MANUAL DE USUARIO INC 802 HECO

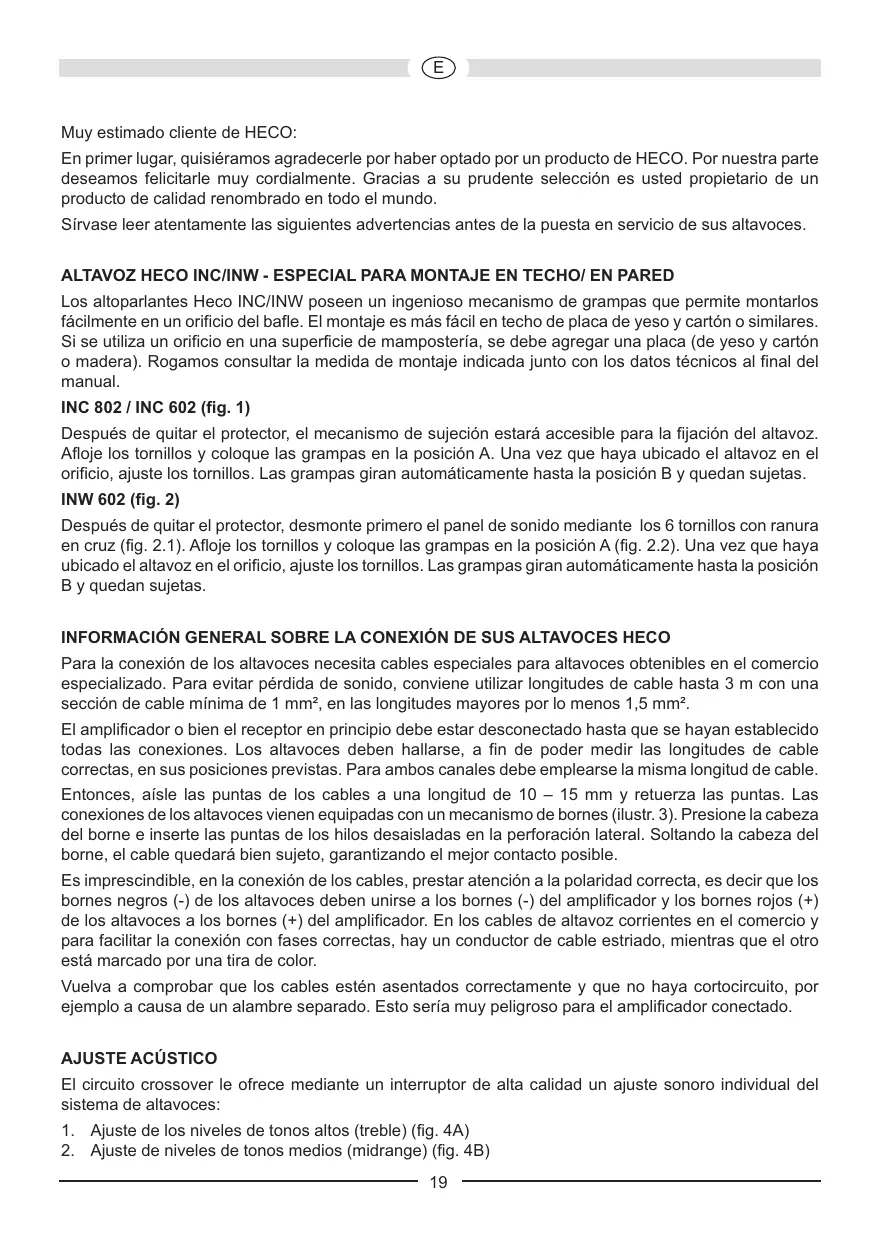

Muy estimado cliente de HECO:
En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte desearros felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.
Sirvase leer atentamente las seguides advertencias antes de la puesta en service de sus altavoces.
ALTAVOZ HECO INC/INW - ESPECIAL PARA MONTAJE EN TECHO/ EN PARED
Los altoparlantes Heco INC/INW poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un orificio del bafle. El montaje es más fácil en techo de placía de yeso y cartón o similares. Si se usa un orificio en una superficie de mampostería, se deberegarar una placía (de yeso y cartón o madera). Rogamosistarla medida de montaje indicada junto con los datos技术和os al final del manual.
INC 802 / INC 602 (fig.1)
Després de quitar el protector, el mecanismo de sujección está accesible para la fijación del altovoz. Afloje los tornillos y coloque las grampas en la posición A. Una vez que haya ubicado el altovoz en el orificio, ajuste los tornillos. Las grampas giran automatistically hasta la posición B y quedar susjecetas.
INW 602 (fig. 2)
Después de quitar el protector, desmonte primero el panel de sonido mediante los 6 tornillos con ranura en cruz (fig. 2.1). Afloje los tornillos y colque las grampas en la posión A (fig. 2.2). Una vez que hayaubicado el altovoz en el orificio, ajuste los tornillos. Las grampas giran automatistically hasta la posión B y queden susjetas.
INFORMATION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES HECO
Para la conexión de los altavoces necesita cables especialas para altavoces obtenibles en el commercio especializzato. Para evaporar perdida de sonido, conviene utiliser longitudes de cable hasta 3 m con una sección de cable minima de 1mm^2 , en las longitudes mayores por lo menos 1,5mm^2 .
El amplificador o bien el receptor en principio debe estar desconnectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Paraamins canalesdebe emplearse la mesma longitudedcable.
Entonces, aíse las puntas de los cables a una longitud de 10 - 15mm y retuerza las puntas. Las conexiones de los altavoces vienen equipadas con un mecanismo de bornes (ilustr. 3). Presione lackeza del borne e inserte las puntas de los hilos desaisladas en la perforación lateral. Soltando lackeza del borne, el cable quedará bien sujeto, garantizing el mejor contacto possible.
Es imprescindible, en la conexión de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altozo corrientes en el commercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, cuando que el other está marcado por una tira de color.
Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por exemple a causa de un alambre Separado. Esto seria muy peligioso para el amplificador conectado.
AJUSTE ACÜSTICO
El circuito crossover le offre mediante un interruptor de alta calidad un ajuste sonoro individual del sistema de altevoces:
- Ajuste de los niveles de tonos altos (treble) (fig. 4A)
- Ajuste de niveles de tonos medios (midrange) (fig. 4B)
Se recomienda realizar el optimo ajuste de acuerdo a los gustos personales para escuchar. Como ajuste Basicsico para habitaciones con distinctas caracteristicas de audio le recomendamos las siguientes posiciones del interruptor:
| Tipo de habitación | Ejempio | Posición del interruptor „treble“ | Posición del interruptor „midrange“ |
| Ambiente con baja insonorización | Habitaciones con humedad, superficies con una fuerte reflectancia, baldosas, grandes superficies de vidrio, habitaciones con poco amoblado | -3dB | -3dB |
| Ambiente con insonorización normal | Alfombras, superficies de vidrio con cortinas, muebles de cuero, habitaciones con amoblado normal | 0dB | 0dB |
| Ambiente con fuerte insonorización | Alfombras, muebles tapizados, cortinas gruesas, habitaciones con是多么 amoblado | +3dB | 0dB |
Gracias a la Tecnología "Swivel", usted可以选择 mover el tweeter hasta 35-grados, para Obtener—as un comportimiento ideal de la radiación y conseigner un ajuste perfecto al lugar desde donde se eschucha.



CONEXION A UN AMPLIFICADOR ESTÉREO
En la ilustración 5 se observa la connexion entre el altovoz, conectado a un subwoofer (opión), y un amplificador estéreo.
CONSEJOS PARA EVITAR REPARACIONES
Todo los altavoces de HECO han sido adaptados para un sonido optimo cuando los controladores del sonido se muevan en su posicion céntrica, es decir en la reproduccion lineal del amplificador. En caso de controladores del sonido subidos a altos values, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de voluumes altosuede inducir a su destruccion.
Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volúmenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele occurrir raras vezes).
Sin embargo, los amplificadores con una bajo potencia de salute peuvent ser peligrosos para los altavoces ya con volumenes medios, dato que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.
Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien preferie los voluumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altovoces.
POR LO GENERAL...
los amplificadores, sintonizadores y lectores de CD/DVD, no solo los productos de precoo economico, son capaces de oscilaciones audibles y de altas freuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalacion por un technician.
DATOS TECNICOS
| INC 802 | INC 602 | |
| Resistencia: | 120 / 200 varios | 100 / 180 varios |
| Impedancia: | 4 - 8 ohmios | 4 - 8 ohmios |
| Frecuencia de separación: | 3500 Hz | 3500 Hz |
| Gama de Frequencias: | 32 - 32 000 Hz | 35 - 32 000 Hz |
| Potencia recommendada del amplificador: | 30 - 180 varios | 30 - 140 varios |
| Rendimiento (1 vatio/1 m): | 91 dB | 90 dB |
| Dimensiones exteriores Ø: | 272 mm | 231 mm |
| Orificio Ø: | 242 mm | 198 mm |
| Profundidad de montaje: | 112 mm | 98 mm |
INW 602
| Resistencia: | 100 / 180 varios |
| Impedancia: | 4 - 8 ohmios |
| Frecuencia de separación: | 3500 Hz |
| Gama de Frequencias: | 38 - 32 000 Hz |
| Potencia recomendada del amplificador: | 30 - 160 varios |
| Rendimiento (1 vasio/1 m): | 90 dB |
| Dimensiones exteriores (ancho x alto.): | 219 x 306 mm |
| Orificio (ancho x alto.): | 188 x 274 mm |
| Profundidad de montaje: | 75 mm |
RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TECNICOS.
