VICTA 601 - Altavoz de audio HECO - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato VICTA 601 HECO en formato PDF.
| Título | Descripción |
|---|---|
| Tipo de producto | Altavoz acústico |
| Características técnicas principales | 2 vías, altavoces de graves y agudos |
| Alimentación eléctrica | No aplicable (altavoz pasivo) |
| Dimensiones aproximadas | Altura: 90 cm, Ancho: 20 cm, Profundidad: 30 cm |
| Peso | Alrededor de 12 kg por altavoz |
| Compatibilidades | Amplificadores compatibles con altavoces pasivos |
| Tipo de batería | No aplicable |
| Tensión | No aplicable (altavoz pasivo) |
| Poder | Poder nominal: 100 W, poder máximo: 150 W |
| Funciones principales | Reproducción de sonido de alta calidad para música y cine en casa |
| Mantenimiento y limpieza | Limpiar con un paño suave, evitar productos abrasivos |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto del fabricante |
| Seguridad | Evitar la exposición a la humedad y al calor excesivo |
| Información general | Ideal para audiófilos y sistemas de cine en casa |
Preguntas frecuentes - VICTA 601 HECO
Preguntas de los usuarios sobre VICTA 601 HECO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Altavoz de audio en formato PDF gratis! Encuentra tus instrucciones VICTA 601 - HECO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. VICTA 601 de la marca HECO.

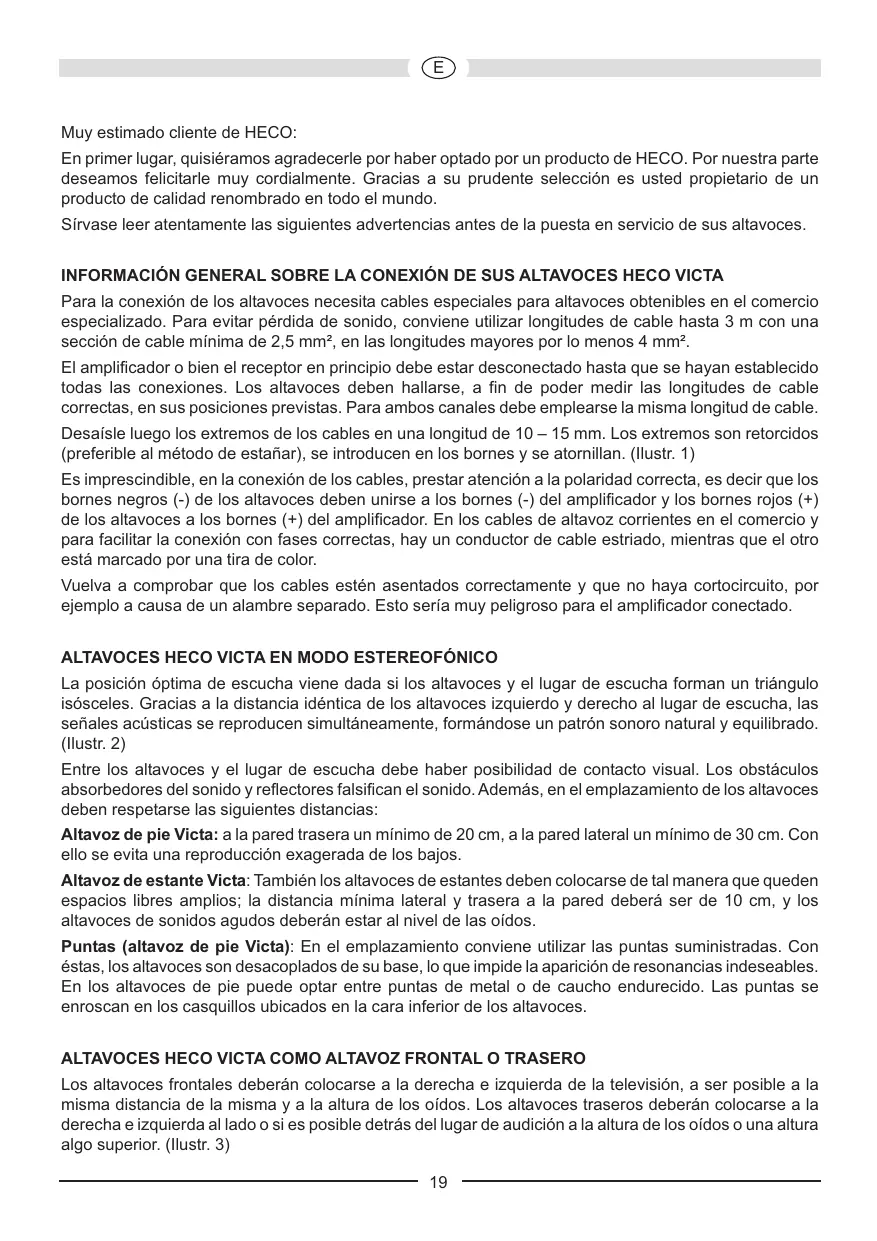

MANUAL DE USUARIO VICTA 601 HECO
Muy estimado cliente de HECO:
En primer lugar, quisiéramos agradecerle por haber optado por un produit de HECO. Por nuestra parte desearros felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un produit de calidad renombrado en todo el mundo.
Sirvase leer atentamente las siguientes advertencias antes de la puesta en service de sus altavoces.
INFORMACION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES HECO VICTA
Para la conexión de los altavoces necesita cables especialas para altavoces obtenibles en el commercio especializzato. Para evaporar perdida de sonido, conviene utiliser longitudes de cable hasta 3 m con una sección de cable minima de 2,5mm^2 , en las longitudes mayores por lo menos 4mm^2
El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Parareds canalesdebe emplearse la mesma longitudedcable.
Desaisle bajo los extremos de los cables en una longitud de 10 - 15mm .Los extremos son retorcidos (preferable al método de estar), se introducen en los bornes y se atornillan. (Ilustr. 1)
Es imprescindible, en la conexión de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altovoz corrientes en el commercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, cuando que el other está marcado por una tira de color.
Vuelva a comprar que los cables estén asentados correctamente y que no haya cortocircuito, por exemple a causa de un alambre Separado. Esto seria muy peligioso para el amplificador conectado.
ALTAVOCES HECO VICTA EN MODO ESTEREOFONICO
La posicón optima de escucha viene:dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia identica de los altavoces izquierdo y derecho al lugar de escucha, las senales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado. (Ilustr. 2)
Entre los altavoces y el lugar de eschucha debe haber posibidad de contacto visual. Los obstaculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamento de los altavoces deben respetarse las siguientes distancias:
Altavoz de pie Victa: a la pared trasera un minimo de 20 cm, a la pared lateral un minimo de 30 cm. Con ello se evita una reproduccion exaggerada de los bajos.
Altavoz de esta Victa: Internacional los altavoces de estantes deben colocarse de talforma que queden espacios libres amplios; la distancia minima lateral y trasera a la pared deben ser de 10~cm y los altavoces de sonidos agudosdeferan estar al nivel del osoidos.
Puntas (altavoz de pie Victa): En el emplazimiento conviene usar las punatas suministradas. Con éstas, los altavoces son desacoplados de su base, lo que impide la apar县委 de resonancies indeseables. En los altavoces de pie pueda optar entre punatas de metal o de caucho endurecido. Las punatas se enroscan en los casquillos ubicados en la cara inferior de los altavoces.
ALTAVOCES HECO VICTA COMO ALTAVOZ FRONTAL O TRASERO
Los altavoces frontales deben colocarse a la referencia e izquierda de la television, a ser possible a la misma distancia de laquia y a la alta de los oidos. Los altavoces traseros deben colocarse a la referencia e izquierda al bajo o si es possible detrás del lugar de audicion a la alta de los oidos o una alta algo superior. (Iustr. 3)
BI-WIRING Y BI-AMPING DE HECO VICTA 701, 601, 501, 301
Bi-wiring significa que las Frequencias altas y bajas son transportadas por cables separados. El método bi-amping requiere, además, que aparece del segundo cable haya un secondo amplíficator final adicional. Sobre todo esteultimate método permite mejoruliteramente la reproducción.
Los altavoces Victa han sido preparados, mediante terminales especialies de connexion, tanto para el régimen bi-wiring como también para bi-ampling. Illo peutecarciarse, exteriormente, por los 4 racores roscados. Los dos de arriba conducen al altovoz de sonidos agudos y los inferiores al altovoz de sonidos bajos. Las conexiones positivas y negativas han sido unidas, desde fabrica,mediante puentes metálicos que deben quitterse para bi-wiring y bi-amping. La connexion correcta de los altavoces es representada por la fig. 4a (convencional), la fig. 4b (bi-wiring) y la fig. 4c (bi-amping).
HECO VICTA CENTER 101
El altovoz central Victa Center 101 armoniza de forma optima tanto en lo referente a la optica como a la acústica con losDEMAsmodelosVicta.El altovoz se coloca justo encima o debajo del aparato de television. Por lo demas, siga también lasindicaciones generales descritas en el anterior capitulo.
HECO VICTA SUB 251A
El subwoofer activo Victa Sub 251A armoniza de forma optima tanto en lo referente a la optica como a la acústica con el resto de altavoces de la série Victa. Siga las instrucciones de uso independentes que se adjuntan con este producto.
En las ilustraciones 5 y 6 se muestran dos variantes de conexión al receptor AV
Illustr. 5: Receptor AV sin salute para subwoofer
Illustr. 6: Receptor AV conulta para subwoofer
CONSEJOS PARA EVITAR REPARACIONES
Todoos altavoces de HECO han sido adaptados para un sonido optimo cuando los controladores del sonido seencuentran en su posicón céntrica, es decir en la reproduccion lineal del amplificador. En caso de controladores del sonido subidos a altos价值观, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de volúmenes altosuede inducirasu destruccion.
Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volúmenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele occurrir raras vezes).
Sin embargo, los amplificadores con una baja potencia de salute puede ser peligrosos para los altavoces ya con volumenes medios, dato que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.
Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien preferie los voluumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altovoces.
POR LO GENERAL...
los amplificadores, sintonizadores y lectores de discos compactos, no solo los productos de precio economico, son capaces de oscilaciones audibles y de altas Frequencias. Si sus altoves de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalacion por un technician.
LIMPIEZA
Se recomienda limpar las superficies con un producto de limpieza suave; no utilise en ningún caso limpiamuebles o produits similares.
DATOS TECNICOS
| Victa 701 | Victa 601 | |
| Configuración: | Reflejo bajo de 3 vías | Reflejo bajo de 3 vías |
| Resistencia: | 160 / 300 varios | 150 / 280 varios |
| Impedancia: | 4 - 8 ohmios | 4 - 8 ohmios |
| Gama de Frequencias: | 26 - 38 000 Hz | 26 - 38 000 Hz |
| Potencia recomendada del amplíficator: | 30 - 300 varios | 30 - 280 varios |
| Rendimiento (1 vatio/1 m): | 91 dB | 91 dB |
| Dimensiones (an x al x pr): | 230 x 1050 x 305 mm | 205 x 1055 x 250 mm (con pie de apoyo) |
| 165 x 1035 x 230 mm (sin pie de apoyo) | ||
| Accesorios: | Puntas de metal | Puntas de metal |
| Victa 501 | Victa 301 | |
| Configuración: | Reflejo bajo de 2 1/2 vías | Reflejo bajo de 2 vías |
| Resistencia: | 140 / 260 varios | 80 / 150 varios |
| Impedancia: | 4 - 8 ohmios | 4 - 8 ohmios |
| Gama de Frequencias: | 28 - 38 000 Hz | 34 - 38 000 Hz |
| Potencia recomendada del amplíficator: | 30 - 260 varios | 30 - 150 varios |
| Rendimiento (1 vatio/1 m): | 91 dB | 90 dB |
| Dimensiones (an x al x pr): | 230 x 950 x 305 mm | 230 x 345 x 305 mm |
| Accesorios: | Puntas de metal | |
| Victa 201 | Victa Center 101 | |
| Configuración: | Reflejo bajo de 2 vías | Reflejo bajo de 2 vías |
| Resistencia: | 60 / 100 varios | 80 / 140 varios |
| Impedancia: | 4 - 8 ohmios | 4 - 8 ohmios |
| Gama de Frequencias: | 36 - 38 000 Hz | 35 - 38 000 Hz |
| Potencia recomendada del amplíficator: | 20 - 100 varios | 20 - 140 varios |
| Rendimiento (1 vatio/1 m): | 89 dB | 90 dB |
| Dimensiones (an x al x pr): | 165 x 265 x 230 mm | 480 x 155 x 265 mm |
RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TECNICOS.
