MANUALE UTENTE VICTA 601 HECO

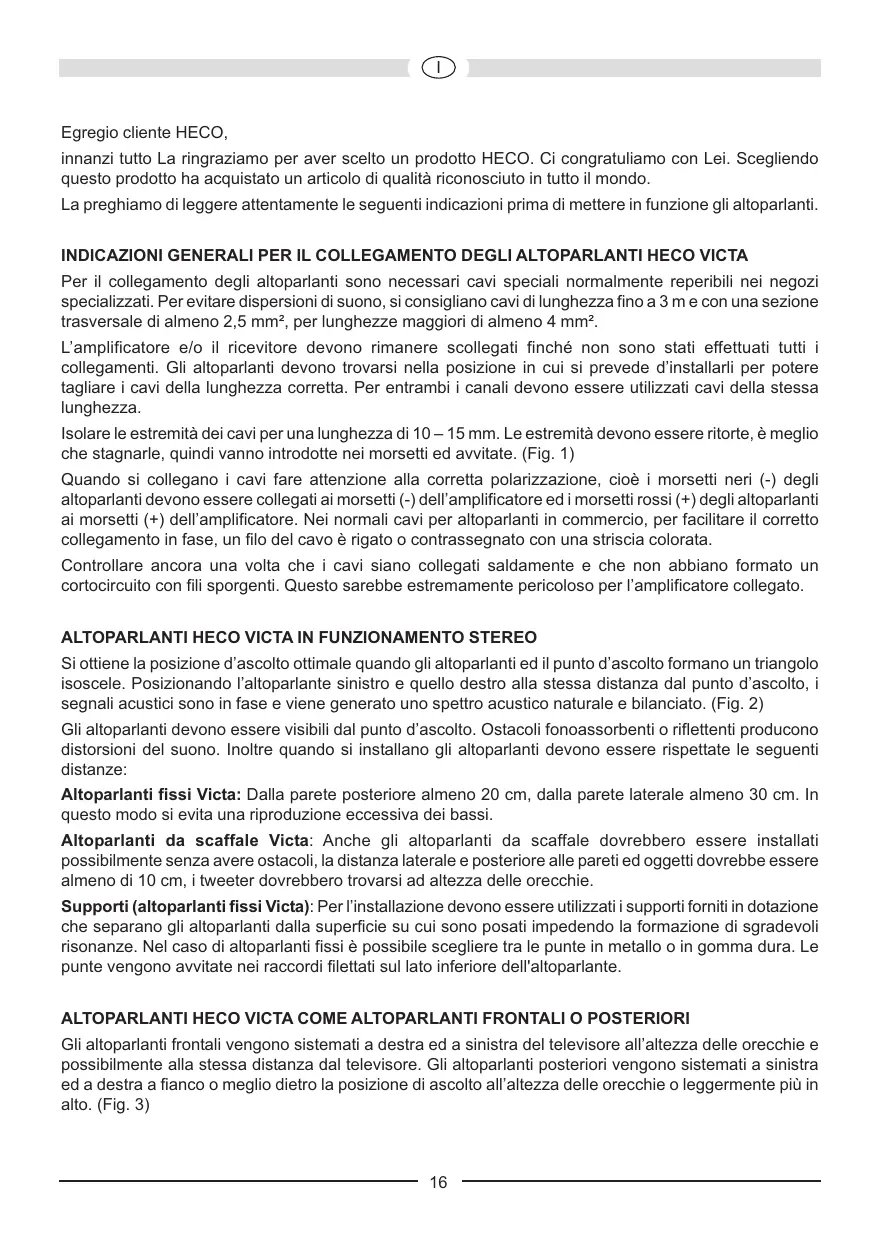

Egregio cliente HECO, innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO VICTA Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm². L’amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza. Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è meglio che stagnarle, quindi vanno introdotte nei morsetti ed avvitate. (Fig. 1) Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell’amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell’amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata. Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l’amplificatore collegato.

ALTOPARLANTI HECO VICTA IN FUNZIONAMENTO STEREO

Si ottiene la posizione d’ascolto ottimale quando gli altoparlanti ed il punto d’ascolto formano un triangolo isoscele. Posizionando l’altoparlante sinistro e quello destro alla stessa distanza dal punto d’ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. (Fig. 2) Gli altoparlanti devono essere visibili dal punto d’ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono. Inoltre quando si installano gli altoparlanti devono essere rispettate le seguenti distanze: Altoparlanti fissi Victa: Dalla parete posteriore almeno 20 cm, dalla parete laterale almeno 30 cm. In questo modo si evita una riproduzione eccessiva dei bassi. Altoparlanti da scaffale Victa: Anche gli altoparlanti da scaffale dovrebbero essere installati possibilmente senza avere ostacoli, la distanza laterale e posteriore alle pareti ed oggetti dovrebbe essere almeno di 10 cm, i tweeter dovrebbero trovarsi ad altezza delle orecchie. Supporti (altoparlanti fissi Victa): Per l’installazione devono essere utilizzati i supporti forniti in dotazione che separano gli altoparlanti dalla superficie su cui sono posati impedendo la formazione di sgradevoli risonanze. Nel caso di altoparlanti fissi è possibile scegliere tra le punte in metallo o in gomma dura. Le punte vengono avvitate nei raccordi filettati sul lato inferiore dell'altoparlante. ALTOPARLANTI HECO VICTA COME ALTOPARLANTI FRONTALI O POSTERIORI Gli altoparlanti frontali vengono sistemati a destra ed a sinistra del televisore all’altezza delle orecchie e possibilmente alla stessa distanza dal televisore. Gli altoparlanti posteriori vengono sistemati a sinistra ed a destra a fianco o meglio dietro la posizione di ascolto all’altezza delle orecchie o leggermente più in alto. (Fig. 3)

Bi-wiring significa che le frequenze alte e basse vengono trasmesse attraverso linee separate. Il metodo bi-amping richiede, oltre alla seconda linea, anche un ulteriore secondo amplificatore terminale. Con quest’ultimo metodo è possibile migliorare ulteriormente la riproduzione. Gli altoparlanti Victa grazie a terminali di collegamento speciali, sono predisposti sia per il funzionamento tradizionale che per il funzionamento bi-wiring e bi-amping. Esternamente questo si può riconoscere dai 4 collegamenti a vite. I due superiori portano ai tweeter ed i due inferiori ai woofer. I collegamenti positivi e negativi sono collegati in fabbrica mediante ponticelli metallici che per il funzionamento bi-wiring e biamping devono essere rimossi. Nelle figure 4a (funzionamento tradizionale), 4b (bi-wiring) e 4c (biamping) è illustrato il corretto collegamento degli altoparlanti.

HECO VICTA CENTER 101

L’altoparlante centrale Victa Center 101 è adattato otticamente ed acusticamente agli altri modelli Victa. L’altoparlante viene posizionato nelle immediate vicinanze sopra o sotto il televisore. Altrimenti si prega di osservare anche le indicazioni generali del capitolo precedente.

Il Subwoofer Victa Sub 251A attivo è adattato otticamente ed acusticamente in modo perfetto agli altri altoparlanti della serie Victa. Si prega di osservare le istruzioni d’uso separate che accompagnano questo prodotto.

COLLEGAMENTO AD UN RICEVITORE AV

Nelle figure 5 e 6 sono visualizzate due varianti di collegamento ad un ricevitore AV. Fig 5: Ricevitore AV senza uscita Subwoofer Fig 6: Ricevitore AV con uscita Subwoofer

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell’amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto. Se si possiede un amplificatore con una potenza d’uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente. Tuttavia amplificatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti. Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplificatore abbia almeno una potenza d’uscita accettabile per le casse.

IN GENERALE ... gli amplificatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l’impianto ad un tecnico. PULIZIA Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzare quindi alcun prodotto per la pulizia dei mobili o sim. DATI TECNICI Configurazione: Potenza max.: Impedenza: Gamma di frequenze: Potenza amplificatore consigliata: Rendimento (1 Watt/1 m): Dimensioni (largh x alt x prof): Victa 701 bassreflex 3 vie 160 / 300 Watt 4 – 8 Ohm 26 – 38 000 Hz 30 – 300 Watt 91 dB 230 x 1050 x 305 mm Configurazione: Potenza max.: Impedenza: Gamma di frequenze: Potenza amplificatore consigliata: Rendimento (1 Watt/1 m): Dimensioni (largh x alt x prof): Accessori: Victa 501 bassreflex 2 1/2 vie 140 / 260 Watt 4 – 8 Ohm 28 – 38 000 Hz 30 – 260 Watt 91 dB 230 x 950 x 305 mm Punte in metallo Accessori: Configurazione: Potenza max.: Impedenza: Gamma di frequenze: Potenza amplificatore consigliata: Rendimento (1 Watt/1 m): Dimensioni (largh x alt x prof): Punte in metallo Victa 601 bassreflex 3 vie 150 / 280 Watt 4 – 8 Ohm 26 – 38 000 Hz 30 – 280 Watt 91 dB 205 x 1055 x 250 mm (con base) 165 x 1035 x 230 mm (senza base) Punte in metallo Victa 201 bassreflex 2 vie 60 / 100 Watt 4 – 8 Ohm 36 – 38 000 Hz 20 – 100 Watt 89 dB 165 x 265 x 230 mm Victa Center 101 bassreflex 2 vie 80 / 140 Watt 4 – 8 Ohm 35 – 38 000 Hz 20 – 140 Watt 90 dB 480 x 155 x 265 mm CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
