VICTA 301 - Altoparlante HECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa audio passiva
Marca	HECO
Modello	VICTA 301
Categoria	Cassa da libreria
Tipo di cassa	Bass reflex a 2 vie
Potenza nominale (RMS / picco)	80 W / 150 W
Impedenza	4 - 8 Ohm
Banda passante	34 Hz - 38 kHz
Potenza amplificatore raccomandata	30 - 150 W
Efficienza	90 dB (1W/1m)
Dimensioni (L x A x P)	230 x 345 x 305 mm
Peso	Non comunicato
Funzioni principali	Riproduzione sonora stereo, doppia cablatura e doppia amplificazione possibili
Manutenzione	Pulire con un panno morbido e un detergente delicato, evitare le vernici
Sicurezza	Evitare la distorsione abbassando immediatamente il volume, non sovraccaricare l'ampli
Garanzia	5 anni (valida per il primo proprietario, a condizioni)
Accessori inclusi	Non specificato

Domande frequenti - VICTA 301 HECO

Come collegare le casse HECO VICTA 301 ?

Prima di qualsiasi collegamento, spegnere l'amplificatore. Utilizzare cavi di qualità di almeno 2,5 mm² (fino a 3 m) o 4 mm² (oltre 3 m). Spellare 10-15 mm di isolante, attorcigliare le estremità e stringere le viti dei morsetti. Collegare i morsetti neri (-) insieme e i morsetti rossi (+) insieme per essere in fase.

Qual è la posizione ideale per le casse ?

Posizionare le casse e la posizione di ascolto a triangolo equilatero. Rispettare una distanza di almeno 10 cm da pareti e ostacoli posteriori e laterali. Per un ascolto ottimale, i tweeter devono essere all'altezza dell'orecchio.

Posso utilizzare il doppio cablaggio (bi-wiring) o la doppia amplificazione (bi-amping) ?

Sì, la VICTA 301 è compatibile. Rimuovere le piastrine metalliche di cortocircuito tra i morsetti. Utilizzare cavi separati per i morsetti del tweeter (alte frequenze) e del woofer (basse frequenze). Per la doppia amplificazione, utilizzare due amplificatori distinti.

Quale potenza dell'amplificatore è raccomandata ?

HECO raccomanda un amplificatore da 30 a 150 W per canale. Un amplificatore troppo debole può causare distorsioni pericolose a volumi medi. Un amplificatore troppo potente può distruggere le casse se il volume è eccessivo.

Come evitare di danneggiare le mie casse ?

Non spingere eccessivamente i bassi o gli acuti. Ridurre immediatamente il volume non appena si sente una distorsione. Assicurarsi che l'amplificatore non sia sovraccarico e che i cavi non siano in cortocircuito.

Come pulire le casse HECO VICTA 301 ?

Utilizzare un panno morbido leggermente umido con un detergente delicato. Non utilizzare mai vernici per mobili o prodotti abrasivi che potrebbero danneggiare la finitura.

Cosa fare in caso di distorsione ?

La distorsione indica che l'amplificatore è sovraccarico o che le casse sono spinte ai loro limiti. Abbassare immediatamente il volume per evitare di danneggiare gli altoparlanti. Verificare anche che la potenza dell'amplificatore sia adeguata.

I puntali di disaccoppiamento sono inclusi con la VICTA 301 ?

No, i puntali metallici sono forniti solo con i modelli da colonna (701, 601, 501). La VICTA 301 è una cassa da libreria, poggia direttamente su uno scaffale o un supporto.

Qual è la garanzia delle casse HECO ?

HECO offre una garanzia di 5 anni su tutti i suoi prodotti, a partire dalla data di acquisto, per il primo proprietario. La garanzia copre i difetti di materiale e di fabbricazione, ma non l'usura, i danni da trasporto o un uso scorretto.

Posso utilizzare la VICTA 301 come cassa surround ?

Sì, può essere utilizzata come cassa anteriore o posteriore in un sistema home-cinema. Posizionare le casse surround a sinistra e a destra, leggermente dietro e sopra la posizione di ascolto per un'immersione ottimale.

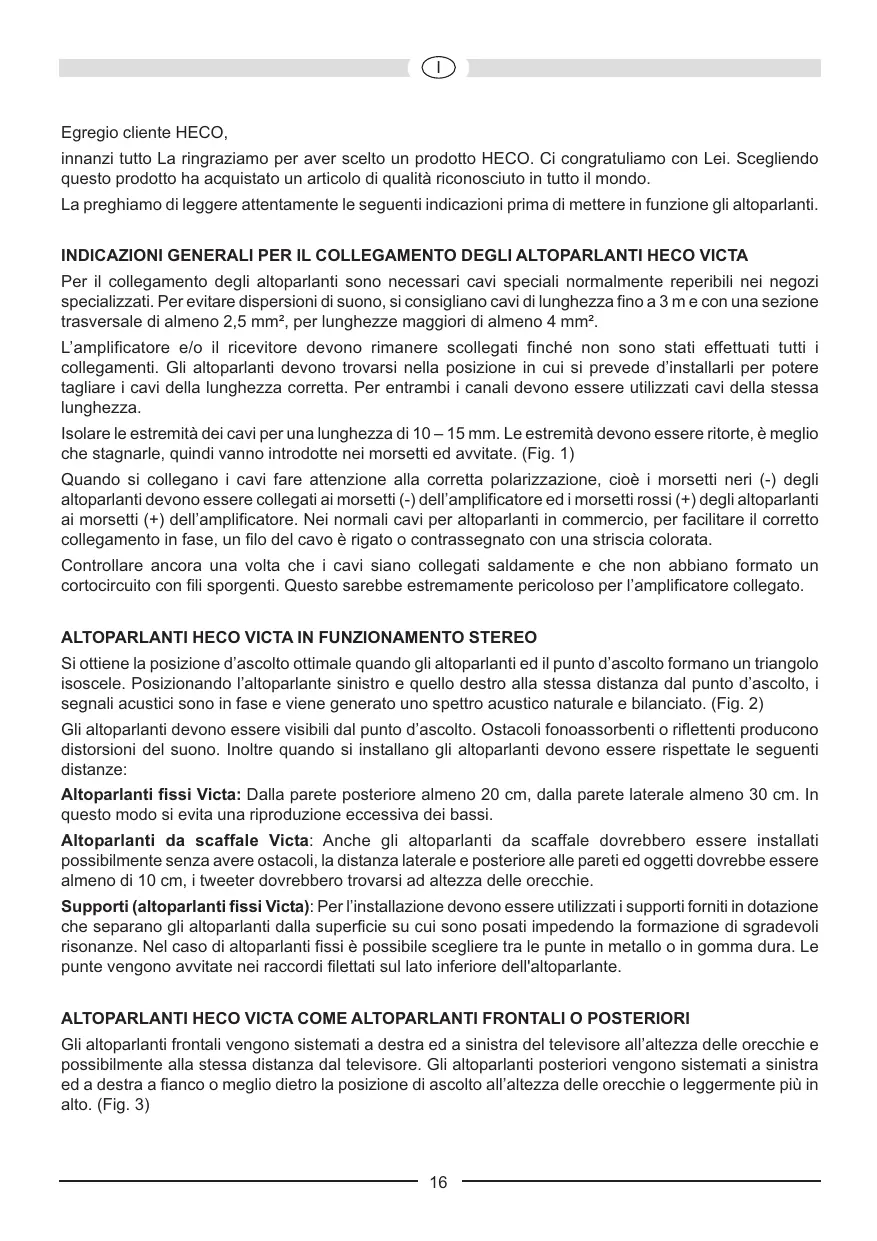

MANUALE UTENTE VICTA 301 HECO

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo lo"This escondiato, che ha acquisato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO VICTA

Per il collegamento degli alltoparanti sono necessari cavi speciali normalmente reperibili nei negoti specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5mm^2 , per lungheze maggiori di almeno 4mm^2

L'amplificatore e/o il ricevitore devono rianere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm. Le estremità devono essere ritorte, è meglio che stagnarle, quando vanno introdotte nei morsetti ed avvitate. (Fig. 1)

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cioe i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il correto collagenamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

Si ottiene la posizione d'ascolto ottimale quando gli altoparlanti ed il punto d'ascolto formano un triangolo isoscele. Posizionando l'altoparlante sinistro e quello destro alla stessa distance dal punto d'ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. (Fig. 2)

Gli altoparanti devono essere visibili dal punto d'ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono. Inoltre quando si installano gli altoparanti devono essere rispetto le seguenti distance:

Altoparlanti fissi Victa: Dalla parete posteriore almeno 20~cm , alla parete laterale almeno 30~cm . In甚么 mode si evita una riproduzione eccessiva dei bassi.

Altoparlanti da scaffale Victa: Anche gli altoparlanti da scaffale dovrebbero essere installati possibilmente alla orestacoli, la distanza laterale e posteriori alle pareti ed oggetti dovrebbe essere almeno di 10 cm, i tweeteter dovrebbero trovarsi ad altezza delle orecchie.

Supporti (altoparlanti fissi Victa): Per l'installatione devono essere utilizzati i supporti forniti in dotazione che separano gli altoparlanti alla superficie su cui sono posati impedendo la formazione di sgradevoli risonanze. Nel caso di altoparlanti fissi è possible scegliere tra le punte in metallo o in gomma dura. Le punte vengono avvitate nei raccordi filettati sul dato inferiore dell'altoparlante.

ALTOPARLANTI HECO VICTA COME ALTOPARLANTI FRONTALI O POSTERIORI

Gli altoparanti frontali vengono sistemati a destra ed a sinistra del teilevisore all'altezza delle orecchie e possibilmente alla stessa distanza dal teilevisore. Gli altoparanti posteriori vengono sistemati a sinistra ed a destra a bianco o meglio diaetro la posizione di ascolto all'altezza delle orecchie o leggermente più in alto. (Fig. 3)

HECO VICTA 701, 601, 501, 301 - BI-WIRING E BI-AMPING

Bi-wiring significa che le frequenza alte e basse vengono trasmesseattraverso linee separate. Il metodo bi-amping richiede,oltare alla seconda linea,anche un ulterioro secondo amplificatore terminale.Con quest'ultimo metodo è possible migliorare ulteriormente la riproduzione.

Gli altoparlanti Victa grazie a terminali di collegamento speciali, sono predisisti si per il funzionamento tradizionale che per il funzionamento bi-wiring e bi-amping. Esternamente questo si può riconoscere dai 4 collegamenti a vite. I due superiori portano ai tweeteter ed i due inferiori ai woofer. I collegamenti positivi e negativi sono collegati in fabbrica mediante ponticelli metallici che per il funzionamento bi-wiring e bi-amping devono essere rimossi. Nelle figure 4a (funzionamento tradizionale), 4b (bi-wiring) e 4c (bi-amping) è illustrato il corretto collegamento degli altoparlanti.

HECO VICTA CENTER 101

L'altoparlante centrale Victa Center 101 è adattato otticamente ed acusticamente gli altri modelli Victa. L'altoparlante viene posizionato nelle immedite vicinanze sopra o quello il teilevisore. Altrimenti si prega di osservareanche leindicazioni generali del capitolo precedente.

HECO VICTA SUB 251A

Il Subwoofer Vicia Sub 251A attivo è adattato otticamente ed acusticamente in modo perfetto agli altri altoparlanti dellaserie Vicia. Si prega di osservare le istruzioni d'uso分开e che accompagnano quello prodotto.

Nelle figure 5 e 6 sono visualizzate due varianti di collegamento ad un ricevitore AV.

Fig 5: Ricevitore AVenza uscita Subwoofer

Fig 6: Ricevitore AV con uscita Subwoofer

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale,cisionouna riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto,viene trasmessa maggiore energia ai tweeteter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto sono provocare la distruzione degli altoparlanti, il che pero accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono diventare pericolosi per le casse più con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impianto ad un technician.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzato quando alcun prodotto per la pulizia dei mobili o sim.

DATI TECNICI

	Victa 701	Victa 601
Configurazione:	bassreflex 3 vie	bassreflex 3 vie
Potenza max.:	160 / 300 Watt	150 / 280 Watt
Impedenza:	4 - 8 Ohm	4 - 8 Ohm
Gamma di frequence:	26 - 38 000 Hz	26 - 38 000 Hz
Potenza amplificatore consigliata:	30 - 300 Watt	30 - 280 Watt
Rendimento (1 Watt/1 m):	91 dB	91 dB
Dimensioni (largh x alt x prof):	230 x 1050 x 305 mm	205 x 1055 x 250 mm (con base)
		165 x 1035 x 230 mm (senza base)
Accessori:	Punte in metallo	Punte in metallo
	Victa 501	Victa 301
Configurazione:	bassreflex 2 1/2 vie	bassreflex 2 vie
Potenza max.:	140 / 260 Watt	80 / 150 Watt
Impedenza:	4 - 8 Ohm	4 - 8 Ohm
Gamma di frequence:	28 - 38 000 Hz	34 - 38 000 Hz
Potenza amplificatore consigliata:	30 - 260 Watt	30 - 150 Watt
Rendimento (1 Watt/1 m):	91 dB	90 dB
Dimensioni (largh x alt x prof):	230 x 950 x 305 mm	230 x 345 x 305 mm
Accessori:	Punte in metallo
	Victa 201	Victa Center 101
Configurazione:	bassreflex 2 vie	bassreflex 2 vie
Potenza max.:	60 / 100 Watt	80 / 140 Watt
Impedenza:	4 - 8 Ohm	4 - 8 Ohm
Gamma di frequence:	36 - 38 000 Hz	35 - 38 000 Hz
Potenza amplificatore consigliata:	20 - 100 Watt	20 - 140 Watt
Rendimento (1 Watt/1 m):	89 dB	90 dB
Dimensioni (largh x alt x prof):	165 x 265 x 230 mm	480 x 155 x 265 mm

CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
