MANUAL DE UTILIZADOR VICTA 301 HECO

ALTOPARLANTI HECO VICTA IN FUNZIONAMENTO STEREO

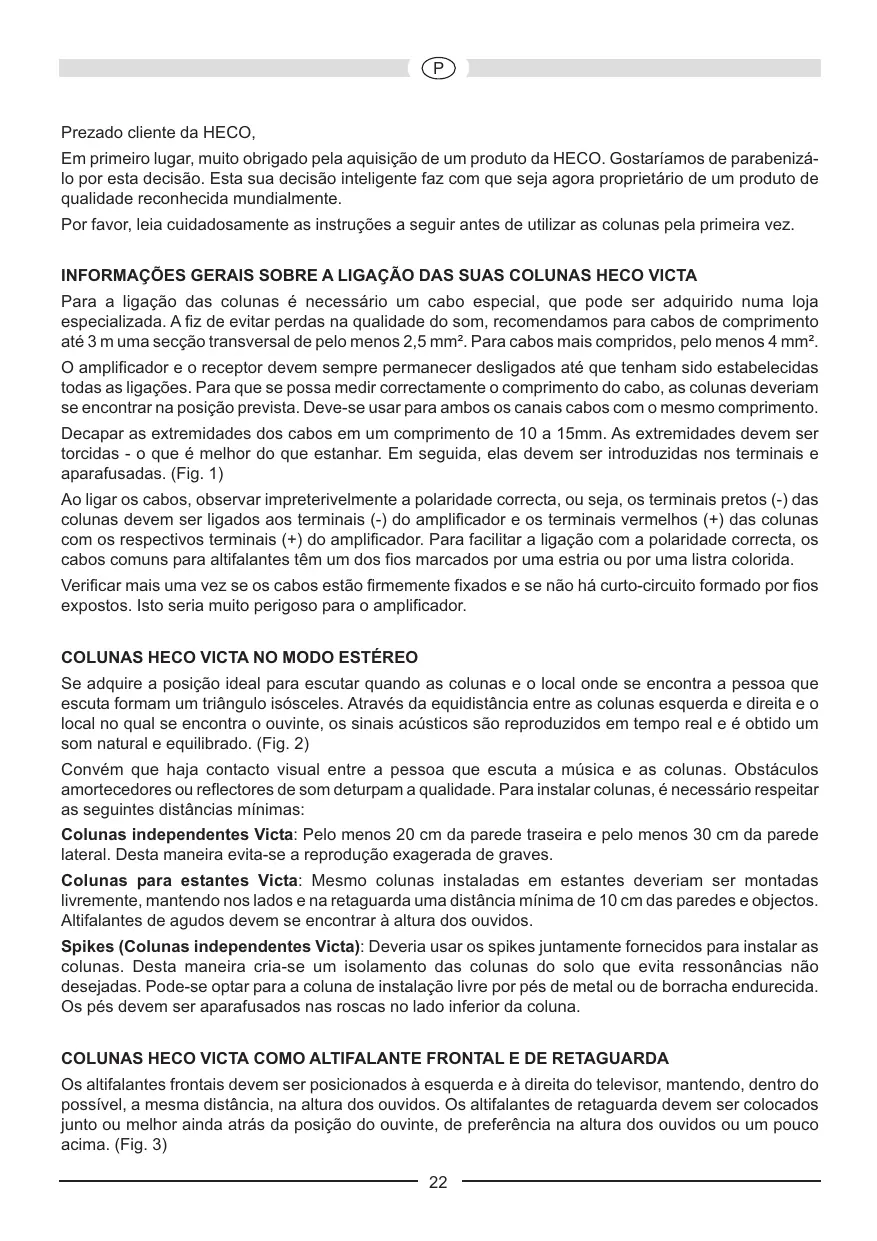

Prezado cliente da HECO, Em primeiro lugar, muito obrigado pela aquisiçäo de um produto da HECO. Gostariamos de parabenizä- lo por esta decisäo. Esta sua decisäo inteligente faz com que seja agora proprietärio de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruçôes a seguir antes de utilizar as colunas pela primeira vez. INFORMAÇGES GERAIS SOBRE A LIGAÇAO DAS SUAS COLUNAS HECO VICTA Para a ligaçäo das colunas é necessärio um cabo especial, que pode ser adquirido numa loja especializada. À fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 muma secçäo transversal de pelo menos 2,5 mm°. Para cabos mais compridos, pelo menos 4 mm. O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligaçôes. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posiçäo prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento. Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas. (Fig. 1) Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligaçäo com a polaridade correct, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida. Verificar mais uma vez se os cabos estäo firmemente fixados e se näo hà curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador. COLUNAS HECO VICTA NO MODO ESTÉREO Se adquire a posiçäo ideal para escutar quando as colunas e o local onde se encontra a pessoa que escuta formam um triängulo isésceles. Através da equidistäncia entre as colunas esquerda e direita € o local no qual se encontra o ouvinte, os sinais acüsticos säo reproduzidos em tempo real e 6 obtido um som natural e equilibrado. (Fig. 2) Convém que haja contacto visual entre a pessoa que escuta a müsica e as colunas. Obstäculos amortecedores ou reflectores de som deturpam a qualidade. Para instalar colunas, é necessärio respeitar as seguintes distäncias minimas: Colunas independentes Victa: Pelo menos 20 cm da parede traseira e pelo menos 30 cm da parede lateral. Desta maneira evita-se a reproduçäo exagerada de graves. Colunas para estantes Victa: Mesmo colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos lados e na retaguarda uma distäncia minima de 10 cm das paredes e objectos. Alüifalantes de agudos devem se encontrar à altura dos ouvidos. Spikes (Colunas independentes Victa): Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneira cria-se um isolamento das colunas do solo que evita ressonäncias näo desejadas. Pode-se optar para a coluna de instalaçäo livre por pés de metal ou de borracha endurecida. Os pés devem ser aparafusados nas roscas no lado inferior da coluna. COLUNAS HECO VICTA COMO ALTIFALANTE FRONTAL E DE RETAGUARDA Os altifalantes frontais devem ser posicionados à esquerda e à direita do televisor, mantendo, dentro do possivel, a mesma distäncia, na altura dos ouvidos. Os altifalantes de retaguarda devem ser colocados junto où melhor ainda aträs da posiçäo do ouvinte, de preferéncia na altura dos ouvidos ou um pouco acima. (Fig. 3)

COLUNAS HECO VICTA - BI-WIRING E BI-AMPING Bi-wiring significa a transmissäo de frequências altas e baixas por fios separados. O método Bi-amping requer, além do segundo fio, um segundo amplificador. Sobretudo o segundo método ajuda melhorar a qualidade do som mais um pouco. AS colunas Victa possuem bornes de ligaçäo especiais que permitem, além do modo convencional, também um funcionamento em Bi-wiring- e Bi-amping.Por fora, isto se deixa ver pelos 4 bornes de parafuso. Os dois bornes de conexäo de cima säo para ligar aos sons agudos, os dois de baixo para ligar aos graves. Os pontos de conexäo positivo e negativo estäo interligados, de série, por pontes metälicas. Para um funcionamento Bi-wiring e Bi-amping 6 necessärio desmontar estas pontes. À ligaçäo correcta das colunas é mostrada nas figuras 4a (convencional), 4b (Bi-wiring) e 4c (Bi-amping).

HECO VICTA CENTER 101

A coluna central Victa Center 101 é adequada de forma ideal, tanto no aspecto éptico como acüstico, aos demais modelos de colunas Victa. À coluna deve ser posicionada em cima ou em baixo do televisor. No mais, observar as instruçôes gerais nos capitulos anteriores.

O subwoofer activo Victa Sub 251A é adequado de forma ideal, tanto no aspecto éptico como acüstico, às colunas da série Victa. Favor observar as instruçôes de utilizaçäo especifica deste produto.

Todos os altifalantes HECO transmitem o melhor som possivel quando os reguladores se encontram na posiçäo central, ou seja, na reproduçäo linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruiçäo dos mesmos. Caso possua um amplificador que tenha uma poténcia de saida muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificaçäo dos altifalantes. Isto, porém, ocorre somente esporadicamente. Entretanto, amplificadores com baixa poténcia de saida jà podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitaçäo causa distorçées claramente audiveis e mediveis, que podem representar grande perigo para os altifalantes. Portanto, ao ajustar o volume, observar se hä distorçôes e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir müsica alta deveria cuidar para que a poténcia de saida do amplificador corresponda à capacidade dos altifalantes. EM GERAL... amplificadores, sintonizadores (tuner) e leitores de CD, e näo somente nos produtos baratos, podem gerar oscilages nâo audiveis e de alta frequéncia. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.

CONSERVAÇAO Limpar as superficies de preferëncia com um produto suave de limpeza doméstica. Portanto: näo usar nessas superficies de forma alguma produtos para o polimento de méveis.
