MANUAL DE UTILIZADOR VICTA CENTER 101 HECO

ALTOPARLANTI HECO VICTA IN FUNZIONAMENTO STEREO

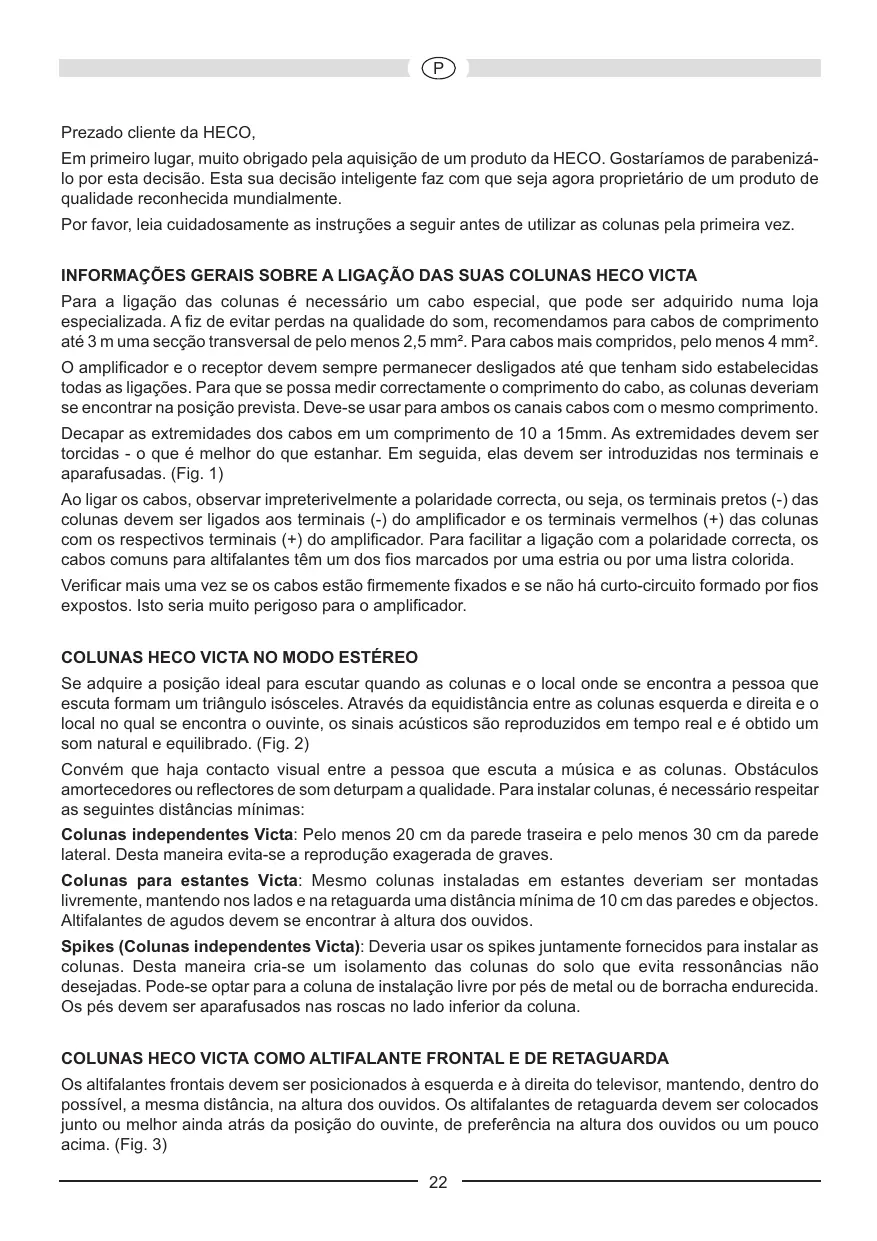

Prezado cliente da HECO, Em primeiro lugar, muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizálo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS HECO VICTA Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 2,5 mm². Para cabos mais compridos, pelo menos 4 mm². O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento. Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas. (Fig. 1) Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida. Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador. COLUNAS HECO VICTA NO MODO ESTÉREO Se adquire a posição ideal para escutar quando as colunas e o local onde se encontra a pessoa que escuta formam um triângulo isósceles. Através da equidistância entre as colunas esquerda e direita e o local no qual se encontra o ouvinte, os sinais acústicos são reproduzidos em tempo real e é obtido um som natural e equilibrado. (Fig. 2) Convém que haja contacto visual entre a pessoa que escuta a música e as colunas. Obstáculos amortecedores ou reflectores de som deturpam a qualidade. Para instalar colunas, é necessário respeitar as seguintes distâncias mínimas: Colunas independentes Victa: Pelo menos 20 cm da parede traseira e pelo menos 30 cm da parede lateral. Desta maneira evita-se a reprodução exagerada de graves. Colunas para estantes Victa: Mesmo colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos lados e na retaguarda uma distância mínima de 10 cm das paredes e objectos. Altifalantes de agudos devem se encontrar à altura dos ouvidos. Spikes (Colunas independentes Victa): Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneira cria-se um isolamento das colunas do solo que evita ressonâncias não desejadas. Pode-se optar para a coluna de instalação livre por pés de metal ou de borracha endurecida. Os pés devem ser aparafusados nas roscas no lado inferior da coluna. COLUNAS HECO VICTA COMO ALTIFALANTE FRONTAL E DE RETAGUARDA Os altifalantes frontais devem ser posicionados à esquerda e à direita do televisor, mantendo, dentro do possível, a mesma distância, na altura dos ouvidos. Os altifalantes de retaguarda devem ser colocados junto ou melhor ainda atrás da posição do ouvinte, de preferência na altura dos ouvidos ou um pouco acima. (Fig. 3)

Bi-wiring significa a transmissão de frequências altas e baixas por fios separados. O método Bi-amping requer, além do segundo fio, um segundo amplificador. Sobretudo o segundo método ajuda melhorar a qualidade do som mais um pouco. As colunas Victa possuem bornes de ligação especiais que permitem, além do modo convencional, também um funcionamento em Bi-wiring- e Bi-amping.Por fora, isto se deixa ver pelos 4 bornes de parafuso. Os dois bornes de conexão de cima são para ligar aos sons agudos, os dois de baixo para ligar aos graves. Os pontos de conexão positivo e negativo estão interligados, de série, por pontes metálicas. Para um funcionamento Bi-wiring e Bi-amping é necessário desmontar estas pontes. A ligação correcta das colunas é mostrada nas figuras 4a (convencional), 4b (Bi-wiring) e 4c (Bi-amping).

HECO VICTA CENTER 101

A coluna central Victa Center 101 é adequada de forma ideal, tanto no aspecto óptico como acústico, aos demais modelos de colunas Victa. A coluna deve ser posicionada em cima ou em baixo do televisor. No mais, observar as instruções gerais nos capítulos anteriores.

O subwoofer activo Victa Sub 251A é adequado de forma ideal, tanto no aspecto óptico como acústico, às colunas da série Victa. Favor observar as instruções de utilização específica deste produto.

LIGAÇÃO A UM RECEPTOR AV

Nas figuras 5 e 6 são ilustradas duas variadas formas de ligação a um receptor AV. Fig. 5: Receptor AV sem saída subwoofer Fig. 6: Receptor AV com saída subwoofer

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes HECO transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos. Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente. Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes. Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes. EM GERAL... amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.

CONSERVAÇÃO Limpar as superfícies de preferência com um produto suave de limpeza doméstica. Portanto: não usar nessas superfícies de forma alguma produtos para o polimento de móveis.

• Configuração: Capacidade: Impedância: Faixa de frequência: Potência recomendada Rendimento (1 Watt/1 m): Dimensões (LxAxP): Acessórios: Configuração: Capacidade: Impedância: Faixa de frequência: Potência recomendada Rendimento (1 Watt/1 m): Dimensões (LxAxP): Configuração: Capacidade: Impedância: Faixa de frequência: Potência recomendada Rendimento (1 Watt/1 m): Dimensões (LxAxP): Victa 701 Bassreflex de 3 vias 160 / 300 Watt 4 – 8 Ohm 26 p. 38
• 000 Hz 30 p. 300
• Watt 91 dB 230 x 1050 x 305 mm Pés de metal Victa 601 Bassreflex de 3 vias 150 / 280 Watt 4 – 8 Ohm 26 p. 38
• 000 Hz 30 p. 280
• Watt 91 dB 205 x 1055 x 250 mm (com mono-pé) 165 x 1035 x 230 mm (sem mono-pé) Pés de metal Victa 201 Bassreflex de 2 vias 60 / 100 Watt 4 – 8 Ohm 36 p. 38
• 000 Hz 20 p. 100
• Watt 89 dB 165 x 265 x 230 mm Victa Center 101 Bassreflex de 2 vias 80 / 140 Watt 4 – 8 Ohm 35 p. 38
• 000 Hz 20 p. 140
• Watt 90 dB 480 x 155 x 265 mm Victa 501 Bassreflex de 2 1/2 vias 140 / 260 Watt 4 – 8 Ohm 28 p. 38
• 000 Hz 30 p. 260
• Watt 91 dB 230 x 950 x 305 mm Pés de metal Victa 301 Bassreflex de 2 vias 80 / 150 Watt 4 – 8 Ohm 34 p. 38
• 000 Hz 30 Watt 90 dB 230 x 345 x 305 mm RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS. p. 150
