BRUKSANVISNING VICTA CENTER 101 HECO

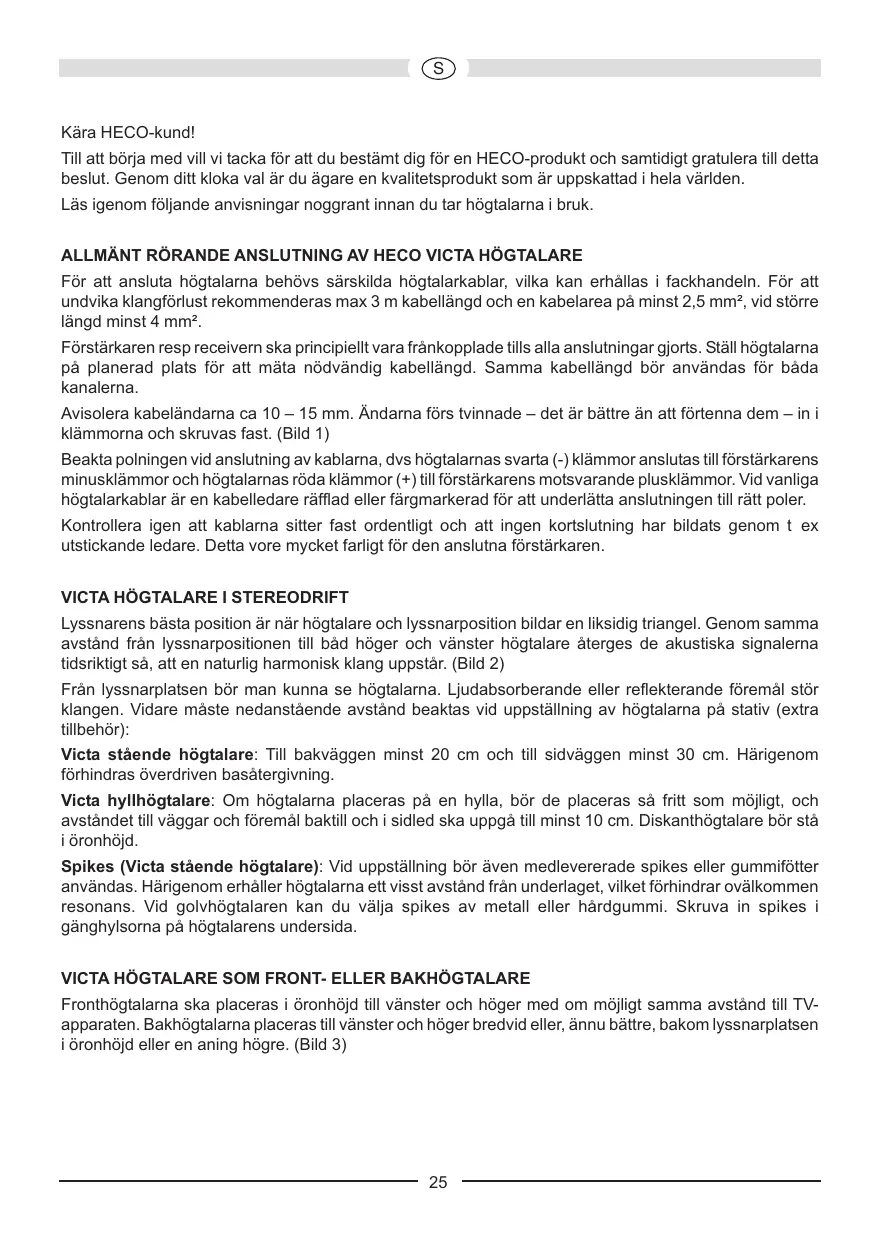

Kära HECO-kund! Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen. Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk. ALLMÄNT RÖRANDE ANSLUTNING AV HECO VICTA HÖGTALARE För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 2,5 mm², vid större längd minst 4 mm². Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna. Avisolera kabeländarna ca 10 – 15 mm. Ändarna förs tvinnade – det är bättre än att förtenna dem – in i klämmorna och skruvas fast. (Bild 1) Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler. Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.

VICTA HÖGTALARE I STEREODRIFT

Lyssnarens bästa position är när högtalare och lyssnarposition bildar en liksidig triangel. Genom samma avstånd från lyssnarpositionen till båd höger och vänster högtalare återges de akustiska signalerna tidsriktigt så, att en naturlig harmonisk klang uppstår. (Bild 2) Från lyssnarplatsen bör man kunna se högtalarna. Ljudabsorberande eller reflekterande föremål stör klangen. Vidare måste nedanstående avstånd beaktas vid uppställning av högtalarna på stativ (extra tillbehör): Victa stående högtalare: Till bakväggen minst 20 cm och till sidväggen minst 30 cm. Härigenom förhindras överdriven basåtergivning. Victa hyllhögtalare: Om högtalarna placeras på en hylla, bör de placeras så fritt som möjligt, och avståndet till väggar och föremål baktill och i sidled ska uppgå till minst 10 cm. Diskanthögtalare bör stå i öronhöjd. Spikes (Victa stående högtalare): Vid uppställning bör även medlevererade spikes eller gummifötter användas. Härigenom erhåller högtalarna ett visst avstånd från underlaget, vilket förhindrar ovälkommen resonans. Vid golvhögtalaren kan du välja spikes av metall eller hårdgummi. Skruva in spikes i gänghylsorna på högtalarens undersida. VICTA HÖGTALARE SOM FRONT- ELLER BAKHÖGTALARE Fronthögtalarna ska placeras i öronhöjd till vänster och höger med om möjligt samma avstånd till TVapparaten. Bakhögtalarna placeras till vänster och höger bredvid eller, ännu bättre, bakom lyssnarplatsen i öronhöjd eller en aning högre. (Bild 3)

Bi-wiring innebär att höga och låga frekvenser transporteras via olika ledare. Bi-ampingmetoden kräver förutom en andra ledning även en extra ändförstärkare. Huvudsakligen med den sistnämnda metoden är det möjligt att ytterligare förbättra återgivningen något. Victa-högtalarna är genom speciella anslutningsterminaler förberedd för både vanlig drift liksom för biwiring- och bi-ampingdrift. Utidrån syns det på de 4 skruvanslutningarna. De båda övre leder till diskanthögtalaren, de undre till bashögtalaren. De positiva och negativa anslutningarna har redan i fabriken anslutits till varandra med metallöverkopplingar, vilka måste avlägsnas vid bi-wiring och biampingdrift. Högtalarnas anslutning framgår av bilderna 4a ( standard), 4b (bi-wiring) och 4c (bi-amping).

HECO VICTA CENTER 101

Center-högtalaren Victa Center 101 ör optiskt och akustiskt optimerade till de övriga Victa-modellerna. Högtalaren ställs direkt på eller under TV-apparaten. För övrigt gäller de allmänna anvisningarna i föregående kapitel.

Den aktiva subwoofer Victa Sub 251A är optiskt och akustiskt optimalt anpassad till de andra högtalarna i Victa-serien. Beakta den separata bruksanvisningen som medföljer denna produkt.

ANSLUTNING TILL EN AV-MOTTAGARE

Två anslutningsvarianter till AV-mottagaren visas i bilderna 5 och 6: Bild 5: AV-mottagare utan subwoofer-utgång Bild 6: AV-mottagare med subwoofer-utgång

TIPS FÖR ATT UNDVIKA REPARATIONER

Alla HECO-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs. Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer. Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna. Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas. ALLMÄNT SAGT... kan förstärkare, tuner och CD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka.

SKÖTSEL Torka av ytorna med ett rengöringsmedel för hushållsbruk, använd alltså aldrig möbelpolish eller liknande. TEKNISKA DATA Konfiguration: Max belastning: Impedans: Frekvensområde: Rekommenderad förstärkareffekt: Verkningsgrad (1 W/1 m): Mått (BxHxD): Victa 701 3 vägs basreflex 160 / 300 W 4 – 8 ohm 26 – 38 000 Hz 30 – 300 W 91 dB 230 x 1050 x 305 mm Konfiguration: Max belastning: Impedans: Frekvensområde: Rekommenderad förstärkareffekt: Verkningsgrad (1 W/1 m): Mått (BxHxD): Tillbehör: Victa 501 2 1/2 vägs basreflex 140 / 260 W 4 – 8 ohm 28 – 38 000 Hz 30 – 260 W 91 dB 230 x 950 x 305 mm Metall-spikes Tillbehör: Konfiguration Max belastning Impedans Frekvensområde Rekommenderad förstärkareffekt: Verkningsgrad (1 W/1 m): Mått (BxHxD) Metall-spikes Victa 601 3 vägs basreflex 150 / 280 W 4 – 8 ohm 26 – 38 000 Hz 30 – 280 W 91 dB 205 x 1055 x 250 mm (med fot) 165 x 1035 x 230 mm (utan fot) Metall-spikes Victa 201 2 vägs basreflex 60 / 100 W 4 – 8 ohm 36 – 38 000 Hz 20 – 100 W 89 dB 165 x 265 x 230 mm Victa Center 101 2 vägs basreflex 80 / 140 W 4 – 8 ohm 35 – 38 000 Hz 20 – 140 W 90 dB 480 x 155 x 265 mm Victa 301 2 vägs basreflex 80 / 150 W 4 – 8 ohm 34 – 38 000 Hz 30 – 150 Watt 90 dB 230 x 345 x 305 mm VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR.
