BEDIENUNGSANLEITUNG VICTA 301 HECO

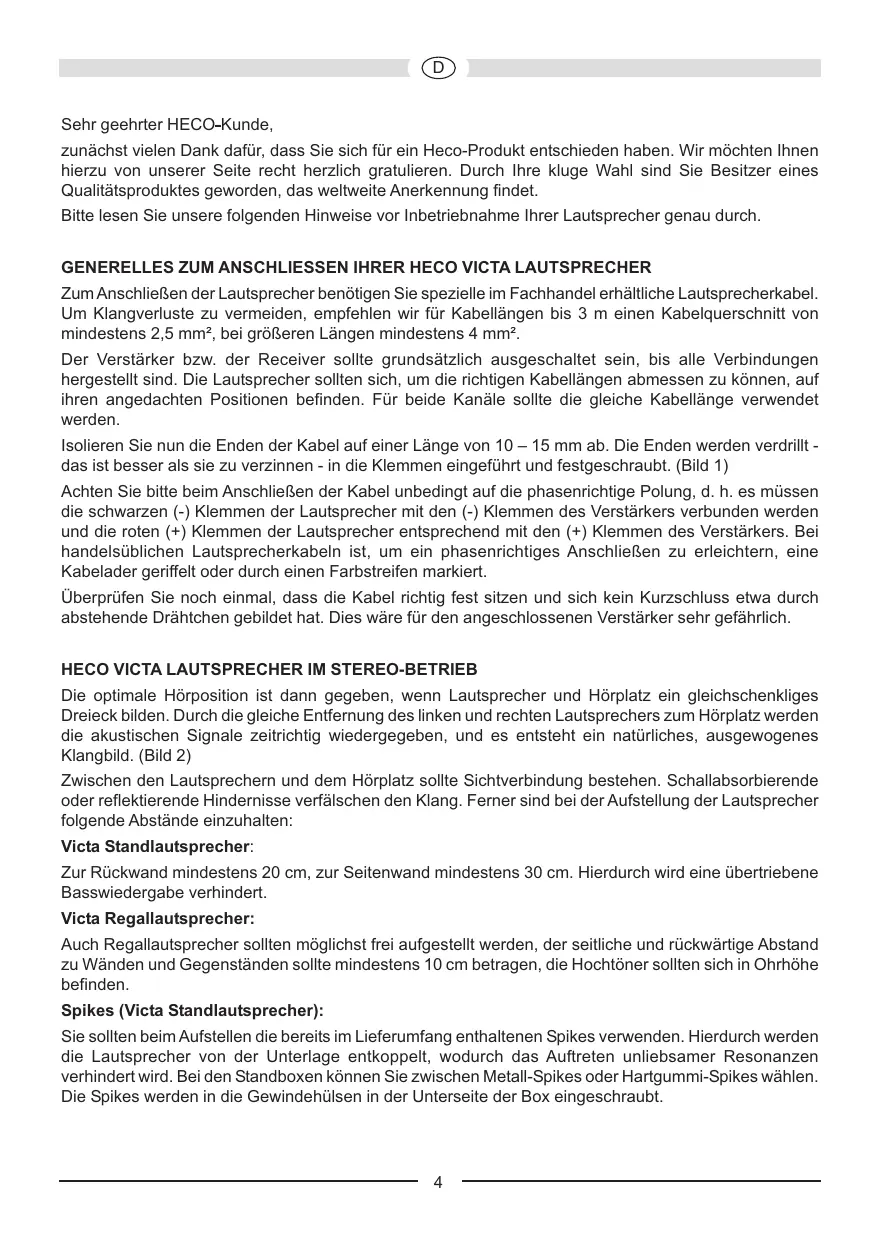

Sehr geehrter HECO-Kunde, zunächst vielen Dank dafür, dass Sie sich für ein Heco-Produkt entschieden haben. Wir môchten Innen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet. Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch. GENERELLES ZUM ANSCHLIESSEN IHRER HECO VICTA LAUTSPRECHER Zum Anschlieen der Lautsprecher benôtigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5 mm°, bei grôkeren Längen mindestens 4 mm°. Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu kônnen, auf ihren angedachten Positionen befinden. Für beide Kanäle sollte die gleiche Kabellänge verwendet werden. Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 — 15 mm ab. Die Enden werden verdrillt - das ist besser als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt. (Bild 1) Achten Sie bitte beim AnschlieBen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Kiemmen des Verstärkers. Bei handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges Anschlie&en zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert. Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.

HECO VICTA LAUTSPRECHER IM STEREO-BETRIEB

Die optimale Hôrposition ist dann gegeben, wenn Lautsprecher und Hôrplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hôrplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes Klangbild. (Bild 2) Zwischen den Lautsprechem und dem Hôrplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfälschen den Klang. Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzuhalten: Victa Standlautsprecher: Zur Rückwand mindestens 20 cm, zur Seitenwand mindestens 30 cm. Hierdurch wird eine übertriebene Basswiedergabe verhindert. Victa Regallautsprecher: Auch Regallautsprecher sollten môglichst frei aufgestellt werden, der seitliche und rückwärtige Abstand zu Wänden und Gegenständen sollte mindestens 10 cm betragen, die Hochtôner sollten sich in Ohrhôhe befinden. Spikes (Victa Standlautsprecher): Sie sollten beim Aufstellen die bereits im Lieferumfang enthaltenen Spikes verwenden. Hierdurch werden die Lautsprecher von der Unterlage entkoppelt, wodurch das Auftreten unliebsamer Resonanzen verhindert wird. Bei den Standboxen kônnen Sie zwischen Metall-Spikes oder Hartgummi-Spikes wählen. Die Spikes werden in die Gewindehülsen in der Unterseite der Box eingeschraubt.

(o) HECO VICTA LAUTSPRECHER ALS FRONT- ODER REAR-LAUTSPRECHER Die Frontlautsprecher werden links und rechts mit môglichst gleichem Abstand zum Fernseher in Ohrhôhe platziert. Die Rearlautsprecher werden links und rechts neben oder besser hinter dem Hôrplatz in Ohrhôhe oder etwas darüber aufgestellt. (Bild 3)

HECO VICTA 701, 601, 501, 301 - BI-WIRING UND BI-AMPING

Bi-wiring bedeutet, dass hohe und tiefe Frequenzen über getrennte Leitungen transportiert werden. Die Bi-amping-Methode verlangt aufer der zweiten Leitung konsequentenweise einen zusätzlichen zweiten Endverstärker. Hauptsächlich mit letzter Methode ist es môglich, die Wiedergabe nochmals ein Stück zu verbessern. Die Victa Lautsprecher sind durch spezielle Anschlussterminals sowohl für konventionellen, als auch für Bi-wiring- und Bi-amping-Betrieb vorbereitet. ÂuRerlich ist das an den 4 Schraubanschlüssen zu erkennen. Die beiden oberen führen zum Hochtôner, die unteren zum Tieftôner. Die positiven und negativen Anschlüsse sind werkseitig durch Metallbrücken miteinander verbunden, die für Bi-wiring- und Bi-amping-Betrieb entfernt werden müssen. Wie die Lautsprecher korrekt verbunden werden, zeigen die Abbildungen 4a (konventionell), 4b (Bi-wiring) und 4c (Bi-amping).

HECO VICTA CENTER 101

Der Center-Lautsprecher Victa Center 101 ist optisch und akustisch optimal auf die übrigen Victa Modelle abgestimmt. Der Lautsprecher wird unmittelbar auf oder unter das Fernsehgerät gestellt. Ansonsten beachten Sie bitte auch die allgemeinen Hinweise in den vorigen Kapiteln.

Der aktive Subwoofer Victa Sub 251A ist optisch und akustisch optimal auf die übrigen Lautsprecher der Victa Serie abgestimmt. Bitte beachten Sie die separate Bedienungsanleitung, die diesem Produkt beigepackt ist.

ANSCHLUSS AN EINEN AV-RECEIVER

In den Abbildungen 5 und 6 sind zwei Anschlussvarianten an AV-Receiver dargestellt. Abb 5: AV-Receiver ohne Subwooferausgang Abb 6: AV-Receiver mit Subwooferausgang

TIPPS ZUR VERMEIDUNG VON REPARATURFÂLLEN

Alle Heco-Lautsprecher sind auf bestmäglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. beilinearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglem wird dem Tieftôner und/oder Hochtôner vermehrt Energie zugeführt, was bei hohen Lautstärken zu deren Zerstôrung führen kann. Soliten Sie einen Verstärker besitzen, der eine wesentlich hôhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, kônnen brachiale Lautstärken zur Zerstôrung der Lautsprecher führen - was aber recht selten vorkommit. Verstärker mit schwacher Ausgangsleistung jedoch kônnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden kônnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hôrbare Verzerrungen, die äuRerst gefährlich für Ihre Lautsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Wer gerne laut hôrt, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden kônnen. IM ALLGEMEINEN... kônnen Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten — nicht hôrbare, hochfrequente Schwingungen erzeugen. Sollten Ihre Hochtôner bei leiser bis mittlerer Lautstärke ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen. PFLEGE Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Môbelpolitur o. ä. TECHNISCHE DATEN Victa 701 Victa 601 Konfiguration: 3 Wege Bassreflex 3 Wege Bassreflex Belastbarkeit: 160 / 300 Watt 150 / 280 Watt Impedanz: 4-8 Ohm 4-8 Ohm Frequenzbereich: 26 — 38 000 Hz 26 - 38 000 Hz Empfohlene Verstärkerleistung: 30 — 300 Watt 30-280 Watt Wirkungsgrad (1 Watt/1 m): 91 dB 91 dB Mañe (BxHxT): 230 x 1050 x 305 mm 205 x 1055 x 250 mm (mit Sockelplatte) 165 x 1035 x 230 mm (ohne Sockelplatte) Zubehôr: Metallspikes Metallspikes Victa 501 Victa 301 Konfiguration: 2 1/2 Wege Bassreflex 2 Wege Bassreflex Belastbarkei 140 / 260 Watt 80 / 150 Watt Impedanz: 4-8 Ohm 4-8 Ohm Frequenzbereich: 28-38 000 Hz 34-38 000 Hz Empfohlene Verstärkerleistung: 30 — 260 Watt 30 150 Watt Wirkungsgrad (1 Watt/1 m): 91 dB 90 dB Mañe (BxHxT): 230 x 950 x 305 mm 230 x 345 x 305 mm Zubehôr: Metallspikes Victa 201 Victa Center 101 Konfiguration: 2 Wege Bassreflex 2 Wege Bassreflex Belastbarkeit: 60 / 100 Watt 80 / 140 Watt Impedanz: 4-8 Ohm 4-8Ohm Frequenzbereich: 36-38 000 Hz 35 38 000 Hz Empfohlene Verstärkerleistung: 20 — 100 Watt 20 - 140 Watt Wirkungsgrad (1 Watt/1 m): 89 dB 90 dB Mañe (BxHxT): 165 x 265 x 230 mm 480 x 155 x 265 mm Technische Ânderungen vorbehalten.

GARANTIEKARTE WARRANTY CARD Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händiers/Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name StraRe/Street PLZ, Ort/City Land/Country Kaufdatum/buying date Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt!
