MANUAL DE USUARIO VICTA 301 HECO

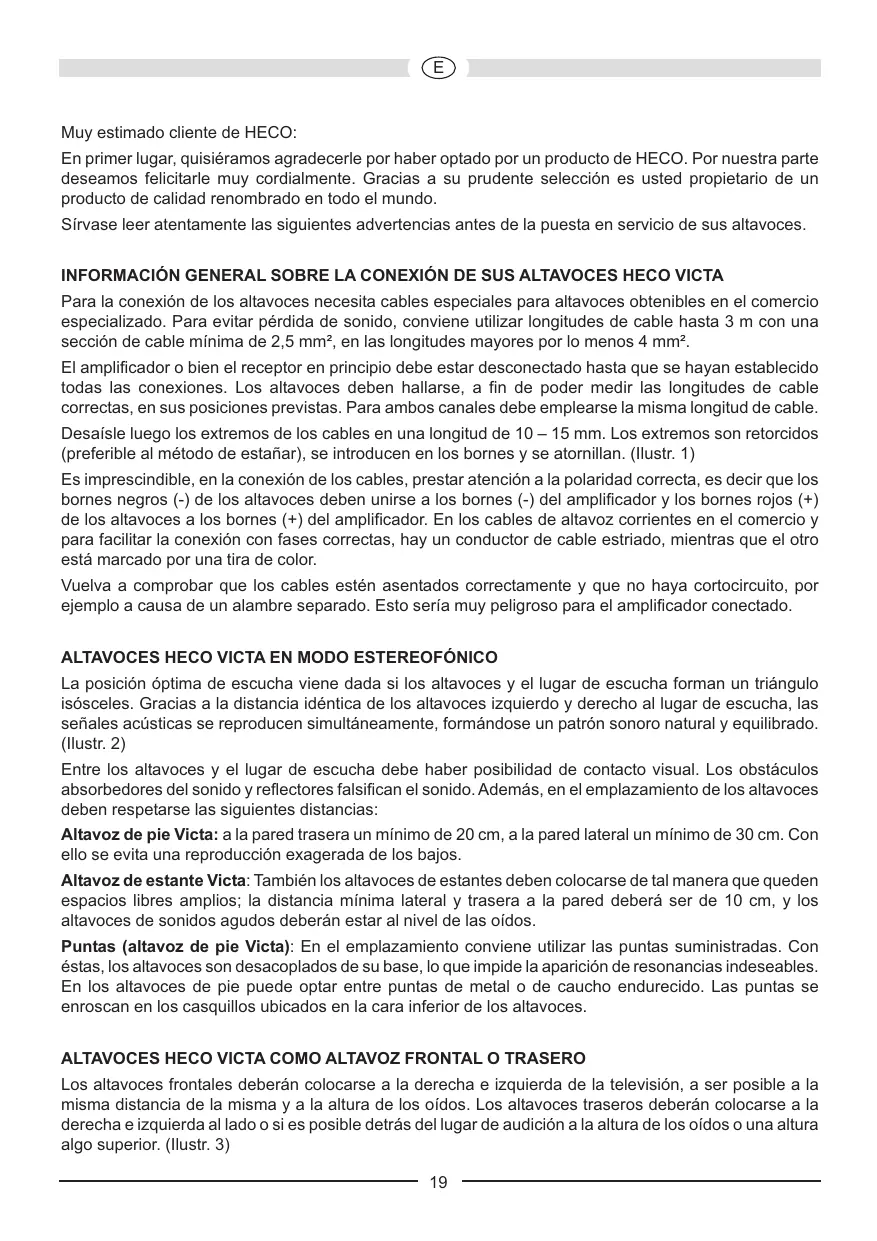

Muy estimado cliente de HECO: En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selecciôn es usted propietario de un producto de calidad renombrado en todo el mundo. Sirvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces. INFORMACIÔN GENERAL SOBRE LA CONEXIÔN DE SUS ALTAVOCES HECO VICTA Para la conexién de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una secciôn de cable minima de 2,5 mm?, en las longitudes mayores por lo menos 4 mm. El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable. Desaisle luego los extremos de los cables en una longitud de 10 — 15 mm. Los extremos son retorcidos {preferible al método de estañar), se introducen en los bornes y se atornillan. (Ilustr. 1) Es imprescindible, en la conexiôn de los cables, prestar atenciôn a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexién con fases correctas, hay un conductor de cable estriado, mientras que el otro estä marcado por una tira de color. Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto seria muy peligroso para el amplificador conectado.

ALTAVOCES HECO VICTA EN MODO ESTEREOFONICO

La posiciôn éptima de escucha viene dada si los altavoces y el lugar de escucha forman un triängulo isésceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acüsticas se reproducen simultäneamente, formändose un patrôn sonoro natural y equilibrado. lustr. 2) Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstäculos absorbedores del sonido y reflectores falsifican el sonido. Ademäs, en el emplazamiento de los altavoces deben respetarse las siguientes distancias: Altavoz de pie Victa: a la pared trasera un minimo de 20 cm, a la pared lateral un minimo de 30 cm. Con ello se evita una reproducciôn exagerada de los bajos. Altavoz de estante Victa: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia minima lateral y trasera a la pared deberä ser de 10 cm, y los altavoces de sonidos agudos deberän estar al nivel de las oidos. Puntas (altavoz de pie Victa): En el emplazamiento conviene utilizar las puntas suministradas. Con éstas, los altavoces son desacoplados de su base, lo que impide la apariciôn de resonancias indeseables. En los altavoces de pie puede optar entre puntas de metal o de caucho endurecido. Las puntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces. ALTAVOCES HECO VICTA COMO ALTAVOZ FRONTAL O TRASERO Los altavoces frontales deberän colocarse a la derecha e izquierda de la televisiôn, a ser posible a la misma distancia de la misma y a la altura de los oidos. Los altavoces traseros deberän colocarse a la derecha e izquierda al lado o si es posible deträs del lugar de audiciôn a la altura de los oidos o una altura algo superior. (Ilustr. 3)

Bi-wiring significa que las frecuencias altas y bajas son transportadas por cables separados. El método bi-amping requiere, ademés, que aparte del segundo cable haya un segundo amplificador final adicional. Sobre todo este ültimo método permite mejorar ulteriormente la reproducciôn. Los altavoces Victa han sido preparados, mediante terminales especiales de conexiôn, tanto para el régimen bi-wiring como también para bi-ampling. Ello puede apreciarse, exteriormente, por los 4 racores roscados. Los dos de arriba conducen al altavoz de sonidos agudos y los inferiores al altavoz de sonidos bajos. Las conexiones positivas y negativas han sido unidas, desde fâbrica, mediante puentes metälicos que deben quitarse para bi-wiring y bi-amping. La conexién correcta de los altavoces es representada por la fig. 4a (convencional), la fig. 4b (bi-wiring) y la fig. 4c (bi-amping).

HECO VICTA CENTER 101

El altavoz central Victa Center 101 armoniza de forma éptima tanto en lo referente a la 6ptica como a la acüstica con los demäs modelos Victa. El altavoz se coloca justo encima o debajo del aparato de televisién. Por lo demäs, siga también las indicaciones generales descritas en el anterior capitulo.

El subwoofer activo Victa Sub 251A armoniza de forma éptima tanto en lo referente a la éptica como a la acüstica con el resto de altavoces de la serie Victa. Siga las instrucciones de uso independientes que se adjuntan con este producto. Conexién a un receptor AV En las ilustraciones 5 y 6 se muestran dos variantes de conexiôn al receptor AV llustr. 5: Receptor AV sin salida para subwoofer llustr. 6: Receptor AV con salida para subwoofer

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido éptimo cuando los controladores del sonido se encuentran en su posiciôn céntrica, es decir en la reproducciôn lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrä un suministro excesivo de energia al altavoz de sonidos bajos ylo al altavoz de sonidos agudos, lo que en caso de volümenes altos puede inducir a su destrucciôn. Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volimenes excesivos pueden inducir a la destrucciôn de los altavoces (lo que suele ocurrir raras veces). Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volümenes medios, dado que son sobreexcitados mucho ms répidamente que altavoces potentes. Dicha sobreexcitaciôn provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces. Por favor, preste atenciôn en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volümenes altos debe prestar atenciôn a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

los amplificadores, sintonizadores y lectores de discos compactos, no sélo los productos de precio econémico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalaciôn por un técnico. LIMPIEZA Se recomienda limpiar las superficies con un product de limpieza suave; no utilice en ningün caso limpiamuebles o productos similares.

Configuracién: Resistencia: Impedancia: Gama de frecuencias: Potencia recomendada del amplificador: Rendimiento (1 vatio/1 m): Dimensiones (an x al x pr): Accesorios: Configuracién: Resistencia: Impedancia: Gama de frecuencias: Potencia recomendada del amplificador: Rendimiento (1 vatio/1 m): Dimensiones (an x al x pr): Accesorios: Configuracién: Resistencia: Impedancia: Gama de frecuencias: Potencia recomendada del amplificador: Rendimiento (1 vatio/1 m): Dimensiones (an x al x pr): Victa 701 Reflejo bajo de 3 vias 160 / 300 vatios 4-8 ohmios 26 — 38 000 Hz 30 — 300 vatios 91 dB 230 x 1050 x 305 mm Puntas de metal Victa 501 Reflejo bajo de 2 1/2 vias 140 / 260 vatios 4-8 ohmios 28 — 38 000 Hz 30 — 260 vatios 91 dB 230 x 950 x 305 mm Puntas de metal Victa 201 Reflejo bajo de 2 vias 60 / 100 vatios 4-8 ohmios 36-38 000 Hz 20 — 100 vatios 89 dB 165 x 265 x 230 mm Victa 601 Reflejo bajo de 3 vias 150 / 280 vatios 4-8 ohmios
