VICTA 501 - Altavoz de audio HECO - Manual de uso y guía de instrucciones gratis

Marca	HECO
Modelo	VICTA 501
Tipo de producto	Altavoz acústico pasivo
Categoría	Altavoz de audio
Tipo de altavoz	Bass reflex de 2,5 vías
Potencia nominal (RMS)	140 W
Potencia máxima (pico)	260 W
Impedancia	4 a 8 Ohmios
Rango de frecuencia	28 Hz a 38 kHz
Eficiencia (1W/1m)	91 dB
Potencia de amplificador recomendada	30 a 260 W
Dimensiones (An x Al x Pr)	230 x 950 x 305 mm
Accesorios incluidos	Púas metálicas
Características especiales	Posible bicableado y biamplificación
Colocación recomendada (columna)	Al menos 20 cm de la pared trasera, 30 cm de las paredes laterales
Mantenimiento y limpieza	Limpiar con un producto doméstico suave; no usar barniz para muebles
Seguridad	Apagar el amplificador antes de conectar/desconectar; evitar distorsiones
Garantía	5 años (bajo condiciones)
Piezas de repuesto y reparabilidad	Contactar al distribuidor o al servicio postventa de HECO
Información general	Altavoz de la serie Victa; reproducción de sonido óptima con controles de tono en posición central

Preguntas frecuentes - VICTA 501 HECO

¿Cuál es la potencia de amplificador recomendada para los altavoces HECO VICTA 501?

La potencia de amplificador recomendada es de 30 a 260 W. Es importante no subalimentar el altavoz para evitar distorsiones.

¿Cómo conectar correctamente los altavoces VICTA 501?

Utilice cables de altavoz de buena calidad, sección de al menos 2,5 mm² para menos de 3 m. Asegúrese de respetar la fase: borne negro a borne negativo (-) y borne rojo a borne positivo (+) del amplificador. Apague siempre el amplificador antes de conectar o desconectar.

¿Cuál es la mejor colocación para los altavoces columna VICTA 501?

Colóquelos a al menos 20 cm de la pared trasera y 30 cm de las paredes laterales para evitar un refuerzo excesivo de los graves. Idealmente, los altavoces y la posición de escucha forman un triángulo equilátero.

¿Cómo limpiar los altavoces HECO VICTA 501?

Limpie las superficies con un producto doméstico suave. No use nunca barniz para muebles ni productos abrasivos.

¿Qué significa el bicableado (bi-wiring) en la VICTA 501?

El bicableado utiliza cables separados para las frecuencias altas y bajas. Debe retirar las plaquetas metálicas de cortocircuito y conectar cada par de bornes (tweeter y woofer) al amplificador con cables distintos. Esto puede mejorar la calidad de sonido.

¿Cuál es la impedancia de los altavoces VICTA 501?

La impedancia es de 4 a 8 Ohmios. Verifique la compatibilidad con su amplificador.

¿Cómo evitar dañar mis altavoces?

Evite llevar los controles de tono al máximo, especialmente a volumen alto. En cuanto escuche una distorsión, baje inmediatamente el volumen. Asegúrese de que el amplificador tenga al menos la potencia nominal de los altavoces.

¿Los altavoces VICTA 501 son adecuados para uso en cine en casa?

Sí, pueden usarse como altavoces delanteros o traseros. Para un sistema de cine en casa, asócielos con el subwoofer VICTA SUB 251A y el altavoz central VICTA Center 101.

¿Qué accesorios se incluyen con la VICTA 501?

Los altavoces se entregan con púas metálicas para atornillar debajo del altavoz, para un mejor aislamiento y estabilidad.

¿Cuál es la garantía de los altavoces HECO VICTA 501?

HECO ofrece una garantía de 5 años en todos sus productos, a partir de la fecha de compra por el primer propietario. La garantía cubre defectos de material y fabricación, sujeto a condiciones.

MANUAL DE USUARIO VICTA 501 HECO

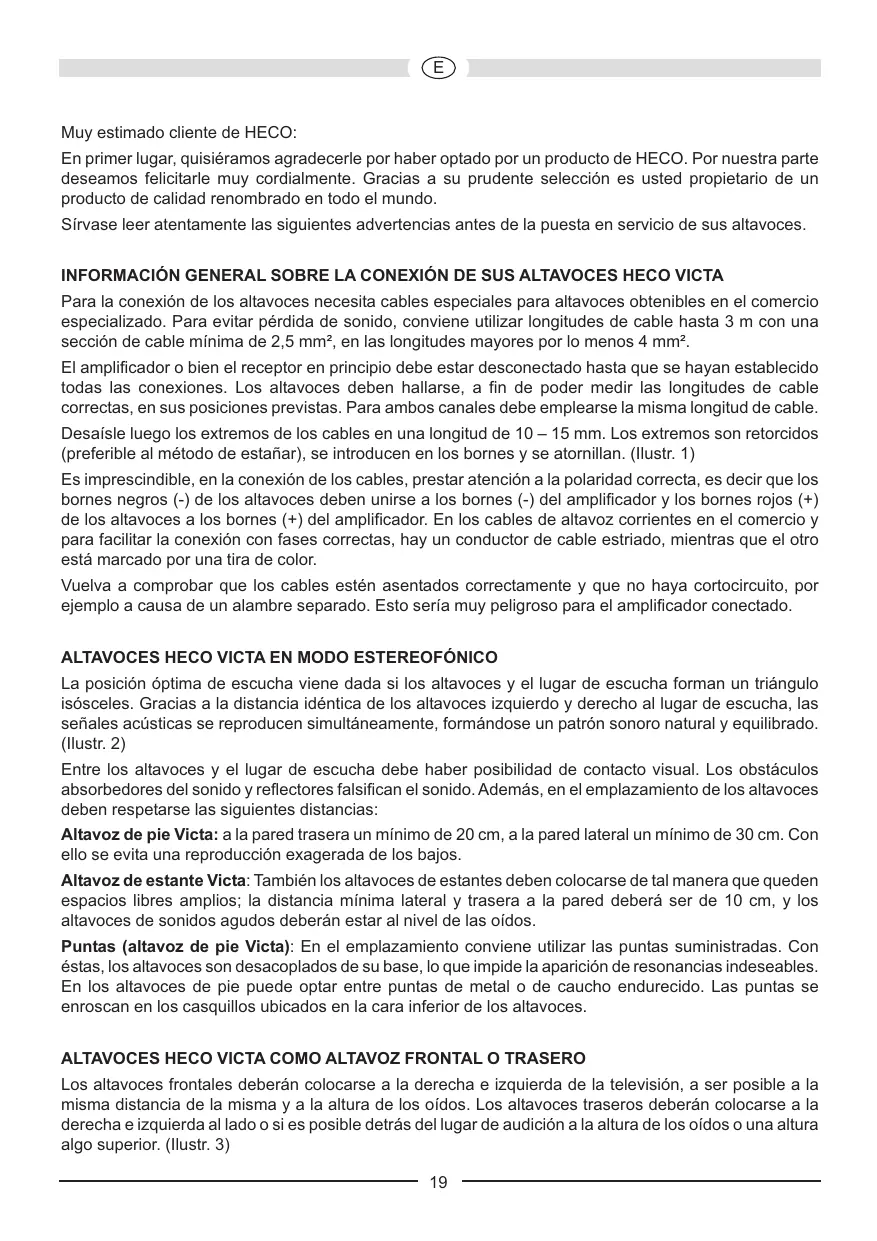

Muy estimado cliente de HECO:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte desearros felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sirvase leer atentamente las siguientes advertencias antes de la puesta en service de sus altavoces.

INFORMACION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES HECO VICTA

Para la connexion de los altavoces necesita cables especialas para altavoces obtenibles en el commercio especializzato. Para evaporar perdida de sonido, conviene utiliser longitudes de cable hasta 3m con una seccion de cable minima de 2,5mm² , en las longitudes mayores por lo menos 4mm²

El amplificador o bien el receptor en principio debe estar desconnectado hasta que se hayan establishido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Paraamins canalesdebe emplearse la mesma longitudedcable.

Desaisle bajo los extremos de los cables en una longitud de 10 - 15mm .Los extremos son retorcidos (preferable al método de estar), se introducen en los bornes y se atornillan. (Ilustr. 1)

Es imprescindible, en la conexión de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altozo corrientes en el commercio y para poderla conexión con fases correctas, hay un conductor de cable estriado, cuando que el other está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por exemple a causa de un alambreSeparated. Esto seria muy peligioso para el amplificador conectado.

ALTAVOCES HECO VICTA EN MODO ESTEREOFONICO

La posicón optima de escucha viene:dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia identica de los altavoces izquierdo y derecho al lugar de escucha, las senales acústicas se reproducen simultáneamente, formándose un patron sonoro natural y equilibrado. (Ilustr. 2)

Entre los altavoces y el lugar de eschucha debe haber posibidad de contacto visual. Los obstaculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie Victa: a la pared trasera un minimo de 20 cm, a la pared lateral un minimo de 30 cm. Con然是 se evita una reproduccion exaggerada de los bajos.

Altavoz de esta Victa: Internacional los altavoces de estantes deben colocarse de talmania que queden espacios libres amplíos; la distancia minima lateral y trasera a la pared deben ser de 10 cm , y los altavoces de sonidos agudosdeferán estar al nivel del osoidos.

Puntas (altavoz de pie Victa): En el emplazimiento conviene usar las puntas suministradas. Con estas, los altavoces son desacoplados de su base, lo que impide la aparicio de resonancies indeseables. En los altavoces de pie puede optar entre puntas de metal o de caucho endurecido. Las puntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces.

ALTAVOCES HECO VICTA COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deben colocarse a la referencia e izquierda de la television, a ser possible a la misma distancia de laquia y a la alta de los oidos. Los altavoces traseros deben colocarse a la referencia e izquierda al bajo o si es possible detrás del lugar de audicion a la alta de los oidos o una alta algo superior. (Ilustr. 3)

BI-WIRING Y BI-AMPING DE HECO VICTA 701, 601, 501, 301

Bi-wiring significa que las Frequencias altas y bajas son transportadas por cables separados. El método bi-amping requiere, además, que aparece del segundo cable haya un secondo amplíficator final adicional. Sobre todo esteultimate método permite mejoruliteramente la reproducción.

Los altavoces Victa han sido preparados, mediante terminales especialies de connexion, tanto para el régimen bi-wiring como también para bi-ampling. Illo peutecarciarse, exteriormente, por los 4 racores roscados. Los dos de arriba conducen al altovoz de sonidos agudos y los inferiores al altovoz de sonidos bajos. Las conexiones positivas y negativas han sido unidas, desde fabrica,mediante puentes metálicos que deben quitterse para bi-wiring y bi-amping. La connexion correcta de los altavoces es representada por la fig. 4a (convencional), la fig. 4b (bi-wiring) y la fig. 4c (bi-amping).

HECO VICTA CENTER 101

El altovoz central Victa Center 101 armoniza de forma optima tanto en lo referente a la optica como a la acústica con losDEMAsmodelosVicta.El altovoz se coloca justo encima o debajo del aparato de television. Por lo demas, siga también lasindicaciones generales descritas en el anterior capitulo.

HECO VICTA SUB 251A

El subwoofer activo Victa Sub 251A armoniza de forma optima tanto en lo referente a la optica como a la acústica con el resto de altavoces de la série Victa. Siga las instrucciones de uso independentes que se adjuntan con este producto.

En las ilustraciones 5 y 6 se muestran dos variantes de conexión al receptor AV

Illustr. 5: Receptor AV sin salute para subwoofer

Illustr. 6: Receptor AV conulta para subwoofer

CONSEJOS PARA EVITAR REPARACIONES

Todo los altavoces de HECO han sido adaptados para un sonido optimo cuando los controladores del sonido se encontrartran en su posicion céntrica, es decir en la reproduccion lineal del amplificador. En caso de controladores del sonido subidos a altos values, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de voluumes altosuede inducir a su destruccion.

Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volúmenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele occurrir raras vezes).

Sin embargo, los amplificadores con una bajo potencia de salute puede ser peligrosos para los altavoces ya con volumenes medios, dato que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien preferie los voluumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altovoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no solo los productos de precio economico, son capaces de oscilaciones audibles y de altas Frequencias. Si sus altoves de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalacion por un technician.

LIMPIEZA

Se recomienda limpar las superficies con un producto de limpieza suave; no utilise en ningún caso limpiamuebles o produits similares.

DATOS TECNICOS

	Victa 701	Victa 601
Configuración:	Reflejo bajo de 3 vías	Reflejo bajo de 3 vías
Resistencia:	160 / 300 varios	150 / 280 varios
Impedancia:	4 - 8 ohmios	4 - 8 ohmios
Gama de Frequencias:	26 - 38 000 Hz	26 - 38 000 Hz
Potencia recomendada del amplíficator:	30 - 300 varios	30 - 280 varios
Rendimiento (1 vatio/1 m):	91 dB	91 dB
Dimensiones (an x al x pr):	230 x 1050 x 305 mm	205 x 1055 x 250 mm (con pie de apoyo)
		165 x 1035 x 230 mm (sin pie de apoyo)
Accesorios:	Puntas de metal	Puntas de metal
	Victa 501	Victa 301
Configuración:	Reflejo bajo de 2 1/2 vías	Reflejo bajo de 2 vías
Resistencia:	140 / 260 varios	80 / 150 varios
Impedancia:	4 - 8 ohmios	4 - 8 ohmios
Gama de Frequencias:	28 - 38 000 Hz	34 - 38 000 Hz
Potencia recomendada del amplíficator:	30 - 260 varios	30 - 150 varios
Rendimiento (1 vatio/1 m):	91 dB	90 dB
Dimensiones (an x al x pr):	230 x 950 x 305 mm	230 x 345 x 305 mm
Accesorios:	Puntas de metal
	Victa 201	Victa Center 101
Configuración:	Reflejo bajo de 2 vías	Reflejo bajo de 2 vías
Resistencia:	60 / 100 varios	80 / 140 varios
Impedancia:	4 - 8 ohmios	4 - 8 ohmios
Gama de Frequencias:	36 - 38 000 Hz	35 - 38 000 Hz
Potencia recomendada del amplíficator:	20 - 100 varios	20 - 140 varios
Rendimiento (1 vatio/1 m):	89 dB	90 dB
Dimensiones (an x al x pr):	165 x 265 x 230 mm	480 x 155 x 265 mm

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TECNICOS.
