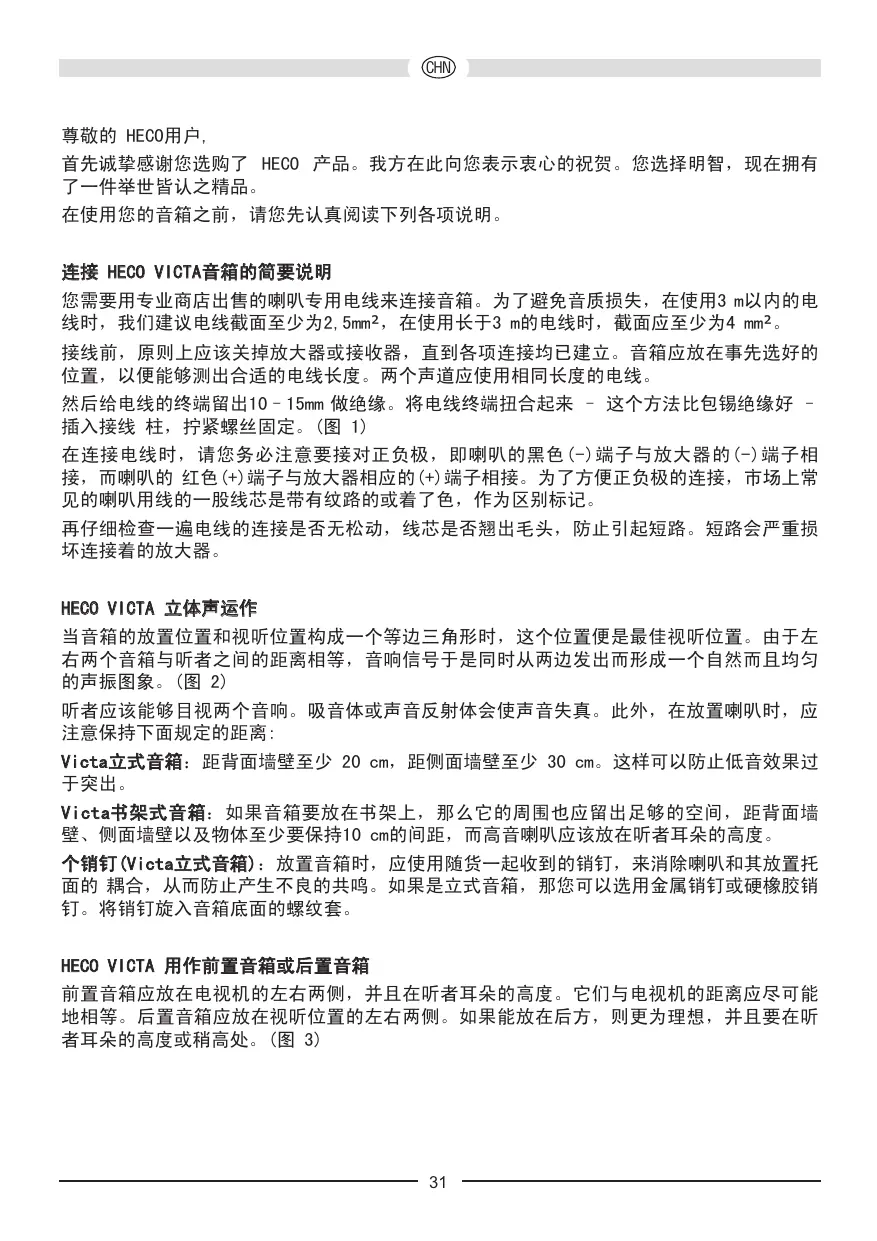

Victa 601 3 полосные “басрефлекс” 150 / 280 Вт 4 – 8 Ом 26 – 38 000 Гц 30 – 280 Вт 91 дБ 205 x 1055 x 250 мм (с ножки-подставки) 165 x 1035 x 230 мм (Без ножки-подставки) Металлические шипы Victa 301 2 полосные “басрефлекс” 80 / 150 Вт 4 – 8 Ом 34 – 38 000 Гц 30 – 150 Вт 90 дБ 230 x 345 x 305 мм Victa Center 101 2 полосные “басрефлекс” 80 / 140 Вт 4 – 8 Ом 35 – 38 000 Гц 20 – 140 Вт 90 дБ 480 x 155 x 265 мм CHN 尊敬的 HECO用户, 首先诚挚感谢您选购了 HECO 产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有 了一件举世皆认之精品。 在使用您的音箱之前，请您先认真阅读下列各项说明。 连接 HECO VICTA音箱的简要说明 您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用3 m以内的电 线时，我们建议电线截面至少为2,5mm²，在使用长于3 m的电线时，截面应至少为4 mm²。 接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的 位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。 然后给电线的终端留出10–15mm 做绝缘。将电线终端扭合起来 – 这个方法比包锡绝缘好 – 插入接线 柱，拧紧螺丝固定。(图 1) 在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相 接，而喇叭的 红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常 见的喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。 再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损

HECO VICTA 立体声运作 当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左 右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀 的声振图象。(图 2) 听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应 注意保持下面规定的距离: Victa立式音箱：距背面墙壁至少 20 cm，距侧面墙壁至少 30 cm。这样可以防止低音效果过 Victa书架式音箱：如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙 壁、侧面墙壁以及物体至少要保持10 cm的间距，而高音喇叭应该放在听者耳朵的高度。 个销钉(Victa立式音箱)：放置音箱时，应使用随货一起收到的销钉，来消除喇叭和其放置托 面的 耦合，从而防止产生不良的共鸣。如果是立式音箱，那您可以选用金属销钉或硬橡胶销 钉。将销钉旋入音箱底面的螺纹套。 HECO VICTA 用作前置音箱或后置音箱 前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能 地相等。后置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听 者耳朵的高度或稍高处。(图 3)

Bi-wiring/双线分音是指高频和低频分别由不同的线路分开传送。Bi-amping/双路功放推动 方式时，除 了需要第2条线路外，还需要额外使用第2个终端放大器。后者主要是为了能够进 Victa音箱配有专门的接线端子，既可供传统运作方式使用，也可供双线分音和双路功放推动 运作方式使用。外部的4个螺栓接口是其识别标志。上方的两个接口接高音喇叭，下方的接低 音喇叭。正负接口在产品出厂前已经通过金属连接桥相互接通。如果是使用双线分音和双路 功放运作方式，必须去除连接桥切断连接。音箱的正确连接见图4a (传统式)，图 4b (Biwiring/双线分音)和图4c (Bi-amping/双路功放 推动)。

HECO VICTA CENTER 101

无论是外观还是音响效果，中心音箱 Victa Center 101 的设计都能与其它各型号的Victa 音箱相配。此 外还请注意遵守前章简要说明中的各注意事项。

无论是外观还是音响效果，有源超低音音箱Victa Sub 251A 的设计都与Victa系列其它各型的 音箱相配。请注意阅读和遵守产品单独配带的使用说明书。 与AV-接收器连接 图5和图6显示了两种不同的连接AV-接收器的方法。 图5: 无超低音喇叭输入的AV-接收器 图6: 有超低音喇叭输入的AV-接收器 避免需要修机的几点建议 当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。 调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作 如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而 会损坏喇叭。但这种现象的出现实为偶然。 输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超 载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常 因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。 喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

放大器、调谐器和 CD 机 –不只是抵挡产品 –都会产生听不见的高频颤动。如果高音喇叭在 开到低音 量到中等音量时消失，应请专业人员来检查您的音响设备。

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音

有效系数 (1 瓦/1米): 尺寸 (宽x高x长): 3路低音反射 160 / 300瓦 4 – 8 欧 26 – 38 000赫 30 – 300瓦 91 分贝 230 x 1050 x 305毫米

3 路低音反射 150 / 280瓦 4 – 8欧 26 – 38 000赫 30 – 280 瓦 91 分贝 205 x 1055 x 250毫米 (有支脚) 165 x 1035 x 230毫米 (无支脚)

有效系数 (1 瓦/1米): 尺寸 (宽x高x长):

2 1/2 路低音反射 140 / 260瓦 4 – 8 欧 28 – 38 000赫 30 – 260 瓦 91 分贝 230 x 950 x 305毫米

2 路低音反射 80 / 150 瓦 4 – 8欧 34 – 38 000赫 30 – 150 瓦 90 分贝 230 x 345 x 305毫米

有效系数 (1 瓦/1米): 尺寸 (宽x高x长): Victa 201 Victa Center 101 2 路低音反射 60 / 100瓦 4 – 8欧 36 – 38 000赫 20 – 100 瓦 89 分贝 165 x 265 x 230毫米 2路低音反射 80 / 140 瓦 4 – 8 欧 35 – 38 000赫 20 – 140 瓦 90 分贝 480 x 155 x 265毫米

効率(1W/1m)： 寸法(WxHxD)：
