VICTA 701 - Altavoz de audio HECO - Manual de uso y guía de instrucciones gratis

Marca	HECO
Modelo	VICTA 701
Categoría	Altavoz
Tipo	Altavoz pasivo
Tipo de altavoz	Bass-reflex de 3 vías
Potencia nominal (RMS)	160 W
Potencia máxima	300 W
Impedancia	4 – 8 Ohm
Ancho de banda	26 Hz – 38 kHz
Eficiencia (1W/1m)	91 dB
Potencia de amplificador recomendada	30 – 300 W
Dimensiones (L x A x P)	230 x 1050 x 305 mm
Peso estimado	18 kg
Accesorios incluidos	Puntas metálicas
Terminales de conexión	4 terminales de tornillo (bi-cableado posible)
Colocación recomendada	Distancia mínima pared trasera 20 cm, paredes laterales 30 cm
Uso recomendado	Estéreo, cine en casa (delantero/trasero)
Compatibilidad	Victa Center 101, Victa Sub 251A
Doble cableado / doble amplificación	Sí (retirar placas de cortocircuito)
Mantenimiento	Limpieza con producto de limpieza suave, evitar barnices
Seguridad	Evitar la distorsión, usar amplificador adecuado, desconectar antes de conectar
Garantía	5 años (primer propietario)
Servicio postventa	Contactar al distribuidor HECO

Preguntas frecuentes - VICTA 701 HECO

¿Cómo conectar mis altavoces HECO Victa 701?

Antes de cualquier conexión, apague el amplificador. Use cables de calidad, sección mínima 2,5 mm² hasta 3 m, 4 mm² más allá. Pele 10 a 15 mm de aislante, trence los extremos e insértelos en los terminales. Respete la polaridad: terminal negro (-) en terminal negro, rojo (+) en rojo. Apriete bien los tornillos.

¿Cómo optimizar la colocación de los altavoces?

Coloque los altavoces de modo que formen un triángulo equilátero con la posición de escucha. Para las columnas Victa 701, respete al menos 20 cm de la pared trasera y 30 cm de las paredes laterales. Para los altavoces de estante, al menos 10 cm. El tweeter debe estar a la altura del oído.

¿Puedo usar doble cableado o doble amplificación?

Sí, el Victa 701 permite el doble cableado (cables separados para agudos y graves) y la doble amplificación (amplificadores separados). Para ello, retire las placas metálicas de cortocircuito entre los terminales superiores (tweeter) e inferiores (woofer). Siga los esquemas Fig. 4b y 4c del manual.

¿Qué hacer si escucho distorsiones?

La distorsión es un signo de sobrecarga. Baje inmediatamente el volumen. Un amplificador de baja potencia puede ser más peligroso que uno potente porque satura más rápido. Verifique que la potencia del amplificador no exceda la potencia máxima de los altavoces (300 W) ni sea demasiado baja (menos de 30 W).

¿Cómo mantener mis altavoces?

Limpie las superficies con un producto de limpieza suave y un paño húmedo. No use nunca barniz para muebles ni productos abrasivos. Evite los líquidos en exceso. Las rejillas se pueden desempolvar con una aspiradora a baja potencia.

¿Qué potencia de amplificador se recomienda?

El amplificador debe entregar entre 30 y 300 W por canal. La potencia nominal del altavoz es de 160 W (RMS) con una potencia máxima de 300 W. Un amplificador demasiado débil puede provocar distorsiones dañinas a volumen medio.

¿Cuáles son las dimensiones exactas del altavoz?

Las dimensiones del Victa 701 son 230 mm de ancho, 1050 mm de alto y 305 mm de fondo. El peso estimado es de aproximadamente 18 kg. Estas dimensiones incluyen el pie y las puntas.

¿Cómo instalar las puntas incluidas?

Las puntas metálicas se atornillan en los casquillos roscados situados debajo del altavoz. Puede elegir entre puntas metálicas (para aislamiento) o de caucho duro (para suelos delicados). Mejoran la estabilidad y reducen las resonancias.

¿Puedo usar estos altavoces con un receptor AV?

Sí, el Victa 701 es perfecto para un sistema de cine en casa. Conéctelos como altavoces delanteros, traseros o surround. Siga los esquemas Fig. 5 y 6 del manual según si su receptor tiene salida de subwoofer o no. Respete la impedancia (4-8 Ohm).

¿Qué cubre la garantía?

La garantía HECO es de 5 años para el primer propietario. Cubre defectos de material y fabricación. La reparación o el cambio se realiza a nuestra discreción. No cubre daños por mal uso, transporte, modificaciones no autorizadas o piezas de desgaste. Diríjase primero a su distribuidor.

MANUAL DE USUARIO VICTA 701 HECO

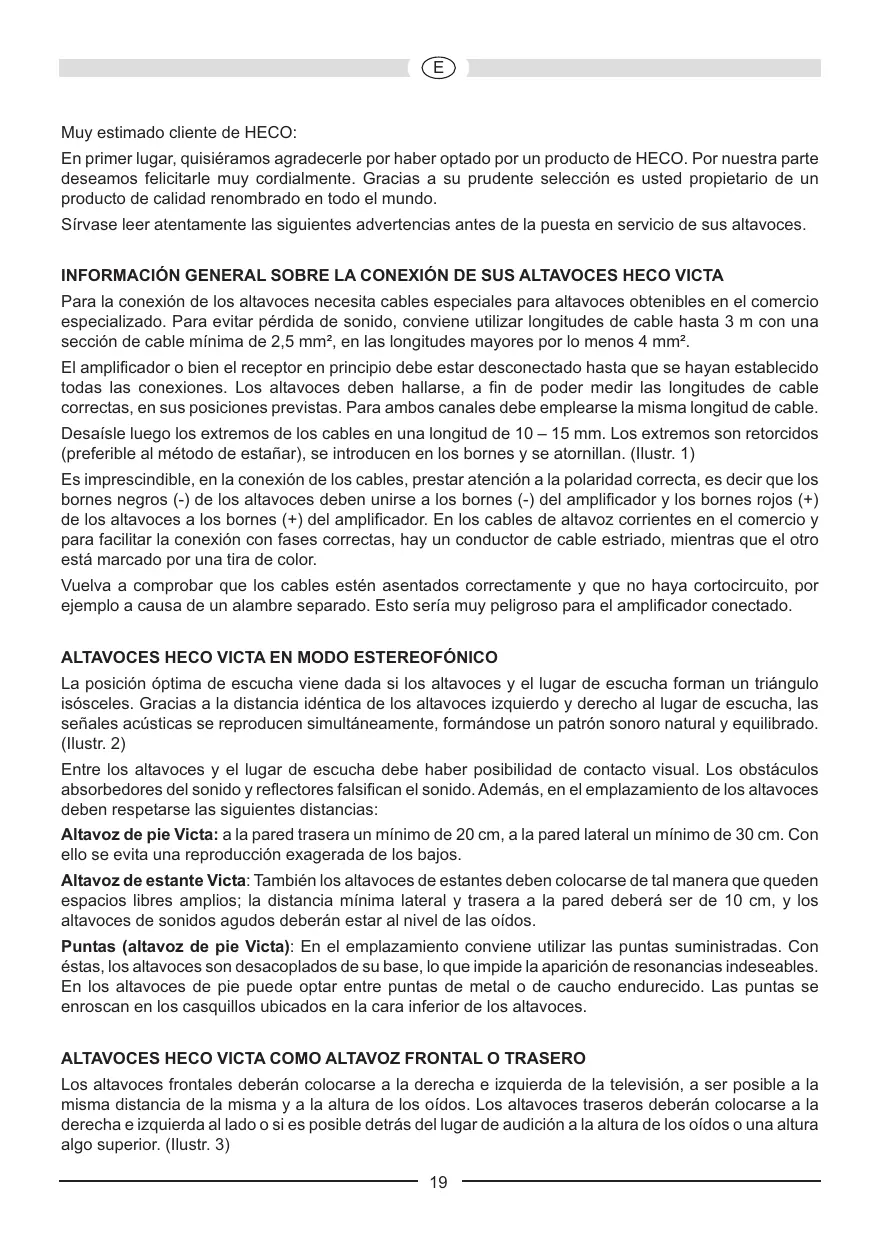

Muy estimado cliente de HECO:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO VICTA

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm ² , en las longitudes mayores por lo menos 4 mm ² .

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan. (llustr. 1)

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.

ALTAVOCES HECO VICTA EN MODO ESTEREOFÓNICO

La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado. (Ilustr. 2)

Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie Victa: a la pared trasera un mínimo de 20 cm, a la pared lateral un mínimo de 30 cm. Con ello se evita una reproducción exagerada de los bajos.

Altavoz de estante Victa: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia mínima lateral y trasera a la pared deberá ser de 10 cm, y los altavoces de sonidos agudos deberán estar al nivel de las oídos.

Puntas (altavoz de pie Victa): En el emplazamiento conviene utilizar las puntas suministradas. Con éstas, los altavoces son desacoplados de su base, lo que impide la aparición de resonancias indeseables. En los altavoces de pie puede optar entre puntas de metal o de caucho endurecido. Las puntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces.

ALTAVOCES HECO VICTA COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deberán colocarse a la derecha e izquierda de la televisión, a ser posible a la misma distancia de la misma y a la altura de los oídos. Los altavoces traseros deberán colocarse a la derecha e izquierda al lado o si es posible detrás del lugar de audición a la altura de los oídos o una altura algo superior. (Ilustr. 3)

BI-WIRING Y BI-AMPING DE HECO VICTA 701, 601, 501, 301

Bi-wiring significa que las frecuencias altas y bajas son transportadas por cables separados. El método bi-amping requiere, además, que aparte del segundo cable haya un segundo amplificador final adicional. Sobre todo este último método permite mejorar ulteriormente la reproducción.

Los altavoces Victa han sido preparados, mediante terminales especiales de conexión, tanto para el régimen bi-wiring como también para bi-ampling. Ello puede apreciarse, exteriormente, por los 4 racores roscados. Los dos de arriba conducen al altavoz de sonidos agudos y los inferiores al altavoz de sonidos bajos. Las conexiones positivas y negativas han sido unidas, desde fábrica, mediante puentes metálicos que deben quitarse para bi-wiring y bi-amping. La conexión correcta de los altavoces es representada por la fig. 4a (convencional), la fig. 4b (bi-wiring) y la fig. 4c (bi-amping).

HECO VICTA CENTER 101

El altavoz central Victa Center 101 armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con los demás modelos Victa. El altavoz se coloca justo encima o debajo del aparato de televisión. Por lo demás, siga también las indicaciones generales descritas en el anterior capítulo.

HECO VICTA SUB 251A

El subwoofer activo Victa Sub 251A armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con el resto de altavoces de la serie Victa. Siga las instrucciones de uso independientes que se adjuntan con este producto.

En las ilustraciones 5 y 6 se muestran dos variantes de conexión al receptor AV

Ilustr. 5: Receptor AV sin salida para subwoofer

Ilustr. 6: Receptor AV con salida para subwoofer

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

LIMPIEZA

Se recomienda limpiar las superficies con un producto de limpieza suave; no utilice en ningún caso limpiamuebles o productos similares.

DATOS TÉCNICOS

	Victa 701	Victa 601
Configuración:	Reflejo bajo de 3 vías	Reflejo bajo de 3 vías
Resistencia:	160 / 300 vatios	150 / 280 vatios
Impedancia:	4 – 8 ohmios	4 – 8 ohmios
Gama de frecuencias:	26 – 38 000 Hz	26 – 38 000 Hz
Potencia recomendada del amplificador:	30 – 300 vatios	30 – 280 vatios
Rendimiento (1 vatio/1 m):	91 dB	91 dB
Dimensiones (an x al x pr):	230 x 1050 x 305 mm	205 x 1055 x 250 mm (con pie de apoyo)165 x 1035 x 230 mm (sin pie de apoyo)
Accesorios:	Puntas de metal	Puntas de metal
	Victa 501	Victa 301
Configuración:	Reflejo bajo de 2 1/2 vías	Reflejo bajo de 2 vías
Resistencia:	140 / 260 vatios	80 / 150 vatios
Impedancia:	4 – 8 ohmios	4 – 8 ohmios
Gama de frecuencias:	28 – 38 000 Hz	34 – 38 000 Hz
Potencia recomendada del amplificador:	30 – 260 vatios	30 – 150 vatios
Rendimiento (1 vatio/1 m):	91 dB	90 dB
Dimensiones (an x al x pr):	230 x 950 x 305 mm	230 x 345 x 305 mm
Accesorios:	Puntas de metal
	Victa 201	Victa Center 101
Configuración:	Reflejo bajo de 2 vías	Reflejo bajo de 2 vías
Resistencia:	60 / 100 vatios	80 / 140 vatios
Impedancia:	4 – 8 ohmios	4 – 8 ohmios
Gama de frecuencias:	36 – 38 000 Hz	35 – 38 000 Hz
Potencia recomendada del amplificador:	20 – 100 vatios	20 – 140 vatios
Rendimiento (1 vatio/1 m):	89 dB	90 dB
Dimensiones (an x al x pr):	165 x 265 x 230 mm	480 x 155 x 265 mm

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.
