GEBRUIKSAANWIJZING VICTA 301 HECO

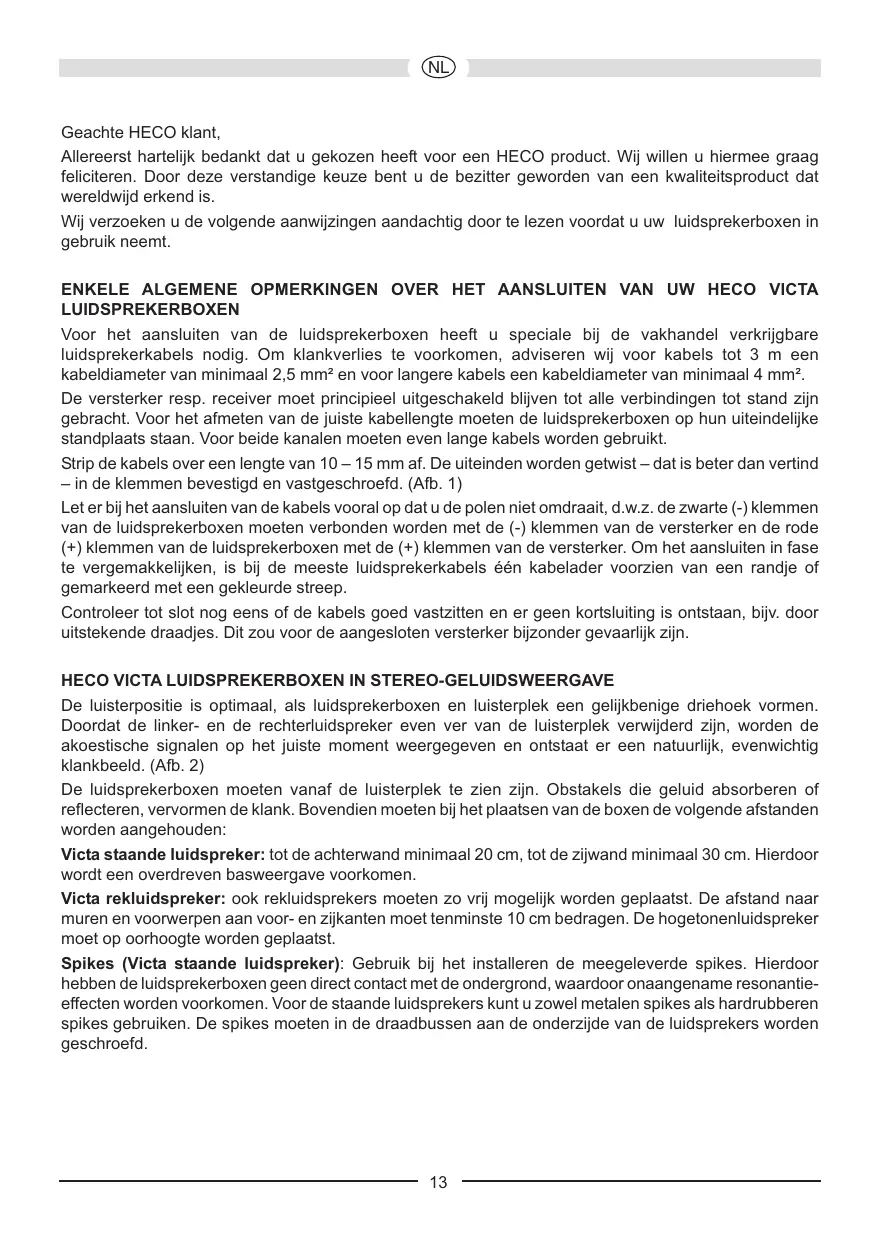

Geachte HECO klant, Allereerst hartelik bedankt dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is. Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt. ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW HECO VICTA LUIDSPREKERBOXEN Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrigbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5 mm? en voor langere kabels een kabeldiameter van minimaal 4 mm°. De versterker resp. receiver moet principieel uitgeschakeld bliven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt. Strip de kabels over een lengte van 10 — 15 mm af. De uiteinden worden getwist — dat is beter dan vertind — in de klemmen bevestigd en vastgeschroefd. (Aïb. 1) Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsiuiting is ontstaan, bi. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlik zijn.

HECO VICTA LUIDSPREKERBOXEN IN STEREO-GELUIDSWEERGAVE

De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlik, evenwichtig klankbeeld. (Afb. 2) De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of reflecteren, vervormen de klank. Bovendien moeten bij het plaatsen van de boxen de volgende afstanden worden aangehouden: Victa staande luidspreker: tot de achterwand minimaal 20 cm, tot de zijwand minimaal 30 cm. Hierdoor wordt een overdreven basweergave voorkomen. Victa rekluidspreker: ook rekluidsprekers moëten zo vrij mogelik worden geplaatst. De afstand naar muren en voorwerpen aan voor- en zikanten moet tenminste 10 cm bedragen. De hogetonenluidspreker moet op oorhoogte worden geplaatst. Spikes (Victa staande luidspreker): Gebruik bij het installeren de meegeleverde spikes. Hierdoor hebben de luidsprekerboxen geen direct contact met de ondergrond, waardoor onaangename resonantie- effecten worden voorkomen. Voor de staande luidsprekers kunt u zowel metalen spikes als hardrubberen spikes gebruiken. De spikes moeten in de draadbussen aan de onderzijde van de luidsprekers worden geschroefd.

HECO VICTA LUIDSPREKERBOXEN ALS FRONT- EN REARLUIDSPREKER Plaats de frontluidsprekers links en rechts op oorhoogte van de televisie. Kies voor de luidsprekers zo mogelik een gelijke afstand. Plaats de rearluidsprekers links en rechts naast of, indien mogelik, achter de hoorplaats op oorhoogte of iets hoger hiervan. (Afb. 3)

HECO VICTA 701, 601, 501, 301 — BI-WIRING EN BI-AMPING

Bi-wiring betekent dat de hoge en de lage frequenties via afzonderlike kabels worden overgedragen. Voor bi-amping is er, zoals de naam al doet vermoeden, naast een tweede kabel ook een tweede eindversterker nodig. Vooral met de laatste methode kan de weergavekwaliteit nog eens aanzienlik worden verbeterd. De Victa luidsprekerboxen zin door middel van speciale aansluitterminals zowel voorbereid voor conventioneel gebruik als voor bi-wiring en bi-amping. Aan de buitekant is dit te zien aan de 4 schroefaansluitingen. De twee aansluitingen bovenaan leiden naar de hogetonenluidspreker en de twee aansluitingen onderaan naar de lagetonenluidspreker. De min- en de plusaansluitingen zijn in de fabriek met elkaar verbonden via metalen bruggetes, die voor bi-wiring en bi-amping verwijderd moeten worden. Hoe de luidsprekerboxen in de verschillende situaties aangesloten moeten worden, is te zien op de afb. 4 (conventioneel), 4b (bi-wiring) en 4c (bi-amping).

HECO VICTA CENTER 101

De center-uidspreker Victa Center 101 is optimaal afgestemd op de overige Victa modellen. De luidspreker wordt direct op of onder de televisie geplaatst. Voor het overige gelden de algemene aanwijzingen uit de vorige hoofdstukken.

De actieve subwoofer Victa Sub 251Ais optimaal afgestemd op de overige luidsprekers uit de serie Victa. Zie hiervoor a.u.b. de separate gebruiksaanwijzingen die met de producten worden geleverd.

AANSLUITING OP EEN AV-RECEIVER

De afbeeldingen 5 en 6 tonen twee verschillende mogelijkheden voor het aansluiten op een AV-receiver. Afbeelding 5: AV-receiver zonder subwooferuitgang Afbeelding 6: AV-receiver met subwooferuitgang TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als ü in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken — hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelik meetbare en hoorbare vervormingen, die bijzonder gevaarlik zin voor uw luidsprekers. Let er daarom bij hetinstellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra ü hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.

OVER HET ALGEMEEN... kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trilingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakiken. ONDERHOUD Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken. TECHNISCHE GEGEVENS Victa 701 Victa 601 Configuratie: 3-weg basreflex 3-weg basreflex Belastbaarheid: 160 / 300 Watt 150 / 280 Watt Impedantie: 4-8 Ohm 4-8 Ohm Frequentiebereik 26 — 38 000 Hz 26 — 38 000 Hz Aanbevolen versterkervermogen: | 30 — 300 Watt 30-280 Watt Bruikbare gevoeligheid (1 Watt1 m}: 91 dB 91 dB Afmetingen (bxhxd): 230 x 1050 x 305 mm 205 x 1055 x 250 mm (net standvoet) 165 x 1035 x 230 mm (zonder standvoet) Toebehoren: Metalen spikes Metalen spikes Victa 501 Victa 301 Configuratie: 2 1/2-weg basreflex 2-weg basreflex Belastbaarheid: 140 / 260 Watt 80 / 150 Watt Impedanti 4-8 Ohm 4-8 Ohm Frequentiebereik 28 38 000 Hz 34-38 000 Hz Aanbevolen versterkervermogen: | 30 — 260 Watt 30-150 Watt Bruikbare gevoeligheid (1 Watt1 m}: 91 dB 90 dB Afmetingen (bxhxd): 230 x 950 x 305 mm 230 x 345 x 305 mm Toebehoren: Metalen spikes Victa 201 Victa Center 101 Configuratie: 2-weg basreflex 2-weg basreflex Belastbaarheid: 60 / 100 Watt 80 / 140 Watt Impedanti 4-8 Ohm 4-8 Ohm Frequentiebereik 36-38 000 Hz 35-38 000 Hz Aanbevolen versterkervermogen: _ 20 — 100 Watt 20 — 140 Watt Bruikbare gevoeligheid (1 Watt1 m}: 89 dB 90 dB Afmetingen (bxhxd): 165 x 265 x 230 mm 480 x 155 x 265 mm
