使用説明書 VICTA 601 HECO

THE SOUND YOU CAN'T HEAR...

二のたはHECO製品を買む求いんだきまて、誠に係がとごさない。当社の製品が客様のご要望に応え、ご満足んだけはまて幸いです。客様が選じになった当社製品は、その優た品質にpineて、世界中認認らてお願いいたします。

なあ、お買い求いんだはスを一力一をご使用んだく前に、下記の注意事項を必す最後まお読みくさ。

HECO VICTA 步一力一の接続に開る一般的なご注意

一力一接续的用には、専門店お買求の特別なス一力一コトが必要です。音質を落ないように、長さが3M一ルまごのコトは、断面が最低2.5mm²、その場合は直径が最低4mm²のコトを用いとをお勅しります。

アングフやレシーパーは、すばての接続作業が終了するまえ、スイチを切ておいてくさ。正確なコービドの長さを測るとが成長に、スビ一力一是予定た位置に配置ておきま�。両方のチんルに使用するコービは、どらも同じ長さにしてくさ。

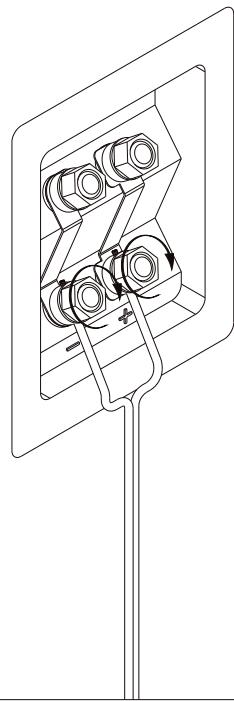

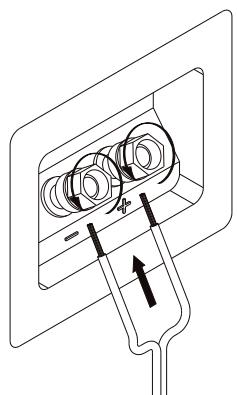

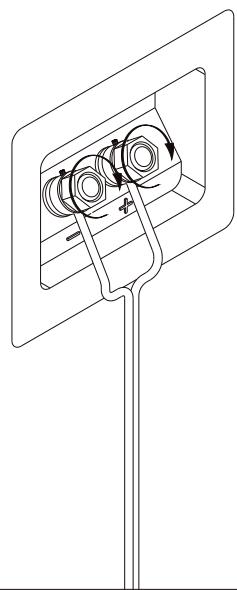

二、一、一の先端を約10～15mm絕緣しま�。先端は、錫Mss専るよはねて端子に入たほうがと、そのをネジで固定しま�。(图1)

一的黑い端子（一）は、アングの（一）端子と、そのからスビ一力一の赤い端子（十）は、アングの（十）端子と接続ていけりはらまん。市販のスビ一力一·コトドですと、位相に応じ的接続が間違なく行うよう、一の内部が波型の起伏にてるか、色違のスト现代农业で印かていま�。

一上也了。

HECO VICTAのステレ才使用

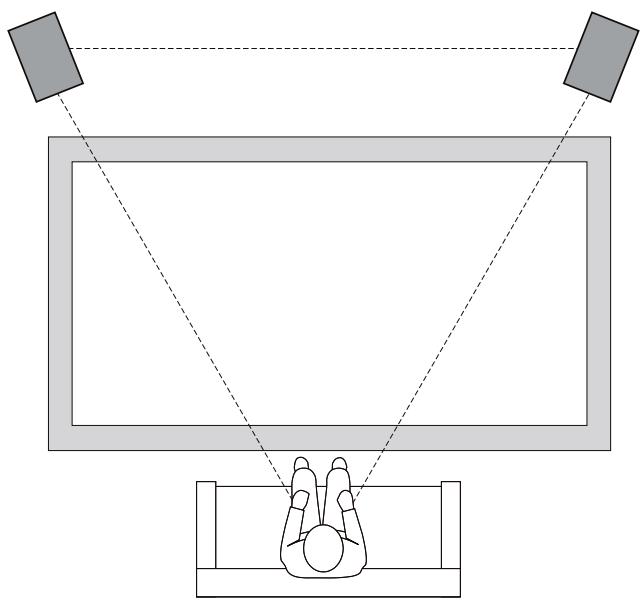

音を樂む最良の位置は、スリカ一和聽く位置と三角形をつて场合に得らります。左右のスリカ一から聽く位置まてが同じ距離た、音響信号が届くまえの時間も同時ご調和のとた自然な音質が得らります。(图2)

スビ一力一と聽く位置上の間には、視界がさえら能不能ようにてくだき。吸音性や反射性のある障害物は、音質を落としま�。更に、スビ一力一を置く场合には、次の距離を守てくだき。

Victa スタンドスリーナー：後の壁から最低20cm、横の壁からは最低30cm。こによう、ご一スが響き}sるを防くとがてきま�。

Victa壁掛は式スを一力一：棚型スを一力一をご使用の场合にも横およ後の壁や物体から10cm以上的距離を確保し、高音用スを一力一が耳の高さに来るように置てckさ。

スバイク (Victa スタンドスロー一)： スイカ一力一を設置の時には、一緒に包裝いたします。ますスバイクを使用てくだい。ごにし、スイカ一力一は床の敷物に直接感触るとがないで、好ましぃな共鳴が起きのを防うとがります。ステnd式ボックスの場合には金属製スバイクまたは硬ガム製スバイクをご使用にncyます。各スバイクはボックス下部のねじスリーツ内にncyじてみます。

HECOVICTAtofohntaueiHSAe-力一上

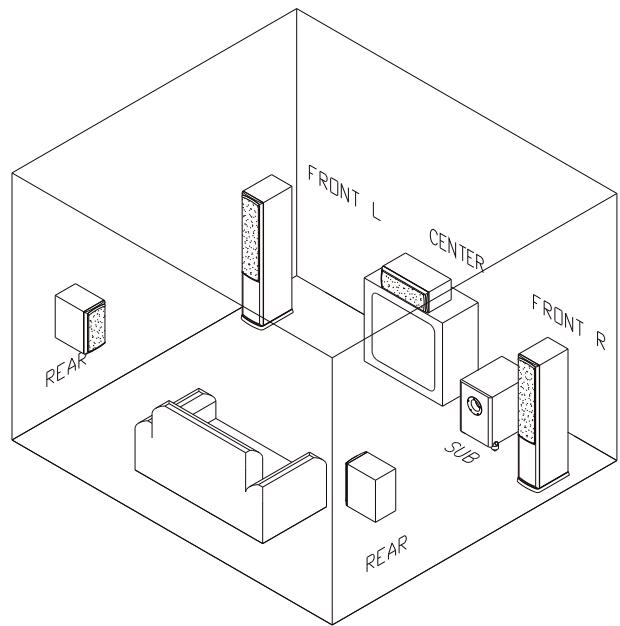

Flont·一力一は、右上左にテレさからてき的け同上距離を置て、耳の高さに取付てくさ。リア（後部）・一力一の場合は、聞く位置の横か、てきはその後ろに右上左に、耳の高さ、あたは它とやや高く、取付けま。(图3)

HECOVICTA701，601，501，301のバイ・フィヤルングとバイ・ア总承包

バイ・フィヤリング（2配線）は、高域・低域周波数が独立てわかてる配線を通過て、送さるご上です。バイ・ア总承包法（2増幅）は、2つ目的配線は別に、当然の二とが2つ目的末端ア总承包も追加て必要とらまな。主にバイ・ア总承包法は、再生性能を高うのとが可能です。

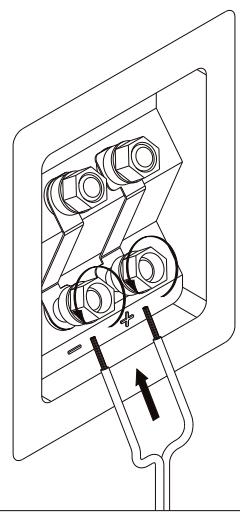

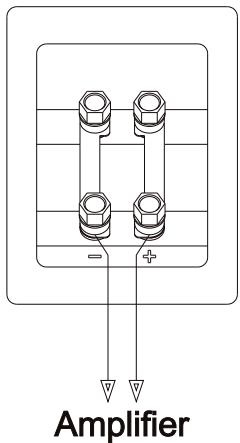

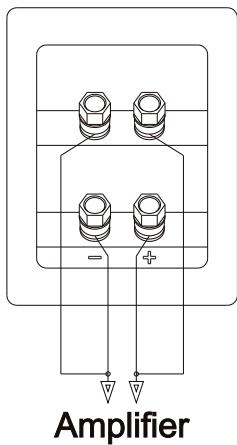

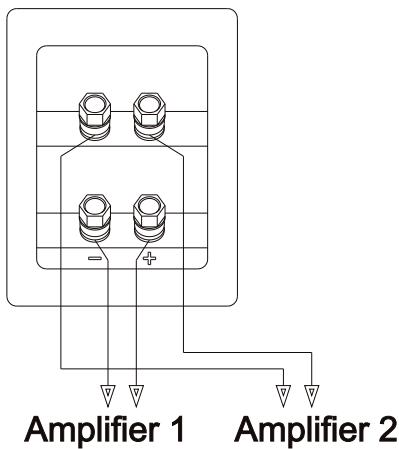

各Victaスビ一力一は、特殊な接続端子にて、従来の配線・增幅方法に加え、バイ・フィヤルングやバイ・ア总承包も行うようにとてい。4つねじ迅み接続は、すく見分けがとか上にたては。上部の2つは高音用スビ一力一に、下部の2つは低音用スビ一力一に、繫さま。フス端子およ及マイナス端子は出荷時に金屬製リツで橋絡さてい。上部、バイフヤルング接続およ及バイア总承包場合にはこらを取り除てckだ。St1一力一の正い接統方法にては、両4a（従来的方法）、両4b（バイ・フィヤルング）、両4c（バイ・ア总承包法）をご覈くさ。

HECO VICTA CENTER 101

Sen-tasus一力一、Victa Center 101は、その他的Victaモデル外観音響もむつ合うよう、つくらて有序。二のスビ一力一は、テレビの上か下に置てくだき。その他つては、前章の一般注意事項をご覽くだき。

HECO VICTA SUB 251A

圖5と6は、AVレシーパーの接続バリエーニンです。

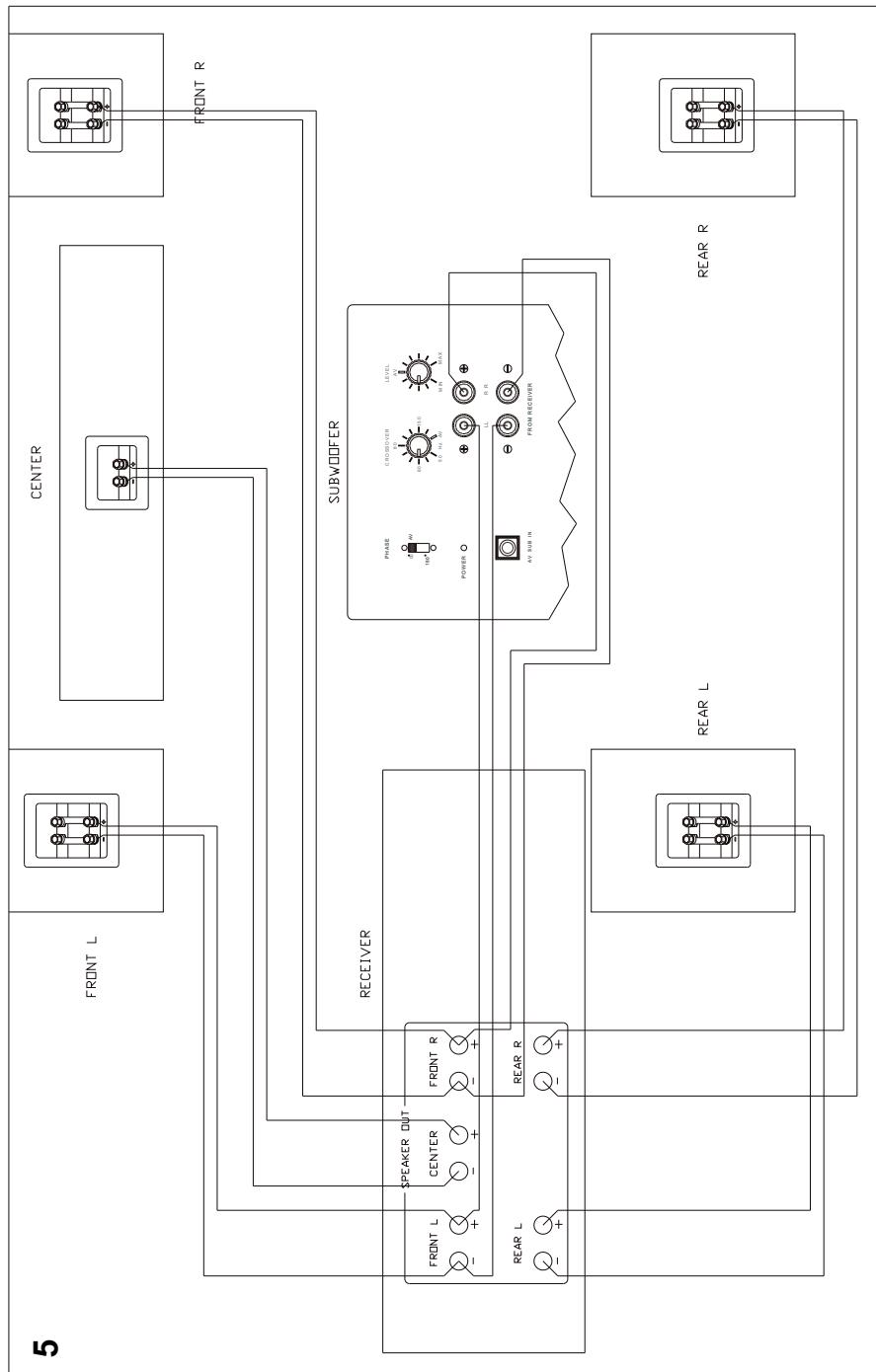

图5：sabw一FA一·艾上t卜的AVLHBA

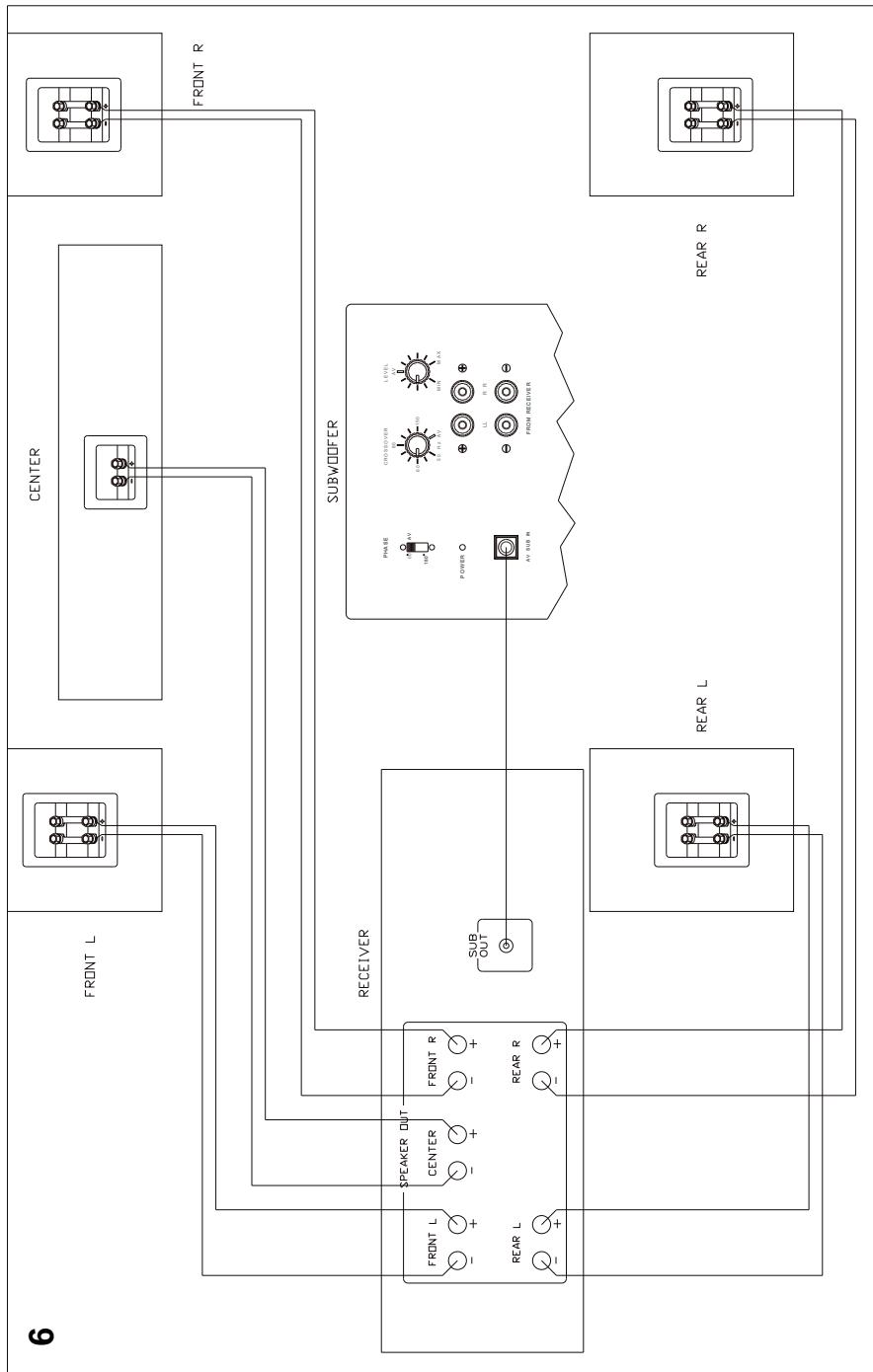

图6：沙徕U一FA一·艾UTLRE卜付きのAVLSH一BA一

修理必要上不的必の亚下巴

HECOのスビ一力一はすて、トーニコトロルが中央の木ジシャンに設定いたします時、まりアングフのリニア再生状態の场合には、最良の音質が出るように調整いたします。トーニコトロルのつまみを大小く回と、低音お願い%/たは高温にかる工ルギ一が增加し、ロリュム高出场合にはスビ一力一が損傷するごさ)=(1)

木クスの使用負荷はもすと高出力ハフ一が出せるアンをお持の场合は、音量を無理に上ごる上、非常にまえはあらま�が、スカ一力一が損傷する场合はみ。

かは、出力パローがまっと弱いアングの场合です上、強力建設は必務に早くボリューマが上がるの上、中程度の音量でもボクスを損傷する恐れいたします。そのようお願いいたしますの上は過は明かに測定可能で耳に聞き取るひじみを起ごし、スビカ一にとて致命のです。

たがて、ボリュムを調整の场合にはひじみにはくねもご注意くだき。て、ひじみが出た场合にはんだちにボリュムを下載てくだき。大的き音量を好うる方は、アングが、少なとも木クスが堪えらるだけの出力ハフ一に抑るよう、ご注意くだき。

一般には…

アング、チuya一、おはこCDプレイヤーは、低価格の製品に限ら、耳は聞こえないような、高周波の振動を再生するごたがりまな。お持ちの高音用スリカ一力一が低い、たは中程度のボリムと音出が不出なるとがさはんだら、専門の技術名者に点検てもらてくだき。

手入九

表面の清掃は家庭用のマイルドな洗剂で行てくだい。家具用皺出しクリ一ナ一等はご使用にならない下さい。

技術仕樣

	Victa 701	Victa 601
機器構成:	3ウエイ	3ウエイ
	バスリフロー克ス	バスリフロー克ス
負荷電力:	160 / 300 W	150 / 280 W
インピーダンス:	4 - 8 Ohm	4 - 8 Ohm
周波数範圍:	26 - 38 000 Hz	26 - 38 000 Hz
推奨アング出力:	30 - 300 W	30 - 280 W
効率(1W/1m):	91 dB	91 dB
寸法(WxHxD):	230 x 1050 x 305 mm	205 x 1055 x 250 mm
		165 x 1035 x 230 mm（スばンド脚,No）
付属品:	金属製スバイ克	金属製スバイ克
	Victa 501	Victa 301
機器構成:	2 1/2ウエイ	2ウエイ
	バスリフロー克ス	バスリフロー克ス
負荷電力:	140 / 260 W	80 / 150 W
インピーダンス:	4 - 8 Ohm	4 - 8 Ohm
周波数範圍:	28 - 38 000 Hz	34 - 38 000 Hz
推奨アング出力:	30 - 260 W	30 - 150 W
効率(1W/1m):	91 dB	90 dB
寸法(WxHxD):	230 x 950 x 305 mm	230 x 345 x 305 mm
付属品:	金属製スバイ克
	Victa 201	Victa Center 101
機器構成:	2ウエイ	2ウエイ
	バスリフロー克ス	バスリフロー克ス
負荷電力:	60 / 100 W	80 / 140 W
インピーダンス:	4 - 8 Ohm	4 - 8 Ohm
周波数範圍:	36 - 38 000 Hz	35 - 38 000 Hz
推奨アング出力:	20 - 100 W	20 - 140 W
効率(1W/1m):	89 dB	90 dB
寸法(WxHxD):	165 x 265 x 230 mm	480 x 155 x 265 mm

技術仕樣子一夕は変更するごたが原則なてご注意くださいます。
