INC 802 - Altoparlante HECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante audio da incasso (modello INC 802)
Dimensioni esterne	Diametro 272 mm
Profondità di incasso	112 mm
Diametro di foro	242 mm
Potenza nominale (musica / picco)	120 W / 200 W
Impedenza	4 - 8 Ohm
Banda passante	32 - 32.000 Hz
Efficienza (1W/1m)	91 dB
Frequenza di crossover	3.500 Hz
Regolazioni disponibili	Livello acuti (treble) e livello medi (midrange)
Tecnologia del tweeter	Swivel (inclinazione fino a 35°) per una diffusione sonora ottimale
Tipo di connessione	Morsetti a pressione automatica
Sezione cavo consigliata	Almeno 1 mm² per < 3 m, 1,5 mm² per > 3 m
Tipo di installazione	Incasso a soffitto o a parete (cartongesso o simile)
Alimentazione	Passiva, richiede amplificatore esterno (30 - 180 W consigliato)
Garanzia	5 anni (primo proprietario)
Manutenzione e pulizia	Spolverare la griglia con un panno morbido e asciutto
Sicurezza	Non utilizzare a volume eccessivo per evitare distorsioni e danni. Spegnere l'amplificatore prima di qualsiasi collegamento.
Riparabilità e ricambi	Contattare il servizio post-vendita HECO tramite il rivenditore

Domande frequenti - INC 802 HECO

Come installare l'altoparlante HECO INC 802 a soffitto o a parete?

Rimuovere la griglia di protezione. Allentare le viti di fissaggio per posizionare i morsetti in posizione A. Inserire l'altoparlante nel foro (diametro 242 mm) quindi serrare le viti: i morsetti si spostano automaticamente in posizione B per fissare l'altoparlante. Profondità di incasso minima: 112 mm.

Che tipo di cavo utilizzare per collegare l'altoparlante?

Utilizzare un cavo per altoparlanti di buona qualità. Per una lunghezza inferiore a 3 m, una sezione di almeno 1 mm² è sufficiente; oltre, optare per 1,5 mm² o più per evitare perdite di qualità.

Come collegare correttamente l'altoparlante all'amplificatore?

Spegnere l'amplificatore. Spellare il cavo per 10-15 mm e attorcigliare le estremità. Premere sulla parte superiore del morsetto, inserire il filo nel foro laterale, quindi rilasciare. Rispettare la polarità: morsetto nero (-) con il terminale negativo dell'amplificatore, morsetto rosso (+) con il positivo. Verificare che nessun filo provochi un cortocircuito.

Qual è la potenza dell'amplificatore consigliata per l'INC 802?

La potenza consigliata in uscita dall'amplificatore è di 30 a 180 W per canale. L'altoparlante accetta una potenza nominale di 120 W (picco 200 W) e un'impedenza di 4-8 Ohm.

Come regolare gli acuti e i medi sull'altoparlante?

L'altoparlante è dotato di due interruttori: uno per il livello acuti (treble) e uno per il livello medi (midrange). Le posizioni consigliate sono: -3 dB per una stanza molto riverberante, 0 dB per una stanza standard, +3 dB per una stanza fortemente smorzata. Consultare la tabella nel manuale per maggiori dettagli.

Cosa fare se sento una distorsione sonora?

Abbassare immediatamente il volume. La distorsione può danneggiare gli altoparlanti. Se persiste a volume moderato, verificare che l'amplificatore non sia in sovraccarico e che le regolazioni tonali siano vicine alla posizione centrale.

Posso installare l'altoparlante in un bagno o in un ambiente umido?

No, l'altoparlante HECO INC 802 non è progettato per ambienti umidi. L'installazione con basso isolamento acustico (piastrelle, superfici vetrate) richiede un'impostazione a -3 dB per compensare la riverberazione, ma l'altoparlante stesso deve rimanere in un luogo asciutto.

Come pulire l'altoparlante?

Utilizzare un panno morbido e asciutto per spolverare la griglia di protezione. Evitare prodotti chimici o acqua che potrebbero danneggiare i componenti. Non pulire mai l'interno dell'altoparlante.

Cosa copre la garanzia HECO di 5 anni?

La garanzia si applica al primo proprietario per difetti di materiale o di fabbricazione. Non copre danni dovuti a installazione errata, sovraccarico, modifiche non autorizzate o parti soggette a usura. Per usufruire della garanzia, contattare il rivenditore con la carta di garanzia e la prova d'acquisto.

Dove trovare i ricambi per l'altoparlante?

Per qualsiasi ricambio (griglia, altoparlante, circuito di adattamento), contattare il servizio post-vendita HECO tramite il rivenditore autorizzato. Non effettuare riparazioni da soli, poiché ciò annullerebbe la garanzia.

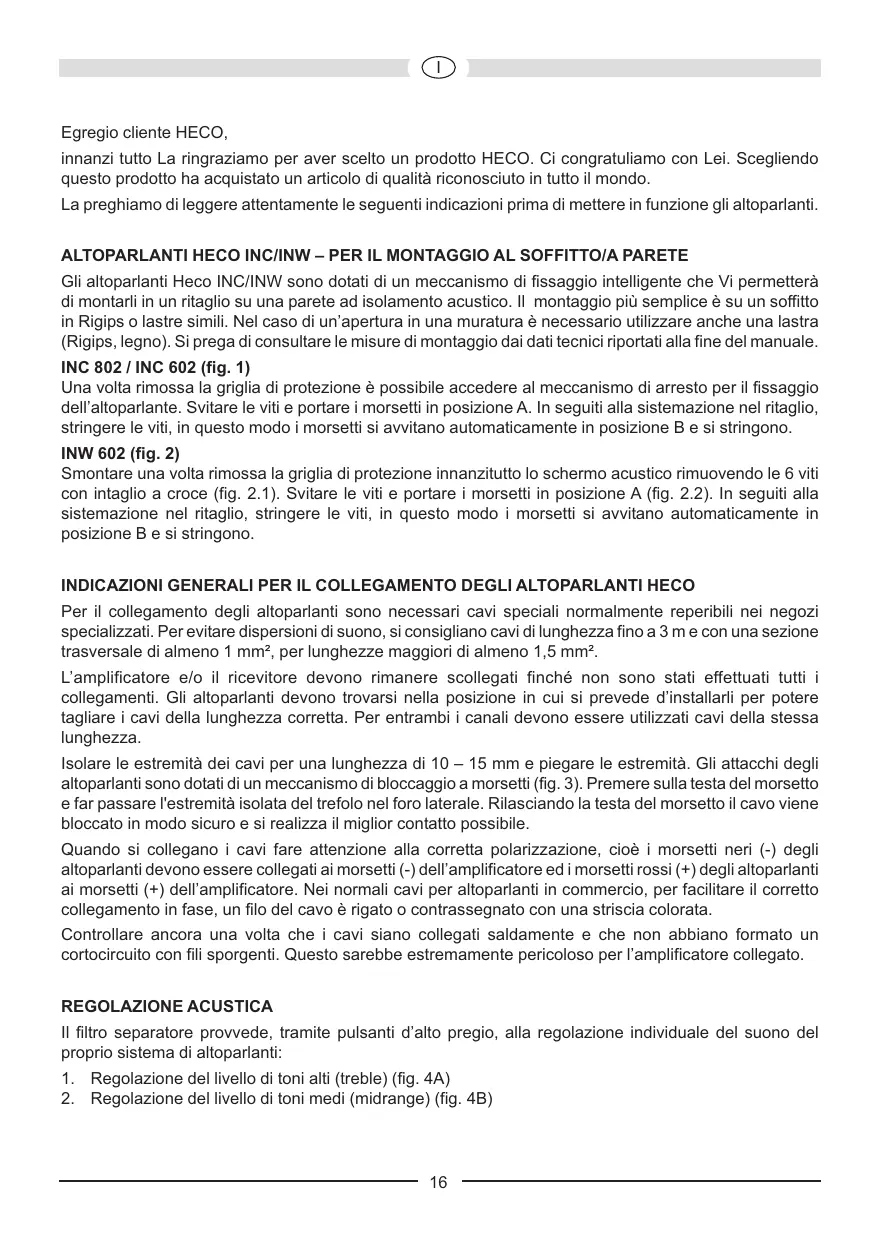

MANUALE UTENTE INC 802 HECO

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo lo"This escondiato, che ha acquisato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

ALTOPARLANTI HECO INC/INW - PER IL MONTAGGIO AL SOFFITTO/A PARETE

Gli altoparlanti Heco INC/INW sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su un soffitto in Rigips o lastre simili. Nel caso di un'apertura in una muratura è necessario utilizzatoanche una lastra (Rigips, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale.

INC 802 / INC 602 (fig.1)

Una volta rimossa la griglia di protezione è possibile accedere al meccanismo di arresto per il fissaggio dell'altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguiti allaSYSTEMazione nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INW 602 (fig. 2)

Smontare una volta rimossa la griglia di protezione innanzitutto lo schermo acustico rimouvendo le 6 viti con intaglio a croce (fig. 2.1). Svitare le viti e portare i morsetti in posizione A (fig. 2.2). In seguiti alla系統azione nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO

Per il collegamento degli altoparanti sono necessari cavi speciali normalmente reperibili nei negoti specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1mm^2 , per lungheze maggiori di almeno 1,5mm^2

L'amplificatore e/o il ricevitore devono rianere scollegati finché non sono stati effettuali tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si preveDE d'installari per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm e piegare le estremità. Gli attacchi degli altoparlanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 3). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciendo la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il correttto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

REGOLAZIONE ACUSTICA

Il filtro separatore provvede,tramite pulsanti d'alto pregio, alla regolazione individuale del suono del proprioystemadi altoparlanti:

1. Regolazione del livello di toni alto (treble) (fig. 4A)
2. Regolazione del livello di toni medi (midrange) (fig. 4B)

Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:

Ambiente acustico	Esempio	Posizione pulsante „treble“	Posizione pulsante „midrange“
Arredi con scarse qualità fonoassorbenti	Locali umidi, superfici riflettenti rigide, piastrelle, grande superfici in vetro, interni scarsamente arredati	-3dB	-3dB
Arredi con normali qualità fonoassorbenti	Moquette, superfici in vetro con tendaggi, arredi in pelle, interni normalmente arredati	0dB	0dB
Arredi con ampia qualità fonoassorbente	Moquette, mobili imbottiti, tendaggi pesanti, interni ampliamenti arredati	+3dB	0dB

Grazie alla technologia „Swivel“, il tweeteter si lascia ruotare di forn a 35^ e consente in tal modo una propaganda ideale e una perfetta regolazione dell'ambiente acustico:

COLLEGAMENTO AD UN AMPLIFICATORE STEREO

Nella figura 5 è illustrato il collegamento di un altoparlante collegato ad un subwoofer (opzione) ad un amplificatore stereo.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale,cisionouna riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto,viene trasmessa maggiore energia ai tweeteter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita posso non diventare pericolosi per le casse più con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeteter non funzionassero a volume basso o medio, fare controllare l'impianto ad un technician.

DATI TECHNICI

	INC 802	INC 602
Potenza max.:	120 / 200 Watt	100 / 180 Watt
Impedenza:	4 - 8 Ohm	4 - 8 Ohm
Frequenza di taglio:	3500 Hz	3500 Hz
Gamma di frequenze:	32 - 32 000 Hz	35 - 32 000 Hz
Potenza amplificatore consigliata:	30 - 180 Watt	30 - 140 Watt
Rendimento (1 Watt/1 m):	91 dB	90 dB
Dimensioni esterne Ø:	272 mm	231 mm
Ritaglio foro Ø:	242 mm	198 mm
Profondità di montaggio:	112 mm	98 mm

INW 602

Potenza max.:	100 / 180 Watt
Impedenza:	4 - 8 Ohm
Frequenza di taglio:	3500 Hz
Gamma di frequence:	38 - 32 000 Hz
Potenza amplificatore consigliata:	30 - 160 Watt
Rendimento (1 Watt/1 m):	90 dB
Dimensioni esterne (LxA):	219 x 306 mm
Ritaglio foro (LxA):	188 x 274 mm
Profondità di montaggio:	75 mm

CON RISERVDA DI APPORTARE MODIFICHE TECNICHE.
