Type de produit	Enceinte audio encastrable (modèle INC 802)
Dimensions extérieures	Diamètre 272 mm
Profondeur d'encastrement	112 mm
Diamètre de découpe	242 mm
Puissance nominale (musique / crête)	120 W / 200 W
Impédance	4 - 8 Ohms
Bande passante	32 - 32 000 Hz
Efficacité (1W/1m)	91 dB
Fréquence de coupure	3 500 Hz
Réglages disponibles	Niveau aigu (treble) et niveau médium (midrange)
Technologie du tweeter	Swivel (inclinaison jusqu'à 35°) pour une diffusion sonore optimale
Type de branchement	Bornes à coinçage automatique
Section de câble recommandée	Au moins 1 mm² pour < 3 m, 1,5 mm² pour > 3 m
Type d'installation	Encastrée au plafond ou au mur (plaque de plâtre ou similaire)
Alimentation	Passive, requiert amplificateur externe (30 - 180 W recommandé)
Garantie	5 ans (premier propriétaire)
Entretien et nettoyage	Dépoussiérer la grille avec un chiffon doux et sec
Sécurité	Ne pas utiliser à volume excessif pour éviter la distorsion et les dommages. Éteindre l'amplificateur avant tout branchement.
Réparabilité et pièces détachées	Contacter le service après-vente HECO via le revendeur

FOIRE AUX QUESTIONS - INC 802 HECO

Comment installer l'enceinte HECO INC 802 dans un plafond ou un mur ?

Retirez la grille de protection. Desserrez les vis de fixation pour placer les bornes en position A. Insérez l'enceinte dans la découpe (diamètre 242 mm) puis serrez les vis : les bornes basculent automatiquement en position B pour fixer l'enceinte. Profondeur d'encastrement minimale : 112 mm.

Quel type de câble utiliser pour brancher l'enceinte ?

Utilisez un câble de haut-parleur de bonne qualité. Pour une longueur inférieure à 3 m, une section d'au moins 1 mm² est suffisante ; au-delà, optez pour 1,5 mm² ou plus pour éviter les pertes de qualité.

Comment brancher correctement l'enceinte à l'amplificateur ?

Éteignez l'amplificateur. Dénudez le câble sur 10-15 mm et torsadez les extrémités. Appuyez sur le dessus de la borne, insérez le fil dans le trou latéral, puis relâchez. Respectez la polarité : borne noire (-) avec la borne négative de l'amplificateur, borne rouge (+) avec la positive. Vérifiez qu'aucun fil ne provoque de court-circuit.

Quelle est la puissance d'amplificateur recommandée pour l'INC 802 ?

La puissance recommandée en sortie d'amplificateur est de 30 à 180 W par canal. L'enceinte accepte une puissance nominale de 120 W (crête 200 W) et une impédance de 4-8 Ohms.

Comment régler les aigus et les médiums sur l'enceinte ?

L'enceinte est équipée de deux commutateurs : un pour le niveau aigu (treble) et un pour le niveau médium (midrange). Les positions recommandées sont : -3 dB pour une pièce très réverbérante, 0 dB pour une pièce standard, +3 dB pour une pièce fortement amortie. Consultez le tableau de la notice pour plus de détails.

Que faire si j'entends une distorsion sonore ?

Baissez immédiatement le volume. La distorsion peut endommager les haut-parleurs. Si elle persiste à volume modéré, vérifiez que l'amplificateur n'est pas en surcharge et que les réglages de tonalité sont proches de la position centrale.

Puis-je installer l'enceinte dans une salle de bain ou un environnement humide ?

Non, l'enceinte HECO INC 802 n'est pas conçue pour les environnements humides. L'installation à faible isolation sonore (carrelage, surfaces vitrées) nécessite un réglage à -3 dB pour compenser la réverbération, mais l'enceinte elle-même doit rester dans un endroit sec.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille de protection. Évitez les produits chimiques ou l'eau qui pourraient endommager les composants. Ne nettoyez jamais l'intérieur de l'enceinte.

Que couvre la garantie HECO de 5 ans ?

La garantie s'applique au premier propriétaire pour les défauts de matériel ou de fabrication. Elle ne couvre pas les dommages dus à une mauvaise installation, une surcharge, une modification non autorisée, ou les pièces d'usure. Pour faire jouer la garantie, contactez votre revendeur avec la carte de garantie et la preuve d'achat.

Où trouver des pièces détachées pour l'enceinte ?

Pour toute pièce détachée (grille, haut-parleur, circuit d'adaptation), contactez le service après-vente HECO via le revendeur agréé. N'effectuez aucune réparation vous-même, car cela annulerait la garantie.

MODE D'EMPLOI INC 802 HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D. GB 7 F 10 NL 13 16 E 19 P 22 25 RUS 28 CHN 31 J 34

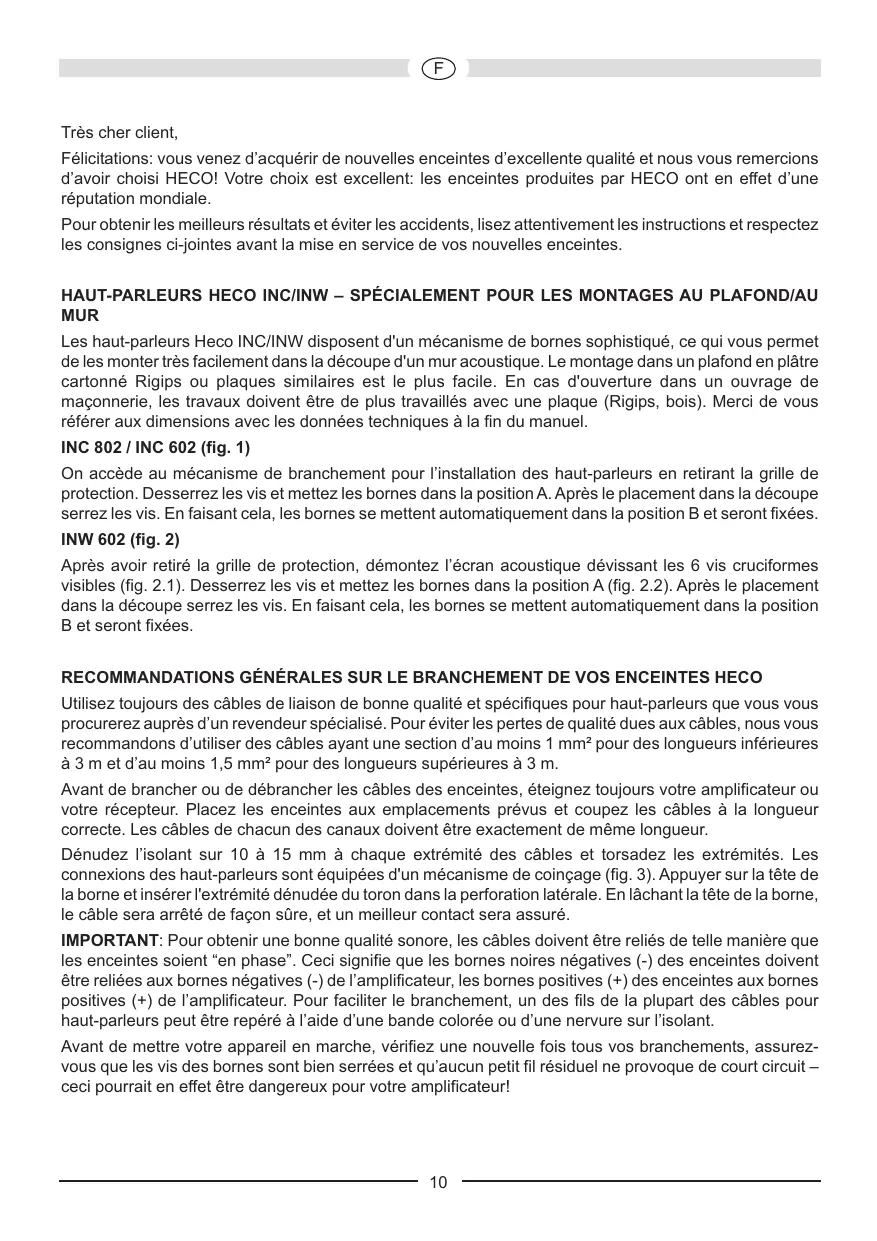

Félicitations : vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi HECO ! Notre choix est excellent : les enceintes produites par HECO ont en effet une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Haut-parleurs HECO inc/inw - specialement pour les montages au plafond/au MUR

Les haut-parleurs Heco INC/INW disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d'un mur acoustique. Le montage dans un plafond en plâtre cartonné Rigips ou plaques similaires est le plus facile. En cas d'ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (Rigips, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel.

INC 802 / INC 602 (fig. 1)

On accède au mécanisme de branchement pour l'installation des haut-parleurs en retirant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découverte, serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

INW 602 (fig. 2)

Après avoir retiré la grille de protection, démontez l'écran acoustique en dévissant les 6 vis cruciformes visibles (fig. 2.1). Desserrez les vis et mettez les bornes dans la position A (fig. 2.2). Après le placement dans la découpe, serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

Recommandations générales sur le branchement de vos enceintes HECO

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 1mm² pour des longueurs inférieures à 3 m et d'au moins 1,5mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les cables des enceintes, éteignez toujours votre amplificateur ou leur récepteur. Placez les enceintes aux emplacements prévus et coupez les cables à la longueur correcte. Les cables de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 3). Appuyez sur la tête de la borne et insérez l'extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sure, et un meilleur contact sera assuré.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

Adaptation acoustique

Le filtrage de fréquences vous offre, grâce à un commutateur de grande qualité, une adaptation sonore individuelle du système de haut-parleurs:

1. Réglage de niveau aigu (treble) fig. (4A)
2. Réglage de niveau medium (midrange) (fig. 4B)

Il est recommandé de procéder au réglage optimal suivant vos goûts d'écoute personnels. Nous recommandons comme réglages de base pour différents espaces d'écoute les positions suivantes du commutateur:

Espace d'écoute	Exemple	Position du commutateur „treble“	Position du commutateur „midrange“
Installation à faible isolation sonore	Espaces humides, surfaces à forte réflexion, carrelage, grandes surfaces vitrées, espaces faiblement meublés	-3dB	-3dB
Installation à isolation sonore moyenne	Moquettes, surfaces vitrées avec rideaux, cuirs, espaces modérément meublés	0dB	0dB
Installation à forte isolation sonore	Moquettes, capitonnages, rideaux rigides, espaces fortement meublés	+3dB	0dB

La technologie « swivel » permet un réglage du haut-parleur des aigus pour une réduction jusqu'à 35 degrés, pour obtenir une diffusion idéale et permettre une adaptation parfaite au lieu d'écoute.

Connexion à un amplificateur stéréo

La figure 5 montre le branchement du haut-parleur avec un subwoofer (option) à un amplificateur stéreo.

Comment éviter d'endommager vos enceintes

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire". Si vous poussez les commandes de graves et d'aigus trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, cela peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crées de puissance soudaines peuvent les détruire.

Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D'autres part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants ; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé, assurez-vous que votre amplificateur peut fournir au moins autant de puissance que la puissance nominale de vos enceintes.

En général...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

	INC 802	INC 602
Puisance nominale:	120 / 200 W	100 / 180 W
Impédance:	4 - 8 Ohm	4 - 8 Ohm
Fréquence de coupure:	3500 Hz	3500 Hz
Bande passante:	32 - 32 000 Hz	35 - 32 000 Hz
Puisance recommendée en sortie de l'amplificateur:	30 - 180 W	30 - 140 W
Éfficacité (1W/ 1m):	91 dB	90 dB
Dimensions extérieures Ø:	272 mm	231 mm
Découpe Ø:	242 mm	198 mm
Profondeur d'encastrement:	112 mm	98 mm
	INW 602
Puisance nominale:	100 / 180 W
Impédance:	4 - 8 Ohm
Fréquence de coupure:	3500 Hz
Bande passante:	38 - 32 000 Hz
Puisance recommendée en sortie de l'amplificateur:	30 - 160 W
Éfficacité (1W/ 1m):	90 dB
Dimensions extérieures (I x h):	219 x 306 mm
Découpe (I x h):	188 x 274 mm
Profondeur d'encastrement:	75 mm

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

Chère HECO cliente, Cher HECO client,

Vous avez bien choisi et êtes le propriétaire d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits HECO.

Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficultés avec votre appareil HECO veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu au votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : - l'appareil soit expédié dans son emballage d'origine, - la carte de contrôle dument remplie soit jointe, - le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie : • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. Dommages ultérieurs à d'autres appareils. Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
