Produkttyp	Einbaulautsprecher (Modell INC 802)
Außenmaße	Durchmesser 272 mm
Einbautiefe	112 mm
Ausschnittdurchmesser	242 mm
Nennbelastbarkeit (Musik / Spitze)	120 W / 200 W
Impedanz	4 - 8 Ohm
Frequenzgang	32 - 32 000 Hz
Empfindlichkeit (1W/1m)	91 dB
Übergangsfrequenz	3 500 Hz
Verfügbare Einstellungen	Höhenpegel (Treble) und Mittenpegel (Midrange)
Hochtöner-Technologie	Swivel (Neigung bis zu 35°) für optimale Schallabstrahlung
Anschlusstyp	Klemmanschlüsse (automatisch)
Empfohlener Kabelquerschnitt	Mindestens 1 mm² für < 3 m, 1,5 mm² für > 3 m
Installationstyp	Einbau in Decke oder Wand (Gipskartonplatte oder ähnlich)
Stromversorgung	Passiv, externer Verstärker erforderlich (30 - 180 W empfohlen)
Garantie	5 Jahre (Erstbesitzer)
Pflege und Reinigung	Gitter mit einem weichen, trockenen Tuch entstauben
Sicherheit	Nicht mit übermäßiger Lautstärke verwenden, um Verzerrungen und Schäden zu vermeiden. Schalten Sie den Verstärker vor jedem Anschluss aus.
Reparierbarkeit und Ersatzteile	Kontaktieren Sie den HECO-Kundendienst über den Händler

Häufig gestellte Fragen - INC 802 HECO

Wie installiere ich den HECO INC 802 Lautsprecher in einer Decke oder Wand?

Entfernen Sie das Schutzgitter. Lösen Sie die Befestigungsschrauben, um die Klemmen in Position A zu bringen. Setzen Sie den Lautsprecher in den Ausschnitt (Durchmesser 242 mm) ein und ziehen Sie die Schrauben fest: Die Klemmen schwenken automatisch in Position B, um den Lautsprecher zu befestigen. Minimale Einbautiefe: 112 mm.

Welches Kabel sollte ich zum Anschließen des Lautsprechers verwenden?

Verwenden Sie ein hochwertiges Lautsprecherkabel. Bei einer Länge von weniger als 3 m ist ein Querschnitt von mindestens 1 mm² ausreichend; bei längeren Strecken wählen Sie 1,5 mm² oder mehr, um Qualitätsverluste zu vermeiden.

Wie schließe ich den Lautsprecher korrekt an den Verstärker an?

Schalten Sie den Verstärker aus. Abisolieren Sie das Kabel auf 10-15 mm und verdrillen Sie die Enden. Drücken Sie auf die Oberseite der Klemme, führen Sie den Draht in die seitliche Öffnung ein und lassen Sie los. Beachten Sie die Polarität: Schwarze Klemme (-) an den Minuspol des Verstärkers, rote Klemme (+) an den Pluspol. Stellen Sie sicher, dass kein Draht einen Kurzschluss verursacht.

Welche Verstärkerleistung wird für den INC 802 empfohlen?

Die empfohlene Ausgangsleistung des Verstärkers beträgt 30 bis 180 W pro Kanal. Der Lautsprecher hat eine Nennbelastbarkeit von 120 W (Spitze 200 W) und eine Impedanz von 4-8 Ohm.

Wie stelle ich die Höhen und Mitten am Lautsprecher ein?

Der Lautsprecher verfügt über zwei Schalter: einen für den Höhenpegel (Treble) und einen für den Mittenpegel (Midrange). Die empfohlenen Positionen sind: -3 dB für einen stark hallenden Raum, 0 dB für einen normalen Raum, +3 dB für einen stark gedämpften Raum. Weitere Details entnehmen Sie bitte der Tabelle in der Bedienungsanleitung.

Was tun, wenn ich Klangverzerrungen höre?

Reduzieren Sie sofort die Lautstärke. Verzerrungen können die Lautsprecher beschädigen. Wenn sie bei moderater Lautstärke bestehen bleiben, überprüfen Sie, ob der Verstärker überlastet ist und ob die Klangregelung nahe der Mittelstellung ist.

Kann ich den Lautsprecher in einem Badezimmer oder einer feuchten Umgebung installieren?

Nein, der HECO INC 802 Lautsprecher ist nicht für feuchte Umgebungen ausgelegt. Bei Installation in schallharten Räumen (Fliesen, Glasflächen) ist eine Einstellung auf -3 dB erforderlich, um den Nachhall zu kompensieren, aber der Lautsprecher selbst muss trocken bleiben.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um das Schutzgitter abzustauben. Vermeiden Sie Chemikalien oder Wasser, die die Komponenten beschädigen könnten. Reinigen Sie niemals das Innere des Lautsprechers.

Was deckt die 5-jährige HECO-Garantie ab?

Die Garantie gilt für den Erstbesitzer bei Material- oder Herstellungsfehlern. Sie deckt keine Schäden durch unsachgemäße Installation, Überlastung, unbefugte Änderungen oder Verschleißteile ab. Um die Garantie in Anspruch zu nehmen, kontaktieren Sie Ihren Händler mit der Garantiekarte und dem Kaufbeleg.

Wo finde ich Ersatzteile für den Lautsprecher?

Für Ersatzteile (Gitter, Lautsprecher, Weiche) kontaktieren Sie den HECO-Kundendienst über den autorisierten Händler. Führen Sie keine Reparaturen selbst durch, da dies die Garantie ungültig macht.

BEDIENUNGSANLEITUNG INC 802 HECO

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verflügung stehenden Rückgabe- und Sammelsystemen zu.

Abbildungen/Illustrations 37

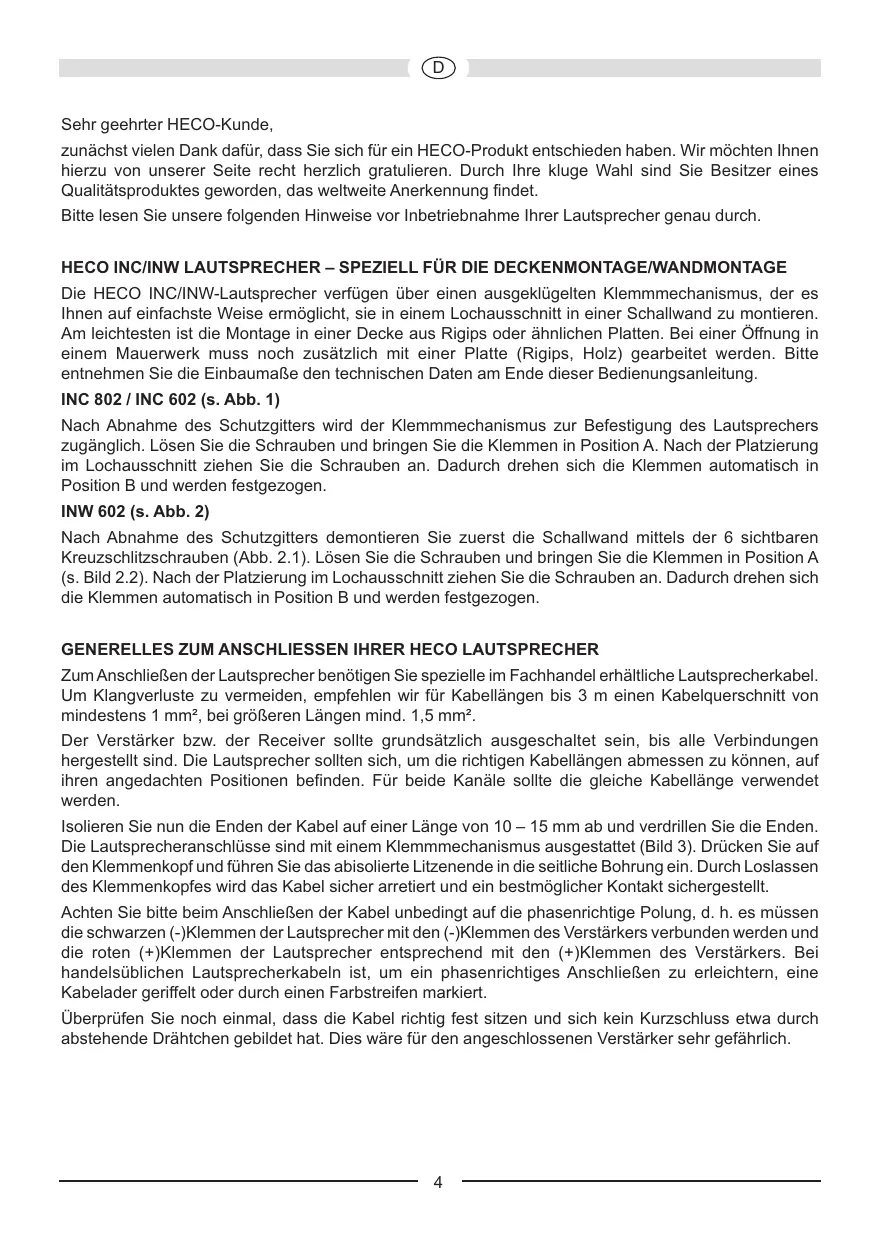

Sehr geehrter HECO-Kunde,

zunachst viel Dank dafür, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren.Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennungfindet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Laufsprecher genau durch.

HECO INC/INW LAUTSPRECHER - SPEZIELL FÜR DIE DECKENMONTAGE/WANDMONTAGE

Die HECO INC/INW-Lautsprecher verfügen über einen ausgeglielten Klemmmechanismus, der es Ihnen auf einfachste Weise erhögt, sie in einem Lochausschnitt in einer Schallwand zu montieren. Am leichtesten ist die Montage in einer Decke aus Rigips oder ähnlichen Platten. Bei einer Öffnung in einem Mauerwerk muss noch zusätzlich mit einer Platte (Rigips, Holz) gearbeitet werden.itte entnehmer Sie die Einbaumaße den technischen Daten am Ende dieser Bedienungsanleitung.

INC 802 / INC 602 (s.Abb.1)

Nach Abnahme des Schutzgitters wird der Klemmmechanismus zur Befestigung des Laufsprechers zugänglich. Lösen Sie die Schrauben und bringen Sie die Klemmen in Position A. Nach der Platzierung im Lochausschnittziehen Sie die Schrauben an. Dadurch drehen sich die Klemmen automatisch in Position B und werden festgezogen.

INW 602 (s. Abb. 2)

Nach Abnahme des Schutzgitters demontieren Sie zuerst die Schallwand mittels der 6 sightbaren Kreuzschlitzschrauben (Abb. 2.1). Lösen Sie die Schrauben und bringen Sie die Klemmen in Position A (s. Bild 2.2). Nach der Platzierung im Lochausschnittziehen Sie die Schrauben an. Dadurch drehen sich die Klemmen automatisch in Position B und werden festgezogen.

GENERELLES ZUM ANSCHLIESSEN IHRER HECO LAUTSPRECHER

Zum Anschlieben der Laufsprecher benötigten Sie spezielle im Fachhandel erhältliche Laufsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 1mm^2 , bei größeren Längen mind. 1,5mm^2 .

Der Verständner bzw. der Receiver sollene grundsätzlich ausgeschelt sein, bis alle Verbindungen hergestellt sind. Die Laatsprecher sollenen sich, um die richtigen Kabellängen abmessen zu konnen, auf ihren angedachten Positionen befinden. Für beiden Kanäle sollene die gleiche Kabellänge verwendet werden.

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab und verdrillen Sie die Enden. Die Lautsprecheranschlüsse sind mit einem Klemmmechanismus ausgestattet (Bild 3). Drücken Sie auf den Klemmenkopf und führen Sie das abisolierte Litzenende in die seitliche Bohrung ein. Durch Loslassen des Klemmenkopfes wird das Kabel safer arretiert und ein bestmöglicher Kontakt sichergestellt.

Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-)Klemmen der Laatsprecher mit den (-)Klemmen des Verstärkers verbunden werden und die roten (+)Klemmen der Laatsprecher entsprechend mit den (+)Klemmen des Verstärkers. Bei handelsüblichen Laatsprechekabeln ist, um ein phasenrichtiges Anschlieben zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwas durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Versteller sehr gefährlich.

AKUSTISCHE ANPASSUNG

Die Frenzweiche bietet Ihnen mittels hochwertiger Schalter eine individuelle klangliche Anpassung des Laufsprechersystems:

1. Hochtonpegelverstellung (treble) (Bild 4A)
2. Mitteltonpegelverstellung (midrange) (Bild 4B)

Es empfeht sich, die optimale Einstellung nach dem persönlichem Hörgeschmack vorzunehmen. Als Grundeinstellung für verschiedene Hörräume empfehlen wir folgende Schalterpositionen:

Hörraum	Beispiel	Schalterposition „treble“	Schalterposition „midrange“
Gering schalldämpfende Einrichtung	Feuchträume, harte Reflexionsflächen, Fliesen, große Glasflächen, Räume mit geringer Möblierung	-3dB	-3dB
Normal schalldämpfende Einrichtung	Teppichböden, Glasflächen mit Vorhang, Ledereinrichtungen, Räume mit normaler Möblierung	0dB	0dB
Stark schalldämpfende Einrichtung	Teppichböden, Polster-einrichtungen, schwere Vorhänge, Räume mit starker Möblierung	+3dB	0dB

Der Höchtöner lassst sich Dank „Swivel"-Technologie bis zu 35 Grad schwenken, um somit ein ideales Abstrahlverhalten zu erzielen und eine perfekte Ausrichtung auf den Hörplatz zu erfolglichen:

ANSCHLUSS AN EINEN STEREO VERSTÄRKER

In Abb. 5 ist der Anschluss der Laufsprecher in Verbindung mit einem Subwoofer (optional) an einen Stereoverträger darestellt.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄllen

Alle HECO-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d. h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftoner und/oder Hochtoner vermehrt Energie zugeführrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Sollten Sie einen Veränder berisizen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, konnen brachiale Lautstärken zur Zerstörung der Laatsprecher führen - was aberrecht seitten vorkommen.

Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel Schneller übersteuert werden konnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für ihre Lautsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verträker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.

IM ALLGEMEINEN...

konnen Verstärker, Tuner und CD/DVD Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollten ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, halten Sieitte ihre Anlage vom Fachmann daraufhin überprüfen.

TECHNISCHE DATEN

	INC 802	INC 602
Belastbarkeit:	120 / 200 Watt	100 / 180 Watt
Impedanz	4 - 8 Ohm	4 - 8 Ohm
Übergangsfrequency:	3500 Hz	3500 Hz
Frequenzbereich:	32 - 32.000 Hz	35 - 32.000 Hz
Empfohlene Veränderkerleistung:	30 - 180 Watt	30 - 140 Watt
Wirkungsgrad (1 Watt/1 m):	91 dB	90 dB
Außenmaß Ø:	272 mm	231 mm
Lochausschnitt Ø:	242 mm	198 mm
Einbautiefe:	112 mm	98 mm
	INW 602
Belastbarkeit:	100 / 180 Watt
Impedanz	4 - 8 Ohm
Übergangsfrequency:	3500 Hz
Frequenzbereich:	38 - 32.000 Hz
Empfohlene Veränderkerleistung:	30 - 160 Watt
Wirkungsgrad (1 Watt/1 m):	90 dB
Außenmaß (B x H):	219 x 306 mm
Lochausschnitt (BxH):	188 x 274 mm
Einbautiefe:	75 mm

Technische Änderungen vorbehalten.

Dear HECO Customer,

Wir gratulieren Ihn! Durch ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfren sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermitteligt es für HECO HiFi-Produkte 5 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahl der Garantiezeit beseitigen wir etwa Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch und Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgschädgen sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßigen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass · das Produkt in einwandfreiier Originalverpackung verschirt wird, · die Kontrollkarte ausgefüllt dem Produkt beiliegt · die Kaufquittung begebung ist.
5. Von der Garantie ausgenommen sind: • Leuchmittel • Verschleitsteile • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eigenecht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei了我的 Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel Name and address of the dealer/stamp

Käufer/Customer

Name/Name

StraBe/Street

PLZ, Ort/City

Land/Country

Kaufdatum/buying date

Nur gültig in Verbindung mit ihrer Kaufquittung!
