Producttype	Inbouwluidspreker (model INC 802)
Buitenafmetingen	Diameter 272 mm
Inbouwdiepte	112 mm
Uitsnijding diameter	242 mm
Nominaal vermogen (muziek / piek)	120 W / 200 W
Impedantie	4 - 8 Ohm
Frequentiebereik	32 - 32.000 Hz
Gevoeligheid (1W/1m)	91 dB
Scheidingsfrequentie	3.500 Hz
Beschikbare aanpassingen	Hoog (treble) en medium (midrange) niveau
Tweeter-technologie	Swivel (kantelbaar tot 35°) voor een optimale geluidsverspreiding
Aansluitingstype	Automatische klemverbindingen
Aanbevolen kabeldoorsnede	Minstens 1 mm² voor < 3 m, 1,5 mm² voor > 3 m
Installatietype	Inbouw in plafond of muur (gipsplaat of vergelijkbaar)
Voeding	Passief, vereist externe versterker (30 - 180 W aanbevolen)
Garantie	5 jaar (eerste eigenaar)
Onderhoud en reiniging	Stof het rooster af met een zachte, droge doek
Veiligheid	Niet gebruiken op overmatig volume om vervorming en schade te voorkomen. Schakel de versterker uit voordat u aansluitingen maakt.
Repareerbaarheid en reserveonderdelen	Neem contact op met HECO-klantenservice via de dealer

Veelgestelde vragen - INC 802 HECO

Hoe installeer ik de HECO INC 802 luidspreker in een plafond of muur?

Verwijder het beschermrooster. Draai de bevestigingsschroeven los om de klemmen in positie A te plaatsen. Plaats de luidspreker in de uitsparing (diameter 242 mm) en draai de schroeven vast: de klemmen draaien automatisch naar positie B om de luidspreker te bevestigen. Minimale inbouwdiepte: 112 mm.

Welk type kabel moet ik gebruiken om de luidspreker aan te sluiten?

Gebruik een luidsprekerkabel van goede kwaliteit. Voor een lengte van minder dan 3 m is een doorsnede van minimaal 1 mm² voldoende; daarboven kiest u 1,5 mm² of meer om kwaliteitsverlies te voorkomen.

Hoe sluit ik de luidspreker correct aan op de versterker?

Schakel de versterker uit. Stripp de kabel 10-15 mm en draai de uiteinden in elkaar. Druk op de bovenkant van de klem, steek de draad in het zijgat en laat los. Houd de polariteit aan: zwarte klem (-) met de negatieve aansluiting van de versterker, rode klem (+) met de positieve. Controleer of er geen draad kortsluiting veroorzaakt.

Wat is het aanbevolen versterkervermogen voor de INC 802?

Het aanbevolen versterkeruitgangsvermogen is 30 tot 180 W per kanaal. De luidspreker accepteert een nominaal vermogen van 120 W (piek 200 W) en een impedantie van 4-8 Ohm.

Hoe stel ik de hoge en middentonen op de luidspreker in?

De luidspreker is voorzien van twee schakelaars: één voor het hoog (treble) en één voor het midden (midrange). De aanbevolen standen zijn: -3 dB voor een zeer galmende ruimte, 0 dB voor een standaard ruimte, +3 dB voor een sterk gedempte ruimte. Raadpleeg de tabel in de handleiding voor meer details.

Wat moet ik doen als ik geluidsvervorming hoor?

Verlaag onmiddellijk het volume. Vervorming kan de luidsprekers beschadigen. Als het bij matig volume aanhoudt, controleer dan of de versterker niet overbelast is en of de toonregelingen dicht bij de centrale stand staan.

Kan ik de luidspreker in een badkamer of vochtige omgeving installeren?

Nee, de HECO INC 802 luidspreker is niet ontworpen voor vochtige omgevingen. Installatie met lage geluidsisolatie (tegels, glasoppervlakken) vereist een instelling van -3 dB om galm te compenseren, maar de luidspreker zelf moet in een droge ruimte blijven.

Hoe reinig ik de luidspreker?

Gebruik een zachte, droge doek om het beschermrooster af te stoffen. Vermijd chemicaliën of water die de componenten kunnen beschadigen. Maak de binnenkant van de luidspreker nooit schoon.

Wat dekt de 5-jarige HECO-garantie?

De garantie geldt voor de eerste eigenaar voor materiaal- of fabricagefouten. Het dekt geen schade als gevolg van onjuiste installatie, overbelasting, ongeautoriseerde wijzigingen of slijtageonderdelen. Om aanspraak te maken op de garantie, neemt u contact op met uw dealer met de garantiekaart en het aankoopbewijs.

Waar kan ik reserveonderdelen voor de luidspreker vinden?

Neem voor reserveonderdelen (rooster, luidspreker, aanpassingscircuit) contact op met de HECO-klantenservice via de erkende dealer. Voer zelf geen reparaties uit, omdat dit de garantie ongeldig maakt.

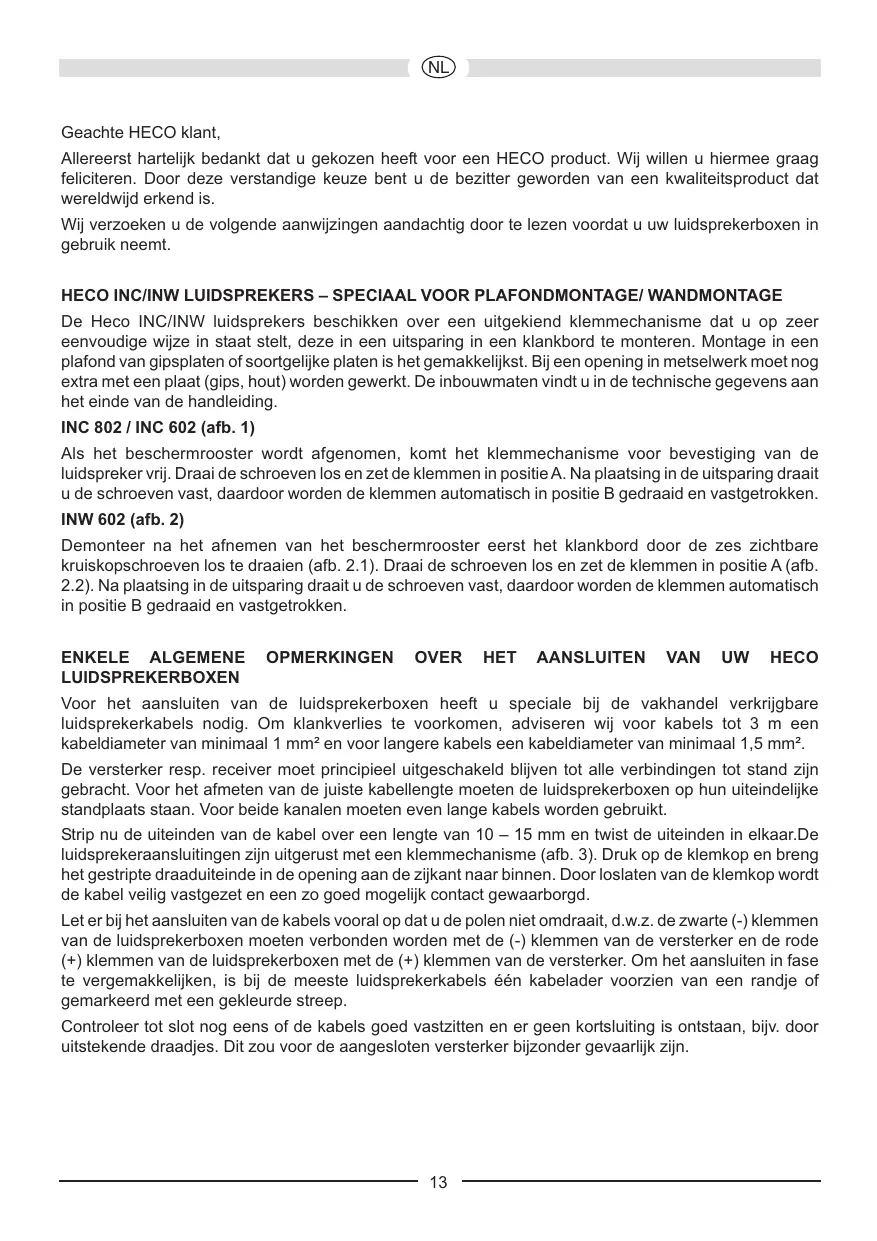

GEBRUIKSAANWIJZING INC 802 HECO

Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij wilnen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

HECO INC/INW LUIDSPREKERS - SPECIALAAL VOOR PLAFONDMONTAGE/ WANDMONTAGE

De Heco INC/INW luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage in een plafond van gipsplaten of soortgelijke platen is het gemakkelijkst. Bij een opening in metselwerk要去 nog extra met een plank (gips, hout) worden gewerkt. De inbauwmaten vindt u in de technische gegevens aan het einde van de handleiding.

INC 802 / INC 602 (afb. 1)

Als het beschemrooster worden afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los en zet de klemmen in positie A. Naplaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

INW 602 (afb. 2)

Demonteer na het afnemen van het beschemrooster eerst het klankbord door de zes zichtbare kruiskopschroeven los te draaien (afb. 2.1). Draai de schroeven los enzet de klemmen in positie A (afb. 2.2). Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEEN VAN UW HECO LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1mm^2 en voor langere kabels een kabeldiameter van minimaal 1,5mm^2 .

De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellenge te moeten de luidsprekerboxen op hun uiteindelijkke standplaats staan. Voor beiden kanalen要去en even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lenghte van 10 - 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uitergrust met een klemmechanisme (afb. 3). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant maar binnen. Door loslaten van de klemkop worden de kabel聹ig vastgezet en een zo goed möglichk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen Niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fasa te vergemakkelijken, is bij de meeste luidsprekerkabels een kabelader voorzien van een randje of gemarkeeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

AKOESTISCHE AANPASSING

Met kwalitatief hoogwaardige schakelaarskest u een andere freiorentie kiezen voor het aanpassen van de klankkleur van het luidsprekersystem:

1. Hoge-toneninstelling (treble) (afb. 4A)
2. Middentoneninstelling (midrange) (afb. 4B)

Het worden aanbevolen een instelling te kiezen die optimaal aansluit op de persoonlijke smaak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten:

Ruihte	Voorbeeld	Schakelstand „treble“	Schakelstand „midrange“
Ruiammen met weinig geluidsdemping	Natte ruimten, harde reflecterende vlakken, tegels, grote glasvlakken, spaarzaam ingeringe ruiammen	-3dB	-3dB
Ruiammen met normale geluidsdemping	Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting	0dB	0dB
Ruiammen met veel geluidsdemping	Vloerbedekking, wandbekledging, zware gordijnen, ruimten met een uitgebrende inrichting	+3dB	0dB

De luidspreker voor hoge tonen kan dankzij de „Swivel"-technologie tot 35 graden draaien, zodate een ideale stralingshoek worden verkreten om een perfecte afstelling möglich te makeen voor deplaats waar wordt geluisterd:

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 5 is de aansluiting van de luidspekers in combinatie met een subwoofer (als optie) op een stereoversterker weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle HECO-luidsprekerboxen zijn zodiacig geconstruerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energiaaar de lagetonen- en/of de hogetonnenluidspreker, waardoor deze bij een groot volume defect können raken.

Als u in het bezit bent van een versterker die een veel groteruitgangsvermogen heeft dan dat waarmee de boxen belast+kennen worden, kennen de luidsprekers bij een extream volume defect raken - hoewel dit maar zelden voorkomt.

Versterkers met een geldig uitgangsvermögen können daarentegen al bij een middelmatig volume een risico vormen voor de boxen, waar dat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare verrormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er waarom bij het instellen van het volume op dat er geen verrorming optreedt en zet de regelaar zodra u hoort dat het geluid verrormd worden, op een lagere stand. Wie het geluid van zich installatie graag hard zet,要去ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast konnen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus nicht alleen bij goedkope producten - Niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetoneluidsprekersuitvallen terwijl het geluid zacht of in ieder geval Niet hard staat, LASTUw installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

	INC 802	INC 602
Belasthaarheid:	120 / 200 Watt	100 / 180 Watt
Impedantie:	4 - 8 Ohm	4 - 8 Ohm
Scheidingsfrequentie:	3500 Hz	3500 Hz
Frequentiebereik	32 - 32 000 Hz	35 - 32 000 Hz
Aanbevolen versterkervermögen:	30 - 180 Watt	30 - 140 Watt
Bruibare gevoeligheid (1 Watt/1 m):	91 dB	90 dB
Buitenafmetingen Ø:	272 mm	231 mm
Uitsparing Ø:	242 mm	198 mm
Montagediepte:	112 mm	98 mm

	INW 602
Belasthaarheid:	100 / 180 Watt
Impedantie:	4 - 8 Ohm
Scheidingsfrequentie:	3500 Hz
Frequentiebereik	38 - 32 000 Hz
Aanbevolen versterkervermogen:	30 - 160 Watt
Bruibare gevoeligheid (1 Watt/1 m):	90 dB
Buitenafmetingen (BxH):	219 x 306 mm
Uitsparing (BxH):	188 x 274 mm
Montagediepte:	75 mm

TECHNISCHE WIJZIGEN GOORBEHOUDEN.
