Tipo de producto	Reproductor de CD portátil
Marca	PHILIPS
Modelo	AZ7374
Dimensiones (L x A x P)	134 x 30.5 x 154 mm
Peso (sin/con pilas)	Aproximadamente 250 / 290 gramos
Alimentación	2 pilas AA/LR6/UM3 (1.5 V) o adaptador de corriente 4.5 V CC / 400 mA (AY 3160)
Autonomía con pilas alcalinas	5.5 h (ESA inactivo) / 4.5 h (ESA activo)
Recarga de pilas	Pilas NiCad Philips, tiempo de carga 5.5 h
Modos de reproducción	SHUFFLE, SHUFFLE REPEAT ALL, REPEAT 1, REPEAT ALL, SCAN, PROGRAM (máx. 25 pistas)
Procesamiento de audio	DSP (Rock, Pop, CAR, Incredible Surround), ESA (Absorción Electrónica de Choques)
Salidas	Toma de auriculares LINE OUT / Ω (3.5 mm)
Respuesta en frecuencia	20 - 20000 Hz
Relación señal/ruido	Típ. 95 dBA
Distorsión armónica total	Típ. 0.05 %
Pantalla	Retroiluminada (alimentación de red) o 10 s con pilas
Funciones	RESUME/HOLD, OPEN, PLAY/PAUSE, STOP, PREV/NEXT, PROG, MODE, VOLUME, DSP, ESA
Mantenimiento	No limpiar la lente; la carcasa se puede limpiar con una gamuza húmeda
Recomendaciones de seguridad	No usar los auriculares a volumen alto ni mientras conduce
Accesorios incluidos	Adaptador de corriente AY 3160 (opcional), pilas (no incluidas)

Preguntas frecuentes - AZ7374 PHILIPS

¿Cómo insertar un CD en el reproductor AZ7374?

Deslice la corredera OPEN lateralmente para abrir el compartimento, inserte un CD de audio con la cara impresa hacia arriba, luego cierre la tapa presionando el lado derecho. Presione ▶II para iniciar la reproducción.

¿Por qué el reproductor no se enciende con pilas?

Verifique que las pilas estén insertadas correctamente (respete las polaridades) y que sean nuevas. Si los contactos están sucios, límpielos con un paño seco. Presione ▶II para iniciar la reproducción.

¿Cómo usar la función RESUME/HOLD?

El interruptor RESUME/HOLD tiene tres posiciones: a la izquierda (RESUME activado), en el medio (reanudación memorizada) y a la derecha (HOLD, todas las teclas desactivadas). En la posición HOLD, la función RESUME se activa automáticamente.

¿Qué hacer si la pantalla muestra 'HOLD'?

El interruptor HOLD está activado: deslícelo hacia la izquierda para desactivar el bloqueo de teclas. En la posición HOLD, todas las teclas están inactivas.

¿Cómo programar el orden de reproducción de las pistas?

Use las teclas ◀◀ o ▶▶ para seleccionar una pista, luego presione PROG para memorizarla. Puede programar hasta 25 pistas. En modo STOP, presione ▶II para reproducir el programa.

¿Por qué el salta o se interrumpe el sonido?

Active la función ESA (Absorción Electrónica de Choques) deslizando el interruptor ESA hacia la derecha para evitar cortes debidos a golpes o vibraciones. Si aparece el mensaje 'SORFY', la memoria ESA está vacía; evite sacudidas prolongadas.

¿Cómo limpiar un CD rayado o sucio?

Para limpiar un CD, frote en línea recta desde el centro hacia la periferia con un paño suave y sin pelusa. No use solventes. Si el CD no se sujeta bien en el cubo, frote el borde del orificio central con un lápiz.

¿Cuál es la duración de las pilas y cómo recargarlas?

Las pilas alcalinas ofrecen 5.5 h (ESA inactivo) o 4.5 h (ESA activo). Para recargar pilas NiCad Philips, enchufe el adaptador de corriente, presione STOP ■; la pantalla muestra 'CHARGE' y luego 'FULL' después de aproximadamente 5.5 h.

¿Puedo conectar el reproductor a un equipo de música o a un coche?

Sí, use la toma LINE OUT / ☎ para conectar un cable de señal a su equipo de música o un cassette adaptador para el autoestéreo. Ajuste el volumen del reproductor al máximo (10) y ajuste el volumen en el otro dispositivo.

¿Qué hacer si el CD no se reproduce o si aparece 'no dISC'?

Verifique que el CD esté insertado con la cara impresa hacia arriba, que el compartimento esté bien cerrado y que el disco no esté sucio ni rayado. En caso de condensación, deje el aparato en un lugar caliente hasta que se evapore la humedad.

MANUAL DE USUARIO AZ7374 PHILIPS

Instrucciones de manejo

Bedienungsanleitung

Gebruiksaanwijzing

Funcionamiento......40-44

Información general .....45

Detección de

anomalías......46-47

Deutsch

17 = nombre total de plages /

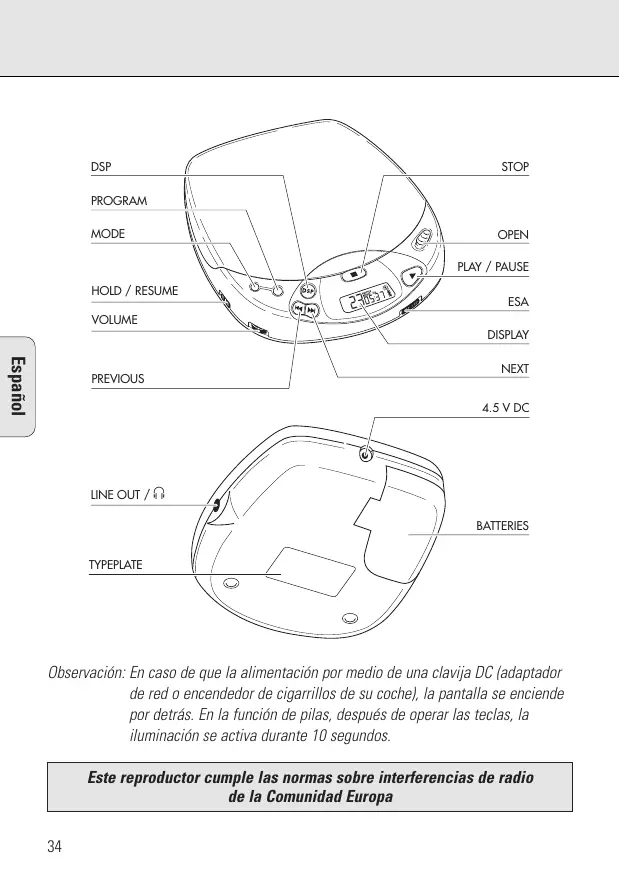

Observación: En caso de que la alimentación por medio de una clavija DC (adaptador de red o encendedor de cigarrillos de su coche), la pantalla se enciende por detrás. En la función de pilas, después de operar las teclas, la iluminación se activa durante 10 segundos.

Este reproductor cumple las normas sobre interferencias de radio de la Comunidad Europa

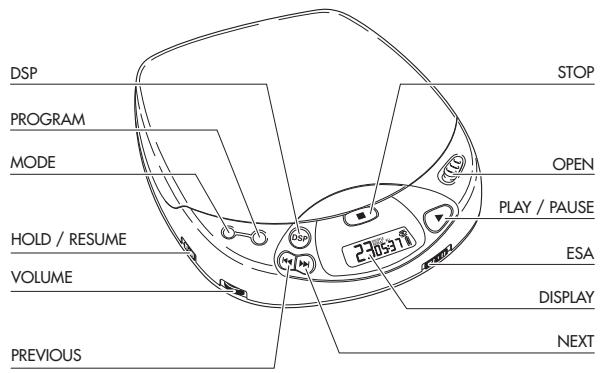

Pantalla......Ofrece información sobre los diferentes modos de funcionamiento, piezas musicales y tiempos.

▶ Botón para seleccionar la pieza musical siguiente, o si se mantiene pulsado, para seleccionar un fragmento concreto del disco.

Botón para seleccionar la pieza musical anterior, o si mantiene pulsado, para seleccionar un fragmento anterior del disco.

VOLUME......Ajusta el volumen de la salida de los auriculares.

RESUME/HOLD ......Conmutador para la activación de la función RESUME (reanudación de reproducción) y/o de la función HOLD (bloqueo de todos los botones).

MODE O....Botón para la selección de los modos de funcionamiento: SHUFFLE→SHUFFLE REPEAT ALL→REPEAT 1→REPEAT ALL →SCAN→desactivado

PROG P......Botón para registrar piezas musicales en un programa y para la revisión del programa.

DSP ......Digital Sound Processing: (Proceso de audio digital) Botón para seleccionar los diferentes ajustes de sonido de la salida de auriculares: ROCK→POP→CAR→INCREDIBLE SURROUND→desactivado

STOP ■......Botón para detener la reproducción del CD, anular diversos ajustes, apagar el reproductor y activar el recargador.

OPEN......Botón deslizador para abrir la tapa del reproductor.

▶II......Botón para comenzar o detener momentáneamente el reproductor de CD.

ESA ...... Electronic Shock Absorption: (Absorción electrónica de impactos) Conmutador para activar la memoria electrónica intermedia y obtener un sonido libre de perturbaciones.

LINE OUT / 📞......Enchufe de auriculares (3.5mm).

4,5 V DC......Enchufe para alimentación externa.

Battery compartment (Compartimento de las pilas) para insertar las pilas.

Accesorios

Accesorios para la fuente de alimentación

AY 3160 Adaptador de red de 4,5 V/400 mA de corriente directa, positivo al centro Observación: Use solamente el adaptador AY 3160, su equipo puede resultar dañado por el uso de otros productos.

AY 3361 - Pilas de Nicad para recargar en el interior de la unidad.

Adaptador de red

1 Asegúrese de que el voltaje local corresponde con el del adaptador (véase accesorios).
2 Conecte el adaptador de red a la toma 4,5 V DC del reproductor y al enchufe mural.
- Desconecte siempre el adaptador cuando no lo utilice.

Pilas, tipo LR6, UM3 o AA (incluidas u opcionales)

- Abra el compartimento de las pilas e inserte las pilas recargables ó 2 pilas alcalinas.

Tiempo de reproducción aproximado en condiciones normales:

Pilas alcalinas: 5.5 horas (ESA apagado) 4.5 horas (ESA encendido)

- Retire las pilas cuando se agoten o cuando no vaya a utilizar el reproductor durante un largo período de tiempo.

Observación: En la esquina superior derecha de la pantalla se indica el estado de carga de las pilas:

-Pilas cargadas: ninguna indicación
-Pilas débiles: se enciende el símbolo ☐. Este símbolo no aparece si se utilizan pilas recargables.
-Pilas agotadas: parpadea el símbolo ⊃ y el mensaje ¿¿¿¿¿ aparece.
Reemplace las pilas o conecte el adaptador de la red principal.

Todas las pilas contienen sustancias químicas por lo que se recomienda deshacerse de ellas con precaución.

Cómo conectar los auriculares (incluidos)

- Conecte los auriculares suministrados (16 ohms/clavija de 3.5) a la toma LINE OUT/☐.

Observaciones: Utilice también esta clavija para conectar su sistema de alta fidelidad HiFi (cable de señal) o la radio de su coche (cassette adaptadora o cable de señal). En ambos casos el volumen del reproductor debe ajustarse al máximo (10).

Advertencia sobre el uso de auriculares

Protección del oído: No eleve en exceso el volumen cuando use los auriculares. Los especialistas del oído advierten que un uso continuado de los auriculares a elevado volumen puede dañar irreversiblemente el sentido del oído.

Seguridad vial: No utilice los auriculares durante la conducción, ya que entraña un riesgo para el tráfico y está prohibido en numerosos países. Aún cuando los auriculares sean del tipo abierto, diseñados para no perder la percepción de sonidos exteriores, no eleve el volumen a niveles que le impidan oír lo que sucede a su alrededor.

Recarga de las pilas Philips en el interior de la unidad

Las pilas se recargan cuando el adaptador está conectado a la red, el equipo se encuentra apagado y se presiona la tecla STOP ■.

→ Durante la recarga, la pantalla indica: CHARGE y
Tiempo de recarga aproximado: 5,5 horas.
→ Si las pilas se han recargado la pantalla indica: FULL y

Observaciones:

• Cuando utilice pilas recargables, le recomendamos que utilice exclusivamente las pilas Philips, ya que las pilas de Níquel-Cadmio no pueden recargarse a bordo.
• Para aprovechar la vida útil de las pilas, la operación de carga se interrumpirá automáticamente a temperaturas ambiente elevadas (La indicación de la pantalla: H0E).

DATOS TÉCNICOS

Índice de frecuencias....20 - 20000 Hz

Relación señal a ruido......típ. 88 dBA

Separación de canales .....típ. 70 dBA

Distorsión armónica total......típ. 0,05 %

Conversión .... Convertidor D/A de tren de bits

Pilas....2 x 1,5 V, tipo AA / LR6 / UM3

Dimensiones (anch. x alt. x prof.)....134 x 30,5 x 154 mm

Peso (sin/con pilas)....250/290 gramos aproxim.

Inserción del disco

- Presione suavemente el centro del disco para que ajuste perfectamente.

Extracción del disco

- Sostenga el disco por el borde y presione ligeramente el centro.

Reproducción de un CD

1 Pulse hacia un lado la tecla OPEN para levantar la tapa.
2 Inserte el disco CD con la etiqueta de imprenta hacia arriba.
3 Pulse hacia abajo por la parte derecha para cerrar la tapa.

→ Indicación en pantalla: (ejemplo) 17 = Total de piezas musicales / 51:06 = El tiempo total de reproducción

Open Play + Pause

175 1:06

4 Pulse la tecla ▶II para comenzar la reproducción del CD.

→ Indicación en pantalla: (ejemplo) 4 = Número de la pieza que se escucha/ 2:56 = Tiempo transcurrido de la pieza que se escucha

4 2:56

5 Ajuste el sonido por medio de los controles VOLUME y DSP.

6 Se puede interrumpir la reproducción al pulsar la tecla ▶II. Si pulsa la tecla ▶II otra vez, continúa de nuevo la reproducción.

→ Indicación en pantalla: Tiempo de la posición actual (parpadea)

7 Pulse la tecla STOP ■ para parar el reproductor de CD.

→ Indicación en pantalla: Número total piezas/ Tiempo total de reproducción.

- Si pulsa otra vez la tecla STOP ■ el equipo se desconecta.

Observación: El equipo se desconecta automáticamente si no pulsa ninguna tecla en 90 segundos.

Selección de otra pista (pieza musical)

- Pulse brevemente las teclas ◀◀ o ▶▶ una vez/varias veces para saltar hasta el comienzo de la pista actual/previa o siguiente.

MODE PROG. DSP

→ Indicación en pantalla: El número de pieza seleccionado.
→ Durante la reproducción: La reproducción del disco continúa automáticamente con la pista seleccionada.
→ Desde la posición de parada: pulse ▶II para dar comienzo a la reproducción.

Búsqueda de un fragmento durante la reproducción

1 Mantenga pulsado ◀◀ o ▶▶ para localizar un fragmento determinado en uno u otro sentido.

→ Después de dos segundos, la búsqueda prosigue a alta velocidad.

2 Libere el botón cuando haya localizado el fragmento deseado.

Observación: Se puede realizar la búsqueda, dentro de una pieza en concreto, cuando se encuentre en las funciones de SHUFFLE, REPEAT 1 ó PROGRAM. No es posible la búsqueda en la modalidad de SCAN.

MODE o – Diferentes modos de reproducción

- Con el botón MODE ○ se activan sucesivamente los distintos modos de reproducción:

MODE PROG. DSP VOL

SHUFFLE: (al azar) Las pistas se reproducen en un orden aleatorio hasta que lo han hecho todas.

SHUFFLE REPEAT ALL: (repetición al azar) Todas las pistas se reproducen de forma repetida en un orden aleatorio, hasta que se desactiva el modo.

REPEAT 1: (repetición) La pieza musical se repite varias veces hasta que se desactiva el modo.

REPEAT ALL: El disco entero se repite hasta que se desactiva el modo.

SCAN: (exploración) Se explora cada una de las pistas durante 10 segundos hasta que se desactiva el modo o se han reproducido, una por una, todas las piezas.

→ La pantalla indica el modo de reproducción seleccionado.
→ Durante la reproducción: El disco continúa automáticamente con el modo de reproducción seleccionado.
→ En posición de STOP (parado): Pulse el botón ▶II para comenzar la reproducción.

Observaciones:

• Se pueden elegir entre una variedad de 12 modos diferentes, al mezclar con PROGRAM los modos mencionados.
• Para desactivar todos los modos, pulse la tecla MODE .

PROG – programación de pistas (máximo de 25)

1 Seleccione la pieza deseada con PREV ◀◀ o NEXT ▶▶.
2 Tan pronto como aparezca la pieza deseada en la pantalla, pulse el botón PROG para registrar la pieza en la memoria.

→ Indicación en pantalla: Número de la pieza / P / número total de piezas registradas, ej.

8 P03 PROGRAM

Observaciones:

• Si trata de registrar más de 25 piezas, la pantalla indica FULL.
• Si pulsa PROG sin haber seleccionado una pieza, la pantalla indica SELECTE.

FULL PROGRAM

SELECT

Reproducción de un programa

• Si ha seleccionado las piezas en el modo STOP, pulse la tecla PLAY/PAUSE ▶II.
• Si ha seleccionado las piezas durante la reproducción, pulse primero la tecla STOP ■ y a continuación la tecla PLAY/PAUSE ▶II.

→ Indicación en pantalla: PROGRAM

→ El programa se reproduce en el modo seleccionado (ej. shuffle).

Para examinar las piezas

- Pulse la tecla PROG hasta sobrepasar 2 segundos.

→ Indicación en pantalla: Cada una de las piezas registradas parpadea en la pantalla brevemente por unos momentos.

Para borrar el programa en el modo STOP

- Pulse la tecla STOP ■ para borrar el programa.

→ PROGRAM desaparece de la pantalla y el programa desaparece.
→ En la pantalla aparece brevemente CLEAR.

Observación: Si se interrumpe el suministro de energía o se abre la tapa, el programa desaparece.

ESA – Memoria Electrónica de Absorción de Impactos

- Active la memoria ESA deslizando hacia la derecha el interruptor del mismo nombre.

PLAY Pulse F-5A

→ El símbolo ESA se enciende en la pantalla.
La memoria ESA almacena constantemente los datos del CD que van a ser reproducidos más tarde, de forma que se evitan las posibles discontinuidades en la reproducción producidas por los baches y las vibraciones.

→ Los baches o vibraciones prolongadas pueden vaciar la memoria ESA completamente. En tal caso, la pantalla indicará sorry y el sonido desaparecerá.

Observación: Cuando se activa o desactiva la función ESA, la reproducción del CD se retrasará o interrumpirá durante un breve período.

RESUME / HOLD

RESUME – reproducción desde la última detención

• Active la función RESUME deslizando el interruptor RESUME/HOLD a la posición central.
• Si detiene la reproducción con el botón STOP ■, la última posición reproducida quedará memorizada.
• Pulse la tecla ▶II para reanudar la reproducción del disco desde la posición en la que se interrumpió.

MODE PROG. VOL

HOLD – bloqueo de todos los botones

- Active la función HOLD deslizando el interruptor RESUME/HOLD totalmente hacia la derecha.

→ De esta forma, todos los botones quedan bloqueados, y no funcionarán hasta que se desactive la función HOLD. Si se pulsa cualquier botón (excepto OPEN), la pantalla indicará la situación de bloqueo (HOLD).

Observaciones:

-En la posición HOLD, se activa automáticamente la función de reanudación.
-No abra el compartimento del disco, o de lo contrario se perderá la información sobre la última posición reproducida.

Mantenimiento

• No limpie nunca la lente Ⓧ!
• No exponga el reproductor, las pilas ni los discos a la lluvia o a la humedad, arena, polvo y evite el exceso de calor originado por equipos de calefacción o por la luz directa del sol, por ejemplo, en el interior de un coche aparcado al sol.

- La lente puede empañarse si el reproductor sufre un aumento de la temperatura ambiente. En tal caso resultará imposible la reproducción de un CD. En lugar de limpiar la lente, espere a que la unidad se adapte a la nueva temperatura.

- Limpie el reproductor de CD con un paño suave ligeramente humedecido. No utilice

productos de limpieza, ya que podrían dañar el acabado de la unidad.

- Sostenga siempre los CD por el borde, y vuelva a colocarlos en su caja inmediatamente después de utilizarlos.

- Para limpiar el disco, pase un paño suave, que no suelte pelusa, en línea recta desde el centro hacia los bordes. El disco puede resultar dañado con el uso de productos de limpieza.

- Si un CD recién adquirido no se sujeta en el estuche, será debido a la definición del contorno del orificio central del disco. Elimine el resalto frotando el borde del orificio con un bolígrafo o instrumento similar.

Información medioambiental

Observe las disposiciones locales referentes a la forma de deshacerse de los materiales de embalaje, las pilas usadas y su antiguo equipo para el reciclaje.

• Se ha suprimido todo el material de embalaje innecesario. Hemos hecho todo lo posible por que el embalaje pueda separarse fácilmente en tres materiales independientes: cartón (caja), poliestireno expandible (amortiguación), polietileno (bolsas, plancha de espuma protectora).
• Los materiales que componen el equipo son reciclables y reutilizables si son desmontados por una empresa especializada.
• No tire al cubo de la basura las pilas usadas.

DETECCIÓN DE ANOMALÍAS

• Si se produjera alguna anomalía, compruebe primero los puntos mencionados a continuación antes de llevar el aparato al taller de reparaciones.
• Si con las recomendaciones que se dan no puede remediar el problema, consulte con el distribuidor o el taller de servicio.

PROBLEMA	CAUSA POSIBLE	SOLUCIÓN
La unidad no se enciende	Pilas
	Las pilas están mal colocadas	Insértelas correctamente
	Se han puesto pilas nuevas	Pulse el botón ▶II
Pantalla: No hay indicación	Pilas agotadas	Sustitúyalas o recárguelas
	Espigas de contacto sucias	Límpielas con un paño suave
	Adaptador de CA
	Conexión suelta	Conecte debidamente
	En el coche
	El encendedor no recibe tensión con el contacto quitado	Utilice pilas como alimentación auxiliar

La reproducción del disco se interrumpe o no comienza	Función HOLD activada	Desactiva
	La tapa está mal cerrada	Cierre bien la tapa
	Condensación de humedad	Traslade el reproductor a un lugar cálido hasta que se evapore la humedad
Pantalla: no hay indicación o no d'15C	No se ha insertado disco o se ha hecho mal	Inserte un disco con la etiqueta hacia arriba
	El disco está rayado	Utilice otro disco
	El disco está sucio	Límpielo
La recarga de baterías no funciona, no hay indicación de CHARGE	Empleo de pilas indebidas	Únicamente se puede recargar un lote de pilas
	Contactos de pila sucios	Límpielos con un paño

La reproducción no RESUME o SHUFFLE o Desactivos comienza desde la PROGRAM están activados primera pieza

En ningún caso intente reparar el sistema Ud. mismo, pues ello anularía la garantía.

PROBLEMA	CAUSA POSIBLE	SOLUCIÓN
Ausencia o deficiencias de sonido	La función PAUSE está activada	Pulse el botón ▶II
	Conexiones sueltas o defectuosas	Compruebe las conexiones
	No se ha girado el mando del volumen	Gire el mando del volumen
	Auriculares mal colocados indebidamente	Observe las indicaciones L (izda.) y R (dcha.)
	Clavija de auriculares sucia	Limpie la clavija
	Campo electromagnético intenso cerca de la radio	Busque otra ubicación o cambie las conexiones
	Descarga electrostática del usuario a través del reproductor de CD	Pulse una vez ◀◀ o ▶▶ o dos veces ▶II
	En el coche	Elija otro sitio para el reproductor
	Hay vibraciones excesivas
	La cassette adaptadora está mal colocada	Colóquela correctamente
	Temperatura demasiado alta/baja en el automóvil	Espere a que el equipo se aclimate
	Encendedor clavija sucio	Límpielo
	Dirección incorrecta de funcionamiento de la inversión automática del radiocassette	Cambie el sentido de la reproducción

Zumbido o ruido en Entrada inadecuada de la radio automóvil Utilice una cassette adaptadora

Use o adaptador de cassetes.
