Producttype	Draagbare cd-speler
Merk	PHILIPS
Model	AZ7374
Afmetingen (L x H x D)	134 x 30.5 x 154 mm
Gewicht (zonder/met batterijen)	Ongeveer 250 / 290 gram
Voeding	2 AA/LR6/UM3-batterijen (1,5 V) of netadapter 4,5 V DC / 400 mA (AY 3160)
Levensduur op alkalinebatterijen	5.5 h (ESA inactief) / 4.5 h (ESA actief)
Batterijen opladen	Philips NiCad-batterijen, oplaadtijd 5.5 h
Afspeelstanden	SHUFFLE, SHUFFLE REPEAT ALL, REPEAT 1, REPEAT ALL, SCAN, PROGRAM (max. 25 tracks)
Audioverwerking	DSP (Rock, Pop, CAR, Incredible Surround), ESA (Electronic Shock Absorption)
Uitgangen	Koptelefoonuitgang LINE OUT / Ω (3.5 mm)
Frequentierespons	20 - 20000 Hz
Signaal-ruisverhouding	Typ. 95 dBA
Totale harmonische vervorming	Typ. 0,05 %
Display	Verlicht (netvoeding) of 10 sec op batterijen
Functies	RESUME/HOLD, OPEN, PLAY/PAUSE, STOP, PREV/NEXT, PROG, MODE, VOLUME, DSP, ESA
Onderhoud	Niet de lens reinigen; behuizing reinigen met vochtig zeemleer
Veiligheidsaanbevelingen	Gebruik de koptelefoon niet op hoog volume of tijdens het rijden
Meegeleverde accessoires	Netadapter AY 3160 (optioneel), batterijen (niet meegeleverd)

Veelgestelde vragen - AZ7374 PHILIPS

Hoe plaats ik een cd in de AZ7374-speler?

Schuif de OPEN-schuifknop zijwaarts om het compartiment te openen, plaats een audio-cd met de bedrukte kant naar boven en sluit het deksel door aan de rechterkant te drukken. Druk op ▶II om het afspelen te starten.

Waarom gaat de speler niet aan op batterijen?

Controleer of de batterijen correct zijn geplaatst (let op de polariteit) en of ze nieuw zijn. Als de contacten vuil zijn, reinig ze dan met een droge doek. Druk op ▶II om het afspelen te starten.

Hoe gebruik ik de functie RESUME/HOLD?

De schakelaar RESUME/HOLD heeft drie standen: links (RESUME ingeschakeld), midden (hervatten opgeslagen) en rechts (HOLD, alle toetsen uitgeschakeld). In de stand HOLD wordt RESUME automatisch geactiveerd.

Wat te doen als het display 'HOLD' aangeeft?

De HOLD-schakelaar is geactiveerd: schuif deze naar links om de toetsvergrendeling uit te schakelen. In de stand HOLD zijn alle toetsen inactief.

Hoe programmeer ik de afspeelvolgorde van tracks?

Gebruik de toetsen ◀◀ of ▶▶ om een track te selecteren, druk dan op PROG om deze op te slaan. U kunt maximaal 25 tracks programmeren. Druk in de STOP-stand op ▶II om het programma af te spelen.

Waarom hikt of onderbreekt het geluid?

Schakel de functie ESA (Electronic Shock Absorption) in door de ESA-schakelaar naar rechts te schuiven om onderbrekingen door stoten of trillingen te voorkomen. Als de melding 'SORFY' verschijnt, is het ESA-geheugen leeg; vermijd langdurige schokken.

Hoe reinig ik een bekraste of vuile cd?

Reinig een cd door in een rechte lijn van het midden naar de rand te wrijven met een zachte, pluisvrije doek. Gebruik geen oplosmiddelen. Als de cd niet goed op de naaf past, wrijf dan met een potlood over de rand van het centrale gat.

Wat is de levensduur van de batterijen en hoe laad ik ze op?

Alkalinebatterijen gaan 5,5 uur mee (ESA inactief) of 4,5 uur (ESA actief). Om Philips NiCad-batterijen op te laden, sluit u de netadapter aan, druk op STOP ■; het display geeft 'CHARGE' en na ongeveer 5,5 uur 'FULL' aan.

Kan ik de speler aansluiten op een hifi-installatie of auto?

Ja, gebruik de LINE OUT / ☎-aansluiting om een signaalkabel aan te sluiten op uw hifi of een cassette-adapter voor de autoradio. Zet het volume van de speler op maximum (10) en pas het volume op het andere apparaat aan.

Wat te doen als de cd niet wordt afgespeeld of 'no dISC' wordt weergegeven?

Controleer of de cd met de bedrukte kant naar boven is geplaatst, het compartiment goed is gesloten en de schijf niet vuil of bekrast is. Bij condensatie laat u het apparaat op een verwarmde plaats staan totdat het vocht is verdampt.

GEBRUIKSAANWIJZING AZ7374 PHILIPS

Aansluitingen......66-67

Bediening 68-72

Algemene informatie .....73

Problemen

oplossen....74-75

Italiano

Comandi 76-77

Accessori....78

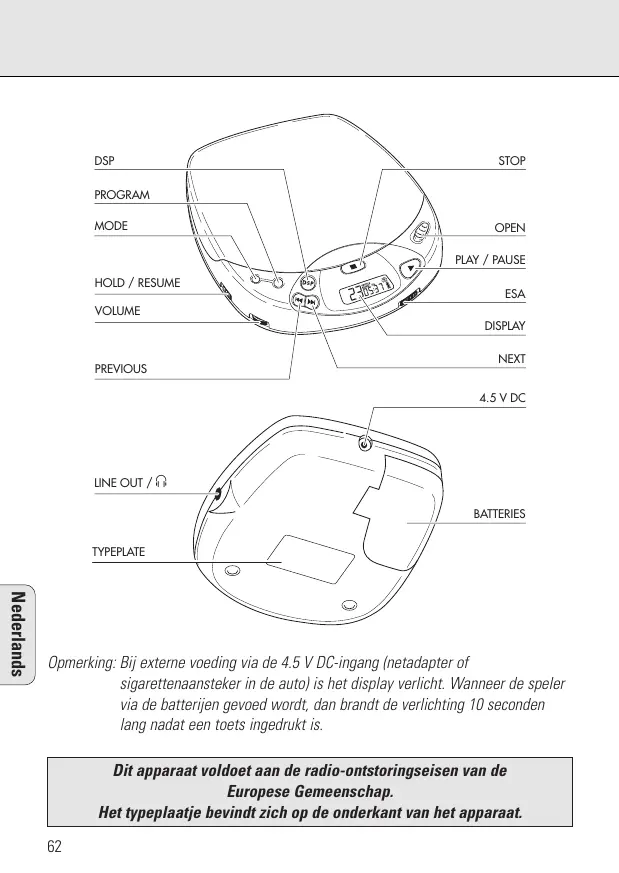

Opmerking: Bij externe voeding via de 4.5 V DC-ingang (netadapter of sigarettenaansteker in de auto) is het display verlicht. Wanneer de speler via de batterijen gevoed wordt, dan brandt de verlichting 10 seconden lang nadat een toets ingedrukt is.

Dit apparaat voldoet aan de radio-ontstoringseisen van de Europese Gemeenschap. Het typeplaatje bevindt zich op de onderkant van het apparaat.

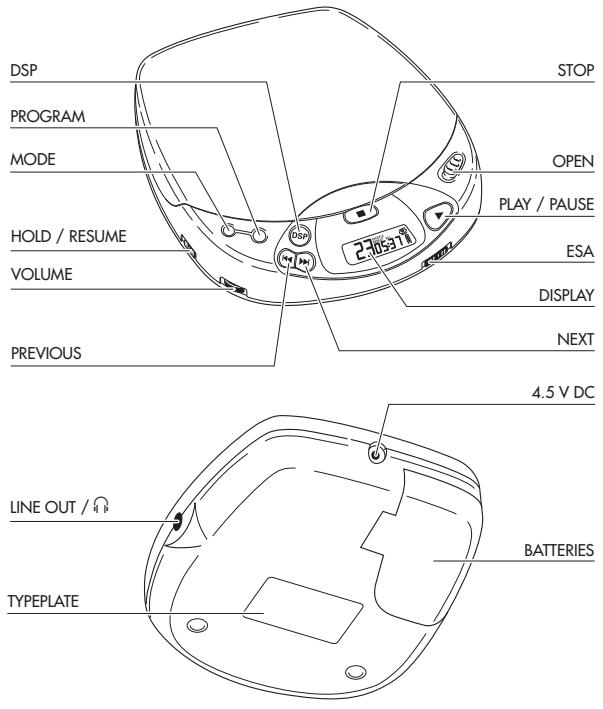

DISPLAY......In het display verschijnen de manier van afspelen, het nummer en de speelduur

Toets voor het opzoeken van het volgende nummer of, als u de toets ingedrukt houdt, voor het opzoeken van een passage verderop op de CD

Toets voor het opzoeken van het vorige nummer of, als u de toets ingedrukt houdt, voor het opzoeken van een eerdere passage op de CD

VOLUME......Knop voor het regelen van het volume van de hooftelefoonuitgang

RESUME/HOLD ......Schakelaar voor het inschakelen van de RESUME-functie (hervatten van het afspelen) en/of de HOLD-functie (blokkeren van alle toetsen)

MODE O....Toets voor het selecteren van de diverse manieren van afspelen: SHUFFLE→SHUFFLE REPEAT ALL→REPEAT 1→REPEAT ALL→SCAN→uit

PROG P ....Toets voor het vastleggen van nummers in een programma en voor het controleren van het programma

DSP ......Digital Sound Processing: toets voor het selecteren van de diverse geluidsinstellingen via de hoofdtelefoonuitgang: ROCK→POP→CAR→INCREDIBLE SURROUND→uit

STOP ■ Toets om het afspelen te beëindigen, om diverse instellingen te wissen, om de CD-speler uit te zetten en om het opladen te starten.

OPEN ....Schuifschakelaar voor het openen van het CD-deksel

▶II......Toets om het afspelen van een CD te starten en te onderbreken

ESA ...... Electronic Shock Absorption: Schakelaar voor het activeren van het elektronische buffergeheugen voor een ononderbroken weergave

LINE OUT / 📞......Aansluiting voor een hoofdtelefoon (3,5 mm)

4,5 V DC....Ingang voor externe voeding

Battery compartment (Batterijvak) voor het plaatsen van de batterijen

Accessoires

(meegeleverd of los verkrijgbaar bij uw handelaar of Philips Servicecentrum)

Accessoires voor de voeding

AY 3160 netadapter 4,5 V/400 mA gelijkstroom, pluspool aan de middenpen Opmerking: Gebruik enkel de AY 3160 adapter, andere producten kunnen het apparaat beschadigen.

AY 3361 - Ni-Cad batterij voor opladen in de speler

Batterijen niet weggooien, maar inleveren als KCA.

Netadapter (meegeleverd of los verkrijgbaar)

1 Controleer of de plaatselijke spanning overeenkomt met de spanning van de adapter (zie accessoires).
2 Verbind de netadapter met de 4.5 V DC-aansluiting van de speler en het stopcontact.
- Haal de adapter uit het stopcontact telkens als deze niet wordt gebruikt.

Batterijen, type LR6, UM3 of AA (meegeleverd of los verkrijgbaar)

- Maak het batterijvak open en plaats er de oplaadbare batterij of 2 alkaline batterijen in.

Speelduur onder normale omstandigheden: Alkaline batterijen: 5,5 uur (ESA uit) 4,5 uur (ESA aan)

- Verwijder de batterijen als ze leeg zijn of als u de CD-speler langere tijd niet zult gebruiken.

Opmerking: Rechtsboven in het display wordt de capaciteit van de batterijen aangegeven.

-Volle batterijen: geen indicatie.
-Bijna lege batterijen: het symbool 📄 verschijnt. Dit symbool werkt niet als er oplaadbare batterijen gebruikt worden.
-Lege batterijen: het symbool ☐ knippert en de melding ⚡️ verschijnt. Vervang de batterijen of sluit de netadapter aan.

Batterijen bevatten chemicaliën en moeten daarom op de juiste manier ingeleverd worden.

Aansluiten van de hoofdtelefoon (meegeleverd)

- Sluit de meegeleverde hoofdtelefoon (16 ohm/3,5 mm-stekker) aan op de LINE OUT/ 🔒 -aansluiting.

Opmerking: U kunt deze aansluiting ook aansluiten op uw hifi-systeem (aansluitkabel) of van op uw auto-radio (adaptercassette of aansluitkabel). In beide gevallen moet u het geluid van de CD-speler op maximum zetten (10).

Hoofdtelefoon op: houd het hoofd erbij

Bescherm uw gehoor: Zet het geluid van de hoofdtelefoon niet te hard.

Deskundigen wijzen erop dat uw gehoor beschadigd kan worden wanneer de hoofdtelefoon voortdurend (te) hard staat.

Veilig in het verkeer: Zet de hoofdtelefoon niet op terwijl u achter het stuur zit.

Dit kan een ongeluk veroorzaken en bovendien is het in veel landen wettelijk verboden. Ook al heeft u een hoofdtelefoon waarmee u nog kunt horen wat er om u heen gebeurt, zet dan het geluid niet zo hard dat dit niet meer kan.

Opladen van de Philips batterij in de speler (meegeleverd of los verkrijgbaar)

De batterij wordt automatisch opgeladen als de netadapter aangesloten is, het apparaat uitstaat en u op de STOP ■ -toets drukt.

→ Display-indicatie tijdens het opladen: CHARGE en
Oplaadtijd: ongeveer 5,5 uur
→ Display-indicatie indien volledig opgeladen: FULL en

Opmerkingen:

• Wij adviseren om bij gebruik van oplaadbare batterijen enkel de Philips batterij te gebruiken, omdat standaard losse Nikkel-Cadmium batterijen niet opgeladen kunnen worden in de speler.
• Om ervoor te zorgen dat uw batterij zo lang mogelijk meegaat, wordt het opladen bij hoge temperaturen automatisch onderbroken (display-indicatie: HÜL).

TECHNISCHE GEGEVENS

Signaal/ruisverhouding....typ. 95 dBA

Kanaalscheiding....typ. 70 dBA

Totale harmonische vervorming....typ. 0.05 %

Conversie......Bitstream D/A - omzetter

Batterijen 2 x 1.5 V, type AA / LR6 / UM3

Afmetingen (b x h x d)....134 x 30.5 x 154 mm

Gewicht (zonder/met batterijen)......circa 250/290 gms

Plaatsen van de CD

- Druk de CD in het midden goed aan zodat hij goed op zijn plaats ligt.

- Houd de CD bij de rand vast en druk zacht in het midden.

1 Schuif de OPEN-schakelaar opzij om het deksel te openen.
2 Plaats een audio-CD met de bedrukte kant naar boven.
3 Druk op de rechterkant van het deksel om het te sluiten.

→ Display-indicatie: (bijvoorbeeld) 17 = totale aantal nummers / 51:06 = totale speelduur

Open Play + Pause

4 Druk op de ▶II -toets om het afspelen te starten.

→ Display-indicatie: (bijvoorbeeld) 4 = huidige nummer / 2:56 = verstreken speelduur van dit nummer

175 1:06

4 2:56

5 Stel de klank in met de toetsen VOLUME en DSP.
6 U kunt het afspelen van de CD onderbreken door op de ▶II -toets te drukken. Het afspelen wordt hervat als u nogmaals op de ▶II -toets drukt.

→ Display-indicatie: de tijd van de huidige positie (knippert).

7 Druk op de STOP ■ -toets om het afspelen te beëindigen.

→ Display-indicatie: totale aantal nummers / totale speelduur.

- Als u nogmaals op de STOP ■ -toets drukt dan zet u het apparaat uit.

Opmerking: Als gedurende 90 seconden geen enkele toets ingedrukt wordt, dan schakelt het apparaat automatisch uit.

Kiezen van een ander nummer

- Druk één of meerdere keren kort op de toets ◀◀ of ▶▶ om naar het begin van het huidige of een vorig nummer of een volgend nummer te gaan.

CODE PROG. DSP

→ Display-indicatie: het gekozen nummer.
→ Tijdens het afspelen: de CD-speler gaat automatisch verder met het gekozen nummer.
→ Als de speler stilstaat: druk op de ▶II -toets om het afspelen te starten.

Zoeken naar een passage tijdens het afspelen

1 Houd de toets ◀◀ of ▶▶ ingedrukt om een bepaalde passage eerder of verderop op de CD op te zoeken.

→ Na 2 seconden wordt het zoeken versneld.

2 Laat de toets los zodra u bij de gewenste passage komt.

Opmerking: Bij SHUFFLE, REPEAT 1 of PROGRAM, kan enkel gezocht worden binnen het nummer in kwestie. Bij SCAN is zoeken niet mogelijk.

MODE ○ – verschillende manieren van afspelen

- Druk op de MODE ○ -toets om te kiezen uit de verschillende manieren van afspelen:

O MODE PROG. DSP VOL

SHUFFLE: De nummers worden in willekeurige volgorde allemaal één keer afgespeeld.

SHUFFLE REPEAT ALL: Alle nummers worden in willekeurige volgorde herhaald totdat u deze keuze beëindigt.

REPEAT 1: Hetzelfde nummer wordt herhaald totdat u deze keuze beëindigt.

REPEAT ALL: De hele CD wordt herhaald totdat u deze keuze beëindigt.

SCAN: Elk nummer wordt gedurende 10 seconden afgespeeld totdat u deze keuze beëindigt of totdat alle nummers aan de beurt geweest zijn.

→ De gekozen manier van afspelen verschijnt in het display.
→ Tijdens ht afspelen: het afspelen van de cd gaat automatisch verder op de manier die u gekozen heeft.
→ Terwijl de speler stilstaat: druk op de ▶II -toets om het afspelen van de cd te starten.

Opmerkingen:

• U kunt uit 12 verschillende manieren van afspelen kiezen als u de bovenstaande manieren combineert met behulp van de PROGRAM-functie.
• Met de MODE ○ -toets schakelt u alle keuzes uit.

PROG - programmeren van nummers (max. 25 nummers)

1 Kies het gewenste nummer met PREV ◀◀ of NEXT ▶▶.
2 Druk, zodra het gewenste nummer in het display verschijnt, op de PROG-toets om het nummer in het geheugen op te slaan.

→ Display-indicatie: het gekozen nummer / P / totale aantal opgeslagen nummers, vb.

8 P03 PROGRAM

Opmerkingen:

• Als u probeert meer dan 25 nummers op te slaan, dan verschijnt in het display FULL.
• Als u PROG drukt zonder eerst een nummer te hebben gekozen, dan verschijnt in het display SEE ECE.

FULL PROGRAM

SELECT

Afspelen van een programma:

• Als u de nummers gekozen heeft terwijl de speler stilstond, druk dan op de PLAY/PAUSE ▶II -toets.
• Als u de nummers gekozen heeft tijdens het afspelen, druk dan eerst op STOP ■ en vervolgens op de PLAY/PAUSE ▶II -toets.
  → Display-indicatie: PROGRAM.
  → Uw programma wordt afgespeeld op de manier die u gekozen heeft (vb. SHUFFLE).

Controleren van het programma:

- Houd de PROG-toets minimaal 2 seconden ingedrukt.

→ Display-indicatie: alle opgeslagen nummers knipperen achtereenvolgens gedurende korte tijd.

Wissen van het programma terwijl de speler stilstaat:

- Druk op de STOP ■ -toets om het programma te wissen.

→ PROGRAM verdwijnt uit het display en uw programma is gewist.
→ In het display verschijnt heel even CLEAR.

Opmerking: Het programma wordt ook gewist als de stroom onderbroken wordt of als u het deksel opent.

ESA - Geheugen voor een ononderbroken weergave

- Schuif de ESA-schakelaar naar rechts om de ESA-functie aan te zetten.

→ In het display verschijnt het ESA-symbool.
→ De data van de CD worden voor ze afgespeeld worden opgeslagen in het ESA-geheugen. Hierdoor wordt voorkomen dat tijdens het afspelen het geluid onderbroken wordt door schokken of trillingen.

→ Door langdurige schokken of trillingen kan het ESA-buffergeheugen volledig leeg raken. In het display verschijnt dan 50779 en het geluid wordt onderbroken.

PLAY PRESS F55

Opmerking: Op het moment dat u de ESA-functie aan of uitzet, wordt het afspelen van de CD even vertraagd of onderbroken.

RESUME – Hervatten van het afspelen

• Schuif de RESUME/HOLD-schakelaar in de middelste stand om de RESUME-functie aan te zetten.
• Als u nu op de STOP ■ -toets drukt om het afspelen te beëindigen, dan wordt de laatst afgespeelde positie opgeslagen.

- Druk op ▶II om het afspelen te hervatten vanaf de positie waar het afspelen eerder was beëindigd.

MODE PROG. VOL

HOLD – Blokkeren van alle toetsen

- Schuif de RESUME/HOLD-schakelaar helemaal naar rechts om de HOLD-functie aan te zetten.

Alle toetsen zijn nu geblokkeerd en u kunt ze niet meer gebruiken totdat u de functie weer uitzet. Als u nu op een toets drukt (uitgezonderd OPEN), verschijnt in het display HOLD.

Opmerkingen:

-Als de HOLD-functie aanstaat, dan staat ook automatisch de RESUME-functie aan. -Maak het CD-deksel niet open; de informatie over de laatst afgespeelde positie wordt dan namelijk gewist.

Onderhoud

• Raak nooit de lens Ⓧ van de CD-speler aan!
• Bescherm de CD-speler, de batterijen en de CD's tegen regen en vocht, zand en stof en extreem hoge temperaturen zoals bij verwarmingsapparatuur of in de volle zon.

- De lens kan beslaan als de CD-speler vanuit de kou in een warme ruimte komt. Het afspelen van een CD is dan niet mogelijk. Laat de CD-speler in de warme ruimte staan totdat de condens verdwijnt.

- U kunt de CD-speler schoonmaken met een zachte, vochtige zeemlap.

Gebruik geenschoonmaakmiddelen want die kunnen krassen veroorzaken.

- Neem de CD altijd bij de rand vast en berg hem na gebruik weer op in het doosje.

- Maak de CD schoon door met een zachte, pluisvrije doek vanuit het midden in een rechte lijn naar de rand te wrijven. Schoonmaakmiddelen kunnen de CD beschadigen!

- Als u een nieuwe CD niet in het midden vast kunt drukken, dan zitten er oneffenheden aan de rand van de middenopening. U kunt die verwijderen door met bijvoorbeeld een pen langs de rand van de opening te wrijv

Met het oog op het milieu

Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur voor recycling kunt inleveren.

• Wij hebben de hoeveelheid verpakkingsmateriaal zoveel mogelijk beperkt en ervoor gezorgd dat de verpakking gemakkelijk in 3 materialen te scheiden is: karton (doos), polystyreen-schuim (buffer), polyethyleen (zakken, plastic folie).
• Uw apparaat bestaat uit materialen die door een gespecialiseerd bedrijf gerecycled kunnen worden.
• Gooi uw lege batterijen niet bij het huishoudafval.

PROBLEMEN OPLOSSEN

• Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst voordat u het apparaat ter reparatie aanbiedt.
• Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, neem dan contact op met uw leverancier of service-organisatie.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

Geen voeding of de CD-speler wil niet starten	Batterijen
	De batterijen zijn verkeerd geplaatst	Plaats de batterijen op de juiste manier in de speler
	Nieuwe batterijen	Druk op ▶II
	De batterijen zijn leeg	Vervang de batterijen/laad ze op
Geen display-indicatie	De contactpennen zijn vuil	Maak schoon met een doek
	Netadapter
	niet goed aangesloten	Sluit de adapter goed aan
	In de auto
	De sigarettenaansteker geeft geen spanning als de motor uitstaat	Start de motor of gebruik batterijen

Het afspelen wil niet starten of wordt onderbroken	De HOLD-functie staat aan Het deksel van de CD-speler is niet goed dicht	Zet de HOLD-functie uit Sluit het deksel goed
	Vocht of condens op de lens	Zet de speler op een warme plaats totdat het vocht verdampt is
	Er zit geen CD in het apparaat of de CD ligt verkeerd	Leg er een CD in met het etiket naar boven
	Er zitten krassen op de CD	Gebruik een andere CD
	De CD is vuil	Maak de CD schoon
Geen display-indicatie of no d'15C	Verkeerde batterijen	In de speler kunnen enkel de juiste batterijen opgeladen worden
Het opladen van batterijen in de speler werkt niet, geen CHARGE-indicatie	De contactpennen zijn vuil	Maak schoon met een doek
Weergave start niet met het 1. nummer	RESUME of SHUFFLE of PROGRAM is geactiveerd	Schakel RESUME, SHUFFLE of PROGRAM uit

Probeer in geen geval het apparaat zelf te repareren want dan vervalt de garantie.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

Geen of slecht geluid	PAUSE staat aan	Druk op ▶II
	Losse of verkeerde aansluitingen	Controleer de aansluitingen
	Het geluid staat te zacht	Stel het volume in
	U heeft de hoofdtelefoon omgekeerd opgezet	Let op de aanwijzingenL (links) en R (rechts)
	De stekker van de hoofdtelefoon is vuil	Maak de stekker van de hoofdtelefoon schoon
	Sterk magnetisch veld in de buurt van de CD-speler	Plaats de speler ergens anders of verander de aansluitingen
	Elektrostatische ontlading van de gebruiker via de CD-speler	Druk één maal op ◀◀ of ▶▶ of druk twee maal op ▶II
	In de auto	Zet de
	Sterke trillingen	speler op een andere plaats
	De adaptercassette is verkeerd ingebracht	Plaats de adaptercassette op de juiste manier
	De temperatuur in de auto is te hoog/te laag	Laat de CD-speler acclimatiseren
	De sigarettenaansteker is vuil	Maak de sigarettenaansteker schoon
	De autoreverse-functie van de autocassettespeler staat in de verkeerde afspeelrichting	Kies de andere afspeelrichting
Brom/ruis in de auto	Ongeschikte ingang op de autoradio	Gebruik de adaptercassette

DSP PROGRAM MODE HOLD / RESUME VOLUME PREVIOUS STOP OPEN PLAY / PAUSE ESA DISPLAY NEXT 4.5 V DC LINE OUT / TYPEPLATE BATTERIES
