BEDIENUNGSANLEITUNG AZ7374 PHILIPS

Deutschland Hiermit wird bescheinigt, daß dieses Gerät in Übereinstimmung mit den Bestimmungen der Amtsblattverfügung 1046/1984 funkentstört ist. Der Deutschen Bundespost wurde das Inverkehrbringen dieses Gerätes angezeigt und die Berechtigung zur Überprüfung der Serie auf Einhaltung der Bestimmungen eingeräumt. Norge Typeskilt finnes på apparatens underside.

Deutsch LINE OUT / p BATTERIES TYPEPLATE Dieser CD-Spieler entspricht den Funkentstörungsvorschriften der Europäischen Union.

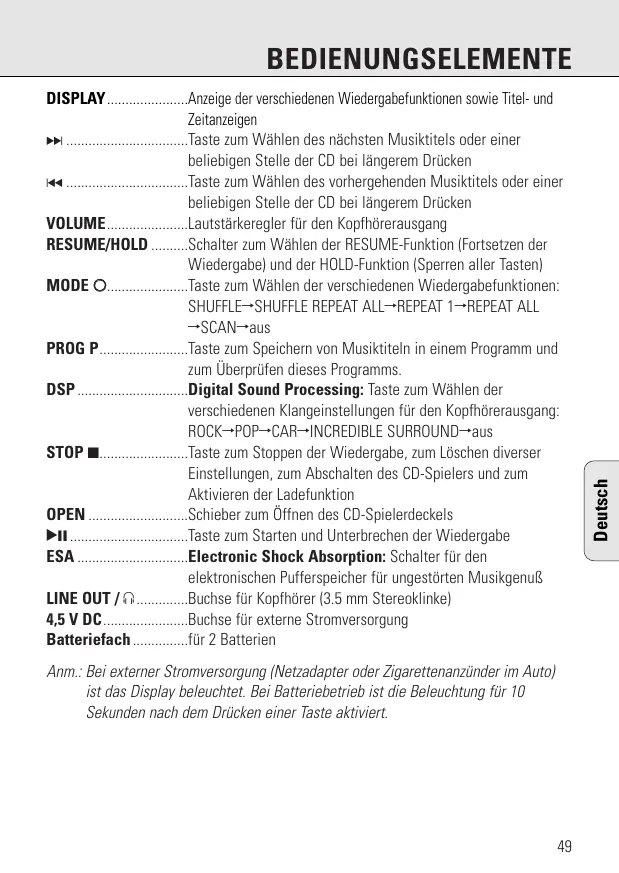

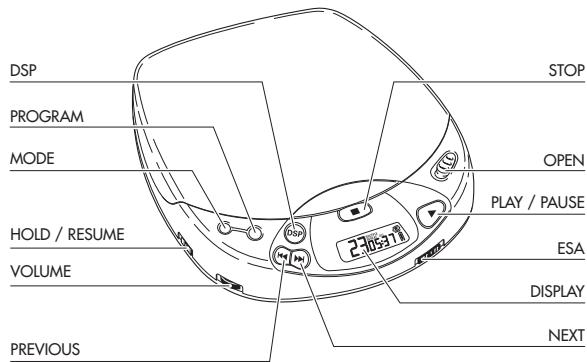

DISPLAY......................Anzeige der verschiedenen Wiedergabefunktionen sowie Titel- und Zeitanzeigen § .................................Taste zum Wählen des nächsten Musiktitels oder einer beliebigen Stelle der CD bei längerem Drücken ∞ .................................Taste zum Wählen des vorhergehenden Musiktitels oder einer beliebigen Stelle der CD bei längerem Drücken VOLUME......................Lautstärkeregler für den Kopfhörerausgang RESUME/HOLD ..........Schalter zum Wählen der RESUME-Funktion (Fortsetzen der Wiedergabe) und der HOLD-Funktion (Sperren aller Tasten) MODE 0......................Taste zum Wählen der verschiedenen Wiedergabefunktionen: SHUFFLE™SHUFFLE REPEAT ALL™REPEAT 1™REPEAT ALL ™SCAN™aus PROG P........................Taste zum Speichern von Musiktiteln in einem Programm und zum Überprüfen dieses Programms. DSP ..............................Digital Sound Processing: Taste zum Wählen der verschiedenen Klangeinstellungen für den Kopfhörerausgang: ROCK™POP™CAR™INCREDIBLE SURROUND™aus STOP 9........................Taste zum Stoppen der Wiedergabe, zum Löschen diverser Einstellungen, zum Abschalten des CD-Spielers und zum Aktivieren der Ladefunktion OPEN ...........................Schieber zum Öffnen des CD-Spielerdeckels 2; ................................Taste zum Starten und Unterbrechen der Wiedergabe ESA ..............................Electronic Shock Absorption: Schalter für den elektronischen Pufferspeicher für ungestörten Musikgenuß LINE OUT / p ..............Buchse für Kopfhörer (3.5 mm Stereoklinke) 4,5 V DC.......................Buchse für externe Stromversorgung Batteriefach ...............für 2 Batterien Anm.: Bei externer Stromversorgung (Netzadapter oder Zigarettenanzünder im Auto) ist das Display beleuchtet. Bei Batteriebetrieb ist die Beleuchtung für 10 Sekunden nach dem Drücken einer Taste aktiviert.

Deutsch BEDIENUNGSELEMENTE ZUBEHÖR Zubehör – mitgeliefert bzw. zusätzlich bei Ihrem Händler oder Ihrem Philips Service-Center erhältlich Zubehör für die Stromversorgung AY 3160 Netzadapter 4,5 V/400 mA Gleichspannung, Pluspol am Mittelstift Anm.: Verwenden Sie nur den Adapter AY 3160, da andere Produkte Ihr Gerät beschädigen können. AY 3361 - NiCad Akku, im Gerät aufladbar Deutsch

STROMVERSORGUNG Netzadapter (mitgeliefert bzw. zusätzlich erhältlich) 1 Achten Sie darauf, daß die Spannung des Adapters mit der örtlichen Netzspannung übereinstimmt (siehe Zubehör). 2 Verbinden Sie den Netzadapter mit der Buchse 4,5 V DC des CD-Spielers und der Steckdose. Trennen Sie den Adapter immer vom Netz, wenn Sie ihn nicht benützen. Batterien, Typ LR6, UM3, AA (mitgeliefert bzw. zusätzlich erhältlich) Deutsch

• Öffnen Sie das Batteriefach und legen Sie entweder einen Akku oder zwei Alkali-Batterien ein. Typische Betriebszeit unter normalen Bedingungen: Alkali Batterien: 5,5 Stunden (ESA aus) 4,5 Stunden (ESA ein) Entfernen Sie die Batterien, wenn sie leer sind oder längere Zeit nicht benützt werden. Anm.: Rechts oben im Display wird der Ladezustand der eingelegten Batterien angezeigt: -Volle Batterien: keine Anzeige -Schwache Batterien: -Symbol leuchtet. Wenn Sie einen Akku verwenden, leuchtet dieses Symbol nicht. -Leere Batterien: -Symbol blinkt und bAtt erscheint im Display. Wechseln Sie die Batterien oder schließen Sie den Netzadapter an. Batterien enthalten chemische Substanzen und sollten ordnungsgemäß entsorgt werden.

ANSCHLÜSSE Anschließen der Kopfhörer (mitgeliefert)

• Schließen Sie den mitgelieferten Kopfhörer (16 Ohm/ 3.5mm Stecker) an die LINE OUT/ p Buchse an. Anm.: Verwenden Sie diese Buchse auch zum Anschließen an Ihre HiFi Stereoanlage (Signalkabel) oder an Ihr Autoradio (Adaptercassette oder Signalkabel). Stellen Sie die Lautstärke am CD-Spieler in beiden Fällen auf Maximum (10). Deutsch Kopfhörer ja – aber mit Köpfchen Sicherheit beim hören: Stellen Sie keine zu hohe Lautstärke ein. Fachleute raten von kontinuierlichem Musikhören mit hoher Lautstärke über einen längeren Zeitraum ab, da hierdurch das Gehör Schaden nehmen kann. Sicherheit im Straßenverkehr: Verwenden Sie den Kopfhörer nicht beim Fahren. Dies kann Ihre Verkehrssicherheit beeinträchtigen und ist in vielen Ländern verboten. Auch wenn Sie einen ‘offenen’ Kopfhörer verwenden, mit dem Sie Außengeräusche wahrnehmen können, sollten Sie die Lautstärke immer so einstellen, daß Sie noch hören können, was um Sie herum vorgeht.

ANSCHLÜSSE Aufladen eines Philips Akku im CD-Spieler (mitgeliefert bzw. zusätzlich erhältlich) Der Akku wird aufgeladen, wenn der Netzadapter angeschlossen ist, der CD-Spieler ausgeschaltet ist und Sie STOP 9 drücken. y Displayanzeige während des Aufladens: CHARGE und Durchschnittliche Ladezeit: 5,5 Stunden y Displayanzeige bei aufgeladenem Akku: FULL und Deutsch Anmerkungen: - Wenn Sie aufladbare Batterien verwenden, empfehlen wir, einen Philips Akku zu verwenden, da Sie einzelne Nickel-Cadmium Batterien nicht im CD-Spieler aufladen können. - Um eine möglichst lange Lebensdauer der Batterien zu erreichen, wird der Ladevorgang bei sehr hohen Temperaturen unterbrochen (Displayanzeige: HOt). TECHNISCHE DATEN Frequenzgang...........................................................................................20 - 20.000 Hz Signal-Rauschabstand..................................................................................typ. 95 dBA Kanaltrennung ..............................................................................................typ. 70 dBA Klirrfaktor......................................................................................................typ. 0,05 % Wandlertyp..............................................................................Bitstream D/A Converter Batterien.......................................................................2 x 1,5 V, Type AA / LR6 / UM3 Abmessungen (B x H x T) .............................................................134 x 30,5 x 154 mm Gewicht (ohne/mit Batterien):..................................................................ca. 250/290 g

BEDIENUNG Einlegen der CD Herausnehmen der CD

• Drücken Sie leicht auf die CD, sodaß sie fest auf der Spindel sitzt.

• Fassen Sie die CD am Rand und drücken Sie leicht auf die Spindel. Abspielen einer CD 1 Öffnen Sie den CD-Deckel indem Sie die OPEN Taste zur Seite schieben. 2 Legen Sie eine Audio-CD mit der Beschriftung nach oben ein. 3 Drücken Sie auf die rechte Seite des Deckels zum Schließen. y Displayanzeige, Beispiel: 17 = Anzahl der Titel / 51:06 = Gesamtwiedergabezeit Deutsch 4 Drücken Sie 2;, um die Wiedergabe zu starten. y Displayanzeige, Beispiel: 4 = aktueller Titel / 2:56 = bereits abgespielte Zeit 5 Regeln Sie den Klang mit dem VOLUME Regler und der DSP Taste. 6 Sie können die Wiedergabe durch Drücken von 2; unterbrechen. Um fortzustzen, drücken Sie nochmals 2;. y Displayanzeige: blinkende Zeitanzeige der momentanenen Position. 7 Drücken Sie STOP 9, um die Wiedergabe zu beenden. y Displayanzeige: Anzahl der Titel / Gesamtwiedergabezeit.
• Wenn Sie nochmals STOP 9 drücken, schalten Sie das Gerät ab. Anmerkung: Wenn 90 Sekunden lang keine Taste gedrückt wird, schaltet sich das Gerät automatisch ab.

BEDIENUNG Auswählen eines Musiktitels:

• Drücken Sie einmal/mehrmals kurz ∞ oder §, um zum Anfang des aktuellen/vorherigen oder nächsten Titel zu springen. y Displayanzeige: ausgewählter Titel. y Während der Wiedergabe: Die Wiedergabe setzt automatisch mit dem ausgewählten Titel fort. y In Position Stop: Drücken Sie 2;, um die Wiedergabe zu starten. MODE PROG. Anmerkung: In den folgenden Betriebsarten ist Suchen nur innerhalb des aktuellen Titels möglich: SHUFFLE, REPEAT 1 oder PROGRAM. In der Betriebsart SCAN ist Suchen nicht möglich.

Deutsch Suchen einer bestimmten Stelle während der Wiedergabe: 1 Halten Sie ∞ oder § gedrückt, um eine bestimmte Stelle auf der CD in Vorwärtsoder Rückwertsrichtung zu suchen. y Nach 2 Sekunden erhöht sich die Suchgeschwindigkeit. 2 Lassen Sie die Taste los, wenn die gewünschte Stelle erreicht ist. BEDIENUNG MODE 0 – verschiedene Wiedergabe-Betriebsarten

• Durch mehrmaliges Drücken von MODE 0 können Sie nacheinander diese Wiedergabefunktionen abrufen: MODE PROG. SHUFFLE: Alle Titel werden in zufälliger Reihenfolge einmal abgespielt. SHUFFLE REPEAT ALL: Alle Titel werden wiederholt in zufälliger Reihenfolge abgespielt, bis Sie diese Betriebsart verlassen. REPEAT 1: Der aktuelleTitel wird wiederholt abgespielt, bis Sie diese Betriebsart verlassen. REPEAT ALL: Die CD wird wiederholt abgespielt, bis Sie diese Betriebsart verlassen. SCAN: Jeder Titel wird 10 Sekunden lang angespielt, bis Sie diese Betriebsart verlassen oder alle Titel einmal gespielt wurden.

Im Display wird die gewählte Betriebsart angezeigt. Während der Wiedergabe: Die Wiedergabe setzt automatisch mit der gewählten Betriebsart fort. In Position Stop: Drücken Sie 2;, um die Wiedergabe zu starten. Notes: – Sie können aus 12 verschiedenen Wiedergabebetriebsarten wählen, wenn Sie die angeführten Betriebsarten mit PROGRAM kombinieren. – Drücken Sie MODE 0, um alle Wiedergabebetriebsarten wieder auszuschalten.

BEDIENUNG PROG – Programmieren von Musiktiteln (max. 25 Titel) 1 Wählen Sie mit PREV ∞ oder NEXT § den gewünschten Titel. 2 Sobald der gewünschte Titel im Display erscheint, drücken Sie PROG, um diesen Titel im Programm abzuspeichern.

Displayanzeige: Titelnummer / P / Anzahl der gespeicherten Titel, z.B. Anmerkungen: - Wenn Sie versuchen, mehr als 25 Titel zu speichern, wird im Display FULL angezeigt. - Wenn Sie die Taste PROG drücken, ohne vorher einen, Titel auszuwählen, wird im Display SELECt angezeigt.

• Wenn Sie die Titel während der Wiedergabe gespeichert haben, drücken Sie zuerst STOP 9 und dann PLAY/PAUSE 2;. y Displayanzeige: PROGRAM. y Ihr Programm wird nun in der gewählten Betriebsart gespielt (z.B. SHUFFLE). Überprüfen des Programms:
• Halten Sie PROG zwei Sekunden lang gedrückt. y Displayanzeige: Alle gespeicherten Titel blinken kurz hintereinander. Löschen des Programms in Position Stop:
• Drücken Sie STOP 9, um das gesamte Programm zu löschen. y PROGRAM erlischt im Display. y CLEAR erscheint kurz im Display. Anmerkung: Durch eine Unterbrechung der Stromversorgung oder durch Öffnen des CD-Spielerdeckels wird das Programm auch gelöscht.

Deutsch Abspielen des Programms:

• Wenn Sie die Titel in Position Stop gespeichert haben, drücken Sie PLAY/PAUSE 2;. BEDIENUNG ESA – Speicher für elektronische ‘Stoßdämpfung’
• Schieben Sie den Schalter ESA nach rechts, um den ESA-Speicher einzuschalten. y Das ESA Symbol erscheint im Display. y Nun werden laufend die Daten auf der CD im voraus gespeichert. Dadurch werden Unterbrechungen durch Stöße und Vibrationen beim Abspielen vermieden. y Sehr starke Stöße und Vibrationen können den ESA-Speicher ganz entleeren. In diesem Fall erscheint SORRY im Display und der Klang verstummt. Anmerkung: Beim Ein- und Ausschalten der ESA-Funktion wird die Wiedergabe verzögert oder für einen Moment unterbrochen. RESUME / HOLD Deutsch RESUME – Fortstzen der Wiedergabe 1 Schieben Sie den Schalter RESUME/HOLD in die Mittelposition, um die RESUME-Funktion einzuschalten. 2 Wenn Sie die Wiedergabe durch Drücken von STOP 9 beenden, wird die zuletzt gespielte Stelle gespeichert. 3 Drücken Sie 2;, um die Wiedergabe von dieser Stelle fortzusetzen MODE PROG. HOLD – Deaktivieren aller Tasten
• Schieben Sie den Schalter RESUME/HOLD ganz nach rechts, um die HOLD-Funktion einzuschalten. y Jetzt sind alle Tasten deaktiviert und funktionieren nicht bis Sie die HOLDFunktion wieder ausschalten. Wenn Sie eine Taste drücken(ausgenommen OPEN), zeigt das Display HOLD. Anmerkungen: -In der Position HOLD ist die RESUME-Funktion automatisch eingeschaltet. -Öffnen Sie den CD-Spielerdeckel nicht, da dies die Information über die zuletzt gespielte Stelle löscht.

ALLGEMEINE INFORMATIONEN Wartung

• Berühren Sie niemals die Linse X des CD-Spielers!
• Schützen Sie den CD-Spieler, die Batterien und die CDs vor Regen, Feuchtigkeit, Sand, Staub und übermäßiger Hitze durch z.B. Heizgeräte oder direkten Sonnenschein (z.B. in der Sonne geparktes Auto).
• Bei einem raschen Wechsel von kalter in warme Umgebung kann sich die Linse beschlagen. Das Spielen einer CD ist dann nicht möglich. Lassen Sie dem Gerät Zeit, sich zu akklimatisieren.
• Reinigen Sie den CD-Spieler nur mit einem feuchten faserfreien Tuch. Verwenden Sie keine Reinigungsmittel, da diese das Gehäuse angreifen können.
• Greifen Sie CDs immer am Rand an und legen Sie sie nach dem Abspielen zurück in die Verpackung. Deutsch

• Reinigen Sie Ihre CDs mit einem faserfreien Tuch. Wischen Sie von der Mitte zum Rand. Reinigungsmittel können Ihre CDs beschädigen.
• Wenn eine neue CD nicht auf der Mittelachse des Plattentellers liegen bleibt, liegt dies an Unebenheiten an der Kante des Lochs in der CD. Glätten Sie diese Unebenheiten mit einem Bleistift oder einem ähnlichen Gegenstand. Umweltaspekte Bitte informieren Sie sich darüber, Wie Sie Verpackungsmaterialien, leere Batterien und alte Geräte entsprechend den örtlichen Bestimmungen entsorgen können.
• Überflüssiges Verpackungsmaterial wurde vermieden. Wir haben unser möglichstes getan, damit die Verpackung leicht in drei Monomaterialien aufteilbar ist: Wellpappe (Schachtel), expandierbares Polystyrol - Styropor© (Puffer), Polyäthylen (Taschen, Schaumstoffolien).
• Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wiederverwertet werden können.
• Werfen Sie keine Batterien in den Hausmüll.

• Bei einem auftretenden Problem prüfen Sie bitte zuerst die nachstehenden Punkte, bevor Sie das Gerät zur Reparatur bringen.
• Wenn Sie das Problem trotz nachstehender Hinweise nicht beheben können, wenden Sie sich bitte an Ihren Händler oder eine Service-Stelle. PROBLEM

MÖGLICHE URSACHE LÖSUNG

Gerät schaltet Batterien nicht ein / Batterien falsch eingelegt Wiedergabe startet Batterien sind neu eingelegt nicht, keine Batterien sind leer Displayanzeige Kontakte sind verschmutzt Netzadapter Kabel locker Betrieb im Auto Bei abgeschalteter Zündung keine Stromversorgung des Zigarettenanzünders Deutsch Wiedergabe startet nicht oder unterbricht Display: keine Anzeige oder no dISC HOLD-Funktion aktiviert CD-Spielerdeckel ist nicht richtig geschlossen Die Linse ist beschlagen CD ist nicht oder falsch eingelegt CD ist stark zerkratzt CD ist schmutzig Batterien richtig einlegen Drücken Sie 2; Batterien wechseln Kontakte mit Tuch reinigen Netzadapter richtig anstecken Legen Sie Batterien als zusätzliche Stromquelle ein Schalten Sie HOLD aus Deckel ganz schließen CD-Spieler einige Zeit in warmer Umgebung aufstellen CD mit der Beschriftung nach oben einlegen Verwenden Sie eine CD Reinigen Sie die CD Batterieaufladung Falsche Batterien im CD-Spieler funktioniert nicht, Kontakte sind verschmutzt keine CHARGE-Anzeige Nur ein Akku kann im Gerät aufgeladen werden Kontakte mit Tuch reinigen Wiedergabe startet RESUME oder SHUFFLE oder nicht mit 1. Titel PROGRAM ist aktiviert RESUME, SHUFFLE oder PROGRAM ausschalten

FEHLERSUCHE Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren, da die Garantie dadurch ihre Gültigkeit verliert. PROBLEM

MÖGLICHE URSACHE LÖSUNG

Kein Ton / schlechte Tonqualität PAUSE ist aktiviert Kabel locker Lautstärke minimal Kopfhörer falsch aufgesetzt Rauschen/Brummen Ungeeigneter Eingang des (Betrieb im Auto) Deutsch Drücken Sie 2; Verkabelung prüfen Lautstärke einstellen Auf L(inks) und R(echts) Aufschrift achten Kopfhörerstecker verschmutzt Stecker reinigen Starke elektromagnetische Standort oder Verkabelung Felder nahe dem CD-Spieler ändern Elektrostatische Entladung des Einmal ∞ oder § oder Benutzers über den CD-Spieler zweimal 2; drücken Betrieb im Auto Starke Vibrationen Anderen Standort wählen Adaptercassette ist schlecht Adaptercassette richtig eingelegt einlegen Temperatur im Auto ist zu CD-Spieler akklimatisieren hoch/niedrig lassen Zigarettenanzünderbuchse ist Zigarettenanzünderbuchse verschmutzt reinigen Falsche AUTOREVERSEAUTOREVERSEBandlaufrichtung des Bandlaufrichtung wechseln Autoradios Adaptercassette verwenden Autoradios
