TL-SG2008 - Διακόπτης δικτύου TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μεταγωγέας δικτύου (switch) διαχειρίσιμος επιπέδου 2
Μοντέλο	TL-SG2008
Μάρκα	TP-Link
Αριθμός θυρών Ethernet	8 θύρες RJ45 10/100/1000 Mbps
Υποδοχές SFP	2 υποδοχές SFP για μονάδες οπτικών ινών
Θύρα κονσόλας	1 θύρα κονσόλας RJ45 για διαμόρφωση CLI
Χωρητικότητα μεταγωγής	16 Gbit/s
Πίνακας διευθύνσεων MAC	8K εγγραφές
Λειτουργίες διαχείρισης	Διεπαφή Web, CLI, SNMP, VLAN, QoS, IGMP Snooping, LACP, STP/MSTP
Τροφοδοσία	Εξωτερικό τροφοδοτικό 9 V DC / 0,6 A (περιλαμβάνεται)
Κατανάλωση ρεύματος	Μέγ. 4,9 W
Διαστάσεις (Μ x Β x Υ)	171 x 98 x 27 mm
Βάρος	Περίπου 0,4 kg
Τοποθέτηση	Σε γραφείο (λαστιχένια πόδια περιλαμβάνονται) ή σε rack (βραχίονες περιλαμβάνονται)
Αερισμός	Χωρίς ανεμιστήρα, παθητική ψύξη
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Υγρασία λειτουργίας	10% έως 90% ΣΥ χωρίς συμπύκνωση
Πρότυπα δικτύου	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.1Q, 802.1d, 802.1w, 802.1s
Ασφάλεια	Μην εκθέτετε σε νερό, μην ανοίγετε, αποσυνδέστε για να διακόψετε την τροφοδοσία
Συντήρηση	Καθαρίστε με ένα στεγνό και μαλακό πανί, μην χρησιμοποιείτε διαλύτες
Δυνατότητα επισκευής	Κανένα εξάρτημα δεν επισκευάζεται από τον χρήστη, επικοινωνήστε με την υποστήριξη TP-Link
Εγγύηση	Περιορισμένη εγγύηση TP-Link (δείτε τους όρους στη συσκευασία)

Συχνές ερωτήσεις - TL-SG2008 TP-LINK

Πώς να επαναφέρετε τον μεταγωγέα TL-SG2008 στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί Reset στο μπροστινό μέρος του μεταγωγέα για περίπου 10 δευτερόλεπτα μέχρι οι ενδείξεις να αναβοσβήσουν. Ο μεταγωγέας θα επανεκκινήσει με τις προεπιλεγμένες ρυθμίσεις.

Πώς να αποκτήσετε πρόσβαση στη διεπαφή διαχείρισης web του μεταγωγέα;

Συνδέστε τον υπολογιστή σας στον μεταγωγέα μέσω καλωδίου Ethernet. Ορίστε μια στατική διεύθυνση IP στον υπολογιστή σας στο ίδιο υποδίκτυο (π.χ. 192.168.0.x). Ανοίξτε ένα πρόγραμμα περιήγησης και πληκτρολογήστε http://192.168.0.1. Συνδεθείτε με το όνομα χρήστη admin και τον κωδικό admin (πεζά γράμματα).

Ποια προγράμματα περιήγησης είναι συμβατά με τη διεπαφή web;

Η διεπαφή web λειτουργεί με σύγχρονα προγράμματα περιήγησης όπως Chrome, Firefox, Edge και Safari. Βεβαιωθείτε ότι έχετε ενεργοποιημένη τη JavaScript.

Πώς να ρυθμίσετε ένα VLAN στον TL-SG2008;

Στη διεπαφή web, μεταβείτε στο VLAN > 802.1Q VLAN. Δημιουργήστε ένα νέο VLAN με ένα αναγνωριστικό και ένα όνομα, στη συνέχεια εκχωρήστε τις θύρες μέλη (tagged ή untagged). Επικυρώστε τη διαμόρφωση.

Τι να κάνω αν ξέχασα τον κωδικό διαχειριστή;

Εκτελέστε επαναφορά εργοστασιακών ρυθμίσεων (δείτε προηγούμενη ερώτηση). Αυτό θα διαγράψει όλες τις ρυθμίσεις, συμπεριλαμβανομένου του κωδικού.

Μπορεί ο μεταγωγέας να τοποθετηθεί σε ένα τυπικό rack;

Ναι, ο TL-SG2008 συνοδεύεται από βραχίονες τοποθέτησης για εγκατάσταση σε rack 19 ιντσών. Στερεώστε τους βραχίονες με τις παρεχόμενες βίδες, στη συνέχεια βιδώστε τους στο rack με κατάλληλες βίδες (δεν παρέχονται).

Πώς να συνδέσετε μια μονάδα SFP στον μεταγωγέα;

Εισαγάγετε απαλά τη μονάδα SFP (π.χ. ένα mini-GBIC) στην υποδοχή SFP μέχρι να ασφαλίσει. Για να την αφαιρέσετε, κατεβάστε τον μεταλλικό μοχλό και τραβήξτε. Βεβαιωθείτε ότι η μονάδα είναι συμβατή με τον μεταγωγέα.

Τι τύπους καλωδίων να χρησιμοποιήσω για τις θύρες Ethernet;

Χρησιμοποιήστε καλώδια RJ45 κατηγορίας 5e ή ανώτερης για συνδέσεις Gigabit. Τα καλώδια μπορεί να είναι ευθεία ή διασταυρωμένα χάρη στη λειτουργία Auto-MDI/MDIX.

Ο μεταγωγέας έχει ανεμιστήρα;

Όχι, ο TL-SG2008 χρησιμοποιεί παθητική ψύξη χωρίς ανεμιστήρα. Είναι αθόρυβος και κατάλληλος για περιβάλλον γραφείου.

Πώς να τοποθετήσω τα λαστιχένια πόδια για χρήση σε γραφείο;

Γυρίστε τον μεταγωγέα ανάποδα, αφαιρέστε το προστατευτικό φιλμ από τα αυτοκόλλητα των λαστιχένιων ποδιών που παρέχονται και κολλήστε τα στις εσοχές στις τέσσερις γωνίες της κάτω πλευράς του μεταγωγέα. Τοποθετήστε τον μεταγωγέα σε μια επίπεδη και σταθερή επιφάνεια.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TL-SG2008 TP-LINK

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

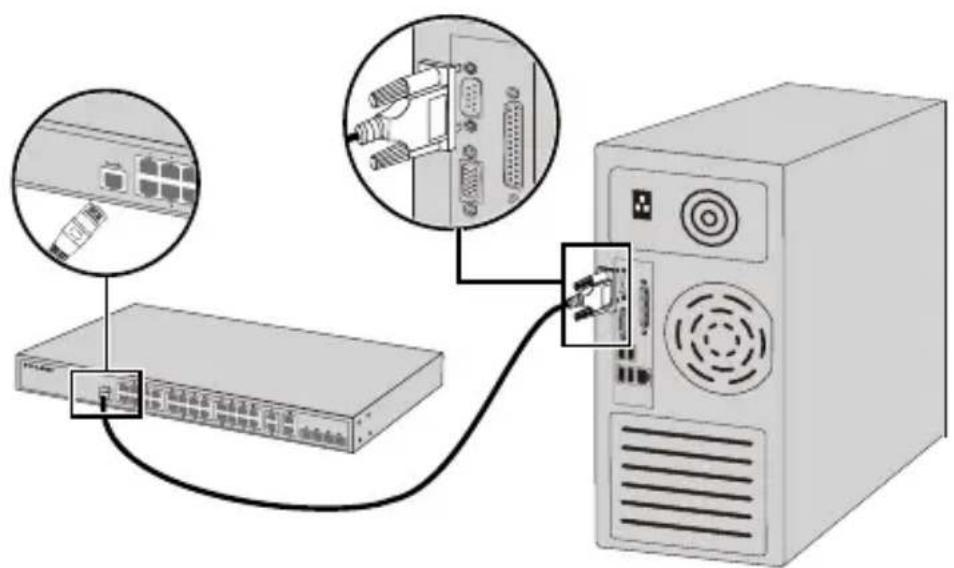

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
