Type de produit	Commutateur réseau (switch) administrable de niveau 2
Modèle	TL-SG2008
Marque	TP-Link
Nombre de ports Ethernet	8 ports RJ45 10/100/1000 Mbps
Emplacements SFP	2 emplacements SFP pour modules fibre optique
Port console	1 port console RJ45 pour configuration CLI
Capacité de commutation	16 Gbit/s
Table d'adresses MAC	8K entrées
Fonctions de gestion	Interface Web, CLI, SNMP, VLAN, QoS, IGMP Snooping, LACP, STP/MSTP
Alimentation	Adaptateur secteur externe 9 V DC / 0,6 A (inclus)
Consommation électrique	Max. 4,9 W
Dimensions (L x P x H)	171 x 98 x 27 mm
Poids	Environ 0,4 kg
Montage	Sur bureau (pieds caoutchouc inclus) ou en rack (équerres incluses)
Ventilation	Sans ventilateur, refroidissement passif
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% HR sans condensation
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.1Q, 802.1d, 802.1w, 802.1s
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir, débrancher pour couper l'alimentation
Entretien	Nettoyer avec un chiffon sec et doux, ne pas utiliser de solvants
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le support TP-Link
Garantie	Garantie limitée TP-Link (voir conditions sur l'emballage)

FOIRE AUX QUESTIONS - TL-SG2008 TP-LINK

Comment réinitialiser le switch TL-SG2008 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du switch pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Le switch redémarrera avec les réglages par défaut.

Comment accéder à l'interface d'administration web du switch ?

Connectez votre ordinateur au switch par câble Ethernet. Définissez une adresse IP fixe sur votre PC dans le même sous-réseau (ex: 192.168.0.x). Ouvrez un navigateur et saisissez http://192.168.0.1. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin (en minuscules).

Quels navigateurs sont compatibles avec l'interface web ?

L'interface web fonctionne avec les navigateurs modernes comme Chrome, Firefox, Edge et Safari. Assurez-vous d'avoir activé JavaScript.

Comment configurer un VLAN sur le TL-SG2008 ?

Dans l'interface web, allez dans VLAN > 802.1Q VLAN. Créez un nouveau VLAN avec un ID et un nom, puis assignez les ports membres (tagged ou untagged). Validez la configuration.

Que faire si j'ai oublié le mot de passe d'administration ?

Effectuez une réinitialisation d'usine (voir question précédente). Cela effacera tous les réglages, y compris le mot de passe.

Le switch peut-il être monté dans un rack standard ?

Oui, le TL-SG2008 est livré avec des équerres de montage pour une installation dans un rack 19 pouces. Fixez les équerres avec les vis fournies, puis vissez-les au rack avec des boulons adaptés (non fournis).

Comment connecter un module SFP dans le switch ?

Insérez doucement le module SFP (par exemple un mini-GBIC) dans l'emplacement SFP jusqu'à ce qu'il s'enclenche. Pour le retirer, abaissez le levier métallique et tirez. Assurez-vous que le module est compatible avec le switch.

Quels types de câbles utiliser pour les ports Ethernet ?

Utilisez des câbles RJ45 de catégorie 5e ou supérieure pour des connexions Gigabit. Les câbles peuvent être droits ou croisés grâce à la fonction Auto-MDI/MDIX.

Le switch possède-t-il un ventilateur ?

Non, le TL-SG2008 utilise un refroidissement passif sans ventilateur. Il est silencieux et adapté à un environnement de bureau.

Comment installer les pieds caoutchouc pour un usage sur bureau ?

Retournez le switch, retirez le film protecteur des adhésifs des pieds caoutchouc fournis et collez-les dans les creux aux quatre coins de la face inférieure du switch. Posez le switch sur une surface plane et stable.

MODE D'EMPLOI TL-SG2008 TP-LINK

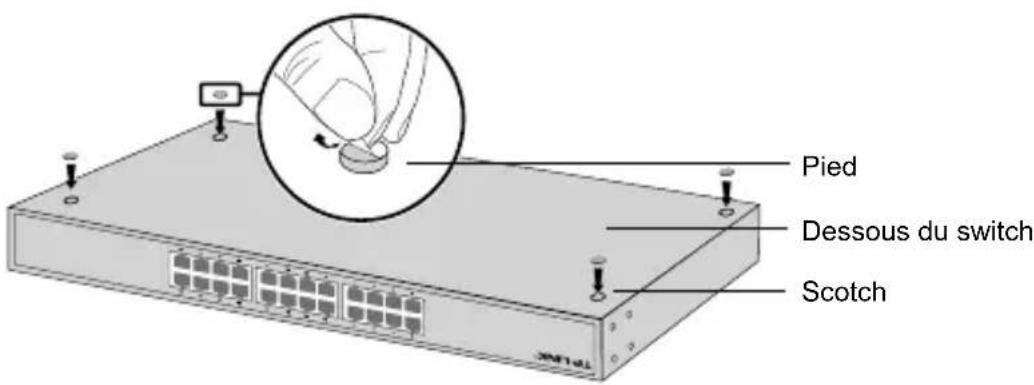

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

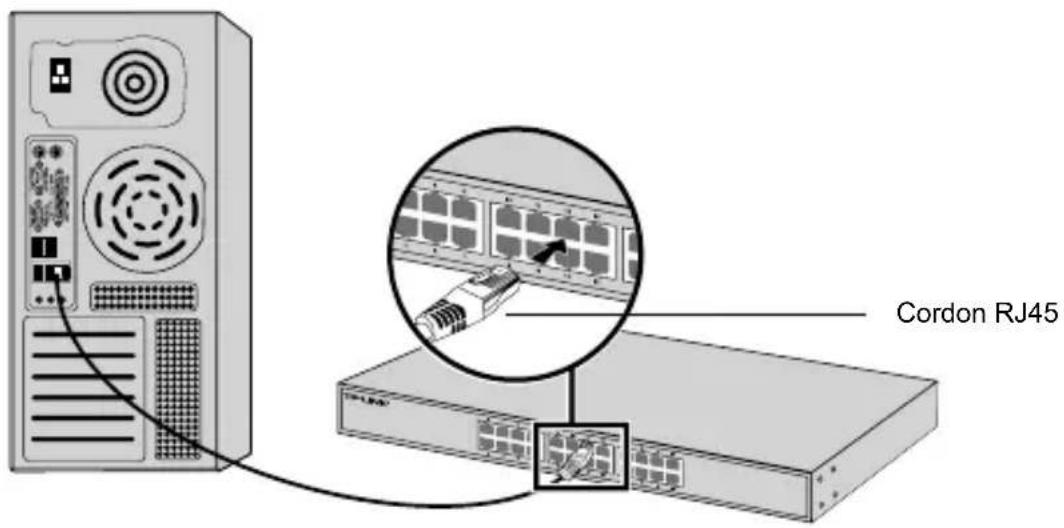

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

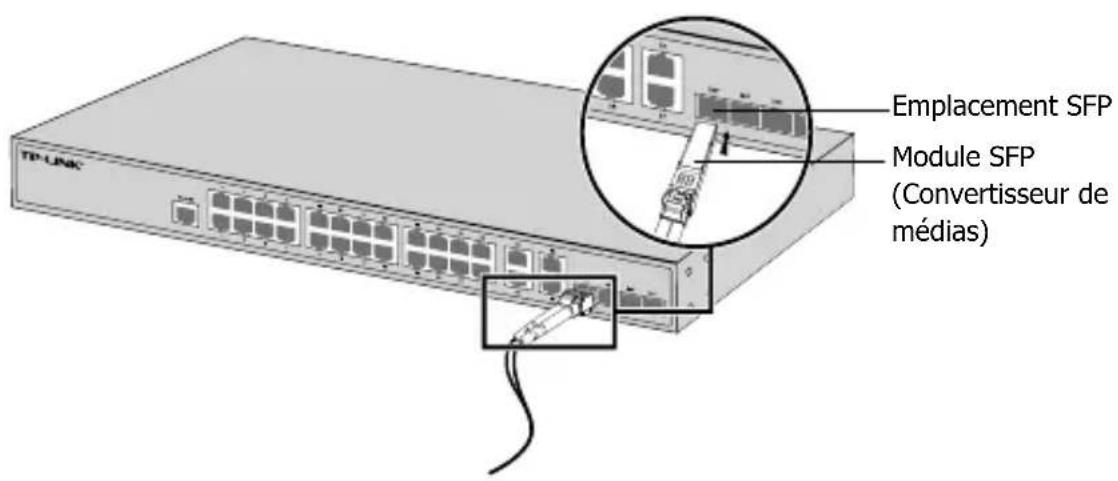

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
