TL-SG2008 - Netzwerkschalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Managed Layer 2 Netzwerk-Switch
Modell	TL-SG2008
Marke	TP-Link
Anzahl der Ethernet-Ports	8 RJ45-Ports 10/100/1000 Mbit/s
SFP-Steckplätze	2 SFP-Steckplätze für Glasfaser-Module
Konsolenport	1 RJ45-Konsolenport für CLI-Konfiguration
Switch-Kapazität	16 Gbit/s
MAC-Adressentabelle	8K Einträge
Verwaltungsfunktionen	Web-Interface, CLI, SNMP, VLAN, QoS, IGMP Snooping, LACP, STP/MSTP
Stromversorgung	Externes Netzteil 9 V DC / 0,6 A (im Lieferumfang enthalten)
Leistungsaufnahme	Max. 4,9 W
Abmessungen (B x T x H)	171 x 98 x 27 mm
Gewicht	Ca. 0,4 kg
Montage	Tischmontage (Gummifüße im Lieferumfang enthalten) oder Rackmontage (Montagewinkel im Lieferumfang enthalten)
Lüftung	Lüfterlos, passive Kühlung
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Netzwerkstandards	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.1Q, 802.1d, 802.1w, 802.1s
Sicherheit	Nicht Wasser aussetzen, nicht öffnen, zum Trennen von der Stromversorgung Netzteil abziehen
Pflege	Mit einem trockenen, weichen Tuch reinigen, keine Lösungsmittel verwenden
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile, wenden Sie sich an den TP-Link Support
Garantie	Eingeschränkte Garantie von TP-Link (siehe Bedingungen auf der Verpackung)

Häufig gestellte Fragen - TL-SG2008 TP-LINK

Wie setze ich den Switch TL-SG2008 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite des Switches etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Der Switch startet mit den Standardeinstellungen neu.

Wie greife ich auf die Webverwaltungsoberfläche des Switches zu?

Verbinden Sie Ihren Computer über ein Ethernet-Kabel mit dem Switch. Stellen Sie eine feste IP-Adresse auf Ihrem PC im selben Subnetz ein (z.B. 192.168.0.x). Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Melden Sie sich mit dem Benutzernamen admin und dem Passwort admin (Kleinbuchstaben) an.

Welche Browser sind mit der Weboberfläche kompatibel?

Die Weboberfläche funktioniert mit modernen Browsern wie Chrome, Firefox, Edge und Safari. Stellen Sie sicher, dass JavaScript aktiviert ist.

Wie konfiguriere ich ein VLAN auf dem TL-SG2008?

Gehen Sie in der Weboberfläche zu VLAN > 802.1Q VLAN. Erstellen Sie ein neues VLAN mit einer ID und einem Namen, und weisen Sie die Mitgliedsports zu (getaggt oder ungetaggt). Bestätigen Sie die Konfiguration.

Was tun, wenn ich das Administratorpasswort vergessen habe?

Führen Sie einen Werksreset durch (siehe vorherige Frage). Dabei werden alle Einstellungen einschließlich des Passworts gelöscht.

Kann der Switch in einem Standard-Rack montiert werden?

Ja, der TL-SG2008 wird mit Montagewinkeln für die Installation in einem 19-Zoll-Rack geliefert. Befestigen Sie die Winkel mit den mitgelieferten Schrauben am Switch, und schrauben Sie sie dann mit geeigneten Schrauben (nicht im Lieferumfang enthalten) am Rack fest.

Wie schließe ich ein SFP-Modul an den Switch an?

Stecken Sie das SFP-Modul (z.B. Mini-GBIC) vorsichtig in den SFP-Steckplatz, bis es einrastet. Zum Entfernen drücken Sie den metallenen Hebel nach unten und ziehen Sie es heraus. Stellen Sie sicher, dass das Modul mit dem Switch kompatibel ist.

Welche Kabeltypen werden für die Ethernet-Ports verwendet?

Verwenden Sie RJ45-Kabel der Kategorie 5e oder höher für Gigabit-Verbindungen. Die Kabel können gerade oder gekreuzt sein, da der Switch Auto-MDI/MDIX unterstützt.

Hat der Switch einen Lüfter?

Nein, der TL-SG2008 verwendet eine passive Kühlung ohne Lüfter. Er ist geräuschlos und für den Einsatz im Büro geeignet.

Wie installiere ich die Gummifüße für die Tischmontage?

Drehen Sie den Switch um, entfernen Sie die Schutzfolie von den Klebestreifen der mitgelieferten Gummifüße und kleben Sie diese in die Vertiefungen an den vier Ecken der Unterseite des Switches. Stellen Sie den Switch auf eine flache und stabile Oberfläche.

BEDIENUNGSANLEITUNG TL-SG2008 TP-LINK

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

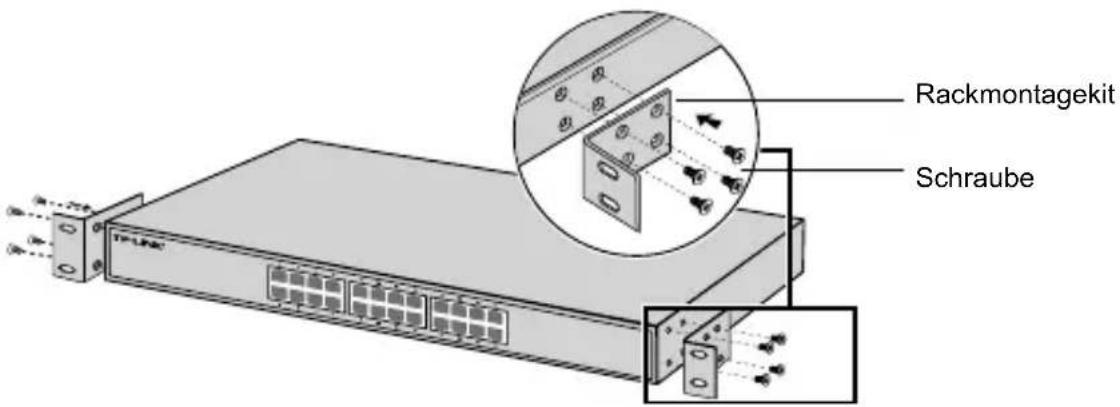

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
