CS4120 - Outillage à main BLAUPUNKT - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Χειροκίνητο εργαλείο
Μάρκα	Blaupunkt
Μοντέλο	CS4120
Διαστάσεις (Μ x Π x Υ)	25 x 15 x 5 εκ.
Βάρος	0.4 κιλά
Υλικό	Ατσάλι υψηλής ποιότητας και ενισχυμένο πλαστικό
Τύπος λειτουργίας	Χειροκίνητο
Κύριες λειτουργίες	Βίδωμα, διάτρηση, κοπή (με κατάλληλες μύτες)
Χαρακτηριστικά ασφαλείας	Εργονομική αντιολισθητική λαβή, μηχανισμός ασφάλισης για αλλαγή μύτης
Συντήρηση	Καθαρίζετε με στεγνό πανί· αποθηκεύετε σε ξηρό μέρος· λιπαίνετε τα κινούμενα μέρη περιστασιακά
Διαθεσιμότητα ανταλλακτικών	Μύτες και αξεσουάρ πωλούνται ξεχωριστά
Εγγύηση	2 χρόνια
Περιλαμβανόμενα αξεσουάρ	Σετ 10 μυτών, θήκη αποθήκευσης

Συχνές ερωτήσεις - CS4120 BLAUPUNKT

Πώς αλλάζω τη μύτη στο CS4120;

Για να αλλάξετε τη μύτη, πρώτα βεβαιωθείτε ότι το εργαλείο δεν είναι υπό φορτίο. Τραβήξτε το περίβλημα ασφάλισης προς τα εμπρός, εισάγετε τη νέα μύτη μέχρι να κάνει κλικ και απελευθερώστε το περίβλημα για να ασφαλίσει.

Είναι το CS4120 κατάλληλο για βαριές εργασίες;

Το CS4120 έχει σχεδιαστεί για ελαφριές έως μεσαίες εργασίες όπως συναρμολόγηση επίπλων, μικρές επισκευές και έργα DIY. Για βαριές εργασίες, εξετάστε ένα ηλεκτρικό εργαλείο.

Πώς καθαρίζω και συντηρώ το εργαλείο;

Καθαρίζετε το εργαλείο με στεγνό ή ελαφρώς υγρό πανί. Αποφύγετε τη χρήση σκληρών χημικών. Εφαρμόζετε περιοδικά ελαφρύ λάδι μηχανής στο τσοκ και στα κινούμενα μέρη για ομαλή λειτουργία.

Ποια είναι η μέγιστη ροπή του CS4120;

Η μέγιστη ροπή είναι περίπου 10 Nm, κατάλληλη για τις περισσότερες κοινές εφαρμογές βιδώματος.

Μπορώ να χρησιμοποιήσω το CS4120 για διάτρηση;

Ναι, με κατάλληλα τρυπάνια. Το εργαλείο μπορεί να τρυπήσει ξύλο, πλαστικό και μαλακά μέταλλα έως διάμετρο 6 mm.

Ποιες προφυλάξεις ασφαλείας πρέπει να λαμβάνω όταν χρησιμοποιώ το CS4120;

Φοράτε πάντα γυαλιά ασφαλείας και βεβαιωθείτε ότι ο χώρος εργασίας είναι καλά φωτισμένος. Κρατήστε τα χέρια μακριά από την περιστρεφόμενη μύτη. Μην ασκείτε υπερβολική δύναμη· αφήστε το εργαλείο να κάνει τη δουλειά.

Πού μπορώ να αγοράσω ανταλλακτικές μύτες για το CS4120;

Οι ανταλλακτικές μύτες διατίθενται στα περισσότερα καταστήματα υλικού ή online. Αναζητήστε μύτες με εξάγωνη στελέχη κανονικού μεγέθους (1/4 ίντσας).

Το CS4120 συνοδεύεται από εγγύηση;

Ναι, το CS4120 συνοδεύεται από 2ετή εγγύηση κατά κατασκευαστικών ελαττωμάτων. Κρατήστε την απόδειξη για την υπηρεσία εγγύησης.

Είναι το CS4120 αναστρέψιμο;

Όχι, το CS4120 είναι χειροκίνητο εργαλείο και δεν έχει λειτουργία αναστροφής. Για να αντιστρέψετε, απλά γυρίστε το εργαλείο με το χέρι.

Μπορώ να χρησιμοποιήσω το CS4120 με προσάρτημα ηλεκτρικού τρυπανιού;

Όχι, το CS4120 έχει σχεδιαστεί μόνο για χειροκίνητη χρήση. Η χρήση του με ηλεκτρικό τρυπάνι μπορεί να προκαλέσει ζημιά στο εργαλείο και να ακυρώσει την εγγύηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CS4120 BLAUPUNKT

ΗΛΕΚΤΡΙΚΟ ΑΛΥΣΟΠ ΡΙ ΟΝΟ

ELEKTRIČNA VERIŽNA ŽAGA

ELEKTRILINE KETTSAAG

ELEKTRIČNA LANČANA PILA

ELEKTRISKAIS KĖDES ZAGIS

Κανόνες ασφαλείας για ηλεκτρικές μηχανές και συσκευές

Η συσκευή θεωρείται κατάλληλη για χρήση σε χώρες με μέτριο έως και ομοιόμορφα υγρό κλίμα. Μπορεί επίσης να χρησιμοποιηθεί και σε άλλες χώρες.

ΠΡΟΣΟΧΗ! Πριν ξεκινήσετε την εγκατάσταση ή τη χρήση της συσκευής, είναι απολύτως απαραίτητο να διαβάσετε τις οδηγίες χρήσης και, ειδικότερα, τους κανόνες για την ασφάλεια χρήσης. Φυλάξτε αυτές τις οδηγίες χρήσης για αναφορά και παραδώστε τις στους επόμενους χρήστες της συσκευής.

Η μη τήρηση αυτών των οδηγιών ασφαλείας και προειδοποιήσεων μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή σοβαρό τραυματισμό.

Μην επιτρέπετε σε παιδιά και εφήβους να χειρίζονται τη συσκευή. Άτομα που δεν είναι εξοικειωμένα με τις οδηγίες χρήσης δεν πρέπει να επιχειρούν την εγκατάσταση, τη συντήρηση και τη χρήση της συσκευής.

Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας ή γνώσης της συσκευής, εκτός εάν εποπτεύονται από τα άτομα που είναι υπεύθυνα για την ασφάλειά τους ή γίνεται σύμφωνα με τις οδηγίες χρήσης που δίνονται από αυτά.

Επεξήγηση συμβόλων προειδοποίησης:

1
5

1. Προειδοποίηση κινδύνου. Πρέπει να είστε ειδικά προσεκτικοί.

2. Σημαντικό, διαβάστε τις οδηγίες και ακολουθήστε τις προειδοποιήσεις.

3. Φοράτε προστατευτικά γυαλιά.

4. Χρησιμοποιείτε προστατευτικές ωτοασπίδες.
5. Πάντα να αποσυνδέεστε από την πηγή ρεύματος πριν από την επισκευή ή τη συντήρηση. Εάν το καλώδιο είναι κατεστραμμένο, αποσυνδέεστε αμέσως το φις από την πρίζα.
6. Μη χρησιμοποιείτε το πριόνι σε βροχή ή σε συνθήκες υψηλής υγρασίας.
7. Το πριόνι πρέπει να συγκρατείται καλά και να λειτουργεί με τα δύο χέρια.
8. Ακολουθήστε τους κανόνες ασφαλείας σχετικά με κλώτσημα. Αποφύγετε την κοπή με την κορυφή του οδηγού αλυσίδας. Σε μια τέτοια κατάσταση, το πριόνι τείνει να περιστρέφεται και μπορεί να κινηθεί προς τον χειριστή ανεξέλεγκτα, προκαλώντας κίνδυνο τραυματισμού.

Ασφάλεια στο χώρο εργασίας

Εξασφαλίστε καλό φωτισμό και τάξη στον χώρο εργασίας. Η ακαταστασία και ο κακός φωτισμός συμβάλλουν σε ατυχήματα. Πριν ξεκινήσετε την εργασία, προετοιμάστε και καθαρίστε την περιοχή, αφαιρέστε όλες τις πέτρες, τα κλαδιά, τα σύρματα και άλλα ξένα αντικείμενα που προεξέχουν από το έδαφος, τα οποία δημιουργούν κίνδυνο σκοντάμματος.

Να είστε ιδιαίτερα προσεκτικοί εάν η εργασία γίνεται σε επικλινές έδαφος ή πλαγιές.

Μην χρησιμοποιείτε την ηλεκτρική συσκευή σε εκρηκτικά περιβάλλοντα, δημιουργούμενα από εύφλεκτα υγρά, αέρια ή σκόνη. Η συσκευή μπορεί να παράγει σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων. Μην χρησιμοποιείτε το ηλεκτρικό πριόνι σε χώρους με μεγάλο κίνδυνο πυρκαγιάς ή έκρηξης.

Το πριόνι δεν προστατεύεται από το νερό. Η εργασία σε περιβάλλον βροχής ή υγρασίας μπορεί να προκαλέσει ηλεκτροπληξία.

Τα παιδιά και οι παρατηρητές δεν πρέπει να επιτρέπεται να

βρίσκονται σε σημεία που χρησιμοποιείται συσκευή με ηλεκτροκίνητο κινητήρα. Η διάσπαση προσοχής μπορεί να σας κάνει να χάσετε τον έλεγχο της συσκευής. Ο ηλεκτρικός εξοπλισμός κήπου πρέπει να φυλάσσεται μακριά από μη εξουσιοδοτημένα άτομα.

Ο χειριστής ή ο χρήστης είναι υπεύθυνος για ατυχήματα ή κινδύνους που συμβαίνουν σε άλλα άτομα ή στο περιβάλλον. Ηλεκτρική ασφάλεια

Η συσκευή πρέπει να συνδέεται μόνο σε πρίζα με χαρακτηριστικά που αντιστοιχούν στις τιμές της πινακίδας ονομαστικών τιμών.

Τα φις των ηλεκτροεργαλείων πρέπει να ταιριάζουν με τις ηλεκτρικές πρίζες. Ποτέ μην τροποποιείτε το φις του καλωδίου τροφοδοσίας με οποιονδήποτε τρόπο. Τα μη τροποποιημένα φις και οι κατάλληλες ηλεκτρικές πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή του σώματος με γειωμένες ή συγκολλημένες με τη μάζα επιφάνειες, όπως σωλήνες, θερμάστρες, καλοριφέρ και ψυγεία. Εάν αγγίξετε γειωμένα μέρη ή με γείωση, ο κίνδυνος ηλεκτροπληξίας αυξάνεται.

Μην εκθέτετε τον ηλεκτρικό εξοπλισμό σε συνθήκες βροχής ή υγρασίας. Εάν το νερό εισέλθει στο ηλεκτρικό εργαλείο, ο κίνδυνος ηλεκτροπληξίας αυξάνεται.

Ασφάλεια ανθρώπων

Μη χρησιμοποιείτε το αλυσοπρίονο εάν νιώθετε κουρασμένοι ή είστε υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Κατά τη χρήση της συσκευής, απαιτείται πλήρης συγκέντρωση και πρέπει να είστε προσεκτικοί. Μια στιγμή απροσεξίας κατά τη λειτουργία των ηλεκτρικών εργαλείων μπορεί να οδηγήσει σε ατύχημα, με αποτέλεσμα σοβαρό προσωπικό τραυματισμό ή απώλεια περιουσίας.

Είναι απαραίτητο να χρησιμοποιείτε μέσα ατομικής προστασίας. Να φοράτε πάντα γυαλιά ασφαλείας που προσκολλώνται κοντά στο πρόσωπό σας (σύμφωνα με το πρότυπο EN 166 ή άλλους

εθνικούς κανονισμούς). Λόγω της έντασης ήχου της συσκευής, φοράτε προστατευτικά ακοής. Συνιστάται επίσης η χρήση προστατευτικού εξοπλισμού όπως μάσκα σκόνης, αντιολισθητικά παπούτσια ασφαλείας με το πάνω μέρος, προστατευτικά γάντια και κράνος.

Φορέστε ρούχα στενής εφαρμογής. Χαλαρά ρούχα, κοσμήματα, κασκόλ μπορεί να πιαστούν από τα κινούμενα μέρη του πριονιού, γεγονός που μπορεί να οδηγήσει σε σοβαρά ατυχήματα. Εάν ο χρήστης έχει μακριά μαλλιά, θα πρέπει να είναι ασφαλισμένα και δεμένα.

Κατά τη λειτουργία, η συσκευή μπορεί να πετάει διάφορα αντικείμενα, πριονίδια και κομμάτια ξύλου με μεγάλη ταχύτητα. Υπάρχει κίνδυνος τραυματισμού. Συνιστάται η χρήση κατάλληλου ρουχισμού.

Πριν από την εκκίνηση του ηλεκτροεργαλείου, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν για τη ρύθμιση του εργαλείου. Εάν αφήσετε κάποιο κλειδί στο περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου, μπορεί να προκληθεί τραυματισμός.

Αποφύγετε να εργάζεστε σε αφύσικη θέση σώματος. Πάρτε μια σωστή και σταθερή στάση σώματος για να αποφύγετε την πιθανότητα απώλειας της ισορροπίας. Αυτό θα επιτρέψει τον καλύτερο έλεγχο του ηλεκτροεργαλείου σε απρόβλεπτες καταστάσεις.

Αποφύγετε την ακούσια εκκίνηση. Πριν από την ανύψωση ή τη μετακίνηση της συσκευής, βεβαιωθείτε ότι το καλώδιο τροφοδοσίας είναι αποσυνδεδεμένο από το δίκτυο και ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης. Η μετακίνηση ηλεκτρικού εξοπλισμού με το δάχτυλό σας στο διακόπτη ή η σύνδεση με την παροχή ρεύματος με το διακόπτη στη θέση λειτουργίας μπορεί οδηγήσει σε ατύχημα.

Κρατήστε τα χέρια και τα πόδια μακριά από τα κινούμενα (περιστρεφόμενα) μέρη του πριονιού.

Μην σηκώνετε το πριόνι κατά τη λειτουργία πάνω από τους ώμους. Κρατάτε το πριόνι και με τα δύο χέρια.

Διατηρείτε ασφαλή απόσταση από μη εξουσιοδοτημένα άτομα.

⚠️ Παρά τη χρήση μιας ασφαλούς δομής από το σχεδιασμό της, τη χρήση προστατευτικών μέτρων και πρόσθετων προστατευτικών μέτρων, υπάρχει πάντοτε ο κίνδυνος υπολειπόμενου τραυματισμού κατά τη διάρκεια της εργασίας.

Λεπτομερείς οδηγίες ασφαλείας για αλυσοπρίονα.

Μην επιχειρείτε να κόβετε μέταλλα.

Μην χρησιμοποιείτε απορρυπαντικά ή οινόπνευμα για να καθαρίσετε το πριόνι. Σκουπίζεται με ένα μαλακό, στεγνό ύφασμα.

Μη χρησιμοποιείται τον εξοπλισμό που δεν έχει σχεδιαστεί ειδικά για τη συσκευή αυτή και δεν συνιστάται από τον κατασκευαστή. Το γεγονός ότι ο εξοπλισμός μπορεί να τοποθετηθεί στο ηλεκτροεργαλείο δεν εγγυάται την ασφαλή χρήση.

Το σύστημα στερέωσης του εργαλείου εργασίας πρέπει να αντιστοιχεί στις διαστάσεις του ηλεκτροεργαλείου. Τα εργαλεία εργασίας με λανθασμένες διαστάσεις δεν μπορούν να είναι επαρκώς θωρακισμένα ή να ελέγχονται καλά.

Χρησιμοποιείτε μέσα ατομικής προστασίας. Ανάλογα με τον τύπο εργασίας, θα πρέπει να φοράτε μάσκα προσώπου, προστασία ματιών, π.χ. γυαλιά ασφαλείας. Τα μάτια πρέπει να προστατεύονται από ξένα αντικείμενα που επιπλέουν στον αέρα, και έχουν δημιουργηθεί κατά τη διάρκεια της εργασίας.

Προστατεύετε την αναπνευστική οδό από την ανυψωμένη σκόνη και τους ατμούς χρησιμοποιώντας μάσκες σκόνης. Η εκτεταμένη έκθεση στον θόρυβο μπορεί να οδηγήσει σε απώλεια ακοής.

Διατηρήστε τους παρευρισκόμενους σε ασφαλή απόσταση από την περιοχή κάλυψης του αλυσοπρίονου. Οποιοσδήποτε βρίσκεται κοντά σε ένα ηλεκτρικό εργαλείο που λειτουργεί πρέπει να φοράει ατομικό εξοπλισμό προστασίας. Τα θραύσματα του αντικειμένου εργασίας ή τα ραγισμένα εργαλεία εργασίας μπορούν να θρυμματιστούν και να προκαλέσουν τραυματισμούς ακόμη και εκτός της ζώνης άμεσης πρόσβασης.

Μην μετακινείτε το ηλεκτρικό εργαλείο σε κίνηση. Η τυχαία επαφή του ενδύματος με το εργαλείο μπορεί να προκαλέσει το κόψιμο του ρούχου και την επαφή του εργαλείου με το σώμα του χειριστή.

Να καθαρίζετε τακτικά τις εγκοπές εξαερισμού του εξοπλισμού. Ο ανεμιστήρας κινητήρα αντλεί σκόνη στο περίβλημα και μεγάλη συσσώρευση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικό κίνδυνο. Ο αποκλεισμένος αερισμός της συσκευής μπορεί επίσης να οδηγήσει σε υπερθέρμανση του ηλεκτρικού εργαλείου.

Πριν από κάθε εκκίνηση, ελέγξτε εάν:

• η συσκευή έχει συναρμολογηθεί σωστά, σύμφωνα με τις οδηγίες.
• το εργαλείο κοπής είναι σε καλή τεχνική κατάσταση· ελέγχετε τακτικά τη στερέωση της αλυσίδας, τη ζημιά και τη φθορά·
• οι διατάξεις ασφαλείας (π.χ. προστατευτικό της μονάδας κοπής, περίβλημα, λαβή, διακόπτης κινητήρα) είναι σε καλή τεχνική κατάσταση και λειτουργούν σωστά.

Να απομακρύνετε το αλυσοπρίονο μακριά από το υλικό που κόβεται μόνο όταν η αλυσίδα κοπής είναι σε λειτουργία.

Χρησιμοποιείτε πάντα το νύχι στήριξης ως σημείο υποστήριξης κατά τη διάρκεια της κοπής. Κρατώντας το αλυσοπρίονο από τη λαβή, είναι απαραίτητο να το οδηγείτε χρησιμοποιώντας τη βοηθητική λαβή.

Εάν δεν είναι δυνατό να κόψετε το υλικό με την μια φορά, τραβήξτε το αλυσοπρίονο ελαφρώς προς τα πίσω, μετακινήστε το νύχι στήριξης και συνεχίστε τη κοπή ελαφρά ανυψώνοντας την κύρια λαβή του αλυσοπρίονου.

Να προσέχετε ιδιαίτερα σε περίπτωση όταν η αλυσίδα κολλήσει. Τότε μπορεί να συμβεί το λεγόμενο κλώτσημα που κατευθύνεται προς τον χρήστη.

Αφού απενεργοποιήσετε το πριόνι, η αλυσίδα παραμένει ακόμη σε κίνηση για κάποιο χρονικό διάστημα. Πρέπει να προσέχετε.

Η περιστρεφόμενη αλυσίδα πριονιού θερμαίνεται και

διευρύνεται. Χωρίς την κατάλληλη λίπανση και τάση, μπορεί να φύγει από τον οδηγό ή να σπάσει. Κίνδυνος σοβαρού ατυχήματος και υλικών ζημιών.

Πάντα να απενεργοποιείτε το πριόνι όταν:

• αφήνεται χωρίς επιτήρηση,
• πριν από τις εργασίες ρύθμισης και συντήρησης,
• μετά από χτύπημα από ξένο αντικείμενο,
• γίνεται αισθητός μη φυσιολογικός κραδασμός της συσκευής.

Γενικές πληροφορίες

Η συσκευή προορίζεται αποκλειστικά για εργασία στον κήπο της αυλής σύμφωνα με τους κανόνες περιγραφής και ασφάλειας που περιέχονται σε αυτές τις οδηγίες χρήσης.

Μπορεί να χρησιμοποιηθεί για κλάδεμα κλαδιών, προετοιμασία καυσόξυλων και για άλλες εργασίες που απαιτούν κοπή ξύλου.

Άλλη χρήση μπορεί να είναι επικίνδυνη για τους χρήστες και μπορεί να προκαλέσει βλάβη στη συσκευή. Η συσκευή δεν πρέπει να χρησιμοποιείται για κοπή δένδρων, για κοπή άλλων υλικών εκτός από ξύλο και υλικά με βάση το ξύλο.

Αν στη συσκευή εμφανίζεται ένα σύμβολο διαγραμμένου κάδου απορριμμάτων, αυτό σημαίνει ότι καλύπτεται το προϊόν με την Ευρωπαϊκή Οδηγία 2012/19 / ΕΕ. Εξοικειωθείτε με τις απαιτήσεις της τοπικής σας ηλεκτρικής και ηλεκτρονικό σύστημα συλλογής αποβλήτων. Ακολουθήστε τους τοπικούς κανονισμούς. Μην απορρίπτετε αυτό το προϊόν με τα οικιακά απορρίμματα. Η σωστή διάθεση του παλαιού προϊόντος θα αποτρέψει τυχόν αρνητικές επιπτώσεις στην το περιβάλλον και την ανθρώπινη υγεία.

Πληροφορίες σχετικά με την προστασία του περιβάλλοντος Η συσκευασία περιέχει μόνο τα απαραίτητα στοιχεία. Έχουν καταβληθεί όλες οι προσπάθειες για να εξασφαλιστεί ότι τα τρία υλικά συσκευασίας είναι εύκολο να διαχωριστούν: χαρτόνι (κουτί), αφρός πολυστερίνης (εσωτερικός προστασία) και πολυαιθυλένιο (τσάντες, προστατευτικό φύλλο). Η συσκευή κατασκευάζεται από ανακυκλώσιμα υλικά και μπορεί να χρησιμοποιηθεί ξανά μετά την αποσυναρμολόγησή του από μια εξειδικευμένη εταιρεία. Παρατηρώ τοπικούς κανονισμούς για τη διάθεση υλικών συσκευασίας, αποβλήτων μπαταριών και περιττές εξοπλισμός.

Το προϊόν είναι κατασκευασμένο από υψηλής ποιότητας υλικά και εξαρτήματα που μπορούν να ανακυκλωθούν και επαναχρησιμοποιήθηκαν.

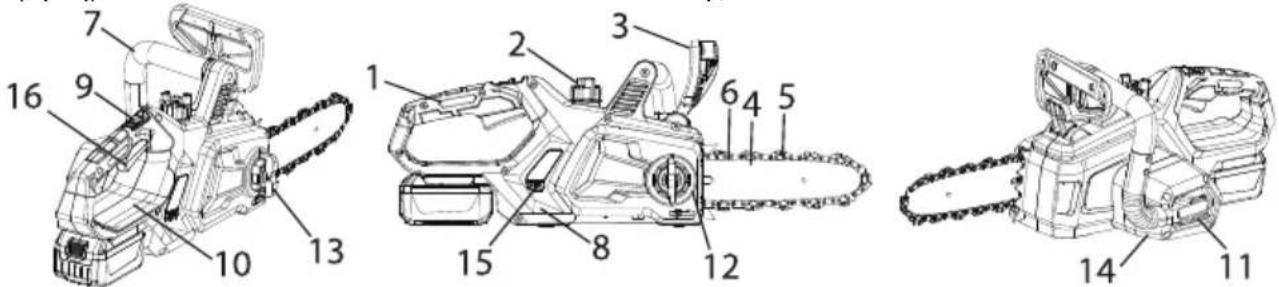

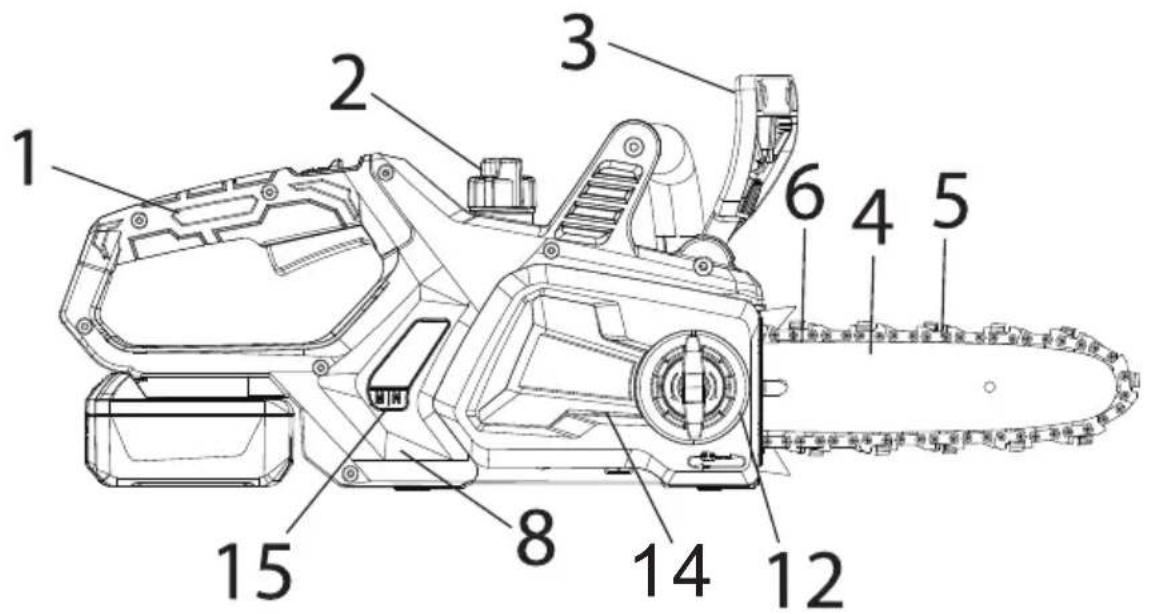

Κατασκευή ηλεκτρικού αλυσοπρίονου.

1. Λαβή
2. Δεξαμενή λαδιού για τη λίπανση αλυσίδας
3. Μοχλός φρένου αλυσίδας
4. Λάμα (οδηγός αλυσίδας)
5. Αλυσίδα
6. Οπές λίπανσης οδηγού
7. Βοηθητική λαβή

8. Περίβλημα

9. Κουμπί κλειδώματος διακόπτη

10. Προστατευτικό δακτύλων

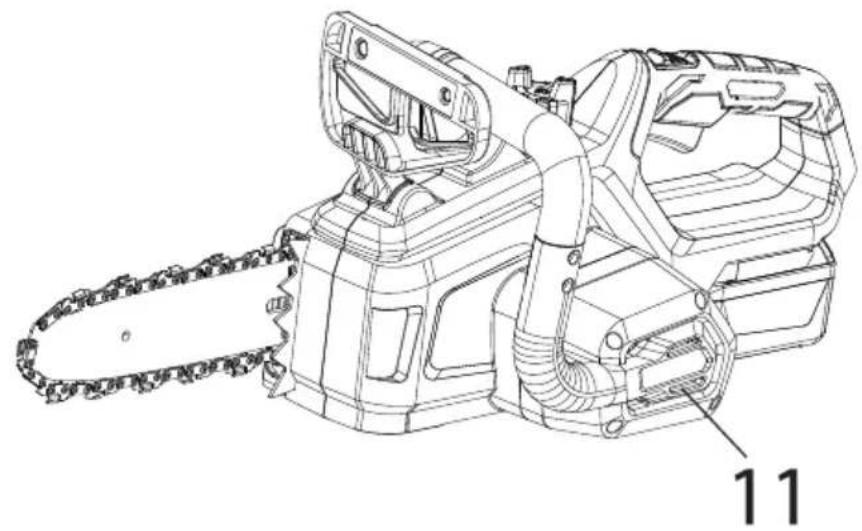

11. Περίβλημα φίλτρου αέρα

12. Εντατήρας αλυσίδας (SDS)

13. Παξιμάδι στερέωσης προστατευτικού μετάδοσης κίνησης

14. Προστατευτικό μετάδοσης κίνησης

15. Παράθυρο στάθμης λαδιού

16. Διακόπτης

Εγκατασταση της επαναφορτιζόμενης μπαταρίας

Οδηγία: Η χρήση μπαταριών ακατάλληλων για τη συσκευή μπορεί να οδηγήσει σε δυσλειτουργία ή βλάβη της συσκευής.

Για να εισαγάγετε την μπαταρία στην υποδοχή, σπρώξτε την προς τα μέσα μέχρι να ακούσετε τον μηχανισμό ασφάλισης να ασφαλίζει (η μπαταρία θα πρέπει να βρίσκεται στο ίδιο επίπεδο με την άκρη της συσκευής)

Τύπος μπαταρίας: 18 V Li-Ion; BP1840 4, 0 Ah, BP1850 5, 0 Ah συνιστά (δεν συμπεριλαμβάνεται)

ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΓΙΑ ΛΕΙΤΟΥΡΓΙΑ

Το αλυσοπρίονο που παρέχεται από τον κατασκευαστή είναι μερικώς αποσυναρμολογημένο. Πληροφορίες σχετικά με τη διαδικασία αλλαγής της αλυσίδας, την τοποθέτηση του οδηγού, τα σχέδια συναρμολόγησης θα επιτρέψουν τη συναρμολόγηση και την προετοιμασία του πριονιού για λειτουργία.

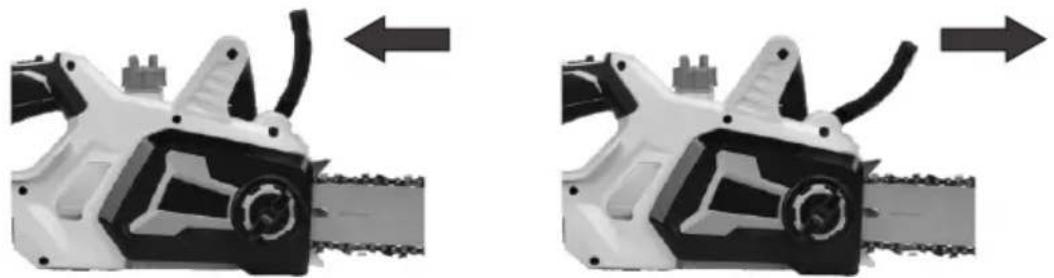

ΛΕΙΤΟΥΡΓΙΑ ΦΡΕΝΟΥ ΑΛΥΣΙΔΑΣ

Το φρένο ασφαλείας έχει σχεδιαστεί για να σταματά την αλυσίδα του πριονιού αμέσως μόλις κλωτσήσει. Το φρένο είναι έτοιμο για χρήση όταν είναι σε όρθια θέση. Πριν από κάθε χρήση πριονιού πρέπει να ελέγχετε το φρένο αλυσίδας μετακινώντας το μοχλό προς τα εμπρός.

Εάν εντοπιστεί δυσλειτουργία της πέδης, επιστρέψτε το πριόνι στο κέντρο σέρβις. Μη χρησιμοποιείτε το πριόνι με το φρένο ασφαλείας εκτός λειτουργίας.

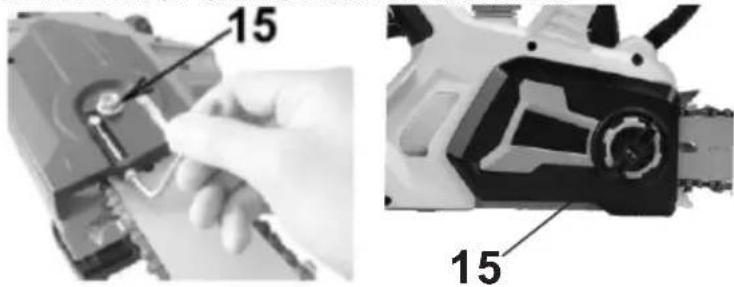

ΕΙΣΑΓΩΓΗ ΤΟΥ ΟΔΗΓΟΥ ΚΑΙ ΤΗΣ ΑΛΥΣΙΔΑΣ

Πριν την εγκατάσταση/αφαίρεση του οδηγού και της αλυσίδας, βεβαιωθείτε ότι η συσκευή είναι αποσυνδεδεμένη από την πηγή τροφοδοσίας. Ρυθμίστε το φρένο αλυσίδας σε όρθια θέση.

Πρέπει να είστε ιδιαίτερα προσεκτικοί όταν χειρίζεστε την αλυσίδα, είναι πολύ κοφτερή. Συνιστάται η χρήση προστατευτικών γαντιών.

Πριν εγκαταστήσετε την αλυσίδα και τον οδηγό, ελέγξτε την κατεύθυνση των δοντιών. Στο περίβλημα του πριονιού υπάρχουν πληροφορίες σχετικά με τη σωστή κατεύθυνση.

Για να αφαιρέσετε την αλυσίδα:

Ξεβιδώστε το παξιμάδι στερέωσης του προστατευτικού. Αφαιρέστε το προστατευτικό της μετάδοσης κίνησης. Χαλαρώστε την τάση της αλυσίδας στρέφοντας αριστερόστροφα τον κοχλία τάνυσης όσο το δυνατόν περισσότερο. Αφαιρέστε τους οδηγούς και την αλυσίδα.

Για να εγκαταστήσετε την αλυσίδα:

Ξεβιδώστε το παξιμάδι στερέωσης του προστατευτικού. Αφαιρέστε το προστατευτικό της μετάδοσης κίνησης. Χαλαρώστε την τάση της αλυσίδας στρέφοντας αριστερόστροφα τον κοχλία τάνυσης όσο το δυνατόν περισσότερο. Εισαγάγετε την αλυσίδα στην αυλάκωση του οδηγού, δίνοντας προσοχή στην κατεύθυνση των δοντιών, έτσι ώστε να είναι σύμφωνη με τις πληροφορίες στο περίβλημα.

Εφαρμόστε τον οδηγό και την αλυσίδα στους συνδετήρες έτσι ώστε οι σύνδεσμοι μετάδοσης κίνησης της αλυσίδας να βρίσκονται στα δόντια του κινητήριου τροχού, η κεφαλή της βίδας στη διαμήκη οπή του οδηγού και ο πείρος του ολισθαίνοντος τεντωτή στην οπή του οδηγού.

Συνιστάται να αλλάζετε τη θέση του οδηγού κάθε 5 ώρες λειτουργίας, έτσι ώστε η πάνω και η κάτω άκρη να σκουπίζονται ομοιόμορφα.

Κάθε φορά, ελέγχετε εάν η δίοδος λαδιού είναι καθαρή και εξασφαλίζει την ελεύθερη ροή λαδιού.

TENTΩΜΑ ΑΛΥΣΙΔΑΣ

Πριν ξεκινήσετε την εργασία, πρέπει να τεντώσετε την αλυσίδα. Για να το κάνετε αυτό, χρησιμοποιήστε το παξιμάδι τάνυσης της αλυσίδας. Τεντώστε την αλυσίδα δεξιόστροφα.

Βεβαιωθείτε ότι η αλυσίδα βρίσκεται μέσα στην υποδοχή του οδηγού.

Σφίξτε τη βίδα σύσφιξης της αλυσίδας δεξιόστροφα μέχρι η αλυσίδα να τεντωθεί επαρκώς. Στη συνέχεια σφίξτε το παξιμάδι ασφάλισης.

Μια κατάλληλα τεντωμένη αλυσίδα μπορεί να ανυψωθεί στη μέση του οδηγού σε ύψος περίπου 3-4 mm.

ΛΙΠΑΝΣΗ ΑΛΥΣΙΔΑΣ

Πριν ξεκινήσετε την εργασία, ελέγξτε τη στάθμη λαδιού για λίπανση των αλυσίδων στη δεξαμενή (2). Εάν η στάθμη λαδιού είναι ορατή στο κάτω μέρος του παραθύρου της δεξαμενής - θα πρέπει να συμπληρωθεί.

Ξεβιδώστε το καπάκι της δεξαμενής λαδιού, ρίξτε λάδι αλυσίδας στη δεξαμενή. Συνιστάται η στάθμη λαδιού να γεμίζει ολόκληρο το παράθυρο της δεξαμενής λαδιού. Αφού προσθέσετε λάδι, βιδώστε το καπάκι της δεξαμενής και σκουπίστε το σώμα της συσκευής για να μην είναι βρώμικο και γλιστερό.

Ελέγχετε την ποσότητα λαδιού στη δεξαμενή κάθε 30 λεπτά λειτουργίας.

Μην χειρίζεστε το πριόνι όταν δεν υπάρχει λάδι στη δεξαμενή. Το λάδι λίπανσης αλυσίδας δεν παρέχεται με τη συσκευή.

ΕΝΕΡΓΟΠΟΙΗΣΗ ΚΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΑΛΥΣΟΠΡΙΟΝΟΥ

Πιάστε το αλυσοπρίονο με το δεξί σας χέρι από τη λαβή, έτσι ώστε ο αντίχειράς σας να τυλίγεται γύρω απ' αυτήν. Απελευθερώστε το φρένο αλυσίδας. Πατήστε και κρατήστε

πατημένο το κουμπί ασφάλισης με τον αντίχειρά σας και πατήστε και κρατήστε πατημένο τον διακόπτη με το δείκτη σας. Το πριόνι θα ανάψει και η αλυσίδα θα περιστρέφεται.

Για να απενεργοποιήσετε το πριόνι, αφήστε το κουμπί διακόπτη. Η αλυσίδα θα σταματήσει. Τραβήξτε το φρένο της αλυσίδας για να αποφύγετε την τυχαία ενεργοποίηση.

ΠΡΙΟΝΙΣΜΑ – ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ

Μετά από κάθε 15 λεπτά λειτουργίας, κάντε ένα 15λεπτο διάλειμμα.

Πριν ξεκινήσετε την εργασία και την κοπή εξοικειωθείτε με τους κανόνες ασφαλείας. Υπάρχει πιθανότητα απόρριψης, το πριόνι μπορεί να πηδήξει έναντι του χρήστη. Κίνδυνος σοβαρού ή θανατηφόρου ατυχήματος.

Ξεκινήστε την κοπή όταν το πριόνι φτάσει σε πλήρη ταχύτητα.

Μην κόβετε γύρω από το επάνω τέταρτο του άκρου οδηγού.

Μην ασκείτε υψηλή πίεση κατά την κοπή. Εφαρμόστε ήπια πίεση ενώ το πριόνι λειτουργεί σε πλήρη ταχύτητα.

Εάν ο οδηγός έχει μπλοκάρει στο υλικό, μην τον βγάλετε με δύναμη, χρησιμοποιήστε σφήνα ή μοχλό.

Να εξασφαλίζετε πάντοτε καλή υποστήριξη ποδιών. Μην στέκεστε σε κορμούς δέντρων. Προσέξτε την κύλιση του κομμένου κορμού.

Προσέξτε την ελατηριώτη επαναφορά του κλάδου κοπής.

ΚΛΑΔΕΥΣΗ

Η κλάδευση σημαίνει αφαίρεση κλωναριών και κλαδιών από ένα κομμένο δέντρο.

Τα κλαδιά που υποστηρίζουν τον κορμό θα πρέπει να κόβονται τελευταία μόνο μετά την κοπή του κορμού.

Τα τεντωμένα κλαδιά θα πρέπει να πριονίζονται από κάτω προς τα πάνω για να μην κολλήσει ο οδηγός του πριονιού.

ΚΟΠΗ ΚΟΡΜΟΤΕΜΑΧΙΩΝ

Λάβετε υπόψη την κατεύθυνση των τάσεων στο εσωτερικό του

κορμού. Η τομή πρέπει να τελειώνει στην αντίθετη πλευρά της κάμψης του κορμού. Αυτό θα αποτρέψει το μπλοκάρισμα του οδηγού.

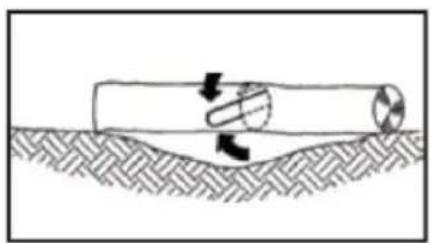

Σε περίπτωση που ένα δέντρο βρίσκεται στο έδαφος, κόψτε το στη μέση, στη συνέχεια γυρίστε τον κορμό, κόψτε το και ολοκληρώστε την κοπή από την άλλη πλευρά.

Εάν το δέντρο στηρίζεται στη μία πλευρά, κόψτε το πρώτα από κάτω μέχρι το 1/3 της διαμέτρου του κορμού και μετά ολοκληρώστε με την κοπή από πάνω. Εάν ο κορμός υποστηρίζεται και από τις δύο πλευρές, ξεκινήστε από την κορυφή, κόψτε στο 1/3 και, στη συνέχεια, ολοκληρώστε με μια κοπή από το κάτω μέρος.

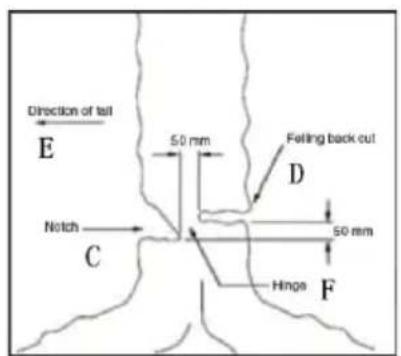

Πρέπει να γίνονται παρατηρήσεις πριν από την κοπή του δέντρου. Προσδιορίστε την κατεύθυνση της πτώσης του δέντρου λαμβάνοντας υπόψη την κλίση του δέντρου, την κατεύθυνση του ανέμου, τη θέση των βαρύτερων κλαδιών και την κλίση του εδάφους. Ασφαλίστε την περιοχή και εκτιμήστε εάν το πεσμένο δέντρο έχει προκαλέσει υλικές ζημιές. Ελέγξτε τη διαδρομή διαφυγή για τυχόν εμπόδια.

Μικρά δέντρα με διάμετρο κορμού μικρότερη από 15 cm μπορούν να κοπούν με μία μόνο κοπή. Σε περίπτωση που ο κορμός είναι παχύτερος, θα πρέπει να σχηματιστεί μια εγκοπή ανατροπής.

Κάντε μια τομή στο 1/3 του βάθους του δέντρου από την πλευρά που πρόκειται να κοπεί το δέντρο. Κάντε μια κοπή σε επίπεδο ελαφρώς υψηλότερο από την τομή στην αντίθετη πλευρά της τομής.

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ! Πάντα πρέπει να βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη και αποσυνδεδεμένη από την παροχή ρεύματος πριν πραγματοποιήσετε οποιοδήποτε καθαρισμό ή συντήρηση.

Μετά την ολοκλήρωση της εργασίας, η συσκευή πρέπει να καθαρίζεται από υπολείμματα πριονιδιών, ακαθαρσιών και σκόνης.

Χρησιμοποιώντας μια λεπτή βούρτσα, ένα πινέλο ή ένα πανί, καθαρίστε το περίβλημα από τη σκόνη. Επιτρέπεται ο καθαρισμός με υγρό πανί, υπό την προϋπόθεση ότι η συσκευή στεγνώνεται αμέσως. Τα μεταλλικά στοιχεία πρέπει να ασφαλίζονται με λάδι.

Καθαρίζετε τακτικά τα ανοίγματα εξαερισμού. Χρησιμοποιήστε πεπιεσμένο αέρα ή ηλεκτρική σκούπα. Μετά από κάθε 5 ώρες λειτουργίας, ελέγχετε τακτικά την κατάσταση του οδηγού και της αλυσίδας. Αφαιρέστε τα πριονίδια από την αυλάκωση του οδηγού και την οπή λαδιού. Λιπάνετε τη λειτουργία καθοδήγησης της αλυσίδας μέσω της οπής λίπανσης του οδηγού (6).

Βεβαιωθείτε ότι η αλυσίδα είναι πάντα κοφτερή. Εάν χρησιμοποιείται πριόνι με αμβλεία αλυσίδα, ο οδηγός και άλλα δομικά στοιχεία της συσκευής φθείρονται πιο γρήγορα. Σε ακραίες περιπτώσεις, η αλυσίδα μπορεί να σπάσει. Συνιστάται η αλυσίδα να ακονίζεται σε επαγγελματικά σημεία εξυπηρέτησης.

Εάν η συσκευή φυλάσσεται και δεν χρησιμοποιείται, πρέπει να φυλάσσεται σε καλά αεριζόμενο χώρο, απαλλαγμένο από υγρασία και προστατευμένο από τη σκόνη. Βεβαιωθείτε ότι έχετε τοποθετήσει το προστατευτικό στη μονάδα κοπής και ότι κρατάτε τη συσκευή μακριά από τα παιδιά.

TEXNIKA ΣΤΟΙΧΕΙΑ

ΗΛΕΚΤΡΙΚΟ ΑΛΥΣΟΠΡΙΟΝΟ
Τύπος, μοντέλο CS3120 CS4120
Μήκος λάμας	32,5cm 35,3 cm
Τυπος αλυσίδας	3/8" χαμηλό προφίλ 0,050"
Αριθμός κρίκων αλυσίδας	40 τεμ.	45 τεμ.
Ταχύτητα αλυσίδας	5,7 m/s	4,95 m/s
Ταχύτητα περιστροφής χωρίς φορτίο	3000 rpm	2600 rpm
Χωρητικότητα της δεξαμενής λαδιού	300 ml
Φρένο αλυσίδας	0.12 s
Επίπεδο ηχητικής πίεσης, αβεβαιότητα μέτρησης	LpA=95.5 dB(A), K= 3 dB	LpA=96,4 dB(A), K= 3 dB
Η αξία των δονήσεων που μεταδίδονται από το μηχάνημα και δρουν στα άνω άκρα του χειριστή	εμπρόσθια λαβή a front_hv, eq = 5.682 m/s ^2 οπίσθια λαβή a rear_hv, eq = 4.695 m/s ^2 K= 1.5m/s ^2
Εγγυημένη στάθμη ηχητικής ισχύος LWA	107 dB(A)
Βάρος	3.06 kgs 3.16 kgs
Έτος παραγωγής	Στην πινακίδα ονομαστικών τιμών
Τύπος μπαταρίας	18 V Li-Ion; BP1840 4, 0 Ah, BP1850 5, 0 Ah συνιστά (δεν συμπεριλαμβάνεται)
