LIETOŠANAS INSTRUKCIJA CS4120 BLAUPUNKT

Drošības noteikumi, kas attiecas uz elektriskajām iekārtām un ierīcēm

Ierīce tiek uzskatīta par piemērotu lietošanai valstīs ar vienmērīgi mitru mēreno klimatu. To var lietot arī citās valstīs.

UZMANĪBU! Pirms sākat salikt vai lietot ierīci, obligāti iepazīstieties ar lietošanas instrukciju, jo īpaši ar norādījumiem par lietošanas drošību. Saglabājiet instrukciju turpmākai izmantošanai un nododiet to nākamajiem ierīces lietotājiem.

Šo drošības norādījumu un brīdinājumu neievērošana var kļūt par elektrošoka, ugunsgrēka vai nopietnu traumu iemeslu. Neļaujiet lietot ierīci bērniem un pusaudžiem. Personas, kas nav iepazinušās ar lietošanas instrukciju, nedrīkst salikt ierīci, veikt tās tehnisko apkopi vai lietot ierīci.

Šī ierīce nav paredzēta lietošanai personām ar ierobežotām fiziskām, maņu vai garīgām spējām vai bez pieredzes vai zināšanām par ierīci, ja vien viņas neatrodas uzraudzībā vai tas netiek veikts atbilstoši lietošanas instrukcijai, ko nodevušas personas, kuras atbild par viņu drošību.

Brīdinājuma simbolu skaidrojums:

1
5

1. Brīdinājums par apdraudējumu. Ievērojiet īpašu piesardzību. 2. Svarīgi! Izlasiet instrukciju un ievērojiet brīdinājumus.
2. Lietojiet aizsargbrilles.
3. Izmantojiet aizsargaustiņas.
4. Pirms remonta vai tehniskās apkopes vienmēr atvienojiet ierīci no barošanas avota. Kabeļa bojājuma gadījumā nekavējoties atvienojiet kontaktdakšu no elektrotīkla kontaktligzdas.

6. Nelietojiet zāģi lietus laikā vai paaugstinātā mitruma apstākļos. 7. Droši turiet zāģi un apkalpojiet to ar abām rokām. 8. Ievērojiet drošības noteikumus, kas attiecas uz atsitienu. Izvairieties no griešanas ar ķēdes vadīklas augšdaļu. Šādā gadījumā zāģis var griezties un nekontrolēti pārvietoties operatora virzienā, radot traumu gūšanas risku.

Drošība darba vietā

Uzturiet kārtību un labu apgaismojumu darba vietā. Nekārtība un slikts apgaismojums veicina nelaimes gadījumu rašanos.

Pirms sākat darbu, sagatavojiet un iztīriet vietu, noņemiet visus akmeņus, kas izvirzās no zemes, zarus, stieples un citus svešķermeņus, kas rada paklupšanas risku.

Ievērojiet īpašu piesardzību, strādājot uz slīpumiem un nogāzēm.

Nelietojiet elektroierīces sprādzienbīstamā vidē, ko rada viegli uzliesmojoši šķidrumi, gāzes vai putekļi. Ierīce var radīt dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.

Nelietojiet elektrisko zāģi vietās, kur pastāv ārkārtīgi augsts ugunsgrēka vai sprādziena risks.

Zāģis nav aizsargāts pret ūdeni. Tā lietošana lietū vai mitrā vidē var izraisīt elektrošoku.

Bērni un apkārtējās personas nedrīkst atrasties vietās, kur tiek lietota ierīce ar elektrisko dzinēju. Uzmanības novēršana var izraisīt kontroles pār ierīci zaudēšanu. Atstājiet dārza aprīkojumu ar elektrisko piedziņu tālu no apkārtējiem cilvēkiem.

Operators vai lietotājs atbild par negadījumiem vai bīstamību citām personām un apkārtnei.

Elektriskā drošība

Ierīce ir jāpievieno tikai kontaktligzdai ar raksturojumu, kas atbilst uz datu plāksnītes norādītajām vērtībām.

Elektroinstrumentu kontaktdakšām ir jābūt piemērotām

elektrotīkla kontaktligzdām. Nekādā gadījumā nedrīkst modificēt barošanas kabeļa kontaktdakšu. Nemodificētās kontaktdakšas un piemērotas elektrotīkla kontaktligzdas samazina elektrošoka risku.

Izvairieties no pieskaršanās iezemētām vai savienotām ar masu virsmām, tādām kā caurules, sildītāji un ledusskapji. Pieskāriena iezemētajām vai savienotajām ar masu daļām gadījumā paaugstinās elektrošoka risks.

Nepakļaujiet elektroierīces lietus vai mitruma iedarbībai. Ūdens iekļūšanas elektroinstrumenta iekšā gadījumā paaugstinās elektrošoka risks.

Cilvēku drošība

Nedrīkst uzsākt darbu ar sēdes zāģi, ja lietotājs jūtas noguris vai ir alkohola, narkotiku vai medikamentu reibumā. Ierīces lietošanas laikā ir nepieciešama pilnīga koncentrācija, jāievēro piesardzība. Neuzmanības mirklis elektroinstrumenta lietošanas laikā var izraisīt nelaimes gadījumu un tā rezultātā nopietnas traumas vai mantiskus zaudējumus.

Obligāti izmantojiet individuālās aizsardzības līdzekļus. Vienmēr valkājiet aizsargbrilles, kas cieši pieguļ sejai (atbilstoši standartam EN 166 vai citiem valsts tiesību aktu noteikumiem). Ierīces skaļuma dēļ lietojiet dzirdes aizsardzības līdzekļus. Ieteicams arī izmantot aizsarglīdzekļus, tādus kā putekļu maska, pretslīdes apavi ar stulmiem, aizsargcimdus un ķiveri.

Valkājiet cieši pieguļošu apģērbu. Valīgs apģērbs, rotaslietas, šalle var tikt aizkerti ar zāģa kustīgām daļām, kas var izraisīt bīstamus nelaimes gadījumus. Ja lietotājam ir gari mati, tie ir jāsavāc un jāsasien.

Ierīce darbības laikā var izsviest ar augstu ātrumu dažādus priekšmetus, skaidas, koka gabalus. Pastāv savainošanās risks. Ieteicams valkāt piemērotu apģērbu.

Pirms elektroinstrumenta iedarbināšanas noņemiet visas atslēgas un citus instrumentus, kas izmantoti instrumenta regulēšanai. Atslēgas atstāšana elektroinstrumenta kustīgā daļā var izraisīt traumas.

Izvairieties no darba veikšanas nedabiskā ķermeņa pozā.

Ieņemiet pareizu un stabilu pozu, lai izvairītos no līdzsvara zaudēšanas iespējas. Tas ļauj labāk kontrolēt elektroinstrumentu neparedzamās situācijās.

Izvairieties no nejaušas ierīces iedarbināšanas. Pirms ierīces pacelšanas vai pārvietošanas pārliecinieties, ka barošanas kabelis ir atvienots no elektrotīkla un slēdzis atrodas pozīcijā "izslēgts". Elektriskās ierīces pārnešana ar pirkstu uz slēdža vai tās pievienošana elektrotīklam var izraisīt nelaimes gadījumu. Turiet rokas un kājas tālu no zāģa kustīgām (rotējošām) daļām. Ja zāģis darbojas, nepaceliet to virs pleciem. Turiet zāģi ar abām rokām.

Saglabājiet drošu attālumu no apkārtējiem cilvēkiem.

Neskatoties uz drošas konstrukcijas, aizsarglīdzekļu un papildu aizsardzības līdzekļu izmantošanu, vienmēr pastāv atlikušais traumu gūšanas risks darba laikā.

Detalizētas drošības instrukcijas ķēdes zāģiem

Nedrīkst mēģināt griezt metālu.

Neizmantojiet mazgāšanas līdzekļus vai spirtu zāģa tīrīšanai.

Noslaukiet to ar mīkstu un sausu audumu.

Neizmantojiet aprīkojumu, kas nav īpaši paredzēts šai ierīcei un ko neiesaka ražotājs. Tas, ka aprīkojumu var uzstādīt elektroinstrumentā, negarantē tā drošu lietošanu.

Darba instrumenta stiprināšanas sistēmai ir jāatbilst elektroinstrumenta izmēriem. Darba instrumenti ar nepareiziem izmēriem nevar būt pietiekami aizsegti vai kontrolēti.

Lietojiet individuālās aizsardzības līdzekļus. Atkarībā no darba veida ir jālieto aizsargmaska, kas nosedz visu seju, acu aizsardzības līdzekļus, piemēram, aizsargbrilles. Aizsargājiet acis no gaisā esošiem svešķermeņiem, kas rodas darba laikā.

Aizsargājiet elpceļus no saceltiem putekļiem un tvaikiem, izmantojot putekļu maskas. Ilgstoša trokšņa iedarbība var izraisīt dzirdes zaudēšanu.

Pievērsiet uzmanību tam, lai apkārtējās personas atrastos drošā attālumā no ķēdes zāģa darbības tāluma. Katram, kas atrodas elektroinstrumenta tuvumā tā darbības laikā, jālieto

individuālās aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai saplīsis darba instruments var tikt izsviesti un izraisīt ārpus tiešās darbības zonas.

Nepārvietojiet elektroinstrumentu tā darbības laikā. Nejauša apģērba saskare ar darba instrumentu tā darbības laikā var izraisīt apģērba pārgriešanu un instrumenta saskari ar lietotāja ķermeni.

Regulāri tīriet ierīces ventilācijas atveres. Dzinēja pūtējs ieveļk putekļus korpusā iekšā, un liela metāla putekļu daudzuma uzkrāšanās var radīt elektrisko risku. Bloķēta ierīces ventilācija var izraisīt arī elektroinstrumenta pārkaršanu.

Pirms ierīces iedarbināšanas vienmēr pārliecinieties, ka:

— ierīce ir pareizi salikta atbilstoši instrukcijām;

— griezējinstruments ir labā tehniskajā stāvoklī; regulāri pārbaudiet ķēdes stiprinājumu, bojājumus un nodilumu;

— aizsargierīces (piemēram, griezējmezgla pārsegs, korpuss, rokturis, dzinēja slēdzis) ir labā tehniskajā stāvoklī un darbojas pareizi.

Noņemiet ķēdes zāģi nost no grieztā materiāla tikai tad, ja darbojas griezējķēde.

Pārgriežot materiālu, vienmēr izmantojiet bufera smaili kā atbalsta punktu. Turot zāģi aiz galvenā roktura, vadiet to, izmantojot palīgrokturi.

Ja materiālu nav iespējams pārgriezt vienā reizē, mazliet atvelciet zāģi atpakaļ, pārvietojiet bufera smaili un turpiniet griezt, mazliet paceliet zāģa galveno rokturi.

Ķēdes iesprūduma gadījumā ievērojiet īpašu piesardzību. Tad var notikt tā saucamais atsitiens lietotāja virzienā.

Pēc zāģa izslēgšanas ķēde kustās vēl kādu laiku. Ievērojiet piesardzību.

Rotējošā zāģa ķēde uzkarst un izplešas. Bez pienācīgas ieeļļošanas un nospriegošanas tā var noslīdēt no vadīklas vai tikt norauta. Pastāv nopietna nelaimes gadījuma un mantiska zaudējuma risks.

Vienmēr izslēdziet zāģi:

— atstājot to bez uzraudzības;

— pirms regulēšanas un tehniskās apkopes darbu veikšanas;

— pēc trieciena pa sveškerneni;

— ja ir jūtamas neparastas ierīces vibrācijas.

Vispārīgā informācija

Šī ierīce ir paredzēta tikai lietošanai piemājas dārzā atbilstoši aprakstam un drošības noteikumiem, kas ietverti šajā lietošanas instrukcijā. To var izmantot zaru nogriešanai, malkas sagatavošanai un citiem darbiem, kur ir nepieciešama koka griešana.

Cits pielietojums var būt bīstams lietotājiem un var izraisīt ierīces bojājumu. Ierīci nedrīkst izmantot koku nogriešanai vai citu materiālu, kas nav koks un kokmateriāli, griešanai.

Drošības instrukcijas lādētājam un akumulatoram

Lai pievienotu akumulatoru lādēšanai, ievietojiet akumulatoru lādētājā un pēc tam pievienojiet lādētāju barošanas avotam.

- Aizsargājiet lādētāju no lietus un mitruma. Lādētāju var lietot tikai iekštelpās.

• Uzturiet lādētāju tīrībā.

- Nelietojiet lādētāju uz viegli uzliesmojošiem priekšmetiem un pamatnēm (piemēram, papīra) vai vidē ar sprādzienbīstamu un/vai viegli uzliesmojošu atmosfēru.

- Vienmēr nodrošiniet labu ventilāciju lādēšanas laikā, jo no akumulatora var izplūst dūmi vai elektrolīts, ja akumulators ir bojāts nepareizas lietošanas/bojājuma dēļ.

- Pēc lādēšanas pabeigšanas atvienojiet lādētāju no elektrotīkla kontaktligzdas. Neatstājiet to pievienotu barošanas avotam ilgāk, nekā tas ir nepieciešams.

- Uzglabājiet un uzlādējiet akumulatoru sausā vietā un pārliecinieties, ka tajā neiekļūst ūdens.

- Uzturiet akumulatora kontaktus tīrus un brīvus no netīrumiem.

- Aizsargājiet akumulatoru no triecieniem, mitruma un nekad neatveriet vai mehāniski nebojājiet akumulatoru.

- Lai pārbaudītu akumulatora uzlādes līmeni, nospiediet pogu uz akumulatora un, ja nepieciešams, uzlādējiet akumulatoru atbilstoši LED indikatoru skaitam un paredzētajam bezvadu instrumenta darbības laikam.

Atslēgšana:

Iekārta reaģē uz griešanas ierīces aizbāznīšanu vai blokēšanu. Apstiprināšana vai blokēšana rezultātā pēkšņs krekls virzienā pretēji diska rotācijai. Atpakaļuzņemšana ir drošuma norādījumu nelasīšanas rezultāts. Lai izvairītos no atpakaļuzņemšanas, ievērojiet drošības instrukcijas un izmantot metodes, lai to novērstu.

Metode, lai novērstu atpakaļuzņemšanu.

a) Turiet ierīci ar abām rokām stingri un droši. Vienmēr izmantojiet papildu rokturi. – Ekspluatants var kontrolēt griezes momentu un attiecīgos piesardzības gadījumos rezultātā esošos atskaites spēkus lietot. b) Uzglabāt rokas no ierīces izciršanas daļas. KASTĪTE: Ierīce var kaitēt lietotājam, ja to lieto nepareizi. c) Lietotājam jābūt tādai pozīcijai, lai, ja atpakaļ, tie nav sasniedzami no grinder diska.

Ja uz ierīces ir pārsvītrota atkritumu konteinera zīme, tas nozīmē, ka uz to attiecas Eiropas direktīvas 2012/19/ES prasības. Iepazīstieties ar prasībām par vietējo elektrisko un elektronisko iekārtu atkritumu savākšanas sistēmu. Rīkojieties atbilstoši vietējo tiesību aktu noteikumiem. Šo izstrādājumu nedrīkst izmest kopā ar parastiem mājsaimniecības atkritumiem. Vecā izstrādājuma pareiza likvidēšana novērš iespējamas negatīvas sekas apkārtējai videi un cilvēku veselībai. Informācija par apkārtējās vides aizsardzību.

Iepakojums ietver tikai nepieciešamus elementus. Ir izdarīts viss iespējamais, lai trīs materiāli, no kuriem izgatavots iepakojums, būtu viegli atdalāmi: kartons (kārbas); polistirola putas (iekšējie aizsargelementi) un polietilēns (maisiņi, aizsargplēve). Ierīce ir izgatavota no materiāliem, ko var pakļaut otrreizējai pārstrādei un izmantot atkārtoti pēc to demontāžas specializētā uzņēmumā. Ievērojiet vietējo tiesību aktu noteikumus par iepakojuma materiālu, nolietoto bateriju un nevajadzīgu ierīču utilizāciju.

Izstrādājums ir izgatavots no augstas kvalitātes materiāliem un sastāvdaļām, ko var pakļaut otrreizējai pārstrādei un izmantot atkārtoti.

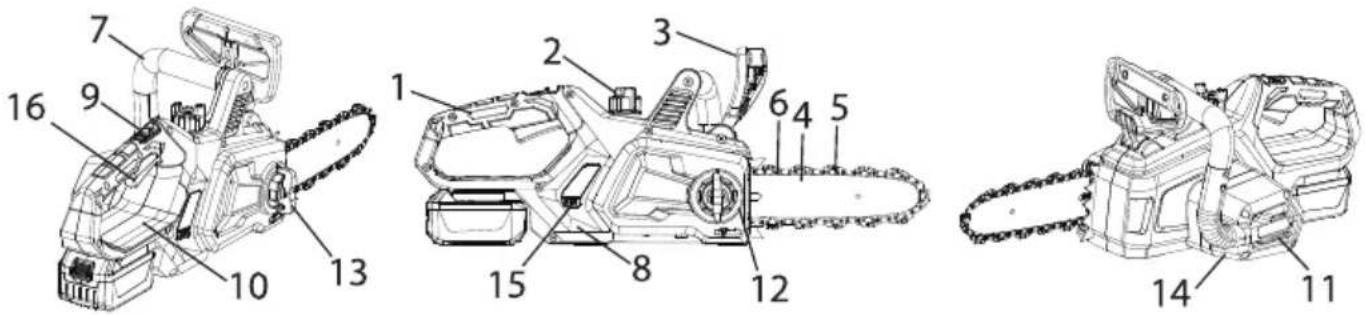

Elektriskā ķēdes zāģa uzbūve.

1. Rokturis
2. Ķēdes smērellas tvertne
3. Ķēdes bremzes svira
4. Vadikla
5. Ķēde
6. Vadīklas ielādes atveres
7. Palīgrokturis
8. Korpuss
9. Slēdža bloķēšanas poga
10. Pirkstu aizsargs
11. Gaisa filtra korpuss
12. Ķēdes spriegotājs (SDS)
13. Piedziņas pārvada pārsega stiprināšanas uzgrieznis
14. Piedziņas pārvada pārsegs
15. Eļļas līmeņa logs
16. Slēdzis

Akumulatora uzstādīšana

Norādījums. Noteiktai ierīcei nepiemērotu akumulatoru izmantošana var izraisīt ierīces nepareizu darbību vai bojājumu.

Lai ievietotu akumulatoru rokturī, iebīdiet to tajā, līdz dzirdama bloķētāja fiksācija (akumulatoram ir jāatrodas vienā līmenī ar ierīces malu).

Baterijas tips: 18 V Li-ion; ieteicams BP1840 4,0 Ah, BP1850 5,0 Ah (nav iekļauts)

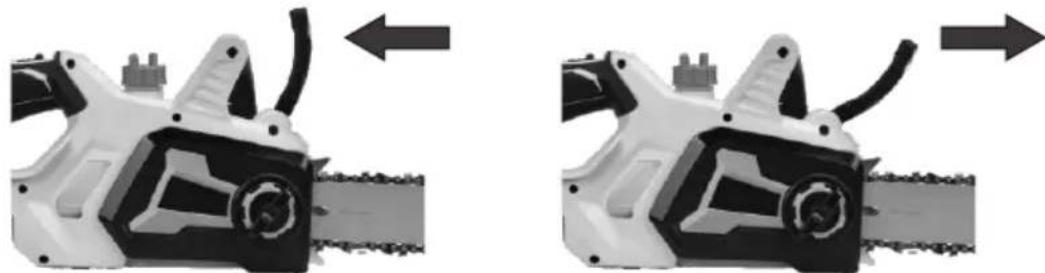

KĒDES BREMZES DARBĪBA

Drošības bremzes uzdevums ir nekavējoties apturēt zāģa ķēdi atsitiena brīdī. Bremze ir gatava lietošanai, kad tā ir vertikālā stāvoklī.

Pirms katras zāģa lietošanas reizes pārbaudiet ķēdes bremzes darbību, pārvietojot sviru uz priekšu.

Pirms vadotnes un ķēdes uzstādīšanas/demontāžas pārliecinieties, ka ierīce ir atvienota no barošanas avota. Uzstādiet ķēdes bremzi vertikālā stāvoklī.

Ievērojiet īpašu piesardzību, manipulējot ar ķēdi, jo tā ir ļoti asa. Ieteicams lietot aizsargcimdus.

Pirms ķēdes un vadotnes uzstādīšanas pārbaudiet zobu virziena iestatījumu. Uz zāģa korpusa ir informācija par pareizo virzienu.

Lai noņemtu ķēdi:

atskrūvējiet pārsega stiprināšanas uzgriezni; noņemiet piedziņas pārvada pārsegu; samaziniet ķēdes spriegojumu, maksimāli pagriežot spriegošanas skrūvi pretēji pulksteņrādītāja virzienam. Noņemiet vadotni un ķēdi.

Lai uzstādītu ķēdi:

atskrūvējiet pārsega stiprināšanas uzgriezni; noņemiet piedziņas pārvada pārsegu; samaziniet ķēdes spriegojumu, maksimāli pagriežot spriegošanas skrūvi pretēji pulksteņrādītāja virzienam; ievietojiet ķēdi vadotnes rievā, pievēršot uzmanību zobu virzienam, lai tas atbilstu informācijai uz korpusa; uzlieciet vadotni un ķēdi uz stiprināšanas elementiem tā, lai ķēdes piedziņas posmi atrastos dzenošā riteņa zobos, skrūves galva vadotnes garenajā caurumā un bīdāmā spriegotāja tapa vadotnes caurumā; vadotnes pozīciju ieteicams mainīt ik pēc piecām darba stundām tā, lai augšējā un apakšējā mala nodiltu vienmērīgi; vienmēr pārliecinieties, ka eļļas kanāls ir tīrs un nodrošina brīvu eļļas plūsmu.

KĒDES SPRIEGOŠANA

Pirms darba sākšanas ir jānospriego ķēde. Šim nolūkam izmantojiet ķēdes spriegošanas uzgriezni. Nospriegojiet ķēdi pulksteņrādītāja virzienā.

Pārliecinieties, ka ķēde atrodas vadotnes spraugā.

Pievelciet ķēdes saspiedējskrūvi pulksteņrādītāja virzienā līdz brīdim, kad ķēde ir pietiekami nospriegota. Pēc tam pievelciet bloķēšanas uzgriezni.

Pareizi nospriegoto ķēdi var pacelt vadotnes vidū aptuveni 3–4 mm augstumā.

ĶĒDES EĻĻOŠANA

Pirms sākat darbu, pārbaudiet eļļas līmeni tvertnē (2) ķēdes eļļošanai. Ja eļļas līmenis ir redzams tvertnes loga apakšdaļā, tas ir jāpiepilda.

Atskrūvējiet eļļas tvertnes vāciņu, ielejiet eļļu ķēdes eļļošanai tvertnē. Ieteicams, lai eļļas līmenis aizpildītu visu eļļas tvertnes logu. Pēc eļļas piepildīšanas aizskrūvējiet tvertnes vāciņu un noslaukiet ierīces korpusu, lai tas nebūtu netīrs un slidens.

Pārbaudiet eļļas daudzumu tvertnē ik pēc 30 darba minūtēm.

Neiedarbiniet zāģi, ja tvertnē nav eļļas. Eļļa ķēdes eļļošanai neietilpst ierīces komplektā.

ĶĒDES ZĀĢA IESLĒGŠANA UN IZSLĒGŠANA

Satveriet zāģi ar labo roku aiz roktura tā, lai tas būtu aptverts ar īkšķi. Atlaidiet ķēdes bremzi. Ar īkšķi nospiediet un turiet nospiestu bloķēšanas pogu, ar rādītājpirkstu nospiediet un turiet nospiestu slēdzi. Zāģis ieslēdzas un ķēde griežas.

Lai izslēgtu zāģi, atlaidiet slēdža pogu. Ķēde apstājas. Novelciet ķēdes bremzi, lai izvairītos no nejaušas ieslēgšanas.

ZĀĢĒŠANA — VISPĀRĪGIE NORĀDĪJUMI

Pēc katrām 15 darba minūtēm ievērojiet 15 minūšu pārtraukumu.

Pirms darbu un griešanas sākšanas iepazīstieties ar drošības noteikumiem. Pastāv atsitiena risks, zāģis var tikt atsists lietotāja virzienā. Nopietna vai letāla nelaimes gadījuma risks.

Sāciet griešanu, kad zāģis ir sasniedzis pilnu griešanas ātrumu.

Negrieziet ar zonu ap vadotnes augšējo ceturtdaļu.

Neizdariet pārmērīgu spiedienu griešanas laikā. Viegli spiediet, kad zāģis darbojas ar savu maksimālo griešanās ātrumu.

Ja vadotne ir iesprūdusi materiālā, neizvelciet to ar spēku, izmantojiet ķīli vai sviru.

Vienmēr nodrošiniet labu atbalstu jūsu kājām. Nestāviet uz koku balkiem. Sargieties no griezta balka griešanās.

Sargieties no griezta zara atsperošanās.

ATZAROŠANA

Atzarošana nozīmē zaru noņemšanu no nocirsta koka.

Zari, kas atbalsta stumbru, ir jānozāģē kā pēdējie tikai pēc stumbra piegriešanas.

Nospriegotie zari ir jāzāģē no apakšas uz augšu, lai novērstu zāģa vadīklas iesprūšanu.

BALKA PĀRGRIEŠANA

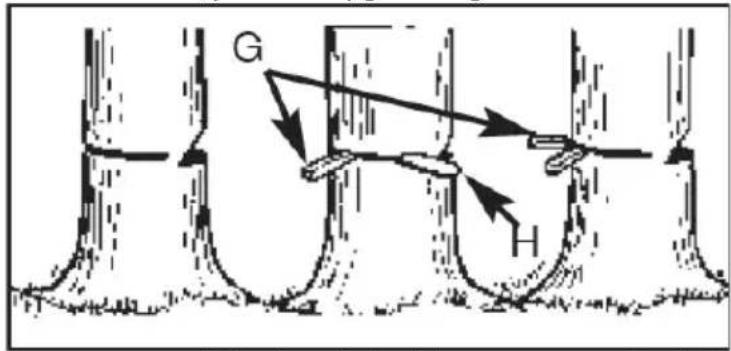

Ņemiet vērā spriegojuma virzienu balka iekšā. Griešana ir jāpabeidz balka izliekšanās virziena pretējā pusē. Tas novērš vadīklas iesprūšanu.

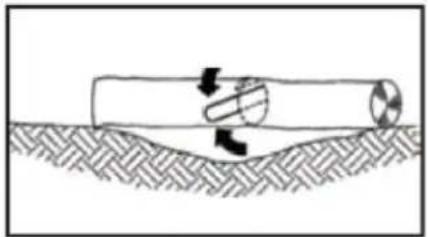

Griežot koku, kas novietots uz zemes, nogrieziet to līdz pusei, pēc tam pagrieziet balki un pabeidziet griešanu no otras puses.

Ja vienā pusē koks ir novietots uz balsta, vispirms nogrieziet no apakšas uz augšu līdz 1/3 no stumbra diametra, pēc tam pabeidziet griešanu no augšas. Ja stumbrs ir atbalstīts abās pusēs, sāciet no augšas, nogrieziet to līdz 1/3, pēc tam pabeidziet ar griezumu no apakšas.

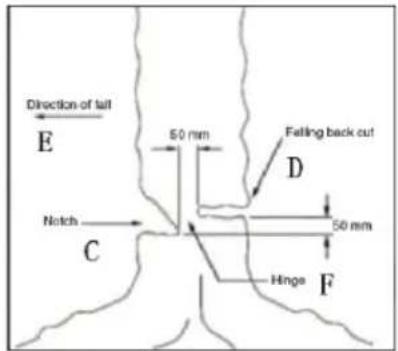

Pirms koka nogriešanas veiciet novērojumus. Noteiciet koka krišanas virzienu, ņemot vērā koka nolieci, vēja virzienu, smagāku zaru izvietojumu, virsmas slīpumu. Aizsargājiet teritoriju un novērtējiet, vai kritošais koks nav nodarījis mantisku kaitējumu. Pārbaudiet evakuācijas ceļu, lai pārliecinātos, ka tajā nav šķēršļu.

Mazus kokus, kuru stumbra diametrs ir mazāks par 15 cm, var nocirst ar vienu griezumu. Ja stumbra diametrs ir lielāks, jāizveido apgāšanas griezums.

Veiciet griezumu līdz 1/3 no koka dziļuma tajā pusē, kur koks ir jāapgāž. Veiciet apgāšanas griezumu nedaudz augstāk, nekā griezums pretējā pusē.

TĪRĪŠANA UN TEHNISKĀ APKOPE

UZMANĪBU! Pirms tīrīšanas vai tehniskās apkopes veikšanas pārliecinieties, ka ierīce ir izslēgta un atvienota no barošanas avota.

Pēc darba pabeigšanas iztīriet ierīci no skaidu un putekļu atliekām.

Iztīriet korpusu no putekļiem ar maigu birsti, otu vai lupatiņu.

Ierīci var tīrīt ar mitru lupatiņu ar nosacījumu, ka tā uzreiz tiek nosusināta. Metāla elementi ir jāaizsargā ar eļļu.

Regulāri tīriet ventilācijas atveres. Izmantojiet saspiesto gaisu vai putekļu sūcēju.

Pēc katrām piecām darba stundām regulāri pārbaudiet vadīklas un ķēdes stāvokli. Noņemiet skaidas no vadīklas rievas un eļļas atveres. Ieeļļojiet ķēdes vadošo riteni caur vadīklas ieeļļošanas atveri (6).

Pievērsiet uzmanību tam, lai ķēde vienmēr būtu asa. Ķēdes ar trulu ķēdi lietošanas gadījumā izraisa ātrāku vadīklas un citu ierīces konstrukcijas elementu nodilumu. Ārkārtējā gadījumā ķēde var tikt pārrauta. Ieteicams asināt ķēdi profesionālos servisa centros.

Ja ierīce tiek uzglabāta un netiek izmantota, tā ir jāuzglabā labi vēdināmā telpā, kas ir brīva no mitruma un aizsargāta no putekļiem. Atcerieties, lai uzstādītu pārsegu uz griezējmezgla un uzglabātu ierīci bērniem nepieejamās vietās.

TEHNISKIE DATI

ELEKTRISKAIS KĖDES ZĀGIS
Tips, modelis	CS3120	CS4120
Vadiklas garums	32,5cm 35,3 cm
Kėdes tips 3/8", zems profils 0,050"
Kēdes posmu skaits	40 gab.	45 gab.
Kēdes kustības ātrums	5,7 m/s	4,95 m/s
Griešanās ātrums bez slodzes	3000 apgr./min 2600 apgr./min
Degvielas tvertnes tilpums	300 ml
Kēdes bremze	0.12 s
Akustiskā spiediena līmenis, mērījuma nenoteiktība	LpA=95.5 dB(A), K=3 dB	LpA=96,4 dB(A), K=3 dB
Ierīces pārnesto vibrāciju vērtība, kas iedarbojas uz operatora augšējām ekstremitātēm	priekšējais rokturis a front_hv, eq = 5,682 m/s 2 aizmugurējais rokturis a rear_hv, eq = 4,695 m/s 2 K=1.5m/s 2
Garantētais akustiskās jaudas līmenis LWA	107 dB(A)
Svars	3.06 kgs 3.16 kgs
Ražošanas gads	Uz datu plāksnītes
Baterijas tips	18 V Li-lon; BP1840 4, 0 Ah, BP1850 5, 0 Ah ieteicams (nav iekļauts)

Competence Center

2N-Everpol Sp. z o.o.

ul. Puławska 403A
