Produkta veids	Bezvadu skrūvgriezis
Zīmols	Blaupunkt
Modelis	CS3120
Izmēri (G x P x A)	200 mm x 45 mm x 45 mm
Svars	0.5 kg
Akumulatora tips	Li-ion 3.6 V
Uzlādes laiks	3-5 stundas
Bezslodzes ātrums	200 rpm
Maksimālais griezes moments	5 Nm
Skavas tips	1/4" Hex
Iekļautie uzgaļi	10 gab. (krustveida, plakanie, Torx)
LED darba gaisma	Jā
Mīksts rokturis	Jā
Drošības slēdzene	Jā
Uzglabāšanas futrālis	Iekļauts
Apkope	Tīriet ar sausu drānu; uzglabājiet sausā vietā
Rezerves daļu pieejamība	Saderīgi ar standarta 1/4" sešstūra uzgaļiem
Remonta iespējas	Akumulators un lādētājs ir nomaināmi

Bieži uzdotie jautājumi - CS3120 BLAUPUNKT

Kā uzlādēt CS3120 akumulatoru?

Pievienojiet lādētāju instrumenta uzlādes portam. LED indikators lādēšanas laikā būs sarkans un pēc pilnīgas uzlādes kļūs zaļš. Uzlādes laiks ir aptuveni 3-5 stundas.

Kā nomainīt uzgaļus uz skrūvgrieža?

Pavelciet skavu uz priekšu, lai atbrīvotu esošo uzgali. Ievietojiet jauno uzgali sešstūra skavā, līdz tas nofiksējas. Pirms lietošanas pārliecinieties, ka uzgalis ir droši nostiprināts.

Kā lietot reversa funkciju?

Pārbīdiet virziena slēdzi, kas atrodas virs sprūda, pa kreisi, lai iegūtu priekšējo (pievilkšanas) vai pa labi, lai iegūtu reverso (atskrūvēšanas) virzienu. Slēdzim jānoķeksējas vietā.

Ko darīt, ja skrūvgriezis pārstāj darboties?

Pārbaudiet akumulatora uzlādi; uzlādējiet, ja tas ir zems. Pārliecinieties, ka drošības slēdzene ir atslēgta. Ja joprojām nedarbojas, pārbaudiet, vai skavā nav gružu, vai sazinieties ar Blaupunkt atbalstu.

Kā tīrīt CS3120?

Noslaukiet ārpusi ar sausu, mīkstu drānu. Neizmantojiet ūdeni vai šķīdinātājus. Tīriet skavu ar suku, lai noņemtu putekļus. Pirms tīrīšanas pārliecinieties, ka instruments ir atvienots no lādētāja.

Kādi ir uzglabāšanas ieteikumi?

Uzglabājiet skrūvgriezi vēsā, sausā vietā, prom no tiešiem saules stariem. Izņemiet akumulatoru, ja uzglabājat ilgstoši. Izmantojiet komplektā iekļauto futrāli aizsardzībai.

Vai ar šo instrumentu varu izmantot jebkurus 1/4" sešstūra uzgaļus?

Jā, CS3120 ir saderīgs ar standarta 1/4" sešstūra uzgaļiem. Pārliecinieties, ka uzgaļi nav bojāti vai nolietoti, lai izvairītos no slīdēšanas.

Vai skrūvgriezis ir piemērots urbšanai?

Nē, šis instruments ir paredzēts tikai skrūvēšanai. Tam nav pietiekama griezes momenta vai ātruma urbšanai. Urbšanas darbiem izmantojiet īpašu urbi.

Kāds ir garantijas periods?

Blaupunkt piedāvā 2 gadu garantiju CS3120 pret ražošanas defektiem. Saglabājiet pirkuma čeku garantijas prasībām.

Kādus drošības pasākumus man jāievēro?

Vienmēr atvienojiet akumulatoru pirms uzgaļu maiņas. Valkājiet aizsargbrilles. Neizmantojiet instrumentu ūdens tuvumā. Turiet rokas prom no rotējošām daļām. Izmantojiet tikai komplektā iekļauto lādētāju.

LIETOŠANAS INSTRUKCIJA CS3120 BLAUPUNKT

Drošības noteikumi, kas attiecas uz elektriskajām iekārtām un ierīcēm

lerīce tiek uzskatīta par piemērotu lietošanai valstīs ar vienmērīgi mitru mēreno klimatu. To var lietot arī citās valstīs.

UZMANĪBU! Pirms sākat salikt vai lietot ierīci, obligāti iepazīstieties ar lietošanas instrukciju, jo īpaši ar norādījumiem par lietošanas drošību. Saglabājiet instrukciju turpmākai izmantošanai un nododiet to nākamajiem ierīces lietotājiem.

Šo drošības norādījumu un brīdinājumu neievērošana var klūt par elektrošoka, ugunsgrēka vai nopietnu traumu iemeslu. Neļaujiet lietot ierīci bērniem un pusaudžiem. Personas, kas nav iepazinušās ar lietošanas instrukciju, nedrīkst salikt ierīci, veikt tās tehnisko apkopi vai lietot ierīci.

Šī ierīce nav paredzēta lietošanai personām ar ierobežotām fiziskām, maņu vai garīgām spējām vai bez pieredzes vai zināšanām par ierīci, ja vien viņas neatrodas uzraudzībā vai tas netiek veikts atbilstoši lietošanas instrukcijai, ko nodevušas personas, kuras atbild par viņu drošību.

Brīdinājuma simbolu skaidrojums:

1
5

1. Brīdinājums par apdraudējumu. levērojiet īpašu piesardzību.
   2.Svarīgi! Izlasiet instrukciju un ievērojiet brīdinājumus.
2. Lietojiet aizsargbrilles.
3. lzmantojiet aizsargaustiñas.

4. Pirms remonta vai tehniskās apkopes vienmēr atvienojiet ierīci no barošanas avota. Kabeļa bojājuma gadījumā nekavējoties atvienojiet kontaktdakšu no elektrotīkla kontaktligzdas.

5. Nelietojiet zāgi lietus laikā vai paaugstinātā mitruma apstāklos.

6. Droši turiet zāgi un apkalpojiet to ar abām rokām.
7. levērojiet drošības noteikumus, kas attiecas uz atsitienu. Izvairieties no griešanas ar kēdes vadīklas augšdaļu. Šādā gadījumā zāģis var griezties un nekontrolēti pārvietoties operatora virzienā, radot traumu gūšanas risku.

Drošība darba vietā

Uzturiet kārtību un labu apgaismojumu darba vietā. Nekārtība un slikts apgaismojums veicina nelaimes gadījumu rašanos.

Pirms sākat darbu, sagatavojiet un iztīriet vietu, noņemiet visus akmeņus, kas izvirzās no zemes, zarus, stieples un citus svešķermeņus, kas rada paklupšanas risku.

levērojiet īpašu piesardzību, strādājot uz slīpumiem un nogāzēm.

Nelietojiet elektroierīces sprādzienbīstamā vidē, ko rada viegli uzliesmojoši šķidrumi, gāzes vai putekļi. lerīce var radīt dzirksteles, kas var aizdedzināt puteklus vai izgarojumus.

Nelietojiet elektrisko zāgi vietās, kur pastāv ārkārtīgi augsts ugunsgrēka vai sprādziena risks.

Zāgis nav aizsargāts pret ūdeni. Tā lietošana lietū vai mitrā vidē var izraisīt elektrošoku.

Bērni un apkārtējās personas nedrīkst atrasties vietās, kur tiek lietota ierīce ar elektrisko dzinēju. Uzmanības novēršana var izraisīt kontroles pār ierīci zaudēšanu. Atstājiet dārza aprīkojumu ar elektrisko piedziņu tālu no apkārtējiem cilvēkiem.

Operators vai lietotājs atbild par negadījumiem vai bīstamību citām personām un apkārtnei.

Elektriskā drošība

lerīce ir jāpievieno tikai kontaktligzdai ar raksturojumu, kas atbilst uz datu plāksnītes norādītajām vērtībām.

Elektroinstrumentu kontaktdakšām ir jābūt piemērotām

elektrotikla kontaktligzdām. Nekādā gadījumā nedrīkst modificēt barošanas kabeļa kontaktdakšu. Nemodificētās kontaktdakšas un piemērotas elektrotikla kontaktligzdas samazina elektrošoka risku.

Izvairieties no pieskaršanās iezemētām vai savienotām ar masu virsmām tādam kā caurules, sildītāji un ledusskapji. Pieskāriena iezemētajām vai savienotajām ar masu daļām gadījumā paaugstinās elektrošoka risks.

Nepakļaujiet elektroierīces lietus vai mitruma iedarbībai. Ūdens iekļūšanas elektroinstrumenta iekšā gadījumā paaugstinās elektrošoka risks.

Cilvēku drošība

Nedrīkst uzsākt darbu ar Ṣēdes zāgi, ja lietotājs jūtas noguris vai ir alkohola, narkotiku vai medikamentu reibumā. lerīces lietošanas laikā ir nepieciešama pilnīga koncentrācija, jāievēro piesardzība. Neuzmanības mirklis elektroinstrumenta lietošanas laikā var izraisīt nelaimes gadījumu un tā rezultātā nopietnas traumas vai mantiskus zaudējumu.

Obligāti izmantojiet individuālās aizsardzības līdzekļus. Vienmēr valkājiet aizsargbrilles, kas cieši pieguļ sejai (atbilstoši standartam EN 166 vai citiem valsts tiesību aktu noteikumiem). lerīces skaļuma dēļ lietojiet dzirdes aizsardzības līdzekļus. leteicams arī izmantot aizsarglīdzekļus tādus kā putekļu maska, pretslīdes apavi ar stulmiem, aizsargcimdus un ķiveri.

Valkājiet cieši piegułošu apgērbu. Valīgs apgērbs, rotaslietas, šalle var tikt aizkerti ar zāga kustīgām daļām, kas var izraisīt bīstamus nelaimes gadījumus. Ja lietotājam ir gari mati, tie ir jāsavāc un jāsasien.

lerīce darbības laikā var izsviest ar augstu ātrumu dažādus priekšmetus, skaidas, koka gabalus. Pastāv savainošanas risks. leteicams valkāt piemērotu apgērbu.

Pirms elektroinstrumenta iedarbināšanas noņemiet visas atslēgas un citus instrumentus, kas izmantoti instrumenta regulēšanai. Atslēgas atstāšana elektroinstrumenta kustīgā daļā var izraisīt traumas.

Izvairieties no darba veikšanas nedabiskā kermana pozā.

lenemiet pareizu un stabilu pozu, lai izvairitos no līdzsvara zaudēšanas iespējas. Tas Įauj labāk kontrolēt elektroinstrumentu neparedzamās situācijās.

Izvairieties no nejaušas ierīces iedarbināšanas. Pirms ierīces pacelšanas vai pārvietošanas pārliecinieties, ka barošanas kabelis ir atvienots no elektrotikla un slēdzis atrodas pozīcijā "izslēgts". Elektriskās ierīces pārnešana ar pirkstu uz slēdža vai tās pievienošana elektrotīklam var izraisīt nelaimes gadījumu. Turiet rokas un kājas tālu no zāga kustīgām (rotējošām) daļām. Ja zāgi darbojas, nepaceliet to virs pleciem. Turiet zāgi ar abām rokām.

Saglabājiet drošu attālumu no apkārtējiem cilvēkiem.

Neskatoties uz drošas konstrukcijas, aizsarglīdzekļu un papildu aizsardzības līdzekļu izmantošanu, vienmēr pastāv atlikušais traumu gūšanas darba laikā risks.

Detalizētas drošības instrukcijas kēdes zāgiem

Nedrīkst mēģināt griezt metālu.

Neizmantojiet mazgāšanas līdzekļus vai spirtu zāga tīrīšanai.

Noslaukiet to ar mīkstu un sausu audumu.

Neizmantojiet aprīkojumu, kas nav īpaši paredzēts šai ierīcei un ko neiesaka ražotājs. Tas, ka aprīkojumu var uzstādīt elektroinstrumentā, negarantē tā drošu lietošanu.

Darba instrumenta stiprināšanas sistēmai ir jāatbilst elektroinstrumenta izmēriem. Darba instrumenti ar nepareiziem izmēriem nevar būt pietiekami aizsegti var kontrolēti.

Lietojiet individuālās aizsardzības līdzekļus. Atkarībā no darba veida ir jālieto aizsargmaska, kas nosedz visu seju, acu aizsardzības līdzekļus, piemēram, aizsargbrilles. Aizsargājiet acīs no gaisā esošiem svešķermeņiem, kas rodas darba laikā.

Aizsargājiet elpcelus no saceltiem putekliem un tvaikiem, izmantojot puteklu maskas. Ilgstoša trokšna iedarbība var izraisīt dzirdes zaudēšanu.

Pievērsiet uzmanību tam, lai apkārtējas personas atrastos drošā attālumā no kēdes zāga darbības tāluma. Katram, kas atrodas elektroinstrumenta tuvumā tā darbības laikā, jālieto

individuālās aizsardzības līdzekļi. Apstrādājama priekšmeta atlūzas vai saplīsis darba instruments var tikt izsviesti un izraisīt ārpus tiešo darbības zonas.

Nepārvietojiet elektroinstrumentu tā darbības laikā. Nejauša apgērba saskare ar darba instrumentu tā darbības laikā var izraisīt apgērba pārgriešanu un instrumenta saskare ar lietotāja kermani.

Regulāri tīriet ierīces ventilācijas atveres. Dzinēja pūtējs ilevelk puteklus korpusā iekšā, un liela metāla puteklu daudzuma uzkrāšanās var radīt elektrisko risku. Blokēta ierīces ventilācija var izraisīt arī elektroinstrumenta pārkaršanu.

Pirms ierīces iedarbināšanas vienmēr pārliecinieties, ka:

— ierīce ir pareizi salikta atbilstoši instrukcijām;

— griezējinstruments ir labā tehniskajā stāvoklī; regulāri pārbaudiet kēdes stiprinājumu, bojājumus un nodilumu;

— aizsargierīces (piemēram, griezējmezgla pārsegs, korpuss, rokturis, dzinēja slēdzis) ir labā tehniskajā stāvoklī un darbojas pareizi.

Nonemiet kēdes zāgi nost no grieztā materiāla tikai tad, ja darbojas griezējkēde.

Pārgriežot materiālu, vienmēr izmantojiet bufera smaili kā atbalsta punktu. Turot zāgi aiz galvenā roktura, vadiet to, izmantojot palīgrokturi.

Ja materiālu nav iespējams pārgriezt vienā reizē, mazliet atvelciet zāgi atpakal, pārvietojiet bufera smaili un turpiniet griezt, mazliet paceliet zāga galveno rokturi.

Kēde iesprūduma gadījumā ievērojiet īpašu piesardzību. Tad var notikt tā saucamais atsitiens lietotāja virzienā.

Pēc zāga izslēgšanas kēde kustās vēl kādu laiku. levērojiet piesardzību.

Rotējošā zāga kēde uzkarst un izplešas. Bez pienācīgas ieeļlošanas un nospriegošanas tā var noslīdēt no vadīklas vai tik norauta. Pastāv nopietna nelaimes gadījuma un mantiska zaudējuma risks.

Vienmēr izslēdziet zāgi:

— atstājot to bez uzraudzības;

— pirms regulēšanas un tehniskās apkopes darbu veikšanas;

— pēc trieciena pa sveškerneni;

— ja ir jūtamas neparastas ierīces vibrācijas.

Vispārīgā informācija

Šī ierīce ir paredzēta tikai lietošanai piemājas dārzā atbilstoši aprakstam un drošības noteikumiem, kas ietverti šajā lietošanas instrukcijā. To var izmantot zaru nogriešanai, malkas sagatavošanai un citiem darbiem, kur ir nepieciešama koka griešana.

Cits pielietojums var būt bīstams lietotājiem un var izraisīt ierīces bojājumu. lerīci nedrīkst izmantot koku nogriešanai vai citu materiālu, kas nav koks un kokmateriāli, griešanai.

Drošības instrukcijas lādētājam un akumulatoram

Lai pievienotu akumulatoru lādēšanai, ievietojiet akumulatoru lādētājā un pēc tam pievienojiet lādētāju barošanas avotam.

- Aizsargājiet lādētāju no lietus un mitruma. Lādētāju var lietot tikai iekštelpās.

• Uzturiet lādētāju tīrībā.

- Nelietojiet lādētāju uz viegli uzliesmojošiem priekšmetiem un pamatnēm (piemēram, papīra) vai vidē ar sprādzienbīstamu un/vai viegli uzliesmojošu atmosfēru.

- Vienmēr nōdrošiniet lábu ventilāciju lādēšanas laikā, jo no akumulatora var izplūst dūmi vai elektrolīts, ja akumulators ir bojāts nepareizas lietošanas/bojājuma dēļ.

- Pēc lādēšanas pabeigšanas atvienojiet lādētāju no elektrotīkla kontaktligzdas. Neatstājiet to pievienotu barošanas avotam ilgāk, nekā tas ir nepieciešams.

- Uzglabājiet un uzlādējiet akumulatoru sausā vietā un pārliecinieties, ka tajā neiekļūst ūdens.

- Üzturiet akumulatora kontaktus tīrus un brīvus no netīrumiem.

- Aizsargājiet akumulatoru no triecieniem, mitruma un nekad neatveriet vai mehāniski nebojājiet akumulatoru.

- Lai pārbaudītu akumulatora uzlādes līmeni, nospiediet pogu uz akumulatora un, ja nepieciešams, uzlādējiet akumulatoru atbilstoši LED indikatoru skaitam un paredzētajam bezvadu instrumenta darbības laikam.

Atslēgšana:

lekārta reağē uz griešanas ierīces aizbāznīšanu vai blokēšanu. Apstiprināšana vai blokēšana rezultātā pēkšņs krekls virzienā pretēji diska rotācijai. Ātpakaļuzņemšana ir drošuma norādījumu nelasīšanas rezultāts. Lai izvairītos no atpakaļuzņemšanas, ievērojiet drošības instrukcijas un izmantot metodes, lai to novērstu ;

Metode, lai novērstu atpakaluzņemšanu.

a) turēt ierīci ar abām rokasgrāmatām stingri un droši. Vienmērizmantojiet papildu rokasgrāmatu. – Ekspluatants var kontrolēt griezes momentuun attiecīgos piesardzības gadījumos rezultātā esošos atskaites spēkuslietot.
b) uzglabāt rokas no ierīces izciršanas daļas.KASTĪTE: Ierīce var kaitēt lietotājam, ja to lieto nepareizi.
c) lietotājam jābūt tādai pozīcijai, lai, jaatpakaļ, tie nav sasniedzami no grinder diska.

Ja uz ierīces ir pārsvītrota atkritumu konteinera zīme, tas nozīmē, ka uz to attiecas Eiropas direktīvas 2012/19/ES prasības. lepazīstieties ar prasībām par vietējo elektrisko un elektronisko iekārtu atkritumu savākšanas sistēmu. Rīkojieties atbilstoši vietējo tiesību aktu noteikumiem. Šo izstrādājumu nedrīkst izmest kopā ar parastiem mājsaimniecības atkritumiem. Vecā izstrādājuma pareiza likvidēšana novērš iespējamas negatīvas sekas apkārtējai videi un cilvēku veselībai. Informācija par apkārtējās vides aizsardzību

lepakojums ietver tikai nepieciešamus elementus. Ir izdarīts viss iespējamais, lai trīs materiāli, no kuriem izgatavots iepakojums, būtu viegli atdalāmi: kartons (kārbas); polistirola putas (iekšējie aizsargelementi) un polietilēns (maisiņi, aizsargplēve). Ierīce ir izgatavota no materiāliem, ko var pakļaut otrreizējai pārstrādei un izmantot atkārtoti pēc to demontāžas specializētā uzņēmumā. levērojiet vietējo tiesību aktu noteikumus par iepakojuma materiālu, nolietoto bateriju un nevajadzīgu ierīču utilizāciju.

Izstrādājums ir izgatavots no augstas kvalitātes materiāliem un sastāvdaļām, ko var pakļaut otrreizējai pārstrādei un izmantot atkārtoti.

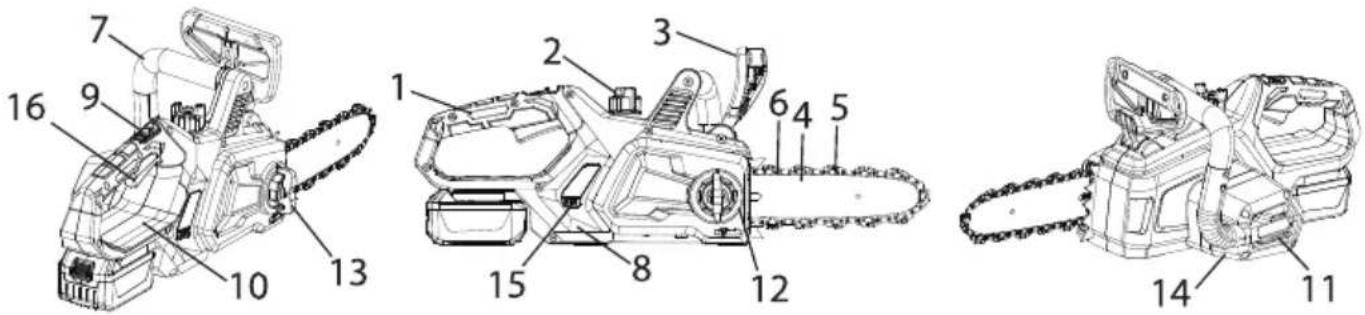

Elektriskā kēdes zāga uzbūve.

1. Rokturis
2. Kēdes smērellas tvertne
3. Kēdes bremzes svira
4. Vadikla
5. Kēde
6. Vadiklas iellošanas atveres
7. Palīgrokturis
8. Korpuss
9. Slēdža blokēšanas poga
10. Pirkstu aizsargs
11. Gaisa filtra korpuss
12. Kēdes spriegotājs (SDS)
13. Piedziņas pārvada pārsega stiprināšanas uzgrieznis
14. Piedziņas pārvada pārsegs
15. Ellas limena logs
16. Slēdzis

Akumulatora uzstādīšana

Norādījums. Noteiktai ierīcei nepiemērotu akumulatoru izmantošana var izraisīt ierīces nepareizu darbību vai bojājumu.

Lai ievietotu akumulatoru rokturī, iebīdiet to tajā, līdz dzirdama blokētāja blokēšana (akumulatoram ir jāatrodas vienā līmenī ar ierīces malu).

Baterijas tips: 18 V Li-lon; BP1840 4, 0 Ah, BP1850 5, 0 Ah ieteicams (nav ieklauts)

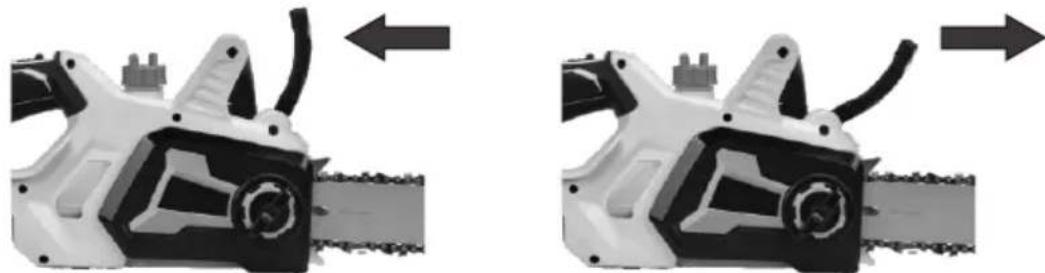

KĒDES BREMZES DARBĪBA

Drošības bremzes uzdevums ir nekavējoties apturēt zāga kēdi atsitiena brīdī. Bremze ir gatava lietošanai, kad tā ir vertikālā stāvoklī.

Pirms katras zāga lietošanas reizes pārbaudiet kēdes bremzes darbību, pārvietojot sviru uz priekšu.

Pirms vadiklas un kedes uzstādišanas/demontāžas pārliecinieties, ka ierīce ir atvienota no barošanas avota. Uzstādiet kedes bremzi vertikālā stāvokli.

levērojiet īpašu piesardzību manipulējot ar kēdi, jo tā ir ľoti asa. leteicams lietot aizsargcimdus.

Pirms kēdes un vadotnes uzstādīšanas pārbaudiet zobu virziena iestatījumu. Uz zāga korpusa ir informācija par pareizo virzienu.

Lai nonemtu kēdi:

atskrūvējiet pārsega stiprināšanas uzgriezni; nonemiet piedziņas pārvada pārsegu; samaziniet kēdes spriegojumu, maksimāli pagriežot spriegošanas skrūvi pretēji pulksteņrādītāja virzienam. Nonemiet vadīklas un kēdi.

Lai uzstādītu kēdi:

atskrūvējiet pārsega stiprināšanas uzgriezni; noņemiet piedziņas pārvada pārsegu; samaziniet kēdes spriegojumu, maksimāli pagriežot spriegošanas skrūvi pretēji pulksteņrādītāja virzienam; ievietojiet kēdi vadīklas rievā, pievēršot uzmanību zobu virzienam, lai tas atbilstu informācijai uz korpusa; uzlieciet vadīklu un kēdi uz stiprināšanas elementiem tā, lai kēdes piedziņas posmi atrastos dzenošā riteņa zobos, skrūves galva vadotnes garenā caurumā un bīdāmā spriegotāja tapu vadotnes caurumā; vadīklas pozīciju ieteicams mainīt ik pēc piecām darba stundām tā, lai augšējā un apakšējā mala nodilstu vienmērīgi; vienmēr pārliecinieties, ka ellļas kanāls ir tīrs un nodrošina brīvu ellļas plūsmu.

KĒDES SPRIEGOŠANA

Pirms darba sākšanas ir jānospriego kēde. Šim nolūkam izmantojiet kēdes spriegošanas uzgriezni. Nospriegojiet kēdi pulksteņrādītāja virzienā.

Pārliecinieties, ka kēde atrodas vadīklas spraugā.

Pievelciet kēdes saspiedējskrūvi pulksteņrādītāja virzienā līdz brīdim, kad kēde ir pietiekami nospriegota. Pēc tam pievelciet blokēšanas uzgriezni.

Pareizi nospriegoto kēdi var pacelt vadotnes vidū aptuveni 3–4 mm augstumā.

KĒDES IEELLOŠANA

Pirms sākat darbu, pārbaudiet ellas kēžu ieeļlošanai līmeni tvertnē (2). Ja ellas līmenis ir redzams tvertnes loga apakšdalā, tas ir jāpiepilda.

Atskrūvējiet ellas tvertnes vāciņu, ielejiet ellu kēžu ieellošanai tvertnē. leteicams, lai ellas limenis aizpildītu visu ellas tvertnes logu. Pēc ellas piepildīšanas aizskrūvējiet tvertnes vāciņu un noslaukiet ierīces korpusu, lai tas nebūtu netīrs un slidens.

Pārbaudiet ellas daudzumu tvertnē ik pēc 30 darba minūtēm.

Neiedarbiniet zāgi, ja tvertnē nav ellas. Ella kēžu ieellošanai neietilpst ierīces komplektā.

KĒDES ZĀGA IESLĒGŠANA UN IZSLĒGŠANA

Satveriet zāgi ar labo roku aiz roktura tā, lai tas būtu aptverts ar ikški. Atlaidiet kēdes bremzi. Ar ikški nospiediet un turiet nospiestu blokēšanas pogu, ar rādītājpirkstu nospiediet un turiet nospiestu slēdzi. Zāgis ieslēdzas un kēde griežas.

Lai izslēgtu zāgi, atlaidiet slēdža pogu. Kēde apstājas. Novelciet kēdes bremzi, lai izvairītos no nejaušas ieslēgšanas.

ZAGEŠANA — VISPARIGIE NORADIJUMI

Pēc katrām 15 darba minūtēm ievērojiet 15 minūšu pārtraukumu.

Pirms darbu un griešanas sākšanas iepazīstieties ar drošības noteikumiem. Pastāv atsitiena risks, zāgis var tikt atsists lietotāja virzienā. Nopietna vai letāla nelaimes gadījuma risks.

Sāciet griešanu, kad zāğis ir sasniedzis pilnu griešanas ātrumu.

Negrieziet ar zonu ap vadiklas augšējo ceturtdalu.

Neizdariet pārmērīgu spiedienu griešanas laikā. Viegli spiediet, kad zāgis darbojas ar savu maksimālo griešanās ātrumu.

Ja vadotne ir iesprūdusi materiālā, neizvelciet to ar spēku, izmantojiet kīli vai sviru.

Vienmēr nodrošiniet labu atbalstu jūsu kājām. Nestāviet uz koku balkiem. Sargieties no griezta balka griešanās.

Sargieties no griezta zara atsperošanās.

ATZAROŠANA

Atzarošana nozimē zaru nonemšanu no nocirsta koka.

Zari, kas atbalsta stumbru, ir jānozāgē kā pēdējos tikai pēc stumbra piegriešanas.

Nospriegotie zari ir jāzāgē no apakšas uz augšu, lai novērstu zāga vadīklas iesprūduma.

BALKA PÄRGRIEŠANA

Nemiet vērā spriegojuma virzienu bałka iekšā. Griešanu ir jāpabeidz bałka izliekšanās virziena pretējā pusē. Tas novērš vadīklas iesprūdumu.

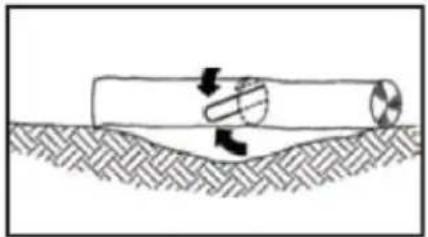

Griežot koku, kas novietots uz zemes, nogrieziet to līdz pusei, pēc tam pagrieziet balki un pabeidziet griešanu no otras puses.

Ja vienā pusē koks ir novietots uz balsta, vispirms nogrieziet no apakšas uz augšu līdz 1/3 no stumbra diametra, pēc tam pabeidziet griešanu no augšas. Ja stumbrs ir atbalstīts abās pusēs, sāciet no augšas, nogrieziet to līdz 1/3, pēc tam pabeidziet ar griezumu no apakšas.

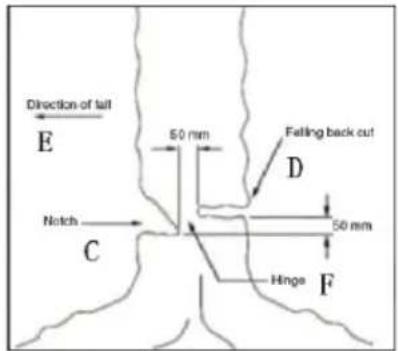

Pirms koka nogriešanas veiciet novērojumus. Noteiciet koka krišanas virzienu, ņemot vērā koka nolieci, vēja virzienu, smagāku zaru izvietojumu, virsmas slīpumu. Aizsargājiet teritoriju un novērtējiet, vai kritošais koks nav nodarījis mantisku kaitējumu. Pārbaudiet evakuācijas celu, lai pārliecinātos, ka tajā nav škēršlu.

Mazus kokus, kuru stumbra diamets ir mazāks par 15 cm, var nocirst ar vienu griezumu. Ja stumbra diamets ir lielāks, jāizveido apgāšanas griezums.

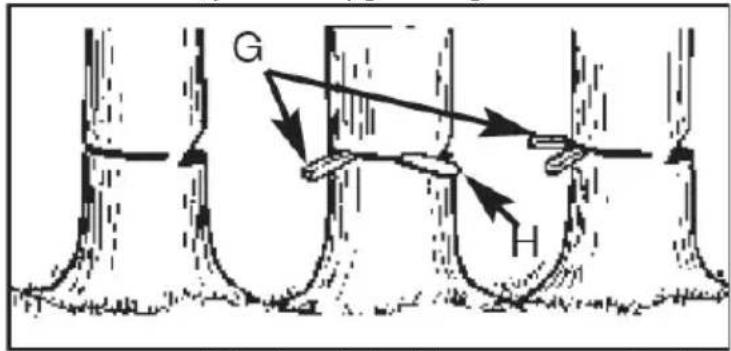

Veiciet griezumu līdz 1/3 no koka dziluma tajā pusē, kur koks ir jāapgāž. Veiciet apgāšanas griezumu nedaudz augstāk, nekā griezums pretējā pusē.

TİRİŞANA UN TEHNISKÄ APKOPE

UZMANĪBU! Pirms tīrīšanas vai tehniskās apkopes veikšanas pārliecinieties, ka ierīce ir izslēgta un atvienota no barošanas avota.

Pēc darba pabeigšanas iztīriet ierīci no skaidu un putekļiem atliekam.

Iztiriet korpusu no putekliem ar maigu birsti, otu vai lupatinu.

lerici var tīrīt ar mitru lupatiņu ar nosacījumu, ka tā uzreiz tiek nosusināta. Metāla elementi ir jāaizsargā ar ellu.

Regulāri tīriet ventilācijas atveres. Izmantojiet saspiesto gaisu vai putekļu sūcēju.

Pēc katrām piecām darba stundām regulāri pārbaudiet vadīklas un kēdes stāvokli. Nonemiet skaidas no vadīklas rievas un ellas atveres. leellojiet kēdes vadošo riteni caurs vadīklas ieellošanas atveri (6).

Pievërsiet uzmanību tam, lai këde vienmër būtu asa. Këdes ar trulo këdi lietošanas gadījumā izraisa atrāku vadīklas un citu ierīces konstrukcijas elementu nodilumu. Ārkārtējā gadījumā këde var tikt pārrauta. leteicams asināt këdi profesionālos servisa centros.

Ja ierīce tiek uzglabāta un netiek izmantota, tā ir jāuzglabā labi vēdināmā telpā, kas ir brīva no mitruma un aizsargāta no putekliem. Atcerieties, lai uzstādītu pārsegu uz griezējmezgla un uzglabātu ierīci bērniem nepieejamās vietās.

TEHNISKIE DATI

ELEKTRISKAIS KĖDES ZĀGIS
Tips, modelis	CS3120	CS4120
Vadiklas garums	32,5cm 35,3 cm
Kėdes tips 3/8", zems profils 0,050"
Kēdes posmu skaits	40 gab.	45 gab.
Kēdes kustības ātrums	5,7 m/s	4,95 m/s
Griešanās ātrums bez slodzes	3000 apgr./min 2600 apgr./min
Degvielas tvertnes tilpums	300 ml
Kēdes bremze	0.12 s
Akustiskā spiediena līmenis, mērījuma nenoteiktība	LpA=95.5 dB(A), K=3 dB	LpA=96,4 dB(A), K=3 dB
Ierīces pārnesto vibrāciju vērtība, kas iedarbojas uz operatora augšējām ekstremitātēm	priekšējais rokturis a front_hv, eq = 5,682 m/s ^2 aizmugurējais rokturis a rear_hv, eq = 4,695 m/s ^2 K=1.5m/s ^2
Garantētais akustiskās jaudas līmenis LWA	107 dB(A)
Svars	3.06 kgs 3.16 kgs
Ražošanas gads	Uz datu plāksnītes
Baterijas tips	18 V Li-lon; BP1840 4, 0 Ah, BP1850 5, 0 Ah ieteicams (nav iekļauts)

Competence Center

2N-Everpol Sp. z o.o.

ul. Puławska 403A
