Vrsta izdelka	Akumulatorski izvijač
Znamka	Blaupunkt
Model	CS3120
Mere (D x Š x V)	200 mm x 45 mm x 45 mm
Teža	0,5 kg
Vrsta baterije	Li-ion 3,6 V
Čas polnjenja	3-5 ur
Hitrost brez obremenitve	200 obr/min
Maksimalni navor	5 Nm
Vrsta vpenjalne glave	1/4" šesterokotna
Vključeni nastavki	10 kosov (križni, ploski, Torx)
LED delovna svetilka	Da
Ročaj z mehkim oprijemom	Da
Varnostna zapora	Da
Ohišje za shranjevanje	Priloženo
Vzdrževanje	Čistite s suho krpo; hranite na suhem mestu
Razpoložljivost nadomestnih delov	Združljivo s standardnimi 1/4" šesterokotnimi nastavki
Možnost popravila	Baterija in polnilnik sta zamenljiva

Pogosto zastavljena vprašanja - CS3120 BLAUPUNKT

Kako napolnim baterijo CS3120?

Priključite polnilnik na polnilna vrata orodja. LED indikator bo med polnjenjem svetil rdeče, ko bo popolnoma napolnjena, pa zeleno. Čas polnjenja je približno 3-5 ur.

Kako zamenjati nastavke na izvijaču?

Potegnite vpenjalno glavo naprej, da sprostite trenutni nastavek. Vstavite nov nastavek v šesterokotno vpenjalno glavo, dokler ne zaskoči. Pred uporabo se prepričajte, da je nastavek varno zaklenjen.

Kako uporabim funkcijo za vzvratno vožnjo?

Drsno stikalo za smer, ki se nahaja nad sprožilcem, potisnite levo za naprej (privijanje) ali desno za vzvratno (popuščanje). Stikalo naj zaskoči v položaj.

Kaj naj storim, če izvijač neha delovati?

Preverite napolnjenost baterije; napolnite, če je prazna. Prepričajte se, da je varnostna zapora izključena. Če še vedno ne deluje, preverite, ali so v vpenjalni glavi ostanki, ali kontaktirajte podporo Blaupunkt.

Kako očistiti CS3120?

Obrišite zunanjost s suho, mehko krpo. Ne uporabljajte vode ali topil. Očistite vpenjalno glavo s krtačo, da odstranite prah. Pred čiščenjem se prepričajte, da je orodje odklopljeno od polnilnika.

Kakšna so priporočila za shranjevanje?

Izvijač shranjujte na hladnem in suhem mestu, stran od neposredne sončne svetlobe. Če ga shranjujete dlje časa, odstranite baterijo. Za zaščito uporabite priloženo ohišje.

Ali lahko s tem orodjem uporabljam katero koli 1/4'' šesterokotne nastavke?

Da, CS3120 je združljiv s standardnimi 1/4'' šesterokotnimi nastavki. Prepričajte se, da nastavki niso poškodovani ali obrabljeni, da preprečite zdrs.

Ali je izvijač primeren za vrtanje?

Ne, to orodje je zasnovano samo za privijanje vijakov. Nima zadostnega navora ali hitrosti za vrtanje. Za vrtanje uporabite namenski vrtalnik.

Kakšno je garancijsko obdobje?

Blaupunkt nudi 2-letno garancijo na CS3120 proti proizvodnim napakam. Za uveljavljanje garancije shranite račun o nakupu.

Kakšne varnostne ukrepe naj upoštevam?

Pred menjavo nastavkov vedno odklopite baterijo. Nosite zaščitna očala. Orodja ne uporabljajte v bližini vode. Roke držite stran od vrtečih se delov. Uporabljajte samo priložen polnilnik.

NAVODILA ZA UPORABO CS3120 BLAUPUNKT

Varnostna načela za električne stroje in naprave

Naprava je primerna za uporabo v državah z zmernim, enakomerno vlažnim podnebjem. Lahko se tudi uporablja v drugih državah.

POZOR! Pred namestitvijo in uporabo naprave se nujno seznanite z navodili za uporabo, zlasti pa z varnostnimi napotki. Shranite ta navodila in jih posredujte naslednjim uporabnikom.

Neupoštevanje navedenih opozoril in varnostnih napotkov lahko privede do električnega udara, požara ali resnih telesnih poškodb.

Otroki in mladina na smejo uporabljati te naprave. Osebe, ki niso seznanjene z navodili za uporabo, ne smejo sestavljati, vzdrževati ali uporabljati naprave.

Ta naprava ni namenjena uporabi s strani oseb (vključno z otroci) z zmanjšanimi fizičnimi, senzornimi in umstvenimi sposobnostmi, ali pomanjkanjem izkušenj in znanj, razen će so pod nadzorom ali so prejeli navodila o uporabi naprave s strani osebe, odgovorne za njihovo varnost.

Razlaga varnostnih simbolov:

1
5

1. Nevarnost. Ravnajte previdno.
2. Pomembno, preberite navodila in upoštevajte opozorila.
3. Nosite zaščitna očala.
4. Nosite zaščito za ušesa.

5. Pred popravilom ali vzdrževanjem vedno odklopite iz napajanja. V primeru poškodovanja kabla takoj povlecite vtič iz električne vtičnice.

6. Žage ne uporabljati v dežju ali pri visoki vlagi.

7. Žago držite zanesljivo in upravljajte z obema rokama.

8. Upoštevajte varnostna načela, ki se nanašajo na vzvratne sunke. Izogibajte se rezanju s konico meča. V takem primeru se žaga lahko obrne in nenadzorovano usmeri proti upravljavcu, kar predstavlja tveganje telesne poškodbe.

Na delovnem mestu ohranite red in zagotovite dobro osvetlitev. Neurejenost in nezadostna osvetlitev delovnega območja prispevata k nesrečam.

Pred začetkom del pripravite in očistite delovno območje, odstranite vse kamne, veje, žice in druge tuje predmete, ob katere se lahko spotaknete.

Bodite posebej previdni, če delate na nagnjenem terenu ali pobočju.

Naprave z električnim pogonom ne uporabljajte v eksplozivnih okoljih, ki jih ustvarijo vnetljive tekočine, plini ali prah. Naprava lahko povzroči nastanek isker, ki vnamejo tekočino ali hlape. Električne žage ne uporabljajte na mestih, kjer obstaja veliko tveganje požara ali eksplozije.

Žaga ni zavarovana pred vodo. Delo v dežju ali vlažnem okolju predstavlja tveganje električnega udara.

Otrokom in opazovalcem preprečite dostop do lokacij, kjer se uporablja naprava z električnim pogonom. Trenutek nepozornosti vas lahko stane izgubo nadzora nad napravo.

Vrtnarsko orodje z električnim pogonom hranite stran od tretjih oseb.

Upravljavec oz. uporabnik odgovarja za nesreče oz. nevarnosti, ki prizadevajo tretje osebe ali okolje.

Električna varnost

Napravo se sme priključiti le na vtičnico, ki odgovarja opisu na podatkovni ploščici.

Vtič električnega orodja se mora ujemati z električno vtičnico.

Nikoli in na nobeden način ne spreminjajte konstrukcije vtiča.

Originalni vtiči in primerne električne vtičnice omejujejo tveganje električnega udara.

Izogibajte se stiku z ozemljenimi površinami oz. površinami, zavarovanimi pred kratkim stikom, kot so cevi, grelci, radiatorji in hladilniki. V primeru stika z ozemljeno površino oz. površino zavarovano pred kratkim stikom se poveča tveganje električnega udara.

Ne izpostavljajte naprav z električnim pogonom dežju ali vlagi. Ko voda prodre v električno orodje, raste tveganje električnega udara.

Osebna varnost

Ne uporabljajte žage, če ste utrujeni, vinjeni oz. če ste jemali mamila ali zdravila. Med uporabo naprave morate biti popolnoma osredotočeni na delo. Trenutek nepozornosti med uporabo električnega orodja lahko priveđe do nesreče, resne telesne ali gmotne škode.

Nujno uporabite sredstva osebne zaščite. Vedno nosite tesno prilegajoča se zaščitna očala (v skladu s standardom EN 166 ali drugimi ustreznimi nacionalnimi predpisi). Zaradi hrupa nosite zaščito za sluh. Priporočamo uporabo zaščitne opreme: protiprašne maske za obraz, protizdrsne zaščitne obutve, zaščitnih rokavic in čelade.

Nosite prilegajoča se oblačila. Ohlapna oblačila, nakit ali ruta se lahko zataknejo ob premične dele žage, kar predstavlja nevarnost resne nesreče. Če imate dolge lase, jih zavarujte z ustrezno pričesko.

Med delom iz naprave z veliko hitrostjo ven priletijo različni predmeti - žagovina, kosi lesa. Obstaja nevarnost telesnih poškodb. Nosite primerna oblačila.

Pred vklopom električnega orodja odstranite vse ključe in druge pripomočke, namenjene nastavljanju naprave. Ključ, ki ga pustite v obračajočem se delu električnega orodja, lahko povzroči poškodbe.

Izogibajte se delu v nenaravnem položaju telesa. Stojte pravilno in zanesljivo, da se izognete izgubi ravnovesja. Tako lahko učinkoviteje nadzorujete električno orodje v nepredvidljivih razmerah.

Izogibajte se nenamernemu zagonu. Pred dvigovanjem ali prenašanjem naprave se prepričajte, da je napajalni kabel odklopljen iz omrežja, stikalo pa je izklopljeno. Če ob prenašanju opreme z električnim pogonom držite prst na stikalu oz. napravo priklapljate, ko je stikalo vklopljeno, lahko povzročite nesrečo.

Roke in stopala držite stran od premičnih (vibrirajočih) delov žage.

Ne dvigujte vklopljene žage nad nivo ramen. Žago držite z obema rokama.

Ohranite varno razdaljo od tretjih oseb.

Kljub uporabi varne konstrukcije, zaščitnih sredstev in dodatne varovalne opreme še zmeraj obstaja preostalo tveganje poškodb med delom.

Podrobni varnostni napotki za verižne žage.

Ne žagajte kovine.

Za čiščenje žage ne uporabljajte čistilnih sredstev in alkohola. Obrišite napravo z mehko in suho tkanino.

Ne uporabljajte opreme, ki ni namenjena tej napravi. To, da je oprema združljiva z električnim orodjem, ne pomeni, da je njena uporaba varna.

Sistem za pritrjevanje delovnega orodja mora ustrezati dimenzijam električnega orodja. Neustrezno delovno orodje je težko zaščititi oz. nadzorovati.

Uporabite sredstva osebne zaščite. Odvisno od vrste del, nosite zaščitno masko za cel obraz, zaščito za oči, npr. zaščitna očala.

Zaščitite oči pred prisotnimi v zraku tujkami, ki nastane ob žaganju. Zaščitite dihala pred prahom in hlapi - uporabite protiprašno obrazno masko. Dolgotrajna izpostavljenost hrupu lahko priveđe do izgube sluha.

Pazite, da se tretje osebe nahajajo na varni razdalji od delovnega območja verižne žage. Vsaka oseba, ki se nahaja v bližini vklopljenega električnega orodje, mora nositi osebno zaščitno opremo. Delci obdelovanega materiala ali počeno delovno orodje se lahko odkrušijo in povzročijo poškodbe tudi zunaj neposrednega dosega orodja.

Ne prenašati električnega orodja, ki se veriga vrti. Stik oblačil z vklopljenim orodjem lahko privede do uničenja oblačila in stika s telesom uporabnika.

Redno čistite prezračevalne odprtine v napravi. Pihalnik motorja vsesa prah v ohišje. Nakopičen kovinski prah predstavlja električno nevarnost. Električno orodje se lahko zaradi zamašenih prezračevalnih odprtin prekomerno segreva. Pred vsakim vklopom naprave preverite:

• ali je naprava sestavljena v skladu z navodili;
• ali je rezalno orodje v dobrem stanju; redno preverjati verigo - morebitno poškodovanje ali obrabo;
• ali je zaščitna oprema (npr. ščitnik rezalnega sistema, ohišje, ročaj, stikalo) v dobrem stanju in deluje pravilno.

Verižno žago umikajte od obdelovanega materiala le, ko se veriga vrti.

Pri razrezovanju vedno uporabite ostrogo kot podporno točko. Držite žago za osnovni ročaj in jo upravljajte s pomočjo pomožnega ročaja.

Če materiala ni mogoče razrezati z enim rezom, umaknite žago, premaknite ostrogo in nadaljujte z žaganjem tako, da rahlo dvignete osnovni ročaj žage.

Bodite posebej pozorni v primeru zagozditve verige. Takrat lahko pride do t.i. vzvratnega sunka v smeri uporabnika. Ko izklopite žago, se veriga še nekaj časa vrti. Ravnajte previdno.

Med delom se veriga segreje in razširi. Če ni ustrezno premazana in napeta, lahko zdrsne iz meča oz. se pretrga. Nevarnost resne telesne in gmotne škode.

Vedno izklopite žago:

• ko jo puščate brez nadzora,
• pred nastavljanjem in vzdrževalnimi deli,
• po udarcu s tujim predmetom,
• če občutite nenavadno vibriranje naprave.

Splošne informacije

Naprava je namenjena delom na vrtu v skladu z opisom in varnostnimi načeli iz teh navodil za uporabo. Uporabljate jo lahko za obrezovanje vej, pripravo lesa za kurjenje in druga opravila, ki predvidevajo rezanja lesa.

Druga uporaba je nevarna za uporabnike in lahko privede do poškodovanja naprave. Naprave ne uporabljaje za podiranje dreves, rezanje drugih materialov, ki niso les ali ligninski materiali.

Varnostni napotki za polnilnik in akumulator

Če želite napolniti akumulator, vstavite jo v polnilnik in nato priključite polnilnik na vir napajanja.

• Zaščitite polnilnik pred padavinami in vlago. Polnilnik uporabljajte le v prostoru.
  • Polnilnik ohranite čist.
• Polnilnika ne uporabljajte na vnetljivih predmetih in površinah (npr. papir) ali v okoljih z eksplozivno in/ali vnetljivo atmosfero.
• Med polnjenjem vedno zagotovite ustrezno prezračevanje, saj lahko hlapi ali elektrolit uhajajo iz akumulatorja, če je akumulator poškodovan zaradi napačnega ravnanja/poškodbe.
• Ko je polnjenje končano, odklopite polnilnik iz stenske vtičnice. ne puščajte ga priključenega na vir napajanja dlje, kot je to potrebno.
• Akumulator hranite in polnite na suhem mestu in pazite, da vanj ne pride voda.
• Priključki akumulatorja naj bodo čisti in brez umazanije.
• Zaščitite akumulator pred udarci, vlago. Nikoli ne odpirajte

akumulatorja in ga ne poskusite mehansko poškodovati.

- Če želite preveriti stanje akumulatorja, pritisnite gumb na akumulatorju in ga po potrebi napolnite glede na število LED in pričakovani čas delovanja akumulatorskega orodja.

Vzvratni sunek:

Vzvratni sunek je nenaden in neobvladljiv pojav, do katerega prihaja ob zagozditvi ali zaklenitvi rezalnega orodja.

Zagozditev ali ustavitev povzroča nenadni sunek v smeti nasprotno smeri vrtenja koluta.

Vzvratni sunek je posledica neupoštevanja varnostnih navodil.

Da se izognete vzvratnemu sunku, upoštevajte varnostna navodila in sledite napotkom za preprečevanje vzvratnega sunka.

Preprečevanje vzvratnega sunka.

a) Orodje držite zanesljivo z obema rokama. Vedno uporabljajte pomožno ročaj. – Operater lahko obvladuje vrtilni moment in z njim povezano povratno silo, će upošteva ustrezne varnostne ukrepe.

b) Roke držite stran od rezalnega dela orodja. POZOR: Neprimerna uporaba orodja lahko privede k telesnim poškodbam.

c) Operater orodja mora zavzeti položaj, ki mu omogoča, da ga ob vzvratnem sunku ne zadene rezilo brusilnika.

Simbol prečrtanega smetnjaka na izdelku, opozarja, da je izdelek zajet v Evropski Direktivi 2012/19/EU. Prosimo pozanimajte se o lokalnem načinu ločenega načina zbiranja odpadne električne in elektronske opreme. Upoštevajte navodila lokalnega podjetja, ki je pooblaščeno za ravnanje z odpadki in ne odlagajte starih naprav z običajnimi gospodinjskimi odpadki. Pravilno odlaganje starega izdelka pomaga preprečevati morebitne negativne posledice za okolje in zdravje ljudi.

Okoljska informacija Vsa nepotrebna embalaža je izključena. Proizvajalec je poskrbel, da embalažo lahko preprosto ločimo na tri materiale: lepenka (škatla), polistiren (zaščita) in polietilen (vrečke, zaščitna pena). Naprava je sestavljena iz materiala, ki je lahko recikliran ali ponovno uporabljen, će ga razstavi specializirano podjetje. Upoštevajte lokalne predpise o odlaganju embalaže, izpraznjenih baterij in odpadne elektronske opreme.

Izdelek je izdelan iz visoko kakovostnih materialov in komponent, ki so primerni za reciklažo in ponovno

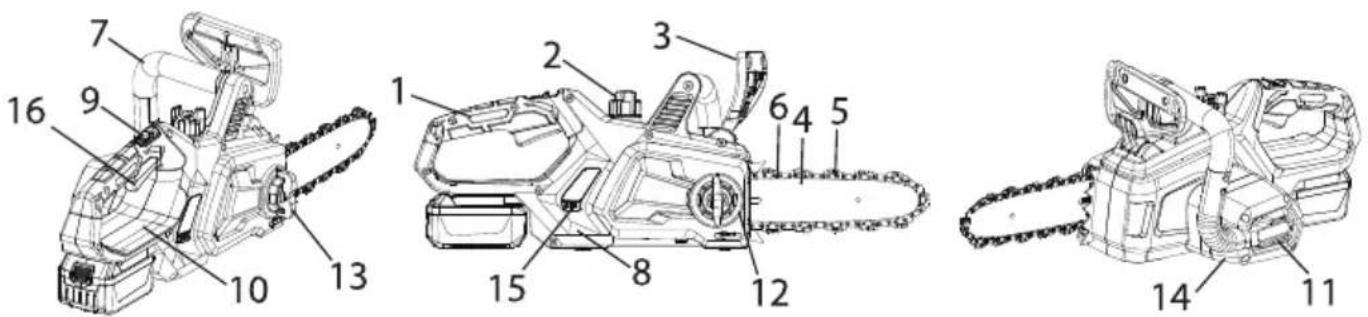

Konstrukcija električne verižne žage.

1. Ročaj
2. Posoda za olje za mazanje verige
3. Vzvod zavore verige
4. Meč
5. Veriga
6. Mazalne luknje
7. Pomožni ročaj
8. Ohišje
9. Tipka za zaklep vklopa
10. Zaščita za prste
11. Ohišje zračnega filtra
12. Regulator napetostni verige (SDS)
13. Matica za ščitnik prestave
14. Ščitnik prestave
15. Okenček za preverjanje nivoja olja
16. Tipka za vklop

Namestitev akumulatorja

Priporočilo: Uporaba akumulatorjev, ki niso primerni za dano napravo, lahko privede do nepravilnega delovanja ali poškodovanja naprave.

Če želite akumulator vstaviti v ročaj, ga potisnite, dokler ne zaslišite zvoka zaklepa (akumulator naj bo poravnan z robom naprave).

tip akumulatorja: 18 V Li-Ion; BP1840 4,0 Ah, BP1850 5,0 Ah priporočeno (ni vključeno)

PRIPRAVA NA DELO

Proizvajalec dobavlja verižno žago v delno razstavljenem stanju. Informacije o postopku zamenjave verige, namestitvi meča in montažne slike omogočajo samostojno sestavljanje in pripravo žage na delo.

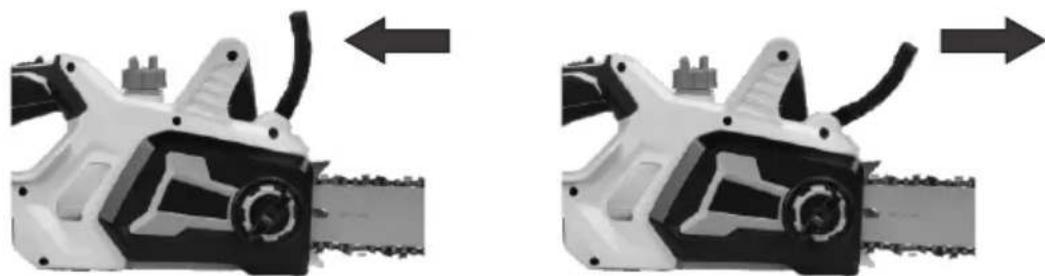

DELOVANJE ZAVORE

Varnostna zavora je namenjena takojšni ustavitvi verige ob vzvratnem sunku. Zavora je pripravljena za uporabo, ko je postavljena v pokončni položaj.

Pred vsako uporabo žage preverite delovanje zavore verige tako, da vzvod potisnete naprej.

Če ugotovite, da zavora ne deluje pravilno, se obrnite na servisno točko. Ne uporabljajte žage, če zavora ne deluje pravilno.

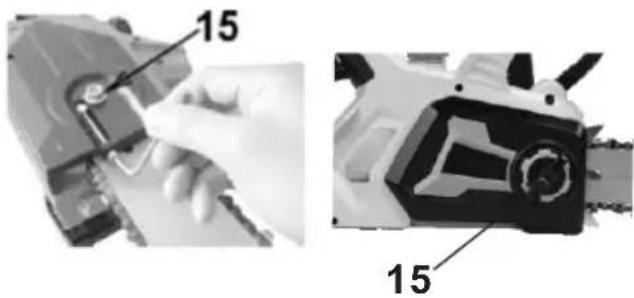

NAMESTITEV MEČA IN VERIGE

Pred namestitvijo/snemanjem meča in verige se prepričajte, da je naprava odklopljena iz vira napajanja. Postavite zavoro veriga v pokončni položaj.

Pri rokovanju z verigo ravnajte posebej previdno, ker je ta zelo ostra. Priporoča se uporaba zaščitnih rokavic.

Pred namestitvijo verige in meča preverite smer zob. Podatek o ustrezni smeri najdete na ohišju žage.

Snemanje verige:

Odvijte matico prestave. Odstranite ščitnik prestave. Zrahljajte verigo tako, da maksimalno obrnete vijak za napenjanje nasprotno smeri urinega kazalca. Snemite meč in verigo.

Namestitev verige:

Odvijte matico prestave. Odstranite ščitnik prestave. Zrahljajte verigo tako, da maksimalno obrnete vijak za napenjanje nasprotno smeri urinega kazalca. Namestite verigo v utor na meču. Ob tem pazite, da so zobje usmerjeni tako, kot je prikazano na ohišju.

Namestite meč in verigo na pritrdilne elemente tako, da se členi verige nahajajo na zobeh pogonskega kolesa, glava vijaka v podolgovati odprtini na meču, zatič premičnega napenjalnega elementa pa v odprtini na meču.

Priporočamo, da vsakih 5 ur dela spreminjate položaj meča, da zagotovite enakomerno obrabo zgornjega in spodnjega roba.

Vsakič preverite stanje kanala za olje in po potrebi zagotovite prost pretok olja.

NAPENJANJE VERIGE

Pred začetkom dela je treba napeti verigo. Uporabite vijak za napenjanje verige. Verigo napenjajte v smeri urinega kazalca.

Pravilno napeto verigo lahko dvignete na pribl. 3-4 mm.

MAZANJE VERIGE

Pred začetkom del preverite nivo olja za mazanje verige (2). Če je nivo olja nizek - v spodnjem delu okenčka za preverjanje nivoja olja - dopolnite ga.

Odvijte zamašek posode za olje in natočite olje za mazanje verig. Priporočamo, da nivo olja sega nad okenček za preverjanje nivoja olja. Ko dodate olje, zaprite posodo in obrišite ohišje naprave, da odstranite umazanijo.

Preverjajte nivo olja vsakih 30 minut dela.

Na vklopite žage, če je posoda prazna. Olje za mazanje verige ni priloženo tej napravi.

VKLOP IN IZKLOP VERIŽNE ŽAGE

Primate žago z desno roko za ročaj tako, da je vaš palec ovit okrog ročaja. Sprostite zavoro verige. S palcem pritisnite in pridržite gumb blokade, s kazalec pa pritisnite in pridržite stikalo. Žaga se vklopi ter se veriga začne vrteti.

Za izklop žage sprostite stikalo. Veriga se ustavi. Potegnite zavoro verige, da preprečite nenameren vklop.

ŽAGANJE - SPLOŠNI NASVETI

Po 15 minutah dela zagotovite 15 minut odmora.

Pred začetkom dela in žaganja se, prosimo, seznanite z varnostnimi napotki. Obstaja nevarnost vzvratnega sunka - žaga lahko odbije proti uporabniku. Tveganje resne ali smrtne nesreče.

Začnite žaganje, ko žaga doseže maksimalno hitrost.

Izogibajte se žaganju z zgornjo konico meča.

Med žaganjem ne uporabite prekomernega pritiska. Ko žaga deluje pri najvišjih vrtljajih, rahlo pritiskajte.

Če se meč zagozdi v materialu, ne uporabite sile, da bi ga izvlekli ven - uporabite zagozdo ali vzdod.

Vedno si zagotovite zanesljivo podlago. Ne stojte na ležečih deblih dreves. Pazite, saj podrto deblo lahko odkotali.

Pazite, da vas odrezana veja ne udari.

OBSEKOVANJE

Obsekovanje pomeni obrezovanje vej na podrtem drevesu.

Podporne veje odžagajte na koncu, ko prerežete deblo.

Napete veje žagajte od spodaj navzgor, da se izognete zagozditvi žage.

REZANJE DEBLA

Upoštevajte smer napetosti znotraj debla. Rez končajte na strani debla, ki je nasprotna smeri nagiba debla. Tako preprečite zagozditev meča.

Če drevo leži na tleh, narediti rez do polovice debla, nato obrniti deblo in dokončati rez z druge strani.

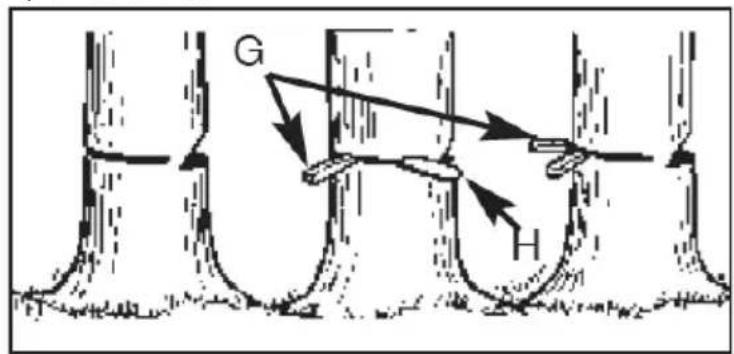

Če je drevo podprto na eni strani, najprej naredite rez od spodaj do 1/3 premera debla, nato dokončajte od zgoraj. Če je deblo podprto na obeh straneh, začnite žaganje z vrha, odrežite na 1/3, nato končajte s spodnjim rezom.

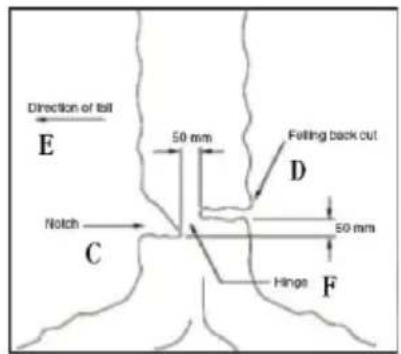

Pred sečnjo je treba drevo skrbno ogledati. Upoštevaje nagib drevesa, smer vetra, položaj težjih vej in naklon terena določite smer padca drevesa. Zavarujte okolico in oceniti, ali obstaja tveganje, da padajoče drevo poškoduje objekte v bližini. Določite pot za umik in se prepričajte, da na njen ni nobenih ovir.

Manjša drevesa s premerom debla do 15 cm lahko podrete z enim rezom. V primeru debelejšega debla pripravite zarezo.

POZOR! Pred čiščenjem ali vzdrževanjem se nujno prepričajte, da je naprava izklopljena in odklopljena iz napajanja.

Po končanem delu očistite napravo - odstranite žagovino in prah.

Očistite ohišje z mehko krtačo, čopičem ali krpo.

Lahko uporabite vlažno krpo, vendar v takem primeru morate napravo takoj posušiti. Kovinske dele zaščitite z oljem.

Redno čistite prezračevalne odprtine. Uporabite stisnjen zrak ali sesalnik.

Po vsakih 5 urah dela preverite stanje meča in verige. Redno odstranjujte žagovino iz utora meča in odprtine za olje. Preko mazalne luknje (6) premazati vodilni zobnik verige.

Pazite, naj bo veriga vedno ostra. Če uporabljate žago s topo verigo, se meč in drugi deli naprave hitreje obrabljajo. V najhujšem primeru lahko pride do pretrganja verige. Priporočamo, da ostrenje verige izvedete v strokovni delavnici.

Če naprave dalj časa ne uporabljate, hranite jo v dobro prezračenem prostoru in zaščitite pred vlago in prahom. Na meč namestite zaščitno prevleko. Hranite napravo izven dosega otrok.

TEHNIČNI PODATKI

ELEKTRIČNA VERIŽNA ŽAGA
Tip, model	CS3120	CS4120
Dolžina meča	32,5cm 35,3 cm
Tip verige	3/8" nizek profil 0,050"
Število členov verige	40 kosov	45 kosov
Hitrost rezanja	5,7 m/s	4,95 m/s
Število vrtljajev v prostem teku	3000 vrtlj./min	2600 vrtlj./min
Prostornina posode za olje	300 ml
Zavora verige	0.12 s
Nivo zvočnega tlaka, negotovost	LpA=95.5 dB(A), K= 3 dB	LpA=96,4 dB(A), K= 3 dB
Vrednost vibracij, ki so jim izpostavljene roke uporabnika	sprednji ročaj a front_hv, eq = 5,682 m/s ^2 zadnji ročaj a rear_hv, eq = 4,695 m/s ^2 K= 1.5m/s ^2
Zagotovljen nivo zvočne moči LWA	107 dB(A)
Teža	3.06 kgs 3.16 kgs
Leto izdelave	Na tipski tablici
tip akumulatorja	18 V Li-lon; BP1840 4,0 Ah, BP1850 5,0 Ah priporočeno (ni vključeno)

Sigurnosna pravila za električne strojeve i uređaje

Električna sigurnost

Uređaj se smije priključiti samo na utičnicu s karakteristikama na natpisnoj pločici.
