CT5010 - Outillage à main BLAUPUNKT - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžični obrezovalnik trave
Blagovna znamka	Blaupunkt
Model	CT5010
Napetost	18 V
Širina rezanja	230 mm (2 strani)
Premer rezalne niti	1,2 mm
Hitrost brez obremenitve	10.000 vrt/min
Vrsta baterije	18V Li-Ion (BP1820 2,0 Ah, BP1840 4,0 Ah priporočljivo, BP1850 5,0 Ah)
Baterija priložena	Ne
Teleskopska cev	Da, nastavljiva dolžina
Kolo za robno rezanje	Da
Funkcija robnega rezanja	Da
Vrtljiva rezalna glava	Da, nastavljiv kot
Vrtljiv pomožni ročaj	Da
Zaščita za cvetje	Da, jeklena žica
Dimenzije (D x Š x V)	17,8 x 16,3 x 91,5 cm
Teža	1,9 kg
Raven zvočnega tlaka (LpA)	76,5 dB(A) (K=3 dB)
Raven hrupa med delovanjem	Do 86,6 dB(A) (K=3 dB)
Emisija tresljajev (ah)	92 dB(A) (Km=1,5 m/s²)
Dovoljen čas delovanja	35 minut
Ročno nastavljanje dolžine niti	Da, preko gumba na kolutu
Samodejno podajanje niti	Da, s potrkanjem kosilnice ob tla
Združljivost z glavo za plastične nože	Da, zamenljivo
Čiščenje	Očistite s čisto krpo, krtačo ali stisnjenim zrakom; ne uporabljajte topil
Varnostne funkcije	Zaklep za izklop, zaščitni pokrov, ščitnik, priporočljiva zaščita sluha/oči

Pogosto zastavljena vprašanja - CT5010 BLAUPUNKT

Kako nastavim dolžino teleskopske cevi?

Zavrtite zaklepno napravo (7) v smeri urinega kazalca, izvlecite teleskopsko cev (6) na želeno dolžino, nato premaknite zaklepni mehanizem v nasprotno smer in zategnite v smeri urinega kazalca.

Kako zamenjam kolut?

Odstranite baterijo. Pritisnite označene točke na pokrovu koluta (15) in ga potegnite stran. Odstranite stari kolut (16). Vstavite nov kolut tako, da konca niti speljete skozi kovinska očesca na pokrovu. Prepričajte se, da je vzmet v reži (13). Pritrdite pokrov tako, da označene točke poravnate z vdolbinami na držalu koluta (14) in zaskočite.

Kako preklopim na plastične nože?

Odstranite kolut z monofilamentno nitjo (16) in pokrov koluta (15). Vstavite nadomestno glavo s plastičnimi noži (18) v držalo koluta (14) in poskrbite za poravnavo reže za vzmet. Zaskočite na mesto.

Kako zamenjam plastične nože?

Primite plastični nož (19) in ga potisnite proti nadomestni glavi, nato pa ga potegnite navzgor. Za pritrditev novega noža ga namestite v zaskočke na glavi in potegnite proti sebi, dokler ne zaskoči.

Kako ročno nastavim dolžino niti?

Odstranite baterijo. Pritisnite gumb koluta (17) in potegnite konico niti na želeno dolžino. Spustite gumb. Odvečna dolžina se bo samodejno odrezala ob zagonu kosilnice.

Kako deluje samodejno podajanje niti?

Med delovanjem kosilnice na kratko potrkajte z rezalno glavo ob tla. Nit se bo samodejno podaljšala. Izogibajte se predolgim pritiskom, da ne izpraznite koluta.

Katera baterija je združljiva s CT5010?

Kosilnica uporablja 18V Li-Ion baterije Blaupunkt: BP1820 (2,0 Ah), BP1840 (4,0 Ah priporočljivo) ali BP1850 (5,0 Ah). Baterija ni priložena.

Kako očistim in vzdržujem kosilnico?

Po vsaki uporabi odstranite rastlinske ostanke in strjeno maso. Prezračevalne reže in ohišje motorja očistite s čisto krpo, krtačo ali stisnjenim zrakom. Ne uporabljajte čistil ali topil. Preprečite vdor vode v napravo. Po prvih 2 urah uporabe in nato občasno preverite zategnjenost vijakov.

Katere varnostne ukrepe naj upoštevam?

Pred vzdrževanjem vedno odklopite baterijo. Nosite zaščitna očala (EN 166), zaščito sluha, zaščitne rokavice in nedrseče čevlje. Ne uporabljajte v dežju ali mokrih pogojih. Otroci in opazovalci naj bodo oddaljeni vsaj 15 m. Ne nosite ohlapnih oblačil ali nakita. Izogibajte se delu, ko ste utrujeni ali pod vplivom alkohola.

Kako odložim izdelek?

Simbol prečrtanega zabojnika na kolesih pomeni, da izdelek spada pod EU direktivo 2012/19/EU. Ne odlagajte ga med gospodinjske odpadke. Odnesite ga na lokalno zbirno mesto za električne in elektronske izdelke.

NAVODILA ZA UPORABO CT5010 BLAUPUNKT

Da bi dosegli največje zadovoljstvo, uživali v delovanju izdelka ter spoznali vse njegove lastnosti in funkcije, pred uporabo izdelka preberite ta priročnik. Pred uporabo naprave preberite priročnik in upoštevajte v njem navedena navodila.

Proizvajalec ni odgovoren za škodo, ki nastane zaradi uporabe naprave, ki ni v skladu z njenim namenom, ali zaradi nepravilnega ravnanja z njo. Shranite navodila za uporabo, da jih boste lahko uporabili tudi pri kasnejši uporabi izdelka.

• Napravo je treba priključiti le na ozemljeno vtičnico z značilnostmi, ki so v skladu z vrednostmi na tipski ploščici.
• Preverite, ali skupna poraba toka vseh naprav, priključenih na vtičnico, ne presega največje obremenitve varovalke.
• Če uporabljate podaljšek, preverite, ali skupna poraba električne energije naprav, priključenih na podaljšek, ne presega parametrov obremenitve podaljška. Podaljševalni kabel namestite tako, da se izognete nenamernemu vlečenju in spotikanju ob njega.

- Naprava ni namenjena krmiljenju z zunanjim časovnikom, ločenim daljinskim upravljalnikom ali drugo opremo, ki lahko samodejno vklopi napravo.

- Pred vzdrževalnimi deli aparat vedno izključite iz električnega omrežja. Pri odklopu napajalnega kabla ga vedno izvlecite iz vtičnice tako, da držite vtič. Nikoli ne izvlecite napajalnega kabla z vlečenjem za kabel, saj se lahko vtič ali kabel poškodujeta, v skrajnem primeru lahko pride celo do smrtnega električnega udara.

• Naprave ne puščajte vklopljene.
• Naprave ne potopite v vodo ali katero koli drugo tekočino.
• Napravo je treba redno čistiti, kot je opisano v poglavju Čiščenje in vzdrževanje naprave.
• Naprave ne postavljajte v bližino virov toplote, plamena,

električnega grelnega telesa ali na vročo pečico. Naprave ne postavljajte na druge aparate. - Pri uporabi aparata bodite še posebej previdni, kadar so v bližini otroci ali hišni ljubljenčki.

• Otrokom ne dovolite, da se igrajo z napravo.
• Naprave ne uporabljajte v bližini vnetljivih materialov.
• Občasno preverite stanje napajalnega kabla. Če se napajalni kabel, ki ga ni mogoče odstraniti, poškoduje, ga mora v izogib nevarnosti zamenjati proizvajalec ali specializirana servisna služba ali usposobljena oseba.
• Naprave ne uporabljajte s poškodovanim napajalnim kablom ali vtičem ali će vam je padla ali se kako drugače poškodovala ali ne deluje pravilno. Naprave ne popravljajte sami, saj obstaja nevarnost električnega udara. Poškodovani aparat odnesite na pregled ali popravilo v pristojni servisni center. Popravila lahko opravljajo le pooblaščeni servisni centri. Nepravilno popravilo lahko predstavlja resno tveganje za uporabnika.
• Za aparat uporabljajte samo originalno dodatno opremo in rezervne dele ali tiste, ki jih priporoča proizvajalec. Uporaba dodatne opreme ali delov, ki jih proizvajalec ne priporoča, lahko poškoduje aparat in ogrozi vašo varnost.
• Zaradi trenutka nepozornosti lahko izgubite nadzor nad orodjem.
• Izogibajte se nenamernemu zagonu električnega orodja. Pred priključitvijo električnega orodja na električno omrežje se prepričajte, da je stikalo za vklop v položaju OFF.
  Prenašanje električnega orodja s prstom na sprožilcu ali priključitev električnega orodja na električno omrežje po tem, ko je bilo že vklopljeno, lahko privede do nesreč.
• Nosite ustrezna oblačila. Med delom ne delajte v ohlapnih oblačilih in ne nosite nakita. Lasje, oblačila in rokavice naj ne

bodo v bližini gibljivih delov. Gibajoči se deli električnega orodja lahko zajamejo in potegnejo za ohlapna oblačila, nakit ali dolge lase.

• Pred zagonom električnega orodja iz njega odstranite vse ključe ali orodja. Orodje ali ključ, ki je še vedno priključen na vrteči se del električnega orodja, lahko povzroči poškodbe.
• Pri delu z električnim orodjem bodite previdni, osredotočeni na delo in uporabljajte zdravo pamet. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Že trenutek nepozornosti pri delu z električnim orodjem lahko povzroči resno nesrečo.
• Otrokom preprečite dostop do delovnega območja in jim NE dovolite, da vlečejo za električni kabel - to lahko povzroči hude poškodbe.
• Pred kakršnimikoli nastavitvami, menjavo pribora ali pospravljanjem električnega orodja za shranjevanje prestavite stikalo v položaj za izklop, da odklopite električno orodje iz električnega omrežja. Takšni previdnostni ukrepi zmanjšujejo tveganje nenamernega zagona električnega orodja.
• Prepričajte se, da v prezračevalnih odprtinah ni smeti.
  • Tega orodja ne smejo uporabljati osebe, mlajše od 16 let.

	Prebrati uporabniški priročnik.		Nositi zaščito za sluh
	Splošna opozorila		Nositi zaščitne rokavice
	Nevarnost požara		Nositi zaščitno obleko
	Tveganje električnega udara		Nositi zaščitno masko
	Nositi zaščitna očala		Uporabite zaščito za dihala

1 Opozorilo o nevarnosti. Ravnajte skrajno previdno.
2 Pomembno, preberite navodila in upoštevajte opozorila.
2 Uporabljajte zaščitna očala.
3. Uporabljajte zaščitne ščitnike za ušesa.
4. Pred popravilom ali vzdrževanjem napravo vedno izključite iz vira napajanja. Če je kabel poškodovan, takoj izvlecite vtič iz električne vtičnice.
5. Strižnika ne uporabljajte v dežju ali v mokrih razmerah.
6. Strižnik držite varno in ga upravljajte z obema rokama.

• Delovno območje naj bo urejeno in dobro osvetljeno. Neurejenost in slaba osvetlitev prispevata k nezgodam.
• Pred začetkom dela pripravite in očistite območje, odstranite vse štrleče kamne, veje, žice in druge tujke s tal, ob katere se lahko spotaknete.
• Pri delu na nagnjenem terenu ali pobočjih bodite še posebej previdni. Stroja na električni pogon ne uporabljajte v eksplozivnih okoljih, ki jih ustvarjajo vnetljive tekočine, plini ali prah.
• Trimmerja ne uporabljajte na območjih z izjemno nevarnostjo požara ali eksplozije. Strižnik ni zaščiten pred vodo. Pri delu v dežju ali v vlažnem okolju obstaja nevarnost električnega udara.
• Otrokom ali opazovalcem ne dovolite, da bi se nahajali na območjih, kjer se uporablja naprava na električni pogon. Vrtno opremo na električni pogon puščajte izven dosega opazovalcev.
• Upravljavec ali uporabnik je odgovoren za nesreče ali nevarnosti, ki se pojavijo pri drugih osebah ali v okolju.

Električna varnost

- Napravo priključite le na vtičnico z lastnostmi, ki so skladne z vrednostmi na tipski ploščici. Električno napajane opreme ne izpostavljajte dežju ali mokrim razmeram. Če v električno orodje pride voda, se poveča nevarnost električnega udara.

- Priključni kabel hranite stran od virov toplote, olj, ostrih robov ali gibljivih delov. Poškodovani ali zapleteni priključni kabli povečujejo nevarnost električnega udara.

• Varnostna pravila za električne stroje in opremo

- POZOR: Pred namestitvijo ali uporabo naprave je treba nujno prebrati navodila za uporabo in še posebej varnostna navodila za uporabo.

- Navodila shranite za uporabo in jih posredujte prihodnjim uporabnikom naprave. Neupoštevanje navedenih varnostnih navodil in opozoril lahko povzroči električni udar, požar ali hude telesne poškodbe.

- Otrokom ali mladostnikom ne dovolite, da bi upravljali napravo.

- Osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo namestiti, vzdrževati ali uporabljati. Ta aparat ni namenjen za uporabo osebam z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebam s pomanjkanjem izkušenj ali znanja o aparatu, razen pod nadzorom ali v skladu z navodili za uporabo, ki jih dajo osebe, odgovorne za njihovo varnost.

Varnost ljudi

- Obrezovalnika ne uporabljajte, če ste utrujeni ali pod vplivom alkohola, drog ali zdravil. Pri uporabi stroja je potrebna popolna koncentracija in previdnost. Trenutek nepozornosti med uporabo električnega orodja lahko povzroči nesrečo in posledično hude telesne poškodbe ali materialno škodo.

- Nujno je treba uporabljati osebno zaščitno opremo. Vedno nosite tesno prilegajoča se zaščitna očala (v skladu s standardom EN 166 ali drugimi nacionalnimi predpisi). Zaradi glasnosti opreme nosite zaščito za ušesa.

Priporočljiva je tudi uporaba zaščitne opreme, kot so maska proti prahu, nedrseči varnostni čevlji z zgornjim delom, zaščitne rokavice.

- Nosite tesno prilegajoča se oblačila. Ohlapna oblačila, nakit, šali se lahko ujamejo v gibljive dele obrezovalnika, kar lahko privede do nevarnih nesreč. Če ima uporabnik dolge lase, jih je treba pritrditi in povezati.

- Med delovanjem lahko naprava z veliko hitrostjo odvrže različne predmete, žagovino, koščke lesa. Pri tem obstaja nevarnost poškodb. Priporoča se uporaba ustreznih oblačil.

- Pred zagonom električnega orodja odstranite vse ključe in drugo orodje, ki se uporablja za nastavitev naprave. Če pustite ključ v vrtečem se delu električnega orodja, lahko pride do poškodb.

- Izogibajte se delu v nenaravnem telesnem položaju. Zavzemite pravilno in stabilno držo, da se izognete možnosti izgube ravnotežja. To bo omogočilo boljši nadzor nad električnim orodjem v nepredvidljivih situacijah.

- Izogibajte se nenamernemu zagonu. Pred dvigovanjem ali

prenašanjem opreme se prepričajte, da je napajalni kabel izključen iz električnega omrežja in da je stikalo v izklopljenem položaju. Prenašanje opreme na električni pogon s prstom na stikalu ali priključitev na električno omrežje z vklopljenim stikalom lahko priveđe do nesreče. Roke in noge držite stran od premikajočih se (vrtečih se) delov obrezovalnika.

• Ohranite varno razdaljo od mimoidočih oseb Kljub po naravi varni zasnovi, uporabi zaščitnih ukrepov in dodatnih zaščitnih ukrepov med delovanjem vedno obstaja nevarnost preostalih poškodb.
• Za čiščenje trimerja ne uporabljajte čistilnih sredstev ali alkohola.
• Ne uporabljajte nastavkov, ki niso posebej zasnovani za stroj in jih ne priporoča proizvajalec. Dejstvo, da je na električno orodje mogoče namestiti dodatno opremo, ni zagotovilo za varno uporabo.
• Sistem priključkov električnega orodja mora ustrezati dimenzijam električnega orodja. Neustrezno dimenzioniranih delovnih orodij ni mogoče ustrezno varovati ali nadzorovati.
• Uporabljati je treba osebno zaščitno opremo. Glede na vrsto dela nosite zaščitno masko, ki pokriva celoten obraz, zaščito za oči, kot so zaščitna očala. Oči zaščitite pred tujki, ki se prenašajo po zraku in nastajajo med delom. Z masko proti prahu zaščitite dihalne poti pred prahom in hlapi, ki se prenašajo v zraku. Dolgotrajna izpostavljenost hrupu lahko povzroči izgubo sluha.
• Okoliške osebe naj bodo na varni razdalji od območja delovanja trimerja. Vsi, ki se nahajajo v bližini delujočega

električnega orodja, morajo uporabljati osebno zaščitno opremo. Odlomki obdelovancev ali zlomljena delovna orodja se lahko odlomijo in povzročijo poškodbe tudi zunaj neposrednega območja dosega.

• Redno čistite prezračevalne reže opreme.
- Ko držite trimer za osnovni ročaj, ga vodite s pomožnim ročajem.
- Obrezovalnik vedno izklopite, ko: - ga pustite brez nadzora, - pred nastavitvami in vzdrževalnimi deli, - po udarcu tujega predmeta, - ob nenavadnih vibracijah opreme.

Splošne informacije

- Naprava je namenjena izključno za uporabo na domačem vrtu v skladu z opisom in varnostnimi pravili iz teh navodil za uporabo. Ko je obrezovalnik izklopljen, se linija/rezilo še nekaj časa vrti. Pred ponovnim zagonom naprave počakajte, da se motor in linija/rezilo popolnoma ustavita. Obrezovalnika ne vklapljajte in izklapljajte v kratkih časovnih presledkih.

- Upravljavec trimerja mora nositi primerno obutev z nedrsečim podplatom in dolge hlače, ki ščitijo noge. Ne delajte bosi ali v japonkah ali sandalih. Obrezovalnik vedno uporabljajte z obema rokama. Stroj uporabljajte le pri dnevni svetlobi ali dobri umetni osvetlitvi.

Pred zagonom stroja

- Preverite stanje trimerja in se prepričajte, da noben sestavni del ni poškodovan ter da sta tuljava za vrv ali rezilo pravilno pritrjena in pritrjena. Pred uporabo trimerja preverite znake obrabe ali poškodb in ga po potrebi vrnite pooblaščenemu servisnemu centru. Prepričajte se, da so mimoidoči in živali

na varni razdalji od trimerja (vsaj 15 metrov). Ko trimerja ne uporabljate, ga odklopite iz električnega omrežja, preden ga premaknete na drugo delovno mesto in preden na električnem orodju opravite kakršno koli delo (npr. nastavljanje ali čiščenje).

UPORABA OSEBNE ZAŠČITNE OPREME

• Nosite zaščitna očala v skladu s standardom En166
• uporabljajte zaščitne maske v skladu s standardom En149
• Uporabljajte drugo natančno določeno osebno zaščitno opremo, odvisno od vrste dela, ki ga je treba opraviti.

Varnostna navodila za polnilnik in baterijo

Če želite baterijo priključiti za polnjenje, jo vstavite v polnilnik in nato polnilnik priključite na vir napajanja.

Polnilnik zaščitite pred dežjem in vlago. Polnilec se lahko uporablja samo v zaprtih prostorih.

Polnilec naj bo čist.

Polnilnika ne uporabljajte na vnetljivih predmetih in podlagah (npr. na papirju) ali v okoljih z eksplozivno in/ali vnetljivo atmosfero.

Pri polnjenju vedno zagotovite ustrezno prezračevanje, saj lahko iz baterije uhajajo hlapi ali elektrolit, će je baterija poškodovana zaradi neustreznega ravnanja/poškodbe.

Po končanem polnjenju izključite polnilnik iz stenske vtičnice. Ne puščajte ga priključenega na vir napajanja dlje, kot je potrebno.

Baterijo shranjujte in polnite na suhem mestu in poskrbite, da vanjo ne pride voda.

Konektorje baterije vzdržujte čiste in brez umazanije.

Baterijo zaščitite pred udarci, vlago in nikoli

ne odpirajte ali mehansko poškodujte baterijskega sklopa. Če želite preveriti stopnjo napolnjenosti baterije, naredite naslednje.

pritisnite gumb na baterijskem vložku in po potrebi napolnite baterijski vložek glede na število diod LED in pričakovanega časa delovanja akumulatorskega orodja.

Shranjevanje

Akumulatorsko orodje shranjujte na suhem mestu, nedosegljivem otrokom. Iz varnostnih razlogov pred shranjevanjem akumulatorskega orodja odstranite baterijski vložek. Ko je baterijski paket vstavljen v akumulatorsko orodje, se hitreje izprazni. Akumulatorski sklop in orodje zaščitite pred mrazom, visokimi temperaturami, vlago in vodo.

Poškodovanega baterijskega paketa ne popravljajte. Popravila baterijskega paketa lahko opravite pri proizvajalcu ali v pooblaščenem servisnem centru. Akumulator polnite samo v polnilnikih s parametri, ki jih je določil proizvajalec Shranjevanje ali uporaba akumulatorja v neprimernih pogojih lahko povzroči iztekanje elektrolita. Poškodovanih ali spremenjenih akumulatorjev ne smete uporabljati.

Poškodovane ali spremenjene baterije se lahko obnašajo nepredvidljivo in povzročijo nevarne posledice. Baterijo hranite stran od ognja in jo zaščitite pred vročino. Baterija lahko eksplodira, će je izpostavljena ognju ali temperaturam, višjim od 130 °C.

Vstavljanje baterije

Opomba: Uporaba neprimerne baterije za napravo lahko povzroči nepravilno delovanje ali poškodbe naprave. Če želite baterijski vložek vstaviti v ročaj, ga potisnite navznoter, dokler

ne zaslišite zaklepanja zaklepnega mehanizma (baterijski vložek mora biti postavljen ob rob naprave).

Če se na napravi nahaja oznaka - prekrižan zabojnik za odpadke, to pomeni, da za izdelek veljajo določila evropske smernice 2012/19/EU. Seznaniti se je treba z lokalnimi zahtevami za zbiranje električnih ter elektronskih odpadkov. Ukrepati je treba v skladu z lokalnimi predpisi. Izdelka se ne sme odstranjevati skupaj z navadnimi odpadki. Ustrezno odstranjevanje starega izdelka pomaga izključiti morebitne negativne učinke na okolje in človekovo zdravje.

Naprava izdelana iz visokokakovostnih materialov ter komponent, ki se lahko reciklirajo in ponovno uporabijo.

Opis naprave:

1. Zgornji ročaj
2. Zaklep za vklop
3. Pomožni ročaj
   4 Stikalo za vklop/izklop
   5 Nosilec baterije
   6 Teleskopski podaljšek palice
   7 Gumb za zaklepanje nastavitve dolžine
4. Gumb za zaklepanje nastavitve kota
5. Glava trimerja
6. Zložljiv zaščitni ročaj
   11 Zaščitni pokrov
   12 Vodilno kolo
7. Reža za vzmet (na fotografiji ni vidna) 14.
   Trajno nameščeno držalo za tuljavo
8. Trajno nameščeno držalo tuljave 14.
9. Pokrov tuljave
10. Navijalka
11. Gumb za navijanje (spreminjanje dolžine niti)
12. Glava s plastičnimi rezili
13. Plastična rezila

Nastavitev teleskopske palice (6 in 7)

Če želite zamenjati tuljavo z nadomestno glavo s plastičnimi rezili, ravnajte, kot sledi:

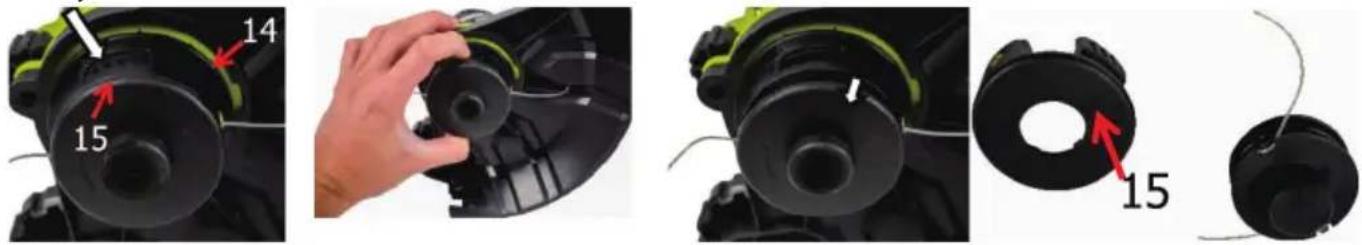

1. Na pokrovu tuljave (15) sta dve označeni točki, ki si stojita nasproti. Potisnite obe točki hkrati in povlecite pokrov tuljave. (15) s fiksnega držala za boben (14) v smeri, ki je označena s puščico.

2. Nato izvlecite tuljave (16) iz pokrova tuljave (15).

3. Če samo zamenjate tuljavo (16) z novo, se prepričajte, da ste oba konca niti najprej potisnili skozi kovinska ušesca na pokrovu tuljave.

(15) nit prestavite skozi.

1. Preden novo tuljavo (16) skupaj s pokrovom tuljave (15) pritrdite na kosilnico za travo, se prepričajte, da je vzmet pravilno vstavljena v režo za vzmet (13). Nekoliko širši konec vzmeti vstavite v režo (13), ki se nahaja na držalu vzmeti (14).

2. Zdaj vstavite novo tuljavo (16) skupaj s pokrovom tuljave

(15) z "označenimi točkami" v vdolbine držala tuljave (14). Ko ju namestite in pokrov tuljave zaskočite na svoje mesto, lahko začnete z delom.

Dolžino niti lahko spreminjate ročno ali samodejno.

Ročno:

Zaradi lastne varnosti odstranite baterijo!

Z eno roko pritisnite gumb za navijanje (17) in zaporedno povlecite ustrezno konico niti do želene dolžine. Ko končate z nastavljanjem dolžine niti, sprostite gumb. Če je dolžina niti predolga, bo rezilo na vodilnem kolescu (12) ob zagonu strižnika nit samodejno skrajšalo na ustrezno dolžino.

Samodejno:

Dolžino niti lahko kadar koli med delovanjem trimerja samodejno povečate tako, da trimer na kratko pritisnete ob tla. Nit se samodejno odvije z navijalke s pomočjo gumba za navijanje (17).

OPOMBA: Če trimer za travo predolgo pritiskate ob tla, se tuljava z nitjo zelo hitro izprazni.

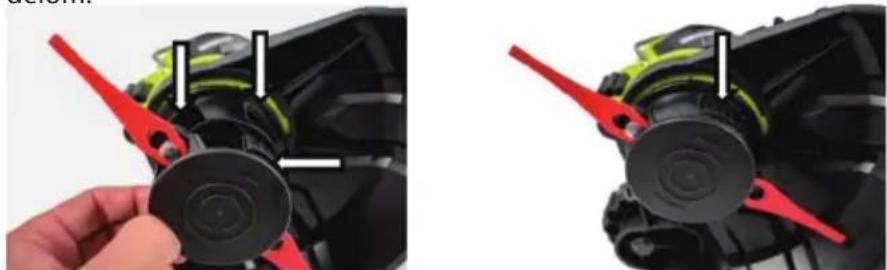

Zamenjava tuljave z monofilamentno nitjo s plastičnimi rezili

1 Odstranite tuljavo z monofilamentom (16) in vstavite nadomestno glavo s plastičnimi rezili (18) (ne pozabite odstraniti baterije):

1. Odstranite tuljavo(16) skupaj s pokrovom tuljave(15), kot je opisano pri zamenjavi tuljave .

2. Nato zamenjajte glavo s plastičnimi rezili (18) z dvema plastičnima reziloma (19).

4 Preverite, ali sta obe plastični lopatici (19) dobro nameščeni.

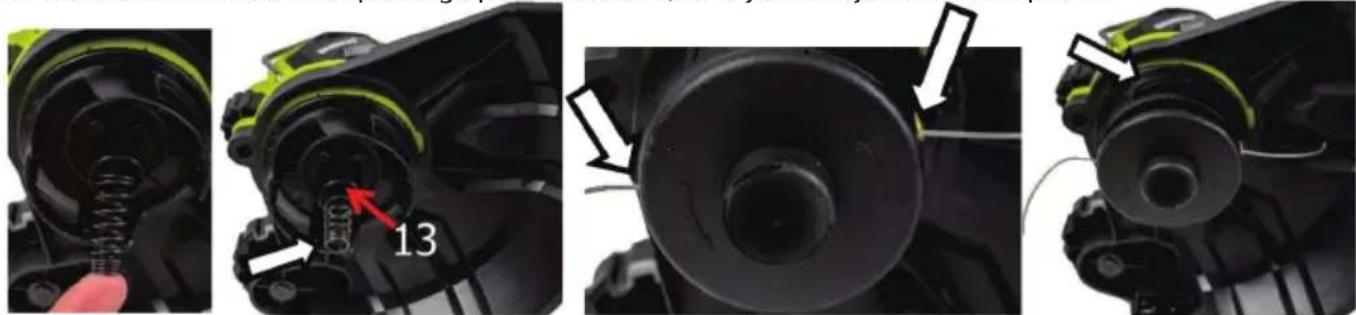

1. Prepričajte se, da je vzmet pravilno nameščena v režo (13) Če vzmet ni več vstavljena ali je zdrsnila ven, jo popravite.

2. Nato vstavite nadomestno glavo (18).

3. Namestite" v vdolbine držala tuljave (14).

Ko so ti elementi pravilno sestavljeni in je zamenljiva glava zaklenjena na mestu, lahko začnete z delom.

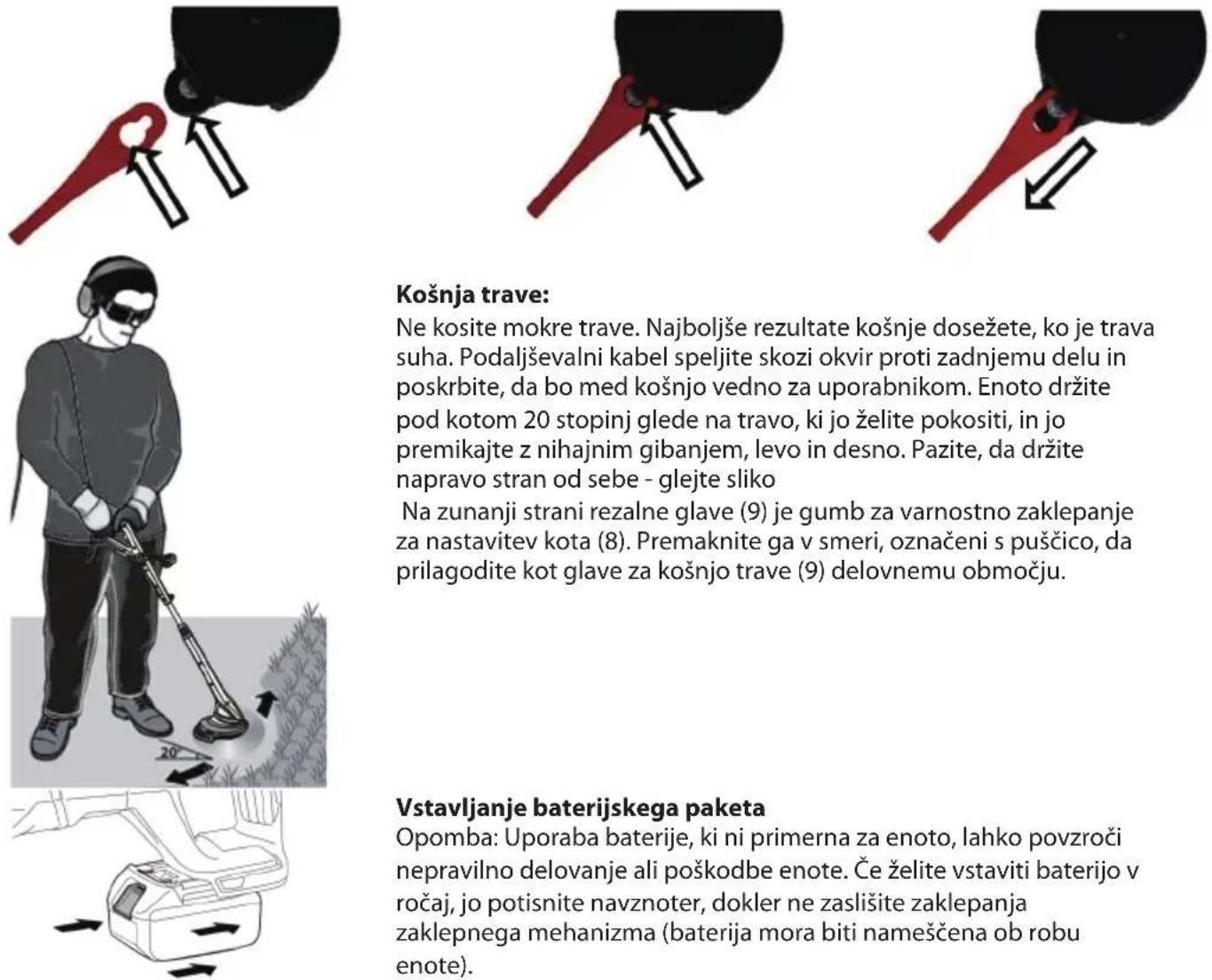

Plastične vložke (19) je mogoče enostavno zamenjati. Zamenljive glave (18) ni treba odstraniti. Primate plastično rezilo in ga potisnite proti zamenljivi glavi. Nato plastično rezilo (19) preprosto povlecite navzgor.

Če želite nova plastična rezila (19) pritrditi na zamenljivo glavo (18), jih preprosto namestite v zatiče glave, kot je prikazano na spodnjih slikah, in plastična rezila (19) potegnite proti sebi.

Košnja trave:

Ne kosite mokre trave. Najboljše rezultate košnje dosežete, ko je trava suha. Podaljševalni kabel speljite skozi okvir proti zadnjemu delu in poskrbite, da bo med košnjo vedno za uporabnikom. Enoto držite pod kotom 20 stopinj glede na travo, ki jo želite pokositi, in jo premikajte z nihajnim gibanjem, levo in desno. Pazite, da držite napravo stran od sebe - glejte sliko

Na zunanji strani rezalne glave (9) je gumb za varnostno zaklepanje za nastavitev kota (8). Premaknite ga v smeri, označeni s puščico, da prilagodite kot glave za košnjo trave (9) delovnemu območju.

Vstavljanje baterijskega paketa

Opomba: Uporaba baterije, ki ni primerna za enoto, lahko povzroči nepravilno delovanje ali poškodbe enote. Če želite vstaviti baterijo v ročaj, jo potisnite navznoter, dokler ne zaslišite zaklepanja zaklepnega mehanizma (baterija mora biti nameščena ob robu enote).

Čiščenje, vzdrževanje:

1. Po vsaki uporabi enote očistite celotno enoto rastlinskih ostankov in spodnji pokrov zbrane, zgoščene mase.
2. Če je le mogoče, naj bodo prezračevalne reže in ohišje motorja vedno brez prahu in umazanije. Enoto obrišite s čisto krpo, krtačo ali izpihajte s stisnjenim zrakom.
3. Čiščenje je priporočljivo opraviti takoj po vsaki uporabi.
4. Za čiščenje naprave ne uporabljajte nobenih čistilnih sredstev ali topil; ta lahko poškodujejo plastične dele naprave. Pri tem je treba paziti, da v notranjost enote ne pride voda.
5. Redno preverjajte stanje rezalne linije in tudi tesnost vijakov. Pri novih napravah je treba prvi pregled zategnjenosti vijakov opraviti po približno 2 urah delovanja strižnika. Po potrebi ponovno zategnite zrahljane vijake.

Prepričajte se, da so vsi deli električnega orodja v dobrem stanju in da stroj ni preobremenjen ali da ne opravlja dela, za katerega ni bil načrtovan.

BLAUPUNT Akumulatorska kosilnica CT5010

Napetost: 18 V

Širina košnje: 230 mm (2 stranice)

Premer vrvice: 1,2 mm

Hitrost brez obremenitve: 10.000 vrtljajev na minuto

Teleskopska cev

S kolescem za obrezovanje

S funkcijo obrezovanja robov

Z vrtljivo rezalno glavo

Z vrtljivim pomožnim ročajem

Z jekleno žico za zaščito pred cvetjem

Baterija: 18VLi-Ion, BP1820 2,0 Ah (ni vključena); BP1840 4,0 Ah - priporočljivo (ni vključena); BP1850 5,0 Ah (ni vključena).

Dimenzije: 17,8 x 16,3 x 91,5 mm

Teža: 1,9 kg

Hrup

Tipična raven hrupa A, izmerjena v skladu s standardom ISO/TR 11688-1:

raven zvočnega tlaka (LpA): 76,5 dB (A)

Merilna negotovost (K): 3 dB (A)

Raven hrupa med delovanjem lahko preseže: 86,6 dB (A), (K) 3 dB

Vibracije

Skupna vrednost vibracij, izmerjena v skladu s standardom En3774:

Emisija vibracij: ah = 92 dB(A)

Merilna negotovost (K): Km = 1,5 m/s

Dovoljeni čas delovanja: 35 minut delovanja.

VAŽNA INFORMACIJA

Kako biste postigli najveće zadovoljstvo, uživali u učinkovitosti proizvoda i naučili sve njegove karakteristike i funkcije, pročitajte ove upute prije korištenja ovog proizvoda.

Električna sigurnost

- Sigurnosna pravila za električne strojeve i opremu

- PAŽNJA: Prije postavljanja ili korištenja uređaja, obavezno pročitajte upute za uporabu, a posebno sigurnosne upute za uporabu.
