Tip produs	Mașină de tuns iarbă fără fir
Marcă	Blaupunkt
Model	CT5010
Tensiune	18 V
Lățime de tăiere	230 mm (2 părți)
Diametrul firului	1,2 mm
Viteză fără sarcină	10.000 rpm
Tip baterie	18V Li-Ion (BP1820 2,0Ah, BP1840 4,0Ah recomandat, BP1850 5,0Ah)
Baterie inclusă	Nu
Tija telescopică	Da, lungime reglabilă
Roata de tăiere	Da
Funcție de tăiere a marginilor	Da
Cap de tăiere rotativ	Da, unghi reglabil
Mâner auxiliar rotativ	Da
Protecție flori	Da, sârmă de oțel
Dimensiuni (L x l x H)	17,8 x 16,3 x 91,5 cm
Greutate	1,9 kg
Nivel de presiune sonoră (LpA)	76,5 dB(A) (K=3 dB)
Nivel de zgomot în funcționare	Până la 86,6 dB(A) (K=3 dB)
Emisie de vibrații (ah)	92 dB(A) (Km=1,5 m/s²)
Timp de funcționare admisibil	35 de minute
Reglaj manual al lungimii firului	Da, prin butonul bobinei
Alimentare automată a firului	Da, prin lovirea mașinii de sol
Compatibil cu cap de lamă din plastic	Da, înlocuibil
Curățare	Ștergeți cu o cârpă curată, perie sau aer comprimat; fără solvenți
Caracteristici de siguranță	Blocare de oprire, capac de protecție, apărătoare, protecție urechi/ochi recomandată

Întrebări frecvente - CT5010 BLAUPUNKT

Cum ajustez lungimea tijei telescopice?

Rotiți dispozitivul de blocare (7) în sensul acelor de ceas, trageți tija telescopică (6) la lungimea dorită, apoi mutați mecanismul de blocare în direcția opusă și strângeți în sensul acelor de ceas.

Cum înlocuiesc bobina?

Scoateți bateria. Apăsați punctele marcate pe capacul bobinei (15) și trageți-l. Scoateți bobina veche (16). Introduceți bobina nouă cu capetele firului prin ochiurile metalice de pe capac. Asigurați-vă că arcul este în fantă (13). Fixați capacul aliniind punctele marcate cu adânciturile de pe suportul bobinei (14) și fixați-l în poziție.

Cum trec la lamele din plastic?

Scoateți bobina monofilament (16) și capacul bobinei (15). Introduceți capul de înlocuire cu lame din plastic (18) în suportul bobinei (14) asigurând alinierea fantei arcului. Fixați în poziție.

Cum înlocuiesc lamele din plastic?

Prindeți lama din plastic (19) și împingeți-o spre capul de înlocuire, apoi trageți-o în sus. Pentru a atașa o lamă nouă, plasați-o în clemele capului și trageți spre dvs. până când se fixează.

Cum ajustez manual lungimea firului?

Scoateți bateria. Apăsați butonul bobinei (17) și trageți vârful firului la lungimea dorită. Eliberați butonul. Lungimea în exces va fi tăiată automat la pornirea mașinii.

Cum funcționează alimentarea automată a firului?

În timp ce mașina funcționează, atingeți scurt capul mașinii de sol. Firul se va prelungi automat. Evitați să apăsați prea mult pentru a preveni golirea bobinei.

Ce baterie este compatibilă cu CT5010?

Mașina folosește baterii 18V Li-Ion de la Blaupunkt: BP1820 (2,0Ah), BP1840 (4,0Ah recomandat) sau BP1850 (5,0Ah). Bateria nu este inclusă.

Cum curăț și întrețin mașina?

După fiecare utilizare, îndepărtați resturile vegetale și masa compactată. Curățați fantele de ventilație și carcasa motorului cu o cârpă curată, perie sau aer comprimat. Nu utilizați agenți de curățare sau solvenți. Evitați pătrunderea apei în unitate. Verificați strângerea șuruburilor după primele 2 ore de utilizare și periodic.

Ce măsuri de siguranță trebuie să iau?

Deconectați întotdeauna bateria înainte de întreținere. Purtați ochelari de protecție (EN 166), protecție auditivă, mănuși de protecție și încălțăminte antiderapantă. Nu utilizați în ploaie sau condiții umede. Păstrați copiii și spectatorii la cel puțin 15 m distanță. Nu purtați haine largi sau bijuterii. Evitați lucrul când sunteți obosit sau sub influență.

Cum elimin produsul?

Simbolul coșului de gunoi tăiat înseamnă că este acoperit de Directiva UE 2012/19/UE. Nu aruncați în deșeurile menajere. Duceți la un punct local de colectare pentru produse electrice și electronice.

MANUAL DE UTILIZARE CT5010 BLAUPUNKT

Pentru a obține cea mai mare satisfacție, a vă bucura de performanța produsului și pentru a afla toate caracteristicile și funcțiile acestuia, vă rugăm să citiți acest manual înainte de a utiliza acest produs.

Înainte de a utiliza dispozitivul, citiți instrucțiunile de utilizare și urmați instrucțiunile conținute în acestea. Producătorul nu este responsabil pentru nicio daune cauzate de utilizarea dispozitivului contrar utilizării prevăzute sau de funcționare necorespunzătoare.

Manualul de instrucțiuni trebuie păstrat astfel încât să poată fi utilizat și în timpul utilizării ulterioare a produsului.

• Aparatul este utilizat numai pentru uz casnic. Nu utilizați în alte scopuri decât cele prevăzute.
• Aparatul trebuie conectat exclusiv la o priză cu caracteristici compatibile cu valorile înscrise pe plăcuța de identificare.
• Asigurați-vă că consumul total de energie al tuturor dispozitivelor conectate la priza de perete nu depășește sarcina maximă a siguranței.

- În cazul în care utilizați un cablu prelungitor, asigurați-vă că consumul total de energie al aparatului conectat la cablul prelungitor nu depășește parametrii de sarcină ai cablului prelungitor. Cablul prelungitor trebuie să fie aranjat astfel, încât să se evite tragerea sa accidentală și împiedicarea de acesta.

- Nu permiteți ca cablul de alimentare a aparatului să atârne pe marginea unei mese sau un raft, sau să atingă o suprafață fierbinte.

- Aparatul nu este proiectat pentru a fi controlat prin intermediul unui temporizator extern, a unei telecomenzi separate sau a altui echipament, care poate porni aparatul în mod automat.

- Înainte de efectuarea lucrărilor de întreținere trebuie să deconectați neapărat aparatul de la sursa de alimentare.

• Deconectând cablul de alimentare trebuie să trageți întotdeauna de ștecher. Niciodată nu
• trebuie să scoateți cablul de alimentare din priză trăgând de cablu, deoarece priza sau cablul poate să se deterioreze sau în cazuri extreme se poate ajunge la o electrocutare soldată cu moartea.
• Nu lăsați echipamentul conectat la priză fără supraveghere.
• Nu scufundați aparatul în apă sau orice alt lichid.
• Dispozitivul ar trebui să fie curățat în mod regulat în conformitate cu recomandările descrise în secțiunea privind curățarea și întreținerea.
• Nu așezați aparatul în apropierea surselor de căldură, de flăcări, sau lângă un element de încălzire electric sau un cuptor fierbinte. Nu-l plasați pe nici un alt dispozitiv.
• Aparatul poate fi utilizat de persoanele cu dezabilități fizice, senzoriale sau mentale limitate, precum și de cele care nu au cunoștințe sau experiență în utilizarea acestui tip de echipament, cu condiția, ca acestea să fie supravegheate sau instruite cu privire la modul de utilizare a acestui aparat într-un mod sigur și să fie informate cu privire la pericolele potențiale.
• Este necesară o prudență maximă atunci când utilizați aparatul în apropierea copiilor sau animalelor de companie. Nu permiteți copiilor să se joace cu aparatul.
• Nu folositi aparatul în apropierea materialelor inflamabile.
• Nu expuneți aparatul la acțiunea condițiilor meteorologice (ploaie, soare, etc.) și nu-l utilizați în condiții de umiditate ridicată (băi, case de camping umede).
• Verificați periodic starea cablului de alimentare. În cazul în care, cablul de alimentare ne deconectat se va deteriora, atunci acesta trebuie înlocuit la producător sau la un punct de service specializat sau de către o persoană calificată, pentru a evita pericolul.
• Nu utilizati aparatul cu un cablu de alimentare, un stecher

deteriorat sau dacă a fost scăpat pe jos sau deteriorat în vreun alt mod sau funcționează defectuos. Nu reparați singuri aparatul, deoarece acest lucru poate provoca șoc electric. Aparatul deteriorat trebuie dus la un centru de service corespunzător pentru verificare sau reparații. Orice reparații pot fi efectuate numai de punctele de service autorizate. Reparația necorespunzătoare poate duce la un pericol serios pentru utilizator.

• Utilizați numai accesorii originale la aparat sau recomandate de către producător. Utilizarea accesoriiilor nerecomandate de producător poate duce la deteriorarea aparatului și punerea în pericol a siguranței de utilizare.
• Păstrați-vă locul de muncă ordonat și bine iluminat.
• Dezordinea si iluminarea insuficienta duc la accidente.
• Nu utilizați unelte electrice în atmosfere potențial explozive, adică în prezența lichidelor, gazelor sau prafului inflamabile.
• Un moment de neatenție poate duce la pierderea controlului instrumentului.
• Dacă sunt disponibile instrumente de extracție sau colectare a prafului, verificați dacă acestea sunt atașate și funcționează corect. Utilizarea unor astfel de scule electrice reduce riscul prezentat de prezența prafului.
• Nu vă aplecați prea departe cu unealta electrică. Mențineți o postură și un echilibru stabil. Datorită acestui lucru, veți avea un control mai bun asupra uneltei electrice în situații neprevăzute.
• Evitați pornirea accidentală a uneltei electrice. Asigurați-vă că întrerupătorul de alimentare este în poziția OPRIT înainte de a conecta unealta electrică la rețea. Mutarea uneltei electrice cu degetul pe declanșator sau conectarea uneltei electrice la rețeaua de alimentare după pornire poate duce la accidente.
• Purtați îmbrăcăminte adecvată. Nu lucrați în haine largi și nu purtați bijuterii în timpul lucrului. Păstrați părul,

îmbrăcămintea și mănușile departe de piesele în mișcare. Piesele mobile ale uneltei electrice pot prinde și trage hainele largi, bijuteriile sau părul lung.

• Scoateți toate cheile sau uneltele de pe unealta electrică înainte de a o porni. O unealtă sau o cheie conectată în continuare la partea rotativă a uneltei electrice poate provoca vătămări corporale.
• Când lucrați cu unelte electrice, fiți atenți, concentrați-vă asupra muncii și folosiți bunul simț. Nu utilizați unealta electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Chiar și un moment de neatenție atunci când lucrați cu unealta electrică poate duce la un accident grav.
• Tineți copiii departe de zona de lucru și NU permiteți copiilor să tragă de cablul de alimentare - acest lucru poate provoca vătămări grave.
• Înainte de a face orice reglare, de a schimba accesoriiile sau de a depozita unelte electrice, rotiți comutatorul de alimentare în poziția oprit pentru a deconecta unealta electrică de la sursa de alimentare. Aceste acțiuni preventive reduc riscul de pornire accidentală a uneltei electrice.
• Asigurați-vă că orificiile de ventilație nu prezintă depuneri.
• Aparatul poate fi utilizat numai într-un mediu uscat, bine luminat.
• Acest instrument nu trebuie utilizat de către persoanele sub 16 ani.

1 Avertisment de pericol. Acordați o atenție deosebită.
2 Important, citiți instrucțiunile și țineți cont de avertismente.
2 Purtati ochelari de protectie.
3. Folosiți căști de protecție pentru urechi.
4. Deconectați întotdeauna de la sursa de alimentare înainte de reparații sau întreținere. În cazul în care cablul este deteriorat, scoateți imediat fișa din priza electrică.
5. Nu utilizati trimmerul în ploaie sau în condiții de umiditate.
6. Tineți trimmerul în siguranță și acționați-l cu ambele mâini.

Siguranța la locul de muncă

• Păstrați zona de lucru îngrijită și bine luminată. Dezordinea și iluminarea slabă contribuie la producerea de accidente.
• Înainte de începerea lucrului, pregătiți și eliberați zona, îndepărtați toate pietrele proeminente, ramurile, firele și alte obiecte străine de pe sol care reprezintă un risc de împiedicare.
• Acordați o atenție deosebită dacă lucrați pe teren înclinat sau în pantă. Nu utilizați un utilaj cu acționare electrică în medii explozive create de lichide, gaze sau praf inflamabile.
• Nu utilizați mașina de tuns în zone cu risc extrem de incendiu sau explozie. Trimmerul nu este protejat împotriva apei. Lucrând în ploaie sau într-un mediu umed riscați să vă electrocutați.
• Nu permiteți accesul copiilor sau al observatorilor în zonele în care se utilizează un aparat alimentat electric. Lăsați aparatele de grădină cu alimentare electrică departe de spectatori.
• Operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care apar pentru alte persoane sau pentru mediu.

Siguranța electrică

- Conectați aparatul numai la o priză cu caracteristici în concordanță cu valorile de pe plăcuța de identificare. Nu expuneți echipamentul alimentat electric la ploaie sau în condiții de umezeală. Dacă apa pătrunde în scula electrică, crește riscul de electrocutare.

- Nu solicitați cablurile de conectare.

- Nu folosiți niciodată cablul de conectare pentru a transporta, a trage echipamentul alimentat electric sau pentru a scoate ștecherul din priză.

- Tineți cablul de conectare departe de surse de căldură, uleiuri, margini ascuțite sau piese în mișcare. Cablurile de conectare deteriorate sau încâlcite cresc riscul de șoc electric.

- Reguli de siguranță pentru mașinile și echipamentele electrice

- ATENTIE: Înainte de a instala sau de a utiliza aparatul, este esențial să citiți instrucțiunile de utilizare și, în special, instrucțiunile de siguranță pentru utilizare.

- Păstrați instrucțiunile pentru referință și transmiteți-le viitorilor utilizatori ai aparatului. Nerespectarea instrucțiunilor de siguranță și a avertismentelor menționate poate duce la șocuri electrice, incendii sau vătămări grave.

- Nu permiteți copiilor sau tinerilor să utilizeze aparatul.

- Persoanele care nu sunt familiarizate cu instrucțiunile de utilizare nu trebuie să instaleze, să întrețină sau să utilizeze aparatul. Acest aparat nu este destinat utilizării de către persoane cu capacități fizice, senzoriale sau mentale reduce sau care nu au experiență sau cunoștințe reduce despre aparat, cu excepția cazului în care sunt supravegheate sau în conformitate cu instrucțiunile de utilizare date de persoanele responsabile pentru siguranța lor.

Siguranța umană

• Nu folosiți mașina de tuns dacă vă simțiți obosit sau dacă vă aflați sub influența alcoolului, a drogurilor sau a medicamentelor. Este necesară o concentrare totală atunci când utilizați aparatul și trebuie să fiți prudent. O clipă de neatenție în timpul utilizării sculei electrice poate duce la un accident și, în consecință, la vătămări grave sau daune materiale.
• Este esențial să purtați echipament de protecție personală. Purtați întotdeauna ochelari de protecție bine ajustați (conform EN 166 sau altor reglementări naționale). Purtați protecție pentru urechi din cauza volumului ridicat al echipamentului. Se recomandă, de asemenea, utilizarea echipamentului de protecție, cum ar fi masca de protecție împotriva prafului, pantofi de siguranță cu fețe antiderapante, mănuși de protecție.
• Purtați îmbrăcăminte strânsă. Hainele largi, bijuteriile, eşarfele pot fi prinse de piesele în mișcare ale aparatului de tuns, ceea ce poate duce la accidente periculoase. În cazul în care utilizatorul are părul lung, acesta trebuie fixat și strâns în mănunchi.
• În timpul funcționării, aparatul poate ejecta diverse obiecte, rumeguș, bucăți de lemn la viteză mare. Există pericol de rănire. Se recomandă utilizarea de îmbrăcăminte adecvată.
• Înainte de a porni scula electrică, scoateți toate cheile și alte unelte utilizate pentru reglarea aparatului. Lăsarea unei chei într-o parte rotativă a sculei electrice poate provoca vătămări.
• Evitați să lucrați într-o poziție nefirească a corpului. Adoptați o poziție corectă și stabilă pentru a evita posibilitatea pierderii echilibrului. Acest lucru va permite un control mai bun al sculei electrice în situații imprevizibile.

- Evitați pornirea neintenționată. Asigurați-vă că cablul de alimentare este scos din priză și că întrerupătorul este în poziția oprit înainte de a ridica sau transporta echipamentul. Transportarea echipamentului cu alimentare electrică cu degetul pe întrerupător sau conectarea la rețeaua electrică cu întrerupătorul pornit poate duce la un accident. Țineți mâinile și picioarele la distanță de părțile mobile (rotative) ale trimmerului.

- Păstrați o distanță de siguranță față de trecători în ciuda designului intrinsec sigur, a utilizării măsurilor de protecție și a măsurilor de protecție suplimentare, există întotdeauna un risc de rănire reziduală în timpul funcționării.

- Nu utilizați detergenti sau alcool pentru a curăța trimmerul.

- Nu utilizati accesorii care nu sunt proiectate special pentru maşină și recomandate de producător. Faptul că un accesoriu poate fi montat pe o unealtă electrică nu reprezintă o garanție a unei utilizări sigure.

- Sistemul de accesorii al sculei electrice trebuie să corespundă dimensiunilor sculei electrice. Uneltele de lucru cu dimensiuni necorespunzătoare nu pot fi protejate sau controlate suficient.

- Trebuie utilizat echipament de protecție personală. În funcție de tipul de lucru, purtați o mască de protecție care să acopere întreaga față, protecție pentru ochi, cum ar fi ochelari de protecție. Protejați ochii de corpurile străine în suspensie în aer generate în timpul lucrului. Protejați tractul respirator împotriva prafului și a vaporilor în suspensie cu o mască de protecție împotriva prafului. Expunerea la zgomot pe o perioadă îndelungată poate duce la pierderea auzului.

- Păstrați trecătorii la o distanță de siguranță față de raza de acțiune a trimmerului. Oricine se află în apropierea unei scule electrice în funcțiune trebuie să utilizeze echipament

de protectie personală. Aşchiile pieselor de prelucrat sau uneltele de lucru sparte se pot sparge și pot provoca răniri chiar și în afara zonei imediate de rază de acțiune.

• Curățați cu regularitate fantele de ventilație ale echipamentului.
• Atunci când țineți trimmerul de mânerul de bază, ghidați-l cu mânerul auxiliar.
• Opriți întotdeauna trimmerul atunci când: - este lăsat nesupravegheat, - înainte de lucrări de reglare și întreținere, după ce a fost lovit de un obiect străin, - se simt vibrații anormale ale echipamentului.
• Informații generale
• Aparatul este destinat exclusiv utilizării în grădina domestică, în conformitate cu descrierea și regulile de siguranță cuprinse în aceste instrucțiuni de utilizare. Când aparatul de tuns este oprit, linia/lama continuă să se rotească pentru o perioadă de timp. Așteptați până când motorul și linia/lama se opresc complet înainte de a reporni aparatul. Nu porniți și opriți trimmerul la intervale scurte de timp.
• Operatorul trimmerului trebuie să poarte încălțăminte decentă cu talpă antiderapantă și pantaloni lungi pentru ași proteja picioarele. Nu lucrați desculț sau în șlapi sau sandale. Folosiți întotdeauna trimmerul cu ambele mâini. Utilizați mașina numai pe timp de zi sau în condiții de iluminare artificială bună.

Înainte de a porni maşina

Verificați starea trimmerului și asigurați-vă că niciuna dintre componente nu este deteriorată și că bobina de linie sau lama este corect atașată și fixată. Înainte de a utiliza trimmerul, verificați dacă acesta prezintă semne de uzură sau deteriorare

și, dacă este necesar, returnați-l la un centru de service autorizat. Verificați dacă persoanele aflate în preajmă și animalele se află la o distanță de siguranță față de trimmer (cel puțin 15 metri). Deconectați trimmerul de la rețeaua de alimentare atunci când nu este utilizat, înainte de a-l muta într-o altă zonă de lucru și înainte de a efectua orice lucrare pe scula electrică (de exemplu, reglarea sau curățarea).

UTILIZATI ECHIPAMENTUL DE PROTECTIE PERSONALĂ

- Purtați ochelari de protecție în conformitate cu standardul En166.

- Utilizați măști de protecție în conformitate cu standardul En149

- Folosiți alte echipamente de protecție personală precise, în funcție de tipul de lucru care urmează să fie efectuat.

Instrucțiuni de siguranță pentru încărcător și baterie

Pentru a conecta bateria pentru încărcare, introduceți-o în încărcător și apoi conectați încărcătorul la sursa de alimentare.

Protejați încărcătorul de ploaie și umiditate. Încărcătorul poate fi utilizat numai în interior.

Păstrați încărcătorul curat.

Nu utilizați încărcătorul pe obiecte și substraturi inflamabile (de exemplu, hârtie) sau în medii cu atmosfere explozive și/sau inflamabile.

Asigurați întotdeauna o ventilație adecvată atunci când încărcați, deoarece din baterie se pot scurge vapori sau electrolit dacă bateria este deteriorată din cauza unei manipulări/deteriorări necorespunzătoare.

Scoateți încărcătorul din priza de perete atunci când încărcarea este completă. Nu-l lăsați conectat la o sursă de alimentare mai mult timp decât este necesar.

Depozitați și încărcați bateria într-un loc uscat și asigurați-vă că nu intră apă în ea.

Păstrați conectorii bateriei curați și lipsiți de murdărie.

Protejați bateria de șocuri, de umiditate și niciodată nu deschideți sau deteriorați mecanic pachetul de baterii.

Pentru a verifica nivelul de încărcare al bateriei, procedați după cum urmează.

apăsați butonul de pe pachetul de baterii și, dacă este necesar încărcați pachetul de baterii în funcție de numărul de LED-uri și de valoarea

durata de funcționare preconizată a sculei fără fir.

Depozitare

Depozitați uneltele fără fir într-un loc uscat și ferit de accesul copiilor. Din motive de siguranță, scoateți pachetul de baterii înainte de a depozita unealta fără fir. Atunci când pachetul de baterii este introdus în unealta fără fir, acesta se descarcă mai repede. Protejați pachetul de baterii și unealta de îngheț, temperaturi ridicate, umiditate și apă. Nu reparați un pachet de baterii deteriorat. Reparațiile la pachetul de accumulatori pot fi efectuate la producător sau la un centru de service autorizat. Încărcați acumulatorul numai în încărcătoare cu parametrii specificați de producător Depozitarea sau utilizarea accumulatorului în condiții necorespunzătoare poate provoca scurgeri de electrolit. Nu trebuie utilizate baterii deteriorate sau modificate. Bateriile deteriorate sau modificate se pot comporta într-un mod imprevizibil, provocând consecințe periculoase. Păstrați bateria departe de foc și protejați-o de căldură. Bateria poate exploda dacă este expusă la foc sau la temperaturi de peste 130°C.

Introducerea bateriei

Notă: Utilizarea unei baterii nepotrivite pentru dispozitiv poate duce la funcționarea defectuoasă sau la deteriorarea dispozitivului. Pentru a introduce accumulatorul în mâner, împingeți-l până când auziți mecanismul de blocare (acumulatorul trebuie poziționat la același nivel cu marginea dispozitivului)

Dacă pe aparat se află simbolul coș de gunoi barat, aceasta înseamnă că produsul care intră sub incidența Directivei Europene 2012/19/EU. Vă rugăm să consultați cerințele sistemului local de colectare a echipamentelor electrice și electronice uzate. Trebuie să procedați în conformitate cu reglementările locale. Se interzice aruncarea acestui produs împreună cu gunoiul menajer. Eliminarea corectă a produsului dumneavoastră vechi va preveni consecințe negative asupra mediului înconjurător și asupra sănătății umane.

Produsul a fost fabricat din materiale și componente de înaltă calitate care pot fi supuse reciclării și utilizate din nou.

Descrierea dispozitivului:

1. Mânerul de sus
2. Încuietoarea de pornire
3. Mâner auxiliar
   4 Întrerupător pornit/oprit
   5 Suport pentru baterie
   6 Extensie telescopică a stâlpului
   7 Buton de blocare a reglării lungimii
4. Buton de blocare a reglajului unghiului
5. Cap de tăiere
6. Mâner de protectie rabatabil
7. Capac de protectie
   12 Roată de ghidare
8. Fantă pentru arc (nu este vizibilă în fotografie) 14.
   Suport de bobină montat permanent
9. Suport de bobină montat permanent 14.
10. Capacul bobinei
11. Bobină
12. Butonul bobinei (schimbarea lungimii firului)
13. Cap cu lamele din plastic
14. Lame de plastic

Reglarea tijei telescopice (6 și 7)

Pentru a seta lungimea dorită a prăjinii telescopice în funcție de înălțimea dumneavoastră, rotiți dispozitivul de blocare (7) în sensul acelor de ceasornic, apoi trageți prăjina telescopică

(6) și fixați-l prin deplasarea dispozitivului de blocare (7) în direcția opusă.

Apoi strângeti din nou în sensul acelor de ceasornic.

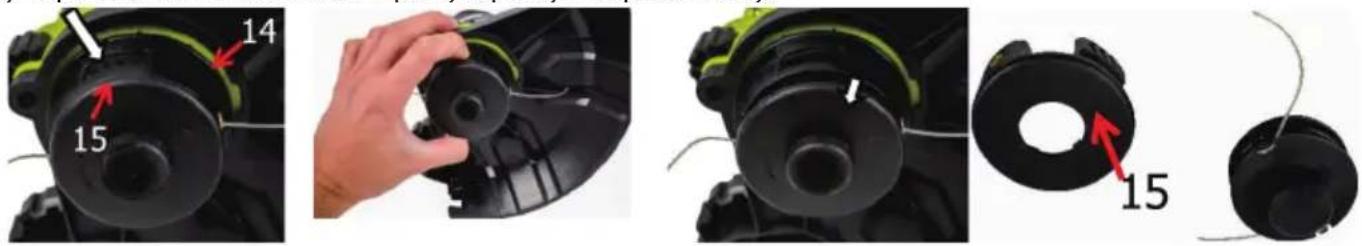

Înlocuirea bobinei:

Pentru a înlocui bobina cu un cap de schimb cu lamele din plastic, procedați după cum urmează:

1. Există două puncte marcate pe capacul bobinei (15) care sunt opuse unul față de celălalt. Împingeți ambele puncte în același timp și trageți capacul bobinei. (15) de pe suportul fix al bobinei (14) în direcția indicată de săgeată.

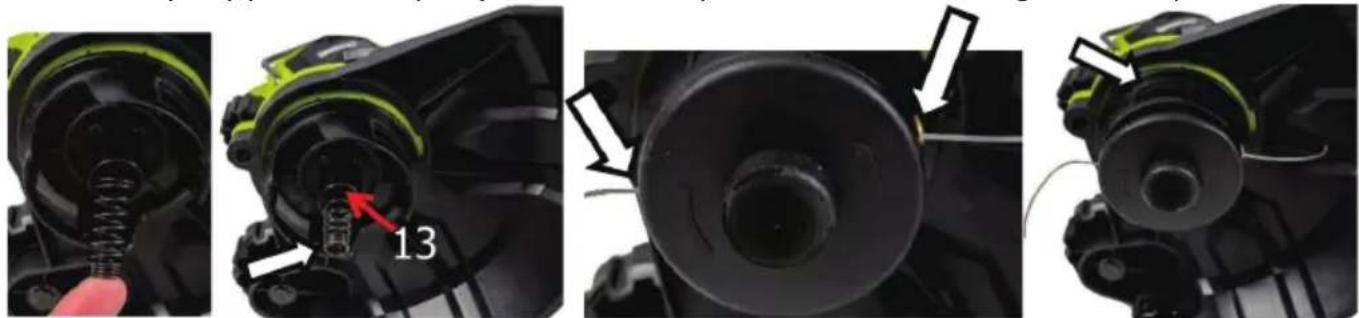

2. Trageți apoi bobinele (16) din capacul de bobină (15).
3. Dacă doar înlocuiti bobina (16) cu una nouă, asigurați-vă că mai întâi împingeți ambele capete ale

firului prin ochiurile metalice de pe capacul de bobină.

(15) prin care treceți firul.

4.Înainte de a ataşa noua bobină (16) împreună cu capacul bobinei (15) la mașina de tuns iarba, asigurați-vă că arcul este introdus corect în fanta pentru arc (13). Introduceți capătul ușor mai lat al arcului în fanta (13), care se află pe suportul arcului (14).

1. Introduceti acum noua bobină (16) împreună cu capacul bobinei

(15) cu "punctele marcate" în adânciturile suportului de bobină (14). După ce acestea au fost montate și capacul bobinei a fost fixat în poziție, puteți începe să lucrați.

Lungimea firului poate fi modificată manual sau automat.

Manuală:

Pentru siguranța dumneavoastră, scoateți bateria!

Apăsați butonul bobinei (17) cu o mână și trageți succesiv vârful de fir corespunzător până la lungimea dorită. Când ați terminat de reglat lungimea firului, eliberați butonul. Dacă lungimea firului este prea mare, firul va fi scurtat automat la lungimea corectă de către lama de la roata de ghidare (12) atunci când mașina de tuns este pornită.

Automat:

Lungimea firului poate fi mărită automat în orice moment, în timp ce mașina de tuns este în funcțiune, prin apăsarea scurtă a mașinii de tuns împotriva solului. Firul se derulează automat de pe bobină prin intermediul butonului de derulare (17)

NOTĂ: Dacă apăsați prea mult timp mașina de tuns iarba pe sol, bobina de fir se va goli foarte repede.

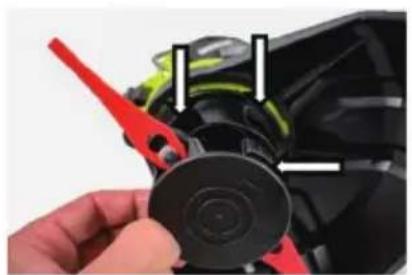

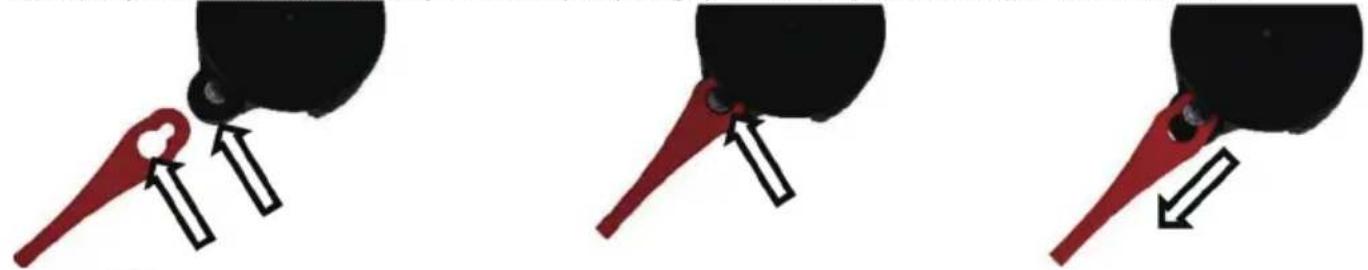

Înlocuirea bobinei de monofilament cu lamele de plastic

1 Scoateți bobina monofilament(16) și introduceți capul de înlocuire cu lamele din plastic(18) (nu uitați să scoateți bateria):

1. Scoateți bobina(16) împreună cu capacul bobinei(15), așa cum este descris pentru înlocuirea bobinei.

2. Apoi înlocuiti capul cu lamele din plastic (18) cu cele două lame din plastic (19).

4 Verificati dacă cele două lame de plastic (19) sunt bine aşezate.

1. Asigurați-vă că resortul este corect așezat în fanta (13) Dacă resortul nu mai este introdus sau a alunecat, corectați-l.

2. Introduceți apoi capul de înlocuire (18).

3. Aşezati" în locaşurile suportului de bobină (14).

După ce acestea sunt asamblate corect și capul interschimbabil este blocat în poziție, puteți începe să lucrați.

Insertiile din plastic (19) pot fi înlocuite cu uşurință. Nu este necesar să scoateți capul interschimbabil (18).

Prindeți lama de plastic și împingeți-o spre capul interschimbabil. Apoi trageți pur și simplu lama de plastic (19) în sus.

Pentru a ataşa noile lame de plastic (19) la capul de schimb (18), pur și simplu puneți-le în prinderile capului, așa cum se arată în ilustrațiile de mai jos, și trageți lamele de plastic (19) spre dumneavoastră.

Nu tundeți iarba umedă. Cele mai bune rezultate de tundere se obțin atunci când iarba este uscată. Introduceți cablul de prelungire prin cadru spre spate, asigurându-vă că acesta se află întotdeauna în spatele utilizatorului atunci când tundeți. Țineți aparatul la un unghi de 20 de grade față de iarba care urmează să fie tăiată, mișcându-l într-o mișcare de balansare, spre stânga și spre dreapta. Aveți grijă să țineți unitatea departe de dumneavoastră - a se vedea ilustrația

Pe partea exterioară a capului de tăiere (9) se află un buton de blocare de siguranță pentru reglarea unghiului (8). Mișcați-l în direcția indicată de săgeată pentru a regla unghiul capului de tăiere a ierbii (9) față de zona de lucru.

Introducerea pachetului de baterii

Notă: Utilizarea unei baterii care nu este potrivită pentru unitate poate duce la o funcționare incorectă sau la deteriorarea unității. Pentru a introduce bateria în mâner, împingeți-o până când auziți mecanismul de blocare (bateria trebuie să fie poziționată la același nivel cu marginea unității)

Curățare, întreținere:

1. După fiecare utilizare a unității, curățați întreaga unitate de resturile vegetale și capacul inferior de masa colectată și compactată.
2. Dacă este posibil, păstrați în permanență fantele de ventilație și carcasa motorului libere de praf și murdărie. Ștergeti unitatea cu o cârpă curată, o perie sau suflați-o cu aer comprimat.
3. Se recomandă curățarea imediat după fiecare utilizare.
4. Nu utilizați agenți de curățare sau solventi pentru a curăța aparatul; aceștia pot deteriora părțile din plastic ale aparatului. 5. Trebuie să aveți grijă ca apa să nu pătrundă în interiorul aparatului.
5. Verificați în mod regulat starea liniei de tăiere și, de asemenea, etanșarea șuruburilor. În cazul aparatelor noi, prima verificare a etanșeității șuruburilor trebuie efectuată după ce mașina de tuns a fost în funcțiune timp de aproximativ 2 ore. Dacă este necesar, strângeți din nou șuruburile slăbite. Asigurați-vă că toate piesele sculei electrice sunt în stare bună și că mașina nu este suprasolicitată sau nu execută lucrări pentru care nu a fost proiectată.

Luați o pauză de 15 minute după fiecare 15 minute de funcționare.

BLAUPUNT Maşină de tuns iarba fără fir CT5010

Tensiune: 18 V

Lățime de tăiere: 230 mm (2 laturi)

Diametrul coardei: 1,2 mm

Viteză fără sarcină: 10.000 rpm

Tub telescopic

Cu roată de tăiere

Cu funcție de tăiere a marginilor

Cu cap de tăiere rotativ

Cu mâner auxiliar rotativ

Cu fir de oțel pentru protectia florilor

Baterie: 18VLi-Ion, BP1820 2.0Ah (nu este inclusă); BP1840 4.0 Ah recomandată (nu este inclusă);

BP1850 5.0 Ah (nu este inclusă).

Dimensiuni: 17,8 x 16,3 x 91,5 mm

Greutate: 1,9 kg

Zgomot

Nivelul de zgomot tipic ponderat A, măsurat în conformitate cu ISO/TR 11688-1:

Nivel de presiune acustică (LpA): 76,5 dB (A)

Nivelul de zgomot în timpul funcționării poate depăși: 86,6 dB (A), (K) 3 dB

Vibratii

Valoarea totală a vibratiilor măsurată în conformitate cu En3774:

Emisie de vibrații: ah = 92 dB (A)
