MANUAL DE UTILIZARE CS4120 BLAUPUNKT
Reguli de securitate privind maşini și dispozitive electrice
Dispozitivul este considerat adecvat pentru utilizare în țări în care climatul este moderat, uniform umed. Poate fi utilizat și în alte țări.
ATENTIE! Înainte de a începe instalarea sau de a utiliză dispozitivul, este absolut necesar să citiți manualul de utilizare și, în special, instrucțiunile în ceea ce privește siguranța utilizării. Păstrați manualul pentru control și transmiteți-l următorilor utilizatori ai dispozitivului.
Nerespectarea acestor instrucțiuni și avertismente în privința siguranței poate duce la electrocutare, incendiu sau vătămări corporale grave.
Nu permiteți copiilor și adolescenților să utilizeze dispozitivul. Persoanele care nu sunt familiarizate cu manualul de utilizare nu ar trebui să instaleze, să întrețină sau să utilizeze dispozitivul. Acest dispozitiv nu este destinat utilizării de către persoane cu capacități fizice, senzoriale sau mentale reduse sau neavând experiență sau cunoștințe despre dispozitiv, cu excepția cazului în care sunt supravegheate sau lucrează în conformitate cu instrucțiunile de utilizare transmise de către persoanele responsabile pentru siguranța lor.
Explicarea simbolurilor de avertizare:
1 |  |  |  |
5 |  |  |  |
- Avertizare de pericol. Păstrați o prudentă maximă.
- Important, citiți manualul și respectați avertismentele.
- Purtati ochelari de protectie.
-
Folosiți căști de protectie.
-
Deconectați întotdeauna de la sursa de alimentare înainte de reparații sau întreținere. În cazul în care cablul este deteriorat, scoateți imediat stecherul din priza de alimentare.
- Nu utilizati ferăstrăul în condiții de ploaie sau umiditate ridicată.
- Ferăstrul trebuie ținut ferm și operat cu ambele mâini.
8.Respectați regulile de siguranță în ceea ce privește reculul. Evitați tăierea cu vârful ghidajului de lanț. Într-o astfel de situațiiie, ferăstrăul este predispus la rotație și se poate deplasa spre operator într-un mod necontrolat, cauzând riscul de accidentare.
Siguranța la locul de muncă
Păstrați zona de lucru în ordine și bine iluminată. Dezordinea și iluminatul slab contribuie la apariția accidentelor.
Înainte de a începe lucrul, pregătiți și curățați zona, îndepărtați toate pietrele care ies din sol, crengile, sărmele și alte obiecte străine, de care ați putea să vă împiedicați.
Este necesară o prudență maximă în cazul în care lucrați pe un teren înclinat sau în pante.
Nu utilizați dispozitivul alimentat electric în medii explozive create de lichide, gaze sau pulberi inflamabile. Dispozitivul poate produce scântei care pot aprinde pulberi sau vapori.
Nu utilizați ferăstrăul electric în locuri cu risc extrem de incendiu sau explozie.
Ferăstrăul nu este protejat împotriva apei. Lucrul în ploaie sau medii umede poate duce la electrocutare.
Nu permiteți copiilor și observatorilor accesul în locurile în care se utilizează un dispozitiv cu motorul acționat electric.
Distragerea atenției poate duce la pierderea controlului asupra dispozitivului. Păstrați echipamentul de grădină alimentat electric departe de terți.
Operatorul sau utilizatorul este responsabil pentru accidente sau pericole pentru alte persoane sau pentru mediu.
Securitate electrică
Aparatul trebuie conectat exclusiv la o priză cu caracteristici compatibile cu valorile înscrise pe plăcuța de identificare.
Ştecherele uneltelor electrice trebuie să se potrivească cu prizele electrice. Nu modificați niciodată ştecherul cablului de alimentare în niciun fel. Fişele nemodificate și prizele electrice adecvate reduc riscul de electrocutare.
Evitați să atingeți suprafețele împământate sau legate la masă, cum ar fi țevi, încălzitoare, radiatoare și frigidere. În cazul în care atingeți piesele împământate sau legate la masă, riscul de electrocutare crește.
Nu expuneți echipamentul alimentat electric la ploaie sau condiții de umiditate. Dacă apa pătrunde în unealta electrică, riscul de electrocutare crește.
împotriva şocurilor cauzate de tensiunea de alimentare.
Utilizarea unui RCD reduce riscul de electrocutare.
Echipamentul trebuie alimentat printr-un întrerupător de curent diferențial cu un curent nominal care nu depășește 30 mA.
Securitatea persoanelor
Nu începeți să lucrați cu ferăstrăul cu lanț dacă vă simțiți obosit sau sunteți sub influența alcoolului, a drogurilor, a medicamentelor. În timp ce utilizați dispozitivul, este necesară plină concentrație, trebuie să păstrați atenție. Un moment de neatenție în timpul utilizării uneltei electrice poate duce la un accident și, în consecință, la vătămări grave sau la pierderi materiale.
Este obligatoriu să utilizați echipamentul individual de protecție. Purtați întotdeauna ochelarii de protecție care aderă strâns la fața dvs. (în conformitate cu EN 166 sau cu alte reglementări naționale). Din cauza zgomotului emis de dispozitiv, purtați mijloace de protecție auditivă. De asemenea, se recomandă utilizarea echipamentului de protecție, cum ar fi o mască de praf, încălțăminte de protecție anti-alunecare cu
carâmb, mănuși de protecție și cască.
Purtați îmbrăcăminte strâmtă. Îmbrăcămintea largă, bijuteriile, fular pot fi prinse de părțile mobile ale ferăstrăului, ceea ce poate duce la accidente periculoase. În cazul în care utilizatorul are părul lung, acesta trebuie fixat și strâns.
În timpul funcționării dispozitivul poate arunca cu mare viteză diverse obiecte, rumeguș, bucăți de lemn. Există pericolul de rănire. Se recomandă utilizarea de îmbrăcăminte adecvată.
Înainte de a porni unealta electrică, îndepărtați toate cheile și alte instrumente utilizate pentru a seta unealta. Lăsarea cheii în partea rotativă a uneltei electrice poate provoca răniri.
Evitați să lucrați fiind într-o poziție anormală a corpului. Luați o poziție corectă și stabilă pentru a evita posibilitatea pierderii echilibrului. Acest lucru va permite un control mai bun al uneltei electrice în situații imprevizibile.
Evitați pornirea neintenționată. Înainte de a ridica sau de a transporta dispozitivul, asigurați-vă că cablul de alimentare este deconectat de la rețeaua de alimentare și că întrerupătorul este în poziția oprit. Transportul echipamentului alimentat electric cu degetul ținut pe întrerupător sau conectarea la rețea cu întrerupătorul pornit poate duce la un accident.
Țineți mâinile și picioarele departe de părțile mobile (rotative) ale ferăstrăului.
Nu ridicați ferăstrăul cu care lucrați deasupra umerilor. Țineți ferăstrăul cu ambele mâini.
Păstrați o distanță sigură față de terți.
În ciuda utilizării unei structuri sigure prin proiectare, a utilizării măsurilor de protecție și altor măsuri preventive, există întotdeauna un risc rezidual de rănire în timpul lucrului.
Instrucțiuni detaliate de siguranță pentru ferăstraie cu lanț.
Nu încercați să tăiați metalul.
Nu utilizați detergenți sau alcool pentru a curăța ferăstrăul.
Ştergeți cu o cârpă moale și uscată.
Nu utilizați accesorii care nu sunt special concepute pentru acest dispozitiv și nu sunt recomandate de producător. Faptul că echipamentul poate fi atașat de o unealtă electrică, nu garantează o utilizare sigură.
Sistemul de fixare al sculei de lucru trebuie să corespundă dimensiunilor sculei electrice. Uneltele de lucru cu dimensiuni necorespunzătoare nu pot fi acoperite suficient sau controlate. Utilizați echipamente individuale de protecție. În funcție de tipul de muncă, trebuie purtată o mască de protecție care să acopere întreaga față, ochii trebuie protejați cu ochelari de protecție. Ochii trebuie protejați de obiectele străine din aer rezultate în timpul lucrului. Protejați căile respiratorii de pulberi și vaporii din aer folosind măștile de praf. Expunerea la zgomot pe o perioadă lungă de timp poate duce la pierderea auzului.
Aveți grijă ca terții să se afle la o distanță sigură de raza de acțiune a ferăstrăului cu lanț. Orice persoană care se află în apropierea unei scule electrice care funcționează, trebuie să folosească echipamentul individual de protecție. Cioburile piesei prelucrate sau uneltele de lucru crăpate se pot desprinde și pot provoca vătămări chiar și în afara zonei de acțiune.
Nu transportați unealta electrică care este în mișcare. Contactul accidental al îmbrăcămintei cu o unealtă de lucru poate tăia îmbrăcămintea și poate intra în contact cu corpul operatorului. Curățați sistematic duzele de ventilație ale echipamentului.
Suflanta motorului aspiră praful în carcasă, iar acumulările mari de pulberi metalice pot provoca un pericol de natură electrică. Ventilația blocată a dispozitivului poate duce și la supraîncălzirea uneltei electrice.
Înainte de fiecare pornire, verificați dacă:
- dispozitivul este corect asamblat, conform instructiunilor;
- instrumentul de tăiere este în stare tehnică bună; Verificați sistematic fixarea lanțului, eventualale deteriorări și uzură;
- dispozitivele de siguranță (de exemplu, capac de protecție a
u, capac de protecție a eteriorări și uzură;
- dispozitivele de siguranță (de exemplgrupului de tăiere, carcasa, mânerul, comutatorul motorului) sunt în stare tehnică bună și funcționează corect.
Îndepărtați ferăstrăul cu lanț de materialul tăiat numai cu lanțul de tăiere în funcțiune.
Când tăiați materialul complet, utilizați întotdeauna gheara suportului ca punct de sprijin. Ținând ferăstrăul de mânerul principal, ghidați-I cu mânerul auxiliar.
Dacă nu este posibilă tăierea materialului dintr-o singură dată, trageți ferăstrăul un pic înapoi, mutați gheara de sprijin și continuați tăierea ridicând puțin mânerul principal al ferăstrăului
Aveți grijă deosebită în caz de încleștare a lanțului. Acest lucru poate duce la așa-numitul recul îndreptat către utilizator.
După oprirea ferăstrăului, lanțul rămâne încă un timp în mișcare. Trebuie să păstrați atenție.
Lanțul ferăstrăului care se rotește, se încălzește și se extinde. Fără o lubrifiere și o tensionare corespunzătoare, acesta poate sări de pe ghidaj sau se poate rupe. Pericol de accident grav și pierderi materiale.
Opriți întotdeauna ferăstrăul în cazul în care:
- este läsat nesupravegheat,
- înaintea lucrărilor de reglare și întreținere,
- după ce a fost lovit de un obiect străin,
- se simt vibrații anormale ale dispozitivului.
Informații generale
Acest dispozitiv este destinat utilizării numai în grădina de acasă, conform descrierii și regulilor de securitate incluse în aceste instrucțiuni de utilizare. Poate fi utilizat pentru tăierea crengilor, pregătirea lemnului de foc și alte aplicații care necesită tăierea lemnului.
Alte aplicații pot fi periculoase pentru utilizatori și pot provoca deteriorarea dispozitivului. Dispozitivul nu trebuie utilizat
pentru tăierea copacilor, pentru tăierea altor materiale decât lemnul și materialele derivate de lemn.
Instrucțiuni cu privire la siguranța încărcătorului și a accumulatorului
- Pentru a conecta accumulatorul pentru încărcare, acesta trebuie să fie introdus în încărcător, apoi conectați încărcătorul la o sursă de alimentare.
- Protejați încărcătorul de ploaie și umiditate. Încărcătorul poate fi utilizat numai în spații interioare.
• Păstrați încărcătorul curat. - Nu utilizați încărcătorul pe obiecte și suprafețe inflamabile (de exemplu, hârtie) sau în medii cu atmosfera explozivă și/sau inflamabilă.
- Asigurați întotdeauna o ventilație adecvată în timpul încărcării, deoarece din accumulator se pot scurge vaporii sau electrolitul în cazul în care accumulatorul este avariat din cauza unei manipulări necorespunzătoare/deteriorări.
- După ce încărcarea este completă, deconectați încărcătorul de la priza de perete. Nu-l lăsați conectat la o sursă de alimentare mai mult timp decât este necesar.
- Depozitați și încărcați accumulatorul într-un loc uscat și asigurați-vă că apa nu va pătrunde în el.
- Păstrați bornele bateriilor curate și lipsite de impurități.
- Protejați acumulatorul de șocuri, de umiditate și niciodată nu-I deschideți și nu-I deteriorați mecanic.
- Pentru a verifica nivelul de încărcare a bateriei, apăsați butonul de pe acumulator și, dacă este necesar, încărcați-l în funcție de numărul de LED-uri și de durata de funcționare preconizată a uneltei fără fir.
Kickback:
Retragerea este bruscă și necontrolabilă, dispozitivul reacționează la blocarea sau blocarea dispozitivului de tăiere. Blocarea sau blocarea duce la o frecare bruscă, în direcția opusă rotației discului. Retragerea este rezultatul necitirii instrucțiunilor de siguranță. Pentru a evita recuperea, urmați
instrucțiunile de siguranță și utilizați metode pentru a preveni acest lucru
Metode pentru prevenirea recuperării.
a) Tineți dispozitivul de cele două mânere ferm și sigur. ÎntotdeaunaFolosește mânerul suplimentar.
Operatorul poate controla cuplulși forțele de recurs rezultate, dacă sunt precauții adecvateluat.
b) Tineți mâinile departe de partea de tăiere a dispozitivului. ATENTIE: Dispozitivul poate afecta utilizatorul dacă este utilizat necorespunzător.
c) Utilizatorul trebuie să stea într-o astfel de poziție încât, în cazul unuiAcestea nu sunt la îndemâna discului polizorului.
În cazul în care pe aparat apare un simbol al cosului de gunoi, acesta indică faptul că produsul este reglementat de Directiva Europeană 2012/19 / UE. Familiarizați-vă cu cerințele sistemului local de colectare a deșeurilor electrice și electronice. Urmați regulamentele locale. Nu aruncați acest produs în deșeuri menajere. Îndepărtarea corespunzătoare a produsului vechi va împiedica potențiale efecte negative asupra mediului și sănătății umane.
Informații privind protecția mediului Ambalajul conține numai elementele necesare. Pentru a se asigura că cele trei materiale de ambalare sunt ușor de separat: carton, spumă de polistiren (protecție internă) și polietilenă (genți de mână, folie protectoare). Dispozitivul este fabricat din materiale reciclabile și poate fi utilizat din nou după dezasamblarea acestuia de către o companie specializată. Respectați reglementările locale pentru eliminarea materialelor de ambalare, a deșeurilor de baterii și a echipamentelor inutile.
Produsul este fabricat din materiale și componente de înaltă calitate care pot fi reciclate și reutilizate

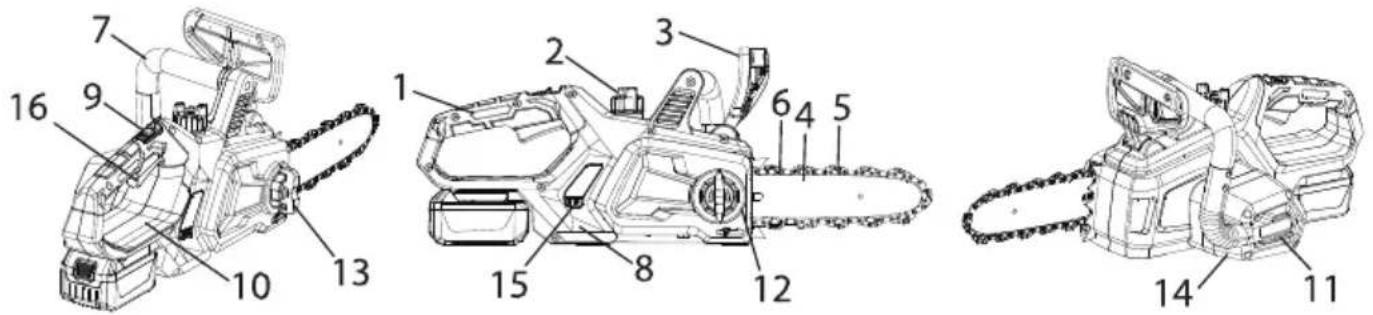

Constructia unui ferăstrău electric cu lant.
- Mâner
- Rezervor de ulei pentru lubrifierea lantului
- Manetă de frână a lanțului
- Ghidaj
- Lant
- Orificii de lubrifiere a ghidajului
- Mâner auxiliar
- Carcasă
- Buton de blocare a întrerupătorului
- Apărătoare pentru degete
- Carcasa filtrului de aer
- Întinzător lanț (SDS)
- Piuliță de montare a capacului de protectie a transmisiei actionării
- Capac de protectie a transmisiei actionării
- Fereastra nivelului de ulei
- Întrerupător
Introducerea accumulatorului
Indicație: Utilizarea unor acumulatoare nepotrivite pentru dispozitivul folosit poate duce la o
functionare defectuoasă sau la deteriorarea dispozitivului.
Pentru a introduce accumulatorul în mâner, împingeți-l până când auziți clic-ul de blocare (acumulatorul trebuie să fie poziționat la același nivel cu marginea dispozitivului)
Tipul bateriei: Li-Ion 18 V; BP1840 4.0 Ah, BP1850 5.0 Ah recomandat (nu este inclus)
Ferăstrăul cu lanț furnizat de producător este parțial demontat. Informații despre procedura de schimbare a lanțului, montarea ghidajului, desenele de montaj vor permite asamblarea și pregătirea ferăstrăului pentru funcționare.

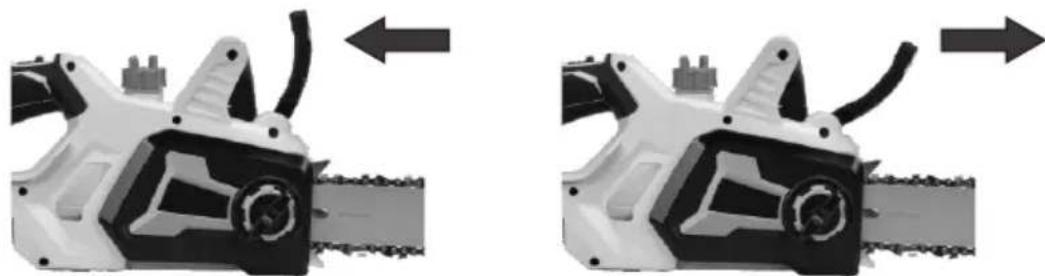

FUNCTIONAREA FRÂNEI DE LANT
Frâna de siguranță are ca scop oprirea instantanee a lanțului ferăstrăului în momentul reculului. Frâna este gata de utilizare atunci când este în pozitie verticală.
Înainte de fiecare utilizare a ferăstrăului, verificați funcționarea frânei lanțului prin împingerea manetei în față.
După ce constatați o funcționare defectuoasă a frânei, predați ferăstrăul la centrul de service. Nu utilizați ferăstrăul cu frâna de siguranță nefunctională.
INSTALAREA GHIDAJULUI ŞI A LANTULUI
Înainte de instalare/demontare a ghidajului și a lanțului asigurați-vă că dispozitivul este deconectat de la sursa de alimentare. Setați frâna de lanț în poziția verticală.
Aveți grijă deosebită când manipulați lanțul, acesta este foarte ascuțit. Se recomandă utilizarea mănusilor de protectie.
Înainte de a instala lanțul și ghidajul, verificați orientarea dinților. Pe carcasa ferăstrăului se află informația cu privire la orientarea corectă a dinților.
Pentru a scoate lantul:
Deşurubați piulița de fixare a capacului de protectie. Scoateți capacul de protectie a transmisiei
actionării. Slăbiți întinderea lanțului prin rotirea la maxim a șurubului de întindere în sensul invers al acelor de ceasornic. Scoateti ghidajele și lanțul.
Pentru a instala lanțul:
Deşurubați piulița de fixare a capacului de protecție. Scoateți capacul de protecție a transmisiei acționării. Slăbiți întinderea lanțului prin rotirea la maxim a șurubului de întindere în sensul invers al acelor de ceasornic. Introduceți lanțul în canelura ghidajului, acordând atenție orientării dinților, astfel încât să fie în conformitate cu informația de pe carcasă.
Asezați ghidajul și lanțul pe elementele de fixare astfel încât zalele de acționare a lanțului să se afle în dinții roții de acționare, capul șurubului în orificiul longitudinal al ghidajului și știftul întinzătorului culisant în orificiul ghidajului.
Se recomandă schimbarea poziției ghidajului la fiecare 5 ore de funcționare, astfel încât muchia superioară și muchia inferioară să se uzeze în mod uniform.
De fiecare dată, verificați dacă pasajul de ulei este curat și dacă asigură un flux liber de ulei.
ÎNTINDEREA LANTULUI
Înainte de a începe lucrul, întindeți lantul. În acest scop, utilizați piulița de întindere a lantului. Întindeți lantul în sensul acelor de ceasornic.
Verificati dacă lanțul se află în interiorul fantei ghidajului.

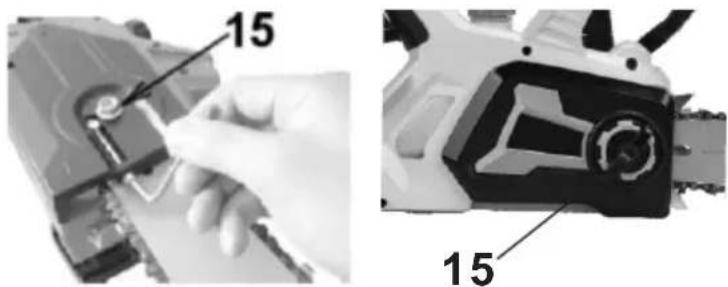

Strângeti șurubul de fixare a lanțului în sensul acelor de ceasornic până când lanțul este suficient de întins. Apoi strângeti piulița de blocare.
Un lant intins corespunzator poate fi ridicat în mijlocul ghidajului la o înaltime de aproximativ 3-4 mm.
LUBRIFIEREA LANTULUI
Înainte de a începe lucrul, verificați în rezervor (2) nivelul uleiului pentru lubrifierea lanțurilor. Dacă nivelul uleiului este vizibil în partea inferioară a ferestreiz rezervorului, acesta trebuie completat.
Deşurubați capacul rezervorului de ulei, turnați în rezervor uleiul de lubrifiere a lanțului. Se recomandă ca nivelul uleiului să umple întreaga fereastră a rezervorului de ulei. După adăugarea uleiului, închideți capacul rezervorului și ștergeți corpul dispozitivului astfel încât să nu fie murdar și alunecos.
Verificați nivelul de ulei din rezervor la fiecare 30 de minute de funcționare.
Nu porniți ferăstrăul fără ulei în rezervor. Uleiul de lubrifiere a lanțului nu este furnizat împreună cu dispozitivul.
PORNIREA ŞI OPRIREA FERĂSTRĂULUI CU LANT
Prindeți ferăstrăul cu mâna dreaptă de mâner, astfel încât să-l cuprindeți cu degetul mare. Eliberați frâna de lanț. Apăsați și mențineți apăsat butonul de blocare cu degetul mare și apăsați și mențineți apăsat întrerupătorul cu degetul arătător. Ferăstrăul va porni și lanțul se va roti.
Pentru a opri ferăstrăul, eliberați butonul întrerupătorului. Lanțul se va opri. Acționați frâna de lanț pentru a evita pornirea accidentală.
FERĂSTRĂU – SFATURI GENERALE
La fiecare 15 minute de functionare, luați o pauză de 15 minute.
Înainte de a începe lucrul și tăierea, citiți regulile de siguranță. Există posibilitatea de recul, ferăstrăul poate fi respins spre utilizator. Pericol de accident grav sau mortal.
Începeti tăierea atunci când ferăstrăul a atins rotație maximă.
Nu tăiați cu zona din jurul sfertului superior al vârfului de ghidaj.
Nu aplicați forța de apăsare mare în timpul tăierii. Apăsați delicat atunci când ferăstrăul funcționează la viteza maximă.
Dacă ghidajul este blocat în material, nu-l trageti afară cu forță, utilizati o pană sau o pârghie.
Asigurați-vă întotdeauna un sprijin bun pentru picioare. Nu stați pe bușteni. Atenție
la rostogolirea bușteanului tăiat.
Atenție la arcuirea crengii tăiate.
TUNDEREA
Tunderea înseamnă îndepărtarea ramurilor și crengilor de pe un copac tăiat.
Ramurile care susțin trunchiul trebuie tăiate ultimele, abia după tăierea corespunzătoare a trunchiului. Ramurile tensionate trebuie tăiate de jos în sus pentru a preveni blocarea ghidajului ferăstrăului.
DEBITAREA BUSTEANULUI
Luați în considerare direcția de solicitări din interiorul bușteanului. Tăietura trebuie să se termine pe partea opusă a sensului de curbare a bușteanului. Acest lucru va împiedica blocarea ghidajului.

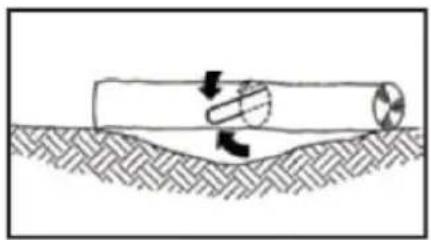

În cazul unui buștean culcat pe pământ, se face o tăietura pe jumătate, apoi se întoarce bușteanul și se termină tăietura pe cealaltă parte.
In cazul în care bușteanul este așezat pe suport pe o parte, mai întâi tăiați de jos în sus până la 1/3 din diametrul trunchiului, apoi terminați de tăiat partea de sus. În cazul în care trunchiul este susținut pe ambele părți, începeți de sus, tăiați la 1/3, apoi terminați cu tăietură de jos.
Înainte de a tăia copacul, trebuie făcute câteva evaluări. Luând în considerare înclinarea copacului, direcția vântului, localizarea crengilor mai grele, panta terenului, stabiliți direcția de doborâre a copacului. Securizați zona și evaluați dacă copacul căzut nu a cauzat daune proprietății. Verificați dacă există obstacole pe traseul de fugă.
Copacii mici ale căror diametru de trunchi este mai mic de 15 cm pot fi tăiați cu o singură tăietură. În cazul în care trunchiul este mai gros, trebuie făcută o tăietură de doborâre.

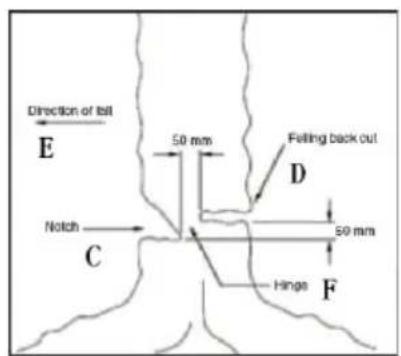

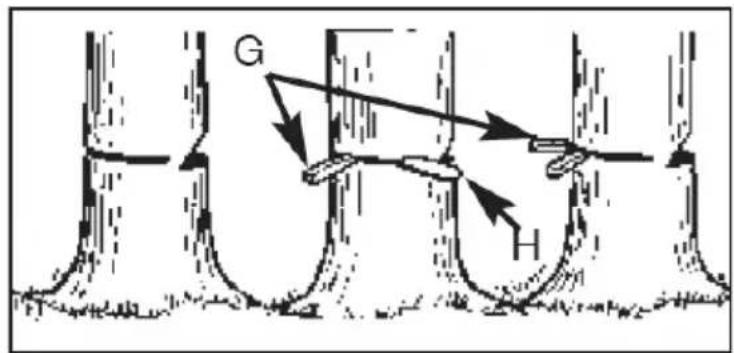

Efectuați o tăietură la 1/3 din diametrul copacului pe partea pe care urmează să cadă copacul. Efectuați tăietura doborâtoare la un nivel puțin mai ridicat decât tăietura, pe partea opusă a tăieturii.
CURĂȚARE ȘI ÎNTRETINERE
ATENTIE! Înainte de curățare sau întreținere, asigurați-vă că dispozitivul este oprit și deconectat de la sursa de alimentare.
După finalizarea lucrului, aparatul trebuie curățat de resturi de rumeguș, praf și pulberi.
Cu o perie fină, o pensulă sau o lavetă, curățați carcasa de pulbere.
Curățarea cu o cârpă umedă este permisă, însă apoi dispozitivul trebuie să fie uscat imediat.
Elementele metalice trebuie protejate cu ulei.
Curățați în mod regulat orificiile de ventilație. Utilizați aerul comprimat sau un aspirator.
După fiecare 5 ore de funcționare, verificați în mod regulat starea ghidajului și a lanțului. Îndepărtați rumegușul din canelura de ghidare și din orificiul de ulei. Lubrifiati modul de ghidare a lanțului prin orificiul de lubrifiere a ghidajului (6).
Asigurați-vă ca lanțul să fie întotdeauna ascuțit. Dacă utilizați un ferăstrău cu lanțul tocit, ghidajul și alte elemente structurale ale dispozitivului se vor uza mai repede. În cazuri extreme, lanțul se poate rupe. Se recomandă să ascuțiți lanțul la centrele de service profesionale.
Dacă dispozitivul va fi depozitat și nu va fi utilizat, acesta trebuie amplasat într-o încăpere bine ventilată, fără umiditate, și protejat de praf. Nu uitați să puneți capacul de protecție pe grupul de tăiere și nu lăsați dispozitivul la îndemâna copiilor.
DATE TEHNICE
| FERĂSTRĂU ELECTRIC CU LANT | ||
| Tip, model CS3120 CS4120 | ||
| Lungime ghidaj | 32,5cm 35,3 cm | |
| Tip lanț | 3/8" profil jos 0,050" | |
| Numărul de zale | 40 buc. | 45 buc. |
| Viteza de deplasare a lanțului | 5,7 m/s | 5,7 m/s |
| Viteza de rotație fără sarcină | 3000 rpm 2600 rpm | |
| Volumul rezervorului de ulei | 300 ml | |
| Frână de lanț | 0.12 s | |
| Nivelul presiunii acustice, nesiguranța măsurătorii | LpA=95.5 dB(A), K= 3 dB | LpA=96,4 dB(A), K= 3 dB |
| mașină, care acționează asupra membrelor superioare ale operatorului | mâner față a front_hv, eq = 5,682 m/s ^2 mâner spate a rear_hv, eq = 4,695 m/s ^2 K= 1.5m/s ^2 | |
| Nivelul de putere acustică LWA garantat | 107 dB(A) | |
| Greutate | 3.06 kgs 3.16 kgs | |
| Anul de producție | Pe plăcuța de identificare | |
| Tipul bateriei | Li-Ion 18 V; BP1840 4.0 Ah, BP1850 5.0 Ah recomandat (nu este inclus) | |
