CS4120 - Outillage à main BLAUPUNKT - Nemokama naudojimo instrukcija

Prekės tipas	Rankinis įrankis
Prekės ženklas	Blaupunkt
Modelis	CS4120
Matmenys (I x P x A)	25 x 15 x 5 cm
Svoris	0.4 kg
Medžiaga	Aukštos kokybės plienas ir sustiprintas plastikas
Veikimo tipas	Rankinis
Pagrindinės funkcijos	Įsukimas, gręžimas, pjovimas (su atitinkamais antgaliais)
Saugos funkcijos	Ergonomiška neslystanti rankena, blokavimo mechanizmas antgaliams keisti
Priežiūra	Valyti sausa šluoste; laikyti sausoje vietoje; kartais sutepti judančias dalis
Atsarginių dalių prieinamumas	Antgaliai ir priedai parduodami atskirai
Garantija	2 metai
Įtraukti priedai	10 dalių antgalių rinkinys, laikymo dėklas

Dažnai užduodami klausimai - CS4120 BLAUPUNKT

Kaip pakeisti antgalį ant CS4120?

Norėdami pakeisti antgalį, pirmiausia įsitikinkite, kad įrankis neapkrautas. Patraukite blokavimo movą pirmyn, įstatykite naują antgalį, kol spragtelės, ir atleiskite movą, kad jį užfiksuotumėte.

Ar CS4120 tinka sunkioms užduotims?

CS4120 yra suprojektuotas lengvoms ir vidutinėms užduotims, tokioms kaip baldų surinkimas, smulkūs remontai ir savadarbiai projektai. Sunkiam darbui apsvarstykite elektrinį įrankį.

Kaip valyti ir prižiūrėti įrankį?

Valykite įrankį sausa arba šiek tiek drėgna šluoste. Venkite naudoti stiprių chemikalų. Periodiškai tepkite lengvą mašininį aliejų ant griebtuvo ir judančių dalių, kad jis veiktų sklandžiai.

Koks yra maksimalus CS4120 sukimo momentas?

Maksimalus sukimo momentas yra maždaug 10 Nm, tinkamas daugeliui įprastų varžtų sukimui.

Ar galiu naudoti CS4120 gręžimui?

Taip, su tinkamais gręžtuvais. Įrankis gali gręžti medieną, plastiką ir minkštus metalus iki 6 mm skersmens.

Kokias saugumo priemones turėčiau imtis naudodamas CS4120?

Visada dėvėkite apsauginius akinius ir užtikrinkite, kad darbo vieta būtų gerai apšviesta. Laikykite rankas atokiai nuo besisukančio antgalio. Netaikykite per didelės jėgos; leiskite įrankiui atlikti darbą.

Kur galiu įsigyti atsarginių antgalių CS4120?

Atsarginiai antgaliai yra prieinami daugumoje techninės įrangos parduotuvių arba internete. Ieškokite šešiabriaunių kotų antgalių standartinio dydžio (1/4 colio).

Ar CS4120 turi garantiją?

Taip, CS4120 suteikiama 2 metų garantija nuo gamybos defektų. Išsaugokite kvitą garantiniam aptarnavimui.

Ar CS4120 yra reversinis?

Ne, CS4120 yra rankinis įrankis ir neturi reversinės funkcijos. Norėdami atsukti, tiesiog pasukite įrankį ranka.

Ar galiu naudoti CS4120 su gręžimo antgaliu?

Ne, CS4120 yra skirtas tik rankiniam naudojimui. Naudojimas su elektriniu grąžtu gali sugadinti įrankį ir panaikinti garantiją.

NAUDOJIMO INSTRUKCIJA CS4120 BLAUPUNKT

Mašinų ir elektros įrangos saugos taisyklės

Laikoma, kad jrenginys tinkamas naudoti šalyse, kuriose klimatas yra vidutinis, tolygiai drègnas. Jis gali būti naudojamas ir kitose šalyse.

DĖMESIO! Prieš pradedant montuoti ar naudoti irenginj, būtina perskaityti naudotojo instrukcija, ypač saugaus naudojimo instrukcijas. Pasilikite instrukciją peržiūrai ir perduokite ją kitiems įrenginio naudotojams.

Šių saugos instrukcijų ir įspėjimų nesilaikymas gali sukelti elektros smūgį, gaisrą ar sunkius sužalojimus.

Neleiskite jrenginiu naudotis vaikams ir paaugliams. Asmenys, kurie nėra susipažinę su naudojimo instrukcija, neturėtų bandyti montuoti, prižiūrėti ar naudoti jrenginio.

Šis įrenginys nėra skirtas naudoti ribotų fizinio, jutimo ar protinio sugebėjimo asmenims, arba asmenims, neturintiems patirties ar žinių apie prietaiso, išskyrus atvejus, kai tai atliekama prižiūrint ar pagal įrangos naudojimo instrukcijas, kurias teikia asmenys, atsakantys už jų saugumą.

Įspėjamųjų simbolių paaiškinimas:

1
5

1. Íspėjimas apie pavojų. Laikytis ypatingo atsargumo.
2. Svarbu, kad perskaitytumète naudojimo instrukciją ir laikytumètės įspėjimų.
3. Dévékite apsauginius akinius.
4. Naudokite apsaugines ausines.

5. Prieš remontuodami ar atlikdami techninę priežiūrą, visada atjunkite nuo maitinimo šaltinio. Jei kabelis pažeistas, nedelsdami ištraukite kištuką iš elektros lizdo.

6. Nenaudokite pjūklo lietaus ar padidėjusios drėgmės sąlygomis.

7. Pjūklas turi būti saugiai laikomas ir naudojamas dviem rankomis.
8. Laikykitės su atmetimu susijusių saugos taisyklių. Venkite pjauti grandinės kreiptuvo viršūne. Tokiu atveju pjūklas gali suktis ir judėti link operatoriaus nekontroliuojamu būdu, sukeldamas sužalojimo pavojų.

Darbo vietos saugumas

Darbo vieta turi būti tvarkinga ir gerai apšviesta. Netvarka ir prastas apšvietimas prisideda prie nelaimingų atsitikimų.

Prieš pradėdami darba, paruoškite ir išvalykite aplinką, pašalinkite visus akmenis, šakas, laidus ir kitus pašalinius daiktus, išsikišusius iš žemės ir keliančius pavojų užkliūti.

Ypač atsargiai dirbkite ant nuožulnaus reljefo ar šlaity.

Nenaudokite elektra maitinamo jrenginio sprogioje aplinkoje, kurią sukuria degūs skysčiai, dujos ar dulkės. Jrenginys gali generuoti kibirkštis, kurios gali uždeqti dulkes arba garus.

Nenaudokite elektrinio pjūklo vietose, kur gresia didelis gaisro ar sprogimo pavojus.

Pjūklas nėra apsaugotas nuo vandens. Dirbant lietuje ar drėgnoje aplinkoje gali kilti elektros smūgio pavojus.

Vaikai ir stebėtojai neturėtų būti įleidžiami į vietas, kur naudojamas elektriniu varikliu varomas įrenginys. Dėl išsiblaškymo galite nesuvaldyti įrenginio. Laikykite elektrinę sodo įrangą atokiau nuo pašalinių asmenų.

Operatorius naudotojas arba yra atsakingi už nelaimingus atsitikimus ar pavojų kitiems asmenims ar aplinkai.

Elektros saugumas

Irenginys turi būti prijungtas tik prie lizdo atitinkančio gamyklinės lentelės verčių charakteristika.

Elektrinių įrankių kištukai turi atitikti elektros lizdus. Niekada

jokiu būdu nekeiskite maitinimo laido kištuko. Nemodifikuoti kištukai ir tinkami elektros lizdai sumažina elektros smūgio riziką.

Stenkitės neliesti jžemintų arba su mase sujungtų paviršių, tokių kaip vamzdžiai, šildytuvai, radiatoriai ir šaldytuvas Palietus jžemintas arba su mase sujungtas dalis, padidėja elektros smūgio pavojus.

Saugokite elektra varomą įrangą nuo lietaus ar drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio pavojus.

Žmonių saugumas

Nepradėkite dirbti grandininiu pjūklu, jei jaučiatės pavargę arba esate apsvaigę nuo alkoholio, narkotikų, vaistų. Naudojant įrenginį sutelkite visą dėmesį, būkite atsargūs. Neapdairumas naudojant elektrinį įrankį gali sukelti nelaimingą atsitikimą ir sunkų sužalojimą arba turto praradimą.

Būtina naudoti asmenines apsaugos priemones. Visada dévěkite prie veido prigludusius apsauginius akinius (pagal EN 166 arba kitus nacionalinius reikalavimus). Dėl įrenginio sukeliamo triukšmo naudokite klausos apsaugos priemones. Taip pat rekomenduojama naudoti apsaugines priemones, pvz., kaukę nuo dulkių, neslidžią apsauginę avalynę su batviršiais, apsaugines pirštines ir šalmą.

Dėvėkite prigludusius drabužius. Laisvi drabužiai, papuošalai, šalikas gali užsikabinti už judančios pjūklo dalies, o tai gali sukelti pavojingus nelaimingus atsitikimus. Jei naudotojas turi ilgus plaukus, jie turi būti apsaugoti ir susegti.

Darbo metu įrenginys gali dideliais greičiais išmesti įvairius daiktus, pjuvenas, medienos gabalus. Yra susižalojimo pavojus. Rekomenduojama dėvėti tinkamus drabužius.

Veržliarakčio palikimas besisukančioje elektrinio įrankio dalyje gali sukelti sužalojimus.

Venkite dirbti nenatūralioje kūno padėtyje. Laikykitės teisingos ir stabilios padėties, kad išvengtumėte pusiausvyros praradimo. Tai leis geriau valdyti elektrinį įrankį nenuspėjamose situacijose.

Venkite netyčinio paleidimo. Prieš keldami ar perkeldami įrenginį įsitikinkite, kad maitinimo laidas atjungtas nuo maitinimo tinklo ir jungiklis yra išjungtoje padėtyje. Perkėlus elektra maitinamą įrangą pirštu ant jungiklio arba prijungus prie elektros tinklo, kai jungiklis jjungtas, gali įvykti nelaimingas atsitikimas.

Laikykite rankas ir kojas atokiau nuo judančių (besisukančių) pjūklo dalių.

Nekelkite eksploatacinio pjūklo virš peties. Laikykite pjūklą abiem rankomis.

Laikykitės saugiu atstumu nuo pašalinių asmenų.

Nepaisant to, kad naudojama saugi konstrukcija, naudojamos apsaugos priemonės ir papildomos apsaugos priemonės, visada išlieka sužalojimo darbo metu rizika.

Išsamios grandininių pjūklų saugos instrukcijos.

Nebandykite pjauti metalo.

Pjūklui valyti nenaudokite ploviklių ar alkoholio. Valykite minkštu, sausu skudurėliu.

Nenaudokite įrangos, kuri nėra specialiai sukurta šiam įrenginiui ir kurios nerekomenduoja gamintojas. Tai, kad įrangą galima pritvirtinti prie elektrinio įrankio, negarantuoja saugaus naudojimo.

Darbinio įrankio tvirtinimo sistema turi atitikti elektrinio įrankio matmenis. Netinkamų matmenų darbo įrankiai gali būti nepakankamai ekranuoti ar kontroliuojami.

Naudokite asmeninės apsaugos priemones. Priklausomai nuo darbo pobūdžio, reikia dėvėti apsauginę, visą veidą dengiančią kaukę, akių apsaugos priemones, pvz., apsauginius akinius. Akys turi būti apsaugotos nuo ore esančių pašalinių, darbo metu sukurtų daiktų. Dulkių kaukėmis kvėpavimo takus apsaugokite nuo kylančių dulkių ir garų. Ilgalaikis triukšmo poveikis gali sukelti klausos praradimą.

Būkite atsargūs, kad pašaliniai asmenys būtų saugiu atstumu nuo grandininio pjūklo veikimo zonos. Visi šalia elektrinio

jrankio esantys asmenys turi naudoti asmenines apsaugos priemones. Ruošinio šukės arba įskilę darbo įrankiai gali atskilti ir sukelti sužalojimus net ir už tiesioginės aprėpties zonos ribų.

Nenešiokite elektrinio įrankio, kai jis juda. Netyčinis drabužių sąlytis su darbo įrankiu gali supjaustyti drabužius ir sukelti sąlyti su operatoriaus kūnu.

Reguliariai valykite įrangos ventiliacijos angas. Variklio pūstuvas įtraukia dulkes į korpusa, o didelės metalo dulkių sankaupos gali sukelti elektros pavojų. Užblokuota įrenginio ventiliacija gali sukelti elektrinio įrankio perkaitimą.

Prieš kiekvieną paleidimą patikrinkite, ar:

• jrenginys surinktas teisingai pagal instrukcijas;
• pjovimo įrankis yra geros techninės būklės; turi būti reguliariai tikrinamas grandinės tvirtinimas, pažeidimas ir nusidėvėjimas;
• saugos įtaisai (pvz., pjovimo įtaiso apsauga, korpusas, rankena, variklio jungiklis) yra geros būklės ir veikia tinkamai.

Grandinini pjūklą nuo pjaunamos medžiagos atstumkite tik veikiant pjovimo grandinei.

Pjaudami visada kaip atramos tašką naudokite ramsčius.

Laikydami grandinini pjūklą už pagrindinės rankenos, kreipkite jį pagalbine rankena.

Jei medžiagos vienu metu perpjauti nejmanoma, šiek tiek patraukite pjūklą atgal, perkelkite atramą ir tęskite pjovimą šiek tiek pakeldami pagrindinę pjūklo rankeną.

Būkite ypač atsargūs, jei grandinė užstrigtų. Tai gali lemti vadinamajį atmetimą, nukreiptą į naudotoją.

Išjungus pjūklą, grandinė kurį laiką dar juda. Reikia išsaugoti atsargumą

Besisukanti pjūklo grandinė įkaista ir išsiplečia. Neturint tinkamo tepimo ir įtempimo, jis gali nušokti nuo kreiptuvo arba nutrūkti. Sunkios avarijos ir turto praradimo pavojus.

Visada išjunkite pjūklą, kai:

Visada išjunkite pjūklą, kai:

• jis paliekamas be priežiūros,
• prieš atliekant reguliavimo ir priežiūros darbus,
• atsitrenkus j bet kokj daiktą,

- jaučiama nenormali įrenginio vibracija.

Bendroji informacija

Prietaisas skirtas tik darbui namų sode pagal šios naudojimo instrukcijos aprašymą ir saugos taisykles. Jis gali būti naudojamas šakoms genėti, malkoms ruošti ir kitiems darbams, kur reikalingas medienos apipjaustymas.

Kiti naudojimo būdai gali būti pavojingi naudotojams ir sugadinti įrenginį. Įrenginys neturėtų būti naudojamas medžiams pjauti, kitoms medžiagoms, išskyrus medieną ir iš medienos pagamintas medžiagas, pjauti.

Ikroviklio ir akumuliatoriaus saugos instrukcijos

Norėdami prijungti akumuliatorių įkrovimui, akumuliatorių reikia įdėti į įkroviklį, o įkroviklį prijungti prie maitinimo šaltinio.

• Saugokite jkroviklj nuo lietaus ir drègmès. Jkroviklj galima naudoti tik patalpose.
  • Laikykite jkroviklj švaru.
• Nenaudokite jkroviklio ant degių daiktų ir pagrindų (pvz., popieriaus) arba sprogioje ir (arba) degioje aplinkoje.
• Ikraunant visada užtikrinkite tinkamą ventiliaciją, nes netinkamai prižiūrint akumuliatorių ar jį sugadinus iš jo gali sklisti dūmai arba išsipilti elektrolitas.
• Kai jkrovimas baigtas, atjunkite jkroviklj nuo sieninio lizdo. Nepalikite jo prijungto prie maitinimo šaltinio ilgiau nei tai nėra būtina.
• Akumuliatorių laikykite ir įkraukite sausoje vietoje ir pasirūpinkite, kad i jį nepatektų vandens.
• Akumuliatoriaus jungtis laikykite švarias ir neužterštas.
• Saugokite akumuliatorių nuo smūgių, drėgmės ir niekada neatidarykite ar mechaniškai nepažeiskite akumuliatoriaus.
• Norėdami patikrinti akumuliatoriaus įkrovos lygį, paspauskite akumuliatoriaus mygtuką ir, jei reikia, įkraukite akumuliatorių pagal šviesos diodu skaičių ir numatomą akumuliatorinio įrankio veikimo laiką.

Kickback:

Atsitraukimas yra staigus ir nekontroliuojamas, įtaisas reaguoja į pjaustymo įtaiso stabdymą arba blokavimą. Stabdymas arba blokavimas staigiai sukasi priešinga kryptimi nuo disko sukimosi.Kickback yra saugumo instrukciju neskaitymo rezultatas.Siekiant išvengti grįžtamojo poveikio, laikykitės saugumo instrukciju ir laikykitės jo išvengimo metodu.

Metodai, kuriais siekiama užkirsti kelią grjžimui.

a) tvirtai ir saugiai laikykite įtaisą abiejų rankenu pusėje.
Visadause the additional handle. – Naudotojas gali valdyti sukimo momentair dėl to atsirandančios grįžtamosios jėgos, jei yra tinkamos atsargumo priemonės;Priimta.
b) Laikykite rankas nuo įtaiso pjaustymo dalies. ATASKAITA: Jei įtaisas naudojamas netinkamai, jis gali sužeisti naudotoją.
c) Naudotojas turėtų būti tokioje padėtyje, kadatgal, jie nepasiekiami šlifavimo disko.

Jei prietaisas turi perbrauktą šiukšliadėžės ženklą, tai reiškia, kad gaminys atitinka Europos direktyvos 2012/19/ES taikymo sritį. Susipažinkite su vietinės elektros ir elektroninių atliekų surinkimo reikalavimais. Prašome laikytis vietinių taisyklių. Neišmeskite šio produkto kartu su įprastomis buitinėmis atliekomis. Teisingas seno produkto pašalinimas užkirs kelią galimam neigiamam poveikiui aplinkai ir žmonių sveikatai.

Informacija apie gamtinės aplinkos apsaugą

Pakuotėje yra tik būtini elementai. Buvo dedamos visos pastangos, kad būtų galima lengvai atskirti tris pakuotės dalis: kartoną (dėžutę), putų polistireną (apsaugą viduje) ir polietileną (maišelius, apsauginį lapą). Prietaisas pagamintas iš medžiagų, kurios gali būti perdirbtos ir pakartotinai panaudotos juos išmontavus specializuotoje įmonėje. Laikykitės vietinių pakuočių medžiagų, naudotų baterijų ir nereikalingos įrangos šalinimo taisyklių.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir pakartotinai naudoti.

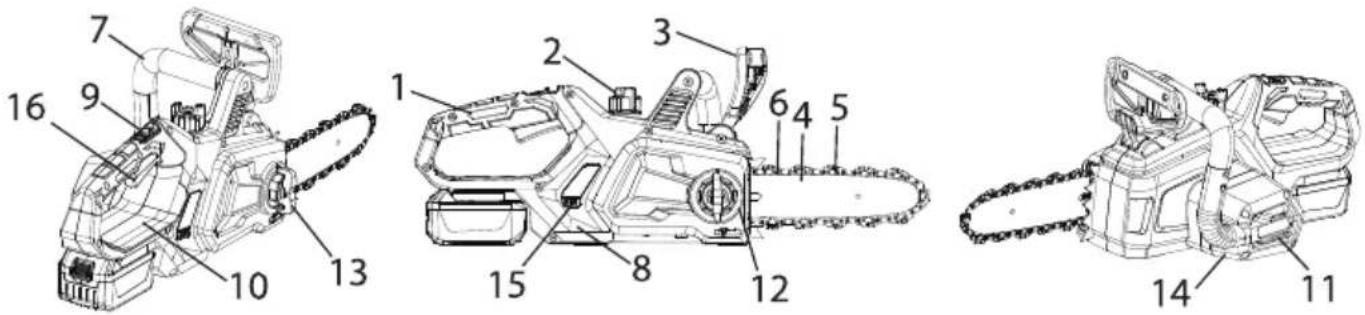

Elektrinio grandininio pjūklo konstrukcija.

1. Rankena
2. Grandinės tepimo alyvos bakas
3. Grandinės stabdžio svirtis
4. Kreipiančioji
5. Grandiné.
6. Kreiptuvo tepimo angos
7. Pagalbinė rankena

8. Korpusas

9. Jungiklio blokados mygtukas

10. Pirštu apsauga
11. Oro filtro korpusas
12. Grandinės įtempiklis (SDS)
13. Pavaros transmisijos dangčio tvirtinimo veržlė
14. Pavaros transmisijos dangtis
15. Alyvos lygio langas
16. Jungiklis

Akumuliatoriaus jdėjimas

Patarimas: Naudojant prietaisui netinkamus akumuliatorius, gali sutrikti prietaiso veikimas arba jis gali būti sugadintas.

Norėdami įdėti akumuliatorių į rankeną, stumkite ją tol, kol išgirsite užrakto mechanizmo užsifiksavimą (akumuliatorius turi būti vienoje plokštumoje su prietaiso kraštu)

Baterijos tipas: 18 V Li-jonas; BP1840 4, 0 Ah, BP1850 5, 0 Ah rekomenduojama (nejtraukta)

MAŠINOS PARUOŠIMAS DARBUI

Gamintojo tiekiamas grandininis pjūklas iš dalies yra išmontuotas. Informacija apie grandinės keitimo procedūrą, kreiptuvo montavimą, montavimo brėžiniai leis surinkti ir paruošti pjūklą darbui.

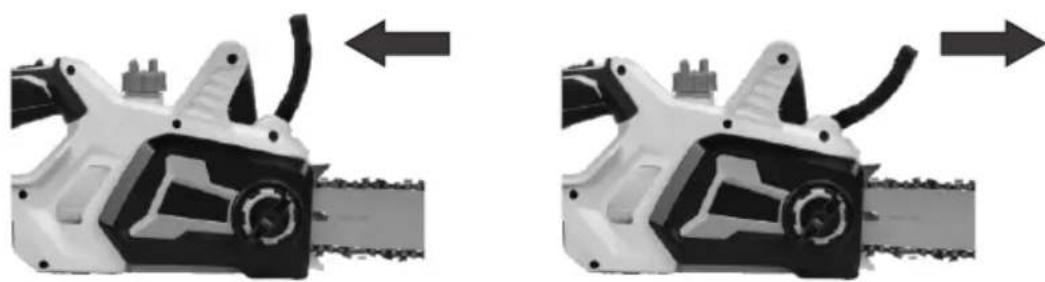

GRANDINĖS STABDŽIO VEIKIMAS

Saugos stabdys skirtas nedelsiant sustabdyti pjūklo grandinę, kai ji atšoka. Stabdys yra paruoštas naudoti, kai jis yra vertikalioje padėtyje.

Prieš kiekvieną pjūklo naudojimą patikrinkite grandinės stabdžio veikimą pastumdami svirtį i priekį.

Aptikę stabdžių gedimą, pateikite pjūklą į techninės priežiūros centra. Nenaudokite pjūklo, kai neveikia apsauginis stabdys.

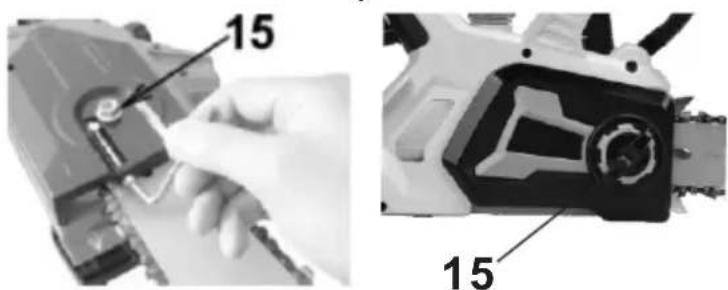

KREIPTUVO IR GRANDINĖS ĮDĖJIMAS

Prieš montuodami/nuimdami kreiptuvą ir grandinę, įsitikinkite, kad įrenginys yra atjungtas nuo maitinimo šaltinio. Nustatykite grandinės stabdį į vertikalią padėtį.

Ypač atsargiai atlikdami veiksmus su grandine, nes ji labai aštri. Rekomenduojama naudoti apsaugines pirštines.

Prieš montuodami grandinę ir kreiptuvą, patikrinkite dantų kryptį. Ant pjūklo korpuso yra informacija apie tinkamą kryptį.

Norèdami nuimti grandinę:

Atsukite dangčio tvirtinimo veržlę. Nuimkite pavaros transmisijos dėžės dangtį. Atlaisvinkite grandinės įtempimą, kiek įmanoma pasukdami įtempimo varžtą prieš laikrodžio rodyklę. Įdėkite grandinę į kreiptuvo griovelį, atkreipdami dėmesį į dantų kryptį, kad ji atitiktų informaciją ant korpuso.

Uždėkite kreiptuvą ir grandinę prie tvirtinimo detalių taip, kad grandinės perdavimo grandys būtų varomojo rato dantyse, varžto galvutė būtų kreiptuvo išilginėje angoje, o slydimo įtempiklio kaištis -kreiptuvo angoje.

Rekomenduojama keisti kreiptuvo padėtį kas 5 veikimo valandas, kad viršutinis ir apatinis kraštai būtų nusitrintų tolygiai.

Kiekvieną kartą patikrinkite, ar alyvos kanalas yra švarus ir užtikrina laisvą alyvos tekėjimą.

GRANDINÈS ITEMPIMAS

Prieš pradėdami darbą, įtempkite grandinę. Norėdami tai padaryti, naudokite grandinės įtempimo veržlę. įtempkite grandinę pagal laikrodžio rodyklę.

Patikrinkite, ar grandinė yra kreiptuvo angoje.

Priveržkite grandinės tvirtinimo varžtą pagal laikrodžio rodyklę, kol grandinė bus pakankamai jtempta. Tada priveržkite blokavimo veržlę.

Tinkamai įtemptą grandinę galima pakelti kreiptuvo viduryje iki maždaug 3-4 mm aukščio.

GRANDINÈS TEPIMAS

Prieš pradėdami darbą patikrinkite grandinių tepimo alyvos bako lygį (2). Jei alyvos lygis matomas bako langelio apačioje, jį reikia papildyti.

Atsukite alyvos bako dangtelį, įpilkite grandinės tepimo alyvos į baką. Rekomenduojama, kad alyvos lygis užpildytų visą alyvos bako langą. Įpylę alyvos, priveržkite bako dangtelį ir nuvalykite įrenginio korpusą, kad jame nebūtų purvo ir jis būtų slidus.

Kas 30 veikimo minučių patikrinkite alyvos kiekį bake.

Nenaudokite pjūklo, kai bake nėra alyvos. Grandinės tepimo alyva netiekiamą kartu su įrenginiu.

GRANDININIO PJUKLO IJUNGIMAS IR ISJUNGIMAS

Suimkite pjūklą dešiniąja ranka už rankenos, kad ji būtų apimta nykščiu. Atleiskite grandinės stabdį. Nykščiu nuspauskite ir laikykite blokados mygtuką, o rodomuoju pirštu nuspauskite ir laikykite jungiklj. Pjūklas įsijungs ir grandinė suksis.

Norėdami išjungti pjūkla, atleiskite jungiklio mygtuką. Grandinė sustos. Ijunkite grandinės stabdį, kad išvengtumėte atsitiktinio įsijungimo.

PJOVIMAS – BENDROSIOS GAIRES

Po 15 minučių darbo reikia padaryti 15 minučių pertrauką

Prieš pradėdami darbą ir pjaudami, perskaitykite saugos taisykles. Yra atmetimo galimybė, pjūklas gali būti atmestas j naudotojo pusę. Sunkaus ar mirtino nelaimingo atsitikimo pavojus.

Pradėkite pjauti, kai pjūklas pasieks visą greitį.

Nepjaukite aplink viršutinj kreiptuvo viršūnės ketvirtį esančia dalimi.

Pjovimo metu nenaudokite didelio spaudimo. Lengvai spauskite, kai pjūklas veikia didžiausiu greičiu.

Jei kreiptuvas jstrigo ruošinyje, netraukite jo per stipriai, naudokite pleištą arba svirtj.

Visada užtikrinkite gerą atramą kojoms. Negalima stovėti ant medžių rąstų. Saugokitės, kad pjaunamas rąstas nenuriedėtu.

Saugokitės pjaunamos šakos atšokimo.

GENÉJIMAS

Genėjimas reiškia šakų pašalinimą nuo nukirsto medžio.

Kamieną laikančias šakas reikia nupjauti tik nupjovus kamieną.

ltemptas šakas reikia pjauti iš apačios j viršų, kad pjūklo kreiptuvas neužstrigtų.

RASTU PJOVIMAS

Atsižvelkite į įtempio kryptį rąsto viduje. Pjovimas turi baigtis priešingoje rąsto įlinkio krypties pusėje. Tai neleis kreiptuvui užstrigti.

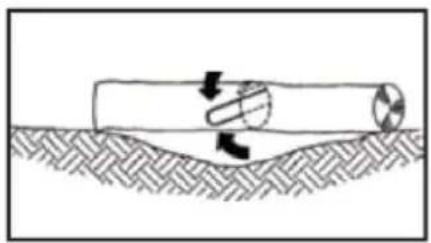

Jei medis guli ant žemės, įpjaukite iki pusės, tada apsukite rąstą ir nupjaukite bei užbaikite pjūvj iš kitos pusės.

Jei medis dedamas ant atramos vienoje pusėje, pirmiausia pjaukite nuo apačios iki 1/3 kamieno skersmens, tada baikite pjauti iš viršaus. Jei kamienas atremtas abiejose pusėse, pradėkite nuo viršaus, nupjaukite iki 1/3, tada užbaikite pjaudami iš apačios.

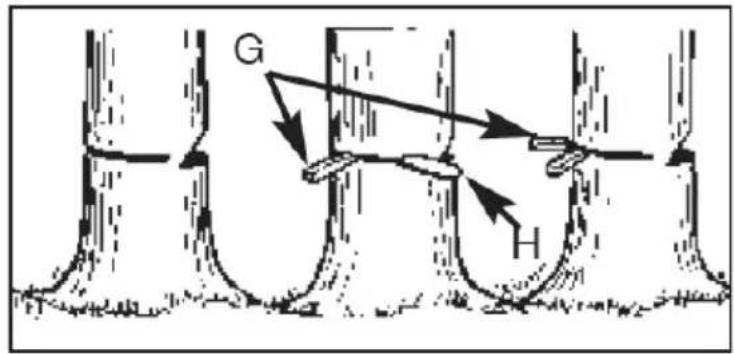

Prieš nukertant medj reikia atlikti stebėjimus. Atsižvelgiant j medžio palinkimą, vėjo kryptj, sunkesnių šakų vietą, reljefo nuolydį nustatykite medžio kritimo kryptj. Apsaugokite teritoriją ir įvertinkite, ar krintantis medis nepadarė žalos turtui. Patikrinkite, ar evakuacijos maršrute nėra klūčių.

Maži medžiai, kurių kamieno skersmuo mažesnis nei 15 cm, gali būti kertami vienu kirtimu. Tuo atveju, kai kamienas yra storesnis, turėtų būti atlikta prapjova.

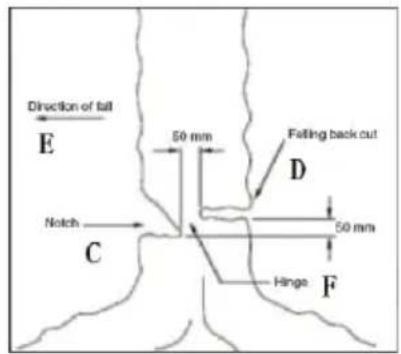

Iškirpkite iki 1/3 medžio gylio toje pusėje, į kuria jis turi nukristi. Atlikite įpjovą šiek tiek aukščiau nei įpjova priešingoje įpjovos pusėje.

VALYMAS IR PRIEŽIŪRA

DÉMESIO! Prieš valydami arba atlikdami techninę priežiūrą įsitikinkite, kad įrenginys yra išjungtas ir atjungtas nuo maitinimo šaltinio.

Baigus darba, jrenginj reikia išvalyti nuo šiukšlių ir dulkių.

Naudokite minkštą šepetėlj, teptuką arba šluostę, kad pašalintumėte dulkes nuo korpuso.

Leidžiama valyti drėgnu skudurėliu, jei įrenginys nedelsiant išdžiovinamas. Metalinius elementus reikia apsaugoti alyva.

Reguliariai valykite ventiliacijos angas. Naudokite suslėgta orą arba dulkių siurblį.

Kas 5 darbo valandas reguliariai tikrinkite kreiptuvo ir grandinės būkle. Pašalinkite pjuvenas iš kreiptuvo griovelio ir alyvos angos. Sutepkite grandinės kreiptuvą per kreiptuvo tepimo angą (6).

Atkreipkite dėmesį, kad grandinė visada yra aštri. Jei naudojamas pjūklas su neaštria grandine, kreiptuvas ir kiti įrenginio struktūriniai elementai dévisi greičiau. Kraštutiniais atvejais grandinė gali nutrūkti. Rekomenduojama galąsti grandinę profesionalios priežiūros centruose.

Jei jrenginys laikomas ir nenaudojamas, jis turi būti laikomas gerai vėdinamoje patalpoje, be drėgmės ir apsaugotas nuo dulkių. Nepamirškite uždengti pjovimo įtaiso dangtelio ir laikykite mašiną vaikams nepasiekiamoje vietoje.

TECHNINIAI DUOMENYS

ELEKTRINIS GRANDININIS PJÜKLAS
Tipas, modelis	CS3120	CS4120
Fiksatoriaus ilgis	32,5cm 35,3 cm
Grandinés tipas	3/8 col. žemas profilis 0,050 col.
Grandinės grandžių skaičius	40 vnt.	45 vnt.
Grandinės stūmimo greitis	5,7 m/s	4,95 m/s
Sukimosi greitis be apkrovos	3000 aps./min. 2600 aps./min.
Alyvos bako talpa	300 ml
Grandinės stabdys	0.12 s
Garso slėgio lygis, matavimo neapibrėžtis	LpA=95.5 dB(A), K= 3 dB	LpA=96,4 dB(A), K= 3 dB
Mašinos perduodamų vibracijų, veikiančių operatoriaus viršutines galūnes, vertė	priekinė rankena a front_hv, eq = 5,682 m/s ^2 galinė rankena a rear_hv, eq = 4,695 m/s ^2 K= 1.5m/s ^2
Garantuotas akustinės galios lygis LWA	107 dB(A)
Svoris	3.06 kgs 3.16 kgs
Pagaminimo metai	Ant informacinės lentelės.
Baterijos tipas	18 V Li-jonas; BP1840 4, 0 Ah, BP1850 5, 0 Ah rekomenduojama (nejtraukta)
