Gaminio tipas	Belaidis žoliapjovė
Prekės ženklas	Blaupunkt
Modelis	CT5010
Įtampa	18 V
Pjovimo plotis	230 mm (2 pusės)
Siūlo skersmuo	1,2 mm
Tuščiosios eigos greitis	10 000 aps./min.
Akumuliatoriaus tipas	18V Li-Ion (BP1820 2,0 Ah, BP1840 4,0 Ah rekomenduojama, BP1850 5,0 Ah)
Akumuliatorius pridėtas	Ne
Teleskopinis stiebas	Taip, reguliuojamas ilgis
Pjovimo ratas	Taip
Krašto pjovimo funkcija	Taip
Sukiojama pjovimo galvutė	Taip, reguliuojamas kampas
Sukiojama pagalbinė rankena	Taip
Gėlių apsauga	Taip, plieninė viela
Matmenys (ilgis x plotis x aukštis)	17,8 x 16,3 x 91,5 cm
Svoris	1,9 kg
Garso slėgio lygis (LpA)	76,5 dB(A) (K=3 dB)
Triukšmo lygis darbo metu	Iki 86,6 dB(A) (K=3 dB)
Vibracijos emisija (ah)	92 dB(A) (Km=1,5 m/s²)
Leistinas darbo laikas	35 minutės
Rankinis siūlo ilgio reguliavimas	Taip, per ritės mygtuką
Automatinis siūlo padavimas	Taip, bakstelėjus pjoviklį į žemę
Suderinamas su plastikiniais peiliukais	Taip, keičiamas
Valymas	Nuvalyti švaria šluoste, šepetėliu arba suslėgtu oru; nenaudoti tirpiklių
Saugumo savybės	Išjungimo užraktas, apsauginis dangtelis, gaubtas, rekomenduojama naudoti ausų/akių apsaugą

Dažnai užduodami klausimai - CT5010 BLAUPUNKT

Kaip sureguliuoti teleskopinio stiebo ilgį?

Pasukite fiksavimo įtaisą (7) pagal laikrodžio rodyklę, ištraukite teleskopinį stiebą (6) iki norimo ilgio, tada perjunkite fiksavimo mechanizmą priešinga kryptimi ir priveržkite pagal laikrodžio rodyklę.

Kaip pakeisti ritę?

Išimkite akumuliatorių. Paspauskite pažymėtus taškus ant ritės dangtelio (15) ir nuimkite jį. Išimkite seną ritę (16). Įdėkite naują ritę su siūlų galais per metalinius akutės ant dangtelio. Įsitikinkite, kad spyruoklė yra lizde (13). Pritvirtinkite dangtelį, sulygiuodami pažymėtus taškus su įdubomis ant ritės laikiklio (14) ir užspauskite į vietą.

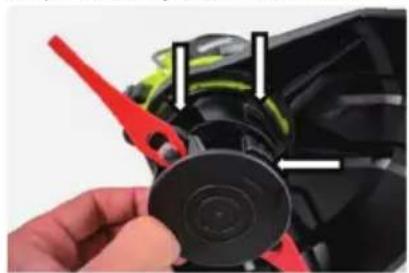

Kaip pereiti prie plastikinių peiliukų?

Išimkite monofilamentinę ritę (16) ir ritės dangtelį (15). Įdėkite pakeitimo galvutę su plastikiniais peiliukais (18) į ritės laikiklį (14), užtikrindami spyruoklės lizdo suderinimą. Užspauskite į vietą.

Kaip pakeisti plastikinius peiliukus?

Suimkite plastikinį peiliuką (19) ir stumkite jį link pakeitimo galvutės, tada traukite aukštyn. Norėdami pritvirtinti naują peiliuką, įdėkite jį į galvutės užkabas ir traukite link savęs, kol užsifiksuos.

Kaip rankiniu būdu sureguliuoti siūlo ilgį?

Išimkite akumuliatorių. Paspauskite ritės mygtuką (17) ir traukite siūlo galą iki norimo ilgio. Atleiskite mygtuką. Perteklinis ilgis bus automatiškai nupjautas paleidžiant pjoviklį.

Kaip veikia automatinis siūlo padavimas?

Kol pjoviklis veikia, trumpai bakstelėkite pjoviklio galvutę į žemę. Siūlas automatiškai pailgės. Venkite per ilgai spausti, kad neištuštėtų ritė.

Koks akumuliatorius suderinamas su CT5010?

Pjoviklis naudoja 18 V Li-Ion akumuliatorius iš Blaupunkt: BP1820 (2,0 Ah), BP1840 (4,0 Ah rekomenduojamas) arba BP1850 (5,0 Ah). Akumuliatorius nepridedamas.

Kaip valyti ir prižiūrėti pjoviklį?

Po kiekvieno naudojimo pašalinkite augalų likučius ir suslėgtą masę. Valykite ventiliacijos angas ir variklio korpusą švaria šluoste, šepetėliu arba suslėgtu oru. Nenaudokite valymo priemonių ar tirpiklių. Venkite vandens patekimo į įrenginį. Patikrinkite varžtų priveržimą po pirmųjų 2 naudojimo valandų ir periodiškai.

Kokių saugumo priemonių turėčiau imtis?

Visada atjunkite akumuliatorių prieš atlikdami techninę priežiūrą. Dėvėkite apsauginius akinius (EN 166), ausų apsaugą, apsaugines pirštines ir neslystančius batus. Nenaudokite lietuje ar drėgnomis sąlygomis. Laikykite vaikus ir pašalinius asmenis bent 15 m atstumu. Nedėvėkite laisvų drabužių ar papuošalų. Venkite dirbti pavargę arba veikiami įtakos.

Kaip išmesti gaminį?

Perbraukto šiukšliadėžės ant ratų simbolis reiškia, kad gaminys yra padengtas ES direktyva 2012/19/ES. Neišmeskite su buitinėmis atliekomis. Pristatykite į vietinį elektrinių ir elektroninių gaminių surinkimo punktą.

NAUDOJIMO INSTRUKCIJA CT5010 BLAUPUNKT

Siekdami pasiekti didžiausią pasitenkinimą, mégautis gaminio efektyvumu ir sužinoti visas jo savybes ir funkcijas, prieš naudodami šį gaminį perskaitykite šią instrukciją.

Prieš naudodami jrenginj, perskaitykite naudojimo instrukciją ir laikykitės joje pateiktų nurodymų. Gamintojas neatsako už žalą, atsiradusią dėl prietaiso naudojimo ne pagal paskirtį arba netinkamo jo naudojimo.

Naudojimo instrukciją reikia saugoti, kad ja būtų galima naudotis ir vėliau naudojant gamini.

• Prietaisas namų vartojimui. Nenaudoti ne pagal paskirtį.
• Prietaisą reikia prijungti tik prie lizdo pagal charakteristika specifikacijos lentelėje.
• Isitikinkite, kad bendras energijos suvartojimas visų prietaisų prijungtų prie sieninio lizdo neviršija maksimalios saugiklio apkrovos.
• Jei naudojate ilgintuvą įsitikinkite, ar bendras prijungtų prie lygintuvo įrenginių galios suvartojimas neviršija ilgintuvo parametrų. Ilgintuvo kabelis turi būti padėtas taip, kad išvengti atsitiktinių patraukimų ir užkliuvimų.

- Neleiskite, kad prietaiso maitinimo kabelis kabotų ant stalo ar lentynos briaunos arba kad liestų karštą paviršių.

- Prietaisas nėra skirtas valdyti su išoriniu laikmačiu, atskiru valdymo pultu ar kitu įrenginiu, kuris gali automatiškai jjungti prietaisą.

- Prieš priežiūros darbus reikia visada atjungti prietaisą nuo elektros šaltinio.

- Atjungiant maitinimo kabelj reikia visada ištraukti jj iš lizdo laikant už kištuko. Niekada negalima atjungti maitinimo kabelio traukiant už kabelio, nes taip galima sugadinti kištuką arba kabelj, kraštutiniais atvejais gali netgi sukelti mirtiną elektros šoką.

- Negalima palikti jjungto i lizdą prietaiso be priežiūros.

- Nemerkite prietaiso vandenyje ar kitame skystyje.

- Prietaisas turi būti reguliariai valomas pagal rekomendacijas aprašytas dalyje: Prietaiso valymas ir priežiūra.

- Nedėkite prietaiso arti šilumos šaltinių, liepsnos, elektrinio šildomojo elemento ar ant karštos orkaitės. Nedėkite ant jokio kito prietaiso.

- lrenginys negali būti naudojamas vaikų. lrenginį ir laidą laikyti atokiau nuo vaikų lrenginiu gali naudotis fiziškai ir protiškai riboti asmenys bei asmenys neturintys patirties ir nežinantys jrenginio, jei bus užtikrinta priežiūra ir mokymai apie saugų jrenginio naudojimą, taip kad susijusi su prekės naudojimu rizika būtų suprantama.

- Būkite itin atsargūs naudojant prietaisą, kai netoliese yra vaikai ar namų gyvūnai. Neleiskite vaikams žaistu su prietaisu.

• Nenaudoti prietaiso netoli degių medžiagu.

- Saugokite prietaisą nuo oro sąlygų veikimo (lietaus, saulės ir pan.) bei nenaudokite padidintos drėgmės sąlygose (vonios kambarys, drėgni vasarnamiai).

- Periodiškai tikrinkite maitinimo kabelio būklę. Jei neatjungiamas maitinimo kabelis bus sužalotas, tai turi būti jis iškaičiamas pas gamintoją ar specializuotame servise arba kvalifikuoto asmens dėl pavjoaus išvengimo. Nenaudokite prietaiso su sugadintu maitinimo kabeliu, kištuku ar jei buvo jis numestas ar sužalotas kokiu nors kitu būdu arba veikia netinkamai. Netaisykite prietaiso savarankiškai, nes tai gali sukelti elektros šoką. Sugadintą prietaisą atiduokite į atitinkamą servisą dėl patikrinimo arba taisymo. Visi taisymai gali būti atliekami tik autorizuotuose servisuose.

Neatitinkamai atliktas taisymas gali sukelti vartotojui rimtą pavoju.

- Naudokite originalius arba gamintojo rekomenduojamus prietaiso priedus. Gamintojo nerekomenduojamų priedų naudojimas gali sukelti žalas bei pavojų.

- Laikykite savo darbo vietą tvarkingą ir gerai apšviestą.

• Netvarkingumas ir nepakankamas apšvietimas sukelia nelaimingų atsitikimų.
• Nenaudokite elektrinių įrankių potencialiai sprogioje aplinkoje, t. y. ten, kur yra degių skysčių, dujų ar dulkių.
• Akimirka neatidumo gali sukelti įrankio valdymo praradimą.
• Jei galima prijungti elektrinius įrankius prie dulkių nusiurbimo arba surinkimo įrankių, patikrinkite, ar jie pritvirtinti ir tinkamai veikia. Naudojant tokius elektrinius įrankius sumažina pavojaus dėl dulkių riziką.
• Nesilenkite per toli naudodami elektriniu įrankiu. Išlaikykite stabilią laikyseną ir pusiausvyrą. Dėl to galėsite geriau valdyti elektrinį įrankį ištikus nenumatytiems atvejams.
• Stenkitės netyčia nejjungti elektrinio įrankio. Prieš prijungdami elektrinį įrankį prie elektros tinklo, įsitikinkite, kad maitinimo išjungiklis yra išjungtoje padėtyje (OFF). Elektrinį įrankį nešant pirštu ant gaiduko arba prijungiant elektrinį įrankį prie tinklo įjungus elektrinį įrankį, gali sukelti nelaimingus atsitikimus.
• Dévěkite tinkamus drabužius. Nedirbkite dévědami laisvus drabužius ir nenešiokite papuošalų dirbdami. Plaukus, drabužius ir pirštines laikykite toliau nuo judančių dalių. Judančios elektrinio įrankio dalys gali sugriebti ir įtraukti laisvus drabužius, papuošalus ar ilgus plaukus.
• Prieš paleisdami elektrinį įrankį, išimkite iš jo visus veržliarakčius arba įrankius. Prie besisukančios elektrinio įrankio dalies vis dar prijungtas įrankis arba veržliaraktis gali sukelti sužalojimą.
• Dirbdami su elektriniais įrankiais būkite atsargūs, susikaupkite atlikdami darbą ir vadovaukitės sveika nuovoka. Nenaudokite elektrinio įrankio, kai esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų. Net akimirka neatidumo naudojant elektrinius įrankius gali sukelti rimtą nelaimingą atsitikimą.
  • Saugokite vaikus nuo darbo zonos ir NELEISKITE vaikams

traukti maitinimo laido – tai gali sukelti rimtą sužalojimą.

• Prieš atlikdami bet kokius reguliavimus, keisdami priedus arba laikydami elektrinius įrankius, pasukite maitinimo jungiklį i išjungimo padėtį, kad atjungtumėte elektrinį įrankį nuo maitinimo šaltinio. Tokios prevencinės priemonės sumažina elektrinio įrankio netyčinio jjungimo riziką.
• Isitikinkite, kad ventiliacijos angose néra nuosédu.
• Prietaisą galima naudoti tik sausoje, gerai apšviestoje aplinkoje.
• Šio įrankio neturėtų naudoti jaunesni nei 16 metų asmenys.

	Perskaitykite naudojimo instrukciją.		Naudokite ausų apsaugą
	Bendro pobūdžio įspėjimai		Mūvėkite apsaugines pirštines
	Gaisro pavojus		Dėvėkite apsauginę aprangą
	Elektros smūgio pavojus		Dėvėkite apsauginę kaukę
	Dėvėkite apsauginius akinius		Taikykite kvėpavimo takų apsaugą

1 lspėjimas apie pavojų. Būkite ypač atsargūs.
2 Svarbu, perskaitykite instrukcijas ir atsižvelkite i jspėjimus.
2 Dévékite apsauginius akinius.
3. Naudokite apsaugines ausines.
4. Prieš remontą ar techninę priežiūrą visada atjunkite nuo maitinimo šaltinio. Jei kabelis pažeistas, nedelsdami ištraukite kištuką iš elektros lizdo.
5. Nenaudokite žoliapjovės lyjant lietui arba esant drėgnoms sąlygoms.
6. Žoliapjovę laikykite tvirtai ir valdykite abiem rankomis.

Darbo vietos sauga

• Darbo vietą laikykite tvarkingą ir gerai apšviestą. Netvarka ir prastas apšvietimas prisideda prie nelaimingu atsitikimu.
• Prieš pradėdami darbą paruoškite ir išvalykite teritoriją, pašalinkite nuo žemės visus kyšančius akmenis, šakas, laidus ir kitus pašalinius daiktus, ant kurių galima užkliūti.
• Būkite ypač atsargūs, jei dirbate nuožulnioje vietovėje ar šlaituose. Nenaudokite elektra varomos mašinos sprogioje aplinkoje, kurią sudaro degūs skysčiai, dujos ar dulkės.
• Nenaudokite žoliapjovės ekstremaliose gaisro ar sprogimo pavojaus vietose. Žoliapjovė nėra apsaugota nuo vandens. Dirbant lietui lyjant arba drėgnoje aplinkoje kyla elektros smūgio pavojus.
• Neleiskite vaikams ar stebėtojams būti tose vietose, kur naudojamas elektra varomas prietaisas. Palikite elektra varoma sodo jrenginį atokiau nuo pašalinių asmenų.
• Už nelaimingus atsitikimus ar pavojus, kylančius kitiems asmenims ar aplinkai, atsako operatorius arba naudotojas.

Elektros sauga

• Prietaisą prijunkite tik prie lizdo, kurio charakteristikos atitinka vardinėje plokštelėje nurodytas vertes. Nelaikykite elektra maitinamos įrangos veikiamos lietaus ar drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūqio pavojus.
• Nejtempkite jungiamuju kabeliu.
• Niekada nenaudokite jungiamojo kabelio nešiodami, traukdami elektra varomą įrangą arba traukdami kištuką iš lizdo.
• Jungiamajj kabelj laikykite atokiau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipynę jungiamieji kabeliai didina elektros smūgio

pavoju.

• Elektros mašinų ir įrangos saugos taisyklės
• DĖMESIO: prieš montuodami arba naudodami prietaisą, būtinai perskaitykite naudojimo instrukciją ir ypač saugos naudojimo instrukciją.

- Saugokite instrukcijas ir perduokite jas būsimiems prietaiso naudotojams. Nesilaikant nurodytų saugos instrukcijų ir įspėjimų, gali ištikti elektros smūgis, kilti gaisras arba sunkiai susižaloti.

- Neleiskite vaikams ar jauniems žmonėms naudotis prietaisu.

- Asmenys, nesusipažinę su naudojimo instrukcijomis, neturėtų įrengti, prižiūrėti ar naudoti prietaiso. Šis prietaisas neskirtas naudoti asmenims, kurių fizinės, jutiminės ar protinės galimybės yra ribotos arba kurie neturi patirties ar žinių apie prietaisą, nebent jie būtų prižiūrimi už jų saugumą atsakingų asmenų arba laikytųsi jų pateiktų naudojimo instrukcijų.

Žmonių sauga

- Nenaudokite žoliapjovės, jei jaučiatės pavargę arba esate apsvaigę nuo alkoholio, narkotikų ar vaistų. Naudojant prietaisą reikia visiškai susikaupti ir būti atsargiems. Akimirka neatidumo naudojant elektrinį įrankį gali sukelti nelaimingą atsitikimą ir dėl to sunkiai susižaloti arba sugadinti turtą.

- Būtina dėvėti asmenines apsaugos priemones. Visada dėvėkite prigludusius apsauginius akinius (pagal standartą EN 166 arba kitas nacionalines taisykles). Dėvėkite ausų apsaugos priemones, nes įranga veikia garsiai. Taip pat rekomenduojama naudoti apsaugines priemones, pavyzdžiui, kaukę nuo dulkių, neslidžius apsauginius batus su batviršiais, apsaugines pirštines.

• Dévékite prigludusius drabužius. Laisvi drabužiai, papuošalai, šalikai gali įsipainioti į judančias žoliapjovės dalis, o tai gali sukelti pavojingų nelaimingų atsitikimų. Jei naudotojas turi ilgus plaukus, jie turėtų būti pritvirtinti ir surišti.
• Veikimo metu prietaisas dideliu greičiu gali išmesti įvairius daiktus, pjuvenas, medienos gabalus. Kyla pavojus susižeisti. Rekomenduojama naudoti tinkamus drabužius.
• Prieš paleisdami elektrinį įrankį, išimkite visus veržliarakčius ir kitus įrankius, naudotus prietaisui reguliuoti. Palikę veržliaraktį besisukančioje elektrinio įrankio dalyje, galite susižeisti.
• Venkite dirbti nenatūralioje kūno padėtyje. Užimkite taisyklingą ir stabilią laikyseną, kad išvengtumėte galimybės prarasti pusiausvyrą. Tai leis geriau valdyti elektrinį įrankį nenuspėjamose situacijose.
• Venkite netyčinio paleidimo. Prieš imdami ar nešdami įrangą įsitikinkite, kad maitinimo laidas atjungtas nuo elektros tinklo ir jungiklis yra išjungimo padėtyje. Nešdami elektra varomą įrangą su pirštu ant jungiklio arba jungdami prie elektros tinklo esant jjungtam jungikliui, galite patirti nelaimingą atsitikimą. Laikykite rankas ir kojas atokiau nuo judančių (besisukančių) žoliapjovės dalių.
• Laikykitės saugaus atstumo nuo pašalinių asmenų Nepaisant iš esmės saugios konstrukcijos, apsauginių priemonių ir papildomų apsaugos priemonių naudojimo, dirbant visada išlieka liekamųjų sužalojimų rizika.
• Žoliapjovei valyti nenaudokite ploviklių ar alkoholio.
• Nenaudokite priedų, kurie nėra specialiai skirti žoliapjovei ir kuriuos rekomenduoja gamintojas. Tai, kad prie elektrinio įrankio galima pritvirtinti priedą, nėra saugaus naudojimo garantija.

- Elektrinio įrankio priedų sistema turi atitikti elektrinio įrankio matmenis. Netinkamų matmenų darbo įrankiai negali būti pakankamai apsaugoti ar kontroliuojami.

- Būtina naudoti asmenines apsaugos priemones. Priklausomai nuo darbo pobūdžio, dėvėkite visą veidą dengiančią apsauginę kaukę, apsauginius akinius, pvz. Saugokite akis nuo darbo metu susidarančių ore esančių svetimkūnių. Kvėpavimo takus nuo ore esančių dulkių ir garų saugokite dulkiaveidėmis kaukėmis. Ilgalaikis triukšmo poveikis gali sukelti klausos praradimą.

- Laikykite pašalinius asmenis saugiu atstumu nuo žoliapjovės veikimo zonos. Visi, esantys šalia veikiančio elektrinio įrankio, privalo naudoti asmenines apsaugos priemones. Ruošinių atplaišos ar sulūže darbo įrankiai gali atsitrenkti ir sužaloti net ir už artimiausios veikimo zonos ribų.

- Reguliariai valykite įrangos ventiliacijos angas.

- Laikydami žoliapjovę už pagrindinės rankenos, nukreipkite ją pagalbine rankena.

- Visada išjunkite žoliapjovę, kai: - jis paliekamas be priežiūros, - prieš reguliavimo ir techninės priežiūros darbus, - atsitrenkus į pašalinį daiktą, - pajutus nejprastą įrangos vibraciją.

• Bendroji informacija

- Jrenginys skirtas naudoti tik namų sode, laikantis šioje naudojimo instrukcijoje pateikto aprašymo ir saugos taisyklių. Išjungus žoliapjovę, liniuotė / ašmenys dar kurį laiką sukasi. Prieš vėl jjungdami prietaisą palaukite, kol variklis ir linija / ašmenys visiškai sustos. Nejjunginėkite ir neišjunkite žoliapjovės trumpais intervalais.

- Žoliapjovės operatorius turėtų dėvėti tinkamą avalynę

neslystančiais padais ir ilgas kelnes, kad apsaugotų kojas.

Nedirbkite basomis arba avédami šlepetes ar sandalus.

Žoliapjovę visada naudokite abiem rankomis. Žoliapjove naudokitės tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.

Prieš ijungdami mašiną

Patikrinkite žoliapjovės būklę ir įsitikinkite, kad nė viena sudedamoji dalis nėra pažeista, o virvės rité arba ašmenys yra tinkamai pritvirtinti ir pritvirtinti. Prieš naudodami žoliapjovę patikrinkite, ar nėra nusidėvėjimo ar pažeidimo požymių, ir, jei reikia, gražinkite ją į įgaliotajį techninės priežiūros centra.

Patikrinkite, ar pašaliniai asmenys ir gyvūnai yra saugiu atstumu nuo žoliapjovės (ne mažiau kaip 15 metrų). Atjunkite žoliapjovę nuo elektros tinklo, kai jos nenaudojate, prieš perkeldami ją į kitą darbo vietą ir prieš atlikdami bet kokius darbus su elektriniu įrankiu (pvz., reguliuodami ar valydami).

NAUDOKITE ASMENINES APSAUGOS PRIEMONES

• Dévékite apsauginius akinius pagal standartą En166
• Naudokite apsaugines kaukes pagal standartą En149
• Naudokite kitas tikslias asmenines apsaugos priemones, priklausomai nuo atliekamų darbų rūšies.

Ikroviklio ir akumuliatoriaus saugos instrukcijos

Norėdami prijungti akumuliatorių įkrovimui, įdėkite jį įkroviklj ir tada prijunkite įkroviklj prie maitinimo šaltinio.

Saugokite jkroviklj nuo lietaus ir drègmès. l'kroviklj galima naudoti tik patalpose.

Laikykite jkroviklj švaru.

Nenaudokite jkroviklio ant degių daiktų ir pagrindų (pvz.,

popieriaus) arba aplinkoje, kurioje yra sprogi ir (arba) degi aplinka.

Įkrovimo metu visada užtikrinkite tinkamą ventiliaciją, nes iš akumuliatoriaus gali ištekėti dūmai arba elektrolitas, jei akumuliatorius sugadintas dėl netinkamo tvarkymo ir (arba) sugadinimo.

Baigę jkrovimą, ištraukite jkroviklj iš sieninio lizdo. Nepalikite jo prijungto prie maitinimo šaltinio ilgiau nei būtina.

Akumuliatorių laikykite ir įkraukite sausoje vietoje ir pasirūpinkite, kad į jį nepatektų vandens.

Akumuliatoriaus jungtis laikykite švarias ir neužterštas.

Saugokite akumuliatorių nuo smūgių, drėgmės ir niekada neatidarinėkite ir mechaniškai nepažeidinėkite akumuliatoriaus.

Norėdami patikrinti akumuliatoriaus įkrovos lygį, atlikite šiuos veiksmus.

Paspauskite akumuliatoriaus bloko mygtuką ir, jei reikia. įkraukite akumuliatorių pagal šviesos diodų skaičių ir numatomą akumuliatorinio įrankio veikimo laiką.

Laikymas

Akumuliatorinius įrankius laikykite sausoje, vaikams nepasiekiamoje vietoje. Saugumo sumetimais prieš sandėliuojant akumuliatorinį įrankį išimkite akumuliatorių bloką. ľdėjus akumuliatorių bloką į akumuliatorinį įrankį, jis greičiau išsikrauna. Saugokite akumuliatorių bloką ir įrankį nuo šalčio, aukštos temperatūros, drėgmės ir vandens.

Neremontuokite pažeisto akumuliatoriaus paketo.

Akumuliatoriaus bloką galima remontuoti pas gamintoją arba įgaliotame techninės priežiūros centre. Akumuliatorių įkraukite tik gamintojo nurodytų parametru įkrovikliais

Laikydami ar naudodami akumuliatorių netinkamomis sąlygomis, galite sukelti elektrolito nuotėkį. Negalima naudoti pažeistų arba modifikuotų akumuliatorių. Pažeisti arba modifikuoti akumuliatoriai gali elgtis nenuspėjamai ir sukelti pavojingų pasekmių. Akumuliatorių laikykite atokiau nuo ugnies ir saugokite nuo karščio. Akumuliatorius gali sprogti veikiamas ugnies arba aukštesnės nei 130 °C temperatūros.

Akumuliatoriaus jdėjimas

Pastaba: Naudojant prietaisui netinkamą akumuliatorių, gali sutrikti prietaiso veikimas arba jis gali būti sugadintas.

Norėdami įdėti akumuliatorių į rankeną, stumkite jį tol, kol išgirsite užrakto mechanizmo užraktą (akumuliatorius turi būti vienoje plokštumoje su prietaiso kraštu).

Jei prietaise yra perbrauktos šiukšliadėžės ženklas, reiškia tai, kad produktas apimtas 2012/19/EU direktyva. Reikia susipažinti su vietiniais reikalavimais dėl elektros ir elektronikos atliekų surinkimo. Reikia veikti pagal vietines taisykles. Nemeskite šio produkto kartu su kitomis namų apyvokos šiukšlėmis. Teisingas senų produktų šalinimas leidžia išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir vėl panaudoti.

Irenginio aprašas:

1. Viršutinė rankena
2. Jjungimo užraktas
3. Pagalbiné rankena
   4 ljungimo ir išjungimo jungiklis
   5 Akumuliatoriaus laikiklis
   6 Teleskopinio stulpo ilgintuvas
   7 Ilgio reguliavimo fiksavimo mygtukas
4. Kampo reguliavimo užrakto mygtukas
5. Žoliapjovės galvutė
6. Atlenkiama apsauginė rankena

11 Apsauginis dangtelis
12 Kreipiamasis ratas
13. Spyruoklès lizdas (nuotraukoje nesimato) 14.
Stacionarus rités laikiklis
14. Nuolat sumontuotas rites laikiklis 14.
15. Rités dangtelis
16. Rités rité
17. Rites mygtukas (siūlų ilgio keitimas)
18. Galvutė su plastikiniais peiliukais
19. Plastikiniai peiliukai

Teleskopinio strypo reguliavimas (6 ir 7)

Norėdami nustatyti norimą teleskopinio strypo ilgį pagal savo ūgį, pasukite fiksatorių (7) pagal laikrodžio rodyklę, tada patraukite teleskopinį strypą

(6) ir užfiksuokite jj judindami fiksatorių (7) priešinga kryptimi.

Tada vėl priveržkite pagal laikrodžio rodyklę.

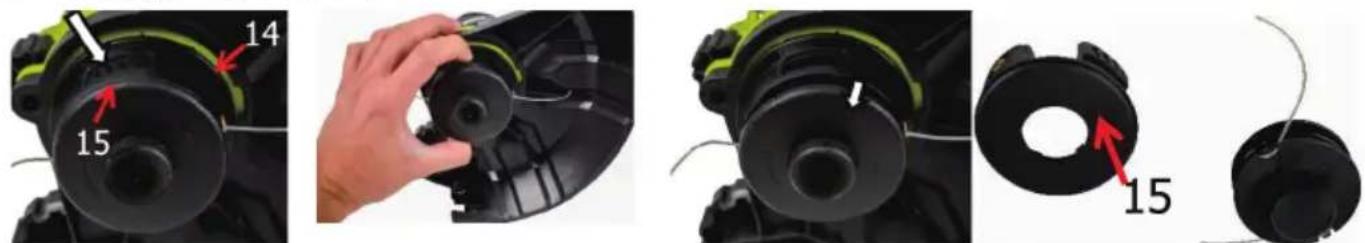

Ritės keitimas:

Norėdami pakeisti rite atsargine galvute su plastikiniais ašmenimis, atlikite toliau nurodytus veiksmus:

1. Ant ritės dangtelio (15) yra du pažymėti taškai, esantys vienas priešais kitą. Paspauskite abu taškus vienu metu ir patraukite ritės dangtelį. (15) nuo fiksuoto ritės laikiklio (14) rodyklės nurodyta kryptimi.

2. Tuomet ištraukite rite (16) iš ritės dangtelio (15).

3. Jei tik keičiate rite (16) nauja, įsitikinkite, kad pirmiausia abu siūlų galus prakišote pro metalines kilpas ant rites dangtelio.

(15) siūla.

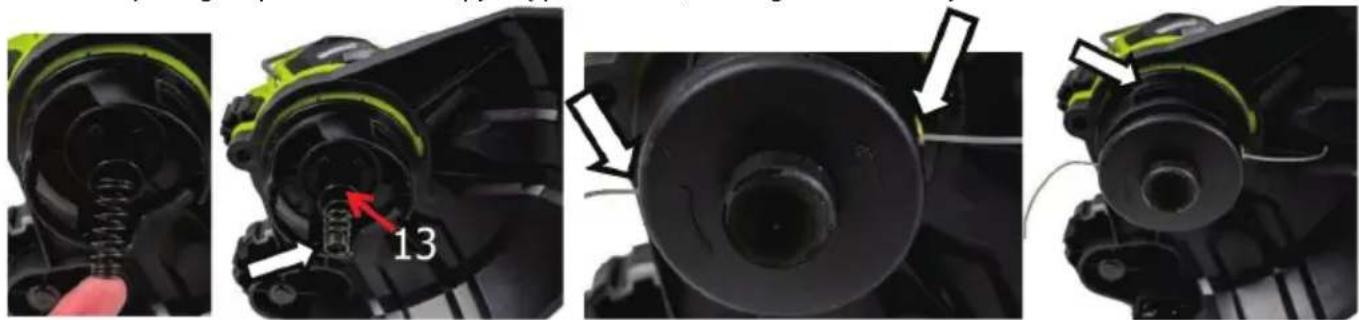

1. Prieš pritvirtindami naują rite (16) kartu su rites dangteliu (15) prie žoliapjovės, įsitikinkite, kad spyruoklė yra tinkamai įstatyta į spyruoklės lizdą (13). Įkiškite šiek tiek platesnį spyruoklės galą į lizdą (13), kuris yra spyruoklės laikiklyje (14).

2. Dabar jdèkite naują rite (16) kartu su ritès dangteliu

(15) su "pažymėtais taškais" į ritės laikiklio (14) įdubas. Kai jie bus pritvirtinti ir ritės dangtelis užfiksuotas, galite pradėti dirbti.

Siūlų ilgį galima keisti rankiniu būdu arba automatiškai.

Rankiniu büdu:

Saugumo sumetimais išimkite akumuliatorių!

Viena ranka paspauskite rites mygtuką (17) ir paeiliui traukite atitinkamą siūlų antgalį iki norimo ilgio.

Baigę reguliuoti siūlo ilgj, atleiskite mygtuką. Jei siūlų ilgis per ilgas, jjungus žoliapjovę ašmenys ties kreipiamuoju ratuku (12) automatiškai sutrumpins siūlus iki reikiamo ilgio.

Automatinis:

Siūlo ilgį galima automatiškai padidinti bet kuriuo metu, kai žoliapjovė veikia, trumpai prispaudus žoliapjovę prie žemės. Siūlas automatiškai išvyniojamas iš ritės naudojant ritės mygtuką (17) PASTABA: per ilgai spaudžiant žoliapjovę prie žemės, labai greitai ištuštėja siūlo ritė.

Vienagyslio siūlo ritės su plastikiniais ašmenimis keitimas

1 Išimkite monofilamentinę rite(16) ir jdėkite pakaitinę galvutę su plastikiniais ašmenimis(18) (nepamirškite išimti akumuliatoriaus):

1. Nuimkite rite(16) kartu su ritès dangteliu(15), kaip aprašyta keičiant rite.

2. Tada pakeiskite plastikinę galvutę (18) su dviem plastikiniais ašmenimis (19).

3. Patikrinkite, ar abu plastikiniai peiliukai (19) gerai priglausti.

4. Įsitikinkite, kad spyruoklė tinkamai įstatyta į lizdą (13) Jei spyruoklė nebeįstatyta arba išlindusi, pataisykite ją.

5. Tada jdėkite pakaitinę galvutę (18).

6. Idèkite" j rites laikiklio (14) jdubas.

Kai jie teisingai sumontuoti ir keičiamoji galvutė užfiksuota, galite pradėti dirbti.

Plastikinius jdeklus (19) galima lengvai pakeisti. Keičiamosios galvutės (18) nuimti nereikia.

Suimkite plastikinį peiliuką ir stumkite jį link keičiamosios galvutės. Tada tiesiog patraukite plastikinį peiliuką (19) į viršų.

Norėdami pritvirtinti naujus plastikinius peiliukus (19) prie keičiamosios galvutės (18), tiesiog įstatykite juos į galvutės fiksatorius, kaip parodyta toliau pateiktose iliustracijose, ir patraukite plastikinius peiliukus (19) į save.

Šlapios žolės nepjaukite. Geriausi pjovimo rezultatai pasiekiami, kai žolė yra sausa. Prailginimo laidą veskite per rémą į galą, užtikrindami, kad pjaunant jis visada būtų už naudotojo. Laikykite įrenginį 20 laipsnių kampu pjaunamos žolės atžvilgiu, judindami jį svyruojančiais judesiais į kairę ir į dešinę. Pasirūpinkite, kad įrenginys būtų laikomas atokiau nuo jūsų - žr. iliustraciją

Pjovimo galvutės išorėje (9) yra apsauginis užrakto mygtukas, kuriuo reguliuojamas kampas (8). Pastumkite jį rodykle nurodyta kryptimi, kad sureguliuotumėte žolės pjovimo galvutės (9) kampa darbo zonos atžvilgiu.

Akumuliatoriaus jdėjimas

Pastaba: Naudojant jrenginiui netinkamą akumuliatorių, jrenginys gali veikti netinkamai arba būti sugadintas. Norėdami įstatyti akumuliatorių į rankeną, stumkite jį tol, kol išgirsite, kad fiksavimo mechanizmas užsifiksuoja (akumuliatorius turi būti vienoje vietoje su jrenginio kraštu).

Valymas, priežiūra:

1. Po kiekvieno jrenginio naudojimo išvalykite visą jrenginį nuo augalinių liekanų ir apatinį dangtį nuo surinktos suspaustos masės.
2. Jei jmanoma, nuolat saugokite ventiliacijos angas ir variklio korpusa nuo dulkiu ir nešvarumu.
   Nuvalykite jrenginj švaria šluoste, šepetėliu arba išpūskite suspaustu oru.
3. Valyti rekomenduojama iš karto po kiekvieno naudojimo.
4. Prietaiso valymui nenaudokite jokių valymo priemonių ar tirpiklių; jie gali pažeisti plastikines prietaiso dalis. Reikia stenqtis, kad i prietaiso vidu nepatektu vandens.
5. Reguliariai tikrinkite pjovimo linijos būklę, taip pat varžtų sandarumą. Naudojant naujus aparatus, pirmą kartą varžtų sandarumą reikėtų patikrinti po to, kai žoliapjovė veikia maždaug 2 valandas. Jei reikią, priveržkite atsilaisvinusius varžtus.

Isitikinkite, kad visos elektrinio jrankio dalys yra geros būklės ir kad mašina nėra perkrauta arba neatlieka darbo, kuriam ji nebuvo suprojektuota.

Po kiekvienų 15 darbo minučių darykite 15 minučių pertrauką.

BLAUPUNT Akumuliatorinė žolės žoliapjovė CT5010

Itampa: 18 V

Pjovimo plotis: 230 mm (2 pusès).

Stygos skersmuo: 1,2 mm

Greitis be apkrovos: 10 000 aps/min.

Teleskopinis vamzdis

Su apipjaustymo ratuku

Su kraštu apipjaustymo funkcija

Su pasukama pjovimo galvute

Su pasukama pagalbine rankena

Su gėlių apsaugos plienine viela

Akumuliatorius: 18VLi-lon, BP1820 2,0 Ah (nejtrauktas j komplekta); BP1840 4,0 Ah rekomenduojamas (nejtrauktas j komplekta); BP1850 5,0 Ah (nejtrauktas j komplekta).

Matmenys: 17,8 x 16,3 x 91,5 mm

Svoris: 1,9 kg

Triukšmas

Tipinis A svertinis triukšmo lyqis, išmatuotas pagal ISO/TR 11688-1:

Garso slègio lyqis (LpA): 76,5 dB (A)

Matavimo neapibrėžtis (K): 3 dB (A)

Veikimo metu triukšmo lyqis gali viršyti: 86,6 dB (A), (K) 3 dB

Vibracija

Bendra vibracijos vertė išmatuota pagal En3774:

Vibracijos emisija: ah = 92 dB(A)

Matavimo neapibréžtis (K): Km = 1,5 m/s

Leistina veikimo trukmė: 35 min.

OLULINE TEAVE
