Typ výrobku	Bezdrôtový strunový vyžínač
Značka	Blaupunkt
Model	CT5010
Napätie	18 V
Rezná šírka	230 mm (2 strany)
Priemer struny	1,2 mm
Rýchlosť bez zaťaženia	10 000 ot./min
Typ batérie	18V Li-Ión (BP1820 2,0Ah, BP1840 4,0Ah odporúčané, BP1850 5,0Ah)
Batéria súčasťou balenia	Nie
Teleskopická tyč	Áno, nastaviteľná dĺžka
Vodiace koleso	Áno
Funkcia orezávania okrajov	Áno
Otočná rezná hlava	Áno, nastaviteľný uhol
Otočná prídavná rukoväť	Áno
Ochrana kvetov	Áno, oceľový drôt
Rozmery (d x š x v)	17,8 x 16,3 x 91,5 cm
Hmotnosť	1,9 kg
Hladina akustického tlaku (LpA)	76,5 dB(A) (K=3 dB)
Hladina hluku počas prevádzky	Do 86,6 dB(A) (K=3 dB)
Emisie vibrácií (ah)	92 dB(A) (Km=1,5 m/s²)
Prípustná doba prevádzky	35 minút
Ručné nastavenie dĺžky struny	Áno, pomocou tlačidla cievky
Automatické podávanie struny	Áno, poklepaním vyžínača o zem
Kompatibilné s plastovou reznou hlavou	Áno, vymeniteľné
Čistenie	Utrite čistou handričkou, kefou alebo stlačeným vzduchom; žiadne rozpúšťadlá
Bezpečnostné prvky	Blokovanie vypnutia, ochranný kryt, chránič, odporúčaná ochrana sluchu/zraku

Často kladené otázky - CT5010 BLAUPUNKT

Ako nastavím dĺžku teleskopickej tyče?

Otočte poistný mechanizmus (7) v smere hodinových ručičiek, potiahnite teleskopickú tyč (6) na požadovanú dĺžku, potom otočte poistný mechanizmus opačným smerom a utiahnite v smere hodinových ručičiek.

Ako vymením cievku?

Vyberte batériu. Stlačte vyznačené body na kryte cievky (15) a odtiahnite ho. Vyberte starú cievku (16). Vložte novú cievku s koncami struny cez kovové očká na kryte. Uistite sa, že pružina je v drážke (13). Pripevnite kryt tak, že zarovnáte vyznačené body s vybraniami na držiaku cievky (14) a zacvaknite na miesto.

Ako prepnem na plastové nože?

Vyberte monofilnú cievku (16) a kryt cievky (15). Vložte náhradnú hlavu s plastovými nožmi (18) do držiaka cievky (14) a zabezpečte zarovnanie drážky pružiny. Zacvaknite na miesto.

Ako vymením plastové nože?

Uchopte plastový nôž (19) a zatlačte ho smerom k náhradnej hlave, potom ho vytiahnite nahor. Na pripevnenie nového noža ho vložte do západiek hlavy a ťahajte smerom k sebe, kým nezacvakne.

Ako ručne nastavím dĺžku struny?

Vyberte batériu. Stlačte tlačidlo cievky (17) a potiahnite koniec struny na požadovanú dĺžku. Uvoľnite tlačidlo. Prebytočná dĺžka sa pri spustení vyžínača automaticky odreže.

Ako funguje automatické podávanie struny?

Počas chodu vyžínača krátko poklepte hlavou vyžínača o zem. Struna sa automaticky predĺži. Vyhnite sa príliš dlhému stláčaniu, aby ste predišli vyprázdneniu cievky.

Aká batéria je kompatibilná s CT5010?

Vyžínač používa 18V Li-Ión batérie od Blaupunkt: BP1820 (2,0Ah), BP1840 (4,0Ah odporúčané) alebo BP1850 (5,0Ah). Batéria nie je súčasťou balenia.

Ako čistím a udržiavam vyžínač?

Po každom použití odstráňte rastlinné zvyšky a zhutnenú hmotu. Vyčistite vetracie štrbiny a kryt motora čistou handričkou, kefou alebo stlačeným vzduchom. Nepoužívajte čistiace prostriedky ani rozpúšťadlá. Zabráňte vniknutiu vody do zariadenia. Po prvých 2 hodinách používania a potom pravidelne kontrolujte pevnosť skrutiek.

Aké bezpečnostné opatrenia by som mal dodržiavať?

Pred údržbou vždy odpojte batériu. Noste ochranné okuliare (EN 166), ochranu sluchu, ochranné rukavice a protišmykovú obuv. Nepoužívajte v daždi alebo na mokrom povrchu. Deti a okolostojace osoby udržiavajte aspoň 15 m ďalej. Nenoste voľné oblečenie ani šperky. Vyhýbajte sa práci v stave únavy alebo pod vplyvom alkoholu/drog.

Ako zlikvidujem výrobok?

Symbol prečiarknutého kontajnera na kolieskach znamená, že sa naň vzťahuje smernica EÚ 2012/19/EÚ. Nelikvidujte v domovom odpade. Odovzdajte na miestnom zbernom mieste pre elektrické a elektronické výrobky.

NÁVOD NA OBSLUHU CT5010 BLAUPUNKT

Hladina akustického tlaku (LpA): 76,5 dB (A)

Aby ste dosiahli najvyššiu spokojnosť, vychutnali si výkon výrobku a spoznali všetky jeho vlastnosti a funkcie, prečítajte si pred použitím tohto výrobku tento návod. Pred použitím zariadenia si prečítajte príručku a postupujte podľa pokynov v nej uvedených. Výrobca nezodpovedá za škody spôsobené používaním zariadenia v rozpore s jeho určením alebo nesprávnym zaobchádzaním. Návod na obsluhu si uschovajte, aby ste ho mohli použiť aj pri neskoršom používaní výrobku.

• Spotrebič sa musí pripájať len do uzemnenej zásuvky s charakteristikami v súlade s hodnotami uvedenými na typovom štítku.
• Skontrolujte, či celkový odber prúdu všetkých spotrebičov pripojených do zásuvky neprekračuje maximálne zataženie poistky.
• Ak sa používa predlžovací kábel, skontrolujte, či celková spotreba energie zariadení pripojených k predlžovaciemu káblu neprekračuje parametre zaťaženia predlžovacieho kábla. Predlžovací kábel usporiadajte tak, aby ste zabránili náhodnému vytiahnutiu a zakopnutiu oň.
• Spotrebič nie je určený na ovládanie pomocou externého časovača, samostatného dialkového ovládania alebo iného zariadenia, ktoré môže spotrebič automaticky zapnút.
• Pred údržbou vždy odpojte spotrebič od elektrickej siete. Pri odpojovaní napájacieho kábla ho vždy vytiahnite zo zásuvky pridržaním zástrčky. Napájací kábel nikdy nevyťahujte tahaním za kábel, pretože môže dôjst' k poškodeniu zástrčky alebo kábla, v krajnom prípade môže dôjst' aj k smrtelnému úrazu elektrickým prúdom.
  • Nenechávajte prístroj zapnutý.

• Neponárajte spotrebič do vody alebo inej tekutiny.

• Spotrebič by sa mal pravidelne čistiť podl’a popisu v časti Čistenie a údržba spotrebiča.

• Spotrebič neumiestňujte do blízkosti zdrojov tepla, plameňov, elektrického vykurovacieho telesa alebo na horúcu rúru. Neumiestňujte ho na žiadny iný spotrebič. - Pri používaní spotrebiča dbajte na zvýšenú opatrnost, ked'sú v jeho blízkosti deti alebo domáce zvieratá.
• Nedovol'te detom, aby sa so spotrebičom hrali.
• Spotrebič nepoužívajte v blízkosti horľavých materiálov.
• Pravidelne kontrolujte stav napájacieho kábla. Ak sa neodnímatelný napájací kábel poškodí, mal by ho vymenit výrobca alebo špecializovaný servis, prípadne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.
• Spotrebič nepoužívajte s poškodeným napájacím káblom alebo zástrčkou, alebo ak bol spadnutý alebo inak poškodený, alebo ak nefunguje správne. Spotrebič neopravujte sami, pretože hrozí nebezpečenstvo úrazu elektrickým prúdom. Poškodený spotrebič odneste na kontrolu alebo opravu do príslušného servisného strediska. Akékol'vek opravy môžu vykonávať len autorizované servisné strediská. Neodborná oprava môže predstavovať vážne riziko pre používateľa.
• Používajte len originálne príslušenstvo a náhradné diely pre spotrebič alebo diely odporúčané výrobcom. Použitie príslušenstva alebo náhradných dielov, ktoré nie sú odporúčané výrobcom, môže spotrebič poškodit' a ohrozit' vašu bezpečnost'.
• Pri chvílkovej nepozornosti hrozí strata kontroly nad náradím.
• Vyhnite sa neúmyselnému spusteniu elektrického náradia. Pred pripojením elektrického náradia k elektrickej sieti sa uistite, že je vypínač v polohe OFF. Prenášanie elektrického

náradia s prstom na spúšti alebo pripojenie elektrického náradia k elektrickej sieti po tom, čo už bolo zapnuté, môže viest' k nehodám.

• Noste vhodný odev. Počas práce nepracujte vo volnom odeve a nenoste šperky. Vlasy, odev a rukavice udržujte mimo dosahu pohyblivých častí. Pohyblivé časti elektrického náradia môžu zachytit' a vtiahnuť volný odev, šperky alebo dlhé vlasy.
• Pred spustením elektrického náradia odstráňte z neho všetky klůče alebo nástroje. Nástroj alebo klůč, ktorý je stále pripojený k rotujúcej časti elektrického náradia, môže spôsobit zranenie.
• Pri práci s elektrickým náradím budte opatrní, sústredte sa na prácu a používajte zdravý rozum. Elektrické náradie nepoužívajte, ked’ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Aj pri chvílkovej nepozornosti pri práci s elektrickým náradím hrozí riziko vážneho úrazu.
• Nedovol'te detom vstupovať do pracovného priestoru a nedovol'te im t'ahat za napájací kábel - môže to spôsobit vážne poranenie.
• Pred akýmikol'vek úpravami, výmenou príslušenstva alebo odložením elektrického náradia na uskladnenie prepnite vypínač do polohy vypnuté, aby ste odpojili elektrické náradie od napájania. Takéto opatrenia znižujú riziko náhodného spustenia elektrického náradia.
  • Uistite sa, že vetracie otvory sú bez nečistôt.
• Toto náradie by nemali používať osoby mladšie ako 16 rokov.

	Prečítajte si používatelškú príručku.		Noste ochranu uší
	Všeobecné upozornenie		Používajte ochranné rukavice.
	Nebezpečenstvo požiaru		Noste ochranný odev
	Nebezpečenstvo zásahu el. prúdom		Noste ochrannú masku
	Noste ochranné okuliare		Používajte ochranu dýchacích ciest

1 Varovanie pred nebezpečenstvom. Postupujte mimoriadne opatrne.
2 Dôležité, prečítajte si pokyny a dbajte na upozornenia.
2 Používajte ochranné okuliare.
3. Používajte ochranné chrániče sluchu.
4. Pred opravou alebo údržbou zariadenie vždy odpojte od zdroja napájania. Ak je kábel poškodený, okamžite vytiahnite zástrčku z elektrickej zásuvky.
5. Zastrihávač nepoužívajte v daždi alebo vo vlhkom prostredí.
6. Zastrihávač držte pevne a obsluhujte ho oboma rukami.

• Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a zlé osvetlenie prispievajú k nehodám.
• Pred začatím práce pripravte a vyčistite priestor, odstráňte zo zeme všetky vyčnievajúce kamene, konáre, drôty a iné cudzie predmety, ktoré predstavujú riziko zakopnutia.
• Ak pracujete na svahovitom teréne alebo na svahoch, dbajte na zvýšenú opatrnost. Elektricky poháňaný stroj nepoužívajte vo výbušnom prostredí, ktoré vytvárajú

horľavé kvapaliny, plyny alebo prach.

• Nepoužívajte vyžínač v extrémnom prostredí s nebezpečenstvom požiaru alebo výbuchu. Vyžínač nie je chránený proti vode. Pri práci v daždi alebo vo vlhkom prostredí hrozí riziko úrazu elektrickým prúdom.
• Nedovol'te det'om alebo pozorovatel'om, aby sa nachádzali v priestoroch, kde sa používa elektricky napájaný spotrebič. Elektricky napájané záhradné zariadenia nechajte mimo dosahu okolostojacich osôb.
• Prevádzkovatel' alebo používatel' je zodpovedný za nehody alebo nebezpečenstvo, ktoré vznikne iným osobám alebo prostrediu.

• Spotrebič pripájajte len do zásuvky s charakteristikami zodpovedajúcimi hodnotám uvedeným na typovom štítku. Elektricky napájané zariadenie nevystavujte dažďu alebo vlhkému prostrediu. Ak sa do elektrického náradia dostane voda, zvyšuje sa riziko úrazu elektrickým prúdom.
• Nezaťažujte pripojovacie káble.
• Pripojovací kábel nikdy nepoužívajte na prenášanie, tahanie elektricky napájaného zariadenia ani na vytahovanie zástrčky zo zásuvky.
• Pripojovací kábel uchovávajte mimo dosahu zdrojov tepla, olejov, ostrých hrán alebo pohyblivých častí. Poškodené alebo zamotané pripojovacie káble zvyšujú riziko úrazu elektrickým prúdom.
• Bezpečnostné pravidlá pre elektrické stroje a zariadenia
• POZOR: Pred inštaláciou alebo používaním spotrebiča je nevyhnutné prečítať si návod na obsluhu a najmä bezpečnostné pokyny na používanie.

- Návod si uschovajte na nahliadnutie a odovzdajte ho budúcim používatelom prístroja. Nedodržanie uvedených bezpečnostných pokynov a upozornení môže mať za následok úraz elektrickým prúdom, požiar alebo vážne zranenie.

- Nedovol'te det'om alebo mladistvým, aby obsluhovali spotrebič.

- Osoby, ktoré nie sú oboznámené s návodom na obsluhu, by nemali spotrebič inštalovať, udržiavať ani používať. Tento spotrebič nie je určený na používanie osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo s nedostatočnými skúsenostami alebo znalostami o spotrebiči, pokiaľ nie sú pod dohladom alebo v súlade s pokynmi na používanie, ktoré im poskytli osoby zodpovedné za ich bezpečnosť.

Bezpečnost' l'udí

- Zastrihávač nepoužívajte, ak sa cítite unavení alebo ste pod vplyvom alkoholu, drog alebo liekov. Pri používaní stroja sa vyžaduje plná koncentrácia a je potrebné zachovávať opatrnost. Chvíľková nepozornosť pri používaní elektrického náradia môže viest’ k nehode a následnému vážnemu zraneniu alebo poškodeniu majetku.

- Je nevyhnutné používať osobné ochranné prostriedky. Vždy noste tesne priliehajúce ochranné okuliare (podl’a normy EN 166 alebo iných národných predpisov). Vzhľadom na hlasitost zariadenia používajte ochranu sluchu. Odporúča sa aj používanie ochranných pomôcok, ako je maska proti prachu, protišmyková bezpečnostná obuv so zvrškom, ochranné rukavice.

môžu zachytit' o pohyblivé časti zastrihávača, čo môže viest' k nebezpečným nehodám. Ak má používatel'dlhé vlasy, mali by by' zaistené a zviazané.

- Počas prevádzky môže spotrebič vysokou rýchlostou vymrštit’ rôzne predmety, piliny, kúsky dreva. Hrozí nebezpečenstvo poranenia. Odporúča sa používať vhodný odev.

- Pred spustením elektrického náradia odstráňte všetky klúče a iné nástroje používané na nastavenie prístroja. Ponechanie klúča v rotujúcej časti elektrického náradia môže spôsobit poranenie.

- Vyvarujte sa práce v neprirodzenej polohe tela. Zaujmite správny a stabilný postoj, aby ste predišli možnosti straty rovnováhy. Umožní to lepšie ovládanie elektrického náradia v nepredvídatelných situáciách.

- Vyhnite sa neúmyselnému spusteniu. Pred zdvihnutím alebo prenášaním zariadenia sa uistite, že je napájací kábel odpojený od siete a vypínač je vo vypnutej polohe. Prenášanie elektricky napájaného zariadenia s prstom na vypínači alebo pripojenie k sieti so zapnutým vypínačom môže viest' k nehode. Ruky a nohy držte mimo dosahu pohyblivých (rotujúcich) častí vyžínača.

- Dodržiavajte bezpečnú vzdialenost od okolostojacich osôb Napriek prirodzene bezpečnej konštrukcii, použitiu ochranných opatrení a dodatočných ochranných opatrení vždy existuje riziko zvyškového poranenia počas prevádzky.

- Nepoužívajte prídavné zariadenia, ktoré nie sú špeciálne navrhnuté pre tento stroj a odporúčané výrobcom. Skutočnosť, že na elektrický nástroj možno namontovať

príslušenstvo, nie je zárukou bezpečného používania.

- Systém príslušenstva elektrického nástroja musí zodpovedať rozmerom elektrického nástroja. Nesprávne dimenzované pracovné náradie nemožno dostatočne chránit' ani kontrolovat'.

- Musia sa používať osobné ochranné prostriedky. V závislosti od druhu práce noste ochrannú masku pokrývajúcu celú tvár, ochranu očí, napríklad ochranné okuliare. Chráňte oči pred cudzími telesami prenášanými vzduchom, ktoré vznikajú počas práce. Chráňte dýchacie cesty pred prachom a parami prenášanými vzduchom pomocou protiprachovej masky. Dlhodobé vystavenie hluku môže viest’ k strate sluchu.

- Udržujte okolostojace osoby v bezpečnej vzdialenosti od dosahu vyžínača. Každý, kto sa nachádza v blízkosti pracujúceho elektrického náradia, musí používať osobné ochranné prostriedky. Úlomky obrobkov alebo zlomené pracovné nástroje sa môžu odštiepiť a spôsobit’ zranenie aj mimo bezprostrednej zóny dosahu.

- Pravidelne čistite vetracie otvory zariadenia.

- Vyžínač vždy vypnite, ked': - je ponechaný bez dozoru, - pred nastavovacími a údržbovými prácami, - po zasiahnutí cudzím predmetom, - pocitujete abnormálne vibrácie zariadenia.

• Všeobecné informácie
- Zariadenie je určené výlučne na použitie v domácej záhrade v súlade s popisom a bezpečnostnými pravidlami uvedenými v tomto návode na použitie. Ked'je vyžínač vypnutý, linka/čepel'sa ešte nejaký čas otáča. Pred opätovným spustením stroja počkajte, kým sa motor a linka/čepel'úplne nezastavia. Zastrihávač nezapínajte a nevypínajte v krátkych intervaloch.

- Obsluha vyžínača by mala nosit' slušnú obuv s protišmykovou podrážkou a dlhé nohavice na ochranu nôh. Nepracujte naboso alebo v žabkách či sandáloch. Zastrihávač vždy používajte oboma rukami. Stroj používajte len počas denného svetla alebo pri dobrom umelom osvetlení.

- Skontrolujte stav vyžínača a uistite sa, že žiadna z jeho súčastí nie je poškodená a že cievka s vlascom alebo nôž sú správne nasadené a upevnené. Pred použitím vyžínača skontrolujte, či nevykazuje známky opotrebovania alebo poškodenia, a v prípade potreby ho vrátte do autorizovaného servisného strediska. Skontrolujte, či sú okolostojace osoby a zvieratá v bezpečnej vzdialenosti od vyžínača (najmenej 15 metrov). Odpojte vyžínač od elektrickej siete, ked' sa nepoužíva, pred jeho premiestnením na iné pracovisko a pred akoukol'vek prácou na elektrickom nástroji (napr. nastavovaním alebo čistením)

• Používajte ochranné okuliare podľa normy En166
• Používajte ochranné masky podľa normy En149
• Používajte iné presné osobné ochranné prostriedky v závislosti od druhu vykonávanej práce.

Nabíjačku chráňte pred dažďom a vlhkostou. Nabíjačka sa smie používať len v interiéri.

Nabíjačku nepoužívajte na horľavých predmetoch a podkladoch (napr. papier) ani v prostredí s výbušným a/alebo horľavým prostredím.

Pri nabíjaní vždy zabezpečte dostatočné vetranie, pretože pri poškodení batérie v dôsledku nesprávnej

manipulácie/poškodenia môžu z batérie unikať výpary alebo elektrolyt.

Po ukončení nabíjania odpojte nabíjačku od sietovej zásuvky. Nenechávajte ju pripojenú k zdroju napájania dlhšie, ako je nevyhnutné.

Batériu skladujte a nabíjajte na suchom mieste a dbajte na to, aby sa do nej nedostala voda.

Chráňte batériu pred nárazmi, vlhkostou a nikdy otvárajte alebo mechanicky nepoškodzujte akumulátor.

Ak chcete skontrolovať úroveň nabitia akumulátora, postupujte nasledovne.

Stlačte tlačidlo na akumulátore a v prípade potreby nabiť akumulátor podľa počtu LED diód a očakávaného času prevádzky akumulátorového náradia.

Skladovanie

Akumulátorové náradie skladujte na suchom mieste mimo dosahu detí. Z bezpečnostných dôvodov pred uskladnením akumulátorového náradia vyberte akumulátor. Ked'je akumulátorový blok vložený do akumulátorového náradia, rýchlejšie sa vybíja. Chráňte akumulátor a náradie pred mrazom, vysokými teplotami, vlhkostou a vodou. Poškodený akumulátorový blok neopravujte. Opravy akumulátorového bloku sa môžu vykonávať u výrobcu alebo v autorizovanom servisnom stredisku. Akumulátor nabíjajte len v nabíjačkách s parametrami určenými výrobcom Skladovanie alebo používanie akumulátora v nevhodných podmienkach môže spôsobit' únik elektrolytu. Poškodené alebo upravené akumulátory sa nesmú používať. Poškodené alebo upravené batérie sa môžu správať nepredvídateľne a spôsobit' nebezpečné následky. Batériu uchovávajte mimo dosahu ohňa a chráňte ju pred teplom. Ak je batéria vystavená ohňu alebo teplotám vyšším ako 130 °C, môže explodovať.

Vkladanie batérie

Poznámka: Použitie nevhodnej batérie pre zariadenie môže viest' k poruche alebo poškodeniu zariadenia. Ak chcete batériu vložit' do rukoväte, zatlačte ju dovnútra, kým nebudete počut' uzamknutie blokovacieho mechanizmu (batéria by mala byt' umiestnená v jednej rovine s okrajom zariadenia).

Popis zariadenia: Zariadenie je vybavené akumulátorom, ktorý sa používa na nabíjanie batérií:

Pokiaľ sa na zariadení nachádza symbol preškrtnutého odpadkového koša, znamená to, že sa na tento výrobok vzťahujú ustanovenia európskej smernice 2012/19/EU. Zoznámte sa s podmienkami týkajúcimi sa miestneho systému zberu elektrického a elektronického odpadu. Postupujte v súlade s miestnymi predpismi. Tento produkt nie je možné vyhodit spoločne s bežným domácim odpadom. Správne odstránenie starého výrobku zabraňuje prípadným negatívnym následkom na prírodné prostredie a na ľudské zdravie.

Výrobok bol vyprodukovaný z vysoko kvalitných materiálov a súčiastok, ktoré možno recyklovať a znovu použit.

Popis zariadenia:

1. Horná rukovät'

2. Zámok zapnutia

3. Pomocná rukovät

4 Vypínač

5 Držiak batérie

7 Tlačidlo blokovania nastavenia dĺžky

1. Tlačidlo zámku nastavenia uhla

2. Zastrihávacia hlava

3. Výklopná ochranná rukovät

11 Ochranný kryt

12 Vodiace koliesko

1. Pružinová štrbina (na fotografii nie je viditel'ná) 14. Držiak cievky napevno namontovaný

2. Trvalo namontovaný držiak cievky 14.

3. Kryt cievky

4. Cievka

5. Tlačidlo cievky (zmena dĺžky nite)

6. Hlava s plastovými čepel'ami

7. Plastové čepele

Nastavenie teleskopickej tyče (6 a 7)

Ak chcete nastaviť požadovanú dlžku teleskopickej tyče podľa svojej výšky, otočte aretačným zariadením (7) v smere hodinových ručičiek a potom teleskopickú tyč vytiahnite

(6) a zafixujte ju posunutím blokovacieho mechanizmu (7) v opačnom smere.

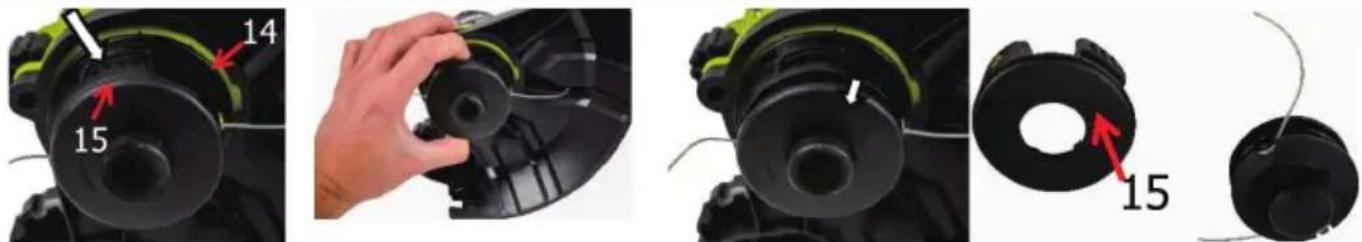

Ak chcete vymeníť cievku za náhradnú hlavu s plastovými nožmi, postupujte nasledovne:

1. Na kryte cievky (15) sú dva označené body, ktoré sú oproti sebe. Zatlačte na oba body súčasne a vytiahnite kryt cievky. (15) z pevného držiaka cievky (14) v smere vyznačenom šípkou.

2. Potom vytiahnite cievky (16) z krytu cievky (15).

3. Ak práve vymieňate cievku (16) za novú, uistite sa, že ste najprv pretlačili oba konce nite cez kovové očká na kryte cievky.

(15) nit' prestrčte.

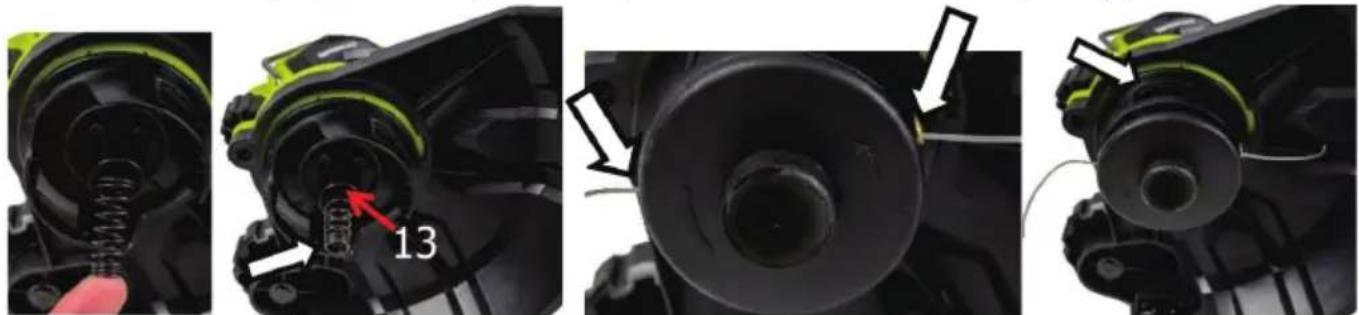

1. Pred nasadením novej cievky (16) spolu s krytom cievky (15) na vyžínač trávy sa uistite, že je pružina správne zasunutá do otvoru pre pružinu (13). O niečo širší koniec pružiny vložte do štrbiny (13), ktorá sa nachádza na držiaku pružiny (14).

2. Teraz vložte novú cievku (16) spolu s krytom cievky

(15) s "vyznačenými bodmi" do priehlbín držiaka cievky (14). Po ich nasadení a zacvaknutí krytu cievky môžete začat pracovat.

Dížku nite je možné menit ručne alebo automaticky.

Manuálne:

Jednou rukou stlačte tlačidlo cievky (17) a postupne vytiahnite príslušný hrot nite na požadovanú dĺžku. Po dokončení nastavenia dĺžky nite uvolnite tlačidlo. Ak je dĺžka nite príliš dlhá, pri spustení zastrihávača sa nit automaticky skráti na správnu dĺžku pomocou čepele na vodiacom koliesku (12).

Automatické:

Dížku nite možno kedykolvek počas chodu zastrihávača automaticky predlížit krátkym stlačením zastrihávača o zem. Niť sa automaticky odvíja z cievky prostredníctvom tlačidla cievky (17) POZNÁMKA: Príliš dlhým pritlačením vyžínača trávy k zemi sa cievka s nitou velmi rýchlo vyprázdni.

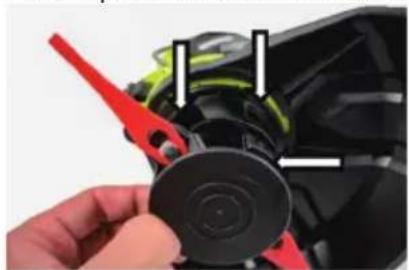

Výmena cievky s monofilným vláknom s plastovými nožmi

1 Vyberte cievku s monofilným vláknom (16) a vložte náhradnú hlavu s plastovými nožmi (18) (nezabudnite vybrať batériu):
2. Odstráňte cievku(16) spolu s krytom cievky(15) tak, ako je popísané pri výmene cievky.
3. Potom vymeňte plastovú hlavu s čepelami (18) s dvoma plastovými čepelami (19).
4. Skontrolujte, či sú obe plastové čepele (19) dobre usadené.
5. Skontrolujte, či je pružina správne zasunutá v štrbine (13) Ak pružina už nie je zasunutá alebo sa vysunula, opravte ju.
6. Potom vložte náhradnú hlavicu (18).
7. Umiestnite" do priehlbín držiaka cievky (14).

Po ich správnom zostavení a zaistení výmennej hlavy môžete začat pracovať.

Plastové vložky (19) sa dajú jednoducho vymenit. Vymenitel'nú hlavu (18) nie je potrebné demontovať. Uchopte plastový nôž a zatlačte ho smerom k vymenitel'nej hlave . Potom jednoducho vytiahnite plastovú čepel' (19) smerom nahor.

Ak chcete pripojiť nové plastové čepele (19) k výmennej hlave (18), jednoducho ich umiestnite do úchytov hlavy, ako je znázornené na obrázkoch nižšie, a potiahnite plastové čepele (19) smerom k sebe.

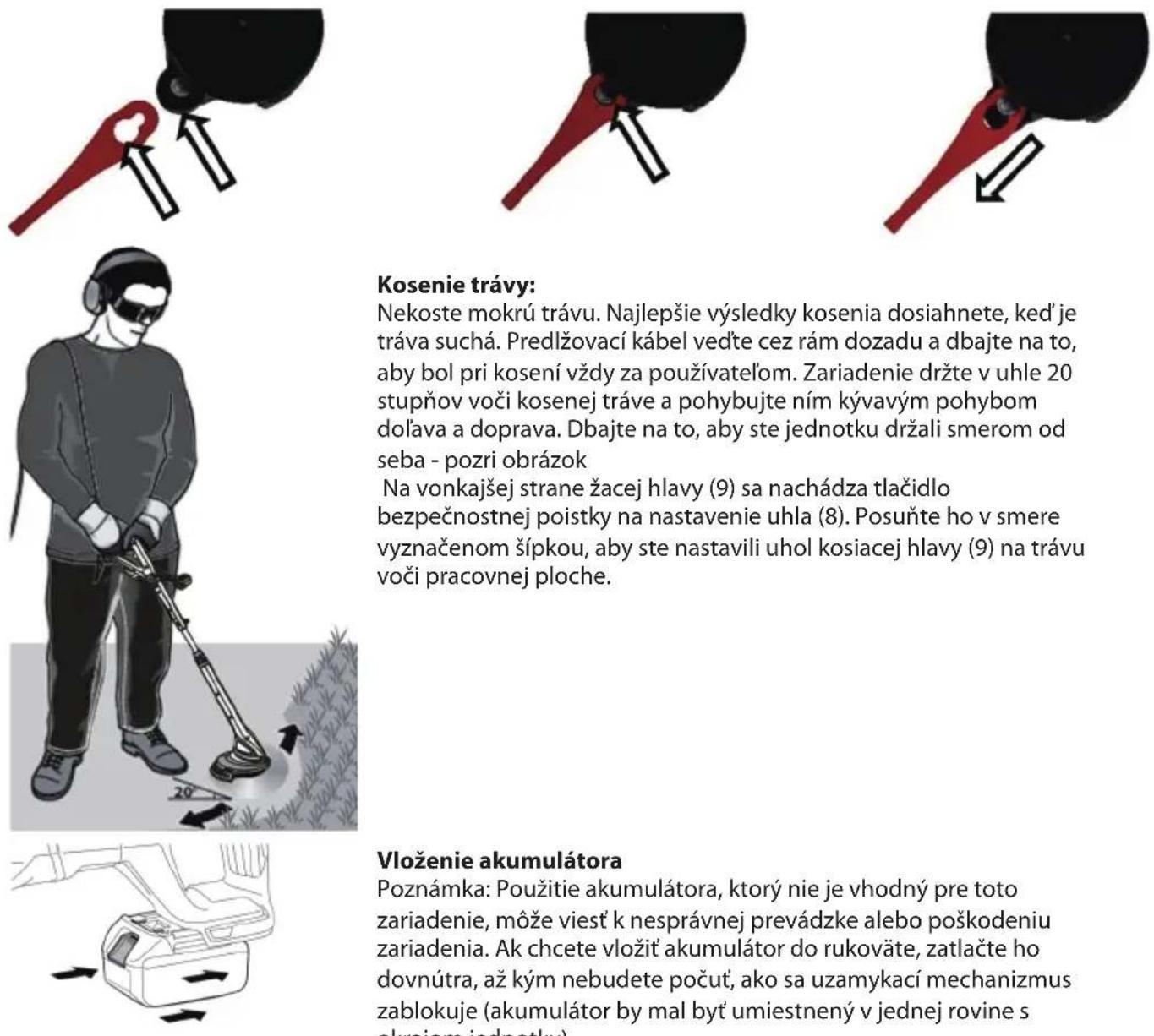

Kosenie trávy:

Nekoste mokrú trávu. Najlepšie výsledky kosenia dosiahnete, keď je tráva suchá. Predlžovací kábel vedťe cez rám dozadu a dbajte na to, aby bol pri kosení vždy za používatel’om. Zariadenie držte v uhle 20 stupňov voči kosenej tráve a pohybujte ním kývavým pohybom dolava a doprava. Dbajte na to, aby ste jednotku držali smerom od seba - pozri obrázok

Na vonkajšej strane žacej hlavy (9) sa nachádza tlačidlo bezpečnostnej poistky na nastavenie uhla (8). Posuňte ho v smere vyznačenom šípkou, aby ste nastavili uhol kosiacej hlavy (9) na trávu voči pracovnej ploche.

Vloženie akumulátora

Poznámka: Použitie akumulátora, ktorý nie je vhodný pre toto zariadenie, môže viest' k nesprávnej prevádzke alebo poškodeniu zariadenia. Ak chcete vložit' akumulátor do rukoväte, zatlačte ho dovnútra, až kým nebudete počut', ako sa uzamykací mechanizmus zablokuje (akumulátor by mal byt' umiestnený v jednej rovine s okrajom jednotky).

Čistenie, údržba:

1. Po každom použití jednotky vyčistite celú jednotku od rastlinných zvyškov a spodný kryt od nazbieranej, zhutnenej hmoty.
2. Ak je to možné, udržujte vetracie otvory a kryt motora vždy bez prachu a nečistôt. Jednotku utrite čistou handričkou, kefou alebo vyfúknite stlačeným vzduchom.
3. Čistenie sa odporúča vykonat' ihned' po každom použití.
4. Na čistenie spotrebiča nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá; tie môžu poškodit plastové časti spotrebiča. Je potrebné dbať na to, aby sa do vnútra prístroja nedostala voda.
5. Pravidelne kontrolujte stav reznej linky a tiež tesnosť skrutiek. Pri nových strojoch by sa prvá kontrola tesnosti skrutiek mala vykonať po približne 2 hodinách prevádzky zastrihávača. V prípade potreby dotiahnite uvolnené skrutky.
   Uistite sa, že všetky časti elektrického nástroja sú v dobrom stave a že stroj nie je preťažený alebo nevykonáva prácu, na ktorú nebol určený.

Po každých 15 minútach práce si urobte 15-minútovú prestávku.

BLAUPUNT Akumulátorová kosačka na trávu CT5010

Napätie: 18 V

Šírka kosenia: 230 mm (2 strany)

Priemer struny: 1,2 mm

Otáčky bez zataženia: 10 000 ot/min

Teleskopická trubica

S orezávacím kolieskom

S funkciou orezávania hrán

S otočnou pomocnou rukovätou

S ochranným ocelovým drôtom na ochranu kvetov

Batéria: 18VLi-lon, BP1820 2,0 Ah (nie je súčastou dodávky); BP1840 4,0 Ah - odporúčaná (nie je

súčastou dodávky); BP1850 5,0 Ah (nie je súčastou dodávky).

Rozmery: 17,8 x 16,3 x 91,5 mm

Hmotnost: 1,9 kg

Hlučnost'

Typická vážená hladina hluku A meraná podľa normy ISO/TR 11688-1:

Hladina akustického tlaku (LpA): 76,5 dB (A)

Neistota merania (K): 3 dB (A)

Hladina hluku počas prevádzky môže prekročit: 86,6 dB (A), (K) 3 dB

Vibrácie

Celková hodnota vibrácií meraná podľa normy En3774:

Emisie vibrácií: ah = 92 dB(A)

Neistota merania (K): Km = 1,5 m/s

Prípustný čas prevádzky: 35 minút prevádzky.

FONTOS INFORMÁCIÓK
