Termék típusa	Vezeték nélküli fűkaszáló
Márka	Blaupunkt
Modell	CT5010
Feszültség	18 V
Vágási szélesség	230 mm (két oldal)
Zsinór átmérője	1,2 mm
Üresjárati fordulatszám	10 000 ford/perc
Akkumulátor típusa	18V Li-Ion (BP1820 2,0Ah, BP1840 4,0Ah ajánlott, BP1850 5,0Ah)
Akkumulátor mellékelve	Nem
Teleszkópos rúd	Igen, állítható hosszúságú
Vágókerék	Igen
Szélezési funkció	Igen
Forgatható vágófej	Igen, állítható szögű
Forgatható segédfogantyú	Igen
Virágvédő	Igen, acéldrót
Méretek (H x Sz x M)	17,8 x 16,3 x 91,5 cm
Tömeg	1,9 kg
Hangnyomásszint (LpA)	76,5 dB(A) (K=3 dB)
Zajszint működés közben	Akár 86,6 dB(A) (K=3 dB)
Rezgéskibocsátás (ah)	92 dB(A) (Km=1,5 m/s²)
Megengedett üzemidő	35 perc
Kézi szálhossz-beállítás	Igen, az orsógomb segítségével
Automatikus száladagolás	Igen, a fűkaszáló földhöz ütésével
Műanyag pengefej kompatibilis	Igen, cserélhető
Tisztítás	Tiszta ruhával, kefével vagy sűrített levegővel tisztítható; ne használjon oldószereket
Biztonsági jellemzők	Kikapcsoló zár, védőburkolat, védő, fül-/szemvédelem ajánlott

Gyakran ismételt kérdések - CT5010 BLAUPUNKT

Hogyan állíthatom be a teleszkópos rúd hosszát?

Fordítsa el a rögzítőszerkezetet (7) az óramutató járásával megegyező irányba, húzza ki a teleszkópos rudat (6) a kívánt hosszúságra, majd mozgassa a rögzítőszerkezetet az ellenkező irányba, és húzza meg az óramutató járásával megegyezően.

Hogyan cseréljem ki az orsót?

Távolítsa el az akkumulátort. Nyomja meg az orsófedélen (15) jelölt pontokat, és húzza le. Vegye ki a régi orsót (16). Helyezze be az új orsót úgy, hogy a szálvégek átmennek a fedélen lévő fémfűzőlyukakon. Győződjön meg arról, hogy a rugó a nyílásban (13) van. Rögzítse a fedelét úgy, hogy a jelölt pontokat az orsótartó (14) mélyedéseihez igazítja, és pattintsa a helyére.

Hogyan válthatok műanyag pengékre?

Távolítsa el a monofil orsót (16) és az orsófedelet (15). Helyezze be a műanyag pengékkel ellátott cserefejet (18) az orsótartóba (14), ügyelve a rugónyílás illeszkedésére. Pattintsa a helyére.

Hogyan cseréljem ki a műanyag pengéket?

Fogja meg a műanyag pengét (19), nyomja a cserefej felé, majd húzza felfelé. Új penge rögzítéséhez helyezze be a fej kapcsai közé, és húzza maga felé, amíg be nem kattan.

Hogyan állíthatom be a szálhosszt manuálisan?

Távolítsa el az akkumulátort. Nyomja meg az orsógombot (17), és húzza ki a szál véget a kívánt hosszúságra. Engedje el a gombot. A felesleges hossz automatikusan levágódik a fűkaszáló indításakor.

Hogyan működik az automatikus száladagolás?

A fűkaszáló működése közben röviden üsse a vágófejet a földhöz. A szál automatikusan meghosszabbodik. Kerülje a túl hosszú nyomást, hogy az orsó ne ürüljön ki.

Milyen akkumulátor kompatibilis a CT5010-zel?

A fűkaszáló 18V-os Li-Ion akkumulátorokat használ a Blaupunkt-tól: BP1820 (2,0Ah), BP1840 (4,0Ah ajánlott) vagy BP1850 (5,0Ah). Az akkumulátor nem tartozék.

Hogyan tisztítsam és karbantartsam a fűkaszálót?

Minden használat után távolítsa el a növényi maradványokat és a tömörödött anyagot. Tisztítsa a szellőzőnyílásokat és a motorházat tiszta ruhával, kefével vagy sűrített levegővel. Ne használjon tisztítószereket vagy oldószereket. Kerülje a víz bejutását a készülékbe. Ellenőrizze a csavarok meghúzását az első 2 óra használat után, és időszakonként.

Milyen biztonsági óvintézkedéseket kell tennem?

Karbantartás előtt mindig húzza ki az akkumulátort. Viseljen védőszemüveget (EN 166), fülvédőt, védőkesztyűt és csúszásmentes cipőt. Ne használja esőben vagy nedves körülmények között. Tartsa a gyerekeket és a jelenlévőket legalább 15 m távolságra. Ne viseljen laza ruházatot vagy ékszert. Kerülje a munkát fáradtan vagy befolyásoltság alatt.

Hogyan ártalmatlanítsam a terméket?

Az áthúzott kerekes kuka szimbólum azt jelenti, hogy az EU 2012/19/EK irányelve vonatkozik rá. Ne dobja a háztartási hulladékba. Vigye el egy helyi gyűjtőhelyre az elektromos és elektronikus termékek számára.

HASZNÁLATI ÚTMUTATÓ CT5010 BLAUPUNKT

A legnagyobb elégedettség elérése, a termék teljesítményének élvezete, valamint az összes funkciójának és jellemzőjének megismerése érdekében kérjük, olvassa el ezt a kézikönyvet a termék használata előtt. A készülék használata előtt olvassa el a kézikönyvet, és kövesse az abban foglalt utasításokat. A gyártó nem vállal felelősséget a készülék nem rendeltetésszerű használatából vagy helytelen kezeléséből eredő károkért. Örizze meg a kezelési útmutatót, hogy a termék későbbi használatakor is felhasználható legyen.

- A készüléket csak olyan földelt konnektorba szabad csatlakoztatni, amelynek jellemzői megfelelnek a címtáblán feltüntetett értékeknek.

- Ellenőrizze, hogy a konnektorba csatlakoztatott összes készülék összesített áramfelvétele nem haladja meg a biztosíték maximális terhelését.

- Hosszabbító kábel használata esetén ellenőrizze, hogy a hosszabbító kábelre csatlakoztatott készülékek teljes áramfelvétele nem haladja meg a hosszabbító kábel terhelési paramétereit. Rendezze el a hosszabbító kábelt úgy, hogy elkerülje a véletlen meghúzást és a botlást.

- A készüléket nem szabad külső időzítővel, külön távirányítóval vagy más olyan berendezéssel vezérelni, amely a készüléket automatikusan bekapcsolhatja.

- Karbantartási munkálatok előtt mindig válassza le a készüléket az elektromos hálózatról. A tápkábel kihúzásakor mindig a dugót megfogva húzza ki a konnektorból. Soha ne húzza ki a tápkábelt a kábelen rángatva, mert a dugó vagy a kábel megsérülhet, szélsőséges esetben akár halálos áramütés is bekövetkezhet.

• Ne hagyja bekapcsolva a készüléket.
• Ne merítse a készüléket vízbe vagy más folyadékba.

- A készüléket rendszeresen tisztítani kell a készülék tisztítása és karbantartása című fejezetben leírtak szerint.

- Ne helyezze a készüléket hőforrások, lángok, elektromos fűtőelem vagy forró sütő közelébe. Ne helyezze más készülék tetejére. - Legyen különösen óvatos a készülék használatakor, ha gyermekek vagy háziállatok vannak a közelben.

- Ne engedje, hogy a gyermekek a készülékkel játsszanak.

- Ne használja a készüléket gyúlékony anyagok közelében.

- Rendszeresen ellenőrizze a tápkábel állapotát. Ha a nem levehető tápkábel megsérül, a veszély elkerülése érdekében a gyártónak vagy egy erre szakosodott javítóműhelynek, illetve szakképzett személynek kell kicserélnie.

- Ne használja a készüléket sérült tápkábellel vagy dugóval, vagy ha a készüléket leejtették, vagy más módon megsérült, illetve nem működik megfelelően. Ne javítsa meg a készüléket saját maga, mert áramütés veszélye áll fenn. A sérült készüléket vigye el ellenőrzésre vagy javításra egy illetékes szervizbe. Bármilyen javítást csak az erre felhatalmazott szervizközpontok végezhetnek. A nem megfelelő javítás komoly veszélyt jelenthet a felhasználóra nézve.

- A készülékhez csak eredeti vagy a gyártó által ajánlott tartozékokat és pótalkatrészeket használjon. A gyártó által nem ajánlott tartozékok vagy alkatrészek használata károsíthatja a készüléket és veszélyeztetheti az Ön biztonságát.

- Egy pillanatnyi figyelmetlenség a szerszám feletti uralom elvesztését kockáztatja.

- Kerülje az elektromos szerszám akaratlan elindítását. Győződjön meg arról, hogy a hálózati kapcsoló OFF állásban van, mielőtt az elektromos szerszámot a hálózatra

csatlakoztatja. Balesethez vezethet, ha az elektromos szerszámot úgy viszi, hogy az ujja a ravaszon van, vagy ha az elektromos szerszámot már bekapcsolt állapotban csatlakoztatja a hálózathoz.

• Viseljen megfelelő ruházatot. Ne dolgozzon laza ruhában, és ne viseljen ékszereket munka közben. Tartsa távol a hajat, a ruházatot és a kesztyűt a mozgó alkatrészektől. Az elektromos szerszám mozgó részei megragadhatják és behúzhatják a laza ruházatot, ékszereket vagy hosszú hajat.
• Indítás előtt távolítsa el a villanykulcsokat vagy szerszámokat az elektromos szerszámból. Az elektromos szerszám forgó részéhez még csatlakoztatott szerszám vagy kulcs sérülést okozhat.
• Legyen óvatos az elektromos szerszámokkal végzett munka során, koncentráljon a munkára és használja a józan észt. Ne használjon elektromos szerszámot fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt. Már egy pillanatnyi figyelmetlenség is súlyos balesetet kockáztat az elektromos szerszámmal végzett munka során.
• Tartsa távol a gyerekeket a munkaterülettöl, és NE engedje, hogy a gyerekek meghúzzák a tápkábelt - ez súlyos sérülést okozhat.
• Mielőtt bármilyen beállítást elvégezne, tartozékot cserélne, vagy az elektromos szerszámot tárolásra elrakná, fordítsa a kapcsolót kikapcsolt állásba, hogy az elektromos szerszámot leválassza az áramforrásról. Ezek az óvintézkedések csökkentik az elektromos szerszám véletlen elindításának kockázatát.
• Győződjön meg arról, hogy a szellőzőnyílások nem tartalmaznak törmeléket.
• Ezt a szerszámot 16 év alatti személyek nem használhatják.

	Olvassa el a használati útmutatót.		Viseljen fülvédőt
	Általános figyelmeztetés		Használjon védőkesztyűt
	Tűzveszély		Viseljen védőruházatot
	Áramütés veszélye		Viseljen védőmaszkot
	Viseljen védőszemüveget Viseljen légzésvi	iléket

1 Veszélyre való figyelmeztetés. Legyen rendkívül óvatos.
2 Fontos, olvassa el az utasításokat és vegye figyelembe a figyelmeztetéseket.
2 Viseljen védőszemüveget.
3. Használjon védőfülvédőt.
4. Javítás vagy karbantartás előtt mindig válassza le a készüléket az áramforrásról. Ha a kábel megsérült, azonnal húzza ki a dugót a konnektorból.
5. Ne használja a nyírógépet esőben vagy nedves körülmények között.
6. Tartsa a trimmert biztonságosan, és mindkét kezével működtesse.

Munkahelyi biztonság

• Tartsa a munkaterületet rendben és jól megvilágítva. A rendetlenség és a rossz megvilágítás hozzájárul a balesetekhez.
• A munka megkezdése előtt készítse elő és tisztítsa meg a területet, távolítsa el a földről a kiálló köveket, ágakat, vezetékeket és egyéb idegen tárgyakat, amelyekben

megbotolhat.

• Különös gondossággal járjon el, ha lejtős terepen vagy lejtőkön dolgozik. Ne használjon elektromos meghajtású gépet gyúlékony folyadékok, gázok vagy por által létrehozott robbanásveszélyes környezetben.
• Ne használja a nyírógépet extrém tűz- vagy robbanásveszélyes környezetben. A trimmer nem védett a víz ellen. Az esőben vagy nedves környezetben végzett munka áramütés veszélyével jár.
• Ne engedjen gyerekeket vagy megfigyelőket olyan területekre, ahol elektromos meghajtású készüléket használnak. Az elektromos meghajtású kerti berendezéseket hagyja távol a járókelőktől.
• A kezelő vagy felhasználó felelős a más személyeket vagy a környezetet érő balesetekért vagy veszélyekért.

Elektromos biztonság

• A készüléket csak olyan konnektorba csatlakoztassa, amelynek jellemzői megfelelnek a névtáblán feltüntetett értékeknek. Ne tegye ki az elektromos meghajtású berendezéseket esőnek vagy nedves körülményeknek. Ha víz kerül az elektromos szerszámba, megnő az áramütés veszélye.
  • Ne terhelje a csatlakozókábeleket.
• Soha ne használja a csatlakozókábelt elektromos meghajtású berendezés hordozására, húzására, illetve ne húzza ki a dugót a konnektorból.

• Tartsa a csatlakozókábelt távol hőforrásoktól, olajoktól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott csatlakozókábelek növelik az áramütés veszélyét.

• Az elektromos gépekre és berendezésekre vonatkozó biztonsági szabályok

• FIGYELEM: A készülék üzembe helyezése vagy használata előtt feltétlenül olvassa el a használati utasítást és különösen a biztonsági használati utasításokat.
• A használati utasítást őrizze meg referenciaként, és adja át a készülék jövőbeli felhasználóinak. A megadott biztonsági utasítások és figyelmeztetések figyelmen kívül hagyása áramütést, tüzet vagy súlyos sérülést okozhat.
• Ne engedje, hogy gyermekek vagy fiatalok kezeljék a készüléket.
• A kezelési útmutatót nem ismerő személyek nem szerelhetik, karbantarthatják vagy használhatják a készüléket. Ezt a készüléket nem szabad olyan személyeknek használniuk, akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek a készülékkel kapcsolatos tapasztalattal vagy ismeretekkel, kivéve, ha felügyelet mellett vagy a biztonságukért felelős személyek által adott használati utasításoknak megfelelően használják.

Emberi biztonság

- Ne kezelje a nyírógépet, ha fáradtnak érzi magát, vagy alkohol, kábítószer vagy gyógyszer hatása alatt áll. A gép használatakor teljes koncentrációra van szükség, és óvatosságra van szükség. Az elektromos szerszám használata közben egy pillanatnyi figyelmetlenség balesethez és ebből következően súlyos sérüléshez vagy anyagi kárhoz vezethet.

- Az egyéni védőfelszerelés viselése elengedhetetlen. Mindig viseljen szorosan illeszkedő védőszemüveget (az EN 166 vagy más nemzeti előírások szerint). A berendezés

hangereje miatt viseljen fülvédőt. A védőfelszerelés, mint például porvédő maszk, csúszásmentes, felsőrésszel ellátott biztonsági cipő, védőkesztyű használata szintén ajánlott.

- Viseljen szorosan illeszkedő ruházatot. A laza ruházat, ékszerek, sálak fennakadhatnak a nyírógép mozgó részein, ami veszélyes balesetekhez vezethet. Ha a felhasználónak hosszú haja van, azt rögzíteni és összefogni kell.

- Működés közben a készülék nagy sebességgel különböző tárgyakat, fűrészport, fadarabokat dobhat ki. Ilyenkor fennáll a sérülés veszélye. Ajánlott a megfelelő ruházat használata.

- Az elektromos szerszám beindítása előtt távolítsa el a készülék beállításához használt kulcsokat és egyéb szerszámokat. Az elektromos szerszám forgó részében hagyott villáskulcs sérülést okozhat.

- Kerülje a természetellenes testhelyzetben történő munkavégzést. Vegyen fel helyes és stabil testtartást, hogy elkerülje az egyensúlyvesztés lehetőségét. Ez lehetővé teszi az elektromos szerszám jobb irányítását kiszámíthatatlan helyzetekben.

- Kerülje az akaratlan indítást. Győződjön meg arról, hogy a hálózati kábel ki van húzva, és a kapcsoló kikapcsolt állásban van, mielőtt felveszi vagy hordozza a készüléket. Az elektromos meghajtású berendezés hordozása úgy, hogy az ujja a kapcsolón van, vagy a hálózathoz való csatlakoztatás bekapcsolt kapcsolóval balesethez vezethet. Tartsa távol a kezét és a lábát a trimmer mozgó (forgó) részeitől.

- Tartson biztonságos távolságot a közelben tartózkodóktól Az eredendően biztonságos kialakítás, a védőintézkedések és a kiegészítő védőintézkedések alkalmazása ellenére működés közben mindig fennáll a maradék sérülés veszélye.

• Ne használjon tisztítószereket vagy alkoholt a trimmer tisztításához.
• Ne használjon olyan tartozékokat, amelyeket nem kifejezetten a géphez terveztek és nem a gyártó ajánlotta. Az a tény, hogy egy tartozék felszerelhető egy elektromos szerszámra, nem garancia a biztonságos használatra.
• Az elektromos szerszám tartozékrendszerének meg kell felelnie az elektromos szerszám méreteinek. A nem megfelelően méretezett munkaeszközöket nem lehet megfelelően védeni vagy ellenőrizni.
• Személyi védőfelszerelést kell használni. A munka típusától függően viseljen az egész arcot fedő védőmaszkot, szemvédelmet, például védőszemüveget. Védje a szemet a munka során keletkező, levegőben lévő idegen testektől. A légutakat a levegőben szálló por és gőzök ellen porvédő maszkkal védje. A hosszabb ideig tartó zajnak való kitettség halláskárosodáshoz vezethet.
• Tartsa a járókelőket biztonságos távolságban a nyírógép hatósugarától. Mindenkinek, aki a működő elektromos szerszám közelében tartózkodik, egyéni védőfelszerelést kell használnia. A munkadarabok szilánkjai vagy a törött munkaszerszámok a közvetlen hatótávolságon kívül is szilánkokra törhetnek és sérülést okozhatnak.
• Rendszeresen tisztítsa meg a berendezés szellőzőnyílásait.
• Ha a trimmert az alapfogantyúnál fogva tartja, vezesse azt a segédfogantyúval.
• Mindig kapcsolja ki a trimmert, amikor: - felügyelet nélkül hagyják, - beállítási és karbantartási munkák előtt, - idegen tárgyakkal való ütközés után, - a berendezés rendellenes rezgése érzékelhető.

Általános információk

• A készüléket kizárólag a háztartási kertben történő használatra szánjuk, a jelen használati utasításban található leírás és biztonsági szabályok szerint. A nyírógép kikapcsolásakor a vezeték/penge még egy ideig tovább forog. A gép újraindítása előtt várjon, amíg a motor és a sor/penge teljesen leáll. Ne kapcsolja be és ki a trimmert rövid időközönként.
• A trimmelőgép kezelőjének megfelelő, csúszásmentes talpú lábbelit és hosszú nadrágot kell viselnie a lábak védelme érdekében. Ne dolgozzon mezítláb, vagy szandálban, illetve szandálban. A trimmelőt mindig mindkét kézzel használja. A gépet csak nappali fényben vagy jó mesterséges megvilágításban használja.

A gép beindítása elött

- Ellenőrizze a trimmer állapotát, és győződjön meg arról, hogy egyik alkatrész sem sérült, valamint hogy a zsinór orsó vagy a penge megfelelően fel van-e szerelve és rögzítve. A trimmelőgép használata előtt ellenőrizze, hogy nincs-e rajta kopás vagy sérülés jele, és szükség esetén juttassa el azt egy hivatalos szervizbe. Ellenőrizze, hogy a járókelők és az állatok biztonságos távolságban vannak-e a trimmertől (legalább 15 méter). Ha a trimmert nem használja, mielőtt más munkaterületre helyezi, és mielőtt bármilyen munkát végez az elektromos szerszámon (pl. beállítás vagy tisztítás), húzza ki a hálózati tápellátásból.

EGYÉNI VÉDŐFELSZERELÉS HASZNÁLATA

• Viseljen védőszemüveget az En166 szabvány szerint.
• Használjon védőmaszkot az En149 szabvány szerint
• Az elvégzendő munka típusától függően használjon egyéb

pontos egyéni védőeszközöket.

Biztonsági utasítások a töltőre és az akkumulátorra vonatkozóan

Az akkumulátor töltéshez történő csatlakoztatásához helyezze be azt a töltőbe, majd csatlakoztassa a töltőt az áramforráshoz.

Védje a töltőt az esőtől és a nedvességtől. A töltő csak beltérben használható.

Tartsa tisztán a töltőt.

Ne használja a töltőt gyúlékony tárgyakon és hordozókon (pl. papír) vagy robbanásveszélyes és/vagy gyúlékony légkörű környezetben.

Töltés közben mindig gondoskodjon megfelelő szellőzésről, mivel az akkumulátorból füstgőz vagy elektrolit szivároghat, ha az akkumulátor nem megfelelő kezelés/rongálás miatt megsérül.

A töltés befejeztével húzza ki a töltőt a konnektorból. Ne hagyja a szükségesnél hosszabb ideig áramforráshoz csatlakoztatva.

Az akkumulátort száraz helyen tárolja és töltse, és ügyeljen arra, hogy ne kerüljön bele víz.

Tartsa tisztán és szennyeződésektől mentesen az akkumulátor csatlakozóit.

Védje az akkumulátort az ütésektöl, nedvességtöl, és soha ne nyissa ki vagy mechanikusan sértse meg az akkumulátort.

Az akkumulátor töltöttségi szintjének ellenőrzéséhez tegye a következőket.

Nyomja meg az akkucsomagon lévő gombot, és szükség esetén

töltse fel az akkumulátorcsomagot a LED-ek számának és a Akkumulátoros szerszám várható üzemidejének megfelelően.

Tárolás

Az akkumulátoros szerszámokat száraz, gyermekek számára elérhetetlen helyen tárolja. Biztonsági okokból vegye ki az akkumulátoros szerszám tárolása előtt az akkucsomagot. Ha az akkumulátorcsomagot behelyezi a vezeték nélküli szerszámba, az gyorsabban lemerül. Védje az akkumulátorcsomagot és a szerszámot a fagytól, a magas hőmérséklettől, a nedvességtől és a víztől. Ne javítson meg sérült akkumulátorcsomagot. Az akkumulátorcsomag javítását a gyártónál vagy egy hivatalos szervizközpontban lehet elvégeztetni. Az akkumulátort csak a gyártó által megadott paraméterekkel rendelkező töltőkben töltse Az akkumulátor nem megfelelő körülmények között történő tárolása vagy használata elektrolitszivárgást okozhat. Sérült vagy módosított akkumulátorokat nem szabad használni. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami veszélyes következményekkel járhat. Tartsa az akkumulátort tűztől távol, és védje a hőtől. Az akkumulátor felrobbanhat, ha tűznek vagy 130°C-ot meghaladó hőmérsékletnek van kitéve.

Az akkumulátor behelyezése

Megjegyzés: A készülékhez nem megfelelő akkumulátor használata meghibásodáshoz vagy a készülék károsodásához vezethet. Az akkumulátorcsomagnak a fogantyúba történő behelyezéséhez nyomja be, amíg hallja a reteszelő mechanizmus reteszelését (az akkumulátorcsomagnak a készülék szélével egy vonalban kell elhelyezkednie).

Amennyiben a berendezésen áthúzott szemeteskosár jelölés található, a termék a 2012/19/EU irányelv rendelkezései hatálya alá tartozik. Kérjük, ismerkedjem meg a helyi elektromos és elektronikus hulladékgyűjtési rendszer szabályaival. A helyi előírások szerint járjon el. A terméket háztartási hulladékokkal együtt nem dobja ki. Az elhasznált termék megfelelő ártalmatlanításával a természetre és emberi egészségre gyakorolt esetleges káros hatásait akadályozza meg.

A termék kiváló minőségű, újrahasznosítható anyagokból és alkatrészekből készült.

A készülék leírása:

1. Felső fogantyú
2. Bekapcsolási zár
3. Segédfogantyú
   4 Be-/kikapcsoló
   5 Akkumulátor-tartó
   6 Teleszkópos rúdhosszabbító
   7 Hosszbeállítás rögzítő gomb
4. Szögbeállítás reteszelő gomb
5. Vágófej
6. Kihajtható védőfogantyú

11 Védőburkolat
12 Vezető kerék
13. Rugós nyílás (a képen nem látható) 14.
Állandóan rögzített orsótartó
14. Állandóan rögzített orsótartó 14.
15. Orsófedél
16. Orsó
17. Orsó gomb (fonalhosszváltás)
18. Fej műanyag pengékkel
19. Műanyag pengék

A teleszkópos rúd beállítása (6 és 7)

A teleszkópos rúd kívánt hosszának az Ön magasságának megfelelő beállításához fordítsa el a reteszelőt (7) az óramutató járásával megegyező irányba, majd húzza a teleszkópos rudat (6) és rögzítse azt a reteszelőszerkezet (7) ellentétes irányba történő mozgatásával. Ezután húzza meg ismét az óramutató járásával megegyező irányba.

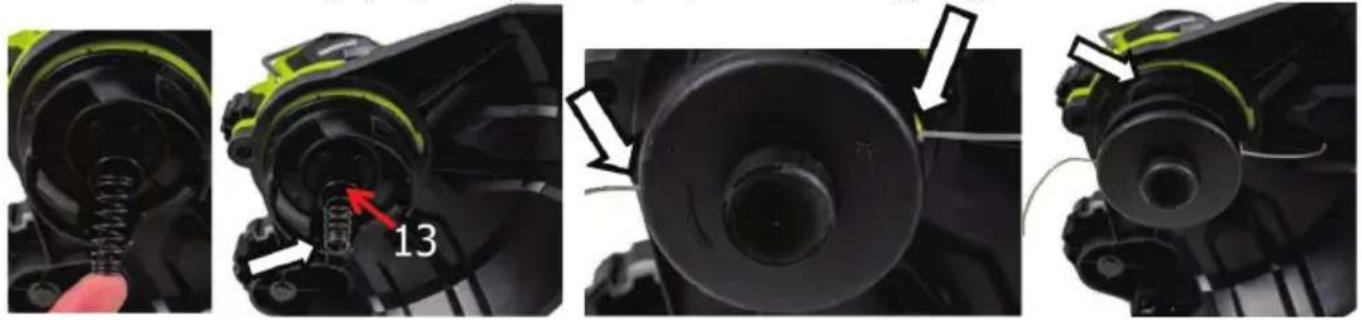

Az orsó kicserélése:

Az orsó műanyag pengékkel ellátott cserefejjel történő cseréjéhez a következőképpen járjon el:

1. Az orsófedélen (15) két, egymással szemben lévő pont van jelölve. Nyomja be egyszerre mindkét pontot, és húzza ki az orsófedelet. (15) a rögzített orsótartóról (14) a nyíl által jelzett irányba.
2. Ezután húzza ki az orsókat (16) az orsófedélből (15).
3. Ha csak kicseréli az orsót (16) egy új orsóra, győződjön meg róla, hogy először a fonal mindkét végét átnyomja az orsófedélen lévő fémszemeken.
   (15) cérnát át.
4. Mielőtt az új orsót (16) az orsófedéllel (15) együtt a fűnyíróhoz rögzítené, győződjön meg arról, hogy a rugó helyesen van-e behelyezve a rugónyilásba (13). Helyezze a rugó kissé szélesebbik végét a rugó tartó (14) helyén lévő nyilásba (13).
5. Most helyezze be az új orsót (16) az orsófedéllel együtt.
   (15) a "megjelölt pontokkal" az orsótartó (14) mélyedéseibe. Miután ezeket beillesztette és az orsófedelet a helyére pattintotta, elkezdheti a munkát.

A fonalhossz manuálisan vagy automatikusan változtatható.

Manuálisan:

Saját biztonsága érdekében vegye ki az akkumulátort!

Egyik kezével nyomja meg az orsó gombját (17), és egymás után húzza a megfelelő cérnacsúcsot a kívánt hosszúságúra. Ha befejezte a fonalhossz beállítását, engedje el a gombot. Ha a cérna hossza túl hosszú, a cérnát a trimmer indításakor a vezető keréknél (12) lévő penge automatikusan a megfelelő hosszúságra rövidíti.

Automatikus:

A cérna hossza a trimmer futása közben bármikor automatikusan növelhető, ha a trimmert röviden a talajhoz nyomja. A cérna automatikusan letekeredik az orsóról az orsógomb (17) segítségével. MEGJEGYZÉS: Ha túl sokáig nyomja a fűnyírót a talajhoz, a zsinór orsó nagyon gyorsan kiürül.

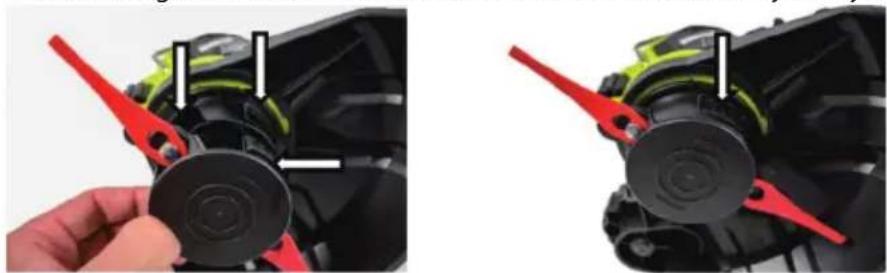

A monofil fonal orsó cseréje műanyag pengékkel

1 Vegye ki a monofil orsót(16), és helyezze be a műanyag pengékkel ellátott cserefejet(18) (ne feledje, hogy az akkumulátort ki kell venni):

1. Vegye ki az orsót(16) az orsófedéllel(15) együtt az orsócserénél leírtak szerint.

2. Ezután helyezze vissza a műanyag pengés fejet (18) a két műanyag pengével (19).

3. Ellenőrizze, hogy mindkét műanyag penge (19) jól ül-e a helyén.

4. Ellenőrizze, hogy a rugó megfelelően ül-e a nyílásban (13) Ha a rugó már nincs behelyezve vagy kicsúszott, javítsa ki.

5. Ezután helyezze be a cserefejet (18).

6. Helyezze" az orsótartó mélyedéseibe (14).

Ha ezek megfelelően összeillesztésre kerültek, és a cserefej a helyén rögzült, elkezdheti a munkát.

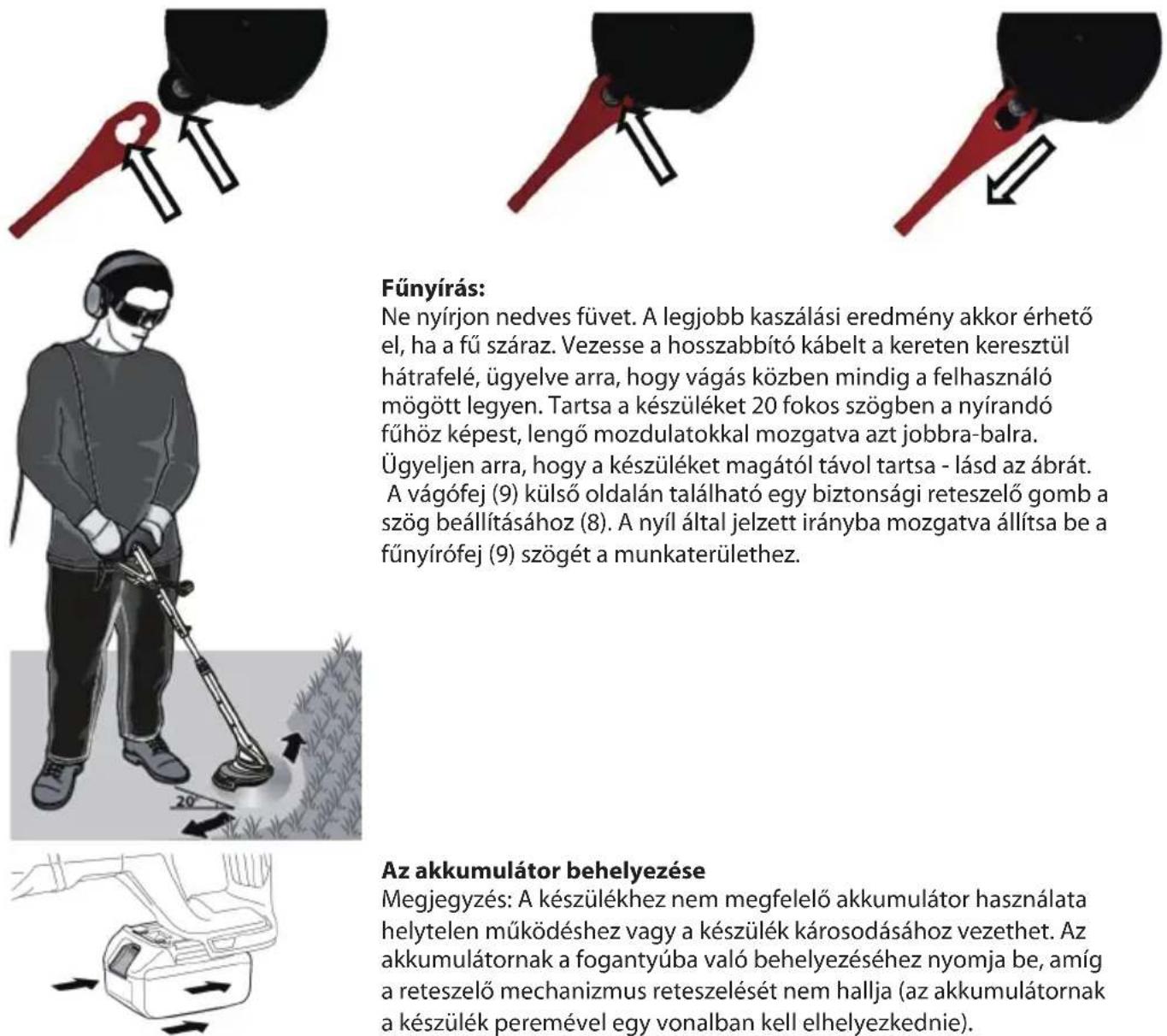

A műanyag betétek (19) könnyen cserélhetők. A cserélhető fejet (18) nem szükséges eltávolítani. Fogja meg a műanyag lapkát, és tolja a cserélhető fej felé. Ezután egyszerűen húzza felfelé a műanyag lapátot (19).

Az új műanyag pengék (19) cserefejhez (18) való rögzítéséhez egyszerűen helyezze őket a fej fogóiba az alábbi ábrákon látható módon, és húzza a műanyag pengéket (19) maga felé.

Fúnyírás:

Ne nyírjon nedves füvet. A legjobb kaszálási eredmény akkor érhető el, ha a fű száraz. Vezesse a hosszabbító kábelt a kereten keresztül hátrafelé, ügyelve arra, hogy vágás közben mindig a felhasználó mögött legyen. Tartsa a készüléket 20 fokos szögben a nyírandó fühöz képest, lengő mozdulatokkal mozgatva azt jobbra-balra.

Ügyeljen arra, hogy a készüléket magától távol tartsa - lásd az ábrát.

A vágófej (9) külső oldalán található egy biztonsági reteszelő gomb a szög beállításához (8). A nyíl által jelzett irányba mozgatva állítsa be a fűnyírófej (9) szögét a munkaterülethez.

Az akkumulátor behelyezése

Megjegyzés: A készülékhez nem megfelelő akkumulátor használata helytelen működéshez vagy a készülék károsodásához vezethet. Az akkumulátornak a fogantyúba való behelyezéséhez nyomja be, amíg a reteszelő mechanizmus reteszelését nem hallja (az akkumulátornak a készülék peremével egy vonalban kell elhelyezkednie).

Tisztítás, karbantartás:

1. A készülék minden egyes használata után tisztítsa meg a teljes készüléket a növényi törmeléktől és az alsó burkolatot az összegyűjtött, tömörített masszától.
2. A szellőzőnyílásokat és a motorházakat lehetőség szerint mindig tartsa por- és szennyeződésmentesen. Törölje át a készüléket tiszta ruhával, kefével vagy fújja át sürített levegővel.
3. A tisztítás minden használat után azonnal ajánlott.
4. Ne használjon tisztítószereket vagy oldószereket a készülék tisztításához; ezek károsíthatják a készülék műanyag részeit. Ügyelni kell arra, hogy víz ne kerüljön a készülék belsejébe.
5. Rendszeresen ellenőrizze a vágóvezeték állapotát, valamint a csavarok szorosságát. Új gépeknél a csavarok tömörségének első ellenőrzését a trimmelőgép kb. 2 órás üzemelése után kell elvégezni. Szükség esetén húzza meg újra a meglazult csavarokat.
   Győződjön meg arról, hogy az elektromos szerszám minden alkatrésze jó állapotban van, és hogy a gép nincs túlterhelve, illetve nem végez olyan munkát, amelyre nem tervezték.

Tartson 15 perc szünetet minden 15 perces működés után.

BLAUPUNT Akkumulátoros fünyíró CT5010

Feszültség: 18 V

Vágási szélesség: 230 mm (2 oldal).

Húrátmérő: 1,2 mm

Sebesség üresjáratban: 10.000 fordulat/perc

Teleszkópos cső

Vágókerékkel

Élvágó funkcióval

Forgatható vágófejjel

Forgatható segédfogantyúval

Virágvédő acélhuzallal

Akkumulátor: 18VLi-Ion, BP1820 2,0 Ah (nem tartozék); BP1840 4,0 Ah ajánlott (nem tartozék); BP1850 5,0 Ah (nem tartozék).

Méretek: Méretek: 17,8 x 16,3 x 91,5 mm

Súly: 1,9 kg

Zaj:

Az ISO/TR 11688-1 szabvány szerint mért tipikus A-súlyozott zajszint:

Hangnyomásszint (LpA): 76,5 dB (A)

Mérési bizonytalanság (K): 3 dB (A)

A zajszint működés közben meghaladhatja: 86,6 dB (A), (K) 3 dB

Rezgések

Az En3774 szerint mért teljes rezgésérték:

Rezgéskibocsátás: ah = 92 dB(A)

Mérési bizonytalanság (K): Km= 1,5 m/s

Megengedett üzemidő: 35 perc üzemidő.

POMEMBNE INFORMACIJE
