HASZNÁLATI ÚTMUTATÓ CS3120 BLAUPUNKT
Gépekre és elektromos berendezésekre vonatkozó biztonsági szabályok
A készülék olyan országokban használható, ahol az éghajlat mérsékelt, egyenletesen nedves. A használata más országokban is lehetséges.
FIGYELEM! A telepítés megkezdése vagy a készülék használata előtt feltétlenül olvassa el a használati útmutatót és különösen a biztonságos használattal kapcsolatos utasítást. Órizze meg az útmutatót későbbi felhasználás céljából, és a készüléket azzal együtt adja át következő felhasználóinak.
A jelen biztonsági előírások és figyelmeztetések be nem tartása áramütést, tüzet vagy súlyos személyi sérülést okozhat. Ne hagyja, hogy gyermekek vagy fiatalok használják a készüléket. A használati útmutatót nem ismerő személyek nem kísérelhetik meg a készülék telepítését, karbantartását vagy használatát.
A készüléket csak akkor használhatják korlátozott fizikai, érzékszervi vagy szellemi képességekkel élő vagy megfelelő tapasztalattal és ismeretekkel nem rendelkező személyek, ha felügyelet alatt állnak vagy utasításokat kaptak a készülék biztonságos használatára vonatkozóan és megértik a fennálló veszélyeket.
Figyelmeztető jelek magyarázata:
| 1 |  |  |  |  |
| 5 |  |  |  |  |
- Veszéllyel kapcsolatos figyelmeztetés. Különös óvatossággal járjon el.
-
Fontos: olvassa el a használati útmutatót és tartsa be a
-
figyelmeztetéseket.
- Viseljen védőszemüveget.
- Használjon fülvédőt.
- Javítás vagy karbantartás előtt mindig húzza ki a készüléket az áramforrásból. Ha a kábel megsérült, haladéktalanul húzza ki a dugót az elektromos aljzatból.
6.Ne használja a fűrészt esőben vagy nagy páratartalom esetén. - A fűrészt erősen tartsa, és két kézzel működtesse.
- Tartsa be a visszarúgással kapcsolatos biztonsági szabályokat. Kerülje a láncvezető végével való vágást. Ilyen helyzetben a fűrész hajlamos a forgásra, és ellenőrizetlen módon visszarúghat a kezelő felé, ami sérülést okozhat.
Munkahelyi biztonság
Tartsa a munkaterületet tisztán és jól megvilágítva. A rendetlenség és a rossz fényviszonyok hozzájárulnak a balesetekhez.
A munka megkezdése előtt készítse elő és tisztítsa meg a területet, távolítson el minden olyan követ, ágat, vezetéket és egyéb tárgyat, amely a talajból kiáll.
Fokozott óvatossággal járjon el, ha a munkát lejtős terepen vagy lejtön végzi.
Ne használja az elektromos meghajtású készüléket gyúlékony folyadékok, gázok vagy porok által keltett robbanásveszélyes környezetben. A készülék szikrákat bocsáthat ki, amelyek begyújthatják a port vagy a füstöt.
Ne használja az elektromos fűrészt olyan helyen, ahol fokozott tűz- vagy robbanásveszély áll fenn.
A fűrész nincs víz elleni védelemmel ellátva. Az esőben vagy nedves környezetben végzett munka áramütést okozhat.
Ne hagyja, hogy gyermekek vagy járókelők tartózkodjanak azon a területen, ahol elektromosan működtetett eszköz van használatban. A figyelem elterelése a készülék feletti irányítás
elvesztését eredményezheti. Az elektromos kerti berendezéseket tartsa távol a közelben tartózkodóktól.
A kezelő felel a más személyeket vagy a környezetet érintő balesetekért vagy veszélyekért.
Elektromos biztonság
A készüléket az adattáblán feltüntetett értékeknek megfelelő aljzatba csatlakoztassa.
A szerszám dugójának illeszkednie kell az elektromos aljzatba. Soha ne módosítsa a tápkábel csatlakozóját semmilyen módon. A nem módosított csatlakozók és a megfelelő elektromos aljzatok csökkentik az elektromos áramütés kockázatát.
Kerülje a földelt vagy földzárlatos készülékek, pl. csövek, fűtőtestek, radiátorok, hűtőszekrények megérintését. A földelt vagy földzárlatos alkatrészek érintése növeli az elektromos áramütés kockázatát.
Ne tegye ki a terméket eső vagy nedvesség hatásának. Ha víz kerül a szerszámba, nő az áramütés veszélye.
Személyi biztonság
Ne kezdjen el láncfűrésszel dolgozni, ha fáradtnak érzi magát, vagy alkohol, kábítószer vagy gyógyszer hatása alatt áll. A készülék használatakor a lehető legjobban összpontosítson és legyen óvatos. Egy pillanatnyi figyelmetlenség a szerszám használata közben balesethez, és ebből következően súlyos sérüléshez vagy anyagi kárhoz vezethet.
Használjon személyi védőfelszerelést. Mindig viseljen az arcához szorosan tapadó védőszemüveget (az EN 166 szabványnak vagy más nemzeti szabályozásnak megfelelően). A készülék hangereje miatt viseljen fülvédőt. Javasolt továbbá védőfelszerelést, például porvédő maszkot, csúszásmentes, felsőrésszel ellátott biztonsági lábbelit, védőkesztyűt és sisakot használni.
Viseljen szorosan illeszkedő ruházatot. A laza ruha, ékszer, sál beakadhat a fűrész mozgó alkatrészeibe, ami veszélyes balesetekhez vezethet. Ha a felhasználó hosszú hajjal rendelkezik, kösse azt össze és fogja fel.
Működés közben a készülék különböző tárgyakat, fűrészport, fadarabokat dobhat ki nagy sebességgel. Sérülésveszély áll fenn. Ajánlott megfelelő ruházatot viselni.
A szerszám beindítása előtt távolítsa el a szerszám beállításához használt összes kulcsot és egyéb szerszámot. A kulcs a szerszámgép forgó részében maradva sérüléseket okozhat.
Ne dolgozzon természetellenes testhelyzetben. Az egyensúlyvesztés lehetőségének elkerülése érdekében helyes és stabil testhelyzetet vegyen fel. Ez kiszámíthatatlan helyzetekben lehetővé teszi a szerszám jobb irányítását.
Kerülje a véletlenszerű beindítást. A készülék felemelése vagy mozgatása előtt győződjön meg, hogy a tápkábel ki van húzva az áramból, és a kapcsoló kikapcsolt helyzetben van. Balesetet okozhat, ha az elektromos berendezést ujjával a kapcsológombon hordozza, vagy ha bekapcsolt helyzetben lévő kapcsolóval csatlakoztatja az áramhoz.
Tartsa távol a kezét és a lábát a fűrész mozgó (forgó) részeitől. Ne emelje meg a működésben lévő fűrészt a válla fölé. Tartsa a fűrészt két kézzel.
Tartson biztonságos távolságot a közelben tartózkodóktól.
A biztonságosra tervezett rendszer használata, valamint az óvintézkedések és a kiegészítő védőintézkedések ellenére a munkavégzés során mindig fennáll a sérülés veszélye.
A láncfűrészekre vonatkozó részletes biztonsági utasítások.
Ne próbáljon meg fémet vágni. A fűrész tisztításához ne használjon mosószert vagy alkoholt.
Puha, száraz szövettel törölje le.
Ne használjon olyan berendezést, amelyet nem kifejezetten ehhez a készülékhez terveztek, és amely nem található meg a gyártó ajánlásai között. Az a tény, hogy a berendezés elektromos kéziszerszámra szerelhető fel, nem garantálja a biztonságos használatot.
A munkaszerszám rögzítőrendszerének meg kell felelnie az elektromos szerszám méreteinek. A nem megfelelő méretű szerszámokat nem lehet helyesen burkolni vagy felügyelni. Használjon személyi védőfelszerelést. A munka típusától függően viseljen az egész arcot védő maszkot, szemvédelmet, pl. védőszemüveget. Védje a szemét a munka során keletkező, levegőben lévő idegen tárgyaktól. Védje a légutakat a megemelkedő portól és gözöktől porvédő maszkkal. A hosszabb ideig tartó zajexpozíció halláskárosodáshoz vezethet.
Ügyeljen arra, hogy a közelben tartózkodók biztonságos távolságra legyenek a láncfűrésztől. Mindenki, aki a szerszámgép közelében tartózkodik, használjon egyéni védőfelszerelést. A munkadarabok vagy a megrepedt szerszámok szilánkjai a közvetlen kontaktzónán kívül is sérülést okozhatnak.
Ne hordozzon mozgásban lévő szerszámot. A munkaszerszámmal való véletlen érintkezés elvághatja a ruházatot, és a kezelő személy testével érintkezhet.
Rendszeresen tisztítsa meg a berendezés szellőzőnyílásait. A motor fúvóegysége beszívja a port a házba, a nagy mennyiségű fémpor pedig elektromos veszélyt jelenthet. A készülék eltömődött szellőzése a szerszámgép túlmelegedéséhez is vezethet.
Minden indítás előtt ellenőrizze, hogy:
- a készülék megfelelően van összeszerelve, az utasításoknak megfelelően;
- a vágószerszám jó műszaki állapotban van; rendszeresen ellenőrizze a lánc rögzítését, sérülését és kopását;
- a biztonsági berendezések (pl. vágópenge, burkolat,
fogantyú, motorkapcsoló) jó müszaki állapotban vannak és megfelelően működnek.
Csak akkor távolítsa el a láncfűrészt a vágott anyagtól, ha a vágólánc működik.
Keresztirányú vágáskor mindig a rönktámaszt használja támpontként. A láncfűrészt a főfogantyúnál fogja és a segédfogantyúnál vezesse.
Ha az anyagot nem lehet egyszerre átvágni, húzza kissé hátra a fűrészt, állítsa át a rönktámaszt, és folytassa a vágást a fűrész fő fogantyújának enyhe felemelésével.
Fokozott óvatossággal járjon el a lánc elakadása esetén. Ez a felhasználó felé irányuló, úgynevezett visszarúgást eredményezhet.
A fűrész kikapcsolása után a lánc egy ideig mozgásban marad. Kellő óvatossággal járjon el.
A fűrész forgásban lévő lánca felmelegszik és kitágul.
Megfelelő kenés és feszültség nélkül leugorhat a láncvezetőről, vagy elszakadhat. Súlyos baleset és vagyoni kár veszélye áll fenn.
Mindig kapcsolja ki a fűrészt, ha:
- örizetlenül kell hagyni,
- a beállítási és karbantartási munkák előtt,
- miután idegen tárgyba ütközött,
- a készülék rendellenes rezgései érzékelhetők.
Általános információ
Ez a készülék kizárólag a jelen használati útmutatóban leírtak szerint használható, kerti munkák során. Használható ágak metszésére, tűzifa előkészítésére és egyéb, fa metszését igénylő célokra.
Az egyéb használat veszélyes lehet a felhasználókra nézve, és károsíthatja a készüléket. A készülék nem használható fák vágására, fa és faalapú anyagoktól eltérő anyagok vágására.
Biztonsági utasítások a töltőhöz és az akkumulátorhoz
Az akkumulátor töltéséhez az akkumulátort be kell helyezni a
töltőbe, majd a töltőt áramforráshoz kell csatlakoztatni.
- Védje a töltőt az esőtől és a nedvességtől. A töltő csak beltérben használható.
• Tartsa tisztán a töltőt. - Ne használja a töltőt gyúlékony tárgyakon és aljzatokon (pl. papír) vagy robbanásveszélyes és/vagy gyúlékony légkörű környezetben.
- A töltés során mindig gondoskodjon a megfelelő szellőzésről, mivel az akkumulátorból füstgőz vagy elektrolit szivároghat, ha az akkumulátor helytelen kezelés/rongálás miatt megsérül.
- Ha a töltés befejeződött, húzza ki a töltőt a fali aljzatból. ne hagyja a szükségesnél hosszabb ideig áramforráshoz csatlakoztatva.
- Az akkumulátort száraz helyen töltse és tárolja, és ügyeljen arra, hogy ne kerüljön bele víz.
- Tartsa tisztán és szennyeződésmentesen az akkumulátor csatlakozóit.
- Védje az akkumulátort az ütésektől, nedvességtől, és soha ne nyissa ki, illetve ne sértse meg mechanikusan az akkumulátort.
- Az akkumulátor töltöttségi szintjének ellenőrzéséhez nyomja meg az akkumulátoron lévő gombot, és szükség esetén töltse fel az akkumulátorokat a LED-ek számának és az akkumulátoros szerszám várható üzemidejének megfelelően.
Visszarúgás jelensége:
A visszarúgásra hirtelen és ellenőrizetlenül kerül sor, a készülék ezzel reagál a vágóeszköz elakadására vagy beszorulására. Az elakadás vagy beszorulás hirtelen rántást eredményez a lemez forgásával ellentétes irányban.
A visszarúgás a biztonsági utasítások el nem olvasásának eredménye.
A visszarúgás elkerülése érdekében kövesse a biztonsági utasításokat, és alkalmazza a visszarúgást megelőző módszereket
A visszarúgás megakadályozására szolgáló módszerek.
a) Tartsa a készüléket a két fogantyúnál fogva, erősen és biztonságosan. Mindig használja a segédfogantyút. – A kezelő megfelelő óvintézkedések meghozatala esetén képes kordában tartani a forgatónyomatékot és az ezzel kapcsolatos visszarúgási erőket.
b) Tartsa távol a kezét a gép vágórészétől.
FIGYELEM: Ha nem megfelelően használja, a készülék
sérülést okozhat.
c) A gépet használó személynek úgy kell elhelyezkednie, hogy ne legyen a penge fogainak közelében, amikor a gép visszarúg.
Amennyiben a berendezésen áthúzott szemeteskosár jelölés található, a termék a 2012/19/EK irányelv rendelkezése alá tartozik. Kérjük, ismerje meg a helyi, elektromos és elektronikus hulladékok gyűjtésére vonatkozó szabályokat. A helyi előírások szerint járjon el. A terméket háztartási hulladékokkal együtt ne dobja ki. Az elhasznált termék megfelelő megsemmisítésével a természetre és emberi egészségre gyakorolt esetleges káros hatásait akadályozza meg. Környezetvédelmi információk
A csomagolás kizárólag a nélkülözhetetlen elemeket tartalmazza. Minden erőfeszítést elkövettünk annak érdekében, hogy a csomagolás három komponense könnyen elkülöníthető legyen: karton (doboz), polisztirol (belső védelem) és polietilén (zacskók, védőlap). A berendezés újrahasznosítható anyagokból készült, erre szakosodott cég által elvégzett szétszerelését követően elemei újra használhatók. Tartsa be a csomagolóanyagok, elhasznált elemek és felesleges berendezések megsemmisítésére vonatkozó helyi előírásokat.
A termék kiváló minőségű, újrahasznosítható anyagokból és alkatrészekből készült.

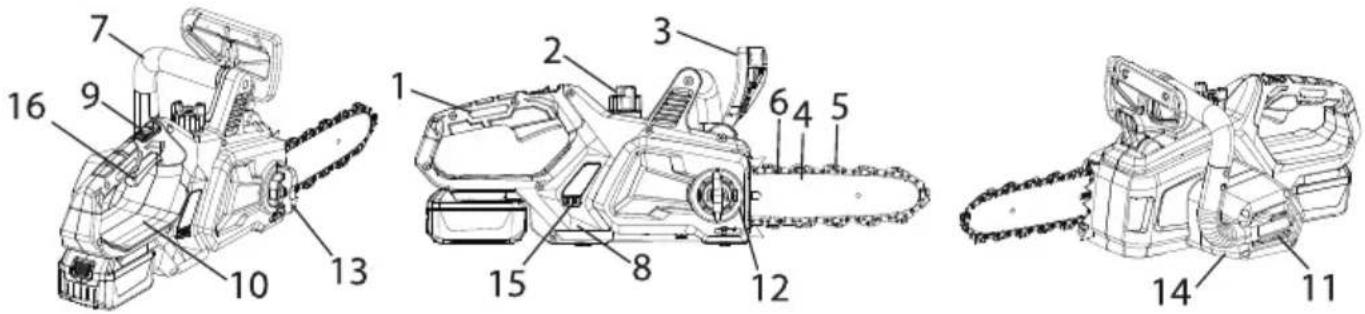

Elektromos láncfűrész felépítése.
- Fogantyú
- Lánc kenőolaj tartály
- Láncfékkar
- Vezetősín
- Lánc
- Vezetősín kenőnyílások
- Segédfogantyú
- Ház
- Bekapcsológomb retesz
- Ujjvédő
- Légszűrő burkolata
- Láncfeszítő (SDS)
- Áttétel burkolatának rögzítőanyája
- Áttétel védőburkolata
- Olajszint ablak
- Bekapcsológomb
Akkumulátor behelyezése
Tipp: A készüléknek nem megfelelő akkumulátorok használata a készülék meghibásodásához vagy károsodásához vezethet.
Az akkumulátor fogantyúba való behelyezéséhez nyomja azt be, amíg meg nem hallja a reteszelő mechanizmus működésbe lépését (az akkumulátornak a készülék szélével egy vonalban kell lennie) Az elemek típusa: 18 V Li-Ion; BP1840 4,0 Ah, BP1850 5,0 Ah ajánlott (nem tartozék)
A GÉP HASZNÁLATRA VALÓ ELÖKÉSZÍTÉSE
A gyártó által szállított láncfűrész részlegesen szét van szerelve. A lánc cseréjére, a láncvezető felszerelésére és a szerelési rajzokra vonatkozó információk lehetővé teszik a fűrész összeszerelését és a használatára való előkészítését.

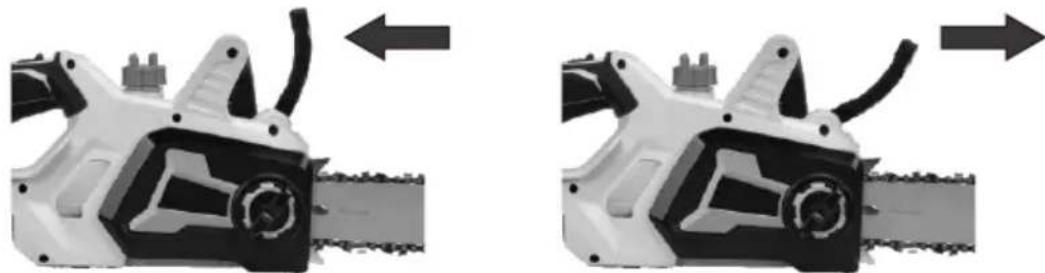

LÁNCFÉK MÜKÖDÉSE
A biztonsági fék úgy van kialakítva, hogy azonnal megállítsa a fűrész láncát visszarúgás esetén. A fék függőleges helyzetben használatra kész.
A fürész minden használata előtt ellenőrizze a láncfék működését a kar előretolásával.
Ha a fék hibás működésére lesz figyelmes, adja le a fűrészt szervizközpontban. Ne használja a fűrészt, ha a biztonsági fék nem működik.

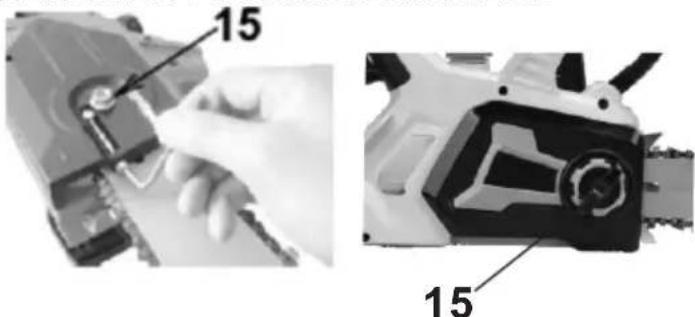

A LÁNCVEZETŐ ÉS A LÁNC FELHELYEZÉSE
A láncvezető és a lánc felhelyezése/eltávolítása előtt győződjön meg, hogy a készülék ki van húzva az áramból. Állítsa a láncféket függőleges helyzetbe.
A lánc használatakor különösen óvatosan járjon el, mert az nagyon éles. Ajánlott védőkesztyű használata.
A lánc és a láncvezető felszerelése előtt ellenőrizze a fogak irányát. A fűrészházon van feltüntetve a lánc helyes iránya.
A lánc eltávolítása:
Csavarja le a burkolat rögzítőanyáját. Vegye le az áttétel fedelét. Csökkentse a láncfeszességet a feszítőcsavar óramutató járásával ellentétes irányba történő maximális elforgatásával. Távolítsa el a láncvezetőt és a láncot.
A lánc felszerelése:
Csavarja le a burkolat rögzítőanyáját. Vegye le az áttétel fedelét. Csökkentse a láncfeszességet a feszítőcsavar óramutató járásával ellentétes irányba történő maximális elforgatásával. Illessze a láncot a vezetőhoronyba, ügyelve arra, hogy a fogak iránya megfeleljen a burkolaton feltüntetett információknak.
Helyezze fel a láncvezetőt és a láncot a rögzítőkre úgy, hogy a lánchajtó szemek a hajtókerék fogain legyenek, a csavarfej a láncvezető hosszanti nyílásában, a csúszó elem feszítőcsapja pedig a láncvezető nyílásában.
Javasoljuk, hogy a láncvezető helyzetét 5 üzemóránként változtassa meg úgy, hogy a felső és az alsó él egyenletesen kopjon.
Minden alkalommal ellenőrizze, hogy az olajcsatorna tiszta-e, és biztosítja-e az olaj szabad áramlását. A láncvezető és a lánc felhelyezése/eltávolítása előtt győződjön meg, hogy a készülék ki van húzva az áramból. Állítsa a láncféket függőleges helyzetbe.
A lánc használatakor különösen óvatosan járjon el, mert az nagyon éles. Ajánlott védőkesztyű használata.
A lánc és a láncvezető felszerelése előtt ellenőrizze a fogak irányát. A fűrészházon van feltüntetve a lánc helyes iránya.
A lánc eltávolítása:
Csavarja le a burkolat rögzítőanyáját. Vegye le az áttétel fedelét. Csökkentse a láncfeszességet a feszítőcsavar óramutató járásával ellentétes irányba történő maximális elforgatásával. Távolítsa el a láncvezetőt és a láncot.
A lánc felszerelése:
Csavarja le a burkolat rögzítőanyáját. Vegye le az áttétel fedelét. Csökkentse a láncfeszességet a feszítőcsavar óramutató járásával ellentétes irányba történő maximális elforgatásával. Illessze a láncot a vezetőhoronyba, ügyelve arra, hogy a fogak iránya megfeleljen a burkolaton feltüntetett információknak.
Helyezze fel a láncvezetőt és a láncot a rögzítőkre úgy, hogy a lánchajtó szemek a hajtókerék fogain legyenek, a csavarfej a láncvezető hosszanti nyílásában, a csúszó elem feszítőcsapja pedig a láncvezető nyílásában.
Javasoljuk, hogy a láncvezető helyzetét 5 üzemóránként változtassa meg úgy, hogy a felső és az alsó él egyenletesen kopjon.
Minden alkalommal ellenőrizze, hogy az olajcsatorna tiszta-e, és biztosítja-e az olaj szabad áramlását.
LÁNCFESZESÍTÉS
A munkavégzés megkezdése előtt feszítse meg a láncot. Ehhez használja a láncfeszítő anyát. Húzza meg a láncot az óramutató járásával megegyező irányban.
Ellenőrizze, hogy a lánc a vezetőelem nyílásán belül van-e.
Húzza meg a láncrögzítő csavart az óramutató járásával megegyező irányban, amíg a lánc megfelelően meg nem feszül. Ezután húzza meg a rögzítőanyát.
A vezetősín közepén a megfelelően megfeszített lánc kb. 3-4 mm magasságra emelhető meg.
LÁNC KENÉSE
A munka megkezdése előtt ellenőrizze a lánc kenésére szolgáló olaj szintjét a tartályban (2). Ha az olaiszint a betekintő ablak alián van, akkor azt fel kell tölteni.
Csavarja le az olajtartály fedelét, öntse a lánc kenőolaját a tartályba. Ajánlott a betekintő ablak tetejéig utántölteni az olajat. Az olaj feltöltése után húzza meg a tartály kupakját, és törölje le a készülék burkolatát úgy, hogy az mentes legyen a szennveződésektől és a ne legyen csúszós.
A tartályban lévő olai mennyiségét 30 percenként ellenőrizze.
Ne működtesse a fűrészt, ha nincs olaj a tartályban. A géphez nincs mellékelve lánckenő olaj.
A LÁNCFÜRÉSZ BE- ÉS KIKAPCSOLÁSA
Fogja meg a fűrészt a jobb kezével a fogantyúnál fogva. Oldja ki a láncféket. Nyomja meg és tartsa lenyomva a reteszelő gombot a hüvelykujjával, majd tartsa lenyomva a kapcsolót a mutatóujjával. A fűrész bekapcsol, és a lánc forogni kezd.
A fűrész kikapcsolásához engedje el a kapcsológombot. A lánc megáll. Hajtsa be a láncféket a véletlen bekapcsolódás elkerülése érdekében.
FÜRÉSZELÉS – ÁLTALÁNOS TIPPEK
Minden 15 perc használat után tartson 15 perc szünetet.
A munka megkezdése és a vágás előtt olvassa el a biztonsági szabályokat. Visszarúgás fordulhat elő, melynek során a fűrész hátradobásra kerül a kezelő irányába. Súlyos vagy halálos baleset veszélye áll fenn.
Akkor kezdje el a vágást, amikor a fűrész elérte a teljes fordulatszámot.
Ne vágion a vezetősín felső neqvede körüli területtel.
Vágás közben ne fejtsen ki túl nagy nyomást. Amikor a fűrész maximális sebességgel működik, enyhe nyomást feitsen ki.
Ha a láncvezető beragadt az anyagba, ne húzza ki erővel, használion éket vagy kart.
Mindig gondoskodjon a lábak megfelelő megtámasztásáról. Ne álljon a rönkre. Ügyeljen a vágott rönk gördülésére.
Legven óvatos a levágott ág rugózásakor.
KÉRGEZÉS
A kérgezés a levágott fa kérgének és ágainak eltávolítását jelenti.
A törzset tartó ágakat csak a törzs vágása után, utolsó lépésként szabad levágni.
A megfeszített ágakat alulról felfelé kell fürészelni, hogy a láncvezető ne csípődjön be.

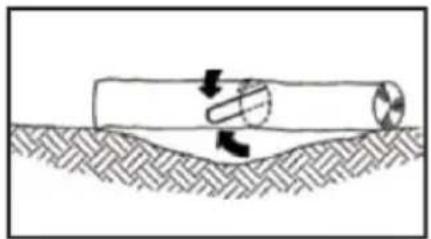

RÖNKVÁGÁS
Vegye figyelembe a feszülés irányát a rönk belsejében. A vágásnak a rönk hajlási irányával ellentétes oldalon kell végződnie. Ez megakadályozza a láncvezető elakadását.
Földön fekvő fa vágásakor félig vágja azt el, majd fordítsa meg a törzset és fejezze be a vágást a másik oldalról.
Ha a fa egyik oldalon meg van támasztva, először alulról vágja el a törzs átmérőjének 1/3-áig, majd fejezze be a vágást felülröl. Ha a törzs mindkét oldalon meg van támasztva, kezdje felülröl a vágást 1/3-ig, majd fejezze be alulról.

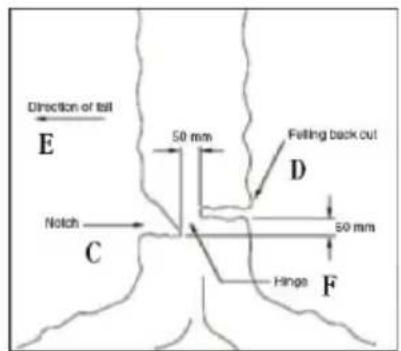

A fa kivágása előtt megfigyeléseket kell végezni. Vegye figyelembe a fa dőlésszögét, a szél irányát, a nehezebb ágak elhelyezkedését, a terep dőlésszögét és ezek alapján határozza meg a fa esésének irányát. Biztosítsa a területet, és mérje fel, hogy a kidőlt fa okozott-e tárgyilagos kárt. Határozzon meg akadályok nélküli menekülési útvonalat.
A 15 cm-nél kisebb törzsátmérőjű fák egyetlen vágással kivághatók. Ha a törzs vastagabb, hatjson végre bevágást.

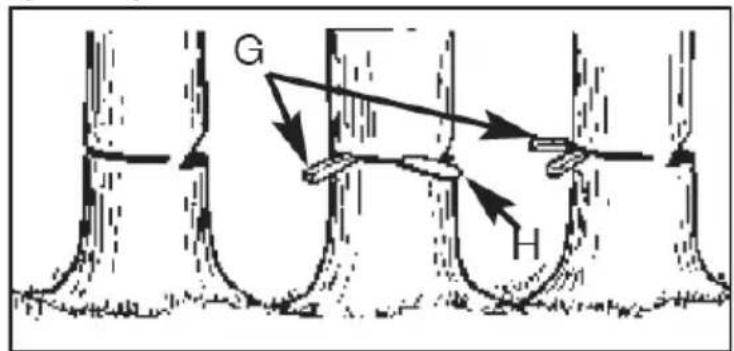

Vágjon bele a fába a mélységének 1/3-áig a tervezett kidőlés oldalán. Hajtson végre vágást a fa ellenkező oldalán, valamelyest magasabban.
TISZTÍTÁS ÉS KARBANTARTÁS
FIGYELEM! Tisztítás vagy karbantartás előtt ellenőrizze, hogy a készülék ki van-e húzva a konnektorból.
A munka befejezése után a készüléket meg kell tisztítani a törmeléktől és a portól.
Tisztítsa meg a házat a portól gyengéd kefe, ecset vagy rongy segítségével.
A nedves ronggyal végzett tisztítás megengedett, feltéve, hogy a készüléket azonnal megszárítja. A fémelemeket olajjal kell védeni.
Rendszeresen tisztítsa meg a szellőzőnyilásokat. Használjon sürített levegőt vagy porszívót.
Minden 5 üzemóra után, rendszeresen ellenőrizze a láncvezető és a lánc állapotát. Távolítsa el a fűrészport a vezetőhoronyból és az olajnyílásból. Kenje be a láncvezető fogat a láncvezető kenőnyílásán (6) keresztül.
Ügyeljen arra, hogy a lánc mindig éles legyen. Tompa lánc használata esetén a gép vezetőelemei és egyéb szerkezeti elemei gyorsabban elhasználódnak. Szélsőséges esetekben a lánc elszakadhat.
Ajánlott a lánc professzionális szervizpontokban való élezése.
Ha a készülék nincs használatban, jól szellőző, nedvességtől mentes és portól védett helyen tárolja azt.
Ne feledkezzen meg a vágóegység védőburkolatának felhelyezéséről, és a gépet tartsa gyermekektől távol.
MÜSZAKI ADATOK
| ELEKTROMOS LÁNCFÜRÉSZ | ||
| Típus, modell | CS3120 | CS4120 |
| Vezetősín hossza | 32,5cm 35,3 cm | |
| Lánc típusa | 3/8" nízký profil 0,050" | |
| Láncszemek száma | 40 pcs. | 45 pcs. |
| Lánc mozgási sebessége | 5,7 m/s | 4,95 m/s |
| Terhelés nélküli fordulatszám | 3000 rpm | 2600 rpm |
| Olajtartály ürtartalma | 300 ml | |
| Láncfék | 0.12 s | |
| Hangnyomásszint, mérési bizonytalanság | LpA=95.5 dB(A), K= 3 dB | LpA=96,4 dB(A), K= 3 dB |
| A gép által közvetített és a kezelő felső végtagjaira ható rezgések értéke | elülső fogantyú a front_hv, eq = 5,682 m/s ^2 hátsó fogantyú a rear_hv, eq = 4,695 m/s ^2 K= 1.5m/s ^2 | |
| Garantált hangteljesítményszint LWA | 107 dB(A) | |
| Súly | 3.06 kgs 3.16 kgs | |
| Gyártási év | Az adattáblán | |
| Az elemek típusa | 18 V Li-lon; BP1840 4,0 Ah, BP1850 5,0 Ah ajánlott (nem tartozék) | |
