KASUTUSJUHEND CS4120 BLAUPUNKT

Elektriliste masinate ja seadmete ohutuseeskirjad

Seadet peetakse sobivaks kasutamiseks mõõduka ja ühtlaselt niiske kliimaga riikides. Kasutatav ka muudes riikides.

TÄHELEPANU! Enne seadme paigaldamist või kasutamist tuleb kindlasti tutvuda

kasutusjuhendiga, eelkõige ohutust puudutavate soovitustega. Hoida kasutusjuhend alles ja edastada seadme järgmistele kasutajatele.

Esitatud ohutusjuhiste ja hoiatuste eiramine võib põhjustada elektrilööki, tulekahju või tõsiseid kehavigastusi.

Mitte lubada seadet kasutada lastel ja noortel. Isikud, kes kasutusjuhendiga tutvunud ei ole, seadet paigaldada, hooldada ega kasutada ei tohi.

Käesolev seade ei ole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete ja psüühiliste võimetega isikute või isikute poolt, kellel puuduvad seadme kasutamiseks kogemused või teadmised, või toimub see järelevalve all või kooskõlas seadme kasutusjuhendiga, nende inimeste turvalisuse eest vastutava isiku juhendamisel.

Hoiatussümbolite selgitus:

1
5

1. Ohuteade. Olla eriti ettevaatlik.
2. Oluline, lugeda juhend läbi ja järgida hoiatusi.
3. Kasutada kaitseprille.
4. Kasutada kõrvakaitseid.

5. Enne remonti või hooldust ühendada seade alati vooluallikast lahti. Kaabli kahjustuse korral tõmmata pistik viivitamatult voolupesast välja.

6. Saagi vihma või märja ilmaga mitte kasutada.

7. Hoida saagi kindlalt ja käsitseda seda mölema käega.

8. Järgida tagasilööki puudutavaid ohutuseeskirju. Vältida saagimist keti juhtplaadi ülemise osaga. Sellises olukorras kipub saag pöörduma ja vöib vigastuste ohtu tekitades kontrollimatult operaatori suunas liikuda.

Ohutus töökohal

Töökohta tuleb hoida korras ja hästivalgustatuna. Korralagedus ja nõrk valgustus võivad önnetusi põhjustada.

Enne tööde alustamist tuleb ala ette valmistada ja puhastada, eemaldada köik maapinnast väljaulatuvad kivid, oksad, juhtmed ning muud komistamisohtlikud võõrkehad.

Olla eriti ettevaatlik kallakutel või nõlvadel töötades.

Mitte kasutada elektritoitel seadet tuleohtlike vedelike, gaaside või tolmu poolt tekitatavates plahvatusohtlikes keskkondades.

Seade võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.

Elektrisaagi äärmiselt tule- või plahvatusohtlikes kohtades mitte kasutada.

Saag ei ole veekindel. Töötamine vihmas või niiskes keskkonnas võib elektrilööki põhjustada.

Hoida lapsed ja vaatlejad elektrimootoriga seadmete kasutamise aladest eemal. Tähelepanu hajumine võib seadme üle kontrolli kaotamist põhjustada. Hoida elektriga töötavad aiatööriistad kõrvaliste isikute eest eemal.

Önnetuste või teistele inimestele või keskkonnale esinevate ohtude eest vastutab operaator või kasutaja.

Elektriline ohutus

Seade tuleb ühendada ainult andmeplaadil olevate näitajate väärtustega kooskõlas oleva pesaga.

Elektritööriistade pistikud peavad voolupesadega sobima. lialgi ei tohi toitejuhtme pistikut mingil viisil modifitseerida.

Modifitseerimata pistikud ja asjakohased voolukupesad vähendavad elektrilöögi ohtu.

Vältida maandatud või massiga ühendatud pindade, nagu torude, kütteseadmete, radiaatorite ja külmikute puudutamist.

Maandatud või massiga ühendatud osade puudutamisel elektrilöögi oht kasvab.

Elektritoitel seadmeid vihma või niiskuse toimele mitte allutada.

Elektrilise tööriista sisse vee sattumise korral elektrilöögi oht kasvab.

Inimeste ohutus

Mitte kasutada mootorsaagi tundes end väsinuna või olles alkoholi, narkootikumide või ravimite mõju all. Seadme kasutamine nõuab täielikku keskendumist ja ettevaatlikkust.

Elektrilise tööriista kasutamisel võib hetkeline tähelepanematus viia önnetuseni ja sellest tuleneva tõsise vigastuse või varalise kahjuni.

Kasutada tingimata isikukaitsevahendeid. Kanda alati tihedalt näole liibuvaid kaitseprille (kooskõlas standardiga EN 166 või muude riiklike eeskirjadega). Seadme valjuse töttu kanda kõrvakaitseid. Soovitatav on kanda ka kaitsevahendeid, nagu tolmumask, pealsetega libisemiskindlad kaitsesaapad, kaitsekindad ja kiiver.

Kanda kehale liibuvaid riideid. Avarad riided, ehted, sallid võivad sae liikuvatesse osadesse kinni jääda, mis võib ohtlike õnnetusteni viia. Kui kasutajal on pikad juuksed, tuleb need varjata ja kinni panna.

Töö ajal võib seade suure kiirusega erinevaid esemeid, saepuru, puidutükke, välja paisata. Esineb vigastuste oht. Soovitatav on kanda asjakohast riietust.

Enne elektrilise tööriista käivitamist eemaldada köik mutrivötmed ja muud seadme seadistustööriistad. Mutrivötme elektritööriista pöörlevasse osasse jätmine vöib vigastusi pöhjustada.

Vältida ebaloomulikus kehaasendis töötamist. Tasakaalu kaotamise võimaluse vältimiseks võtta õige ja stabilne

kehahoiak. See võimaldab ettearvamatutes olukordades elektrilise tööriista paremat kontrollimist.

Vältida juhuslikku käivitumist. Enne seadme tõstmist või teisaldamist veenduda, et toitekaabel on vooluvõrgust lahti ühendatud ja lüliti on väljalülitatud asendis. Elektritoitel seadme sõrmega lülitil kandmine või sisse lülitatud lülitiga vooluvõrku ühendamine võib põhjustada önnetusi.

Hoida käed ja jalad sae liikuvatest (pöörlevatest) osadest eemal.

Töötavat saagi ölgadest körgemale mitte tõsta. Hoida saagi mõlema käega.

Säilitada kõrvalistest isikutest ohutu kaugus.

Oma olemuselt turvalisest konstruktsioonist, kaitsevahendite kasutamisest ja täiendavatest

kaitsemeetmetest hoolimata esineb töö ajal alati vigastuste jääkrisk.

Mootorsaagide üksikasjalikud ohutusjuhised.

Keelatud on metalli lõikamise katsed.

Mitte kasutada sae puhastamiseks puhastusvahendeid või alkoholi. Pühkida üle pehme ja kuiva lapiga.

Mitte kasutada spetsiaalselt selle seadme jaoks mitte ette nähtud ja tootja poolt soovitamata lisaseadmeid. Lisaseadme elektrilisele tööriistale paigaldamise võimaluse asjaolu ohutut kasutamist ei taga.

Töövahendi kinnitussüsteem peab vastama elektrilise seadme möötmetele. Ebaõige suurusega töövahendeid ei saa piisavalt katta või kontrollida.

Kasutada isikukaitsevahendeid. Sõltuvalt töö liigist kanda kogu nägu katvat kaitsemaski ja silmakaitsevahendeid, näiteks kaitseprille. Kaitsta silmi töö käigus õhku paiskuvate võõrkehade eest. Kaitsta hingamisteid tolmumaski kandmise läbi tolmu ja aurude eest. Pikaajaline kokkupuude müraga võib kuulmise kadu põhjustada.

Mitte teisaldada liikumises olevat elektrilist tööriista. Riietuse juhuslik kokkupuude töövahendiga võib riietuse katkilõikamist ja operaatori kehaga kokkupuudet põhjustada.

Puhastada seadme ventilatsiooniavasid regulaarselt. Mootori puhur tömbab tolmu korpusesse, aga metallitolmu suur kogunemine vöib elektrilist ohtu pöhjustada. Seadme blokeeritud ventilatsioon vöib samuti elektrilise tööriista ülekuumenemist pöhjustada.

Enne iga käivitamist kontrollida, et:

• seade on kooskõlas juhendiga õigesti kokku pandud;
• saagimisüksus on heas tehnilises seisundis; kontrollida regulaarselt keti kinnitust, kahjustusi ja kulumist;
• ohutusseadmed (nt saagimisüksuse kaitse, korpus, käepide, mootorilüliti) on heas seisukorras ja toimivad nõuetekohaselt.
  Eemaldada mootorsaag lõigatavast materjalist ainult saeketi töötamise ajal.

Kasutada alati ristlõikamise ajal tugipunktina hambulist tugirauda. Hoides saagi põhikäepidemest juhtida seda lisakäepideme abil.

Kui materjali ei ole võimalik ühe korraga läbi lõigata, tõmmata saag veidi tagasi, tõsta tugiraud ümber ja veidi sae põhikäepidet tõstes jätkata saagimist.

Olla eriti ettevaatlik keti kinnikiilumise korral. Siis võib toimuda kasutaja poole suunatud nn tagasilöök.

Pärast sae välja lülitamist liigub kett veel mönda aega edasi. Olla ettevaatlik.

Pöörlev saekett kuumeneb ja paisub. Ilma nõuetekohase määrimise ja pingutamiseta võib see juhtplaadilt maha tulla või katkeda. Tõsise õnnetuse ja varakahju oht.

Lülitada saag alati välja, kui:

• see jäetakse järelevalveta,
• enne reguleerimis- ja hooldustöid,
• pärast vöörkehaga kokkupörget,
• on tunda seadme ebanormaalseid värinaid.

Üldinformatsioon

Seade on vastavalt käesolevas kasutusjuhendis esitatud kirjeldusele ja ohutusjuhistele ette nähtud ainult koduaedades

kasutamiseks. On kasutatav okste kärpimiseks, küttepuude ettevalmistamiseks ja muudeks puidu saagimist nõudvateks töödeks.

Igasugune muu kasutamine võib olla kasutajatele ohtlik ja seadet kahjustada. Seadmeid ei tohi kasutada puude langetamiseks või muude materjalide kui puidu ja puidupõhiste materjalide saagimiseks.

Laadija ja aku ohutusjuhised

Aku laadimiseks ühendamiseks tuleb aku sisestada laadijasse ja ühendada laadija seejärel vooluallikaga.

• Kaitske laadijat vihma ja niiskuse eest. Laadijat tohib kasutada ainult siseruumides.
  • Hoidke laadija puhtana.
• Ärge kasutage laadijat tuleohtlikel esemetel ja aluspindadel (nt paberil) ega plahvatusohtlikus ja/või tuleohtlikus keskkonnas.

- Tagage laadimise ajal alati piisav ventilatsioon, kuna aku väärkäitumise/kahjustuse töttu tekkinud vigastuse korral vöivad akust lekkida aurud vöi elektrolüüt.

- Kui laadimine on lõppenud, ühendage laadija seinakontaktist lahti. ärge jätke seda vooluallikaga ühendatuna kauemaks kui vaja.

- Hoidke ja laadige akut kuivas kohas ning veenduge, et sellesse vett ei satuks.

- Hoidke aku ühendused puhtad ja mustusest vabad.

- Kaitske akut löökide ja niiskuse eest ning ärge kunagi seda avage või mehaaniliselt kahjustage.

- Aku laadimistaseme kontrollimiseks tuleb vajutada akul olevat nuppu ja vajadusel laadida akut vastavalt LED-diodide arvule ning juhtmevaba tööriista eeldatavale tööajale.

Tagasilöök:

Tagasilöök on äkiline ja kontrollimatu, seade reageerib lõikeseadme ummistusele või ummistusele. Segamine või blokeerimine põhjustab äkilist tömbumist ketta pöörlemisele

vastupidises suunas.Tagasilöök tuleneb ohutusjuhiste mitte lugemisest.Tagasilöögi vältimiseks järgige ohutusjuhiseid ja kasutage meetodeid selle vältimiseks.

Meetodid tagasilöögi vältimiseks.

a) Hoidke seadet kindlalt ja kindlalt kahest käepidemest. Alatikasutage lisakäepidet. – Käitaja saab pöördemomenti juhtidaja sellest tulenevad tagasilöögijõud, kui on vajalikud ettevaatusabinõudvõetud.

b) Hoidke käed seadme lõikeosast eemal.HOIATUS: Seade võib vigastada kasutajat, kui seda kasutatakse valesti.

c) Kasutaja peab seisma sellises asendis, ettagasilöök, nad ei ole lihvimisketta käeulatuses.

Seadmel paiknev läbitömmatud korvi sümbol tähendab, et toode on hölmatud Euroopa direktiivi 2012/19/EU sätetega. Tutvuda kohaliku süsteemi elektriliste ja elektrooniliste jäätmete käitlemist puudutavate nõuetega. Toimida kooskõlas kehtivate eeskirjadega. Käesolevat toodet ei tohi ära visata koos tavaliste olmejäätmetega. Vana toote õige körvaldamine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Looduskeskkonna kaitset käsitlev teave Pakend sisaldab ainult vajalikke elemente. Tehtud on köik endast olenev, et kolm koostismaterjali oleks hölpsasti eraldatavad: papp (kast), polüstüreenvaht (seesmine kaitse) ja polüetüleen (kotid, kaitsepoogen). Toode on toodetud materjalidest, mida saab suunata taastootmisesse ja peale nende eriotstarbelise ettevõtte poolt demonteerimist, uuesti kasutada. Järgida pakendmaterjalide, patareide ja kasutatud seadmete utiliseerimist käsitlevaid kohalikke ettekirjutusi.

Toode on toodetud körgkvaliteetsetest taastootmisesse suunatavatest ja taaskasutatavatest materjalidest ning allüksustest.

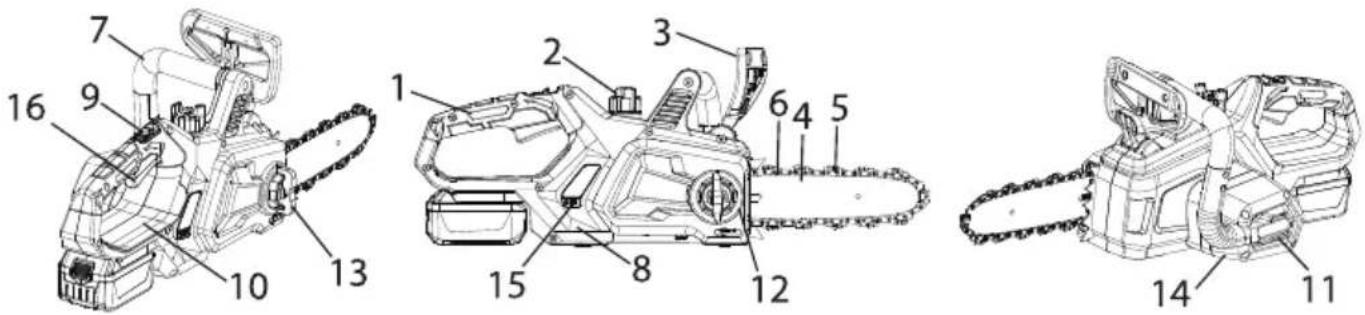

Elektrilise kettsae ehitus.

1. Käepide
2. Keti määrdeöli paak
3. Keti pidurihoob
4. Juhtplaat
5. Kett
6. Juhtplaadi määrdeavad
7. Abikäepide
8. Korpus
9. Lüliti lukustusnupp
10. Sörmekaitse
11. Ōhufiltri korpus
12. Ketipinguti (SDS)
13. Käigukasti katte kinnitusmutter
14. Käigukasti kate
15. Ólitaseme aken
16. Lüliti

Märkus: Antud seadmele sobimatute akude kasutamine võib põhjustada seadme talitlushäireid või seda kahjustada.

Aku sisestamiseks käepidemesse lükata seda sisse kuni lukustuse hääle kuulmiseni (aku peab asetsema seadme servaga samal tasapinnal)

Aku tüüp: 18 V liitiumioon; BP1840 4,0 Ah, BP1850 5,0 Ah soovitatav (ei kuulu komplekti)

MASINA TÖÖKS ETTEVALMISTAMINE

Tootja tarnitud kettsaag on osaliselt lahti võetud. Keti vahetamist ja juhtplaadi paigaldamist puudutav teave ning paigaldusjoonised võimaldavad sae kokku panna ja kasutamiseks ette valmistada.

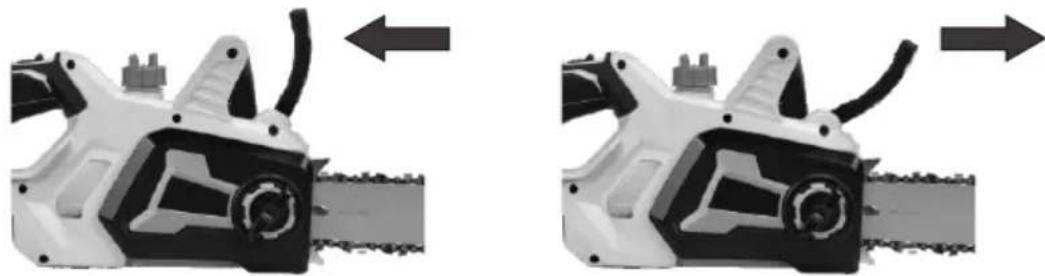

KETIPIDURI TÖÖ

Turvapidur on ette nähtud tagasilöögi korral saeketi koheseks peatamiseks. Pidur on kasutusvalmis, kui see on vertikaalses asendis.

Enne iga sae kasutamist kontrollida hooba ettepoole liigutades ketipiduri toimimist.

Kui pidur korralikult ei tööta, tuleb saag teeninduspunkti anda. Saagi mittetoimiva turvapiduriga kasutada ei tohi.

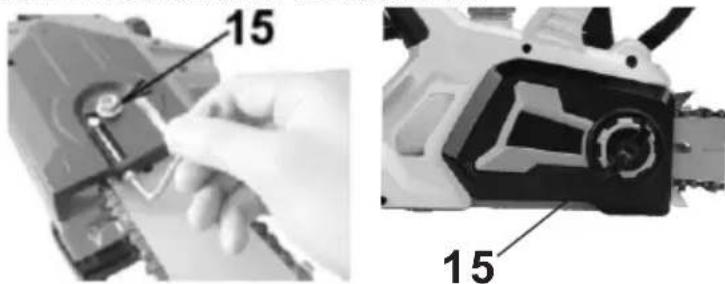

JUHTPLAADI JA KETI PAIGALDAMINE

Enne juhtplaadi ja keti paigaldamise/eemaldamise juurde asumist veenduda, et seade on vooluvörgust lahti ühendatud. Seada ketipidur vertikaalsesse asendisse.

Keti käsitsemisel tuleb väga ettevaatlik olla, see on väga terav. Soovitatav on kasutada kaitsekindaid. Enne keti ja juhtplaadi paigaldamist kontrollida ketihammaste suunda. Sae korpusel on teave öiget suuna kohta.

Keti eemaldamiseks:

Keerata katte kinnitusmutter lahti. Eemaldada käigukasti kate. Lödvestada kett, keerates pingutuspolti maksimaalselt vastupäeva. Eemaldada juhtplaat ja kett.

Keti paigaldamiseks:

Keerata katte kinnitusmutter lahti. Eemaldada käigukasti kate. Lödvestada kett, keerates pingutuspolti maksimaalselt vastupäeva. Sisestada kett juhtplaadi soonde, jälgides, et ketihammaste suund vastaks korpusel olevale teabele.

Paigaldada juhtplaat ja kett kinnituselementidele nii, et keti veolülid oleksid hammasratta hammastes, poldi pea juhtplaadi pikiavas ja nihutatava pingutuselemendi ots juhtplaadi avas.

Juhtplaadi ülemise ja alumise serva ühtlaseks kulumiseks on soovitatav iga 5 töötunni järel selle asendit muuta.

Kontrollida iga kord, et ölikanal puhas oleks ja öli vabalt voolaks.

KETI PINGULDAMINE

Enne töö alustamist tuleb kett pinguldada. Kasutada selleks keti pingutusmutrit. Pinguldada ketti päripäeva.

Kontrollida, et kett oleks juhtplaadi soones.

Pinguldada keti kinnituspolti päripäeva, kuni kett on piisavalt pingul. Seejärel keerata kinni lukustusmutter.

Korralikult pinguldatud ketti saab juhtplaadi keskel tõsta umbes 3-4 mm võrra.

KETI MÄÄRIMINE

Enne töö alustamist kontrollida paagis (2) keti määrdeöli taset. Kui ölitase on nähtav paagi akna alumises osas - tuleb öli lisada.

Keerata ölipaagi kork lahti, valada keti määrdeöli paaki. Ölitase peaks soovitatavalt kogu ölipaagi akna täitma. Pärast öli lisamist, keerata paagi kork kinni ning pühkida seadme korpus puhtaks, et see määrdunud ja libe ei oleks.

Kontrollida ölitaset paagis iga 30 minuti töötamise järel.

Kui paagis öli ei ole, saagi käivitada ei tohi. Keti määrdeöli ei ole seadmega kaasas.

KETTSAE SISSE- JA VÄLJALÜLITAMINE

Võtta parema käega sae käepidemest kinni nii, et see oleks põidlaga haardes. Vabastada ketipidur. Vajutada ja hoida põidlaga lukustusnuppu ning vajutada ja hoida nimetissõrmega lülitit. Saag lülitub sisse ja kett hakkab pöörlema.

Sae väljalülitamiseks vabastada lülitusnupp. Kett peatub. Kasutage juhusliku sisselülitumise vältimiseks ketipidurit.

SAAGIMINE - ÜLDJUHISED

Pärast igat 15 minutit tööd tuleb teha 15 minutit pausi.

Enne töö juurde asumist ja saagimise alustamist tutvuda ohutusreeglitega. Esineb tagasilöögi võimalus, saag võib kasutaja suunas tagasi põrgata. Raske või surmaga lõppeva önnetuse oht.

Alustada saagimist pärast sae täiskiiruse saavutamist.

Mitte saagida juhtplaadi ülemise veerandiga.

Saaqimisel tugevat survet mitte avaldada. Sae maksimaalsel kiirusel töötamisel avaldada örna survet.

Juhtplaadi materjalis kinnijäämise korral seda jõuga välja mitte tömmata, kasutada kiilu või kangi.

Tagada jalgadele kindel toetuspind. Palkidel mitte seista. Olla valmis

saetud palgi veeremiseks.

Jälgida, et lõigatud oksad tagasi ei vetruks.

LAASIMINE

Laasimine tähendab langetatud puult kuivanud ja kasvavate okste eemaldamist.

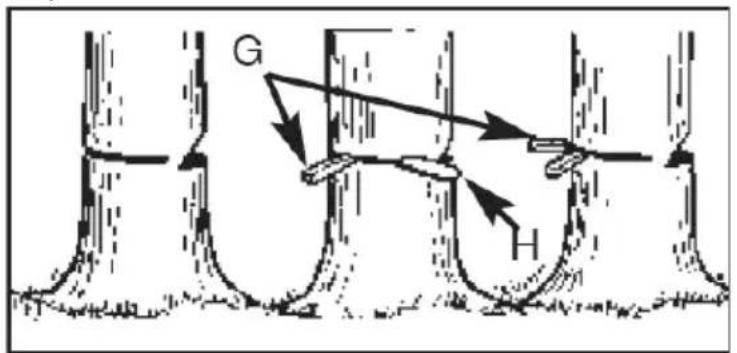

Tüve tugioksad tuleks ära lõigata viimasena, alles pärast tüve tükeldamist.

Vetruvaid oksi tuleks sae juhtplaadi kinnijäämise vältimiseks saagida alt ülespoole.

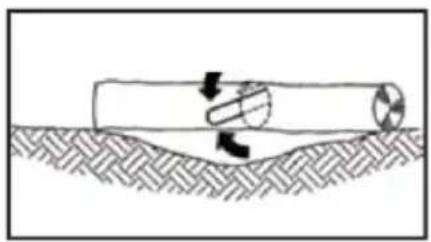

PALGI TÜKELDAMINE

Vötta arvesse pingete suunda palgis. Saagimine peaks löppema palgi paindumissuunale vastupidisel poolel. See väldib juhtplaadi kinnijäämist.

Maas lamava puu puhul saagida pooleni, seejärel pöörata palk ümber ja löpetada saagimine teiselt poolt.

Kui puu on ühelt küljelt toe peal, saagida köigepealt alt ülespoole kuni 1/3 tüve läbimööduni, seejärel

löpetada saagimine ülaltpoolt. Kui tüvi on mölemalt poolt toe peal, alustada ülalt, saagida kuni 1/3-ni ja löpetada saagimine altpoolt.

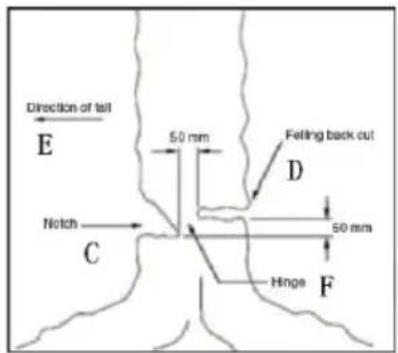

Enne puu langetamist tuleb teostada vaatlus. Vöttes arvesse puu kallet, tuule suunda, raskemate okste asetust ja maastiku kallet määrata puu langemissuund. Turvata ala ja hinnata, kas langenud puu ei ole varalist kahju tekitanud. Kontrollida põgenemisteed takistuste seisukohalt.

Väikesed puud, mille tüve läbimööt on alla 15 cm, vöib saagida ühe löikega. Kui tüvi on paksem, tuleb teha juhtsälk.

Teha juhtsälk kuni 1/3 sügavuselt puu langetamise poolsel küljel. Teha langetuslöige puu vastasküljele, juhtsälgu teravikust veidi körgemale.

TÄHELEPANU! Veenduda, et seade on enne puhastamise või hooldustööde juurde asumist välja lülitatud ja toitest lahti ühendatud.

Pärast tööd puhastada seade saepurust, tolmust ja prügist.

Kasutades pehmet harja, pintslit või lappi, puhastada korpus prügist.

Niiske lapiga puhastamine on lubatav seadme kohese kuivatamise korral. Metallosad tuleb öliga turvata.

Puhastada regulaarselt ventilatsiooniavasid. Kasutada suruõhku või tolmuimejat.

Kontrollida pärast iga 5 töötundi regulaarselt juhtplaadi ja keti seisukorda. Eemaldada saepuru juhtplaadi soonest ja öliavast. Määrida keti juhtsüsteemi läbi juhtplaadi määrdeava (6).

Pöörata tähelepanu, et kett oleks alati terav. Nüri ketiga sae kasutamise korral kuluvad juhtplaat ja seadme konstruktsiooni muud osad kiiremini. Äärmistel juhtudel vöib kett katkeda. Soovitatav on ketti teritada professionaalses teeninduspunktis.

Seadme hoiustamise ja mitte kasutamise korral tagada selle hoidmine niiskusevabas ning tolmu eest kaitstud hästi ventileeritud ruumis. Pidada meeles saeüksusele katte paigutamist ja seadme lastele kättesaamatus kohas hoidmist.

TEHNILISED ANDMED

ELEKTRILINE KETTSAAG
Tüüp, mudel	CS3120 CS4120
Juhtplaadi pikkus	32,5cm 35,3 cm
Keti tüüp	3/8" madal profiil 0,050"
Ketilülide arv	40 tk	45 tk
Keti kiirus	5,7 m/s	4,95 m/s
Koormuseta pöördekiirus	3000 p/min 2600 p/min
Õlipaagi mahutavus	300 ml
Ketipidur	0.12 s
Helirõhutase, möötemääramatus	LpA=95.5 dB(A), K= 3 dB	LpA=96,4 dB(A), K= 3 dB
Masina poolt edastatava ja operaatori ülajäsemetele möjuva vibratsiooni väärtus	eesmine käepide a front_hv, eq = 5,682 m/s ^2 tagumine käepide a rear_hv, eq = 4,695 m/s ^2 K= 1.5m/s ^2
Garanteeritud helivõimsuse tase LWA	107 dB(A)
Kaal	3.06 kgs 3.16 kgs
Tootmise aasta	Andmeplaadil
Aku tüüp	18 V liitiumioon; BP1840 4,0 Ah, BP1850 5,0 Ah soovitatav (ei kuulu komplekti)
