ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XAV-AX8050D SONY

Για να ακυρώσετε την οθόνη της λειτουργίας επίδειξης (Demo), ανατρέξτε στη σελίδα 7.

Για τη διαδικασία σύνδεσης/εγκατάστασης, ανατρέξτε στη σελίδα 10.

Για λόγους ασφαλείας, αυτή η μονάδα θα πρέπει να εγκατασταθεί στο ταμπλό του αυτοκινήτου, καθώς η θερμοκρασία της πίσω πλευράς της αυξάνεται κατά τη χρήση. Για λεπτομέρειες, ανατρέξτε στην ενότητα "Σύνδεση/Εγκατάσταση" (σελίδα 10).

Κατασκευάζεται στην Ταϊλάνδη

Η πινακίδα χαρακτηριστικών όπου αναγράφεται η τάση λειτουργίας κ.λπ. βρίσκεται στο κάτω μέρος του πλαισίου.

Η ισχύς της σήμανσης CE περιορίζεται αποκλειστικά στις χώρες όπου επιβάλλεται δια νόμου, κυρίως στις χώρες του ΕΟΧ (Ευρωπαϊκός Οικονομικός Χώρος) και την Ελβετία.

ΠΡΟΕΙΔΟΠΟΪΗΣΗ

Για να αποφύγετε πυρκαγιά ή ηλεκτροπληξία, μην εκθέτετε τη μονάδα στη βροχή ή σε υγρασία.

Για να αποφύγετε την ηλεκτροπληξία, μην ανοίγετε το περίβλημα. Να αναθέτετε την τεχνική συντήρηση αποκλειστικά σε εξειδικευμένο τεχνικό προσωπικό.

Σημείωση προς του πελάτες: οι παρακάτω πληροφορίες ισχύουν μόνο για τον εξοπλισμό που πωλείται σε χώρες όπου εφαρμόζονται οι οδηγίες της ΕΕ

Αυτό το προϊόν έχει κατασκευαστεί από ή για λογαριασμό της Sony Corporation. Εισαγωγέας στην Ευρώπη : Sony Europe B.V. Ερωτήσεις προς τον εισαγωγέα ή σχετικά με την συμμόρφωση του προϊόντος ως προς τη νομοθεσία της Ευρωπαϊκής Ένωσης θα πρέπει να απευθύνονται στον εξουσιοδοτημένο εκπρόσωπο, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Βέλγιο.

CE

Με την παρούσα Sony Corporation δηλώνει ότι, αυτή η συσκευή πληροί τους όρους της οδηγίας 2014/53/EU.

Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο:

Απόρριψη παλιών μπαταριών, ηλεκτρικού και ηλεκτρονικού εξοπλισμού (Ισχύει στην Ευρωπαϊκή Ένωση και άλλες χώρες με ξεχωριστά συστήματα συλλογής)

Το σύμβολο επάνω στην μπαταρία ή στη συσκευασία, δείχνει ότι η μπαταρία που παρέχεται μαζί με αυτό το προϊόν δεν πρέπει να αντιμετωπίζεται όπως τα οικιακά απορρίμματα. Σε ορισμένες μπαταρίες το σύμβολο αυτό μπορεί να χρησιμοποιηθεί σε συνδυασμό με ένα χημικό σύμβολο. Το χημικό σύμβολο για τον μόλυβδο (Pb) προστίθεται αν η μπαταρία περιέχει περισσότερο από 0,004% μολύβδου.

Εξασφαλίζοντας ότι αυτά τα προϊόντα και οι μπαταρίες απορρίπτονται σωστά, βοηθάτε στο να αποτραπούν όποιες αρνητικές επιπτώσεις στην ανθρώπινη υγεία και στο περιβάλλον, που θα προέκυπταν από την ακατάλληλη διαχείριση των αποβλήτων. Η ανακύκλωση των υλικών βοηθά στην εξοικονόμηση φυσικών πόρων. Στην περίπτωση προϊόντων που, για λόγους ασφαλείας, απόδοσης ή ακεραιότητας δεδομένων απαιτούν τη μόνιμη σύνδεση με μια ενσωματωμένη μπαταρία, αυτή η μπαταρία θα πρέπει να αντικαθίσταται μόνο από εξουσιοδοτημένο τεχνικό προσωπικό. Για να εξασφαλίσετε την σωστή μεταχείριση της μπαταρίας, του ηλεκτρικού και του ηλεκτρονικού εξοπλισμού, παραδώστε το προϊόν στο τέλος της διάρκειας ζωής του στο κατάλληλο σημείο συλλογής ηλεκτρικού και ηλεκτρονικού εξοπλισμού για ανακύκλωση. Για όλες τις άλλες μπαταρίες, δείτε την ενότητα που περιγράφει πώς να αφαιρέσετε με ασφάλεια την μπαταρία από το προϊόν. Παραδώστε την μπαταρία στο κατάλληλο σημείο συλλογής των παλιών μπαταριών για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος ή της μπαταρίας, επικοινωνήστε με τις δημοτικές αρχές της περιοχής σας, την αρμόδια υπηρεσία ανακύκλωσης ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

Προειδοποίηση αν η μίζα του αυτοκινήτου σας δεν έχει θέση ACC

Μην εγκαθιστάτε αυτήν τη μονάδα σε αυτοκίνητο που δεν έχει θέση ACC. Η οθόνη της μονάδας δεν θα απενεργοποιηθεί ακόμη και όταν γυρίσετε τη μίζα στη θέση OFF με αποτέλεσμα την εξάντληση της μπαταρίας.

Αποποίηση ευθυνών σχετικά με υπηρεσίες που προσφέρονται από τρίτους

Οι υπηρεσίες που προσφέρονται από τρίτους μπορούν να τροποποιηθούν, να ανασταλούν ή να τερματιστούν χωρίς προηγούμενη ειδοποίηση. Η Sony δεν φέρει καμία ευθύνη σε τέτοιου είδους περιπτώσεις.

Σημαντική σημείωση

Προσοχή

Η SONY ΔΕΝ ΦΕΡΕΙ ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΕΥΘΥΝΗ ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΣΥΜΠΤΩΜΑΤΙΚΗ, ΕΜΜΕΣΗ 'Η ΕΠΑΚΟΛΟΥΘΗ ΖΗΜΙΑ 'Η ΑΛΛΕΣ ΖΗΜΙΕΣ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΧΩΡΙΣ ΠΕΡΙΟΡΙΣΜΟ, ΑΠΩΛΕΙΑΣ ΚΕΡΔΩΝ, ΑΠΩΛΕΙΑΣ ΕΣΟΔΩΝ, ΑΠΩΛΕΙΑΣ ΔΕΔΟΜΕΝΩΝ, ΑΠΩΛΕΙΑΣ ΧΡΗΣΗΣ ΤΟΥ ΠΡΟΪΟΝΤΟΣ 'Η ΟΠΟΙΟΥΔΗΠΟΤΕ ΣΧΕΤΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ, ΧΡΟΝΟΥ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΑΠΩΛΕΙΑΣ ΧΡΟΝΟΥ ΤΟΥ ΑΓΟΡΑΣΤΗ ΠΟΥ ΣΧΕΤΙΖΕΤΑΙ ΜΕ 'Η ΠΡΟΚΥΠΤΕΙ ΑΠΟ ΤΗ ΧΡΗΣΗ ΑΥΤΟΥ ΤΟΥ ΠΡΟΪΟΝΤΟΣ, ΤΟΥ ΥΛΙΚΟΥ 'Η/ΚΑΙ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ ΤΟΥ.

Αγαπητέ πελάτη, αυτό το προϊόν περιλαμβάνει έναν ραδιοπομπό.

Σύμφωνα με τον κανονισμό αριθ. 10 του UNECE, οι κατασκευαστές οχημάτων μπορούν να επιβάλλουν ειδικούς όρους για την εγκατάσταση ραδιοπομπών στα οχήματα.

Ελέγξτε το εγχειρίδιο λειτουργίας του οχήματος ή επικοινωνήστε με τον κατασκευαστή ή τον αντιπρόσωπο του οχήματός σας, προτού εγκαταστήσετε αυτό το προϊόν στο όχημά σας.

Κλήσεις έκτακτης ανάγκης

Αυτό το handsfree αυτοκινήτου BLUETOOTH και η ηλεκτρονική συσκευή που συνδέεται στο handsfree λειτουργούν με τη χρήση ραδιοσημάτων, δικτύων κινητής τηλεφωνίας και σταθερής τηλεφωνίας, καθώς και λειτουργιών που προγραμματίζονται από τον χρήστη, κάτι που δεν εγγυάται τη σύνδεση υπό όλες τις συνθήκες.

Συνεπώς, μην βασίζεστε αποκλειστικά σε μια ηλεκτρονική συσκευή για τις σημαντικές επικοινωνίες σας (π.χ. σε καταστάσεις επείγουσας ιατρικής βοήθειας).

Σχετικά με την επικοινωνία BLUETOOTH

• Τα μικροκύματα που εκπέμπονται από μια συσκευή BLUETOOTH ενδέχεται να επηρεάσουν τη λειτουργία των ηλεκτρονικών ιατροτεχνολογικών συσκευών. Απενεργοποιείτε αυτήν τη μονάδα και άλλες συσκευές BLUETOOTH στις παρακάτω τοποθεσίες, καθώς υπάρχει κίνδυνος πρόκλησης ατυχήματος.
— όπου υπάρχουν εύφλεκτα αέρια, σε νοσοκομεία, τρένα, αεροπλάνα ή βενζινάδικα — κοντά σε αυτόματες θύρες ή σε συναγερμό πυρκαγιάς

- Η μαδα αυτή υποστηρίζει δυνατότητες ασφαλείας, οι οποίες συμμορφώνονται προς το πρότυπο BLUETOOTH για την παροχή ασφαλούς σύνδεσης κατά τη χρήση της ασύρματης τεχνολογίας BLUETOOTH, αλλά η ασφάλεια ενδέχεται να μην είναι επαρκής, ανάλογα με την περίπτωση. Να είστε προσεκτικοί κατά την επικοινωνία μέσω της ασύρματης τεχνολογίας BLUETOOTH.

- Δεν αναλαμβάνουμε καμία ευθύνη για διαρροή πληροφοριών κατά την επικοινωνία μέσω BLUETOOTH.

Αν έχετε ερωτήσεις ή προβλήματα που σχετίζονται με τη μονάδα σας και δεν καλύπτονται σε αυτό το εγχειρίδιο, απευθυνθείτε στον πλησιέστερο αντιπρόσωπο της Sony.

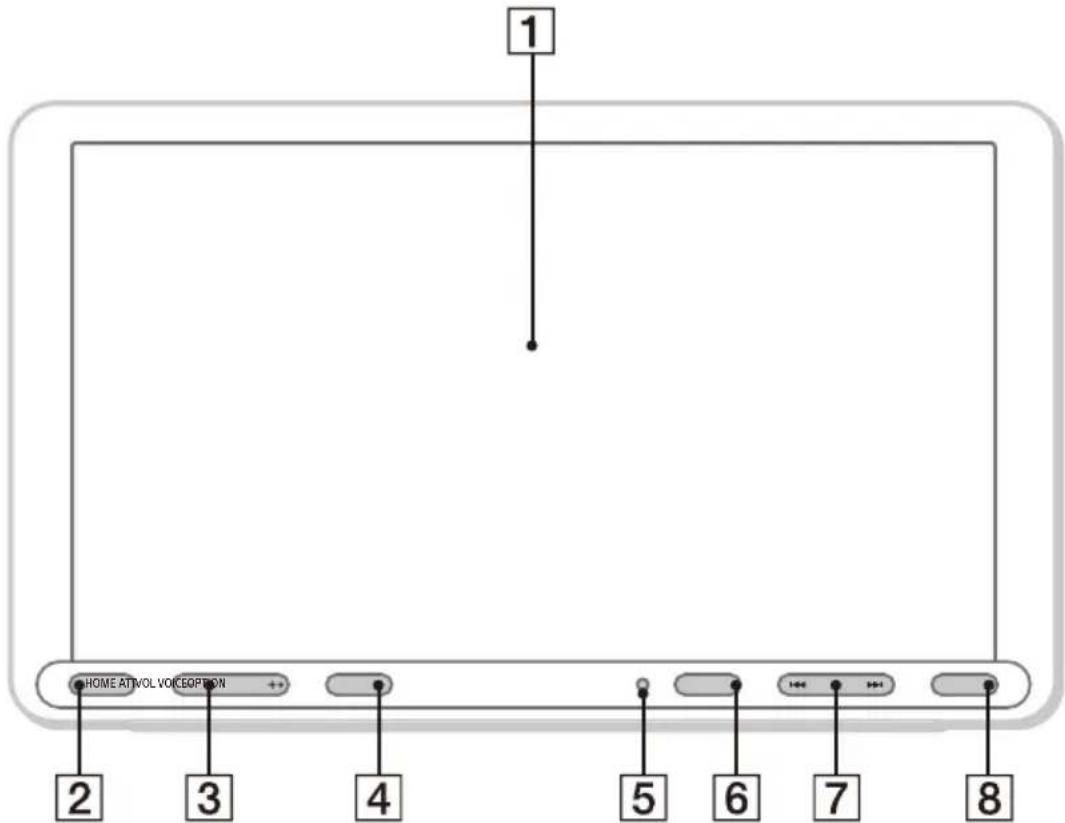

Οδηγός εξαρτημάτων και χειριστηρίων

Κεντρική μονάδα

Στο κουμπί VOL (ένταση) + υπάρχει μια κουκκίδα αφής.

1 Οθόνη/οθόνη αφής
2 HOME

Εμφανίζει την οθόνη HOME (σελίδα 5).

- STANDBY

Πατήστε το παρατεταμένα για να θέσετε τη μονάδα στη λειτουργία αναμονής (η φόρτιση μέσω USB εξακολουθεί να είναι διαθέσιμη). Για να συνεχίσετε, πατήστε οποιοδήποτε κουμπί.

3 VOL (ένταση) +/-
4 ATT (εξασθένηση)

Εξασθενεί τον ήχο.

Για ακύρωση, πατήστε το ξανά ή πατήστε το κουμπί VOL +.

MONITOR OFF

Πατήστε το παρατεταμένα για να

απενεργοποιήσετε την οθόνη.

Για να την ενεργοποιήσετε ξανά, πατήστε οποιοδήποτε τμήμα της οθόνης.

5 Δέκτης για το τηλεχειριστήριο

6 OPTION

Εμφανίζει την οθόνη OPTION (σελίδα 5).

7 ◀◀/▶▶ (προηγούμενο/επόμενο)

'Εχει διαφορετικές λειτουργίες ανάλογα με την επιλεγμένη πηγή:

• Radio/DAB+: επιλέξτε έναν προκαθορισμένο σταθμό.
• USB/BT Audio: μετακινηθείτε στο προηγούμενο/επόμενο αρχείο.

Πατήστε παρατεταμένα για:

• Radio: αυτόματο συντονισμό σε έναν σταθμό (SEEK+/SEEK-).
• USB/BT Audio: γρήγορη κίνηση προς τα πίσω/γρήγορη κίνηση προς τα εμπρός.

8 VOICE

Ενεργοποιεί τη λειτουργία φωνητικών εντολών για το Apple CarPlay και το Android Auto™.

Οθόνες

Οθόνη αναπαραγωγής:

1 Ενδεικτική λυχνία κατάστασης

ATT	Ανάβει όταν ο ήχος έχει εξασθενήσει.
AF	Ανάβει όταν είναι διαθέσιμη η λειτουργία AF (Εναλλακτικές συχνότητες).
TA	Ανάβει όταν είναι διαθέσιμες οι τρέχουσες πληροφορίες κίνησης (TA: ανακοίνωση κίνησης).
ANNC	Ανάβει όταν είναι διαθέσιμη μια ανακοίνωση DAB.
DAB .II	Υποδεικνύει την κατάσταση ισχύος του σήματος του δέκτη DAB.
⊗	Ανάβει όταν το σήμα Bluetooth® είναι ενεργοποιημένο. Αναβοσβήνει όταν η σύνδεση βρίσκεται σε εξέλιξη.
»	Ανάβει όταν μπορεί να γίνει αναπαραγωγή της συσκευής ήχου με ενεργοποίηση του προφίλ A2DP (Προηγμένο προφίλ διανομής ήχου).
→	Ανάβει όταν είναι διαθέσιμες οι κλήσεις handsfree με ενεργοποίηση του προφίλ HFP (Προφίλ handsfree).
Υ...	Υποδεικνύει την κατάσταση ισχύος του σήματος του συνδεδεμένου κινητού τηλεφώνου.
ΩΩ	Υποδεικνύει την κατάσταση του υπολειπόμενου φορτίου της μπαταρίας του συνδεδεμένου κινητού τηλεφώνου.

2 ... (επιλογή πηγής)

Ανοίγει το μενού επιλογής πηγής. Τα διαθέσιμα στοιχεία διαφέρουν ανάλογα με την πηγή.

3 Ειδική περιοχή εφαρμογής

Εμφανίζει τα χειριστήρια/τις ενδείξεις αναπαραγωγής ή εμφανίζει την κατάσταση της μονάδας. Τα εμφανιζόμενα στοιχεία διαφέρουν ανάλογα με την πηγή.

4 Ρολόι

Εμφανίζει την ώρα που έχει οριστεί στη ρύθμιση ημερομηνίας/ώρας.

5 ▶ (επιστροφή στην οθόνη αναπαραγωγής)

Μεταβαίνει από την οθόνη HOME στην οθόνη αναπαραγωγής.

6 Πλήκτρα επιλογής πηγών και ρυθμίσεων

Αλλάζει την πηγή ή πραγματοποιεί διάφορες ρυθμίσεις.

Σαρώστε για να επιλέξετε το εικονίδιο ρύθμισης και άλλα εικονίδια.

Αγγίξτε το εικονίδιο πηγής που θέλετε να επιλέξετε.

	Android Auto		Apple CarPlay	[YXX]	Radio
	DAB+ BT Aud		'hone
	USB	[HD50]	Rear Camera		Settings
	WebLink

7 Πλήκτρα επιλογής ήχου

Αλλάζουν τον ήχο.

8 EXTRA BASS (EXTRA BASS)

Αλλάζει τη ρύθμιση EXTRA BASS.

Αλλάζει τη ρύθμιση EQ10/Subwoofer.

10 (απενεργοποίηση οθόνης)

Απενεργοποιεί την οθόνη. Αν η οθόνη είναι απενεργοποιημένη, αγγίξτε οποιοδήποτε τμήμα της οθόνης για να την ενεργοποιήσετε ξανά.

Βασικές λειτουργίες

Ζεύξη με μια συσκευή BLUETOOTH

Κατά τη σύνδεση με μια συσκευή BLUETOOTH για πρώτη φορά, απαιτείται αμοιβαία καταχώρηση (ονομάζεται "ζεύξη"). Μέσω της ζεύξης, αυτή η μονάδα και άλλες συσκευές μπορούν να αναγνωρίζουν η μία την άλλη.

1 Πατήστε το HOME και, στη συνέχεια, αγγίξτε [Settings] → [Bluetooth] → [Bluetooth Connection] → [ON] → [Pairing].
Το σύμβολο ✱ αναβοσβήνει ενώ η μονάδα βρίσκεται στη λειτουργία αναμονής για ζεύξη.
2 Εκτελέστε τη διαδικασία ζεύξης στη συσκευή BLUETOOTH, ώστε να μπορέσει να εντοπίσει αυτήν τη μονάδα.
3 Επιλέξτε το όνομα του μοντέλου σας που εμφανίζεται στην οθόνη της συσκευής BLUETOOTH*.

'Отαν ολοκληρωθεί η ζεύξη, το σύμβολο ✉ θα παραμείνει αναμμένο.

* Αν σας ζητηθεί να εισαγάγετε ένα κλειδί πρόσβασης στη συσκευή BLUETOOTH, εισαγάγετε το κλειδί [0000].

Σύνδεση κάμερας οπισθοπορείας

Με τη σύνδεση της προαιρετικής κάμερας οπισθοπορείας στον ακροδέκτη CAMERA IN, μπορείτε να εμφανίσετε την εικόνα από την κάμερα οπισθοπορείας. Για λεπτομέρειες, ανατρέξτε στην ενότητα "Σύνδεση/Εγκατάσταση" (σελίδα 10).

Για να εμφανίσετε την εικόνα από την κάμερα οπισθοπορείας

Πατήστε το HOME και, στη συνέχεια, αγγίξτε το [Rear Camera].

Ακύρωση της λειτουργίας επίδειξης

1 Πατήστε το HOME και κατόπιν αγγίξτε [Settings].
2 Αγγίξτε [General] και κατόπιν αγγίξτε [Demo] για να το ορίσετε σε [OFF].
3 Για έξοδο από το μενού ρυθμίσεων, αγγίξτε το → (πίσω) δύο φορές.

Ενημέρωση του υλικολογισμικού

Για να ενημερώσετε το υλικολογισμικό, επισκεφτείτε τον ιστότοπο υποστήριξης στο οπισθόφυλλο και ακολουθήστε τις online οδηγίες.

Σημείωση

Μην αποσυνδέσετε τη συσκευή USB κατά τη διάρκεια της ενημέρωσης.

Πρόσθετες πληροφορίες

Προφυλάξεις

• Η κεραία ισχύος επεκτείνεται αυτόματα.
• Όταν μεταβιβάσετε την κυριότητα ή απορρίψετε το αυτοκίνητό σας με τη μονάδα εγκατεστημένη, επαναφέρετε όλες τις ρυθμίσεις στις εργοστασιακές εκτελώντας επαναφορά στις εργοστασιακές ρυθμίσεις.
• Μην ρίχνετε υγρά πάνω στη μονάδα.

Σημειώσεις για την ασφάλεια

• Τηρείτε τους τοπικούς κώδικες, νόμους και κανονισμούς οδικής κυκλοφορίας.
• Κατά τη διάρκεια της οδήγησης
• Μην κοιτάζετε ή μην χειρίζεστε τη μονάδα, καθώς ενδέχεται να αποσπαστεί η προσοχή σας και να προκληθεί ατύχημα. Σταθμεύστε το αυτοκίνητό σας σε ασφαλές σημείο για να κοιτάξετε ή να χειριστείτε τη μονάδα.
• Μην χρησιμοποιείτε τη λειτουργία ρύθμισης ή οποιαδήποτε άλλη λειτουργία θα μπορούσε να αποσπάσει την προσοχή σας από τον δρόμο.
• Κατά την οπισθοπορεία, κοιτάζετε οπωσδήποτε προς τα πίσω και παρακολουθήστε τον γύρω χώρο προσεκτικά για λόγους ασφαλείας, ακόμη κι αν έχετε συνδέσει την κάμερα οπισθοπορείας. Μην βασίζεστε αποκλειστικά στην κάμερα οπισθοπορείας.

- Κατά τον χειρισμό

• Μην εισάγετε τα χέρια, τα δάχτυλα ή ξένα αντικείμενα στη μονάδα, καθώς ενδέχεται να προκληθεί τραυματισμός ή ζημιά στη μονάδα.
• Φυλάσσετε τα μικρά αντικείμενα μακριά από παιδιά.
• Φοράτε οπωσδήποτε ζώνη ασφαλείας για να αποφύγετε τυχόν τραυματισμό σε περίπτωση αιφνίδιας κίνησης του αυτοκινήτου.

Αποτροπή ατυχήματος

Οι εικόνες εμφανίζονται μόνο αφού σταθμεύσετε το αυτοκίνητό σας και τραβήξετε το χειρόφρενο.

Αν το αυτοκίνητο ξεκινήσει να κινείται κατά την αναπαραγωγή βίντεο, θα εμφανιστεί η ακόλουθη προειδοποίηση και δεν θα μπορείτε να παρακολουθήσετε το βίντεο.

Μην χειρίζεστε τη μονάδα και μην κοιτάζετε την οθόνη κατά την οδήγηση.

Σημειώσεις σχετικά με την οθόνη LCD

- Μην βρέχετε την οθόνη LCD και μην την εκθέτετε σε υγρά. Ενδέχεται να προκληθεί δυσλειτουργία.

- Μην πιέζετε με δύναμη την οθόνη LCD, καθώς ενδέχεται να προκληθεί παραμόρφωση της εικόνας ή δυσλειτουργία (δηλ. η

εικόνα ενδέχεται να μην είναι ευκρινής ή ενδέχεται να προκληθεί βλάβη στην οθόνη LCD).

• Μην αγγίζετε την οθόνη με άλλα αντικείμενα εκτός από το δάχτυλό σας, καθώς ενδέχεται να προκληθεί βλάβη ή θραύση της οθόνης LCD.
• Καθαρίζετε την οθόνη LCD με ένα στεγνό μαλακό πανί. Μην χρησιμοποιείτε διαλύτες, όπως βενζίνη, διαλυτικό, απορρυπαντικά του εμπορίου ή αντιστατικό σπρέι.
• Μην χρησιμοποιείτε τη μονάδα εκτός του εύρους θερμοκρασίας 0 °C έως 40 °C.
  • Αν έχετε σταθμεύσει το αυτοκίνητό σας σε κρύο ή ζεστό μέρος, η εικόνα ενδέχεται να μην είναι ευκρινής. Ωστόσο, η οθόνη δεν θα υποστεί ζημιά και η εικόνα θα γίνει ευκρινής μόλις η θερμοκρασία στο αυτοκίνητό σας επιστρέψει σε κανονικά επίπεδα.
• Ορισμένες στατικές κουκκίδες μπλε, κόκκινου ή πράσινου χρώματος ενδέχεται να εμφανιστούν στην οθόνη. Αυτές ονομάζονται "φωτεινά σημεία" και μπορούν να παρουσιαστούν σε οποιαδήποτε οθόνη LCD. Η οθόνη LCD κατασκευάζεται με ακρίβεια ώστε πάνω από το 99,99% των τμημάτων της να είναι λειτουργικά. Ωστόσο, ένα μικρό ποσοστό (συνήθως 0,01%) των τμημάτων ενδέχεται να μην ανάβουν σωστά. Αυτό, όμως, δεν επηρεάζει την προβολή.

Σημειώσεις σχετικά με την οθόνη αφής

• Αυτή η μονάδα χρησιμοποιεί αντιστατική οθόνη αφής. Αγγίξτε την οθόνη απευθείας με την άκρη του δαχτύλου σας.
• Η λειτουργία πολλαπλής αφής δεν υποστηρίζεται σε αυτήν τη μονάδα.
• Μην αγγίζετε την οθόνη με αιχμηρά αντικείμενα, π.χ. βελόνες, στυλό ή νύχια. Ο χειρισμός με γραφίδα δεν υποστηρίζεται σε αυτήν τη μονάδα.
• Μην φέρνετε την οθόνη αφής σε επαφή με άλλα αντικείμενα. Αν η οθόνη έρθει σε επαφή με ένα άλλο αντικείμενο εκτός από το άκρο του δαχτύλου σας, η μονάδα ενδέχεται να μην αποκρίνεται σωστά.
• Μην εκθέτετε την μονάδα σε ισχυρά χτυπήματα, επειδή έχει χρησιμοποιηθεί υλικό από γυαλί για την οθόνη. Αν η οθόνη παρουσιάσει ρωγμές ή θραύση, μην αγγίζετε το τμήμα που έχει υποστεί ζημιά καθώς ενδέχεται να τραυματιστείτε.
• Διατηρήστε τις ηλεκτρικές συσκευές σε απόσταση από την οθόνη αφής. Ενδέχεται να προκαλέσουν δυσλειτουργία της οθόνης αφής.

Πληροφορίες για το iPhone

• Συμβατά μοντέλα iPhone:

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

• Η χρήση του σήματος Made for Apple υποδεικνύει ότι ένα εξάρτημα έχει σχεδιαστεί ειδικά για σύνδεση με τα προϊόντα Apple που ορίζονται στο σήμα και ότι έχει πιστοποιηθεί από τον κατασκευαστή ότι πληροί τα πρότυπα επιδόσεων της Apple. Η Apple δεν φέρει καμία ευθύνη για τη λειτουργία αυτής της συσκευής ή για τη συμμόρφωσή της με τα πρότυπα ασφαλείας και τα κανονιστικά πρότυπα. Σημειώστε ότι η χρήση αυτού του εξαρτήματος σε συνδυασμό με ένα προϊόν της Apple μπορεί να επηρεάσει την απόδοση της ασύρματης επικοινωνίας.
- Για λεπτομέρειες, επισκεφτείτε τον ιστότοπο υποστήριξης στο οπισθόφυλλο.

Σημείωση για την άδεια χρήσης

Αυτό το προϊόν περιλαμβάνει λογισμικό που χρησιμοποιείται από τη Sony κατόπιν συμφωνίας παραχώρησης άδειας χρήσης με τον κάτοχο των πνευματικών του δικαιωμάτων. Είμαστε υποχρεωμένοι να ανακοινώσουμε το περιεχόμενο της συμφωνίας στους πελάτες κατόπιν αιτήματος του κατόχου των πνευματικών δικαιωμάτων του λογισμικού. Για λεπτομέρειες σχετικά με τις άδειες χρήσης του λογισμικού, επιλέξτε [Settings] → [General] → [Open Source Licenses].

Αν έχετε ερωτήσεις ή προβλήματα που σχετίζονται με τη μονάδα σας και δεν καλύπτονται σε αυτές τις οδηγίες λειτουργίας, απευθυνθείτε στον πλησιέστερο αντιπρόσωπο της Sony.

Τεχνικά χαρακτηριστικά

Ενότητα οθόνης

Τύπος οθόνης: Ευρεία έγχρωμη οθόνη LCD

Διαστάσεις: 22,7 cm/ 8,95 ίντσες

Σύστημα: Ενεργός πίνακας TFT

Αριθμός pixel:

1.152.000 pixel (800 × 3 (RGB) × 480)

Χρωματικό σύστημα:

Αυτόματη επιλογή PAL/NTSC για τον ακροδέκτη CAMERA IN

Ενότητα ραδιοφώνου

DAB/DAB+

Εύρος συντονισμού: 174,928 MHz – 239,200 MHz

Ακροδέκτης κεραίας:

Υποδοχή εξωτερικής κεραίας

FM

Εύρος συντονισμού: 87,5 MHz – 108,0 MHz

Ωφέλιμη ευαισθησία: 7 dBf

Λόγος σήματος-θορύβου: 70 dB (μονοφωνικός ήχος)

Διαχωρισμός στο 1 kHz: 45 dB

AM

Εύρος συντονισμού: 531 kHz – 1.602 kHz

Ευαισθησία: 32 μV

Ενότητα συσκευής αναπαραγωγής USB

Διασύνδεση:

Μέγιστο ρεύμα: 1,5 Α

Ασύρματη επικοινωνία

Σύστημα επικοινωνίας:

Πρότυπο BLUETOOTH έκδοση 3.0

'Εξοδος:

Πρότυπο BLUETOOTH κατηγορίας ισχύος 2 (Μέγ. αγώγιμη ισχύς +1 dBm)

Μέγιστη εμβέλεια επικοινωνίας*1:

Απόσταση επαφής κατά προσέγγιση 10 m

Ζώνη συχνοτήτων:

Zówη 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Μέθοδος διαμόρφωσης: FHSS

Συμβατά προφίλ BLUETOOTH*2:

A2DP (Προηγμένο προφίλ διανομής ήχου) 1.3

AVRCP (Προφίλ τηλεχειρισμού ήχου-εικόνας) 1.3

HFP (Προφίλ handsfree) 1.6

ΡΒΑΡ (Προφίλ πρόσβασης τηλεφωνικού καταλόγου) 1.1

Αντίστοιχος κωδικοποιητής (codec): SBC, AAC

*1 Η πραγματική εμβέλεια ενδέχεται να διαφέρει ανάλογα με παράγοντες, όπως τυχόν εμπόδια μεταξύ των συσκευών, τα μαγνητικά πεδία κοντά σε έναν φούρνο μικροκυμάτων, τον στατικό ηλεκτρισμό, την ευαισθησία λήψης, την απόδοση της κεραίας, το λειτουργικό σύστημα, το λογισμικό κ.λπ.

*2 Τα προφίλ των προτύπων BLUETOOTH υποδεικνύουν τον σκοπό της επικοινωνίας BLUETOOTH ανάμεσα στις συσκευές.

Ενότητα ενισχυτή

'Εξοδοι: 'Εξοδοι ηχείων

Αντίσταση ηχείων: 4 Ω - 8 Ω

Μέγιστη έξοδος ισχύος: 55 W × 4 (στα 4 Ω)

Γενικά

Απαιτήσεις ισχύος: Μπαταρία αυτοκινήτου 12 V DC (αρνητική γείωση)

Ονομαστική κατανάλωση ρεύματος: 10 Α

Διαστάσεις (το μέγιστο):

Περίπου 229 mm × 136 mm × 253 mm (π/υ/β)

Διαστάσεις εγκατάστασης:

Περίπου 182 mm × 53 mm × 160 mm (π/u/β)

Βάρος: Περίπου 2,4 kg

Περιεχόμενα συσκευασίας:

Κεντρική μονάδα (1)

Εξαρτήματα για την εγκατάσταση και τις συνδέσεις (1 σετ)

Επικοινωνήστε με τον αντιπρόσωπο για αναλυτικές πληροφορίες.

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλ λαγή χωρίς προειδοποίηση.

Πνευματικά δικαιώματα

Το λεκτικό σήμα και τα λογότυπα Bluetooth® είναι σήματα κατατεθέντα που ανήκουν στην Bluetooth SIG, Inc. και η οποιαδήποτε χρήση αυτών των σημάτων από τη Sony Corporation γίνεται κατόπιν άδειας. Τα άλλα εμπορικά σήματα και οι εμπορικές ονομασίες ανήκουν στους αντίστοιχους κατόχους τους.

Η επωνυμία Windows Media είναι σήμα κατατεθέν ή εμπορικό σήμα της Microsoft Corporation στις Ηνωμένες Πολιτείες ή/και σε άλλες χώρες.

Αυτό το προϊόν προστατεύεται από συγκεκριμένα δικαιώματα πνευματικής ιδιοκτησίας της Microsoft Corporation. Απαγορεύεται η χρήση ή διανομή τέτοιων τεχνολογιών πέρα από τη χρήση αυτού του προϊόντος χωρίς άδεια από τη Microsoft ή από εξουσιοδοτημένη θυγατρική εταιρεία της Microsoft.

Οι επωνυμίες Apple και iPhone είναι εμπορικά σήματα της Apple Inc., κατατεθέντα στις ΗΠΑ και σε άλλες χώρες. To Apple CarPlay είναι εμπορικό σήμα της Apple Inc.

Η επωνυμία Android Auto είναι εμπορικό σήμα της Google LLC.

Η επωνυμία WebLink είναι σήμα κατατεθέν της Abalta Technologies, Inc. στις Ηνωμένες Πολιτείες και εμπορικό σήμα σε άλλες χώρες.

Όλα τα υπόλοιπα εμπορικά σήματα ανήκουν στους αντίστοιχους κατόχους τους.

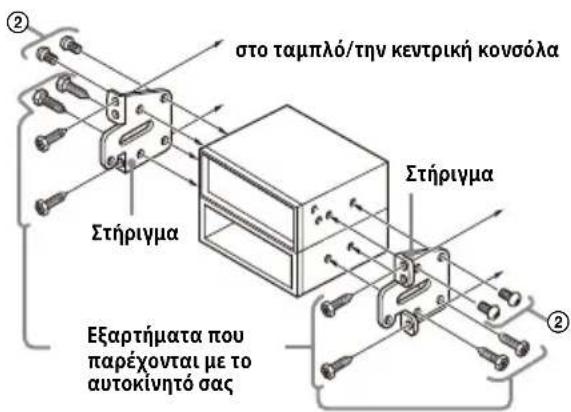

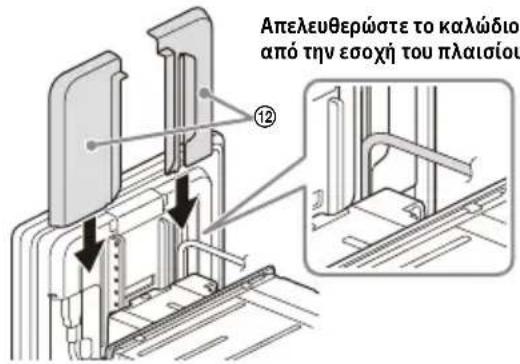

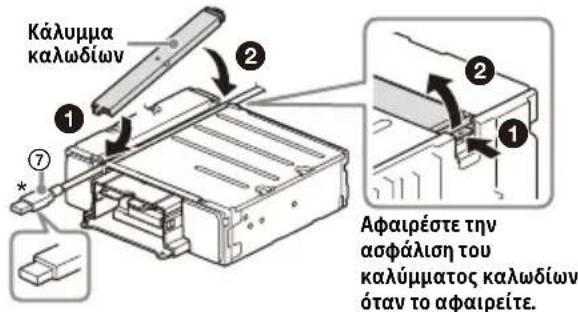

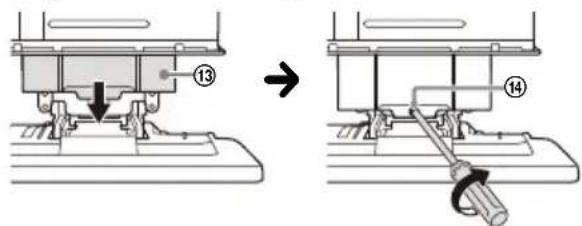

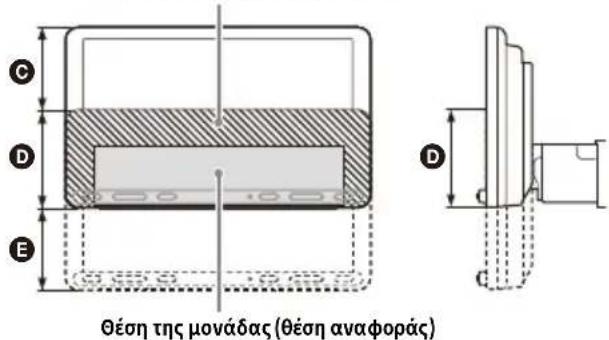

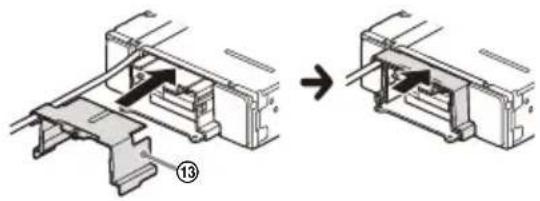

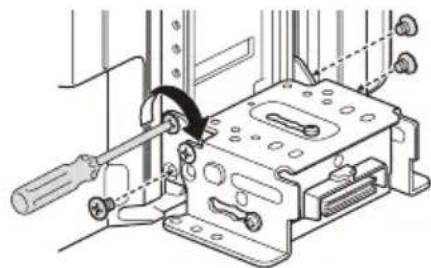

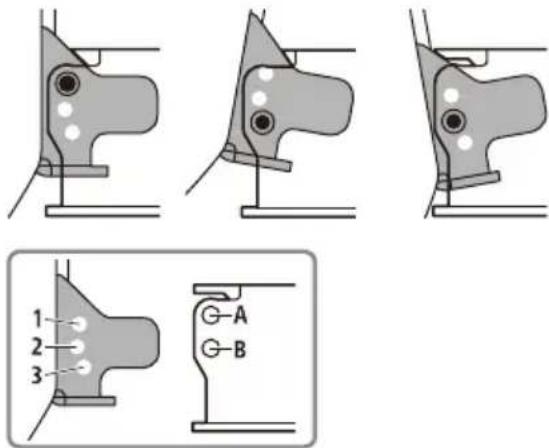

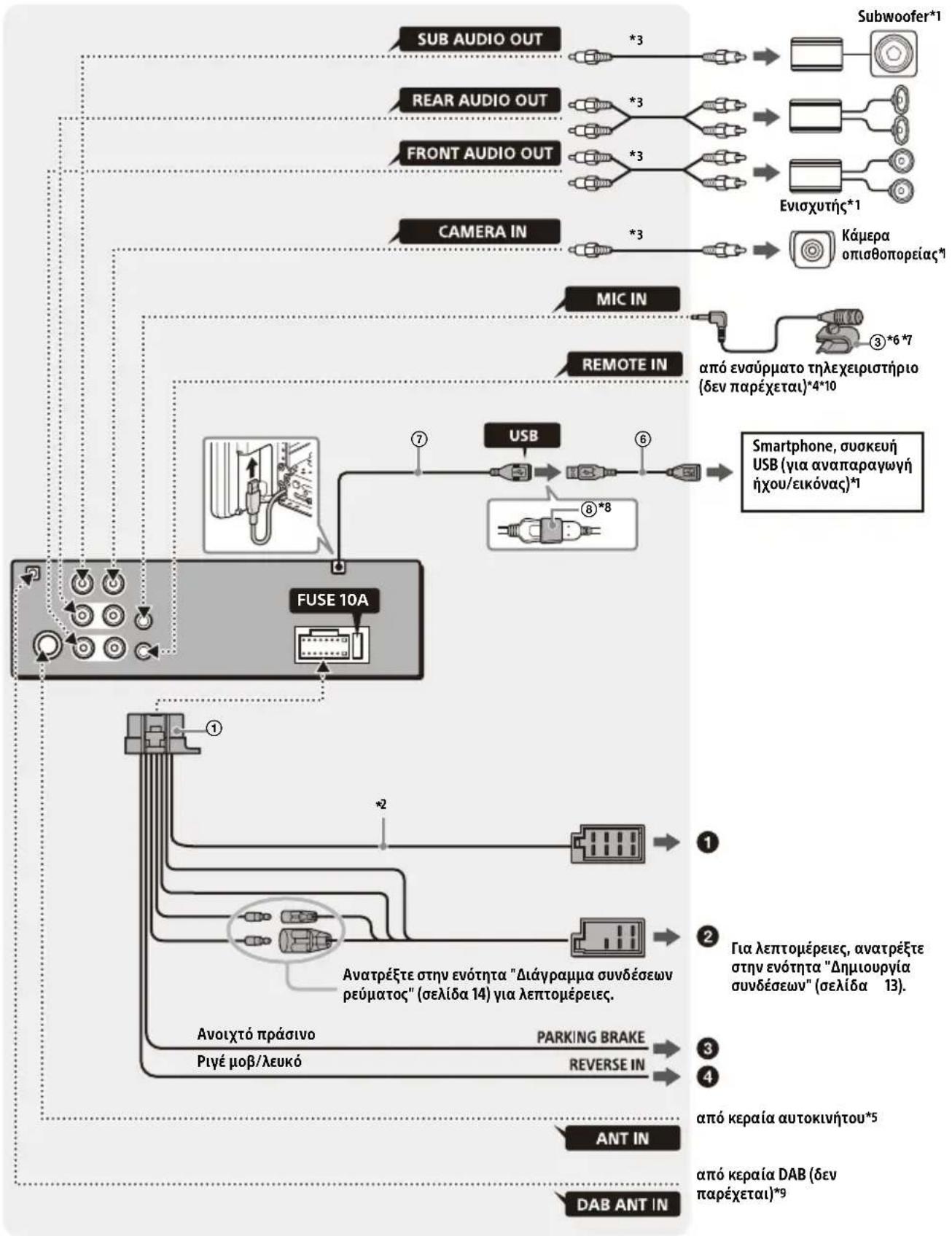

Σύνδεση/Εγκατάσταση

Προσοχή

• Μην εγκαθιστάτε αυτήν τη μονάδα σε αυτοκίνητο που δεν έχει θέση ACC. Η οθόνη της μονάδας δεν θα απενεργοποιηθεί ακόμη και όταν γυρίσετε τη μίζα στη θέση OFF με αποτέλεσμα την εξάντληση της μπαταρίας.
• Δρομολογήστε όλα τα καλώδια της γείωσης σε ένα κοινό σημείο γείωσης.
• Προσέξτε να μην παγιδευτούν τα καλώδια κάτω από βίδες ή σε κινούμενα μέρη (π.χ. στις ράγες των καθισμάτων).
• Προτού πραγματοποιήσετε τις συνδέσεις, γυρίστε τη μίζα στη θέση OFF για να αποφευχθεί τυχόν βραχυκύκλωμα.
• Συνδέστε τα καλώδια παροχής ρεύματος ① στη μονάδα και τα ηχεία πριν τα συνδέσετε στον ακροδέκτη βοηθητικής τροφοδοσίας.
• Θα πρέπει να μονώσετε τυχόν εκτεθειμένα καλώδια με ηλεκτρική ταινία για λόγους ασφαλείας.
• Επιλέξτε τη θέση της εγκατάστασης προσεκτικά, έτσι ώστε η μονάδα να μην επηρεάζει την απρόσκοπτη οδήγηση.
• Αποφύγετε την εγκατάσταση της μονάδας σε σημεία που εκτίθενται σε σκόνη, ρύπους, υπερβολικές δονήσεις ή υψηλές θερμοκρασίες, όπως σε άμεση έκθεση στην ηλιακή ακτινοβολία ή κοντά στους αγωγούς του καλοριφέρ.
• Χρησιμοποιήστε μόνο τον εξοπλισμό τοποθέτησης που παρέχεται για μια ασφαλή και σταθερή εγκατάσταση.
• Χρησιμοποιήστε τα καλώδια επέκτασης USB που παρέχονται.
• Αυτή η μονάδα ενδέχεται να μην εγκατασταθεί σωστά ανάλογα με τον τύπο του αυτοκινήτου. Για λεπτομέρειες σχετικά με τον χώρο τοποθέτησης, ανατρέξτε στην ενότητα "Επιβεβαίωση της θέσης τοποθέτησης της μονάδας" (σελίδα 10).
• Για να αποτρέψετε τυχόν τραυματισμό, προσέξτε να μην σας πέσει η οθόνη κατά την εγκατάσταση.
• Κατά την εγκατάσταση, προσέξτε να μην κόψετε τα δάχτυλά σας με τα μεταλλικά τμήματα των στηριγμάτων και της βάσης τοποθέτησης.
• Προσέξτε να μην μαγκώσετε τα δάχτυλά σας κατά την προσάρτηση της οθόνης στη μονάδα.

• Μην εγκαταστήσετε τη μονάδα σε μια θέση στην οποία η μονάδα επηρεάζει την απρόσκοπτη οδήγηση (όπως σε θέσεις στις οποίες ο λεβιές ταχυτήτων έρχεται σε επαφή με τη μονάδα ή όταν δεν μπορείτε να πιέσετε το κουμπί κινδύνου).

• Κατά τη χρήση της μονάδας για μεγάλο χρονικό διάστημα, οι βίδες που ασφαλίζουν την οθόνη ενδέχεται να χαλαρώσουν. Να σφίγγετε κατά διαστήματα αυτές τις βίδες.

• Μην κάνετε οποιεσδήποτε αλλαγές ή τροποποιήσεις στη μονάδα εκτός από εκείνες που περιγράφονται σε αυτό το εγχειρίδιο.

Σημείωση για το καλώδιο παροχής ρεύματος (κίτρινο)

Κατά τη σύνδεση αυτής της μονάδας σε συνδυασμό με άλλο στερεοφωνικό εξοπλισμό, η ονομαστική ένταση του κυκλώματος του autokinίτου στην οποία συνδέεται η μονάδα πρέπει να είναι υψηλότερη από το άθροισμα της ονομαστικής έντασης της ασφάλειας κάθε εξοπλισμού.

Σημείωση για την εγκατάσταση σε αυτοκίνητα με σύστημα Start-Stop

Υπάρχει περίπτωση η μονάδα να επανεκκινείται κατά το άναμμα του κινητήρα από το σύστημα Start-Stop. Σε αυτήν την περίπτωση, απενεργοποιήστε το σύστημα Start-Stop του αυτοκινήτου.

Σημείωση για την εγκατάσταση σε αυτοκίνητα με σύστημα ηλεκτρικού χειρόφρενου

Στα αυτοκίνητα με ηλεκτρικό χειρόφρενο, ορισμένες σχετικές λειτουργίες (όπως η λειτουργία αποκλεισμού βίντεο) ενδέχεται να μην λειτουργούν σωστά.

Προσαρμογή της γωνίας τοποθέτησης

Προσαρμόστε τη γωνία τοποθέτησης σε λιγότερες από 30°.

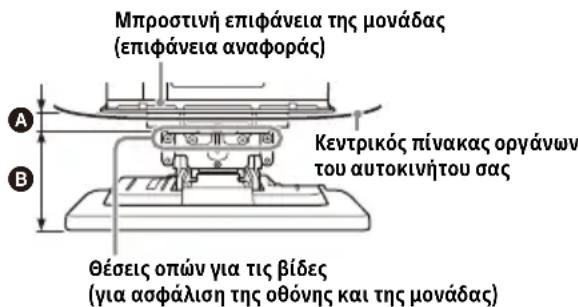

Επιβεβαίωση της θέσης τοποθέτησης της μονάδας

Πριν από την εγκατάσταση της μονάδας, συμβουλευτείτε τον εγκαταστάτη για λεπτομέρειες σχετικά με την εγκατάσταση της μονάδας και της οθόνης.

- Βεβαιωθείτε ότι η απόσταση από την μπροστινή επιφάνεια (επιφάνεια αναφοράς) της εγκατεστημένης μονάδας μέχρι την επιφάνεια του κεντρικού πίνακα οργάνων του αυτοκινήτου δεν υπερβαίνει τα 22 mm. Αν η απόσταση είναι μεγαλύτερη, δεν θα είναι δυνατή η εγκατάσταση της μονάδας.

A 22 mm B 51 mm éwç 71 mm

• Για την ασφάλειά σας, προσαρμόστε τη θέση τοποθέτησης της μονάδας έτσι ώστε να μην επηρεάζει την απρόσκοπτη οδήγηση, όπως τους χειρισμούς των κουμπιών (διακοπτών) ή του λεβιέ ταχυτήτων.

κρυφη περιοχη ακομηκι ανη οθονη γλιστρήσει προς τα πάνω ή κάτω

Λίστα εξαρτημάτων για την εγκατάσταση

① Καλώδια παροχής ρεύματος (1)

② Βίδες τοποθέτησης (5 × μέγ. 9 mm) (4)

③ Μικρόφωνο (1)

④ Βάση επίπεδης εγκατάστασης (1)

⑤ Ταινία διπλής όψης (1)

⑥ Καλώδιο επέκτασης USB (μακρύ) (1)

⑦ Καλώδιο επέκτασης USB (κοντό) (1)

⑧ Αυτοκόλλητη ταινία (1)

⑨ Κιβώτιο τοποθέτησης (1)

⑩ Κλειδιά απελευθέρωσης (2)

⑪ Πλαίσιο (1)

⑫ Πίσω καλύμματα πλαισίου (Α, Δ) (2)

⑬ Κάλυμμα συνδέσμων (1)

⑭ Βίδα στερέωσης (για το κάλυμμα συνδέσμων) (3 × 8 mm) (1)

⑮ Βίδες στερέωσης (για το τμήμα συνδέσμων) (4 × 6 mm) (4)

- Αυτή η λίστα εξαρτημάτων δεν περιλαμβάνει όλα τα περιεχόμενα της συσκευασίας.

• Το κιβώτιο τοποθέτησης ⑨ είναι προσαρτημένο στη μονάδα πριν από την αποστολή της. Προτού τοποθετήσετε τη μονάδα, χρησιμοποιήστε τα κλειδιά απελευθέρωσης ⑩ για να αφαιρέσετε το κιβώτιο τοποθέτησης ⑨ από τη μονάδα. Για λεπτομέρειες, ανατρέξτε στην ενότητα "① Αφαίρεση του πλαισίου και του κιβωτίου τοποθέτησης" (σελίδα 15).

• Φυλάξτε τα κλειδιά απελευθέρωσης ⑩ για μελλοντική χρήση, καθώς θα τα χρειαστείτε για να αφαιρέσετε τη μονάδα από το autokίνητο.

Σύνδεση

*1 Δεν παρέχεται

*2 Αντίσταση ηχείων: 4 Ω έως 8 Ω × 4

*3 Καλώδιο με βύσμα RCA (δεν παρέχεται)

*4 Ανάλογα με τον τύπο του αυτοκινήτου, χρησιμοποιήστε προσαρμογέα για ενσύρματο τηλεχειριστήριο (δεν παρέχεται). Για λεπτομέρειες σχετικά με τη χρήση του ενσύρματου τηλεχειριστηρίου, ανατρέξτε στην ενότητα "Χρήση του ενσύρματου τηλεχειριστηρίου" (σελίδα 14).

*5 Ανάλογα με τον τύπο του autokinήτου, χρησιμοποιήστε προσαρμογέα (δεν παρέχεται), αν δεν ταιριάζει ο ακροδέκτης της κεραίας.

*6 Ανεξάρτητα από το αν χρησιμοποιείται ή όχι, δρομολογήστε το καλώδιο εισόδου του μικροφώνου έτσι ώστε να μην επηρεάζει την απρόσκοπτη οδήγηση. Ασφαλίστε το καλώδιο με σφιγκτήρα κ.λπ., αν το εγκαταστήσετε γύρω από τα πόδια σας.

*7 Για λεπτομέρειες σχετικά με την εγκατάσταση του μικροφώνου, ανατρέξτε στην ενότητα "Εγκατάσταση του μικροφώνου" (σελίδα 14).

*8

*9 Ρυθμίστε το στοιχείο [Antenna Power] σε [ON] (προεπιλογή) ή [OFF] ανάλογα με τον τύπο της κεραίας DAB (δεν παρέχεται). Μέγ. ρεύμα παροχής 0,1 A

Δημιουργία συνδέσεων

Αν έχετε κεραία ισχύος χωρίς κουτί ρελέ, η σύνδεση αυτής της μονάδας με τα καλώδια παροχής ρεύματος ① μπορεί να προκαλέσει βλάβη στην κεραία.

① Στον ακροδέκτη των ηχείων του αυτοκινήτου

1	Πίσω ηχείο (δεξιά)	⊕	Μοβ
2		⊖	Ριγέ μοβ/μαύρο
3	Μπροστινό ηχείο (δεξιά)	⊕	Γκρι
4		⊖	Ριγέ γκρι/μαύρο
5	Μπροστινό ηχείο (αριστερά)	⊕	Λευκό
6 ⊖			Ριγέ λευκό/μαύρο
7	Πίσω ηχείο (αριστερά)	⊕	Πράσινο
8 ⊖			Ριγέ πράσινο/μαύρο

② Στον ακροδέκτη ισχύος του αυτοκινήτου

12	συνεχής παροχή ρεύματος	Κίτρινο
13	έλεγχος κεραίας / ενισχυτή (REM OUT)	Ριγέ μπλε/λευκό
14	ενεργοποιημένη παροχή ρεύματος φωτισμού	Ριγέ πορτοκαλί/ λευκό
15	ενεργοποιημένη παροχή ρεύματος	Κόκκινο
16	γείωση Μαύρο

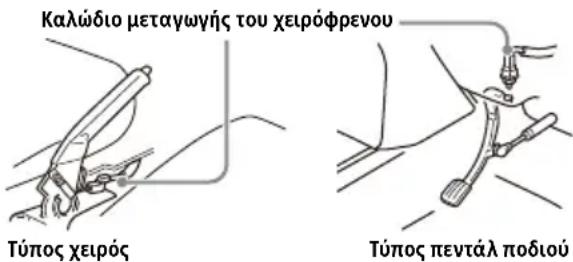

③ Στο καλώδιο μεταγωγής του χειρόφρενου

Η θέση τοποθέτησης του καλωδίου μεταγωγής του χειρόφρενου εξαρτάται από το autokίνητό σας.

Συνδέστε οπωσδήποτε τον αγωγό χειρόφρενου (ανοιχτό πράσινο) των καλωδίων παροχής ρεύματος ① στο καλώδιο μεταγωγής του χειρόφρενου.

④ Στον ακροδέκτη ισχύος +12 V του καλωδίου του πίσω προβολέα του αυτοκινήτου (μόνο αν συνδέσετε την κάμερα οπισθοπορείας)

Σύνδεση διατήρησης μνήμης

Όταν είναι συνδεδεμένο το κίτρινο καλώδιο παροχής ρεύματος, το κύκλωμα μνήμης θα τροφοδοτείται πάντα με ρεύμα, ακόμα και όταν η μίζα είναι στη θέση OFF.

Σύνδεση ηχείων

- Πριν από τη σύνδεση των ηχείων, απενεργοποιήστε τη μονάδα.

- Χρησιμοποιήστε ηχεία με αντίσταση 4 Ω έως 8 Ω και επαρκή ικανότητα διαχείρισης ισχύος για την αποφυγή βλάβης.

Διάγραμμα συνδέσεων ρεύματος

Ελέγξτε τον ακροδέκτη βοηθητικής τροφοδοσίας του αυτοκινήτου σας και αντιστοιχίστε τις συνδέσεις των καλωδίων σωστά, ανάλογα με το αυτοκίνητο.

Ακροδέκτης βοηθητικής τροφοδοσίας

Συνήθης σύνδεση

Kitrivo Kitrivo

12	συνεχής παροχή ρεύματος	Κίτρινο
15	ενεργοποιημένη παροχή ρεύματος	Κόκκινο

'Отαν οι θέσεις των κόκκινων και κίτρινων καλωδίων είναι αντίστροφες

Κίτρινο Κίτρινο

12	ενεργοποιημένη παροχή ρεύματος	Κίτρινο
15	συνεχής παροχή ρεύματος	Κόκκινο

Όταν το αυτοκίνητο δεν διαθέτει θέση ΑСС

Αφού αντιστοιχίσετε τις συνδέσεις και ενεργοποιήσετε σωστά τα καλώδια παροχής ρεύματος, συνδέστε τη μονάδα στην παροχή ρεύματος του αυτοκινήτου. Αν έχετε ερωτήσεις ή προβλήματα που σχετίζονται με τη σύνδεση της μονάδας και δεν καλύπτονται σε αυτό το εγχειρίδιο, απευθυνθείτε στον αντιπρόσωπο του αυτοκινήτου σας.

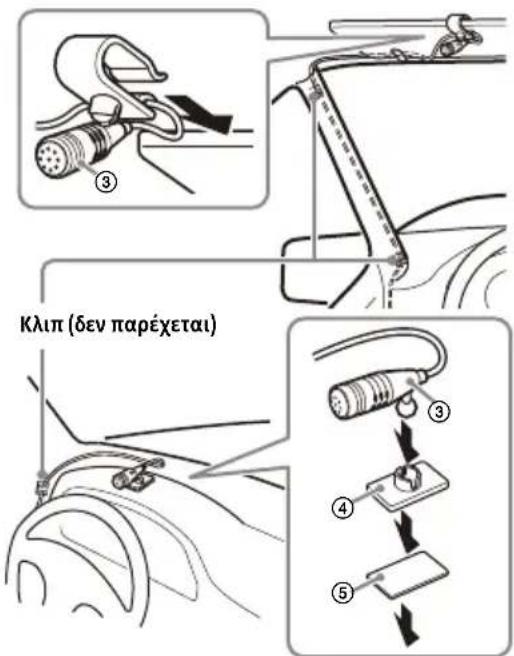

Εγκατάσταση του μικροφώνου

Για να καταγράφεται η φωνή σας κατά την κλήση handsfree, πρέπει να εγκαταστήσετε το μικρόφωνο ③.

Προσοχή

• Δημιουργούνται εξαιρετικά επικίνδυνες συνθήκες, αν το καλώδιο τυλιχθεί γύρω από την κολόνα του τιμονιού ή τον λεβιέ ταχυτήτων. Προσέχετε ώστε το καλώδιο και άλλα εξαρτήματα να μην επηρεάζουν την απρόσκοπτη οδήγηση.
  • Αν υπάρχουν αερόσακοι ή άλλος εξοπλισμός απορρόφησης κραδασμών στο αυτοκίνητο, επικοινωνήστε με το κατάστημα από το οποίο αγοράσατε τη μονάδα ή τον αντιπρόσωπο του αυτοκινήτου πριν από την εγκατάσταση.

Σημειώσεις

• Κατά την τοποθέτηση στο ταμπλό, αφαιρέστε προσεκτικά το κλιπ σκίαστρου από το μικρόφωνο ③ και κατόπιν τοποθετήστε τη βάση επίπεδης εγκατάστασης ④ στο μικρόφωνο ③.
• Προτού κολλήσετε την ταινία διπλής όψης ⑤, καθαρίστε την επιφάνεια του ταμπλό με ένα στεγνό πανί.

Χρήση του ενσύρματου τηλεχειριστηρίου

1 Για να ενεργοποιήσετε το ενσύρματο τηλεχειριστήριο, ρυθμίστε το στοιχείο [Steering Control] στην περιοχή [General] σε [Preset].

Χρήση της κάμερας οπισθοπορείας

Απαιτείται η εγκατάσταση της κάμερας οπισθοπορείας (δεν παρέχεται) πριν από τη χρήση της.

Η εικόνα από την κάμερα οπισθοπορείας που είναι συνδεδεμένη στον ακροδέκτη CAMERA IN εμφανίζεται όταν:

• ανάβει ο πίσω προβολέας του αυτοκινήτου σας (ή ο λεβιές ταχυτήτων έχει τεθεί στη θέση R (οπισθοπορείας)).
• πατήσετε το HOME και κατόπιν αγγίξετε το [Rear Camera].

Εγκατάσταση

Για να εγκαταστήσετε τη μονάδα και την οθόνη με ασφάλεια, ακολουθήστε με τη σειρά τα βήματα ① έως ⑧.

① Αφαίρεση του πλαισίου και του κιβωτίου τοποθέτησης (σελίδα 15)
② Πριν από την τοποθέτηση της μονάδας (σελίδα 16)
③ Τοποθέτηση της μονάδας στο ταμπλό (σελίδα 16)
④ Τοποθέτηση του καλύμματος συνδέσμων (σελίδα 17)
⑤ Ρύθμιση της οθόνης (σελίδα 17)
⑥ Επιβεβαίωση των θέσεων τοποθέτησης της οθόνης (σελίδα 19)
⑦ Τακτοποίηση του καλωδίου USB (σελίδα 19)
⑧ Τοποθέτηση της οθόνης στη μονάδα (σελίδα 19)

Για την ασφάλειά σας

Αφού τοποθετήσετε την οθόνη στη μονάδα, βεβαιωθείτε ότι η οθόνη δεν επηρεάζει την απρόσκοπτη οδήγηση, π.χ. δεν εμποδίζει την ορατότητα του οδηγού ή δεν προκαλεί το μπλέξιμο των καλωδίων.

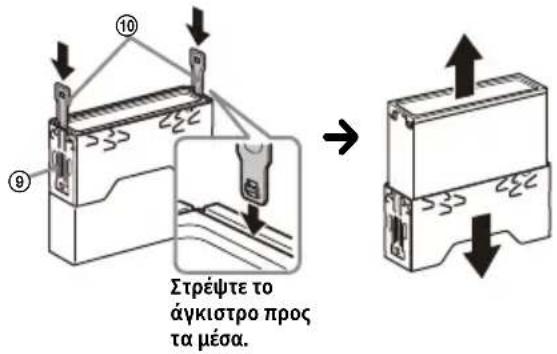

① Αφαίρεση του πλαισίου και του κιβωτίου τοποθέτησης

Προτού τοποθετήσετε τη μονάδα, αφαιρέστε το πλαίσιο ⑪ και το κιβώτιο τοποθέτησης ⑨ από τη μονάδα.

1 Πιάστε και τα δύο άκρα του πλαισίου ⑪ και τραβήξτε το προς τα έξω.

2 Εισαγάγετε και τα δύο κλειδιά απελευθέρωσης ⑩ μέχρι να ακουστεί ένα κλικ, τραβήξτε το κιβώτιο τοποθέτησης προς τα κάτω ⑨ και κατόπιν τραβήξτε τη μονάδα προς τα πάνω για να τα διαχωρίσετε.

② Πριν από την τοποθέτηση της μονάδας

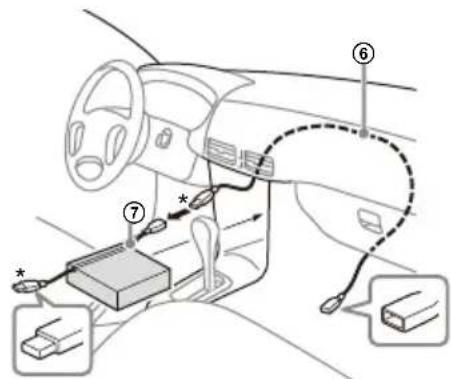

Προτού τοποθετήσετε τη μονάδα στο ταμπλό, δρομολογήστε τα καλώδια επέκτασης USB.

Διάγραμμα σύνδεσης καλωδίων USB

1 Αφαιρέστε το κάλυμμα καλωδίων, τοποθετήστε το καλώδιο επέκτασης USB (κοντό) ⑦ στην εσοχή της μονάδας και κατόπιν τοποθετήστε το κάλυμμα καλωδίων.

Τοποθετήστε το καλώδιο USB έτσι ώστε ο ακροδέκτης του (αρσενικός) να φτάνει στην μπροστινή πλευρά της μονάδας.

* Ακροδέκτης USB (αρσενικός)

2 Περάστε το καλώδιο επέκτασης USB (μακρύ) ⑥ στο εσωτερικό του ταμπλό και κατόπιν συνδέστε το καλώδιο USB (κοντό) ⑦ που έρχεται από τη μονάδα. Τοποθετήστε το καλώδιο USB έτσι ώστε ο ακροδέκτης του (αρσενικός) να εξέρχεται από την κεντρική κονσόλα.

* Ακροδέκτης USB (αρσενικός)

③ Τοποθέτηση της μονάδας στο ταμπλό

Χρήση των στηριγμάτων τοποθέτησης που παρέχονται με το αυτοκίνητό σας

Ενδέχεται να μην είναι δυνατή η εγκατάσταση αυτής της μονάδας σε ορισμένα ιαπωνικά μοντέλα αυτοκινήτων. Σε αυτήν την περίπτωση, συμβουλευτείτε τον αντιπρόσωπο της Sony.

Παράδειγμα

Σημείωση

Για την αποτροπή δυσλειτουργίας, εκτελέστε την εγκατάσταση μόνο με τις βίδες τοποθέτησης ②.

④ Τοποθέτηση του καλύμματος συνδέσμων

1 Τοποθετήστε το κάλυμμα συνδέσμων ⑬ στη βάση τοποθέτησης της μονάδας και κατόπιν σύρετέ το στη μονάδα προσωρινά.

5 Ρύθμιση της οθόνης

Μπορείτε να προσαρμόσετε τις θέσεις τοποθέτησης της οθόνης.

Βάθος (εντός 20 mm, σε 3 βήματα)

'Υψος (εντός 60 mm, σε 7 βήματα)

Γωνία (-10° έως +10°, σε 3 βήματα)

Ρύθμιση του βάθους της θέσης της οθόνης

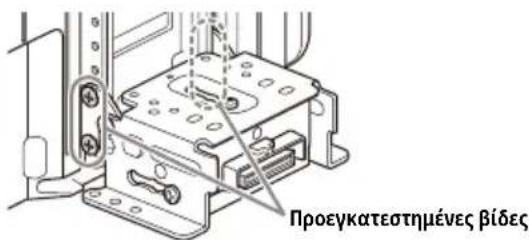

1 Χαλαρώστε τις 3 προεγκατεστημένες βίδες για τη ρύθμιση του βάθους (επάνω και στις δύο πλευρές).

Προεγκατεστημένες βίδες

Χαλαρώστε ελαφρώς τις βίδες μέχρι να μπορείτε να σύρετε το στήριγμα ακροδεκτών. Μην αφαιρέσετε τις βίδες από το στήριγμα. Μπορεί να προκληθεί βλάβη στα τμήματα.

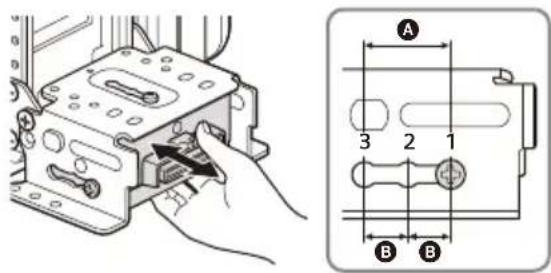

2 Σύρετε το στήριγμα ακροδεκτών για να καθορίσετε την κατάλληλη θέση ως προς το βάθος.

Προσαρμοζόμενο βάθος: εντός 20 mm (A), σε 3 βήματα, με βήμα 10 mm (B).

Θέσεις στηρίγματος 1 έως 3 για την οθόνη:

1: Θέση εξαγωγής
2: Ενδιάμεση θέση
3: Θέση εισαγωγής

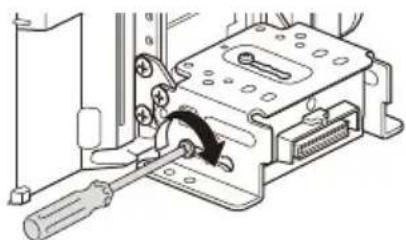

3 Στην επιθυμητή θέση, σφίξτε καλά τις 3 βίδες για να ασφαλίσετε το στήριγμα ακροδεκτών.

Σφίξτε καλά τις βίδες.

'Отαν σφίγγετε μια βίδα, προσέξτε να μην εφαρμόσετε υπερβολική ροπή καθώς, σε αντίθετη περίπτωση, ενδέχεται να προκληθεί ζημιά στη βίδα (η τιμή της ροπής πρέπει να είναι μικρότερη από 1,5 N•m).

Ρύθμιση του ύψους της θέσης της οθόνης

1 Αφαιρέστε τις 4 προεγκατεστημένες βίδες για τη ρύθμιση του ύψους (στις δύο πλευρές).

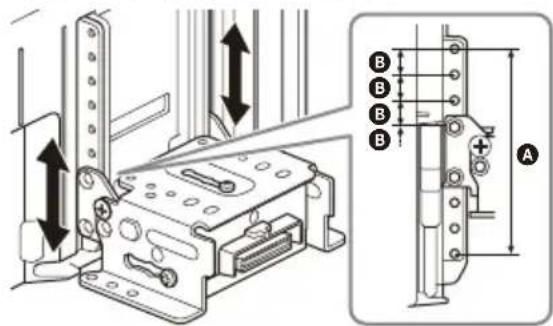

2 Σύρετε το στήριγμα ακροδεκτών επάνω ή κάτω για να καθορίσετε την κατάλληλη θέση ως προς το ύψος. Προσαρμοζόμενο ύψος: εντός 60 mm (A), σε 7 βήματα, με βήμα 10 mm (B).

3 Στην επιθυμητή θέση, σφίξτε καλά τις 4 βίδες για να ασφαλίσετε το στήριγμα ακροδεκτών.

Σφίξτε καλά τις βίδες. Όταν σφίγγετε μια βίδα, προσέξτε να μην εφαρμόσετε υπερβολική ροπή καθώς, σε αντίθετη περίπτωση, ενδέχεται να προκληθείζημιά στη βίδα (η τιμή της ροπής πρέπει να είναι μικρότερη από 1,5 Ν•m).

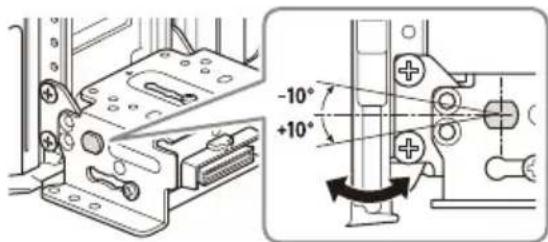

Ρύθμιση της γωνίας (κλίσης) της οθόνης

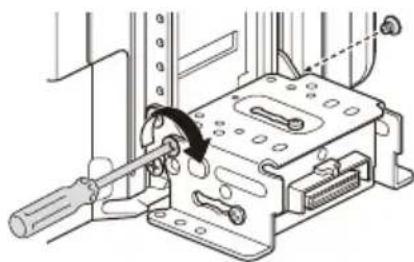

1 Αφαιρέστε τις 2 προεγκατεστημένες βίδες για τη ρύθμιση της γωνίας (στις δύο πλευρές).

Προεγκατεστημένες βίδες

2 Ρυθμίστε τη γωνία της οθόνης για να καθορίσετε την κατάλληλη γωνία.

Προσαρμοζόμενη γωνία: -10° έως +10°, σε 3 βήματα

Οπές βιδών για χρήση:

0^(1 - A) - 10^(3 - B) + 10^(2 - B)

3 Στην επιθυμητή γωνία, σφίξτε τις 2 βίδες στις οπές βιδών (επάνω ή κάτω) που αντιστοιχούν στη γωνία της οθόνης.

Σφίξτε καλά τις βίδες. Όταν σφίγγετε μια βίδα, προσέξτε να μην εφαρμόσετε υπερβολική ροπή καθώς, σε αντίθετη περίπτωση, ενδέχεται να προκληθεί ζημιά στη βίδα (η τιμή της ροπής πρέπει να είναι μικρότερη από 1,5 N•m).

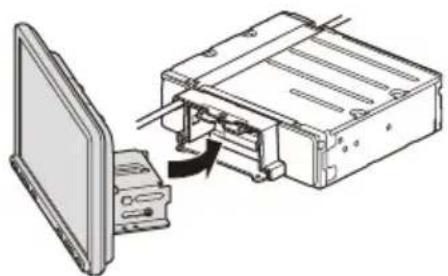

⑥ Επιβεβαίωση των θέσεων τοποθέτησης της οθόνης

Προσέξτε να μην μαγκώσετε τα δάχτυλά σας ή να μην γρατζουνίσετε τον κεντρικό πίνακα οργάνων του αυτοκινήτου σας κατά την τοποθέτηση της οθόνης στη μονάδα.

1 Τοποθετήστε προσωρινά την οθόνη στη μονάδα.

2 Επιβεβαιώστε ότι η οθόνη δεν εμποδίζει την ορατότητα του οδηγού ούτε επηρεάζει την απρόσκοπτη οδήγηση.

Αν απαιτείται περαιτέρω προσαρμογή της θέσης τοποθέτησης (βάθος, ύψος, γωνία), αφαιρέστε την οθόνη από τη μονάδα και προσαρμόστε την ξανά αναλόγως.

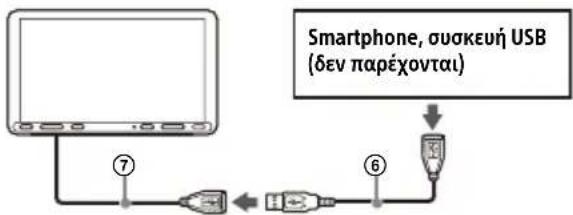

⑦ Τακτοποίηση του καλωδίου USB

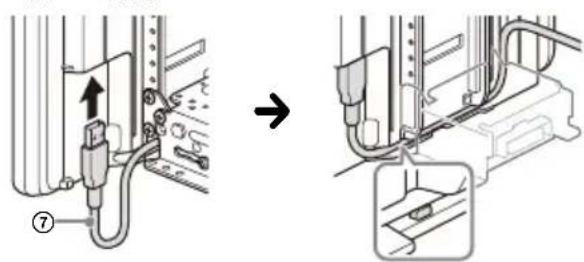

1 Συνδέστε το καλώδιο επέκτασης USB (κοντό) ⑦ στη θύρα USB οθόνης και κατόπιν περάστε το καλώδιο κατά μήκος της εσοχής.

Για να αποτρέψετε την εξαγωγή του καλωδίου επέκτασης, περάστε οπωσδήποτε το καλώδιο USB κατά μήκος της εσοχής και μέσα από τα γλωσσίδια στο εσωτερικό.

⑧ Τοποθέτηση της οθόνης στη μονάδα

Προσέξτε να μην μαγκώσετε τα δάχτυλά σας ή να μην γρατζουνίσετε τον κεντρικό πίνακα οργάνων του αυτοκινήτου σας κατά την τοποθέτηση της οθόνης στη μονάδα.

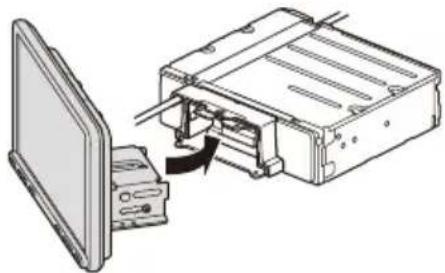

1 Τοποθετήστε την οθόνη στη μονάδα.

Βεβαιωθείτε ότι τα στηρίγματα ακροδεκτών της οθόνης έχουν εισαχθεί πλήρως στη μονάδα.

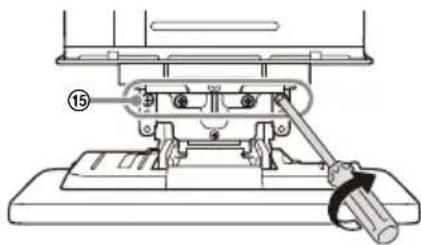

2 Σφίξτε τις 4 βίδες ⑮ (στην επάνω πλευρά) για να ασφαλίσετε το στήριγμα ακροδεκτών στη μονάδα.

Σφίξτε καλά τις βίδες.

Όταν σφίγγετε μια βίδα, προσέξτε να μην εφαρμόσετε υπερβολική ροπή καθώς, σε αντίθετη περίπτωση, ενδέχεται να προκληθεί ζημιά στη βίδα (η τιμή της ροπής πρέπει να είναι μικρότερη από 1,5 N•m).

3 Σύρετε το κάλυμμα ακροδεκτών ⑬ προς τα έξω για να προστατεύσετε τη βάση τοποθέτησης της οθόνης και κατόπιν σφίξτε τη βίδα στερέωσης ⑭ για να ασφαλίσετε το κάλυμμα.

Σφίξτε καλά τη βίδα.

'Отαν σφίγγετε μια βίδα, προσέξτε να μην εφαρμόσετε υπερβολική ροπή καθώς, σε αντίθετη περίπτωση, ενδέχεται να προκληθεί ζημιά στη βίδα (η τιμή της ροπής πρέπει να είναι μικρότερη από 1,5 N•m).

4 Τοποθετήστε τα πίσω καλύμματα πλαισίου (Α, Δ) ⑫ κατά μήκος των οδηγών για λόγους προστασίας.

Αντικατάσταση ασφάλειας

Κατά την αντικατάσταση της ασφάλειας, χρησιμοποιήστε μια ασφάλεια με την ονομαστική ένταση που αναγράφεται στην αρχική.

Αν η ασφάλεια καεί, ελέγξτε τη σύνδεση ρεύματος και αντικαταστήστε την ασφάλεια.

Αν η ασφάλεια καεί ξανά μετά την αντικατάσταση, μπορεί να υπάρχει εσωτερική δυσλειτουργία. Σε αυτήν την περίπτωση, συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο της Sony.

Ασφάλεια (10 Α)

Varování

Με την παρούσα Sony Corporation δηλώνει ότι, αυτή η συσκευή πληροί τους όρους της οδηγίας 2014/53/EU.

Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: https://compliance.sony.eu

Magyar

Ιστότοπος υποστήριξης

Αν έχετε ερωτήσεις ή για τις πιο πρόσφατες πληροφορίες υποστήριξης για αυτό το προϊόν, επισκεφτείτε τον παρακάτω ιστότοπο:

Δηλώστε τώρα το προϊόν σας online στον ιστότοπο: Regisztrálja most termékét online itt: Zaregistrujte si svoj produkt online na adrese:

Zaregistrujte svúj produkt online na adrese: Регистрирайте сега своя продукт онлайн на: Înregistrați-vă acum produsul online la adresa:

https://www.sony.eu/mysony

Οδηγός βοήθειας (ηλεκτρονικό εγχειρίδιο)

Για περισσότερες λεπτομέρειες, επισκεφτείτε τον ακόλουθο ιστότοπο και ανατρέξτε στο όνομα της μονάδας σας, όπως εμφανίζεται παρακάτω.
