ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-09944 Yato

GR ΠΝΕΥΜΑΤΙΚΟ ΨΑΛΙΔΙ ΚΟΠΗΣ

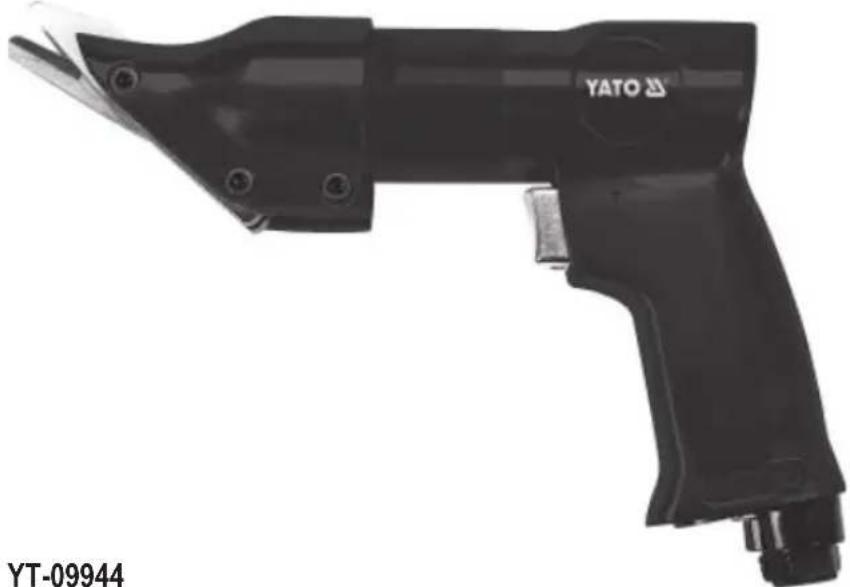

YT-09944

YT-09945

1.είσοδος αέρα
2.συνδετήρας εισόδου αέρα
3.σκανδάλη
4.ακίνητες λεπίδες
5.κινητές λεπίδες
6.εργαλείο
7.φωλιά εύκαμπτου σωλήνα
8.εύκαμπτος σωλήνας
9.συνδετήρας εύκαμπτου σωλήνα
10.γρασαδόρος
11.μειωτής
12.φίλτρο
13.συμπιεστής

PL EN DE RU UA LT LV CZ SK HU RO ES

Διαβάστε τις οδηγίες λειτουργίας

Форέστε προστατευτικά γυαλιά

Форéστε προστατευτικά ακοής

0.63

MPa(max.)

Μέγιστη πίεση εργασίας

1800min-1

2500min-1

Szybkość cięcia

Απαιτούμενη ροή αέρα

STANDARD

Διάμετρος σύνδεσης αέρος

CHARAKTERYSTYKA PRODUKTU

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

Το πνευματικό ψαλίδι κοπής είναι ένα εργαλείο τροφοδοτούμενο με πεπιεσμένο αέρα που χρησιμοποιείται για την κοπή χαλύβδινων και αλουμινένιων λαμαρίνων. Χάρη στην ειδική τοποθέτηση των λεπίδων, οι άκρες της λαμαρίνας που κόβεται δεν κάμπτονται κατά την κοπή. Τα εργαλεία έχουν σχεδιαστεί για να χρησιμοποιούνται σε εσωτερικούς χώρους και δεν επιτρέπτεται η έκθεσή τους σε υγρασία και βροχόπτωση. Το εργαλείο δεν έχει σχεδιαστεί για συνεχή λειτουργία. Ο προτιμώμενος τρόπος λειτουργίας είναι η χρήση του για 5 λεπτά και κατόπιν η αναμονή για 30 λεπτά ώστε να κρυώσει το εργαλείο. Η σωστή, αξιόπιστη και ασφαλή λειτουργία του εργαλείου εξαρτάται από την ορθή χρήση, διότι:

Πριν θέσετε σε λειτουργία το εργαλείο, διαβάστε όλες τις οδηγίες και φυλάξτε τις.

Για οποιαδήποτε ζημιά και τραυματισμούς που προκαλούνται από την χρήση του εργαλείου με τρόπο μη προβλεπόμενο, λόγω της μη συμμόρφωσης με τους κανονισμούς και με τις συστάσεις του παρόντος εγχειριδίου χρήσεως, ο προμηθευτής δεν φέρει ευθύνη. Η χρήση των εργαλείων με τρόπο ασύμφωνο με την αποστολή τους έχει επίσης ως αποτέλεσμα την απώλεια των δικαιωμάτων των χρηστών για εγγύηση, λόγω της μη συμμόρφωσης προς την σύμβαση.

ΕΞΟΠΛΙΣΜΟΣ ΠΡΟΪΟΝΤΟΣ

Το προϊόν είναι εξοπλισμένο με έναν συνδετήρα που επιτρέπει να συνδεθεί το προϊόν στο πνευματικό σύστημα.

TEXNIKA ΔΕΔΟΜΕΝΑ

Παράμετρος Μονάδα μέτρησης Τιμή
Αριθμός καταλόγου YT-09944 YT-09945
Βάρος [kg] 1,3 1,0
Διάμετρος σύνδεσης αέρος (PT)	[” / mm]	6,3 / 1/4	6,3 / 1/4
Διάμετρος σωλήνα παροχής αέρα (εσωτερική)	[” / mm]	10 / 3/8	10 / 3/8
Ποσότητα κοπών	[min ^-1 ]	1800	2500
Πάχος κοπής
- χάλυβα	[mm]	1,2	1,2
- αλουμινίου	[mm]	1,4 1,4
Φάρδος κοπής	[mm]	5,5	5,5
Μέγιστη πίεση εργασίας	[MPa]	0,63	0,63
Απαιτούμενη ροή αέρα (στα 6,2 bar)	[l/min]	141	141
Ηχητική πίεση (EN ISO 15744)	[dB(A)]	80 ± 3	90 ± 3
Ακουστική ισχύς (EN ISO 15744)	[dB(A)]	91 ± 3	101 ± 3
Δονήσεις (EN 28662-1)	[m/s ^2 ]	6,5 ± 1,5 4,6 ± 1,5

ΓΕΝΙΚΕΣ ΑΡΧΕΣ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά την εργασία με το πνευματικό εργαλείο, συνιστάται να ακολουθείτε πάντα τους βασικούς κανόνες ασφαλείας, συμπεριλαμβανομένων όσων αναφέρονται παρακάτω, προκειμένου να μειωθεί ο κίνδυνος πυρκαγιάς, ηλεκτροπληξίας καθώς και για την πρόληψη τραυματισμών.

Πριν χρησιμοποιήσετε αυτό το εργαλείο, να διαβάστε όλες τις οδηγίες και να τις φυλάξετε.

ΠΡΟΣΟΧΗ! Διαβάστε όλες τις κάτωθι οδηγίες. Η μη συμμόρφωση με αυτές μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή τραυματισμό του σώματος. Η έννοια «πνευματικό εργαλείο» που χρησιμοποιείται στις οδηγίες αναφέρεται σε όλα τα εργαλεία που λειτουργούν μέσω πεπιεσμένου αέρα υπό αντίστοιχη πίεση.

ΑΚΟΛΟΥΘΗΣΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ

Γενικές αρχές ασφαλείας

Πριν ξεκινήσετε την εγκατάσταση, την λειτουργία, την επισκευή, την συντήρηση και την αλλαγή εξαρτημάτων ή σε περίπτωση εργασιών κοντά στο πνευματικό εργαλείο, λόγω των πολλών απειλών που υπάρχουν, βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει τις οδηγίες ασφάλειας. Η μη λήψη των ανωτέρω μέτρων μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Η εγκατάσταση, η ρύθμιση και η συναρμολόγηση των πνευματικών εργαλείων μπορεί να γίνει μόνο από εξειδικευμένο και εκπαιδευμένο προσωπικό. Μην τροποποιείτε το πνευματικό εργαλείο. Οι τροποποιήσεις μπορούν να μειώσουν τα επίπεδα απόδοσης και ασφάλειας και να αυξήσουν τον κίνδυνο για τον χειριστή του εργαλείου. Μην πετάξετε τις οδηγίες ασφαλείας, θα πρέπτει να τις δώσετε στον χειριστή του εργαλείου. Μην χρησιμοποιείτε το πνευματικό εργαλείο εάν έχει υποστεί ζημιά. Το εργαλείο θα πρέπτει να υποβάλλεται σε περιοδική επιθεώρηση όσον αφορά στην ευκρίνεια της προβολής των δεδομένων που απαιτούνται από την οδηγία ISO 11148. Ο

GR

εργοδότης / χρήστης θα πρέπει να επικοινωνήσει με τον κατασκευαστή για αντικατάσταση του ονομαστικού πινακιδίου κάθε φορά που αυτό κρίνεται απαραίτητο.

Κίνδυνοι που σχετίζονται με τα εκσφενδονιζόμενα τμήματα

Αποσυνδέστε το εργαλείο από την πρίζα πριν την αλλαγή των εισαγόμενων εργαλείων ή των εξαρτημάτων. Μία βλάβη στο αντικείμενο εργασίας, στα εξαρτήματα ή ακόμα και στο εισαγόμενο εργαλείο μπορεί να οδηγήσει σε εκτίναξη τμημάτων με υψηλή ταχύτητα. Χρησιμοποιείτε πάντοτε προστατευτικά γυαλιά, ανθεκτικά σε κρούση. Ο βαθμός προστασίας θα πρέπει να επιλεγεί ανάλογα με την εκτελούμενη εργασία. Βεβαιωθείτε ότι το αντικείμενο εργασίας είναι καλά στερεωμένο. Κατά την εργασία σε σημεία πάνω από το κεφάλι σας, να φοράτε προστατευτικό κράνος. Θα πρέπει επίσης να εξετάσετε τον κίνδυνο για τους παρευρισκόμενους. Βεβαιωθείτε ότι το αντικείμενο εργασίας είναι καλά στερεωμένο. Βεβαιωθείτε ότι οι λεπίδες είναι στραμμένες με τρόπο που να μην αποτελούν κίνδυνο.

Κίνδυνοι που σχετίζονται με την εργασία

Η χρήση του εργαλείου μπορεί να εκθέσει τα χέρια του χειριστή σε τέτοιες απειλές όπως: η σύνθλιψη, η κρούση, η αποκοπή, η τριβή και η υψηλή θερμότητα. Αποφύγετε την επαφή με τις λεπίδες του εργαλείου κάθε φορά που το εργαλείο είναι συνδεδεμένο στο ρεύμα. Η κοπή με το εργαλείο προκαλεί τον σχηματισμό αιχμηρών ακμών. Θα πρέπει να φοράτε κατάλληλα γάντια για να προστατεύετε τα χέρια σας. Ο χειριστής καθώς και το προσωπικό συντήρησης πρέπει να είναι σωματικά σε θέση να αντιμετωπίσουν την μάζα, το βάρος και την ισχύ του εργαλείου. Κρατήστε σωστά το εργαλείο. Διατηρήστε την ετοιμότητά σας για αντίδραση σε κανονικές ή απρόβλεπτες κινήσεις και να έχετε διαθέσιμα συνεχώς και τα δύο χέρια σας. Διατηρήστε την ισορροπία σας και εξασφαλίστε μία ορθή θέση ασφάλειας των ποδιών. Απελευθερώστε την πίεση στην σκανδάλη ενεργοποίησης και απενεργοποίησης της συσκευής σε περίπτωση διακοπής της παροχής ρεύματος. Χρησιμοποιείτε μόνο λιπαντικά που συνιστά ο κατασκευαστής. Αποφύγετε την άμεση επαφή με το εισαγόμενο εργαλείο κατά την διάρκεια και αμέσως μετά την εργασία διότι μπορεί να καίει. Θα πρέπει πάντα να χρησιμοποιούνται αιχμηρά εργαλεία. Αποφύγετε τις άβολες στάσεις καθώς και στάσεις οι οποίες δεν επιτρέπουν την άμεση αντίδραση κατά την κανονική ή κάποια άλλη, απότομη κίνηση του εργαλείου. Μία απροσδόκητη κίνηση του εργαλείου ή κάποια θραύση των λεπίδων μπορεί να προκαλέσει τραυματισμό. Η κοπή ορισμένων μετάλλων μπορεί να προκαλέσει σπινθήρες ή υψηλή υψηλή θερμοκρασία, η οποία θα μπορούσε να προκαλέσει πυρκαγιά ή έκρηξη. Πριν από την έναρξη της κοπής του τοιχώματος μίας δεξαμενής, η οποία περιείχε προηγουμένως αποθηκευμένο εύφλεκτο υγρό, η δεξαμενή πρέπει να αδειάσει εντελώς, και στην συνέχεια να αεριστεί από τις αναθυμιάσεις. Υπάρχει κίνδυνος ηλεκτροστατικής εκκένωσης κατά την κοπή πλαστικών ή άλλων μη-αγώγιμων υλικών.

Κίνδυνοι που σχετίζονται με επαναλαμβανόμενες κινήσεις

Στην διάρκεια της χρήσης του πνευματικού εργαλείου για κάποια εργασία, η οποία περιλαμβάνει την επανάληψη κάποιων κινήσεων, ο χειριστής είναι εκτεθιμένος στις ενοχλήσεις που ενίοτε ταλαιπωρούν τα χέρια, τους βραχίονες, τους ώμους, τον λαιμό ή άλλα μέρη του σώματός του. Κατά την χρήση των εργαλείων πεπιεσμένου αέρα, ο χειριστής θα πρέπει να λάβει μια άνετη στάση, η οποία να εξασφαλίζει την σωστή θέση των ποδίων και την αποφυγή των αφύσικων στάσεων ή των στάσεων αυτών, οι οποίες δεν παρέχουν την ισορροπία του σωματος. Ο χειριστής πρέπει να αλλάζει στάση του σώματος κατά την διάρκεια της μακράς εργασίας, αυτό θα βοηθήσει στην αποφυγή της ταλαιπωρίας και της κούρασης. Εάν ο χειριστής αντιμετωπίζει συμπτώματα όπως: επίμονη ή επαναλαμβανόμενη δυσφορία, πόνο, παλμικό πόνο, μυρμήγκιασμα, μούδιασμα, κάψιμο ή δυσκαμψία, δεν πρέπει να τα αγνοήσει και πρέπει να ενημερώσει τον εργοδότη και να συμβουλευτεί έναν ιατρό.

Κίνδυνοι που σχετίζονται με τον χώρο εργασίας

Οι ολισθήσεις, τα παραπατήματα και οι πτώσεις είναι οι κύριες αιτίες τραυματισμού. Αποφύγετε τις ολισθηρές επιφάνειες που προκαλούνται από την χρήση του εργαλείου, και πιθανά στραβοπατήματα προκλειθέντα από την εγκατάσταση αέρος. Προχωρήστε με προσοχή σε άγνωστο περιβάλλον. Μπορεί να υπάρχουν κρυμμένοι κίνδυνοι όπως ηλεκτρικό δίκτυο ή άλλα δίκτυα κοινής ωφελείας. Το πνευματικό εργαλείο δεν προορίζεται για χρήση σε δυνητικά εκρηκτικές ατμόσφαιρες και δεν είναι μονωμένο από την επαφή με ηλεκτρική ενέργεια. Βεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια, σωλήνες αερίου, κ.λπ., τα οποία μπορούν να αποτελέσουν απειλή σε περίπτωση βλάβης του εργαλείου.

Κίνδυνοι που σχετίζονται με ατμούς και σκόνες

Η σκόνη και οι ατμοί που δημιουργούνται κατά την χρήση του πνευματικού εργαλείου μπορούν να αποβούν επικίνδυνα για την υγεία (να προκαλέσουν π.χ. καρκίνο, γενετικές ανωμαλίες, άσθμα και / ή φλεγμονή του δέρματος), είναι απαραίτητη η αξιολόγηση του κινδύνου και η εφαρμογή των κατάλληλων μέτρων ελέγχου σε σχέση με αυτούς τους κινδύνους. Η αξιολόγηση του κινδύνου πρέπει να περιλαμβάνει την επίδραση της σκόνης που δημιουργείται με την χρήση του εργαλείου και την δυνατότητα της διέγερσης της υφιστάμενης σκόνης. Βουλέψτε και συντηρήστε το πνευματικό εργαλείο σύμφωνα με τις συστάσεις του παρόντος εγχειριδίου, για την ελαχιστοποίηση της εκπομπής σκόνης και αναθυμιάσεων. Η έξοδος του αέρα πρέπει να κατευθύνεται έτσι, ώστε να ελαχιστοποιηθεί η διέγερση της σκόνης σε περιβάλλον με σκόνη. Εκεί όπου δημιουργείται σκόνη ή αναθυμιάσεις, θα πρέπει να δοθεί προτεραιότητα στον έλεγχο των εκπομπών στην πηγή τους. Όλες οι ενσωματωμένες λειτουργίες και ο εξοπλισμός για την συλλογή, την απορρόφηση και την μείωση της σκόνης ή των αναθυμιάσεων θα πρέπει να χρησιμοποιηθούν ορθά και να συντηρούνται σύμφωνα με τις οδηγίες του κατασκευαστή. Επιλέξτε, συντηρήστε και αντικαταστήστε τα εισαγόμενα εργαλεία σύμφωνα με τις οδηγίες του εγχειριδίου χρήσεως, προκειμένου να αποφευχθεί η αύξηση των ατμών και της σκόνης. Χρησιμοποιήστε αναπνευστική προστασία, σύμφωνα με τις οδηγίες του εργοδότη και σύμφωνα με τις απαιτήσεις της υγιεινής και της ασφάλειας.

GR

Η λειτουργία και η συντήρηση του πνευματικού εργαλείου πρέπει να εκτελείται σύμφωνα με τις οδηγίες του εγχειριδίου χρήσεως, έτσι θα ελαχιστοποιηθεί η εκπομπή καπνών και σκόνης.

Ηχορύπανση

Η έκθεση, χωρίς προστασία, σε υψηλά επίπεδα θορύβου μπορεί να προκαλέσει μόνιμη και μη αναστρέψιμη απώλεια της ακοής και άλλα προβλήματα, όπως η εμβοή (κουδούνισμα, βούισμα, σφύριγμα ή βουητό στα αυτιά). Είναι απαραίτητη η αξιολόγηση του κινδύνου και η εφαρμογή των κατάλληλων μέτρων ελέγχου σε σχέση με αυτούς τους κινδύνους. Οι κατάλληλοι έλεγχοι για την μείωση του κινδύνου μπορούν να περιλαμβάνουν δραστηριότητες όπως: ηχομονωτικά υλικά για την πρόληψη του «κουδουνίσματος» του υλικού εργασίας. Φοράτε προστατευτικά ακοής σύμφωνα με τις οδηγίες του εργοδότη και σύμφωνα με τις απαιτήσεις της υγιεινής και της ασφάλειας. Η λειτουργία και η συντήρηση του πνευματικού εργαλείου πρέπει να εκτελείται σύμφωνα με τις οδηγίες του εγχειριδίου χρήσεως, κάτι, το οποίο θα επιτρέψει την αποφυγή μιας περιτής αύξησης των επιπέδων θορύβου. Εάν το πνευματικό εργαλείο διαθέτει σιγαστήρα, βεβαιωθείτε πάντα ότι έχει τοποθετηθεί σωστά όταν χρησιμοποιείτε το εργαλείο.

Κίνδυνοι λόγω κραδασμών

Η έκθεση σε δονήσεις μπορεί να προκαλέσει μόνιμη βλάβη στα νεύρα και στην παροχή αίματος στα χέρια και στα μπράτσα. Θα πρέπει να ντυθείτε ζεστά κατά την εργασία σε χαμηλές θερμοκρασίες και να διατηρήσετε τα χέρια σας ζεστά και στεγνά. Εάν αντιμετωπίσετε μούδιασμα, μυρμήγκιασμα, πόνο ή λεύκανση του δέρματος στα δάχτυλα και στα χέρια, σταματήστε να χρησιμοποιείτε το πνευματικό εργαλείο, ενημερώστε τον εργοδότη σας και συμβουλευτείτε κάποιον ιατρό. Η λειτουργία και η συντήρηση του πνευματικού εργαλείου πρέπει να εκτελείται σύμφωνα με τις οδηγίες του εγχειριδίου χρήσεως, κάτι, το οποίο θα επιτρέψει την αποφυγή μιας περιτής αύξησης του επιπέδου των κραδασμών. Κρατήστε το εργαλείο με ελαφρό αλλά σίγουρο κράτημα, λαμβάνοντας υπόψη τις απαιτούμενες δυνάμεις αντίδρασης, μιάς και ο προερχόμενος από τους κραδασμούς κίνδυνος είναι συνήθως μεγαλύτερος όταν η ισχύς της λαβής είναι μεγαλύτερη.

Συμπληρωματικές οδηγίες ασφαλείας, οι οποίες αφορούν στα πνευματικά εργαλεία

Ο αέρας υπό πίεση μπορεί να προκαλέσει σοβαρούς τραυματισμούς:

- клείνετε πάντα την παροχή αέρα, αδειάστε σωλήνα από την πίεση του αέρα και αποσυνδέστε το εργαλείο από την παροχή αέρα όταν: δεν είναι σε χρήση, πριν αλλάξετε κάποια εξαρτήματα ή κατά την εκτέλεση επισκευών.

- ποτέ μην κατευθύνετε τον αέρα σε προς εσάς ή προς κάποιον άλλον.

'Ενα κτύπημα με τον σωλήνα μπορεί να προκαλέσει σοβαρό τραιματισμό. Πάντα να ελέγχετε για ζημιές ή τυχόν χαλαρούς σω- λήνες και συνδέσεις. Ο ψυχρός αέρας πρέπει να κατευθύνεται μακριά από τα χέρια. Κάθε φορά που χρησιμοποιούνται καθολικές βιδωτές συνδέσεις (συνδέσεις άρμωσης), πρέπει να χρησιμοποιούνται και προστατευτικά μπουλόνια καθώς και συνδέσεις προ- στασίας από την πιθανότητα καταστροφής των συνδέσεων μεταξύ των σωλήνων καθώς και μεταξύ του σωλήνα και του εργαλείου. Μην υπερβαίνετε την μέγιστη πίεση του αέρα που έχει καθοριστεί για το εργαλείο. Μην μεταφέρετε ποτέ το εργαλείο κρατώντας το από τον σωλήνα.

ΣΥΝΘΗΚΕΣ ΧΡΗΣΕΩΣ

Βεβαιωθείτε ότι η πηγή πεπιεσμένου αέρα επιτρέπει την παραγωγή μίας κατάλληλης πίεσης εργασίας και παρέχει την επιθυμητή ροή αέρα. Σε περίπτωση πολύ υψηλής πίεσης τροφοδοσίας του αέρα πρέπει να χρησιμοποιηθεί ένας μειωτήρας και μία βαλβίδα ασφαλείας. Το πνευματικό εργαλείο θα πρέπει να τροφοδοτείται μέσω ενός συστήματος φίλτρου και λιπαντήρα. Αυτό θα εξασφαλίσει τόσο την καθαριότητα όσο και την λίπανση του αέρα. Η κατάσταση του φίλτρου και του λιπαντήρα πρέπει να ελέγχεται πριν από κάθε χρήση και, ενδεχομένως, να καθαριστεί το φίλτρο ή να συμπληρωθεί τυχόν έλλειψη λαδιού στον λιπαντήρα. Αυτό θα εξασφαλίσει την σωστή λειτουργία του εργαλείου και θα επεκτείνει την διάρκεια ζωής του.

Στην περίπτωση μεγάλης επιβάρυνσης μπορεί να προκύψει ανάκρουση, η οποία να κατευθύνεται προς τον χειριστή του εργαλείου. Θα πρέπει να λάβετε μία τέτοια στάση κατά την διάρκεια της εργασίας, η οποία να σας δίνει την δυνατότητα αντίδρασης σε τέτοιου είδους ασκούμενες δυνάμεις.

Μία απροσδόκητη κίνηση του εργαλείου ή η θραύση του εισαγόμενου εργαλείου μπορεί να προκαλέσει τραυματισμούς.

Σε περίπτωση χρήσης πρόσθετων βραχιόνων ή τρίποδα στηρίγματος, βεβαιωθείτε ότι το εργαλείο είναι σωστά και καλά εγκατεστημένο.

Κρατήστε τα μέρη του σώματος και τα ρούχα σας μακριά από το εν λειτουργία εργαλείο. Υπάρχει κίνδυνος τραβήγματος ή μαγκώματος. Πάντα σιγουρευτείτε ότι όλα τα κλειδιά και τα εργαλεία που χρησιμοποιούνται για την ρύθμιση και τον καθορισμό των λεπίδων έχουν αφαιρεθεί πριν από την έναρξη της εργασίας.

Κατά τη λειτουργία μπορεί να σχηματιστεί σκόνη, η οποία, ανάλογα με το κατεργαζόμενο υλικό, μπορεί να είναι επιβλαβής για τον χειριστή.

Κατά την κοπή ή τις εργασίες κατεδάφισης μπορούν να εκτιναχθούν στοιχεία του κατεργαζόμενου υλικού.

Μην κρατάτε το εισαγόμενο εργαλείο με γυμνά χέρια. Κάτι τέτοιο μπορεί να αποτελέσει αιτία τραυματισμών λογω κραδασμών.

ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Πριν από κάθε χρήση του εργαλείου, βεβαιωθείτε ότι κανένα τμήμα του πνευματικού συστήματος δεν είναι κατεστραμμένο. Εάν παρατηρήσετε οποιαδήποτε ζημιά, θα πρέπει να αντικαταστήσετε άμεσα τα κατεστραμμένα στοιχεία του συστήματος με νέα.

GR

Πριν από κάθε χρήση του πνευματικού συστήματος πρέπει να στεγνώσετε την υγρασία που συσσωρεύεται στο εσωτερικό τού εργαλείου, στον συμπιεστή στους αγωγούς.

ΠΡΟΣΟΧΗ! Χρησιμοποιήσετε μόνο πεπιεσμένο αέρα για την τροφοδοσία του πνευματικού εργαλείου. Απαγορεύεται η χρήση οποιουδήποτε άλλου φυσικού αερίου για το σκοπό αυτό, ιδιαίτερα αερίων εύφλεκτων.

Σύνδεση του εργαλείου στο πνευματικό σύστημα

Η εικόνα δείχνει τον συνιστώμενο τρόπο συνδέσεως του εργαλείου με το πνευματικό σύστημα. Ο υποδεικνυόμενος τρόπος εξασφαλίζει την αποτελεσματικότερη χρήση του εργαλείου και παρατείνει την διάρκεια ζωής του.

Εισάγετε μερικές σταγόνες ελαίου τύπου SAE 10 στην είσοδο του αέρα.

Βιδώστε δυνατά και σταθερά στο στροφείο της εισόδου του αέρα το αντίστοιχο άκρο της σύνδεσης του εύκαμπτου σωλήνα παροχής αέρα (II).

Στο εργαλείο στερεώστε το κατάλληλο άκρο. Για να εργαστείτε με εργαλεία πεπιεσμένου αέρα χρησιμοποιείστε μόνο εξοπλισμό, το οποίο έχει σχεδιαστεί για να λειτουργεί με εργαλεία πρόσκρουσης.

Η ταχύτητα και η ισχύς του εργαλείου μπορεί να ρυθμιστεί με την αλλαγή της λειτουργίας της πίεσης του αέρα που τροφοδοτεί το εργαλείο. Δεν επιτρέπεται η υπέρβαση της μέγιστης πίεσης που αναγράφεται στον πίνακα τεχνικών δεδομένων.

Συνδέστε το εργαλείο σε ένα πνευματικό σύστημα χρησιμοποιώντας έναν εύκαμπτο σωλήνα εσωτερικής διαμέτρου 10 mm / 3.8".

Βεβαιωθείτε ότι η αντοχή του σωλήνα είναι τουλάχιστον 1,38 MPa. (III)

Ενεργοποιήστε το εργαλείο για μερικά δευτερόλεπτα και βεβαιωθείτε ότι δεν παράγονται οποιοιδήποτε ύποπτοι θόρυβοι ή κραδασμοί.

Προετοιμασία για εργασία με το εργαλείο

Στερεώστε το κομμένο υλικό κατά τέτοιο τρόπο ώστε να μην μετακινείται κατά την λειτουργία. Χρησιμοποιήστε για τον σκοπό αυτό σφιγκτήρες και ιμάντες. Εάν πρόκειται να κόψετε με επιφάνειες με μεγάλο εμβαδόν τότε πρέπει το υλικό να στηρίζεται και από τις δύο πλευρές στην περιοχή των εξωτερικών ακμών και κοντά στην γραμμή κοπής κατά τέτοιο τρόπο ώστε τα κοπτώμενα κομμάτια του υλικού να εκτρέπονται προς το εξωτερικό της γραμμής κοπής - αυτό θα εμποδίσει την εμπλοκή των λεπίδων.

Βεβαιωθείτε ότι το πάχος του υλικού δεν ξεπερνάει το πάχος κοπής των λεπίδων που δίδεται στον πίνακα των τεχνικών δεδομένων. Ζωγραφίστε πάντα την γραμμή κοπής. Αυτό θα διευκολύνει το έργο σας. Το ψαλίδι είναι προσαρμοσμένο να κοβεί σε μια ευθεία γραμμή κοπής και σε σχήμα απαλού τόξου. Δεν είναι κατάλληλο για την κοπή γωνιών.

Το ψαλίδι είναι εξοπλισμένο με τρεις λεπίδες, οι εξωτερικές λεπίδες είναι ακίνητες και μετακινούνται μόνο οι μεσαίες λεπίδες. Έτσι εξασφαλίζεται το ότι και οι δύο ακμές του υλικού κοπής δεν παραμορφώνονται κατά την διάρκεια της κοπής. Ωστόσο, αυτό δημιουργεί μία λωρίδα του υλικού πάχους ίδιου με αυτό που φαίνεται στον πίνακα τεχνικών δεδομένων, η οποία εκτρέπεται προς την κατεύθυνση των ακίνητων λεπίδων. Κατά την προετοιμασία του χώρου εργασίας πρέπει να προβλέψετε χώρο και για την λουρίδα του υλικού, η οποία παράγεται κατά την κοπή.

Χρησιμοποιώντας το εργαλείο

Πιάστε το εργαλείο και με τα δύο χέρια, με κράτημα ελαφρύ αλλά και σταθερό. Πατώντας και κρατώντας τη σκανδάλη ενεργοποιήστε το εργαλείο και αφήστε το να φτάσει στην πλήρη ταχύτητα λειτουργίας του. Εφαρμόστε το εργαλείο στο χείλος του υλικού προς κοπή και ξεκινήστε την κοπή οδηγώντας το εργαλείο κατά μήκος της γραμμής κοπής που σχεδιάσατε πρίν. Κατά την κοπή ασκείτε μόνο την πίεση που είναι απαραίτητη για την πραγματοποίηση της κοπής, μην πιέζετε το εργαλείο με υπερβολική δύναμη. Η χρήση υπερβολικής δύναμης μπορεί να οδηγήσει σε εμπλοκή της λεπίδων, ράγισμα των λεπίδων και βλάβες στο υπό κοπή υλικό.

Μετά το κόψιμο αφήστε τη σκανδάλη και επιτρέψτε στις λεπίδες να σταματήσουν. Απενεργοποιήστε με προσοχή την παροχή αέρα στο εργαλείο και στη συνέχεια, αποσυνδέστε το από το πνευματικό σύστημα. Συνεχίστε με την συντήρηση.

Προσοχή! Δεν πρέπει να επιτρέπετε την μεγάλη σε διάρκει λειτουργία των λεπίδων χωρίς ταυτόχρονα να κόβουν κάποιο υλικό διότι αυτό θα οδηγήσει σε πρόωρη άμβλυνση των λεπίδων.

Εάν κατά την διάρκεια της λειτουργίας συμβεί εμπλοκή των λεπίδων στο υπό κοπή υλικό, πάψτε να πιέζετε την σκανδάλη και σταματήστε το εργαλείο, ενώ στην συνέχεια απομακρύνετε την λεπίδα από το σημείο εμπλοκής. Συνέχιζοντας την κοπή, πρέπει πρώτα να εκκινήσετε τις λεπίδες και να τους επιτρέψετε να επιταχύνουν σε πλήρη ταχύτητα λειτουργίας και στη συνέχεια να τις εισάγετε σιγά-σιγά στην γραμμή κοπής. Απαγορεύεται να ξεκινήσετε την κοπή ενώ έχετε πρώτα εφαρμόσει τις λεπίδες στο σημείο κοπής του υλικού.

ΣΥΝΤΗΡΗΣΗ

Ποτέ μην χρησιμοποιείτε βενζίνη, διαλύτη ή άλλα εύφλεκτα υγρα για τον καθαρισμό του εργαλείου. Οι ατμοί μπορούν να αναφλεγούν, προκαλώντας έκρηξη και σοβαρούς τραυματισμούς.

Η χρήση διαλυτών για καθαρισμό της λαβής και του σώματος του εργαλείου μπορεί να προκαλέσει το μαλάκωμα των σφραγίσεων.

Στεγνώστε λεπτομερώς το εργαλείο πριν ξεκινήσετε οποιαδήποτε εργασία.

Σε περίπτωση παρατηρήσεως οποιασδήποτε δυσλειτουργίας, το εργαλείο πρέπει να αποσυνδεθεί αμέσως από το πνευματικό σύστημα.

Όλα τα στοιχεία του πνευματικού συστήματος πρέπει να προστατεύονται από τις ακαθαρσίες. Οι ρυπογόνες ουσίες που εισέρχο-

GR

νται στο πνευματικό σύστημα μπορούν να καταστρέψουν το εργαλείο και άλλα στοιχεία του πνευματικού συστήματος.

Συντήρηση του εργαλείου πριν και μετά από κάθε χρήση

Αποσυνδέστε το εργαλείο από το πνευματικό σύστημα.

Πριν από κάθε χρήση, αφήστε μια μικρή ποσότητα συντηρητικού υγρού (π.χ. WD-40) διαμέσου της εισόδου αέρα.

Συνδέστε το εργαλείο στο πνευματικό σύστημα και ενεργοποιήστε το για περίπου 30 δευτερόλεπτα. Αυτό θα επιτρέψει την διαμομή του υγρού μέσα στο εργαλείο και θα το καθαρίσει.

Και πάλι, αποσυνδέστε το εργαλείο από το πνευματικό σύστημα.

Εισάγετε μία μικρή ποσότητα του ελαίου SAE 10 στο εσωτερικό του εργαλείου διαμέσου της εισόδου αέρα και τα ειδικά για τον σκοπό αυτό ανοίγματα. Συνιστάται η χρήση ελαίου SAE 10 για την συντήρηση των πνευματικών εργαλείων. Συνδέστε το εργαλείο και ενεργοποιήστε το για ένα μικρό χρονικό διάστημα σε χαμηλή ταχύτητα.

Προσοχή! Το WD-40 δεν μπορεί να χρησιμεύσει ως λιπαντικό έλαιο.

Σκουπίστε την περίσσεια ελαίου, το οποίο διέφυγε μέσω των ανοιγμάτων εξόδου. Το εναπομένων λάδι μπορεί να βλάψει τα σφραγίσματα του εργαλείου.

Άλλες εργασίες συντήρησης

Πριν από την κάθε χρήση του εργαλείου, βεβαιωθείτε ότι το εργαλείο δεν φέρει ορατά σημάδια φθοράς. Οι λεπίδες πρέπει να διατηρούνται καθαρές.

Κάθε 6 μήνες ή μετά από 100 ώρες λειτουργίας θα πρέπει το εργαλείο να περάσει από τεχνικό έλεγχο από εξειδικευμένο προσωπτικό σε κάποιο ειδικό κατάστημα. Εάν το εργαλείο χρησιμοποιήθηκε χωρίς τη χρήση του προτεινόμενου συστήματος παροχής αέρα, τότε η συχνότητα τεχνικού ελέγχου πρέπει να αυξηθεί.

Εξάλειψη προβλημάτων

Θα πρέπει να σταματήσετε να χρησιμοποιείτε το εργαλείο αμέσως μετά την ανίχνευση οποιασδήποτε βλάβης. Η εργασία με ένα αναποτελεσματικό εργαλείο μπορεί να προκαλέσει τραυματισμό. Κάθε επισκευή ή αντικατάσταση εξαρτημάτων του εργαλείου πρέπει να γίνεται από εξειδικευμένο προσωπικό σε κάποιο ειδικό κατάστημα.

Βλάβη Πιθανή λύση
Το εργαλείο περιστρέφεται με πολύ αργές στροφές ή δεν ενεργοποιείται	Εισάγετε μια μικρή ποσότητα WD-40 διαμέσου του ανοίγματος εισόδου του αέρα. Οι λεπίδες του μοτέρ μπορεί να έχουν κολλήσει στο στροφείο. Ενεργοποιήστε το εργαλείο για περίπου 30 δευτερόλεπτα. Λιπάνετε το εργαλείο με μία μικρή ποσότητα λαδιού. Προσοχή! Πάρα πολύ λάδι μπορεί να προκαλέσει απώλεια της ηλεκτρικής ισχύος. Σε αυτή την περίπτωση, καθαρίστε τον κινητήρα.
Το εργαλείο ενεργοποιείται και κατόπιν επιβραδύνει	Ο συμπιεστής δεν παρέχει σωστή ροή του αέρα. Το εργαλείο ενεργοποιείται από τον συμπιεσμένο αέρα, ο οποίος βρίσκεται στην δεξαμενή του συμπιεστή. Δεδομένης της εκκένωσης της δεξαμενής, ο συμπιεστής δεν προλαβαίνει να συμβαδίσει. Πρέπει να συνδέσετε την συσκευή σε αποδοτικότερο συμπιεστή.
Ελλειπής ισχύς	Βεβαιωθείτε ότι οι υπάρχοντες σωλήνες έχουν εσωτερική διάμετρο τουλάχιστον ίδια με αυτήν που ορίζεται στον πίνακα, στο σημείο 3. Ελέγξτε την ρύθμιση της πίεσης, εάν αυτή βρίσκεται στην μέγιστη τιμή. Βεβαιωθείτε ότι το εργαλείο έχει καθαριστεί σωστά και έχει λιπανθεί. Σε περίπτωση απουσίας θετικών αποτελεσμάτων, δώστε το εργαλείο για επισκευή.

Ανταλλακτικά

Για πληροφορίες σχετικά με ανταλλακτικά πνευματικών εργαλείων, επικοινωνήστε με τον κατασκευαστή ή τον αντιπρόσωπό του.

Μετά το πέρας των εργασιών καθαρίστε τους αεραγωγούς, τους διακόπτες, την πρόσθετη λαβή και τα καλύμματα με την χρήση, για παράδειγμα, ρεύματος αέρα (σε πίεση όχι μεγαλύτερη από 0,3 MPa), με μια βουρτσίτσα ή με ένα στεγνό πανάκι, χωρίς την χρήση χημικών ουσιών και υγρών καθαρισμού. Τα εργαλεία και τις λαβές καθαρίστε τα με ένα στεγνό, καθαρό πανί.

Τα φθαρμένα εργαλεία αποτελούν δευτερογενείς πρώτες ύλες - δεν πρέπει να τα πετάτε σε σπιτικούς κάδους απορριμάτων διότι περιέχουν ουσίες επιβλαβείς για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλείστε να υποστηρίξετε ενεργά την αποδοτική διαχείριση των φυσικών πόρων και την προστασία του περιβάλλοντος παραδίδοντας τον άχρηστο εξοπλισμό σας σε κάποιο σημείο αποθήκευσης των χρησιμοποιημένων συσκευών. Για να μειωθεί η διάθεση των αποβλήτων είναι αναγκαία η επαναχρησιμοποίηση, η ανακύκλωση ή η ανάκτηση αυτών υπό διαφορετική μορφή.

TOYA S.A.
