PVQ711HGA6 - κουζίνα BOSCH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Bosch
Μοντέλο	PVQ711HGA6
Τύπος προϊόντος	Κουζίνα
Καθαρό βάρος	≤ 25 kg
Φορτίο που υποστηρίζεται από τον πάγκο εργασίας	Έως 60 kg
Διάμετρος στρογγυλού αγωγού	150 mm
Ισοδύναμη διατομή επίπεδου αγωγού	≈ 177 cm²
Ελάχιστη κλίση αγωγού εξαγωγής	1°
Μέγιστη θερμοκρασία επίπλου εντοιχισμού	90 °C
Ηλεκτρική τροφοδοσία	230 V ~, 50 Hz
Κατηγορία προστασίας	1
Συμμόρφωση CE αντιπαρασιτική	Ναι
Τρόποι αερισμού	Εξωτερική απαγωγή, ανακύκλωση
Περιλαμβανόμενα φίλτρα	Φίλτρο λίπους, φίλτρο κατά των οσμών, ακουστικό φίλτρο
Συνολικός αριθμός φίλτρων	4 (2 λίπους + 2 κατά των οσμών/ακουστικά)
Τύπος ηλεκτρικής σύνδεσης	3N, 2N, 1N, 2L/2N ανάλογα με τη διαμόρφωση
Κωδικός QR εγκατάστασης	Διαθέσιμο
Γλώσσες του εγχειριδίου	FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PL, PT, RU, SV, TR

Συχνές ερωτήσεις - PVQ711HGA6 BOSCH

Πώς να εγκαταστήσετε τη συσκευή στον πάγκο εργασίας;

Κόψτε το άνοιγμα σύμφωνα με τις διαστάσεις του σχεδίου εγκατάστασης, βεβαιωθείτε ότι το έπιπλο αντέχει στους 90 °C. Τοποθετήστε τη συσκευή στην εγκοπή, στερεώστε τους αγωγούς εξαγωγής ή ανακύκλωσης ανάλογα με την επιλεγμένη λειτουργία και στη συνέχεια συνδέστε ηλεκτρικά ακολουθώντας τα διαγράμματα (3N, 2N, 1N ή 2L/2N).

Ποιος τύπος ηλεκτρικής σύνδεσης απαιτείται;

Η συσκευή απαιτεί τροφοδοσία 230 V ~, 50 Hz με προστατευτικό αγωγό. Η σύνδεση γίνεται μέσω μιας πρίζας σύνδεσης με 4 δυνατότητες: 3N, 2N, 1N ή 2L/2N. Μόνο ένας εξειδικευμένος ηλεκτρολόγος μπορεί να πραγματοποιήσει την εγκατάσταση.

Πώς να καθαρίσετε τα φίλτρα λίπους;

Αφαιρέστε τα φίλτρα λίπους (είναι 2, τοποθετημένα από κάθε πλευρά). Καθαρίστε τα με το χέρι με ζεστό νερό και απορρυπαντικό ή στο πλυντήριο πιάτων. Στεγνώστε τα εντελώς πριν τα τοποθετήσετε ξανά.

Πότε να αντικαταστήσετε τα φίλτρα κατά των οσμών;

Τα φίλτρα κατά των οσμών (ενεργού άνθρακα) πρέπει να αντικαθίστανται κάθε 6 έως 12 μήνες ανάλογα με τη χρήση. Δεν καθαρίζονται. Τοποθετήστε τα νέα φίλτρα σεβόμενοι την κατεύθυνση ροής αέρα.

Πώς να μεταβείτε από τη λειτουργία εξωτερικής απαγωγής στη λειτουργία ανακύκλωσης;

Για τη λειτουργία ανακύκλωσης, αφαιρέστε το αντιεπιστρεπτικό βαλβίδα και τον αγωγό εξαγωγής, στη συνέχεια εγκαταστήστε τα φίλτρα κατά των οσμών και τον προσαρμογέα ανακύκλωσης. Ακολουθήστε τις οδηγίες συναρμολόγησης για να εγκαταστήσετε τους σωλήνες ανακύκλωσης και τον διαχύτη.

Ποιες είναι οι αποστάσεις ασφαλείας που πρέπει να τηρούνται;

Τηρήστε τις αποστάσεις που αναγράφονται στα σχήματα του εγχειριδίου: ιδίως η απόσταση από το δοχείο υπερχείλισης (εικ. 10), το ύψος του συρταριού (εικ. 13) και η απόσταση από τους τοίχους. Συνιστάται απόσταση 50 mm μεταξύ του πίσω τοιχώματος του επίπλου και του τοίχου για βέλτιστη απόδοση.

Πώς να αποσυναρμολογήσετε τη συσκευή;

Αποσυνδέστε τη συσκευή από το ρεύμα, αποσυνδέστε τους αγωγούς εξαγωγής ή ανακύκλωσης και στη συνέχεια σπρώξτε τη συσκευή από κάτω για να την βγάλετε από την εντοιχισμένη θέση της. Μην χρησιμοποιείτε μοχλό με εργαλεία για να αποφύγετε ζημιά στο πλαίσιο.

Τι να κάνετε αν η οθόνη εμφανίζει σφάλμα σύνδεσης;

Αποσυνδέστε τη συσκευή, ελέγξτε την ηλεκτρική σύνδεση στην πλευρά της συσκευής και στην πλευρά του κτιρίου σύμφωνα με τα παρεχόμενα διαγράμματα. Βεβαιωθείτε ότι τα καλώδια αντιστοιχούν στα χρώματα (BN: καφέ, BU: μπλε, GN/YE: κίτρινο/πράσινο, BK: μαύρο, GY: γκρι). Εάν το σφάλμα παραμένει, επικοινωνήστε με την υπηρεσία μετά την πώληση.

Μπορώ να χρησιμοποιήσω αυτή τη συσκευή με μια γκαζοκουζίνα;

Ναι, η συσκευή είναι σχεδιασμένη για να συλλέγει τους ατμούς μαγειρέματος. Τηρήστε τις αποστάσεις ασφαλείας από τις εστίες καύσης. Στη λειτουργία εξωτερικής απαγωγής, εξασφαλίστε επαρκή παροχή αέρα για να αποφύγετε την παλινδρόμηση των καυσαερίων.

Πώς να αποκτήσετε πρόσβαση στο εγχειρίδιο χρήσης online;

Σαρώστε τον κωδικό QR που εμφανίζεται στο εγχειρίδιο (εικ. 2) για πρόσβαση στο βίντεο εγκατάστασης και την πλήρη τεκμηρίωση. Μπορείτε επίσης να κατεβάσετε το δωρεάν εγχειρίδιο PDF από τον ιστότοπο notice-facile.com.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PVQ711HGA6 BOSCH

Κωδικός QR βίντεου συναρμολόγησης

Εδώ θα βρείτε τον κωδικό QR για το βίντεο συναρμολόγησης.

→ΕΙΚ.

Διαστάσεις συσκευής

Εδώ θα βρείτε τις διαστάσεις της συσκευής.

→ΕΙΚ.

Απαιτούνται τοποθετήσεις για κάθε είδους κανάλι

Εδώ θα βρείτε μια επισκόπηση για τις διαστάσεις τοποθέτησης των καμερών επιπέδου καναλιού.

Πλευρική όψη:

Λειτουργία ανακυκλοφορίας αέρα:

→ΕΙΚ. 3

Ακουστικό ΙΑΤΡΟ ΚΑΙ ΣΤΕΓΑΝΟΠΟΙΗΣΗ για τη ΛΕΙΤΟΥΡΓΙΑ ΕΞΕΡΙΟΥ:

→ΕΙΚ. 9

Σημείωση: Κατά την εγκατάσταση, παρακαλούμε να προμηθευτείτε είτε από τις Υπηρεσίες Εξυπηρέτησης Πελατών, στην ιστοσελίδα μας ή από ειδικά καταστήματα.

Διαστάσεις ασφαλείας

Ποιοτική αποκατάσταση αποκαλυπτικής λειτουργίας. Αποκατάσταση προς το αρχείο υπηρεσίας:

→ΕΙΚ.10

Θεα του boxeiou υπερχειανς:

→ΕΙΚ.11

Σε περίπτωση μιας απόστασης άνω των 50 mm μεταξύ του πίσω τοιχώματος του ντουλαπιού και του τοίχου, είναι η απόδοση πλήρης. Σε περίπτωση μιας μικρότερης απόστασης, μειώνεται η απόδοση.

→ΕΙΚ.12

Πρέπει να αποδεικνύεται αφιέρωση στο άνοιγμα του πρακτικού εργασίας.

Μην εναποθέτετε αντικείμενα στο ουρητήριο, που εμποδίζουν το υγρό ουρητηρίου. Τα αντικείμενα μπορούν να τοποθετηθούν ενάντια στη βάση συσκευής και να εμποδίσουν έτσι τις λειτουργίες.

→ΕΙΚ.13

Ειδικές υποδείξεις

• Διαβάστε τις οδηγίες προσεκτικά πριν τη χρήση. Μόνο ένας εξειδικευμένος τεχνικός επιτρέπεται να συνδέσει τη συσκευή. Πριν την πραγματοποίηση οποιασδήποτε εργασίας, διακόψτε την παροχή ρεύματος. Μη χρησιμοποιείτε τη συσκευή αυτή σε βαρέα ή οχήματα.
• Προσέξτε τις οδηγίες του κατασκευαστή του πάγκου εργασίας.

Ασφάλεια συναρμολόγησης

Προσέξτε τις οδηγίες ασφαλείας, όταν συναρμολογείτε τη συσκευή.

Μόνο με την αγωγή ΚΤΟΘΕΝΟΝΑ με Σ Ε Μγηγες ΚΤΟΘΕΝΟΝις διαδαλίζεται έαφαλεία κατα ηχοήσου. Ο εγκαταστάς είναι έπεύθυνος για ηαρογη λειόμργία Θη θεόη ΚΤΟΘΕΝΟΝις.

Σημείωση: Αυτή η συσκευή δεν έχει σχεδιαστεί για να δέχεται τις αναθυμιάσεις από τα μαγειρικά σκεύη στη ζώνη μαγειρέματος. Εάν οι αναθυμιάσεις συλλέγονται από άλλες συσκευές (όπως επεξεργαστές τροφίμων ή βάσεις εστιών), η απόδοση του συστήματος εξαερισμού εξαρτάται από την απόσταση μεταξύ της εισόδου του αέρα και της πηγής των αναθυμιάσεων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Κίνδυνος: Μαγνητισμός!

Η συσκευή περιέχει μόνιμους μαγνήτες. Αυτοί μπορούν να επηρεάσουν αρνητικά ηλεκτρονικά στοιχεία ευαίσθητα, π.χ. βηματοδότες καρδιάς ή αντλίες ινσουλίνης.

Οι φορείς ηλεκτρονικών στοιχείων ευαίσθητων πρέπει να τηρούν μια ελάχιστη απόσταση 10 cm από τη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Κίνδυνος ανάφλεξης!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν αναφλέξεις. Εστίες, εξαρτήματα από τον αέρα του περιβάλλοντος (π.χ. συσκευές θέρμανσης αέρος που λειτουργούν με αέριο, πιεστικά, μάσκα, ταχυθερμοσίφωνες, θερμάστρες νερού) αυξάνουν τον αέρα για καύση από τον χώρο τοποθέτησης και οδηγούν τα καυσαέρια μέσα από μια εγκατάσταση αναγωγής τυχαίων (π.χ. καμινάδα) στο εξωτερικό. Συνδυασμός με ένα ενεργοποιημένο απορροφητήρα αφήνεται αέρας από την κουζίνα και τους γειτονικούς χώρους. Χωρίς επαρκή προσαγωγή αέρα δημιουργείται μια υποπίεση. Τα σημάδια

αέρια από την καμινάδα ή την απορροήτρα επιστρέφουν πίσω στα δωμάτια του σπιτιού.

Φροντίστε πάντα για επαρκή παροχή αέρα, όταν η συσκευή χρησιμοποιείται στην λειτουργία εξαερισμού ταυτόχρονα με μια εστία, εξαρτημένη από τον αέρα του περιβάλλοντος. Μια ακίνδυνη λειτουργία είναι δυνατή μόνο τότε, όταν η υποπίεση στο χώρο τοποθέτησης της εστίας δεν υπερβαίνει τα 4 Pa (0,04 mbar). Αυτό επιτυγχάνεται, όταν μέσω των κλεινόμενων ανοιγμάτων, π.χ. στις πόρτες, τα παράθυρα, σε συνδυασμό με ένα εντοιχισμένο κιβώτιο αερισμού/εξαερισμού ή με άλλα τεχνικά μέτρα, μπορεί να αναπληρωθεί ο απαραίτητος αέρας που χρειάζεται για την καύση. Ένα εντοιχισμένο κιβώτιο αερισμού/εξαερισμού μόνο του, δεν εξασφαλίζει την τήρηση της οριακής τιμής. Ζητήστε από κάθε ειδικό τη συμβουλή του αρμόδιου καπνοδοχοκαθαριστή, ο οποίος μπορεί να εκτιμήσει το συνολικό σύστημα αερισμού του σπιτιού και να σας προτείνει κατάλληλα μέτρα αερισμού. Εάν η συσκευή χρησιμοποιείται αποκλειστικά στην λειτουργία ανακυκλοφορίας αέρα, τότε η λειτουργία είναι δυνατή χωρίς περιορισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Κίνδυνος πυρκαγιάς!

Οι αναθυμιάσεις από το μαγείρεμα μπορούν να αναφλεγούν.

Κοντά στη συσκευή μην εργάζεστε ποτέ με ανοιχτή φλόγα (π.χ. φλαμπέ). Τοποθετήστε τη συσκευή κοντά σε μια εστία στερεών υλικών καύσης (π.χ. ξύλο ή κάρβουνο) μόνο, όταν υπάρχει μόνιμος αερισμός, ή αφαιρούμενο κάλυμμα. Δεν επιτρέπεται να δημιουργούνται σπινθήρες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Κίνδυνος τραυματισμού!

Αλλαγές στην ηλεκτρική ή μηχανική δομή είναι επικίνδυνες και μπορεί να οδηγήσουν σε εσφαλμένες λειτουργίες.

Μην πραγματοποιείτε καμία αλλαγή στην ηλεκτρική ή μηχανική δομή.

Εξοπλισμός, τα όνια κατά τη διάρκεια της αποσυναρμολόγησης είναι προϊόντα, μπορεί να είναι κοπτερά και να οδηγήσουν σε τραυματισμούς.

Φοράτε προστατευτικά γάντια. Η συσκευή είναι βαριά. Η τακινησή της συσκευής είναι απαραίτητη στολή. Χρησιμοποιείτε μόνο κατάλληλα βοηθητικά έξοδα.

Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Κίνδυνος ασφυξίας!

Τα παιδιά μπορεί να περάσουν τα υλικά της συσκευασίας πάνω από το κεφάλι ή να τυλιχτούν σ' αυτά και να πάθουν ασφυξία.

Κρατάτε τα υλικά συσκευασίας μακριά από τα παιδιά. Μην αφήνετε τα παιδιά να παίζουν με τα υλικά συσκευασίας.

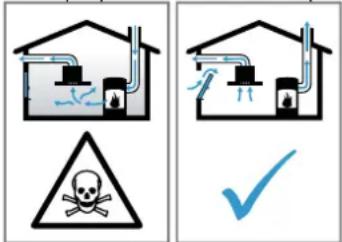

Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Κίνδυνος δηλητηρίασης!

Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις.

Μην βιοχετεύετε τον αέρα απαγωγής σε κάποια καμινάδα καύσης ή καμινάδα καυσαερίων, που βρίσκεται σε λειτουργία.

Μην βιώσετε τον αέρα ανανέωσης κοντά σε καμινάδες, που χρησιμοποιείται για τον εξαερισμό χώρων τοποθέτησης εστιών. Σε περίπτωση που ο αέρας ανανέωσης πρόκειται να διοχετευθεί σε μία καμινάδα καπνού ή καμινάδα καυσαερίων, που δεν βρίσκεται σε λειτουργία, είναι απαραίτητη η έγκριση του αρμόδιου καπνοδοχοκαθαριστή. Τα αναφερόμενα αέρια καύσης μπορεί να προκαλέσουν δηλητηριάσεις. Όταν τοποθετείται ένας απορροφητήρας αέρα σε ένα χώρο, πρέπει να έχει απολυμανθεί η προστασία του απορροφητήρα με κατάλληλη διάταξη απαγωγής. Για την ασφαλή ηλεκτρική σύνδεση της συσκευής, προσέξτε αυτές τις υποδείξεις. Η αποσύνδεση της συσκευής από το δίκτυο του ρεύματος πρέπει να είναι όποτε είναι δυνατή. Η συσκευή επιτρέπεται να συνδεθεί μόνο με ένα κουτί σύνδεσης που είναι εγκατεστημένο σύμφωνα με τους κανονισμούς. Η ηλεκτρική εγκατάσταση πρέπει να τοποθετηθεί με διάταξη διακοπής όλων των πόλων σύμφωνα με τις προϋποθέσεις της κατηγορίας υπέρτασης III και σύμφωνα με τους κανονισμούς εγκατάστασης. - Μόνο ένας εξειδικευμένος ηλεκτρολόγος επιτρέπεται να εκτελέσει την ηλεκτρική εγκατάσταση. Συνηστούμε να εγκατασταθεί ένας μικροαυτόματος διακόπτης προστασίας (διακόπτης FI) στο κύκλωμα του ρεύματος τροφοδοσίας της συσκευής. Μην τραβήξετε το καλώδιο σύνδεσης και κρατήστε το άκρο του κοφτερό. Τοποθετήστε το καλώδιο σύνδεσης έτσι ώστε να μην έρχεται σε επαφή με το θερμό περιβάλλον της συσκευής. Χρησιμοποιήστε μόνο το συμπαρασφάλμενο στην συσκευή ή το προερχόμενο από την υπηρεσία τεχνικής εξυπηρέτησης καλώδιο σύνδεσης. Η παρούσα συσκευή ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαραβολικών συστημάτων. Η συσκευή αντιστοιχεί στην κατηγορία προστασίας 1. Γι' αυτό χρησιμοποιείτε τη συσκευή μόνο σε σύνδεση αγωγού προστασίας (γείωση). Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για δυσλειτουργίες ή τυχόν ζημιές που οφείλονται σε ελαττωματική ηλεκτρική εγκατάσταση. Προσοχή: Μόνο η εκπαιδευμένη για αυτό υπηρεσία εξυπηρέτησης πελατών επιτρέπεται να εκτελεί εργασίες στο εσωτερικό της συσκευής ή να αντικαθιστά καλώδια του δικτύου. 1. Προσέξτε τις υποδείξεις για την ηλεκτρική σύνδεση. Σε περίπτωση μιας εσφαλμένης μουναρμολόγησης, μιας ακατάλληλης τοποθέτησης ή σύνδεσης, εκπίπτει η εγγύηση. 2. Σε περίπτωση που είναι απαραίτητο ένα μεγαλύτερο καλώδιο σύνδεσης στο δίκτυο, ελάτε σε επαφή με την Υπηρεσία Εξυπηρέτησης πελατών. Υπάρχουν διαθέσιμα καλώδια σύνδεσης μέχρι και 2,20 m. 3. Στις συσκευές χωρίς προεγκατεστημένο καλώδιο, περάστε το καλώδιο δικτύου στο κουμπί σύνδεσης.

Υποδείξεις για την ηλεκτρική σύνδεση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Κίνδυνος ηλεκτροπληξίας!

Προστασία της ηλεκτρικής σύνδεσης

Άνοιγμα του κουτιού σύνδεσης

Ανασηκώστε το καπάκι του κουτιού σύνδεσης με τη βοήθεια ενός κατσαβιδιού. → Εικ. 14

Προετοιμασία του κουτιού σύνδεσης

1. Λύστε τη βίδα. → Εικ. 15 2. Ανασηκώστε την ανασήκωση της βάσης με τη βοήθεια ενός κατσαβιδιού. → Εικ. 16 3. Λύστε την ανασήκωση της βάσης. → Εικ. 17

Σύνδεση του καλωδίου στο κουτί σύνδεσης

1. Σε περίπτωση 3N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την ακόλουθη εικόνα. → ΕΙΚ. 18
2. Σε περίπτωση 2N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την ακόλουθη εικόνα. → ΕΙΚ. 19
3. Σε περίπτωση 1N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την ακόλουθη εικόνα. → ΕΙΚ. 20
4. Σε περίπτωση 2L / 2N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την ακόλουθη εικόνα. → ΕΙΚ. 21
5. Ρύθμιση χρωμάτων καλωδίων.

- BN: Καφέ - BU: Μπλε - GN/YE: Πράσινο και Κίτρινο - BK: Μαύρο - GY: Γκρι

1. Σε περίπτωση που χρειάζεται, τοποθετήστε τα αναφερόμενα χάλκινα εξαρτήματα γεφύρωσης σύμφωνα με το σχέδιο σύνδεσης. 7. Συνδέστε τα καλώδια και μετασφίξτε τις βίδες στο κουτί σύνδεσης.
2. Σε περίπτωση μιας σύνδεσης 1N~ ή 2L / 2N σύμφωνα με το σχέδιο σύνδεσης, αντιστοιχεί 1 στον κινητήρα του ανεμιστήρα.
3. Σε περίπτωση μιας σύνδεσης 2N~/3N~, αντιστοιχεί η φάση L1 (μαύρη) στον κινητήρα του ανεμιστήρα.

Στερέωση του καλωδίου στο κουτί σύνδεσης

1. Στερεώστε το καλώδιο δικτύου με την ανακούφιση έλξης. 2. Σφίξτε τη βίδα στήριξης.

- Μην χρησιμοποιείτε κανένα καλώδιο μπαταρίας. → ΕΙΚ. 22

1. Στο εσωτερικό του κλιματιστικού του κουτιού σύνδεσης, τοποθετήστε τα καλώδια στη θέση του κουτιού σύνδεσης.
2. Κλείστε το καπάκι του κουτιού σύνδεσης.

Η διάμετρος 150 mm αντιστοιχεί περίπου σε 177 cm². - Σε περίπτωση που διαφέρουν οι διάμετροι των σωλήνων, τοποθέτησε λωρίδες στεγανοποίησης. Μην χρησιμοποιείτε επεκτάσεις καλωδίων με αισθητήρες αλλαγής κατεύθυνσης.

Στρογγυλοί σωλήνες

Χρησιμοποιείτε στρογγυλούς σωλήνες με εσωτερική διάμετρο από 150 mm.

Υποδείξεις για τη λειτουργία Εξαερισμού

Σε περίπτωση λειτουργίας Εξαερισμού θα πρέπει να τοποθετηθεί ένα κλαπέτο μιας κατεύθυνσης.

Υποδείξεις

Εάν ο ουρανός ή ο οροφή δεν είναι κάθετος, μπορείτε να προσαρμόσετε ένα κάθετο στήριγμα για διάφορα αντικείμενα. Εάν ο αέρας εξέρχεται από το εξωτερικό τοίχο, ο πίνακας χρησιμοποιείται ως εξωτερικό κιβώτιο.

Έλεγχος του υποδοχέα

1. Εάν το έντυπο υλικό είναι οριζόντιο και έχει επαρκή φερουσία κανότητα.

Το μέγιστο βάρος της συσκευής ανέρχεται περίπου στα 25 kg.

Ο τόπος εργασίας, στον οποίο τοποθετείτε τη συσκευή, πρέπει να αντέχει σε βάρος μέχρι περίπου 60 kg.

1. Βεβαιωθείτε ότι ο εξοπλισμός σας εντοιχίζεται σύμφωνα με τις ενδείξεις και τις αποστάσεις εργασίας των ανωτέρω.
2. Ελέγξτε την περιεκτικότητα και την κατάσταση των εξαρτημάτων κατά την παραλαβή, ειδικά σε περίπτωση έντονων προκλήσεων.
3. Αφαιρέστε το βάρος της ανακούφισης που περιλαμβάνεται στο προθετικό φορτίο. Χρησιμοποιήστε υλικό ενίσχυσης ανθεκτικό στη θερμότητα και στην υγρασία.

4. Βεβαιωθείτε ότι το υλικό είναι ανθεκτικό σε θερμοκρασίες έως 90°C. 5. Μην τοποθετείτε το καλώδιο κάτω από τον πάγκο εργασίας, π.χ. φούρνους, ψυγεία, πλυντήρια πιάτων ή πλυντήρια ρούχων. 6. Ελέγξτε την επιστήμη της συσκευής μετά την εγκατάσταση στο σωστό σημείο. 7. Μην εκθέτετε τα καλώδια σε υγρό περιβάλλον. Εδώ αφήστε μόνο την υγρασία και την εργονομία κάτω από την πλάκα.

Προετοιμασία του υλικού

Προσοχή: Τα ενσωματωμένα υλικά είναι ανθεκτικά στη θερμοκρασία μέχρι 90°C

1. Σημαδέψτε το άνοιγμα του υλικού σύμφωνα με το έδιο εγκατάστασης. →ΕΙΚ.18
2. Κόψτε το προφίλ με διάμετρο 6 mm. →ΕΙΚ. 23
3. Βεβαιωθείτε ότι η γωνία της επιφάνειας τομής με τον πάγκο εργασίας είναι 90°.

→ΕΙΚ. 28

Τήρηση των ελάχιστων αποστάσεων, η περιφέρεια τοποθέτησης για να αποφευχθεί

1. Την άφιξη του δοχείου υπερχείλισης στην πρίζα της συσκευής, αφήστε τις ελάχιστες διαστάσεις.

→ΕΙΚ. 30

1. Προσέξτε τη θέση του δοχείου υπερχείλισης.

→ΕΙΚ. 111

Προετοιμασία του υλικού για τη λειτουργία ανακύκλωσης αέρα στον προθάλαμο

• Δεν υπάρχει καμία εγκατάσταση σε ένα θερμικό μονωτικό εσωτερικό τοίχωμα ή πάνω από κρύο δάπεδο (μ ≥ 0,5 W/m²·K).

Μην ουδέτε την υπέρ εφημερίδας ανέχειας, χωρίς διαχωριστικά. Εάν δεν προτίθεται να τοποθετήσετε τα διαχωριστικά, ανατρέξτε στην ενότητα Άλλοι τύποι Εγκατάστασης.

1. Σε περίπτωση μόνιμης σύνδεσης με τον προσαρμογέα για το άνοιγμα στο πίσω τοίχωμα, προσέξτε τις αντίστοιχες διατάξεις.

→ΕΙΚ.24

1. Μετρήστε το πάχος του πάγκου εργασίας, μεταφέρετε τη διάσταση στο δείγμα και σημαδέψτε μια αντίστοιχη γραμμή, που να αντιστοιχεί σε αυτήν. → ΕΙΚ. 25

3. Στο δείγμα, κόψτε κατά μήκος της μαρκαρισμένης γραμμής του πάχους του πάγκου εργασίας A, της κεντρικής γραμμής κοπής B και της γραμμής αναφοράς ως προς την εσωτερική έξοδο αέρα C.

1. Χαράξτε το κέντρο του ανοίγματος στον πάγκο εργασίας με ηλεκτρική γραμμή πάνω από το τοίχωμα του υπολάμπου.

→ΕΙΚ.26

1. Ευθυγραμμίστε το δείγμα στην κεντρική γραμμή του πίσω τοιχώματος του ντουλαπιού και στην κάτω ακμή της επιφάνειας εργασίας.
2. Κατασκευάστε το άνοιγμα στο νέο τοίχωμα αντίστοιχα στο δίγυ.
3. Μετά την εργασία καθαρίστε τα απόβλητα (φιλμ, γάζες).
4. Σφραγίστε τις επιφάνειες κοπής με πυράντοχο υλικό ανθεκτικό στη θερμότητα.

→ΕΙΚ.23

Αερισμός

1. Σε περίπτωση λειτουργίας ανακυκλοφορίας αέρα κατασκευάστε στη δοκιδα βάσης του ντουλαπιού μια έξοδο αέρα.
2. Προβλέψτε μια ελάχιστη διατομή της εξόδου αέρα από περίπου 400 cm².
3. Τα ακραία ρεύματα του αέρα κατά τον θόρυβο, κατασκευάστε στην άνω επιφάνεια της βάσης το άνοιγμα έδωσε όσο το δυνατόν γρήγορα.
4. Ανιούπυντο Το αόιμα εόδου κοντούνοτας Τις οκιοσβάον η χρησιοποιούντας καταλληλες σχαρες εεριάου η βασεις ατρεσιες.
5. Την εξαγωγή σας όσο το δυνατόν πιο χαμηλά, πρέπει η βάση του ντουλαπιού να έχει άνοιγμα εξόδου αέρα στο κάτω μέρος με ελάχιστη διατομή 200 cm².

Το σύστημα έχει λειτουργία ανακύκλωσης αέρα και προσαρμογής

Τερέωση της στεγανοποίησης στον προσαρμογέα

• Τερεώστε τη στεγανοποίηση στον προσαρμογέα σε μέγιστο 5 mm από την άκρη.

→ΕΙΚ.27

Τοποθέτηση προσαρμογέα

1. Καθαρίστε και απολιπάνετε την επιφάνεια κόλλησης γύρω από το άνοιγμα στο πίσω τοίχωμα του ντουλαπιού.
2. Τοποθετήστε τον προσαρμογέα στο άνοιγμα εξόδου στην πίσω πλευρά της βάσης εσωτερικά. →Εικ. 28 3.Αφαιρέστε την προστατευτική μεμβράνη της κολλητικής ταινίας από τον προσαρμογέα.

→Εικ. 29

Τοποθετήστε το πάνω στο άνοιγμα του λάκκου εργασίας

1. Βεβαιωθείτε ότι το καλώδιο σύνδεσης είναι συνδεδεμένο με τη μονάδα.
2. Τοποθέτησε το προστατευτικό κάλυμμα στο άνοιγμα του ρεύματος εργασίας.

→Εικ. 30

Στερέωση του προσαρμογέα

1. Κρατήστε τον προσαρμογέα στο άνοιγμα της στήριξης και στρέψτε τα πλευρικά στηρίγματα ενάντια στο ντουλάπι στο κάτω μέρος και κολλήστε τον. →Εικ. 31
2. Σε περίπτωση που χρειάζεται, στερεώστε τον προσαρμογέα πρόσθετα με βίδες. →Εικ. 32

Προετοιμασία του δείγματος για την επεξεργασία αέρα με κανάλι ανακυκλοφορίας αέρα

1. Όταν χρειαστεί, αφαιρέστε το πίσω τοίχωμα του υδραυλικού.
2. Σε περίπτωση συνδυασμού με την καμινάδα επιπέδου καναλιού, προεξέχουν αντίστοιχες διαστάσεις για το άνοιγμα στο πίσω τοίχωμα.

→Εικ. 33

1. Σε περίπτωση λειτουργίας ανακυκλοφορίας αέρα, κατασκευάστε στη βάση του ντουλαπιού μια έξοδο αέρα.
2. Προβλέψτε μια ελάχιστη διατομή της εξόδου αέρα από πριν από 400 cm².
3. Τα καιρικά χαμηλά το ρεύμα του αέρα καινοτορμπού, κατασκευάστε την λυχνία καινούργιας της βάσης το ασύρματο έδωσε όσο το δυνατόν γρήγορα.
4. Αν μουνούμε το σώμα εδώ κοντά, τις οικίες βάζαν ή χρησιμοποιώντας κατάλληλα. Δες σκαφές εαβερίου ή βάσης από ροδιάς.
5. Την εγκατάσταση ενός απορροφητήρα προϊόντων, πρέπει η βάση να τοποθετείται ενδεικτικά με εισαγωγή αέρα κάτω από το δάπεδο με ελάχιστη διατομή από 200 cm².
6. Μετά τις εργασίες κοινής ωφέλειας, ανακυκλώστε τα απόβλητα (πριόνια, υλικά).
7. Σφραγίστε τις επιφάνειες κοπής με ένα στεγανωτικό υλικό ανθεκτικό στη θερμότητα.

→Εικ. 23

Τοποθετήστε το πάνω κάλυμμα λειτουργίας ανακύκλωσης αέρα με κανάλι ανακύκλωσης αέρα

1. Σε περίπτωση λειτουργίας ανακύκλωσης αέρα, χρησιμοποιήστε τη στεγανοποίηση, το κανάλι ανακύκλωσης αέρα, τον διάχυτη και τα φίλτρα οσμών.
2. Ρυθμίστε τις διαστάσεις των διαχυτών καναλιών εισόδου. → 51

Στερέωση της στεγανοποίησης

Τοποθετήστε το επάνω κάλυμμα πάνω από την ακμή. → ΕΙΚ. 34

Τοποθέτηση του επάνω καλύμματος

Τοποθετήστε το κάλυμμα επάνω στο άνοιγμα εξόδου στην πίσω πλευρά της συσκευής. → ΕΙΚ. 35

Τοποθέτηση της συσκευής στο άνοιγμα του πάγκου εργασίας

1. Βεβαιωθείτε ότι το καλώδιο σύνδεσης είναι συνδεδεμένο με τη συσκευή.
2. Τοποθετήστε τη συσκευή προστακτικά στο άνοιγμα του πάγκου εργασίας. → ΕΙΚ. 36

Κατασκευή της σύνδεσης μεταξύ της συσκευής και του αγωγού

1. Συνδέστε μεταξύ τους τα εξαρτήματα του καναλιού ανακυκλοφορίας αέρα.

• Περισσότερες οδηγίες για επίπεδα κανάλια αερισμού.
• Για προστασία στερέωσης, βιδώστε τους συνδέσμους σωλήνων επίπεδων καναλιών με 4 βίδες PT 4x8 mm για πλαστικά υλικά. → ΕΙΚ. 37

2. Συνδέστε το κανάλι ανακυκλοφορίας αέρα με το κανάλι επίπεδου καναλιού στην πίσω πλευρά της βάσης εστιών.

1. Συνδέστε τον αγωγό με το κανάλι ανακυκλοφορίας αέρα.

→ ΕΙΚ. 38 → ΕΙΚ. 39

Προετοιμασία του συστήματος για τη λειτουργία εξαερισμού

1. Όταν χρειάζεται, αφαιρέστε το πίσω τοίχωμα του συστήματος.
2. Σε περίπτωση μόνιμης εγκατάστασης με καμινάδα επιπέδου καναλιού, προεξέχετε τις αντίστοιχες διαστάσεις για το άνοιγμα στο πίσω τοίχωμα. → ΕΙΚ. 40
3. Μετά τις εργασίες κοινής ωφέλειας, αποκαλύπτονται τα οφέλη (φιλονικία, χρεία).
4. Σφραγίστε τις επιφάνειες κοπής με ένα στεγανοποιητικό υλικό ανθεκτικό στη θερμότητα. → ΕΙΚ. 41

Τοποθέτηση των ουακείων για τη λειτουργία εξαερισμού

1. Σε περίπτωση λειτουργίας εξαερισμού, χρησιμοποιήστε τη στεγανοποίηση και τα ακουστικά φίλτρα.
2. Ροή αέρα για τον αγωγό εξαερισμού. → 53

Τερματισμός της στεγανοποίησης

Τοποθετήστε τη συναρμολογημένη στεγανοποίηση στην καμινάδα επιπέδου καναλιού, τουλάχιστον 5 mm από την άκρη. → ΕΙΚ. 34

1. Τοποθετήστε τη στεγανοποίηση στην καμινάδα επιπέδου καναλιού στο άνοιγμα που υπάρχει στο πίσω μέρος της συσκευής. → ΕΙΚ. 35
2. Σε περίπτωση που χρειαστεί, συναρμολογήστε επιπλέον στοιχεία σωλήνωσης.

Το έντονο τμήμα του πάγκου εργασίας

1. Βεβαιωθείτε ότι το καλώδιο σύνδεσης είναι συνδεδεμένο με τη συσκευή.
2. Τοποθετήστε τη συσκευή προσεκτικά στο άνοιγμα του πάγκου εργασίας. → ΕΙΚ. 36

1. Σερεώστε τον ωλήνα εξαερισμού στην καμπίλη επιπεδόου καναιού.
2. Ανοίξτε το άνοιγμα του Εαρινού.
3. Στεγανοποιήστε κατάλληλα τα σημεία σύνδεσης.

Τοποθετήστε τα φίλτρα

Σημείωση: Σε περίπτωση λειτουργίας ανακυκλοφορίας του αέρα χρησιμοποιήστε τα φίλτρα σουμών.

Σε περίπτωση λειτουργίας εξαερισμού χρησιμοποιήστε τα ακουστικά φίλτρα.

1. Ρύθμιση της κατεύθυνσης ροής του αέρα στα φίλτρα.
2. Τοποθετήστε δύο από τα φίλτρα αριστερά και δεξιά στη συσκευή και στρέψτε τα προς τα εμπρός. → Εικ. 42
3. Τοποθετήστε τα άλλα φίλτρα αριστερά και δεξιά στη συσκευή. → Εικ. 43

Τοποθέτηση του φίλτρου αέρος

Τοποθετήστε το φίλτρο αέρος.

→ Εικ. 44

Κατασκευή της σύνδεσης ευάτο

1. Πόσα είναι τα στοιχεία σύνθεσης που βρίσκονται στην ιατρική του.
2. Σε περίπτωση 3N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την εικόνα. → ΕΙΚ. 45
3. Σε περίπτωση 2N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την εικόνα. → ΕΙΚ. 46
4. Σε περίπτωση 1N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την εικόνα. → ΕΙΚ. 47
5. Σε περίπτωση 2L / 2N, συνδέστε το καλώδιο στο κουτί σύνδεσης σύμφωνα με την εικόνα. → ΕΙΚ. 48
6. Προσέξτε τα χρώματα των καλωδίων.
7. BN: Καφέ
8. BU: Μπλε
9. GN/YE: Πράσινο/κίτρινο - BK: Μαύρο
10. GY: Γκρι
11. Ανάλογα με τον τρόπο σύνδεσης, τοποθετήστε τα ακροκιβώτια σύνδεσης που παρέχονται από το εργοστάσιο, όταν χρειάζεται, διαφορετικά.
12. Στη σύνδεση, σε περίπτωση που χρειάζεται, δώστε καλώδιο, τοποθετήστε ένα ακροκιβώτιο σύνδεσης.

Κοινήστε τον κανόνα. Αφιερώστε τον στον νόμο.

Έλεγχος της λειτουργίας

1. Ενεργοποιήστε τη συσκευή.
2. Ο ανεμιστήρας δεν περιστρέφεται, η συσκευή δεν είναι σωστά συνδεδεμένη. → "Έλεγχος και διόρθωση της ηλεκτρικής σύνδεσης", Σελίδα 55
3. Εάν εμφανίζεται κάποιο σφάλμα στην ένδειξη ή στη συσκευή, ελέγξτε τη λειτουργία του αερίου σύμφωνα με τις οδηγίες χρήσης.

Έλεγχος και διόρθωση της ηλεκτρικής σύνδεσης

1. Αποσυνδέστε τη συσκευή από τη σύνδεση ρεύματος.

2. Ελέγξτε, εάν η σύνδεση στη συσκευή και η σύνδεση από την πλευρά του κτιρίου αντιστοιχούν στο διάγραμμα σύνδεσης σε αυτές τις οδηγίες συναρμολόγησης. → "Προετοιμασία της ηλεκτρικής σύνδεσης", σελίδα 52 → "Κατασκευή της σύνδεσης ρεύματος", σελίδα 55 3. Σε περίπτωση 3Ν, προσέξτε την ακόλουθη εικόνα. → ΕΙΚ. 49 4. Σε περίπτωση 2Ν, προσέξτε την ακόλουθη εικόνα. → ΕΙΚ. 50 5. Σε περίπτωση 1Ν, προσέξτε την ακόλουθη εικόνα. → ΕΙΚ. 51

Αλλαγή της ένδειξης στη λειτουργία εξαερισμού

1. Σε περίπτωση που χρειάζεται για τη λειτουργία εξαερισμού, αλλάξτε τη ρύθμιση της ηλεκτρονικής μονάδας ελέγχου στις βασικές ρυθμίσεις.
2. Προσέξτε το Κεφάλαιο "Βασικές ρυθμίσεις" στις οδηγίες χρήσης.

Αφαίρεση της συσκευής ΠΡΟΣΟΧΗ!

Τα εργαλεία μπορούν να προκαλέσουν ζημιά στο πλαίσιο της συσκευής.

Μην σηκώνετε τη συσκευή προς τα πάνω.

1. Αποσυνδέστε τη συσκευή από το δίκτυο του ρεύματος. 2. Αφαιρέστε κάθε εξαερισμό ή λύστε τις συνδέσεις ανακύκλωσης αέρα. 3. Σπρώξτε τη συσκευή προς τα έξω.

SV
