BOSCH PVQ711HGA6 - Ocak
📄 80 sayfa Türkçe TR İndir 💬 Yapay zeka sorusu 10 sorular ⚙️ Özellikler
Notice BOSCH PVQ711HGA6 - page 69
Dilinizi secin ve e-postanizi yazin: ozel olarak cevrilmis bir surum gondereceğiz.
Marka Bosch
Model PVQ711HGA6
Ürün Tipi Ocak
Net Ağırlık ≤ 25 kg
Tezgahın Desteklediği Yük 60 kg'a kadar
Yuvarlak Kanal Çapı 150 mm
Düz Kanal Eşdeğer Kesiti ≈ 177 cm²
Egzoz Kanalı Minimum Eğimi
Ankastre Mobilya Maksimum Sıcaklığı 90 °C
Elektrik Beslemesi 230 V ~, 50 Hz
Koruma Sınıfı 1
CE Parazit Koruma Uygunluğu Evet
Havalandırma Modları Dış Tahliye, Devirdaim
Dahil Filtreler Yağ Filtresi, Koku Filtresi, Akustik Filtre
Toplam Filtre Sayısı 4 (2 yağ + 2 koku/akustik)
Elektrik Bağlantı Türü Konfigürasyona göre 3N, 2N, 1N, 2L/2N
Kurulum QR Kodu Mevcut
Kılavuz Dilleri FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PL, PT, RU, SV, TR

Sık sorulan sorular - PVQ711HGA6 BOSCH

Cihaz tezgaha nasıl kurulur?
Kurulum şemasındaki ölçülere göre açıklığı kesin, mobilyanın 90 °C'ye dayanıklı olduğundan emin olun. Cihazı kesik yerine yerleştirin, seçilen moda göre tahliye veya devridaim kanallarını sabitleyin, ardından şemalara uygun şekilde elektrik bağlantısını yapın (3N, 2N, 1N veya 2L/2N).
Hangi tür elektrik bağlantısı gereklidir?
Cihaz, koruyucu iletkenli 230 V ~, 50 Hz besleme gerektirir. Bağlantı, 4 olasılıklı bir bağlantı prizi ile yapılır: 3N, 2N, 1N veya 2L/2N. Kurulumu yalnızca kalifiye bir elektrikçi yapabilir.
Yağ filtreleri nasıl temizlenir?
Yağ filtrelerini çıkarın (her iki tarafta takılı 2 adet). Elle sıcak su ve deterjanla veya bulaşık makinesinde temizleyin. Tekrar yerine takmadan önce tamamen kurulayın.
Koku filtreleri ne zaman değiştirilir?
Koku filtreleri (aktif karbon) kullanıma bağlı olarak 6-12 ayda bir değiştirilmelidir. Temizlenmezler. Yeni filtreleri hava akış yönüne dikkat ederek takın.
Dış tahliye modundan devridaim moduna nasıl geçilir?
Devridaim modu için, çekvalf ve tahliye kanalını çıkarın, ardından koku filtrelerini ve devridaim adaptörünü takın. Geri dönüşüm borularını ve difüzörü monte etmek için montaj talimatlarını izleyin.
Hangi güvenlik mesafelerine uyulmalıdır?
Kılavuzdaki şekillerde belirtilen mesafelere uyun: özellikle taşma tankına mesafe (şekil 10), çekmece yüksekliği (şekil 13) ve duvarlara olan boşluk. Optimum performans için mobilya arka duvarı ile duvar arasında 50 mm mesafe önerilir.
Cihaz nasıl sökülür?
Cihazın fişini çekin, tahliye veya geri dönüşüm kanallarını ayırın, ardından cihazı alttan iterek ankastre yuvasından çıkarın. Çerçeveye zarar vermemek için aletlerle kaldıraç yapmayın.
Ekran bağlantı hatası gösterirse ne yapmalı?
Cihazı fişten çekin, verilen şemalara göre cihaz ve bina tarafındaki elektrik bağlantısını kontrol edin. Kabloların renklere uygun olduğundan emin olun (BN: kahverengi, BU: mavi, GN/YE: sarı/yeşil, BK: siyah, GY: gri). Hata devam ederse müşteri hizmetleriyle iletişime geçin.
Bu cihazı gazlı ocakla kullanabilir miyim?
Evet, cihaz pişirme buharlarını yakalamak için tasarlanmıştır. Yanmalı ocaklara göre güvenlik mesafelerine uyun. Dış tahliye modunda, yanma gazlarının geri tepmesini önlemek için yeterli hava girişi sağlayın.
Kullanım kılavuzuna çevrimiçi nasıl erişilir?
Kılavuzdaki QR kodu tarayın (şekil 2) kurulum videosuna ve tam belgelere erişmek için. Ayrıca notice-facile.com sitesinden ücretsiz PDF kılavuzunu indirebilirsiniz.

Kullanıcıların soruları hakkında PVQ711HGA6 BOSCH

0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.

Bu cihaz hakkında yeni bir soru sor

E-posta adresiniz gizli kalır: yalnızca birisi sorunuza yanıt verdiğinde sizi bilgilendirmek için kullanılır.

Henüz soru yok. İlk soruyu siz sorun.

Cihazınız için talimatları indirin Ocak PDF formatında ücretsiz! Kılavuzunuzu bulun PVQ711HGA6 - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. PVQ711HGA6 markasının BOSCH.

KULLANIM KILAVUZU PVQ711HGA6 BOSCH

Ambalajından çıkardıktan sonra tüm parçalarda nakliyeden kaynaklanan hasarlar olup olmadığını ve parçaların eksiksiz olup olmadığını kontrol edin. → Şek.1

Montaj Videosu QR Kodu

Burada montaj videosu QR kodunu bulabilirsiniz.

→ Şek.

Cihaz boyutları

Burada cihazın ölçülerini bulabilirsiniz

→ Şek. 3

Düz kanal dirsekleri için montaj ölçüleri

Burada düz kanal dirsekleri için montaj ölçülerine ilişkin bir genel bakış bulabilirsiniz.

Yandan görünüm:

→ Şek. 4, → Şek. 5, → Şek. 6

Önden görünüm:

→ Şek. 7

Kurulum varyantları

Burada çeşitli kurulum varyantlarına ilişkin bir genel bakış bulabilirsiniz.

Hava dolaşım modu için koku filtresi ve adaptör:

→ Şek. 8

Kirli hava işletimi için akustik filtre ve conta:

→ Şek.

Not: Kurulum için uygun kanalları müşteri hizmetlerinden, web sitemizden veya yetkili satıcıdan temin edebilirsiniz.

Emniyet mesafeleri

Cihazın emniyet mesafelerine uyunuz.

Taşma haznesine yönelik mesafeler:

→ Şek. 10

Taşma haznesinin konumu:

→ Şek. 11

Duvar ile mobilyanın arka paneli arasındaki mesafe 50 mm olduğunda, en iyi performans elde edilir.

Mesafe daha düşük olduğunda performans azalır.

→ Şek. 12

Çalışma tezgahı kesitindeki emniyet mesafelerine dikkat ediniz.

Çekmecenin maksimum yüksekliğini aşan nesneler çekmeceye yerleştirilmemelidir. Bu nesneler cihazın tabanına çarpabilir ve fonksiyonların arızalanmasına neden olabilir.

BOSCH PVQ711HGA6 - Emniyet mesafeleri - 1

Genel uyarılar

  • Bu kılavuzu dikkatlice okuyunuz. Sadece eğitimli bir uzman bu cihazın bağlantısını gerçekleştirebilir. Tüm çalışmalara başlamadan önce akım beslemesi kesilmelidir.
  • Bu cihaz, teknelerde veya araçlarda kullanılmamalıdır.
  • Çalışma tezgahı üreticisinin önerilerine uyulmalıdır.

Emniyetli montaj

Cihazı monte ederken bu güvenlik bilgilerini dikkate alınız.

Kullanım güvenliği sadece montaj kılavuzuna göre yapılmış uzman bir montaj neticesinde sağlanır. Kurulum yerinde cihazın sorunsuz çalışmasından montajı yapan sorumludur.

Not: Bu cihaz, pişirme alanındaki pişirme kaplarından çıkan buharları yakalamak için tasarlanmıştır. Buharlar diğer cihazlar (mutfak aletleri veya ocaklar gibi) tarafından tutuluyorsa, havalandırma sisteminin verimliliği hava girişi ile buharların kaynağı arasındaki mesafeye bağlıdır.

UYARI - Tehlike: Manyetizma!

Cihazda kalıcı mıknatıslar vardır. Bu mıknatıslar elektronik implantları, örneğin kalp pillerini veya insülin pompalarını etkileyebilir.

  • Elektronik implant bulunan kişiler cihazla en az 10 cm mesafeyi korumalıdır.

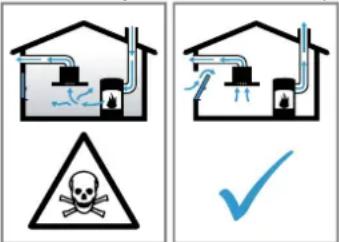

UYARI - Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir. Hava dolaşımı ateşlikler (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, şofbenler, su ısıtıcıları) yanma havasını kurulum yerinden alırlar ve atık gaz bir atık gaz sistemi (örneğin baca) kanalıyla dışarıya aktarılır. Çalışmakta alan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer.

BOSCH PVQ711HGA6 - UYARI - Zehirlenme tehlikesi! - 1

BOSCH PVQ711HGA6 - UYARI - Zehirlenme tehlikesi! - 2

Cihaz kirli hava işletiminde aynı zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında, havalandırmanın her zaman yeterli olmasını sağlayınız. Cihaz, ancak ısı kaynağının kurulum yerinde vakumun 4 Pa (0,04 mbar) değerini aşmadığı sürece tehlikesiz bir şekilde işletilebilir. Bu, ancak örneğin hava giriş/çıkış menfezleriyle birlikte kapı ve pencerelerde kapatılması mümkün olmayan hava delikleri veya başka teknik önlemlerle yeterli derecede yanma havası ikmalinin sağlanmasıyla mümkündür. Limit değerlere uymak için, hava giriş/çıkış menfezi tek başına yeterli olmayabilir. - Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek baca temizleme ustası gibi yetkili kişilere mutlaka danışınız. Cihaz sadece hava sirkülasyon işletiminde kullanılırsa, herhangi bir kısıtlama olmadan işletilmesi mümkündür.

UYARI - Yangın tehlikesi!

Yağ filtresindeki yağ tortuları tutuşabilir. Cihazın yakınında kesinlikle açık ateş ile çalışılmamalıdır (örn. flambe). Cihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarılamayan kapalı bir kapak mevcut olması halinde izin verilir. Kıvılcım sıçramamalıdır.

UYARI - Yaralanma tehlikesi!

Elektriksel veya mekanik yapıda değişiklikler yapmak tehlikelidir ve fonksiyon arızalarına neden olabilir.

  • Elektriksel veya mekanik yapıda değişiklikler yapmayınız.

Montaj sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

Koruyucu eldiven giyiniz.

Cihaz ağırdır.

Cihazın hareket ettirilmesi için 2 kişi gereklidir. Yalnızca uygun yardımcı malzemeleri kullanınız.

UYARI - Boğulma tehlikesi!

Çocuklar ambalaj malzemelerini başlarının üzerine geçirebilir ve ambalaj malzemesine dolanarak boğulabilir. - Ambalaj malzemesini çocuklardan uzak tutun.

  • Çocukların ambalaj malzemeleri ile oynamasına izin vermeyin.

UYARI - Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Atık hava, devrede olan bir duman veya atık gaz bacasına aktarılmamalıdır. Atık hava, ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmamalıdır. Atık havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması isteniyorsa yetkili baca temizleme ustasının iznini almanız gerekir.

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Aspiratör, oda havasına bağlı bir ısı kaynağı ile birlikte kurulduğunda, aspiratörün elektrik beslemesine uygun bir emniyet şalteri takılmalıdır.

Elektrik bağlantısına ilişkin bilgiler

Cihazın elektrik bağlantısının güvenli şekilde sağlanması için bu bilgileri dikkate alınız.

UYARI - Elektrik çarpması tehlikesi!

Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak monte edilmiş prize takılmalıdır.

  • Sabit döşenen elektrik tesisatına aşırı gerilimden koruma kategorisi III koşullarına ve kurulum yönetmeliklerine uygun olarak çok kutuplu bir kesme tertibatı takılmalıdır.
  • Sabit elektrik tesisatının sadece bir elektrik teknisyeni tarafından gerçekleştirilmesi gerekir. Güç kaynağının akım devresine kaçak akım koruma şalteri (RCD) montajı yapmanızı öneririz.

Bağlantı kablosu katlanmamalı veya sıkıştırılmamalı ve keskin cisimlerden uzak tutulmalıdır. - Bağlantı kablosu, sıcak cihaz gövdelerine temas etmeyecek şekilde döşenmelidir. Sadece cihazla teslim edilen veya teknik müşteri hizmetlerinden tedarik edilen bağlantı kablosu kullanılmalıdır. - Bu cihaz, AB parazitlenme giderme yönetmeliklerine uygundur. Cihaz koruma sınıfı 1'e aittir. Bu nedenle yalnızca topraklama kablosu bağlantısı kullanılmalıdır. Hatalı bir elektrik tesisatından kaynaklanan işletme arızaları veya olası hasarlarda üretici hiçbir şekilde sorumluluk kabul etmez.

Elektrik bağlantısının hazırlanması

Gereklilik: Yalnızca ilgili eğitim almış müşteri hizmetleri personeli, cihazın iç kısmındaki çalışmaları yapabilir veya güç kablosunu değiştirebilir.

  1. Elektrik bağlantısına yönelik bilgileri dikkate alınız. Hatalı montaj, yanlış kurulum veya bağlantı durumunda garanti geçersizdir.
  2. Daha uzun bir güç kablosu gerekiyorsa, müşteri hizmetlerine başvurunuz. Bağlantı kabloları 2,20 m uzunluğa kadar mevcuttur.
  3. Ön montajlı kablosu olmayan cihazlarda elektrik kablosunu prize takınız.

Prizin açılması

  • Prizin kapağını bir tornavida yardımıyla kaldırınız. → Şek. 14

Prizin hazırlanması

  1. Cıvatayı gevşetiniz.

→ Şek.

  1. Çekiş yükünü hafifletme mekanizmasını kaldırmak için bir tornavida kullanınız. → Şek. 16
  2. Çekiş yükünü hafifletme mekanizmasını gevşetiniz. → Şek. 17

Kablonun prize takılması

1.3 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Şek. 13

  1. 2 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız. → Şek. 19

3.1 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Şek. 20

4.2 L / 2 N'de kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Şek. 21

  1. Kablo renklerine dikkat ediniz.
  2. BN: Kahverengi
  3. BU: Mavi
  4. GN/YE: Sarı/Yeşil
  5. BK: Siyah
  6. GY: Gri
  7. Gerekirse, verilen bakır köprüleri bağlantı şemasına göre kurunuz.
  8. Kabloları bağlayın ve ardından prizdeki vidalarını sıkınız. 8.1 N~ veya 2 L / 2 N bağlantısında, bağlantı şemasına göre 1 fan motoruna karşılık gelir.
  9. Bir 2N~ / 3N~ bağlantısında, L1 fazı (Gri) fan motoruna karşılık gelir.

Kablonun prize sabitlenmesi

  1. Güç kablosunu çekiş yükünü hafifletme mekanizması ile sabitleyiniz.
  2. Vidayı doğru konumda sıkınız.
  3. Akülü tornavida kullanmayınız. → Şek. 22
  4. Prizi kapatmayı kolaylaştırmak için kabloları prizin orta kısmına yerleştiriniz.
  5. Prizin kapağını kapatınız.

Hava çıkış hattına ilişkin bilgiler

Döşenen borulardan kaynaklanan kusurlarda cihaz üreticisi herhangi bir sorumluluk kabul etmemektedir.

Mümkün olduğunca büyük bir boru çapı ile kısa, düz bir hava çıkış borusu kullanılmalıdır. Uzun, pürüzlü hava çıkış boruları, çok sayıda boru dirseği veya küçük boru çapları havalandırma performansını düşürür ve fanın sesini artırır. - Yanmayan bir malzemeden üretilmiş bir hava çıkış borusu kullanılmalıdır. Yoğuşmanın geri dönüşünü önlemek için hava çıkış borusu cihazdan 1° eğimle monte edilmelidir.

Yassı kanallar

İç kesiti yuvarlak boruların çapına uygun olan yassı kanallar kullanılmalıdır:

150 mm çap yakl. 177 cm²'ye karşılık gelir. - Farklı boru çaplarında sızdırmaz şeritler kullanılmalıdır. - Keskin dirseklere sahip yassı kanallar kullanılmamalıdır.

Yuvarlak borular

150mm çapında yuvarlak borular kullanılmalıdır.

Kirli hava işletimiyle ilgili bilgiler

Kirli hava işletimi için tek yönlü kapak monte edilmelidir.

Notlar

Cihazla birlikte tek yönlü kapak verilmediyse, bu parça yetkili satıcıdan temin edilebilir. Atık hava bir duvar üzerinden dışarı aktarılırsa, teleskopik bir duvar kasası kullanılmalıdır.

Mobilyanın kontrol edilmesi

  1. Ankastre mobilyanın yatay olup olmadığı ve yeterli taşıma kapasitesine sahip olup olmadığı kontrol ediniz. Cihazın maksimum ağırlığı yaklaşık 25 kg'dir. Cihazı monte ettiğiniz çalışma tezgahı, yaklaşık 60 kg'lık yüklere dayanabilmelidir.
  2. Ankastre mobilyanın sağlamlığının, kesme işleminden sonra bile garanti edildiğinden emin olunuz.
  3. Özellikle ince tezgahlarda, uygun alt yapılar sayesinde yük taşıma kapasitesi ve stabilite sağlayınız.
  4. İlave dolum miktarı da dahil olmak üzere, cihazın ağırlığını dikkate alınız.
  5. Isıya ve neme dayanıklı takviye malzemesi kullanınız.
  6. Montaj mobilyasının 90 °C'ye kadar ısıya dayanıklı olduğundan emin olunmalıdır.
  7. Diğer cihazları üstüne koymayın, örn. fırın, soğutucu cihazlar, bulaşık makineleri veya çamaşır makineleri.
  8. Cihazın düzgünlüğünü ancak montaj açıklığına monte edildikten sonra kontrol ediniz.
  9. Tezgah üstü dolaba olan mesafeyi istediğiniz gibi seçebilirsiniz. Plakayı kullanırken kullanım kolaylığını ve ergonomiyi göz önünde bulundurunuz.

Mobilyanın hazırlanması

Gereklilik: Ankastre mobilyalar 90 °C sıcaklığa dayanıklı olmalıdır.

  1. Mobilya kesiti montaj şemasına göre işaretlenmelidir. → Şek. 13. 2.6 mm çapında dört delik açılmalıdır. → Şek. 23
  2. Kesim yüzeyi ile tezgah arasındaki açının 90° olduğundan emin olunuz. → Şek. 23

Bir çekmece üzerine montaj durumunda, asgari mesafelere uyulması

  1. Taşma haznesini kurulu cihazdan çıkarmak için minimum mesafeleri dikkate alınız. → Şek. 10
  2. Taşma haznesinin konumuna dikkat ediniz.

→ Şek. 11

Adaptör ile mobilyanın havalandırma çalışmasına hazırlanması

Notlar

  • Termal yalıtımı olmayan dış duvarlara veya soğuk zeminlerin üzerine kurulum yapılması önerilmemektedir (μ ≥ 0,5 W/m²°C). Çıkış kısmını doğrudan diğer cihazlara, ayırma panelleri olmadan bağlamayınız. Ayırma panellerini monte edemiyorsanız, diğer montaj seçeneklerine bakınız.
  • Adaptör ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir. → Şek. 24
  • Çalışma tezgahının kalınlığı ölçülmelidir. Ölçü şablona aktarılmalı ve buna uygun bir çizgi çizilmelidir. → Şek. 25
  • Şablon, işaretli çizgiden çalışma tezgahı kalınlığı A, kesit orta çizgisi B ve iç hava çıkışı referans çizgisi için kesilmelidir.
  • Kesitin ortası, çalışma tezgahında mobilya arka panelinin orta çizgisi olarak işaretlenmelidir. → Şek. 26
  • Şablon, mobilya arka panelinin orta çizgisine ve çalışma tezgahının alt kenarına hizalanmalıdır.
  • Arka paneldeki kesit, uygun şablon yardımıyla oluşturulmalıdır.
  • Kesme işlemlerinden sonra talaşları temizleyiniz.
  • Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır. → Şek. 23

Havalandırma

  1. Hava dolaşımı işletiminde, mobilyanın taban çıtasında bir hava çıkışı oluşturunuz.
  2. Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.
  3. Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız. Taban hattını kısaltarak veya uygun bir havalandırma ızgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.
  4. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200 cm² kesitli bir hava çıkışından önce yeterince havalandırılmalıdır.

Hava dolaşımı işletimli cihaz ile adaptörün monte edilmesi

Adaptör üzerindeki contanın sabitlenmesi

Adaptör üzerindeki conta duvardan maksimum 5 mm mesafeye sabitlenmelidir. → Şek. 27

Adaptörün yerleştirilmesi

  1. Mobilyanın arka panelindeki kesiğin etrafındaki yapışkan yüzey temizlenmeli ve yağ alınmalıdır.
  2. Adaptör, ocağın arka tarafındaki hava çıkışına yerleştirilmelidir. → Şek. 28
  3. Yapışkan şeridin koruyucu folyosu adaptörden çıkarılmalıdır. → Şek. 29

Cihazın tezgah kesitine yerleştirilmesi

  1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
  2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 30

Adaptörün sabitlenmesi

  1. Adaptör orta braket üzerinde tutulmalı ve yan taraftaki braketlerle alt dolaptaki mobilyanın arka duvarına doğru kaydırılmalı ve yerine yapıştırılmalıdır. → Şek.31
  2. Gerekirse adaptörü ayrıca vidalarla sabitleyin. → Şek. 32

Hava sirkülasyon kanalı ile mobilyanın havalandırma çalışmasına hazırlanması

  1. Gerekirse mobilya arka duvarı sıkıştırılmalıdır.
  2. Düz kanal dirseği ile birleştirirken arka duvardaki kesişim için ilgili boyutlara dikkat edilmelidir. → Şek. 33
  3. Hava sirkülasyonu işletiminde, mobilyanın taban çıtasında bir hava çıkışı oluşturunuz.
  4. Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.
  5. Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız. Taban hattını kısaltarak veya uygun bir havalandırma ızgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.
  6. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200 cm² kesitli bir hava çıkışından önce yeterince havalandırılmalıdır.
  7. Kesme işlemlerinden sonra talaşları temizleyiniz.
  8. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır. → Şek.23

Hava sirkülasyonu işletimi için hava sirkülasyon kanalı ile cihazın monte edilmesi

  1. Hava dolaşımı işletimi için conta, hava dolaşım kanalı, difüzör ve koku filtresini kullanınız.
  2. Farklı düz kanal dirsekleri için boylara dikkat ediniz. → Sayfa 69

Contanın sabitlenmesi

Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir. → Şek. 34

Yassı kanal dirseğinin yerleştirilmesi

Yassı kanal dirseği, cihazın arka tarafındaki çıkış açıklığına yerleştirilmelidir.

→ Şek. 35

Cihazın tezgah kesitine yerleştirilmesi

  1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
  2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 36

Cihaz ile difüzör arasındaki boru bağlantısının yapılması

  1. Hava dolaşım kanalının bileşenleri birbirine bağlanmalıdır.
  2. Düz kanal boru bağlantılarını yerlerine oturtarak sabitleyiniz.
  3. İlave sabitleme için, diz kanal konnektörünü plastik PT 4x8 mm için 4 vidayla birlikte vidalayınız. → Şek. 371
  4. Düz kanal dirseğine sahip hava dolaşım kanalını ocağın arka tarafına bağlayınız. → Şek. 38
  5. Difüzör hava dolaşım kanalına bağlanmalıdır. → Şek. 39

Mobilyanın kirli hava çalışmasına hazırlanması

  1. Gerekirse mobilya arka duvarı çıkarılmalıdır.
  2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesiş için ilgili boyutlara dikkat edilmelidir. → Şek. 40
  3. Kesme işlemlerinden sonra talaşları temizleyiniz.
  4. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

→ Şek. 41

Kirli hava işletimi için cihazın takılması

  1. Kirli hava işletimi için conta ve akustik filtresi kullanılmalıdır.
  2. Hava çıkış hattına ilişkin bilgiler dikkate alınmalıdır. → Sayfa 70

Contanın sabitlenmesi

Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir. → Şek. 34

Boru hattının oluşturulması

  1. Yassı kanal dirseği cihazın arka tarafındaki çıkış açıklığına yerleştirilmelidir. → Şek. 35
  2. Gerekirse daha fazla boru elemanı monte edilmelidir.

Cihazın tezgah kesitine yerleştirilmesi

  1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
  2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 36

Hava çıkış bağlantısının oluşturulması

  1. Hava boşaltma borusu yassı kanal dirseğine sabitlenmelidir.
  2. Kirli hava çıkışı açıklığına bağlayınız.
  3. Bağlantı yerleri uygun şekilde yalıtılmalıdır.

Filtrenin yerine takılması

Not: Hava dolaşımı modunda koku filtresi takılmalıdır. Kirli hava işletiminde akustik filtre takılmalıdır. 1. Filtrenin hava akış yönü dikkate alınmalıdır. 2. Filtrelerin ikisi cihazın sağına ve soluna yerleştirilmeli, doğru yönde itilmelidir. → Şek. 42 3. Diğer filtreler cihazın sağına ve soluna yerleştirilmelidir. → Şek. 43

Yağ filtresinin yerleştirilmesi

Yağ filtresini yerleştiriniz. → Şek. 44

Elektrik bağlantısının kurulması

  1. Tip etiketindeki bağlantı verilerine dikkat ediniz. 2.3 N'de, kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek. [45] 3.2 N'de, kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek. 46 4.1 N'de, kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek. 47 5.2 L/2 N'de kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek. 48
  2. Kablo renklerine dikkat ediniz.
  3. BN: Kahverengi
  4. BU: Mavi
  5. GN/YE: Sarı ve Yeşil
  6. BK: Siyah
  7. GY: Gri
  8. Bağlantı türüne bağlı olarak, fabrika çıkışı teslim edilen kablo uç kovanlarını gerekirse farklı şekilde düzenleyiniz.
  9. Gerekirse iki kabloyu bağlamak için bir kablo uç kovanı kullanınız.
  10. Kılcal kabloları kısaltınız.
  11. İzolasyonu çıkarınız.

Fonksiyon kontrolü

1. Cihazı açınız.

  1. Duyulur cihaz bağlantısı yapılmamıştır. → "Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi", Sayfa 73
  2. Cihaz ekranında hiçbir hata görünmüyorsa, kullanım kılavuzu yardımıyla havalandırmanın fonksiyonunu kontrol ediniz.

Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi

  1. Cihazın elektrik bağlantısını kesiniz.
  2. Cihazdaki bağlantının ve bina tarafındaki bağlantının bu montaj kılavuzundaki bağlantı şemasına uygun olup olmadığını kontrol ediniz. → "Elektrik bağlantısının hazırlanması", Sayfa 70 → "Elektrik bağlantısının kurulması", Sayfa 72
  3. 3 N için aşağıdaki şekle dikkat ediniz. → Şek. 49 4.2 N için aşağıdaki şekle dikkat ediniz. → Şek. 50 5.1 N için aşağıdaki şekle dikkat ediniz. → Şek. 51

Göstergenin kirli hava işletimi moduna çevrilmesi

  1. Kirli hava işletimi için gerekirse elektronik kumandanın göstergesini temel ayarlar içinde uygun biçimde değiştiriniz.
  2. Kullanım kılavuzundaki temel ayarlar bölümüne dikkat ediniz.

Cihazın sökülmesi

DİKKAT!

Aletler, cihaz çerçevesine zarar verebilir.

Cihazı yukarıdan bastırarak sıkarmayınız. 1. Cihaz elektrik şebekesinden ayrılmalıdır. 2. Hava çıkış kanalını sökünüz ve havalandırma bağlantılarını gevşetiniz. 3. Cihazı alttan bastırarak dışarı itiniz.

Kurulum bağlantıları

Paketi açtıktan sonra tüm parçaları nakliye hasarı açısından ve teslimatın eksiksizliğini kontrol edin.

→Şek.1

QR kodu: Montaj için video talimatları

Burada montaj için video talimatlarına geçiş kodu bulunmaktadır.

→Şek.

Cihaz boyutları

Burada cihaz boyutları verilmiştir.

→Şek. 3

Montaj boyutları, düz hava kanalı

Burada düz hava kanalı için montaj boyutlarına genel bir bakış verilmiştir.

Yandan görünüm:

→ P_NC. 4, → P_NC. 5, → P_NC. 6

Üstten görünüm:

→ P_C. 7

Kurulum seçenekleri

Burada farklı kurulum seçeneklerinin türlerine genel bir bakış verilmiştir.

Hava ön filtreleme için filtre:

→ P_NC. 3

Hava tahliyesi için susturucu ve bağlantı parçası:

→ P_C. 9

Not: Kurulum için hava kanallarını servis merkezimizden, web sitemizden veya özel mağazalardan satın alabilirsiniz.

Güvenlik mesafeleri

Cihazın güvenlik mesafelerini toplayın.

PacctoHnE Do EMKOCTn DnA CnBa NnHHe KnKoCTn:

→PUC.10

PacnoJIOXKeHHe EMKoCTn DJI R CnBa NlUHe JKnKOCTn:

→ PNC 11

OttmaHnMoHocb DoCTnraeTc,ecn pacctoHHmeMekdy 3aHHe cTeHKo Me6en n CteHO CoCTaBnReT 50 MM. Pn HeIOCTaTOHOM pacCToHHm MOUHOCTb CHXKaETC

→PNC.12

BbIepKNaBte 6e3oNaChbIe pacCTOaHH npn BblOnHeHH Bblpe3a B cToJIeHHUe.

He knaIte B bIDBnKHO npMeTb, Bbcota KOTOpbIX pBeBbIaet MaKcHMaJIbHyO BbcOTy RuaKa. TaKe npeMetbMOrY ynpaTbC B OCHOBaHne npH6opa, TcM caMbIM MeWAr ero paBoTe.

→PUC.18

BOSCH PVQ711HGA6 - Güvenlik mesafeleri - 1

06uhe yka3aHn

BHHMaTeIbHo npOHTaIte daHHe pyKOBOdCTBO. ToIbKO KBaIIHnΦnHpOBAHHbI CneuaJIaNCT MoKET BblONHHTb NODKJIHOueHne npnbopa. Ipeed npoBeHnem IIO6bIX pa60r OTKnIO- qHTe noauy 3neKtpo3Heprnn. 3anpeaaetca nCnoB3ObaTb npn6op Ha noKax Hn B aBTOMo6nax. Co6HdaIte peKOMeHdaaun npOn3BOdntela cToJeuHnUbl.

Be3onachoctb npn MOHTaKe

PnyycTaHOBKe np6opa co6IIOaIte daHHbIe yKa3AHnnoTexHnke 6e0snacHOCTn.

Be3onacHocTb 3KcnnyataunrapaHTnpyetcaTolbko npn KbaIINpOBAHHoY cTaHOBKe C co6NIOHeHNm INCTpyKuIN NO MOHTaKy. 3a npAInbHOCTb yCTaHOBKn OTBeTCTBeHHOCt b HeCET YcTAHOBUnk.

3aMeTka: 3OT np6op npedha3Hauen ynaBnBaHH naPob Pn npiroTOBHeHH B nocyde, cToaue Ha 3oHe HarpEba. Ecn npbl npou3BOaRdI pyrHne np6Opbl (HaNPmep, KxOHbIe KOMbAHbI NIN BapOHyIe NaHeII), 3ΦΦeKTHBHOCTb CNTeMb BEHTnAun 6yDet 3aBcTe b OT pacCToHnM MeKdy BO3dyxo3a6Opom m MecTOM BixOda napOB.

Cihaz kalıcı mıknatıslar içerir. Bunlar implante edilmiş elektronik cihazları, örneğin kalp pillerini veya insülin pompalarını etkileyebilir.

  • Elektronik implantları olan kişilerin cihaza 10 cm'den daha yaklaşması yasaktır.

UYARI - Zehirlenme Tehlikesi!

Yakıtla çalışan cihazlar (örneğin gaz, sıvı yakıt, odun veya kömürle çalışan ısıtıcılar, şofbenler, ocaklar) bulundukları ortamdan hava alır ve egzoz gazlarını ortamdan dışarı atarlar.

Yanma sonucu oluşan gazlar zehirlenmeye neden olabilir. Bu cihazlar, bulundukları ortamdan hava alır ve egzoz gazlarını ortamdan dışarı atarlar. Cihaz çalışırken, bacalar ve havalandırma delikleri aracılığıyla ortamdaki hava dışarı atılır. Ortama yeterli temiz hava girişi olmazsa, basınç düşebilir ve zehirli gazlar bacadan veya havalandırmadan geri emilerek yaşam alanına geri dönebilir.

BOSCH PVQ711HGA6 - UYARI - Zehirlenme Tehlikesi! - 1

Cihaz ve yakıtla çalışan kaynak aynı anda hava tahliye modunda çalışıyorsa, her zaman yeterli miktarda hava girişi sağlayın. Cihazın güvenli çalışması için açık alevli cihazlarda basınç farkı 4 Pa'dan (0,04 mbar) fazla olmamalıdır. Bu, gerekli hava girişinin kapatılamayan açıklıklardan (örneğin kapılarda, pencerelerde, duvar menfezleri veya diğer teknik önlemlerle) sağlanmasıyla elde edilebilir. Tek başına bir besleme/havalandırma vanası, doğru değerin sağlanacağını garanti etmez. Her durumda, tüm evin havalandırma sistemini değerlendirebilecek ve uygun önlemleri önerebilecek yetkili bir baca temizleyicisine danışılmalıdır. Cihaz yalnızca hava sirkülasyonu için geçici olarak çalışıyorsa, kısıtlama olmaksızın çalıştırma mümkündür.

UYARI - Yangın Tehlikesi!

İçindekiler Eri bir başlığa erişmek için tıklayın
Kılavuz asistanı
Anthropic tarafından desteklenmektedir
Mesajınız bekleniyor
Ürün bilgisi

Marka : BOSCH

Model : PVQ711HGA6

Kategori : Ocak
