Varumärke	Bosch
Modell	PVQ711HGA6
Produkttyp	Spis
Nettovikt	≤ 25 kg
Arbetsbänkens belastningskapacitet	Upp till 60 kg
Rund kanaldiameter	150 mm
Motsvarande sektion för platt kanal	≈ 177 cm²
Minsta lutning för avloppskanal	1°
Maximal temperatur för inbyggnadsskåp	90 °C
Elanslutning	230 V ~, 50 Hz
Skyddsklass	1
CE-överensstämmelse mot störningar	Ja
Ventilationslägen	Frånluft, cirkulation
Medföljande filter	Fettfilter, luktfilter, akustikfilter
Totalt antal filter	4 (2 fett + 2 lukt/akustik)
Typ av elanslutning	3N, 2N, 1N, 2L/2N beroende på konfiguration
Installations QR-kod	Tillgänglig
Språk i bruksanvisning	FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PL, PT, RU, SV, TR

Vanliga frågor - PVQ711HGA6 BOSCH

Hur installerar jag apparaten i arbetsbänken?

Skär öppningen enligt måtten i installationsskissen, kontrollera att skåpet tål 90 °C. Placera apparaten i utskärningen, fäst avluftnings- eller cirkulationskanalerna enligt valt läge, anslut sedan elektriskt enligt scheman (3N, 2N, 1N eller 2L/2N).

Vilken typ av elanslutning krävs?

Apparaten kräver 230 V ~, 50 Hz med skyddsledare. Anslutningen sker via en anslutningsplint med 4 möjligheter: 3N, 2N, 1N eller 2L/2N. Endast en behörig elektriker får utföra installationen.

Hur rengör jag fettfiltren?

Ta bort fettfiltren (det finns 2, insatta på varje sida). Rengör dem för hand med varmt vatten och rengöringsmedel eller i diskmaskin. Torka dem ordentligt innan du sätter tillbaka dem.

När ska jag byta luktfiltren?

Luktfiltren (aktivt kol) bör bytas var 6:e till 12:e månad beroende på användning. De kan inte rengöras. Sätt i nya filter i luftflödets riktning.

Hur växlar jag från utomhusavluftning till cirkulationsläge?

För cirkulationsläge, ta bort backventilen och avloppskanalen, installera sedan luktfiltren och cirkulationsadaptern. Följ monteringsanvisningarna för att installera recirkulationsledningarna och diffusorn.

Vilka säkerhetsavstånd måste jag hålla?

Håll de avstånd som anges i bruksanvisningens figurer: särskilt avståndet till överfyllnadsbehållaren (fig. 10), lådans höjd (fig. 13) och avståndet till väggar. Ett avstånd på 50 mm mellan skåpets bakvägg och väggen rekommenderas för bästa prestanda.

Hur demonterar jag apparaten?

Koppla bort apparaten från elnätet, lossa avlopps- eller cirkulationskanalerna, tryck sedan apparaten underifrån för att ta bort den från inbyggnaden. Använd inte verktyg för att bända eftersom det kan skada ramen.

Vad gör jag om displayen visar ett anslutningsfel?

Koppla bort apparaten, kontrollera elanslutningen på apparaten och byggnadssidan enligt medföljande scheman. Se till att ledningarna matchar färgerna (BN: brun, BU: blå, GN/YE: gul/grön, BK: svart, GY: grå). Kontakta kundtjänst om felet kvarstår.

Kan jag använda apparaten med en gasspis?

Ja, apparaten är utformad för att fånga ångor från matlagning. Håll säkerhetsavstånden till förbränningskällor. I frånluftsläge, säkerställ tillräcklig lufttillförsel för att undvika tillbakatryckning av förbränningsgaser.

Hur får jag tillgång till bruksanvisningen online?

Skanna QR-koden i anvisningen (fig. 2) för att se installationsvideon och fullständig dokumentation. Du kan också ladda ner en gratis PDF på notice-facile.com.

BRUKSANVISNING PVQ711HGA6 BOSCH

1. Var uppmärksam på placeringen av överloppsbehållaren.

Kontrollera efter uppackningen att inga delar är transportsakadade och att leveransen är komplett. → Fig. 1

QR-kod monteringsvideo

Här hittar du en översikt över plåtkanalböjarnas monteringsmått.

Sidovy:

→ Fig. 4, → Fig. 5, → Fig. 6

Frontvy:

Installationsvarianter

Här hittar du en översikt över de olika installationsvarianterna.

Osfilter och adapter för cirkulationsdrift:

→ Fig. 8

Akustikfilter och tätning för evakueringsdrift:

→ Fig. 9

Notera: Lämpliga installationskanaler kan du köpa hos service, på vår webbsajt och hos återförsäljarna.

Säkerhetsavstånd

Hällenhetens säkerhetsavstånd.

Avstånd till bräddningsbehållare:

→ Fig. 10

Placering av bräddningsbehållare:

→ Fig. 11

Kapaciteten är optimal vid 50 mm avstånd mellan stomrygg och vägg. Mindre avstånd sänker kapaciteten.

→ Fig. 12

Håll säkerhetsavstånden vid urtagen i bänkskivan. Lägg inte föremål som överskrider maxhöjden i lådan. Föremålen kan stöta emot enhetssockeln och störa funktionen.

→ Fig. 13

Läs igenom anvisningen noga. - Det är bara behörig elektriker som får ansluta enheten. - Slå alltid av elen innan du utför sådana arbeten. Använd aldrig enheten i båtar eller fartyg. Följ bänkskivtillverkarens rekommendationer.

Säker montering

Följ säkerhetsanvisningarna och montera enheten.

Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplatsen.

Notera: Enheten är konstruerad så att ångorna från kastruller, grytor och pannor på kokzonen fångas upp. Tas ångorna upp av andra enheter (som köksmaskiner och hällar) så beror fläktsystemets effektivitet på avståndet mellan luftintag och ångkälla.

VARNING! - Fara! Magnetism!

Enheten innehåller permanentmagneter. De kan påverka elektroniska implantat, t.ex. pacemaker och insulinpumpar.

• Personer med elektroniska implantat måste hålla 10 cm:s minimiavstånd till enheten.

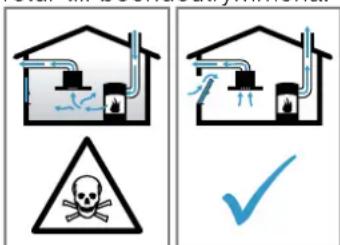

VARNING! - Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvärmare, varmvattenberedare) tar förbränningsluft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så suger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten eller rökgång att gå i retur till boendeutrymmena.

• Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft. Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera

tilluftsflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdet.

Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder. Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.

VARNING! - Brandrisk!

Fettavlagringar i filtret kan börja brinna.

Använd aldrig öppen låga vid enheten (som t.ex. flambering). Montera bara enheten vid eldstad för fasta bränslen (som t.ex. trä eller kol) om det finns sluten kåpa som inte går att ta av. Det får inte finnas något gnistregn.

VARNING! - Risk för personskador!

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

• Ändra aldrig de elektriska eller mekaniska konstruktionerna.

Du kan komma att hantera delar med vassa kanter vid monteringen, vilket kan ge skärskador.

Använd skyddshandskar. Enheten är tung. - Ta hjälp av någon vid förflyttning av enheten. Använd bara lämpliga hjälpmedel.

VARNING! - Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial. Låt inte barn leka med förpackningsmaterialet.

VARNING! - Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning.

Evakuera inte via rök- eller skorstensgång som är i bruk. Evakuera inte via ventilationsschakt från utrymmen med eldstäder. Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

Rökgaser som går i retur kan ge förgiftning.

Fläktens strömmatning måste ha lämplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.

Anvisningar för elanslutning

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerad kopplingsdosa.

Den fasta installationen måste ha allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna. Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten. Se till så att sladden inte blir vikt eller klämd och håll den borta från vassa kanter. - Dra sladden så att den inte kommer i kontakt med enhetens heta hölje. - Använd bara den sladd som medföljer enheten eller som service levererat. Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning. Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.

• Tillverkaren tar inget ansvar för driftstörningar eller ev. skador som beror på felaktig elinstallation.

Förbereda elanslutningen

Krav: Det är bara utbildad servicetekniker som får arbeta inuti enheten och byta sladd.

1. Följ anvisningarna för elanslutningen. Garantin upphör att gälla vid felmontering, obehörig montering eller anslutning.
2. Behöver du längre sladd, kontakta service. Det finns upp till 2,2 m långa sladdar.
3. Enheter utan formonterad sladd, för in sladden i kopplingsdosan.

Öppna kopplingsdosan

• Lyft locket till kopplingsdosan med mejsel.

Förbereda kopplingsdosan

1. Lossa skruven.

1. Anslut 3 N-sladd som följande bild på kopplingsdosan anger.

1. Anslut 2 N-sladd som följande bild på kopplingsdosan anger.

1. Anslut 1 N-sladd som följande bild på kopplingsdosan anger.

1. Montera de medföljande kopparbyglarna enligt kopplingsschemat, om det behövs.
2. Anslut sladden och dra sedan åt skruvarna i kopplingsdosan.
3. Vid 1N~ eller 2L/2N-anslutning enligt kopplingsschemat går fas 1 till fläktmotorn.
4. Vid 2N~ / 3N~ -anslutning går fas L1 (grå) till fläktmotorn.

Fäst sladden i kopplingsdosan.

1. Fäst sladden med dragavlastningen.
2. Dra åt skruven i rätt läge.
3. Använd inte sladdlös skruvdragare.

1. Placera sladden mitt i kopplingsdosan, så går den lättare att stänga.
2. Sätt på locket till kopplingsdosan.

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

Använd en kort, rak evakuering med så stor rör-Ø som möjligt.

Långa, grova evakueringar med många böjar eller små rör-Ø minskar utsugskapaciteten och ökar fläktljudet. Använd evakueringsmaterial som inte är brännbara. - Montera evakueringen med 1° -fall från enheten för att undvika kondensatretur.

Plankanaler

Använd plankanaler med innerarea som motsvarar rundrörs-Ø:

• 150 mm motsvarar ca 177 cm² Använd rörtejp vid avvikande rör-Ø. Använd inte plankanaler med vassa hörn.

Rundrör

Medföljer det inte något kallrasspjäll till enheten, köp hos din återförsäljare. - Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

Kontrollera stommen

1. Kontrollera att stommen är vågrätt och tillräckligt hållfast.

Enhetens maxvikt är ca 25 kg. Bänskivan du ska montera enheten i ska klara belastningar på ca 60 kg.

1. Se till så att stommen är stabil även efter att du gjort urtagen.
2. Se till så att underbyggnaden ger bärighet och stabilitet, framförallt om bänkskivorna är tunna.
3. Ta med enhetens vikt inkl. belastning i beräkningarna.
4. Förstärk med värme- och fukttåligt material.
5. Se till så att stommen är värmebeständig upp till 90°C
6. Gör ingen underliggande inbyggnad av andra enheter, t.ex. ugn, kyl, disk- eller tvättmaskin.
7. Kontrollera inte att enheten är plan förrän du installerat den i urtaget.
8. Det går att välja avståndet till överskåp fritt. Tänk på plattans användarvänlighet och ergonomi vid användning.

Förbereda stommen

Krav: Inbyggnadsstommarna är temperaturtåliga upp till 90°C .

1. Markera stomurtaget enligt monteringsritningen. → Fig. 13
2. Borra fyra 6 mm-hål.

→ Fig. 23

1. Se till så att kantvinkel mot bänkskivan är 90° - → Fig. 23

Håll minimiavstånden vid inbyggnad över låda

1. Håll minimiavstånden så att det går att ta ur bränningsbehållaren på inbyggd enhet. →Fig. 10
2. Placera bräddningsbehållaren ovanpå.

→ Fig. m

Förbereda stomme för cirkulationsdrift med adapter

Anmärkningar

Vi rekommenderar inte installation på oisolerad yttervägg eller över kallt golv (μ ≥ 0,5 W/m²°C)

• Anslut inte utblåssidan direkt mot annan enhet utan skiljevägg. Går det inte att montera skiljevägg, hitta annat monteringssätt i anvisningen.
• Håll resp. ryggurtagsmått vid kombination med adapter.

→ Fig. 24

1. Mät bankskivans tjocklek. För över måttet till mallen och markera en motsvarande linje.

→ Fig. 25

1. Klipp mallen längs den markerade linjen för bankskivtjockleken A, urtagets mittlinje B och referenslinjen till inre luftutsläppet C.
2. Markera urtagsmitten på bankskivan som mittlinje på stomryggen.

1. Justera mallen mot stomryggens mittlinje och arbetsytans underkant.
2. Gör ryggurtaget enligt mallen.
3. Ta bort spån efter urtagningen.
4. Försegla kanterna värmebeständigt och vattentätt. → Fig. 23

Ventilation

1. Gör en evakuering i stommens sockellist vid cirkulationsdrift.

Evakueringen ska ha en tvärsnittsarea om min. ca 400 cm². Gör evakueringen i sockelfronten så stor som möjligt, så att du håller ned luftdrag och ljudnivå. Gör evakueringen genom att korta sockellisterna eller använda lämpligt ventilationsgaller eller lamellsockel.

1. Hällen kräver evakuering med en tvärsnittsarea om min. 200 cm² för att enheten ska fungera ordentligt.

Montera enhet med cirkulationsdrift och adapter. Fäst tätningen på adaptern.

Fäst tätningen på adaptern med max. 5 mm till kanten. → Fig. 27

Fäst adaptern

1. Rengör och avfetta limytan runt urtaget i stomryggen.
2. Sätt adaptern i evakueringen på baksidan av hällen.

1. Ta bort tejpens skyddsfolie från adaptern.

Sätt in enheten i bänkskivans urtag.

1. Se till så att sladden är ansluten till enheten.
2. Sätt försiktigt i enheten i bänkskivans urtag. → Fig. 30

Fäst adaptern

1. Håll adaptern mot mittenhållarna och tryck den med sidohållarna mot stomryggen i underskåpet och så att den fastnar.
2. Fäst även adaptern med skruv, om det behövs.

Förbereda stomme för cirkulationsdrift med cirkulationsluftkanal

1. Ta bort stomryggen, om det behövs.
2. Hall resp. rökgasuttag vid kombination med plankanalböj. → Fig. 33
3. Gör en evakuering i stommens sockellist vid cirkulationsdrift.
4. Evakueringen ska ha en tvärsnittsarea om min. ca 400 cm².

Gör evakueringen i sockelfronten så stor som möjligt, så att du håller ned luftdrag och ljudnivå. Gör evakueringen genom att korta sockellisterna eller använda lämpligt ventilationsgaller eller lamellsockel. 4. Hallen kräver evakuering med en tvärsnittsarea om min. 200 cm² för att enheten ska fungera ordentligt. 5. Ta bort spån efter urtagningen. 6. Försegla kanterna värmebeständigt och vattentätt. → Fig. 23

Montera enhet för cirkulationsdrift med cirkulationsluftkanal.

1. Använd tätningen, cirkulationsluftkanalen, diffusorn och osfiltret vid cirkulationsdrift.
2. Håll måtten för de olika plankanalböjarna. → Sid. 56

Sätt fast tätningen.

Fäst den medföljande tätningen max. 5 mm från kanten på plankanalböjen. → Fig. 34

Sätta i plankanalböjen.

Sätt plankanalböjen i evakueringen på enhetens baksida. → Fig. 35

Sätta i enheten i bankskivsurtaget.

1. Se till så att sladden är ansluten till enheten.
2. Sätt försiktigt i enheten i bänkskivans urtag. → Fig. 36

Anslut rördragningen mellan enheten och diffusorn.

1. Sätt ihop cirkulationsluftkanalens komponenter.
2. Snäpp fast plankanalkopplingen.
3. Skruva ihop plankanalkopplingen med 4 PT 4x8 mm-skruvar för plast och extra fixering. → Fig. 37
4. Anslut cirkulationsluftkanalen med plankanalkopplingen på hällens baksida. → Fig. 38
5. Sätt ihop diffusorn och cirkulationsluftkanalen. → Fig. 39

1. Ta bort stommen, om det behövs.
2. Håll resp. ryggurtagsmått vid kombination med plankanalkoppling. → Fig. 40
3. Ta bort spån efter urtagningen.
4. Försegla kanterna värmebeständigt och vattentätt. → Fig. 41

1. Använd tätningen och akustikfiltret vid evakuering.
2. Följ anvisningarna om evakuering → Sid. 57

Sätt fast tätningen.

Fäst den medföljande tätningen max. 5 mm från kanten på plankanalbågen. → Fig. 34

Ansluta rördragningen.

1. Sätt plankanalbågen i evakueringen på enhetens baksida. → Fig. 35
2. Montera flera rördelar, om det behövs.

Sätta i enheten i bänkskivans urtag.

1. Se till så att sladden är ansluten till enheten.
2. Sätt försiktigt i enheten i bänkskivans urtag. → Fig. 36

1. Fäst evakueringen på plankanalbågen.
2. Anslut till evakueringsöppningen.
3. Fäst anslutningarna på lämpligt sätt.

Sätt i filter

Notera: Sätt i osfilter vid cirkulationsdrift. Sätt i akustikfilter vid evakueringsdrift.

1. Håll koll på filterluftriktningen.
2. Sätt i två av filtren till vänster och höger i enheten och skjut fram. → Fig. 42
3. Sätt övriga filter till vänster och höger i enheten. → Fig. 43

Sätt i fettfiltret

Sätt i fettfiltret. → Fig. 44

Elanslutning

1. Följ anslutningsuppgifterna på typskylten.
2. Anslut 3 N-sladd som bilden på kopplingsdosan anger. → Fig. 45
3. Anslut 2 N-sladd som bilden på kopplingsdosan anger. → Fig. 46
4. Anslut 1 N-sladd som bilden på kopplingsdosan anger. → Fig. 47
5. Anslut 2 L-/2 N-sladd som bilden på kopplingsdosan anger. → Fig. 48
6. Håll koll på ledarfärgerna.
7. BN: brun
8. BU: blå
9. GN/YE: gulgrön
10. BK: svart - GY: grå
11. Flytta eventuellt de medföljande ledarändhylsorna från fabriken beroende på anslutningssättet.
12. Använd eventuellt ledarändhylsa för att koppla ihop två kablar.

Korta ledarna. - Ta bort isoleringen.

Funktionsprova

1. Slå på enheten.
2. Lyser? Om enheten är felansluten. → "Kontrollera och korrigera elanslutningen", Sid. 59
3. Får du inte upp någon felindikering på enheten, funktionsprova fläkten enligt bruksanvisningen.

Kontrollera och korrigera elanslutningen

1. Gör enheten strömlös.
2. Kontrollera om anslutningarna på enheten och i fastigheten är gjorda enligt kopplingsschemat i monteringsanvisningen. → "Förbereda elanslutningen", Sid. 57 → "Elanslut enheten", Sid. 59
3. Följ bilderna nedan vid 3 N-anslutning. → Fig. 49
4. Följ bilderna nedan vid 2 N-anslutning. → Fig. 50
5. Följ bilderna nedan vid 1 N-anslutning. → Fig. 51

Ställ om displayen till evakuering

1. Slå om displayen till elektronikstyrningen för evakuering i grundinställningarna, om det behövs.
2. Följ kap. Grundinställningar i bruksanvisningen.

Ta ur enheten

OBS!

Verktyg kan skada enhetsramen.

Lyft inte ur enheten ovanifrån.

1. Görenheten strömlös.
2. Ta bort evakueringskanalen eller lossa cirkulationskopplingarna.
3. Tryck ut enheten underifrån.

Leveransinnehåll
