PVQ711HGA6 - Kuchenka BOSCH - Bezpłatna instrukcja obsługi

Marka	Bosch
Model	PVQ711HGA6
Typ produktu	Kuchenka
Masa netto	≤ 25 kg
Obciążenie blatu roboczego	Do 60 kg
Średnica przewodu okrągłego	150 mm
Przekrój zastępczy kanału płaskiego	≈ 177 cm²
Minimalny spadek przewodu odprowadzającego	1°
Maksymalna temperatura mebla do zabudowy	90 °C
Zasilanie elektryczne	230 V ~, 50 Hz
Klasa ochronności	1
Zgodność CE przeciwzakłóceniowa	Tak
Tryby wentylacji	Odprowadzenie na zewnątrz, recyrkulacja
Dołączone filtry	Filtr tłuszczu, filtr przeciwwonny, filtr akustyczny
Całkowita liczba filtrów	4 (2 tłuszczowe + 2 przeciwwonne/akustyczne)
Typ podłączenia elektrycznego	3N, 2N, 1N, 2L/2N w zależności od konfiguracji
Kod QR instalacji	Dostępny
Języki instrukcji	FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PL, PT, RU, SV, TR

Często zadawane pytania - PVQ711HGA6 BOSCH

Jak zainstalować urządzenie w blacie roboczym?

Wytnij otwór zgodnie z wymiarami na rysunku instalacyjnym, upewnij się, że mebel wytrzymuje 90°C. Umieść urządzenie w wycięciu, przymocuj przewody odprowadzające lub recyrkulacyjne w zależności od wybranego trybu, a następnie podłącz elektrycznie zgodnie ze schematami (3N, 2N, 1N lub 2L/2N).

Jaki typ podłączenia elektrycznego jest wymagany?

Urządzenie wymaga zasilania 230 V ~, 50 Hz z przewodem ochronnym. Podłączenie odbywa się przez wtyczkę przyłączeniową z 4 możliwościami: 3N, 2N, 1N lub 2L/2N. Instalację może wykonać tylko wykwalifikowany elektryk.

Jak czyścić filtry tłuszczowe?

Wyjmij filtry tłuszczowe (są 2, włożone z każdej strony). Umyj je ręcznie w gorącej wodzie z detergentem lub w zmywarce. Wysusz całkowicie przed ponownym założeniem.

Kiedy wymieniać filtry przeciwwonne?

Filtry przeciwwonne (węglowe) należy wymieniać co 6–12 miesięcy w zależności od użytkowania. Nie czyści się ich. Włóż nowe filtry, przestrzegając kierunku przepływu powietrza.

Jak przełączyć z trybu odprowadzania na zewnątrz na recyrkulację?

W trybie recyrkulacji wyjmij klapę zwrotną i przewód odprowadzający, a następnie zainstaluj filtry przeciwwonne i adapter recyrkulacyjny. Postępuj zgodnie z instrukcjami montażu, aby zainstalować przewody recyrkulacyjne i dyfuzor.

Jakie odległości bezpieczeństwa należy zachować?

Zachowaj odległości wskazane na rysunkach w instrukcji: zwłaszcza odległość do zbiornika przelewowego (rys. 10), wysokość szuflady (rys. 13) oraz odstęp od ścian. Zaleca się odległość 50 mm między tylną ścianą mebla a ścianą dla optymalnej wydajności.

Jak zdemontować urządzenie?

Odłącz urządzenie od sieci, odczep przewody odprowadzające lub recyrkulacyjne, a następnie wypchnij urządzenie od dołu, aby wyjąć je z zabudowy. Nie używaj narzędzi do podważania, aby nie uszkodzić ramy.

Co zrobić, gdy wyświetlacz wskazuje błąd podłączenia?

Odłącz urządzenie, sprawdź podłączenie elektryczne po stronie urządzenia i budynku zgodnie z dostarczonymi schematami. Upewnij się, że przewody odpowiadają kolorom (BN: brązowy, BU: niebieski, GN/YE: żółto-zielony, BK: czarny, GY: szary). Jeśli błąd nadal występuje, skontaktuj się z serwisem.

Czy mogę używać tego urządzenia z kuchenką gazową?

Tak, urządzenie jest przeznaczone do wychwytywania par z gotowania. Zachowaj odległości bezpieczeństwa od palników. W trybie odprowadzania na zewnątrz zapewnij wystarczający dopływ powietrza, aby uniknąć cofania się spalin.

Jak uzyskać dostęp do instrukcji obsługi online?

Zeskanuj kod QR znajdujący się w instrukcji (rys. 2), aby uzyskać dostęp do filmu instalacyjnego i pełnej dokumentacji. Możesz również pobrać bezpłatną instrukcję PDF na stronie notice-facile.com.

INSTRUKCJA OBSŁUGI PVQ711HGA6 BOSCH

Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu. → Rys.

Kod QR do montażowego filmu video

Tutaj znajduje się kod QR do montażowego filmu video.

→Rys.

Wymiary urządzenia

Tutaj podane są wymiary urządzenia. → Rys. 3

Wymiary instalacyjne dla kolan kanałów płaskich

Poniżej zamieszczony jest przykład wymiarów instalacyjnych dla kolan kanałów płaskich.

Widok z boku: → Rys. 4, → Rys. 5, → Rys. 6 Widok z przodu: → Rys. 7

Warianty instalacji

W tym.

Filtr zapachów i adapter do pracy w obiegu zamkniętym:

→ Rys. 6

Filtr akustyczny i uszczelka do pracy w obiegu otwartym:

Rys.

Uwaga: Odpowiednie do instalacji przywodymozna nabyc za posrednictwem serwisu technicznego, w naszym portalu lub w sklepach specjalistycznych.

Odstepy bezpieczenstwa

Przestrzegac odstepow bezpieczenstwa dla urzadzenia.

Odstepy od zbiornika przelewowego:

→Rys. m

Pozycja zbiornika przelewowego:

→Rys. 11

Optymalna wydajnosc mozna uzyskac zachowujac odstep 50 mm pomiedzy tylna scianka mebla a sciana. Mniejszy odstep zmniejsza wydajnosc.

→Rys. 12

Przestrzegac odstepow bezpiecznych przy wykonywaniu wyciecia w blacie roboczym.

Nie odkladac do szuflady przedmiotow, ktorych wysokosc przekracza maksymalna wysokosc szuflady. Przedmioty moga uderzyc w cokol urzadzenia i zaklocic jego dzialanie.

→Rys.

Wskazowki ogolne

Nalezy dokladnie przeczytac niniejsza instrukcje. Tylko certyfikowany fachowiec moze podlaczyc urzadzenie. - Przed przystapieniem do jakichkolwiek prac odlaczyc zasilanie. Nigdy nie uzywac tego urzadzenia na lodziach lub pojazdach. - Przestrzegac zalecen producenta blatu roboczego.

Bezpieczny montaz

Podczas montażu urządzenia należy przestrzegać zasad bezpieczeństwa.

Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urządzenia.

Uwaga: Urządzenie to zaprojektowano do wychwytywania oparów z naczyń kuchennych na polu grzewczym. Jeśli opary są wychwytywane przy innych urządzeniach (takich jak roboty kuchenne lub płyty grzewcze), wydajność systemu wentylacji zależy od odległości między otworem wentylacyjnym a źródłem oparów.

OSTRZEŻENIE - Niebezpieczeństwo: oddziaływanie magnetyczne!

Urządzenie zawiera magnesy trwałe. Mogą one mieć wpływ na działanie implantów elektronicznych, np. rozruszników serca lub pomp insulinowych.

• Osoby posiadające implanty elektroniczne powinny zachowywać odstęp co najmniej 10 cm od urządzenia.

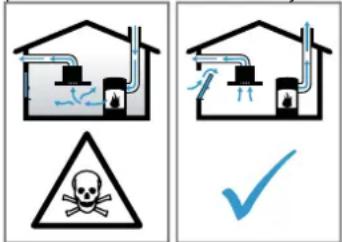

OSTRZEŻENIE - Ryzyko zatrucia!

Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia. Zależnie od powietrza w pomieszczeniu urządzenia spalające (np. grzejniki na gaz, olej, drewno lub węgiel, przepływowe podgrzewacze wody i inne podgrzewacze wody) pobierają powietrze do spalania z pomieszczenia, w którym się znajdują, a spaliny odprowadzają przez układ wylotowy (np. komin) na zewnątrz. Włączenie okapu kuchennego powoduje zasysanie powietrza w kuchni i sąsiadujących pomieszczeniach. Bez wystarczającej wentylacji powstanie podciśnienie. Trujące gazy z ko

mina lub ciągu wentylacyjnego uwalniane będą do pomieszczeń mieszkalnych.

Należy zadbać o dostateczną ilość doprowadzanego powietrza, jeżeli urządzenie pracujące w trybie obiegu otwartego jest użytkowane jednocześnie z zależnym od dopływu powietrza urządzeniem spalającym. - Praca bez zagrożeń możliwa jest, jeśli w miejscu ustawienia urządzenia spalającego nie zostanie przekroczone podciśnienie 4 Pa (0,04 mbara). Taką wartość można osiągnąć, jeśli powietrze potrzebne do spalania będzie dostarczane przez otwory niedomykane na stałe, np. drzwi, okna, wywietrznik ścienny lub za pomocą innych środków technicznych. Sam wywietrznik ścienny nie zapewnia utrzymania wartości granicznej. - Należy zasięgnąć porady kominiarza, który może ocenić instalację wentylacyjną budynku i zaproponować odpowiednie rozwiązanie w zakresie wentylacji. - Jeżeli urządzenie użytkowane jest wyłącznie w trybie obiegu zamkniętego, może być stosowane bez ograniczeń.

OSTRZEŻENIE - Ryzyko pożaru!

Osad z tłuszczu w filtrze przeciwtłuszczowym może się zapalić.

• Nie używać w pobliżu urządzenia źródeł otwartego ognia (np. przy flambirowaniu). Urządzenie może być zainstalowane w pobliżu pieca opalanego paliwem stałym (np. drewnem lub węglem) tylko wtedy, gdy występuje zamknięta, zamocowana na stałe osłona ochronna. Nie może dochodzić do iskrzenia.

OSTRZEŻENIE - Ryzyko odniesienia obrażeń!

Wszelkie zmiany i modyfikacje w zakresie układu elektrycznego lub konstrukcji mechanicznej są niebezpieczne i mogą być przyczyną nieprawidłowego działania urządzenia.

• Nie dokonywać żadnych zmian w zakresie układu elektrycznego lub konstrukcji mechanicznej.

Części, które są dostępne podczas montażu, mogą mieć ostre krawędzie i powodować skaleczenia.

• Nosić rękawice ochronne.

Urządzenie jest ciężkie.

• Do przenoszenia urządzenia potrzebne są 2 osoby. Używać wyłącznie odpowiednich narzędzi pomocniczych.

OSTRZEŻENIE - Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinąć się w nie i udusić się.

Materiały z opakowania należy trzymać poza zasięgiem dzieci. - Nie pozwalać dzieciom na zabawę opakowaniem, a szczególnie folią.

OSTRZEŻENIE - Ryzyko zatrucia!

Zasysane z powrotem gazy spalinowe mogą prowadzić do zatruć.

• Nie odprowadzać gazów z wylotu do pracującego komina dymowego lub komina spalinowego.
• Nie odprowadzać powietrza wylotowego do szybu, który służy do odpowietrzania pomieszczeń z kominkami.
• Jeżeli powietrze wylotowe ma być odprowadzane do komina dymowego lub komina spalinowego, który nie pracuje, trzeba mieć na to zgodę od odpowiedniego mistrza kominiarskiego. Odprowadzane gazy pochodzące ze spalania mogą być przyczyną zatrucia.
• Jeżeli okap kuchenny jest zainstalowany z kominkiem niezależnym od powietrza w pomieszczeniu, zasilanie elektryczne okapu kuchennego musi być wyposażone w odpowiedni obwód zabezpieczający.

Wskazówki dotyczące przyłącza elektrycznego

Aby móc bezpiecznie podłączyć urządzenie do sieci elektrycznej, należy przestrzegać poniższych wskazówek.

OSTRZEŻENIE - Ryzyko porażenia prądem!

Odłączenie urządzenia od zasilania musi być możliwe w każdej chwili. Urządzenie należy podłączyć wyłącznie do gniazda zainstalowanego zgodnie z przepisami.

• Jeśli nie jest to możliwe, w stałej instalacji elektrycznej należy zamontować rozłącznik wielobiegunowy zgodnie z warunkami kategorii przepięciowej III i przepisami instalacyjnymi. Jedynie osoba z uprawnieniami elektryka może wykonać stałą instalację elektryczną. Zalecamy zainstalowanie wyłącznika różnicowo-prądowego (wyłącznik RP) w obwodzie elektrycznym zasilania urządzenia.
• Nie zaginać ani nie zaciskać przewodu przyłączeniowego i trzymać go z dala od ostrych krawędzi.
• Ułożyć kabel przyłączeniowy tak, aby nie dotykał gorącej obudowy urządzenia. Używać wyłącznie przewodu przyłączeniowego dostarczonego wraz z urządzeniem lub przewodu dostarczonego przez serwisanta.
• To urządzenie spełnia wymogi zarządzeń WE w sprawie układów przeciwzakłóceniowych. Urządzenie odpowiada klasie ochrony 1. Dlatego może być użytkowane wyłącznie, jeśli jest podłączone do przewodu uziemiającego.
• Producent nie ponosi odpowiedzialności za usterki lub ewentualne szkody powstałe w wyniku nieprawidłowo wykonanej instalacji elektrycznej.

Przygotowanie przyłącza elektrycznego

Wymaganie: Tylko przeszkoleni w odpowiednim zakresie pracownicy serwisu mogą wykonywać prace wewnątrz urządzenia lub wymieniać przewód zasilający.

1. Przestrzegać wskazówek dotyczących przyłącza elektrycznego.

Nieprawidłowy montaż, instalacja lub podłączenia spowoduje unieważnienie gwarancji.

1. Jeśli konieczny jest dłuższy przewód przyłączeniowy do sieci elektrycznej, należy skontaktować się z serwisem. Dostępne są przewody przyłączeniowe o długości do 2,20 m.
2. W przypadku urządzeń bez wstępnie zainstalowanego przewodu umieść przewód zasilający w gnieździe przyłączeniowym.

Otwieranie gniazda przyłączeniowego

• Za pomocą wkrętaka podnieść pokrywę gniazda przyłączeniowego.

→Rys. 14

Przygotowanie gniazda przyłączeniowego

1. Odkręcić śrubę.

→ Rys. 15

1. Za pomocą wkrętaka unieść odciążający uchwyt kablowy. → Rys. 16
2. Zwolnić odciążający uchwyt kablowy. → Rys. 17

Podłączanie przewodu do gniazda przyłączeniowego

1. W przypadku 3 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 18
2. W przypadku 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 19
3. W przypadku 1 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 20
4. W przypadku 2 L / 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z poniższym rysunkiem. → Rys. 21
5. Należy zwrócić uwagę na kolory przewodów.
6. BN: brązowy
7. BU: niebieski
8. GN/YE: żółty i zielony
9. BK: czarny - GY: szary
10. W razie potrzeby zamontować dołączone mostki miedziane zgodnie ze schematem połączeń.
11. Podłączyć przewody, a następnie dokręcić śruby na gnieździe przyłączeniowym.
12. Przy podłączeniu 1 N~ lub 2 L / 2 N zgodnie ze schematem 1 odpowiada silnikowy wentylatora.
13. Przy podłączeniu 2N / 3N faza L1 (Grey) odpowiada silnikowy wentylatora.

Mocowanie przewodów w gnieździe przyłączeniowym

1. Zamocować przewód zasilający wraz z odciągającym uchwytem kablowym.
2. Dokręcić śrubę do odpowiedniej pozycji. - Nie używać wkrętarki akumulatorowej. → Rys. 221
3. Umieścić przyłączeniowego, aby ułatwić czyszczenie gniazda przyłączeniowego.
4. Zamknąć pokrywę gniazda przyłączeniowego.

Uwagi dotyczące kanału wylotowego

Producent urządzenia nie ponosi odpowiedzialności za zakłócenia działania spowodowane nieprawidłowym funkcjonowaniem przewodu rurowego.

Używać krótkiej, prostej rury wylotowej o możliwie dużej średnicy. - Długie, porowate rury wylotowe o licznych zagięciach lub małej średnicy uniemożliwiają osiągnięcie optymalnej mocy wyciągu, a praca wentylatora jest głośniejsza. Stosować rury wylotowe z materiału niepalnego. - Aby zapobiec cofaniu się kondensatu, rurę wylotową należy zamontować pod lekkim kątem (spadek 1° ).

Kanały płaskie

Stosować kanały płaskie, których przekrój wewnętrzny odpowiada średnicy rur okrągłych:

Średnica 150 mm odpowiada ok. 177 cm² W przypadku odmiennych średnic rur należy zastosować taśmy uszczelniające. - Nie używać kanałów płaskich, które ostro zmieniają kierunek.

Rury okrągłe

Użyć rur okrągłych o średnicy wewnętrznej 150 mm.

Wskazówki dotyczące trybu pracy w obiegu otwartym

W trybie pracy w obiegu otwartym należy zamontować zawór zwrotny.

Uwagi

• Jeżeli do urządzenia nie dołączono zaworu zwrotnego, można go nabyć w sklepie specjalistycznym. W przypadku odprowadzania powietrza wylotowego przez ścianę zewnętrzną konieczne jest zamontowanie teleskopowej skrzynki naściennej.

Kontrola mebla

1. Sprawdzić, czy mebel do zabudowy jest wypoziomowany i ma dostateczną nośność.

Maksymalny ciężar urządzenia wynosi ok. 25 kg. Blat roboczy przeznaczony do zabudowy urządzenia musi wytrzymać obciążenia ok. 60 kg.

1. Upewnić się, że wykonanie niezbędnych wycięć nie naruszy stabilności mebla do zabudowy.
2. Nośność i stabilność, szczególnie w przypadku cienkich blatów roboczych, należy zapewnić za pomocą odpowiednich konstrukcji stelażowych.

Uwzględnić ciężar urządzenia wraz z dodatkowym załadunkiem. Zastosować materiał wzmacniający odporny na wysoką temperaturę i wilgoć.

1. Upewnić się, że mebel do zabudowy jest odporny na temperaturę do 90°C
2. Nie montować nad innymi urządzeniami, np. nad piekarnikami, urządzeniami chłodniczymi, zmywarkami lub pralkami.
3. Dopiero po zainstalowaniu urządzenia w otworze montażowym należy sprawdzić, czy urządzenie jest płaskie.
4. Istnieje możliwość swobodnego wyboru odległości od szafki górnej. Podczas korzystania z płyty należy wziąć pod uwagę łatwość obsługi i ergonomię.

Przygotowanie mebla

Wymaganie: Meble do zabudowy są odporne na działanie temperatury do 90°C

1. Zaznaczyć wycięcie na meblu zgodnie ze szkicem montażowym.

1. Wykonać cztery otwory o średnicy 6 mm.

1. Upewnić się, że kąt między powierzchnią cięcia a blatem roboczym wynosi 90°.

Zachowanie minimalnych odstępów w przypadku montażu nad szufladą

1. Aby wyjąć zbiornik przy zamontowanym urządzeniu, uwzględnić minimalne odstępy. → Rys. [10]
2. Zwrócić uwagę na położenie zbiornika przyelewowego.

Przygotowanie mebli z zamkniętym obiegiem powietrza z adapterem

Uwagi

• Nie zaleca się montażu bezpośrednio przy nieizolowanej termicznie ścianie zewnętrznej ani na zimnej podłodze (μ ≥ 0,5 W/m² °C)
• Nie podłączać bocznego wyjścia powietrza bezpośrednio do innych urządzeń bez płyt przegradzających. Jeśli nie można zamontować płyt przegradzających, patrz Inne opcje montażu.
• Dla wycięcia w tylnej ściance należy zwrócić uwagę na odpowiednie wymiary podczas montażu z adapterem. → Rys. 24
• Zmierz grubość blatu roboczego. Przenieś pomiar na szablon, narysuj odpowiadającą jej linię. → Rys. 25
• Na szablonie wytnij wzdłuż zaznaczonej linii grubości blatu roboczego A, linii środka wycięcia B oraz linii odniesienia do wewnętrznego wylotu powietrza C.
• Zaznacz środek wycięcia w blacie roboczym jako linię środkową na tylnej ściance mebla. → Rys. 26
• Szablon wyrównaj względem środkowej linii tylnej ścianki mebla i dolnej krawędzi blatu roboczego.
• Wycięcie w tylnej ściance wykonaj zgodnie z szablonem.
• Po wykonaniu wycięć usuń wióry.
• Krawędzie wycięcia zabezpiecz środkiem żaroodpornym i odpowiednio uszczelnij. → Rys.

Wentylacja

1. W przypadku trybu pracy w obiegu zamkniętym w listwie cokołowej mebla wykonaj otwór wylotowy powietrza.
2. Minimalny przekrój wylotu powietrza powinien mieć ok. 400 cm².
3. Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w osłonie cokołu musi być możliwie jak największy.
4. Wykonaj otwór wylotowy poprzez skrócenie i ścięcie cokołów lub zastosowanie odpowiednich kratek wentylacyjnych lub cokołu lamelowego.
5. W celu zapewnienia prawidłowej pracy urządzenia należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o minimalnym przekroju 200 cm² w szafie dolnej.

Montaż urządzenia z obiegiem zamkniętym, z adapterem

Mocowanie uszczelki na adapterze

• Zamocować uszczelkę na adapterze maksymalnie 5 mm do krawędzi. → Rys. 27

Podłączanie adaptera

1. Oczyścić i odtłuścić powierzchnie klejenia wokół wycięcia w tylnej ścianie mebla.
2. Adapter umieścić w otworze wylotowym z tyłu płyty grzewczej. → Rys. 28
3. Usunąć folię ochronną taśmy klejącej z adaptera. → Rys. 29

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewód przyłączeniowy jest połączony z urządzeniem.
2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego.

Rys. 30

Mocowanie adaptera

1. Przytrzymać adapter za środkowe mocowanie, przysunąć go za pomocą bocznych mocowań w kierunku tylnej ścianki mebla w szafce dolnej i przykleić. → Rys. 31
2. W razie potrzeby zamocować adapter za pomocą śrub.

→Rys. 32

Przygotowanie mebli dla zamkniętego obiegu z kanałem recyrkulacji powietrza

1. W razie konieczności usunąć tylną ściankę mebla.
2. W połączeniu z kanałem płaskim, zwrócić uwagę na odpowiednie wymiary dla wycięcia w tylnej ścianie.

→ Rys. 33

1. W przypadku trybu pracy w obiegu zamkniętym w listwie cokołowej mebla wykonać otwór wylotowy powietrza.
2. Minimalny przekrój wylotu powietrza powinien mieć ok. 400 cm².
3. Aby zminimalizować przewiew i niepożądane odgłosy, otwór wylotowy w osłonie cokołu musi być możliwie jak największy. Wykonać otwór wylotowy poprzez skrócenie listew cokołowych lub zastosowanie odpowiednich kratek wentylacyjnych lub cokołu lamelowego.
4. W celu zapewnienia prawidłowej pracy urządzenia należy zadbać o odpowiednią wentylację płyty grzewczej poprzez otwór wylotowy powietrza o minimalnym przekroju 200 cm² w szafie dolnej.
5. Po wykonaniu wycięć usunąć wióry.
6. Krawędzie cięcia zabezpieczyć środkiem ognioodpornym i odpowiednio uszczelnić.

→Rys. 231

Montaż urządzenia z obiegiem zamkniętym i kanałem recyrkulacji powietrza

1. W przypadku pracy w obiegu zamkniętym należy zastosować uszczelkę, kanał recyrkulacji powietrza, dyfuzor i filtry zapachów.
2. Należy zwrócić uwagę na wymiary różnych kolan kanałów płaskich. → Strona 64

Mocowanie uszczelki

Zamocować dostarczoną uszczelkę w kanale płaskim, około 5 mm od krawędzi. → Rys. 34

Montaż kanału płaskiego

• Włożyć płaskie zagięcie kanału do otworu wylotowego z tyłu urządzenia. → Rys. 35

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewód przyłączeniowy jest połączony z urządzeniem.
2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego.

→Rys. 36

Wykonanie połączeń rurowych między urządzeniem a dyfuzorem

1. Połączyć ze sobą elementy kanału recyrkulacji powietrza.
2. Zamocować trójniki kanałów płaskich poprzez zatrzaśnięcie.
3. Dodatkowo zamocować poprzez skręcenie za pomocą 4 śrub do tworzyw sztucznych PT 4x8 mm.

→Rys. 37

1. Połączyć kanał recyrkulacji powietrza z kanałem płaskim z tyłu płyty grzewczej. →Rys. 38
2. Podłączyć dyfuzor do kanału recyrkulacji powietrza. →Rys. 39

Przygotowanie mebla do pracy w trybie obiegu otwartego

1. W razie konieczności usunąć tylną ściankę mebla.
2. W połączeniu z kanałem płaskim, zwrócić uwagę na odpowiednie wymiary dla wycięcia w tylnej ścianie. →Rys. 40
3. Po wykonaniu wycięć usunąć wióry.
4. Krawędzie cięcia zabezpieczyć środkiem żaroodpornym i odpowiednio uszczelnić. →Rys. 41

Montaż urządzenia przeznaczonego do pracy w trybie obiegu otwartego

1. W przypadku pracy w obiegu otwartym należy zastosować uszczelkę i filtry akustyczne.
2. Przestrzegać uwag dotyczących kanału wylotowego. →Strona 66

Mocowanie uszczelki

Zamocować dostarczoną uszczelkę w kanale płaskim, maks. 5 mm od krawędzi. → Rys. 34

Wykonanie połączeń rurowych

1. Włożyć płaskie złącze kanału do otworu wylotowego z tyłu urządzenia. → Rys. 35
2. W razie potrzeby należy zamontować kolejne elementy instalacji rurowej.

Umieszczenie urządzenia w wycięciu blatu roboczego

1. Upewnić się, że przewód przyłączeniowy jest połączony z urządzeniem.
2. Ostrożnie włożyć urządzenie w wycięcie blatu roboczego. → Rys. 36

Podłączenie do otworu wylotowego

1. Rurę wylotową przymocować do złączki kanału płaskiego.
2. Wykonać połączenia z otworem wylotowym.
3. Miejsca połączeń odpowiednio uszczelnić.

Wkładanie filtrów

Uwaga: Do trybu pracy w obiegu zamkniętym zamontować filtr zapachowy. Do trybu pracy w obiegu otwartym zamontować filtr akustyczny.

1. Uważać na kierunek przepływu powietrza przez filtry.
2. Dwa z filtrów włożyć po lewej i po prawej stronie do urządzenia i przesunąć do przodu. → Rys. 42
3. Pozostałe filtry włożyć po lewej i po prawej stronie do urządzenia. → Rys. 43

Montaż filtra przeciwtłuszczowego

Włożyć filtr przeciwtłuszczowy. → Rys. 44

Podłączanie do instalacji elektrycznej

1. Należy przestrzegać danych dotyczących połączenia podanych na tabliczce znamionowej.
2. W przypadku 3 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem. → Rys. 45
3. W przypadku 2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem. → Rys. 46
4. W przypadku 1 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem. → Rys. 47
5. W przypadku 2 L/2 N podłączyć przewód do gniazda przyłączeniowego zgodnie z rysunkiem. → Rys. 48
6. Należy zwrócić uwagę na kolory przewodów.
7. BN: brązowy
8. BU: niebieski
9. GN/YE: żółty i zielony
10. BK: czarny - GY: szary
11. W zależności od rodzaju przyłącza, w razie potrzeby użyć dostarczonych fabrycznie końcówek kablowych w inny sposób.
12. Aby w razie potrzeby połączyć dwa przewody, użyć końcówki kablowej.
13. Skrócić żyły przewodów.
14. Usunąć izolację.

Kontrola działania

1. Włączyć urządzenia.
2. Jeżeli świeci się 4000, urządzenie nie jest prawidłowo podłączone. → "Kontrola i korekta przyłącza elektrycznego", Strona 68
3. Jeśli na wyświetlaczu urządzenia nie pojawi się żaden błąd, sprawdzić działanie systemu wentylacyjnego na podstawie instrukcji obsługi.

Kontrola i korekta przyłącza elektrycznego

1. Odłączyć urządzenie od prądu.
2. Sprawdzić, czy podłączenia od strony urządzenia i od strony budynku odpowiadają schematowi połączeń zawartemu w niniejszej instrukcji montażu. → "Przygotowanie przyłącza elektrycznego", Strona 65 → Podłączanie do instalacji elektrycznej", Strona 68
3. W przypadku 3 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 49
4. W przypadku 2 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 50
5. W przypadku 1 N należy postępować zgodnie z poniższym rysunkiem. → Rys. 51

Przełączanie wyświetlacza na tryb obiegu otwartego

1. W razie potrzeby dla obiegu otwartego należy odpowiednio przełączyć w ustawieniach podstawowych wyświetlacz sterownika elektronicznego.
2. Patrz Rozdział Ustawienia podstawowe w instrukcji obsługi.

Demontaż urządzenia

UWAGA!

Narzędzia mogą uszkodzić ramę urządzenia.

• Nie wyciągać urządzenia od góry.
• Odłączyć urządzenie od sieci elektrycznej.
• Usunąć kanał wentylacyjny lub odkręcić połączenia stosowane w trybie obiegu zamkniętego.
• Wypchnąć urządzenie od dołu.

Dostarczanie kapsami
