| Marca | Bosch |
| Modelo | PVQ711HGA6 |
| Tipo de produto | Fogão |
| Peso líquido | ≤ 25 kg |
| Carga suportada pela bancada | Até 60 kg |
| Diâmetro do duto redondo | 150 mm |
| Seção equivalente de duto chato | ≈ 177 cm² |
| Inclinação mínima do duto de exaustão | 1° |
| Temperatura máxima do móvel de embutir | 90 °C |
| Alimentação elétrica | 230 V ~, 50 Hz |
| Classe de proteção | 1 |
| Conformidade CE antiparasitária | Sim |
| Modos de ventilação | Exaustão externa, recirculação |
| Filtros inclusos | Filtro de gordura, filtro anti-odores, filtro acústico |
| Número total de filtros | 4 (2 de gordura + 2 anti-odores/acústicos) |
| Tipo de conexão elétrica | 3N, 2N, 1N, 2L/2N conforme configuração |
| Código QR de instalação | Disponível |
| Idiomas do manual | FR, DA, DE, EL, EN, ES, FI, IT, NL, NO, PL, PT, RU, SV, TR |
Perguntas frequentes - PVQ711HGA6 BOSCH
Perguntas dos utilizadores sobre PVQ711HGA6 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual PVQ711HGA6 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PVQ711HGA6 da marca BOSCH.
MANUAL DE UTILIZADOR PVQ711HGA6 BOSCH
Depois de desembalar o aparelho, há que verificar todas as peças quanto a danos de transporte e se o material fornecido está completo.
Código QR Vídeo de montagem
Aqui encontra o QR para o vídeo de montagem.
Medidas do aparelho
Aqui encontra as medidas do aparelho.
Medidas de montagem para cotovelos de canal plano
Aqui encontra uma visão geral das medidas de montagem dos cotovelos de canal plano.
Variantes de instalação
Filtro de odores e adaptador para modo de funcionamento em recirculação de ar:
→ Fig.
Nota: Pode adquirir condutas adequadas para a instalação através do serviço de apoio ao consumidor, na nossa página Web ou nas lojas especializadas.
Distâncias de segurança
Respeite as distâncias de segurança do aparelho.
Distâncias ao recipiente de transvazamento → Fig. 10
Posição do recipiente de transvazamento
→ Fig. 11
No caso de uma distância de 50 mm entre a parede traseira do móvel e a parede, o desempenho é ideal. No caso de uma distância menor, o desempenho diminui.
→ Fig. 12
Respeite as distâncias de segurança ao recortar a bancada.
Não coloque objetos na gaveta que ultrapassem a altura maior da mesma. Os objetos podem bater contra a base do aparelho e, com isso, prejudicar as funções.
→ Fig. 18
A
Leia atentamente este manual. - Apenas um técnico especializado e autorizado poderá ligar o aparelho. - Desligue a alimentação de corrente antes de realizar qualquer trabalho. - Nunca utilize este aparelho em barcos ou em veículos. - Respeite as recomendações do fabricante das bancadas.
Montagem segura
Respeite estas indicações de segurança ao montar o aparelho.
Somente uma montagem especializada e em conformidade com as instruções de montagem pode garantir a segurança durante a utilização. O instalador é responsável pela instalação correta no local de montagem.
Nota: Este aparelho foi concebido para captar os vapores provenientes do recipiente para cozinhar no disco. Se os vapores forem captados por outros aparelhos (tais como robôs de cozinha ou placas), a eficiência do sistema de ventilação depende da distância entre a abertura de ventilação e a fonte dos vapores.
O aparelho inclui ímanes permanentes. Estes podem afetar implantes eletrónicos, por exemplo, pacemakers ou bombas de insulina.
- Os portadores de implantes eletrónicos devem manter uma distância mínima de 10 cm em relação ao aparelho.

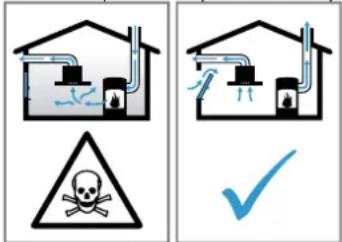

Os gases de combustão aspirados podem levar a intoxicação. As instalações de aquecimento não estanques (p. ex., aparelhos de aquecimento a gás, óleo, madeira ou carvão, esquentadores, caldeiras) retiram ar de combustão do compartimento de instalação e conduzem os gases de exaustão através de um sistema de exaustão (p. ex., uma chaminé).
Quando o exaustor está ligado, é retirado ar ambiente à cozinha e aos espaços adjacentes. Sem ar suficiente, é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços habitacionais.
Os fumos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços habitacionais.

- Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de funcionamento em saída de ar em conjunto com instalações de aquecimento não estanques. Um funcionamento isento de perigos apenas é possível se a pressão negativa no compartimento da instalação de aquecimento não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem, p. ex., em portas, janelas, em conjunto com uma caixa de entrada/saída de ar ou outras medidas técnicas que permitam uma circulação de ar suficiente para a combustão. Uma caixa de entrada/saída de ar por si só não garante a manutenção do valor limite.
- Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação.
- Se o aparelho funciona exclusivamente em recirculação de ar, não existe qualquer limitação na sua utilização.
Gorduras acumuladas no filtro de gorduras podem incendiar-se.
Gorduras acumuladas no filtro de gorduras podem incendiar-se.
- Nunca trabalhe com uma chama aberta perto do aparelho (p. ex., flambear).
- Só deve instalar o aparelho perto de um fogão para combustíveis sólidos (p. ex., madeira ou carvão) se existir uma cobertura fechada e não amovível. Não pode haver produção de faíscas.
AVISO - Risco de ferimentos!
Quaisquer modificações na instalação elétrica ou mecânica são perigosas e podem provocar falhas de estrutura.
- Não efetue modificações na instalação elétrica ou mecânica.
As peças que ficam acessíveis durante a montagem podem ter arestas afiadas e originar ferimentos de corte.
Use luvas de proteção. O aparelho é pesado. - São necessárias 2 pessoas para transportar o aparelho. - Utilize os meios auxiliares apropriados.
AVISO - Risco de asfixia!
As crianças podem colocar o material de embalagem sobre a cabeça ou enrolar-se no mesmo e sufocar.
- Manter o material de embalagem fora do alcance das crianças.
- Não permitir que as crianças brinquem com o material de embalagem.
- Não encaminhe o ar evacuado para uma chaminé de exaustão de fumos ou de gases queimados que esteja em funcionamento.
- Não encaminhe o ar evacuado para uma caixa de ar que sirva para a ventilação de locais com lareiras instaladas.
- Caso o ar evacuado tenha de ser encaminhado para uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.
Os gases de combustão aspirados podem levar a intoxicação. - Se for instalado um exaustor com instalação de aquecimento não estanque, é necessário munir a alimentação de corrente do exaustor com um circuito de segurança adequado.
Indicações relativas à ligação elétrica
Para poder efetuar a ligação elétrica do aparelho em segurança, respeite estas indicações.
AVISO - Risco de choque elétrico!
Deve existir a possibilidade de desligar o aparelho da rede elétrica em qualquer altura. O aparelho só pode ser ligado a uma tomada de ligação instalada em conformidade com as normas.
- Na instalação elétrica fixa é necessário montar um dispositivo de seccionamento omnipolar em conformidade com as condições da categoria de sobretensão II e com as regras de instalação.
- Apenas um eletricista pode efetuar a instalação elétrica fixa. Recomendamos a instalação de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentação do aparelho.
- Não dobre nem entale o cabo de ligação e mantenha-o afastado de arestas afiadas.
- Instale o cabo de ligação de forma a que não toque em partes quentes do aparelho.
- Utilize apenas o cabo de ligação fornecido juntamente com o aparelho ou pela Assistência Técnica.
- Este aparelho corresponde às determinações da UE sobre supressão de interferências.
- O aparelho corresponde à classe de proteção 1 e só pode ser usado com uma ligação com condutor de proteção.
- O fabricante não assume qualquer responsabilidade por anomalias de funcionamento ou possíveis danos causados por uma instalação elétrica incorreta.
Preparar a ligação elétrica
Requisito: Só a Assistência Técnica, com a formação necessária, pode realizar trabalhos no interior do aparelho ou substituir o cabo de rede.
- Observe as indicações relativas à ligação elétrica. Uma montagem deficiente, uma montagem ou ligação incorreta anula a garantia.
- Se for necessário um cabo de alimentação de rede mais comprido, contacte a Assistência Técnica. Não estão disponíveis cabos de ligação com mais de 2,20 m.
- No caso de aparelhos sem cabo pré-instalado, introduza o cabo de rede na tomada de ligação.
Abrir a tomada de ligação
- Levante a tampa da tomada de ligação com a ajuda de uma chave de fendas.
→ Fig.
Preparar a tomada de ligação
- Solte o parafuso.
→ Fig. 15
- Levante o alívio de tensão com ajuda de uma chave de fendas.
→ Fig. 16
- Solte o alívio de tensão.
→ Fig. 17
Ligar o cabo à tomada de ligação
- Em 3 N, ligue o cabo à tomada de ligação de acordo com a seguinte figura.
- Em 2 N, ligue o cabo à tomada de ligação de acordo com a seguinte figura.
- Em 1 N, ligue o cabo à tomada de ligação de acordo com a seguinte figura.
- Em 2 L / 2 N, ligue o cabo à tomada de ligação de acordo com a seguinte figura.
- Observe as cores dos cabos.
- BN: castanho
- BU: azul
- GN/YE: amarelo e verde
- BK: preto
- GY: cinzento
- Se necessário, instale as pontes de cobre fornecidas, de acordo com o esquema de ligações.
- Ligue os cabos e, em seguida, aperte os parafusos na tomada de ligação.
- No caso de uma ligação 1N ou 2L / 2N , de acordo com o esquema de ligações, 1 corresponde ao motor do ventilador.
- No caso de uma ligação 2N / 3N a fase L1 (cinzento) corresponde ao motor do ventilador.
Fixar o cabo na tomada de ligação
- Fixe o cabo de rede com o alívio de tensão.
- Aperte o parafuso na posição correta.
- Não utilize uma aparafusadora a bateria.
- Para facilitar o efeito da tomada de ligação, arrume os cabos no centro da tomada de ligação.
- Feche a tampa da caixa de ligação.
Indicações sobre a tubagem de exaustão
O fabricante do aparelho não se responsabiliza por reclamações que resultem da disposição do tubo.
- Use um tubo de saída de ar curto e reto, com um diâmetro de grande dimensão.
- Tubos de saída de ar longos e rugosos, com muitas curvas ou de diâmetros reduzidos, reduzem a potência de ventilação e aumentam o ruído do ventilador. Use um tubo de saída de ar de material não inflamável.
- Para fazer o retorno do condensado, monte o tubo de saída de ar com uma inclinação de 1° a partir do aparelho.
Canais planos
Utilize canais planos cuja secção transversal interior corresponda ao diâmetro dos tubos circulares:
O diâmetro de 150 mm corresponde a aprox. 177 cm². - Se os diâmetros dos tubos diferirem, devem ser aplicadas tiras de vedação. - Não use canais planos com desvios acentuados.
Tubos circulares
Utilizar tubos circulares com um diâmetro interior de 150 mm.
Indicações sobre o funcionamento em saída de ar
Para o modo de funcionamento em saída de ar, deve ser montada uma tampa anti-retorno.
Notas
- Se o aparelho não for fornecido com uma tampa anti-retorno, poderá adquirir-se uma no comércio especializado.
- Se a saída de ar for encaminhada através da parede exterior, deve ser realizada uma conduta telescópica.
Verificar o móvel
- Verifique se o móvel de encastrar está na horizontal e possui capacidade de energia suficiente.
O peso máximo do aparelho é de aprox. 25 kg. A bancada de trabalho, na qual monta o aparelho, deve resistir a cargas de aprox. 60 kg.
- Certifique-se de que a estabilidade do móvel de encastrar se encontra garantida, mesmo antes dos trabalhos de corte.
- Assegure a sustentabilidade e a estabilidade através de subestruturas adequadas, em especial, no caso de bancadas finas.
- Considere o peso do aparelho, inclusive, carga adicional.
- Utilize material de reforço resistente ao calor e à humidade.
- Certificar-se de que o móvel encastrável é resistente ao calor até 90°C.
- Não instale por baixo outros aparelhos, p. ex., fornos, frigoríficos, máquinas de lavar loiça ou máquinas de lavar roupa.
- Verifique o nivelamento do aparelho na abertura de encastre apenas antes da instalação.
- Pode escolher livremente a distância a um armário superior. Ao fazê-lo, considerar sempre a acessibilidade e a ergonomia durante a utilização da placa.
Preparar o móvel
Requisito: Os móveis de encastrar resistem a uma temperatura de até 90°C
→ Fig. 18
- Marque o recorte do móvel de acordo com o esboço de encastramento.
- Faça quatro furos com um diâmetro de 6 mm. → Fig. 23
- Certifique-se de que o ângulo da superfície cortada relativamente à bancada de trabalho é de 90° . → Fig. 23
Se a montagem for realizada por cima de uma gaveta, respeite as distâncias mínimas.
- Respeite as distâncias mínimas para o recipiente de transvazamento com o aparelho montado.
→ Fig.
- Observe a posição do recipiente de transvazamento.
→ Fig.
Prepare o móvel para o modo de funcionamento em recirculação de ar.
Notas
- Não recomendamos qualquer instalação numa parede exterior sem isolamento térmico ou por cima de um piso frio (μ ≥ 0,5 W/m² °C).
- Não ligar o lado de evacuação diretamente a outros aparelhos sem divisórias. Se não puder instalar divisórias, consulte Outros modos de instalação.
- Na combinação com o adaptador para o nicho na parede traseira, observe as respetivas medidas. → Fig. 24
- Meça a espessura da bancada. Transfira a medida para a matriz e trace uma LINHA correspondente.
→ Fig. 25
- Corte na matriz, ao longo da LINHA traçada da espessura da bancada A, da LINHA central de corte B e da LINHA de referência relativamente à saída de ar interior C.
- Marque o centro do nicho na bancada como LINHA central na parede traseira do móvel.
→ Fig. 26
- Alinhe a matriz na LINHA central da parede traseira do móvel e na aresta inferior da superfície de trabalho.
- Crie o nicho na parede traseira de acordo com a matriz.
- Depois de proceder aos trabalhos de recorte, remover as aparas.
- Sele as superfícies de corte de modo a que resistam a temperaturas elevadas e sejam impermeáveis.
→Fig.28
Ventilação
- No modo de funcionamento em recirculação de ar, estabeleça uma saída de ar no rodapé do móvel.
- Faça um corte transversal mínimo da saída de ar de aprox. 400 cm².
- Para fazer a corrente de ar e o ruído reduzidos, fazer uma abertura de saída no rodapé tão grande quanto possível.
- Fazer a abertura de saída, encurtando os rodapés ou utilizando grelhas de ventilação ou bases de lamelas adequadas.
- Para garantir um funcionamento correto do aparelho, é necessário ventilar a placa de cozinhar adequadamente através de uma saída de ar com um corte transversal mínimo de 200 cm² no armário inferior.
Montar aparelho com modo de funcionamento em recirculação de ar com adaptador
Fixar o vedante no adaptador
Fixe o vedante no adaptador a, no máx., 5 mm da aresta.
→Fig.27
Aplicar o adaptador
- Limpe e desengordure a superfície de colagem em torno do nicho na parede traseira do móvel.
- Insira o adaptador na abertura de saída, no lado de TRS da placa de cozinhar. → Fig. 28
- Remova a proteção da fita adesiva do adaptador. → Fig. 29
- Garantir que o cabo de ligação está ligado ao aparelho.
- Coloque o aparelho cuidadosamente no recorte da bancada de trabalho. → Fig. 30
Fixar o adaptador
- Segure o adaptador pelo centro fornecido e pressione os elementos laterais fornecidos contra a parede traseira do móvel no armário inferior e cole-os.
→ Fig. 31
Preparar o móvel para o modo de funcionamento em recirculação de ar
- Se necessário, remova a parede traseira do móvel.
- Na combinação com a curva de condução plana para o nicho na parede traseira, respeite as respetivas medidas.
→ Fig. 33
- No modo de funcionamento em recirculação de ar, estabeleça uma saída de ar no rodapé do móvel.
- Faça um corte transversal mínimo da saída de ar de aprox. 400 cm².
- Para fazer a corrente de ar e o ruído reduzidos, para uma abertura de saída no rodapé tão grande quanto possível.
- Fazer a abertura de saída, encurtando os rodapés ou utilizando grelhas de ventilação ou bases de lamelas adequadas.
- Para garantir um funcionamento correto do aparelho, é necessário ventilar a placa de cozinhar adequadamente através de uma saída de ar com um corte transversal mínimo de 200 cm² no armário inferior.
- Depois de proceder aos trabalhos de recorte, remover as aparas.
- Sele as superfícies de corte de modo a que resistam a temperaturas elevadas e sejam impermeáveis.
→ Fig. 28
Montar o aparelho para o funcionamento em recirculação de ar com conduta de recirculação de ar.
- No modo de funcionamento em recirculação de ar utilize o vedante, a conduta de recirculação de ar, o difusor e os filtros de odores.
- Observe as medidas para os diferentes cotovelos de canal plano. → Página 42
Fixar o vedante
Fixe o vedante fornecido na curva de conduita plana, no máximo, a 5 mm do bordo.
Colocar a curva de conduita plana
Insira a curva de conduita plana na abertura de saída no lado de TRS do aparelho.
- Garantir que o cabo de ligação está ligado ao aparelho.
- Coloque o aparelho cuidadosamente no recorte da bancada de trabalho.
Instalar a tubagem entre o aparelho e o difusor
- Una os componentes da conduita de recirculação de ar entre si.
- Fixe os conectores de condutas retangulares planas engatando-os.
- Para garantir uma fixação adicional, aparafuse os conectores de condutas retangulares planas com 4 parafusos para plásticos PT 4 x 8 mm.
- Una a conduita de recirculação de ar ao cotovelo de conduita plana no lado de TRS da placa de cozinhar. -> Fig. 38
- Una o difusor à conduta de recirculação de ar. → Fig. 39
Preparar o móvel para o modo de funcionamento em recirculação de ar
- Se necessário, remova a parede traseira do móvel.
- Na combinação com uma curva de conduta plana para o nicho na parede traseira, observe as respetivas medidas. → Fig. 40
- Depois de proceder aos trabalhos de recorte, remova as aparas.
- Sele as superfícies de corte de modo a que resistam a temperaturas elevadas e sejam impermeáveis. → Fig. 41
Montar o aparelho para o modo de funcionamento em saída de ar
- No modo de funcionamento em saída de ar, utilize o vedante e os filtros acústicos.
- Observar as indentações sobre a tubagem de exaustão. → Página 44
Fixar o vedante
Fixe o vedante fornecido na curva de conduta plana, no máximo, a 5 mm do bordo. → Fig. 34
Instalar a tubagem
- Insira a curva de conduta plana na abertura de saída no lado de TRS do aparelho. → Fig. 35
- Se necessário, instale os elementos da tubagem.
- Garantir que o cabo de ligação está ligado ao aparelho.
- Coloque o aparelho cuidadosamente no recorte da bancada de trabalho. → Fig. 36
Estabelecer a ligação de saída de ar
- Fixe o tubo de saída de ar no cotovelo de canal plano.
- Estabeleça a ligação à abertura da saída de ar.
- Vede convenientemente os pontos de ligação.
Colocar o filtro
Nota: No modo de funcionamento em recirculação de ar, coloque os filtros de odores. No modo de funcionamento em saída de ar, coloque os filtros acústicos.
- Respeite o sentido do fluxo de ar dos filtros.
- Coloque dois dos filtros, dos lados esquerdo e direito, no aparelho e empurre-os para a frente. → Fig. 42
- Coloque os outros filtros, dos lados esquerdo e direito, no aparelho. → Fig. 43
Colocar o filtro de gorduras
- Coloque o filtro de gorduras. → Fig. 44
Efetuar a ligação elétrica
- Observe os dados de ligação na placa de características.
- Em 3 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 45
- Em 2 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 46
- Em 1 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 47
- Em 2 L/2 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 43
- Observe as cores dos cabos.
- BN: castanho
- BU: azul
- GN/YE: amarelo e verde
- BK: preto
- GY: cinzento
- Dependendo do tipo de ligação, deve, se necessário, solicitar ponteiras que são fornecidas de fábrica.
- Utilize uma ponteira para, em caso de necessidade, unir dois cabos.
- Encurte os fios.
- Remova o isolamento.
Verificar o funcionamento.
- Ligue o aparelho.
- Se acender 480 Eos parefo no nao se encontrar corretamente ligado. → "Verificar e corrigir a ligação elétrica", Página 46
- Se não surgir qualquer falha no visor do aparelho, verifique o funcionamento da ventilação com base no manual de instruções.
Verificar e corrigir a ligação elétrica.
- Desligue o aparelho da ligação de corrente.
- Verifique se a ligação no aparelho e a ligação da estrutura correspondem ao esquema de ligações nestas instruções de montagem. → "Preparar a ligação elétrica", Página 43 → "Efetuar a ligação elétrica", Página 46
- Em 3 N, observe a seguinte figura. → Fig. 49
- Em 2 N, observe a seguinte figura. → Fig. 50
- Em 1 N, observe a seguinte figura. → Fig. 51
Mudar a indentação para o modo de funcionamento em saída de ar
- Se necessário, para o modo de funcionamento em saída de ar, mude a indentação do comando eletrónico nas regulações base.
- Observe o capítulo Regulações base nas instruções de serviços.
Desmontar o aparelho ATENÇÃO!
As ferramentas podem danificar a moldura do aparelho.
- Não retire o aparelho por cima.
- Desligue o aparelho da fonte de alimentação.
- Remova a conduta de extração de ar ou solte as ligações de recirculação de ar.
- Pressione por baixo para retirar o aparelho.
