Τύπος προϊόντος	Ενσωματωμένη εστία υγραερίου
Μάρκα	Franke
Μοντέλο	FHSM 905 4G DCL C OA
Αριθμός καυστήρων	5 (1 διπλό στεφάνι, 1 ταχύς, 2 ημι-ταχείς, 1 βοηθητικός)
Πηγή θερμότητας	Αέριο
Κατηγορία αερίου	II 2H3+ (Φυσικό αέριο G20 και υγραέριο G30/G31)
Ηλεκτρική τροφοδοσία	220-240 V, 50-60 Hz, 0,6 W
Συνολικές διαστάσεις (Μ x Β)	880 x 510 mm
Διαστάσεις εντοιχισμού (Μ x Β)	840 x 480 mm
Ύψος εντοιχισμού	40 mm
Καθαρό βάρος	14 έως 15,7 kg (ανάλογα με το φινίρισμα)
Ονομαστική συνολική ισχύς αερίου	10,8 kW
Ονομαστική συνολική παροχή G20	1,028 m³/h
Ονομαστική συνολική παροχή G30/G31	785 g/h
Ανάφλεξη	Ενσωματωμένη ηλεκτρική (περιστροφικός διακόπτης με συγκράτηση)
Ασφάλεια	Θερμοστοιχείο ασφαλείας (αυτόματη διακοπή αερίου σε περίπτωση σβησίματος φλόγας)
Υλικό	Πλάκα από ανοξείδωτο χάλυβα ή εμαγιέ ανάλογα με την έκδοση
Σχάρες	Χυτοσίδηρος ή ατσάλι, με λαστιχένια πόδια
Καθαρισμός	Οι σχάρες, τα καλύμματα και οι διαχυτές πλένονται με σαπουνόνερο (όχι σε πλυντήριο πιάτων)
Εγκατάσταση	Κλάση 3, τύπος Υ, απαιτεί πάγκο εργασίας πάχους 40 mm
Ανταλλακτικά	Ακροφύσια, κουμπιά, σχάρες, καπάκια, διαχυτές
Επισκευασιμότητα	Συντήρηση μόνο από εξουσιοδοτημένο σέρβις Franke
Εγγύηση	Συμβουλευτείτε τους γενικούς όρους εγγύησης της Franke

Συχνές ερωτήσεις - FHSM 905 4G DCL C OA FRANKE

Πώς ανάβω έναν καυστήρα;

Πατήστε και γυρίστε το αντίστοιχο κουμπί στη θέση ανάφλεξης (σύμβολο φλόγας). Κρατήστε το πατημένο για 3-4 δευτερόλεπτα για να γίνει η ανάφλεξη και να ζεσταθεί το θερμοστοιχείο. Αφήστε το και ρυθμίστε τη φλόγα.

Τι να κάνω αν ένας καυστήρας δεν ανάβει;

Ελέγξτε ότι η παροχή αερίου και ηλεκτρικού είναι ενεργές, ότι η βάνα αερίου είναι ανοιχτή, ότι τα ανοίγματα του καυστήρα δεν είναι φραγμένα, και ότι όλα τα μέρη έχουν τοποθετηθεί σωστά. Αν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις.

Πώς μετατρέπω την εστία για χρήση υγραερίου;

Η εργασία πρέπει να γίνει από εξειδικευμένο τεχνικό. Αντικαταστήστε τα ακροφύσια με αυτά που είναι κατάλληλα για υγραέριο (παρέχονται ή παραγγέλνονται) και ρυθμίστε τη βίδα ελάχιστης φλόγας στο μέγιστο. Το αυτοκόλλητο μετατροπής πρέπει να τοποθετηθεί στην πινακίδα στοιχείων.

Ποιοι τύποι αερίου είναι συμβατοί;

Αυτή η εστία είναι ρυθμιζόμενη για φυσικό αέριο (G20) και υγραέριο (G30 βουτάνιο ή G31 προπάνιο). Είναι κατηγορίας II 2H3+. Η εργοστασιακή ρύθμιση είναι για φυσικό αέριο.

Πώς καθαρίζω τους καυστήρες;

Αφαιρέστε τις σχάρες, τα καλύμματα και τους διαχυτές. Πλύντε τα με ζεστό σαπουνόνερο με μαλακό σφουγγάρι. Στεγνώστε τα καλά πριν τα επανατοποθετήσετε. Μην τα πλένετε στο πλυντήριο πιάτων και μη χρησιμοποιείτε λειαντικά προϊόντα.

Τι να κάνω σε περίπτωση τυχαίας σβησίματος της φλόγας;

Κλείστε αμέσως το κουμπί ελέγχου του καυστήρα και μην επιχειρήσετε να τον ανάψετε ξανά για τουλάχιστον 1 λεπτό. Το θερμοστοιχείο ασφαλείας διακόπτει αυτόματα την παροχή αερίου μετά από περίπου 30 δευτερόλεπτα.

Ποια είναι η ελάχιστη απόσταση μεταξύ της εστίας και των τοίχων;

Τηρήστε τουλάχιστον 150 mm από τους πλευρικούς τοίχους, 50 mm από τον πίσω τοίχο και 700 mm από τα ντουλάπια που βρίσκονται από πάνω. Αυτές οι αποστάσεις είναι απαραίτητες για την αποφυγή κινδύνων πυρκαγιάς.

Μπορώ να εγκαταστήσω την εστία πάνω από φούρνο;

Ναι, αλλά βεβαιωθείτε ότι έχει εγκατασταθεί διαχωριστικό αν ο φούρνος δεν είναι ενσωματωμένος. Ο σωλήνας αερίου δεν πρέπει να έρχεται σε επαφή με τα ζεστά τοιχώματα του φούρνου. Συμβουλευτείτε τις οδηγίες εγκατάστασης.

Πώς μπορώ να προμηθευτώ ανταλλακτικά ή επισκευή;

Επικοινωνήστε με την εξυπηρέτηση πελατών Franke μέσω της ιστοσελίδας www.franke.com. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά. Δώστε το μοντέλο (FHSM 905 4G DCL C OA) και τον αριθμό σειράς στο αίτημά σας.

Τι να κάνω αν η εστία δεν λειτουργεί καθόλου;

Ελέγξτε ότι η ηλεκτρική τροφοδοσία είναι συνδεδεμένη και ότι ο διακόπτης δεν έχει πέσει. Βεβαιωθείτε ότι η βάνα παροχής αερίου είναι ανοιχτή. Αν το πρόβλημα επιμένει μετά από αυτούς τους ελέγχους, επικοινωνήστε με το σέρβις Franke.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FHSM 905 4G DCL C OA FRANKE

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Σε αυτό το εγχειρίδιο και στη συσκευή σας παρέχουμε πολύ σημαντικά μηνύματα ασφαλείας. Να διαβάζετε πάντα και να τηρείτε τα μηνύματα ασφαλείας. Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι πληροφορίες είναι σωστές τη στιγμή της έκδοσης.

Παιδιά 8 ετών και άνω, καθώς και άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες, ή με περιορισμένη εμπειρία ή γνώσεις, δεν επιτρέπεται να χρησιμοποιούν ή να καθαρίζουν τη συσκευή, εκτός αν επιβλέπονται και καθοδηγούνται από άτομο υπεύθυνο για την ασφάλειά τους. Παιδιά κάτω των 8 ετών δεν επιτρέπεται να χρησιμοποιούν ή να καθαρίζουν τη συσκευή ακόμα κι αν επιβλέπονται. Τα παιδιά θα πρέπει να επιβλέπονται, ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

! Κίνδυνος Τραυματισμού!

Αυτή η συσκευή δεν είναι παιχνίδι. Κρατήστε τα παιδιά και τα κατοικίδια ζώα μακριά από τη συσκευή και τα υλικά συσκευασίας, καθώς μπορεί να είναι επικίνδυνα, αν δεν τα κατανοούν. Μην αφήνετε παιδιά κοντά στη συσκευή χωρίς επίβλεψη. Μην αφήνετε παιδιά να παίζουν με τη συσκευή.

! Κίνδυνος εγκαύματος!

Η συσκευή θερμαίνεται κατά τη χρήση της. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε την εστία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα προστατευτικά μπορεί να ζεσταθούν κατά τη χρήση. Κρατήστε τα μακριά από τα μικρά παιδιά.

Βεβαιωθείτε ότι υπάρχει συμβατότητα μεταξύ του τύπου και της παροχής του αερίου με τις προδιαγραφές της συσκευής. Η εστία αναπτύχθηκε

αποκλειστικά και μόνο για μη επαγγελματική και μόνο για οικιακή χρήση.

Ο τύπος αερίου για τον οποίο έχει σχεδιαστεί η συσκευή καθορίζεται στην πινακίδα στοιχείων στην κάτω πλευρά του προϊόντος. Πριν την εγκατάσταση βεβαιωθείτε ότι οι τοπικές συνθήκες διανομής (είδος του αερίου και πίεση του αερίου) και η προμήθεια της συσκευής είναι συμβατές. Αυτή η συσκευή δεν συνδέεται με συσκευή εκκένωσης προϊόντων καύσης. Θα εγκατασταθεί σύμφωνα με τους τρέχοντες κανονισμούς εγκατάστασης. Θα δοθεί ιδιαίτερη προσοχή στις σχετικές απαιτήσεις που αφορούν τον εξαερισμό. Οι συνθήκες προσαρμογής για αυτήν τη συσκευή αναγράφονται στην ετικέτα (ή στην πινακίδα στοιχείων). Δώστε ιδιαίτερη προσοχή στους κανονισμούς που εφαρμόζονται σχετικά με τον εξαερισμό. Μετά τη χρήση, απενεργοποιήστε την εστία χρησιμοποιώντας τα πλήκτρα ελέγχου. Αν η συσκευή διαθέτει καπάκι, βεβαιωθείτε ότι οι εστίες έχουν κρυώσει αρκετά πριν το κλείσετε.

Κίνδυνος ηλεκτροπληξίας εξαιτίας της διείσδυσης υγρού!

Η συσκευή περιλαμβάνει ηλεκτρικά εξαρτήματα.

Βεβαιωθείτε ότι δεν εισέρχεται υγρό στο εσωτερικό της συσκευής. Μην χρησιμοποιείτε ατμό ή νερό υπό πίεση για να καθαρίσετε τη συσκευή. Αν οι φλόγες του καυστήρα σβήσουν κατά λάθος, απενεργοποιήστε το χειριστήριο του καυστήρα και περιμένετε να επαναφέρετε τον καυστήρα για τουλάχιστον 1 λεπτό. Η συσκευή δεν πρέπει να λειτουργεί για περισσότερα από 15 δευτερόλεπτα. Αν μετά από 15 δευτερόλεπτα ο καυστήρας δεν έχει ανάψει, διακόψτε τη λειτουργία της συσκευής και ανοίξτε την πόρτα του θαλάμου ή/και περιμένετε τουλάχιστον 1 λεπτό πριν προσπαθήσετε ξανά να ανάψετε τον καυστήρα. Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί με τρόπο ώστε να επιτρέπει την αποσύνδεση από την παροχή ρεύματος, με απόσταση ανοίγματος επαφής (3 mm) που εξασφαλίζει πλήρη αποσύνδεση σε συνθήκες υπέρτασης κατηγορίας III.

Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σε σύστημα γείωσης που συμμορφώνεται με τους ισχύοντες κανονισμούς.

ΠΡΟΣΟΧΗ: Η χρήση της

συσκευής αερίου για μαγείρεμα παράγει θερμότητα, υγρασία και προϊόντα καύσης στο χώρο όπου εγκαθίσταται.

Βεβαιωθείτε ότι η κουζίνα εξαερίζεται καλά, ειδικά κατά τη χρήση της συσκευής: Διατηρείτε τα ανοίγματα φυσικού εξαερισμού ανοικτά ή εγκαταστήστε μια συσκευή μηχανικού εξαερισμού (μηχανικός απορροφητήρας). Μην χρησιμοποιείτε τη συσκευή με εσωτερικό χρονοδιακόπτη ή εξωτερικό σύστημα τηλεχειρισμού.

ΠΡΟΣΟΧΗ: Η διαδικασία

μαγειρέματος πρέπει να επιτηρείται. Μια βραχυπρόθεσμη διαδικασία μαγειρέματος πρέπει να επιτηρείται αδιάλειπτα.

Μην χρησιμοποιείτε ατμοκαθαριστές ή συσκευές υψηλής πίεσης.

Σημείωση: Μην χρησιμοποιείτε σφουγγαράκια για τριψιμό, ατσαλόσυρμα, υδροχλωρικό οξύ ή άλλα προϊόντα

που θα μπορούσαν να γρατζουνίσουν ή να σημαδέψουν την επιφάνεια.

Σημείωση: Μην χρησιμοποιείτε αιχμηρά αντικείμενα, καθώς θα μπορούσαν να προκαλέσουν ζημία στη σφράγιση ανάμεσα στο γείσο και τον πάγκο της κουζίνας. Βεβαιωθείτε ότι οι ζώνες εξόδου αερίου είναι εντελώς καθαρές. Οι οδηγίες που περιέχονται στο παρόν εγχειρίδιο ισχύουν μόνο αν επάνω στη συσκευή υπάρχουν τα αρχικά της χώρας. Αν τα αρχικά δεν υπάρχουν επάνω στη συσκευή, πρέπει να ανατρέξετε στις τεχνικές οδηγίες που θα περιέχουν τις απαραίτητες πληροφορίες σχετικά με την τροποποίηση της συσκευής για τις συνθήκες χρήσης στη χώρα.

Κίνδυνος πυρκαγιάς!

Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Ανεπίβλεπτο ή αυτόματο μαγείρεμα σε εστίες με λίπη ή λάδι μπορεί να γίνει επικίνδυνο και να προκαλέσει πυρκαγιά. Το καυτό λάδι αναφλέγεται εύκολα.

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

Θεη Ετία Θρομασική		Ioχύς G20	Ακροφύσα Εγχυασης G20 20 mbar	Ονομασική Μιχύς G30	Ονομασική Μιχύς G31	Ακροφύσα Εγχυασης G30 / G31 28-30/37 mbar	Ονομασική Μιχύς (kW)	Μειμενη Εγχυαση (kW)
4 DC 0,315 1,35				240 240 0,91 3,3 *218 *218 *0,85 *3				2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Πεοη (mbar)	ελάχ.	17		20	25
	ονομ	20		28-30	37
	μέγ.	25		35	45
ΤύΝΟς αερίου		G20 φυσικό σερίο			LPG G30 Bourtavio G31 Προπάνο		κατηγ. 2H3+

*ΟΛΑ ΤΑ ΜΟΝΤΕΛΑ FHMA

ΔIAMOPΦΩEH TQN MONTEΛΩN
Movéλo	αp.	αp.	αp.	αp.	αp.	Πηγι	Συνολικι	Συνολικι	Δαπαρμενος	Συνολικι	Συνολικι
	AUX	SR	R	DC	καωτήρων	θερμότη-τας	ονομαστήκη	ονομαστήκη	αερας	εγκατεθημένη	εγκατεθημένη
							ιχύς G20(m3/h)	ιχύςG30/G31(g/h)	γα Μγκαστήκη	ονομαστήκη	ιχύς αερίου(LPW)(kW)
FHSM 6044G	1	2	1		4	AEPIO	0,713	545	15	7,5	7,5
FHSM 6043G DC	1	2		1	4	AEPIO	0,742	567	15,6	7,8	7,8
FHSM 7554G DC	1	2	1	1	5	AEPIO	1,028	785	21,6	10,8	10,8
FHSM 9054G DCL	1	2	1	1	5	AEPIO	1,028	785	21,6	10,8	10,8
FHMA 6043G DC	1	2		1	4	AEPIO	0,742	545	15,6	7,8	7,5
FHMA 7554G DC	1	2	1	1	5	AEPIO	1,028	764	21,6	10,8	10,5
FHMA 7554G DCL	1	2	1	1	5	AEPIO	1,028	764	21,6	10,8	10,5
FHMA9054G DCL	1	2	1	1	5	AEPIO	1,028	764	21,6	10,8	10,5

DC = Διπλή στεφάνη SR = Ημιργκόρ R = Γκόρ AUX = Βοηθηκό C = Χυτοσίδηρος E = Εμαγέ Ραδιόσυχνο=220-240V; συχνότητα ραδιοσυχνο=50-60Hz; ισχύς/ρεύμα=0,6Watt

ΕΓΚΑΤΑΣΤΑΣΗ

Η εγκατάσταση και η ηλεκτρική σύνδεση/σύνδεση αερίου πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο και αδειοδοτημένο προσωπικό. Ο κατασκευαστής δεν φέρει ευθύνη για τραυματισμό προσώπων ή υλικές ζημιές λόγω συμμόρφωσης με αυτές τις διατάξεις. Η σύνδεση με την παροχή αερίου πρέπει να συμμορφώνεται με τους κανονισμούς του κράτους στη χώρα κατά την εγκατάσταση. Βεβαιωθείτε ότι η συσκευή συνδέεται άμεσα στην κεντρική παροχή. Βεβαιωθείτε ότι δεν χρησιμοποιούνται προσαρμογείς, πλίνθοι και καλώδια προέκτασης για τη σύνδεση της συσκευής.

Σημαντικό: Οι Μουγκεκριμένες Συσκευές είναι τύπου (Y) αναφορικά με το βαθμό προστασίας έναντι κινδύνων πυρκαγιάς. Η ελάχιστη απόσταση του άκρου της συσκευής είναι 150 mm από τον πλευρικό τοίχο, 50 mm από τον πίσω τοίχο και 700 mm από τα ντουλάπια πάνω από αυτό. Η συσκευή σωστήνεται να εντοιχιστεί σε πάγκους κουζίνας πάχους 40 mm. Επιπλέον, αν οι διαστάσεις διαφέρουν, οι απαραίτητες τροποποιήσεις θα πρέπει να πραγματοποιηθούν από τον τεχνικό.

Σημείωση: Εάν τοποθετηθεί απορροφητήρας πάνω από τη συσκευή, για την απόσταση που πρέπει να τηρηθεί, ανατρέξτε στις οδηγίες συναρμολόγησης του απορροφητήρα.

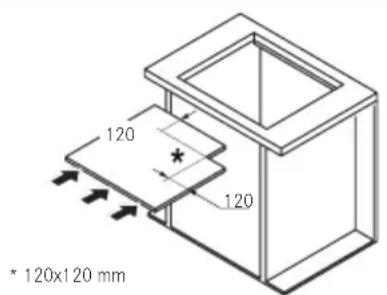

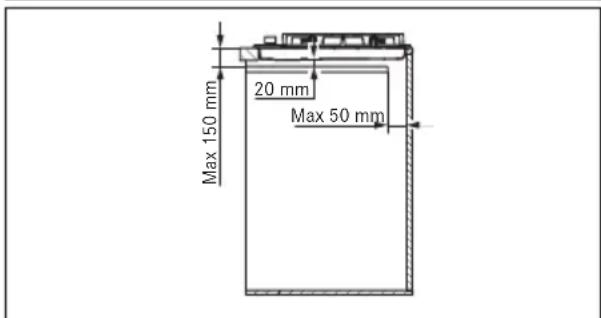

ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ (ΜΜ)

A=590/730/880 B=50 C=400 D=700

Αν η συσκευή δεν εγκατασταθεί πριν από ένα φούρνο: αν η συσκευή δεν εγκατασταθεί πριν από ένα φούρνο:

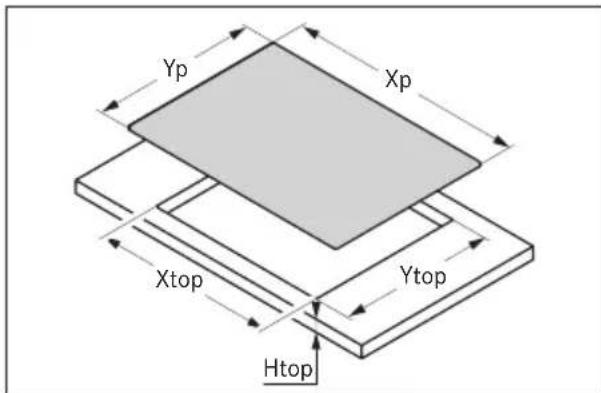

Διαδικασία εγκατάστασης

Η συσκευή ολοκληρώνεται στο χώρο εντοιχισμού με τα παρεχόμενα αγκίστρια και βίδες.

Μετά την εγκατάσταση της συσκευής, βεβαιωθείτε ότι υπάρχει ελεύθερη πρόσβαση στα στοιχεία στερέωσης πίσω και πάνω. Προετοιμάστε το άνοιγμα στον πάγκο της κουζίνας σύμφωνα με τις διαστάσεις που υποδεικνύονται. Βεβαιωθείτε ότι συμμορφώνεστε με τις διαστάσεις που υποδεικνύονται.

Movτελo Xp Yp X
			top	Y top	H top
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Εφαρμόστε την ανανεωτική λωρίδα γύρω από ανοίγματα και τοποθετήστε την επάνω. Στερεώστε τη συσκευή με βίδες και άγκιστρα. Αφαιρέστε τυχόν περισσεία ανανεωτικής λωρίδας.

Σύνδεση με την παροχή αερίου

Σύμφωνα με την οικεία και την προκήρυξη αερίου ουσιώδη για τους ισχύοντες κανονισμούς, μπορεί αυτού έχει βασισθεί είναι ορισμένη να χρησιμοποιείται για το συγκριμένο τύπο αερίου. Διαφορετικά, κατά τις ευρείες που προγράφονται στην παράγραφο «Αντικατάσταση μηχανής». Για υγρό αέριο, χρησιμοποιήστε ρυθμιστή πίεσης σύμφωνα με τους ισχύοντες κανονισμούς.

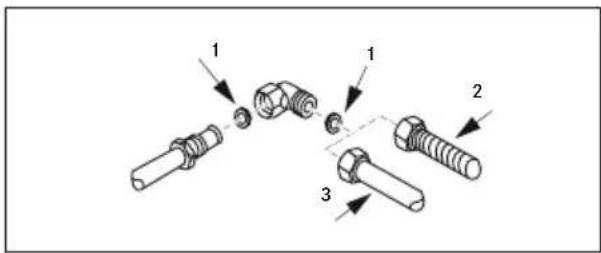

Η ουσία με την προκήρυξη μπορεί να γίνει με δύο τρόπους:

Α. Σύνδεση στην εστία αερίου χρησιμοποιώντας άκαμπτο χάλκινο σωλήνα διαμέτρου 12 mm (3). Για να διασφαλίσετε καλή σφράγιση, χρησιμοποιήστε το ελαστομερικό παρέμβυσμα που παρέχεται ως αξεσουάρ (1). Β. Σύνδεση στην εστία χρησιμοποιώντας εύκαμπτο χαλύβδινο σωλήνα σύνδεσης επιφάνειας (2). Επίσης σε αυτήν την περίπτωση, για να διασφαλίσετε καλή σφράγιση, χρησιμοποιήστε το παρέμβυσμα που παρέχεται ως αξεσουάρ (1). Το μέγιστο μήκος του εύκαμπτου σωλήνα είναι 2 μέτρα.

Σημαντικό: Εάν χρησιμοποιείτε ένας εύκαμπτος σωλήνας από ανοξείδωτο χάλυβα, πρέπει να τοποθετηθεί έτσι ώστε να μην ασκεί κανένα κίνδυνο προς τους επισκέπτες. Πρέπει να διέρχεται από μια περιοχή όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατόν να ελέγχει όλο του το μήκος.

Μετά την ανάφλεξη, ελέγξτε τους καυστήρες και ψύξτε τους χοίροτροχούς με ελαχίστη και μεγίστη θέση για να ελέγξετε τη σταθερότητα της φλόγας. Αφού πραγματοποιηθεί η σύνδεση, χρησιμοποιήστε απανωτά για να ελέγξετε για διαρροές.

Για το Ηνωμένο Βασίλειο, τη Βόρεια Ιρλανδία και την Αποκρία της Ιρλανδίας.

Ηλεκτρική σύνδεση

Η εστία εργαστηρίου της FRANKE παρέχεται με καλώδιο τροφοδοσίας ρεύματος 3 πόλων με γραμμικά άκρα.

Επιβεβαιώστε τα ακόλουθα:

Όταν τα χαρακτηριστικά της ηλεκτρικής εγκατάστασης του οικισμού (τάση, ένταση και ρεύμα) είναι συμβατά με εκείνα της εστίας FRANKE που διαθέτετε. Το βύσμα και η πρίζα είναι εύκολα προσβάσιμα και τοποθετούνται έτσι ώστε κανένα επικίνδυνο μέρος τους να μην είναι προσβάσιμο όταν εισάγετε ή αφαιρείτε την πρίζα. Χρησιμοποιείται καλώδιο τύπου 3×0,75 mm² H05RR-F για εστίες μόνο με υγραέριο κατά την εγκατάσταση του καλωδίου τροφοδοσίας ρεύματος. - Δεν έχουν συνδεθεί στην ίδια πρίζα δύο συσκευών. - Τηρούνται οι πολικότητες των ακροδεκτών (Μπλε = Ουδέτερος = (1) / Κίτρινο και Πράσινο = Γείωση = (2) / Καφέ = Φάση = (3)).

Προσαρμογή σε διαφορετικούς τύπους αερίου

Προσοχή: Αυτή η εργαία πρέπει να εκτελείται από εξειδικευμένο τεχνικό.

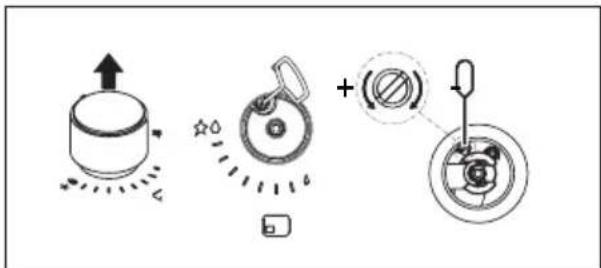

Προσαρμογή ελάχιστης λογικής

Αφαιρέστε το χεροτροχό, τοποθετήστε το εναλλακτικά στην Ταουκά και το καλύκι πρέπει να φτάσει στη βίδα ρύθμισης. Προσαρμόστε την ελάχιστη πλόγα ορίζοντας τη βίδα προσαρμογής εσωτερικά για μείωση της πλόγας και αριστερόστροφα για αύξηση. Το καταβάδι προσαρμογής παρέχεται ε τα αξεσουάρ.

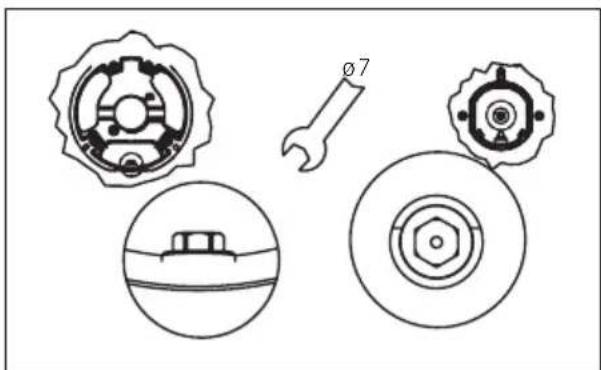

Αντικατάσταση ακροφυσίων ρύθμισης

Τα μπεκ δεν παρέχονται, πρέπει να ζητηθούν από την υπηρεσία εξυπηρέτησης πλατών.

Σημαντικό: όλες οι φιάλες είναι εργοστασιακά κατασκευασμένες για φυσικό αέριο (G20). Αν πρόκειται να χρησιμοποιηθεί διαφορετικός τύπος αερίου, αντικαταστήστε τα ακροφύσια έγχυσης με τον εξής τρόπο:

-Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας. -Ξεβιδώστε τα ακροφύσια έγχυσης και αντικαταστήστε τα με τα παρεχόμενα και κατάλληλα για την προκή αερίου, 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 -Επανατοποθετήστε τους διακόπτες, φλόγα, τα καπάκια και τις σχάρες. Οι εστίες αυτές δεν απαιτούν προσαρμογή.

Πρόσβαση στην εστία

Για να έχετε πρόσβαση στο τμήμα που περιέχει τα λειτουργικά μέρη, ακολουθήστε την εξής διαδικασία:

• Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας. -Αφαιρέστε τους ελικτές, τραβώντας τους από τους πείρους τους. -Αφαιρέστε τις βίδες που στερεώνουν τις εστίες στη συσκευή. -Ανασηκώστε την εστία.

Σημαντικό: Κατά μετατροπή της συσκευής για λειτουργία με διαφορετικό τύπο αερίου, τοποθετήστε αντίστοιχο αυτοκόλλητο (παρέχεται ως αξεσουάρ) στον ειδικό χώρο της πινακίδας τύπου. Για λειτουργία με υγραέριο (G30 ή G31), η βίδα προσαρμογής για ελάχιστη φλόγα πρέπει να βιδώνεται πλήρως μέχρι κάτω. Οι παρούσες συσκευές παρέχονται στην κατηγορία II 2H3+.

ΠΡΟΟΠΙΖΟΜΕΝΗ ΧΡΗΣΗ

ΠΡΟΣΟΧΗ: Αυτή η συσκευή προορίζεται αποκλειστικά για αέρα. Δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, όπως για θέρμανση χώρων.

Μην τραβάτε τη συσκευή ή το καλώδιο τροφοδοσίας ρεύματος για να τη βγάλετε από την πρίζα. Κλείστε την παροχή αερίου όταν η εστία δεν χρησιμοποιείται.

Κίνδυνος εγκαυμάτων!

Μην αγγίζετε τις σχάρες των εστιών κατά τη χρήση. Μην αγγίζετε τη συσκευή υγρά προϊόντα.

Ανάμματος εστιών

Η εστία ανάβει με τη βοήθεια των επιλογέων ελέγχου. Για να ανάψετε τις εστίες, ακολουθήστε τις παρακάτω οδηγίες:

• Πιέστε και στρέψτε τον επιθυμητό επιλογέα των εστιών αέριου καυσίμου και ελευθερώστε τον.
• Διατηρήστε τον επιλογέα πατημένο για 3-4 δευτερόλεπτα ώστε να επιτρέψετε στις στήλες να προωθήσουν το αέριο που απελευθερώνεται από την εστία και στο θερμοστοιχείο να ανάψει.
• Έπειτα, απελευθερώστε τον επιλογέα και, στρίβοντάς τον αριστερόστροφα, προσαρμόστε τη φλόγα ανάλογα με τις απαιτήσεις. Αν η φλόγα δεν παραμείνει αναμμένη, επαναλάβετε τη διαδικασία από το βήμα 1.

Εικονίδιο εστίας

Λειτουργία

Ανενεργοποίηση

Ελάχιστη φλόγα

Ανάφλεξη και ένωση φλόγας

Συμπυκνωμένος ατμός

Η εστία αποτελεί ιατρική συσκευή οικιακής χρήσης: οικιακή χρήση όπως ψυγείο, τηλεόραση ή άλλα σκεύη είναι φυσιολογική. Η εντύπωση προκαλεί ακόμα πιο χαρακτηριστικά οικιακά φαινόμενα. Σε αυτές τις περιπτώσεις, η συσκευή συνεχίζει να λειτουργεί άψογα και δεν δικαιολογούνται παράπονα. Η ασφάλεια είναι πάντα εξασφαλισμένη.

Eotia	Διάμετρος βάοῦς ελάχ,-μέγ. 0 (προτεῖνόμενη)
Διπλή στεφάνη 160 - 240 mm
Taxiδία 140 - 220 mm
Hμταχεία 140 - 200 mm
Βόηθητική 60 - 140 mm

Η χρήση σκευών μεγαλύτερων ή διαφορετικών από την ενδεδειγμένη μπορεί να προκαλέσει υπερθέρμανση στους καυστήρες και την επιφάνεια εργασίας, ενώ σε περιπτώσεις παρατεταμένης χρήσης κίνδυνος του καύματος (αν είναι από ανοξείδωτο υλικό).

Η Franke δεν αποδέχεται καμία ευθύνη για ζημιά που οφείλεται σε τέτοια χρήση. (Εικ. 1).

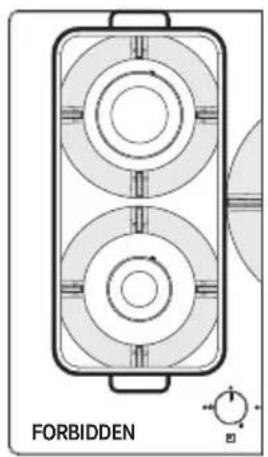

Μην τοποθετείτε το ίδιο σκεύος πάνω σε δύο εστίες. (Εικ.1) Μην τοποθετείτε ένα μόνο σκεύος, όπως κατσαρόλα ή τηγάνι, πάνω σε δύο εστίες που λειτουργούν ταυτόχρονα. (Εικ.1). Η εσφαλμένη χρήση των σκευών μπορεί να προκαλέσει ζημιά στην εστία: Μην τοποθετείτε τα σκεύη ανάποδα και μην τα θέρετε πάνω στην εστία. Αν χρησιμοποιείτε χαρτί κουζίνας ή αλουμινόχαρτο, πρέπει να είναι καθαρά και χωρίς κατσαρόλες και τηγάνια, μην τα χρησιμοποιείτε για περισσότερα από 20 λεπτά και, σε περίπτωση που το χαρτί διαρκεί μεγάλο χρονικό διάστημα, ρυθμίστε την εστία στη χαμηλότερη βαθμίδα. Δεν συνιστάται η χρήση διαχυτήρων θερμότητας, όπως ειδικών καλυμμάτων ή δακτυλίων.

ΠΡΟΣΟΧΗ: Η χρήση συγκεκριμένων τηγανιών ή σκευών μπορεί να προκαλέσει ελαφρά παραμόρφωση της επιφάνειας εργασίας. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη λειτουργία της συσκευής.

Εικ.1

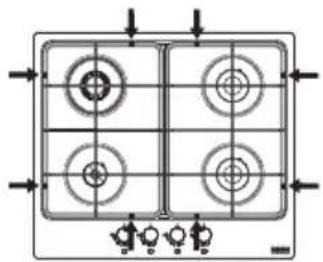

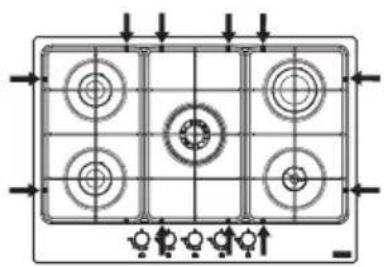

Σωστή θέση σχαρών

Φροντίστε να τοποθετήσετε τα ελαστικά πόδια στη σωστή θέση, όπως υποδεικνύεται από τα βέλη στις παρακάτω εικόνες:

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ

Κίνδυνος εγκαύματος!

Μην καθείτε την ουράνια και τα αέριοα μέχρι να κρυώσουν. Μην χρησιμοποιείς μόνο κοντά σε θερμή ουράνια.

Πριν από οποιοδήποτε καθάρισμα ή φροντίδα: Απενεργοποιήστε τη συσκευή.

Δείγματα του καταλόγου και ο κώδικας ή τα λειτουργικά στοιχεία της εστίας δεν πρέπει να καταναλώνονται.

Καθαρισμός της συσκευής

Καθαρίζετε τις επιφάνειες μετά από κάθε χρήση προς αποφυγή σχηματισμού καμένων υπολειμμάτων φαγητού. Για να καθαιρέσετε τα υπολείμματα φαγητού, χρησιμοποιήστε ένα μαλακό πανί ή σφουγγάρι με νερό. Συνιστούμε να χρησιμοποιείτε προστατευτικά γάντια καθαρισμού.

Απαιτείται να ακολουθείτε τις οδηγίες για την ασφαλή χρήση των συσκευών. Για την αποφυγή οξειδίων των επαφών, να θερμαίνετε τα εξαρτήματα τακτικά μετά από την κάθε χρήση. Χρησιμοποιήστε ένα σπρέι με αλκοόλη για να καθαρίσετε τις επαφές, τα καλώδια και τους διακόπτες των συσκευών, βεβαιώνοντας ότι στεγνώνουν πριν τη χρήση. Μην τα βάζετε σε νερό ή υγρό. Βεβαιωθείτε ότι όλες οι έξοδοι αέρα είναι ελεύθερες. Το φίλτρο των επαφών των συσκευών στο τέλος της λειτουργίας μπορεί να αλλάξει την προστασία πρώτου χρόνου εγγύησης της συσκευής.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΝΙΣΧΥΣΗ

Πριν από τις εργασίες συντήρησης, αποσυνδέστε τη συσκευή από την παροχή ρεύματος. Για οποιοδήποτε πρόβλημα λειτουργίας, επικοινωνήστε με εξουσιοδοτημένα κέντρα εξυπηρέτησης της Franke.

Βεβαιωθείτε ότι τα φθαρμένα καλώδια αντικαθίστανται μόνο από τον κατασκευαστή ή από την τεχνική υπηρεσία εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά.

Όταν επικοινωνείτε με το τμήμα τεχνικής εξυπηρέτησης πελατών, παρακαλούμε να έχετε τις ακόλουθες πληροφορίες: - Μοντέλο συσκευής (Art./Cod.) - Σειριακό αριθμό (S.N.)

Αυτές οι ιδιότητες αναγράφονται στον πίνακα στοιχείων, στο βιβλιάριο ή κάτω από την εστία. Αν η εστία δεν λειτουργεί σωστά, πριν καλέσετε το Κέντρο Τεχνικής Εξυπηρέτησης της Franke, ανατρέξτε στον Οδηγό Επίλυσης προβλημάτων για να προσδιορίσετε το πρόβλημα:

ΟΔΗΓΟΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Πώς να ελέγξετε το πρόβλημα:

Α

Η εστία δεν ανάβει, δεν παραμένει αναμμένη ή η φλόγα δεν ανάβει σταθερά

1 Η προσαγωγή αερίου ή ηλεκτρικού ρεύματος είναι σωστή 2 Η σωλήνωση προσαγωγής αερίου δεν είναι σωστή 3 Η επαναπροσαρμογή ή η βίδα του αέρα (μίγματος) έχει ρυθμιστεί 4 Τα ανοίγματα της εστίας δεν έχουν βρώμικα 5 Το άκρο του βύσματος δεν είναι βρώμικο 6 Όλα τα μέρη του καυστήρα δεν έχουν τοποθετηθεί σωστά 7 Δεν υπάρχουν ρεύματα αέρα κοντά στην εστία 8 Κατά το άναμμα του καυστήρα, το κουμπί δεν πατήθηκε αρκετά ώστε να ενεργοποιηθεί η διάταξη ασφαλείας (βλ. σελ. 81, "Ρυθμισμένη χρήση") 9 Τα ανοίγματα της εστίας δεν έχουν βρώμικα κοντά στο περιστόμιο 10 Η πίεση αερίου είναι σωστή

Β

Τα σκεύη (κατσαρόλες, τηγάνια, μπασίτες) δεν είναι κατάλληλα

11 Η κάτω επιφάνεια του δοχείου δεν είναι επίπεδη 12 Το δοχείο δεν είναι κεντραρισμένο στον καυστήρα 13 Οι φλόγες δεν έχουν αντιμετωπιστεί ή έχουν τοποθετηθεί

Αν έπειτα από τους παραπάνω ελέγχους, το πρόβλημα παραμένει, επικοινωνήστε με το πλησιέστερο Κέντρο Τεχνικής Εξυπηρέτησης της Franke.

ΑΝΟΠΟΙΗΣΗ

Συσκευασία

Όλα τα υλικά συσκευασίας [χαρτόνι, πλαστική μεμβράνη (PE) και πολυστυρένιο (EPS)] έχουν σημανθεί και πρέπει, αν είναι δυνατόν, να συλλέγονται για ανακύκλωση και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Αποσύνδεση

Αποσυνδέστε τη συσκευή από το δίκτυο. Σε περίπτωση βλάβης, αυτή πρέπει να πραγματοποιηθεί από εξειδικευμένο ηλεκτρολόγο.

Απόρριψη

Το σύμβολο στο προϊόν ή στη συσκευασία υποδεικνύει ότι αυτό δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα.

Απόρριψη της συσκευής, η οποία πρέπει να απορριφθεί, σε ειδικό σημείο συλλογής απορριμμάτων για ηλεκτρικές και ηλεκτρονικές συσκευές.

Σε συμμόρφωση με την Οδηγία 2012/19/ΕΕ σχετικά με τη μείωση των επικίνδυνων ουσιών που χρησιμοποιούνται σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό, και την απόρριψη αποβλήτων.

Η ενδεδειγμένη χωριστή συλλογή άχρηστων συσκευών για επακόλουθη ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη συμβάλλει στην αποφυγή ενός δυνητικά αρνητικού αντικτύπου στο περιβάλλον και την υγεία, ενώ διευκολύνει την ανακύκλωση υλικών που χρησιμοποιούνται στην κατασκευή συσκευών.

ΕΞΥΠΗΡΕΤΗΣΗ ΠΕΛΑΤΩΝ

Ανατρέξτε στη Διεύθυνση Εξυπηρέτησης Επικοινωνίας για τη Χώρα σας στην τελευταία σελίδα ή στην ιστοσελίδα www.franke.com
