FHSM 905 4G DCL C OA - Kuchenka FRANKE - Bezpłatna instrukcja obsługi

Typ produktu	Wbudowana płyta gazowa
Marka	Franke
Model	FHSM 905 4G DCL C OA
Liczba palników	5 (1 podwójny koronowy, 1 szybki, 2 półszybkie, 1 pomocniczy)
Źródło ciepła	Gaz
Kategoria gazowa	II 2H3+ (Gaz ziemny G20 i LPG G30/G31)
Zasilanie elektryczne	220-240 V, 50-60 Hz, 0,6 W
Wymiary całkowite (S x G)	880 x 510 mm
Wymiary wnęki (S x G)	840 x 480 mm
Wysokość wnęki	40 mm
Masa netto	14 do 15,7 kg (w zależności od wykończenia)
Całkowita moc nominalna gazu	10,8 kW
Całkowity przepływ nominalny G20	1,028 m³/h
Całkowity przepływ nominalny G30/G31	785 g/h
Zapłon	Wbudowany elektryczny (przycisk obrotowy z przytrzymaniem)
Bezpieczeństwo	Termopara bezpieczeństwa (automatyczne odcięcie gazu w przypadku zgaśnięcia płomienia)
Materiał	Płyta ze stali nierdzewnej lub emaliowana w zależności od wersji
Ruszty	Żeliwo lub stal, z gumowymi nóżkami
Czyszczenie	Ruszty, nasadki i dyfuzory można myć w wodzie z mydłem (nie w zmywarce)
Instalacja	Klasa 3, typ Y, wymaga blatu o grubości 40 mm
Części zamienne	Wtryskiwacze, przyciski, ruszty, nasadki, dyfuzory
Możliwość naprawy	Konserwacja wyłącznie przez autoryzowany serwis Franke
Gwarancja	Sprawdź ogólne warunki Franke

Często zadawane pytania - FHSM 905 4G DCL C OA FRANKE

Jak zapalić palnik?

Naciśnij i obróć odpowiedni przycisk do pozycji zapłonu (symbol płomienia). Przytrzymaj wciśnięty przez 3-4 sekundy, aby umożliwić zapłon i ogrzać termoparę. Zwolnij i wyreguluj płomień.

Co zrobić, jeśli palnik się nie zapala?

Sprawdź, czy zasilanie gazem i elektryczne jest aktywne, czy kurek gazowy jest otwarty, czy otwory palnika nie są zatkane, oraz czy wszystkie elementy są prawidłowo zamontowane. Jeśli problem nie ustępuje, skontaktuj się z serwisem.

Jak przekonwertować kuchenkę na gaz LPG?

Operacja musi być wykonana przez wykwalifikowanego technika. Wymień wtryskiwacze na odpowiednie do LPG (dostarczone lub do zamówienia) i ustaw śrubę minimalnego płomienia na maksimum. Naklejka konwersji musi być umieszczona na tabliczce znamionowej.

Jakie rodzaje gazu są kompatybilne?

Ta kuchenka jest regulowana na gaz ziemny (G20) i LPG (G30 butan lub G31 propan). Jest kategorii II 2H3+. Ustawienie fabryczne jest dla gazu ziemnego.

Jak wyczyścić palniki?

Zdejmij ruszty, nasadki i dyfuzory. Umyj je w ciepłej wodzie z mydłem miękką gąbką. Dokładnie osusz przed ponownym montażem. Nie myj w zmywarce i nie używaj środków ściernych.

Co zrobić w przypadku przypadkowego zgaśnięcia płomienia?

Natychmiast zamknij przycisk sterowania palnikiem i nie próbuj go ponownie zapalić przez co najmniej 1 minutę. Termopara bezpieczeństwa automatycznie odcina dopływ gazu po około 30 sekundach.

Jaka jest minimalna odległość między kuchenką a ścianami?

Zachowaj co najmniej 150 mm od ścian bocznych, 50 mm od tylnej ściany i 700 mm od szafek znajdujących się nad kuchenką. Odległości te są niezbędne, aby uniknąć ryzyka pożaru.

Czy mogę zamontować kuchenkę nad piekarnikiem?

Tak, ale upewnij się, że zainstalowano separator, jeśli piekarnik nie jest wbudowany. Przewód gazowy nie może stykać się z gorącymi ściankami piekarnika. Sprawdź instrukcję instalacji.

Jak uzyskać części zamienne lub naprawę?

Skontaktuj się z obsługą klienta Franke przez stronę www.franke.com. Używaj wyłącznie oryginalnych części. Podaj model (FHSM 905 4G DCL C OA) i numer seryjny przy składaniu zapytania.

Co zrobić, jeśli kuchenka w ogóle nie działa?

Sprawdź, czy zasilanie elektryczne jest podłączone i czy wyłącznik nie zadziałał. Upewnij się, że kurek dopływu gazu jest otwarty. Jeśli po tych sprawdzeniach problem nie ustępuje, skontaktuj się z serwisem Franke.

INSTRUKCJA OBSŁUGI FHSM 905 4G DCL C OA FRANKE

PL Instrukcja obsługi

Płyta gazowa

W instrukcji obsługi i na urządzeniu znajduje się wiele istotnych informacji dotyczących bezpieczeństwa. Należy zapoznać się z informacjami dotyczącymi bezpieczeństwa i przestrzegać ich. Firma Franke zastrzega sobie prawo do wprowadzania zmian w produkcie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w tej instrukcji są aktualne w momencie jej wydania.

Dzieci w wieku

8 lat lub starsze oraz osoby o ograniczonych zdolnościach ruchowych, czuciowych i umysłowych lub nieposiadające odpowiedniego doświadczenia lub wiedzy nie mogą obsługiwać i czyścić urządzenia bez nadzoru odpowiedzialnej za ich bezpieczeństwo osoby, która udzieli im instrukcji. Dzieci poniżej 8. roku życia nie mogą obsługiwać i czyścić urządzenia nawet pod nadzorem. Należy zwracać uwagę na dzieci, aby nie bawiły się urządzeniem.

Ryzyko obrażeń!

Opisywane urządzenie nie jest zabawką. Nie wolno pozwalać dzieciom i zwierzętom na kontakt z urządzeniem i elementami opakowania, np. folią plastikową i polistyrenem, ponieważ mogą stanowić niebezpieczeństwo. Należy je zutylizować w prawidłowy sposób.

Nie pozostawiać bez nadzoru dzieci znajdujących się w pobliżu urządzenia. Nie wolno pozwalać dzieciom bawić się urządzeniem.

Niebezpieczeństwo oparzenia!

W czasie pracy urządzenie nagrzewa się. Należy zachować ostrożność, aby nie dotknąć płyty grzewczej.

OSTRZEŻENIE: Zewnętrzne elementy piekarnika mogą nagrzewać się podczas pracy. Nie pozwalać małym dzieciom zbliżać się do urządzenia.

Upewnić się, że rodzaj gazu i układ dostarczający są zgodne ze specyfikacją urządzenia. Płyta jest przeznaczona wyłącznie do użytku nieprofesjonalnego w gospodarstwie domowym.

Rodzaj gazu, do którego przystosowane jest urządzenie, podany jest na tabliczce znamionowej na spodzie urządzenia. Przed montażem należy upewnić się, czy lokalne warunki dystrybucji (rodzaj gazu i jego ciśnienie) oraz regulacja urządzenia są ze sobą zgodne. Urządzenie nie jest podłączone do urządzenia odprowadzającego produkty spalania gazu. Musi być ono zamontowane i podłączone zgodnie z aktualnymi przepisami dotyczącymi montażu. Należy zwrócić szczególną uwagę na odpowiednie wymagania dotyczące wentylacji. Informacja dotycząca regulacji urządzenia znajduje się na etykiecie (lub na tabliczce znamionowej). Należy zwrócić szczególną uwagę na obowiązujące przepisy dotyczące wentylacji. Po zakończeniu korzystania z płyty należy wyłączyć ją za pomocą elementów sterujących. Upewnić się, że palniki są zimne przed zamknięciem pokrywy, jeśli urządzenie ją posiada.

Ryzyko porażenia prądem w przypadku przedostania się cieczy do wnętrza urządzenia!

Urządzenie zawiera podzespoły elektryczne.

Zapobiegać przedostawaniu się cieczy do wnętrza urządzenia. Nie czyścić urządzenia parą wodną pod ciśnieniem. W razie przypadkowego zgaśnięcia płomienia na palniku, należy wyłączyć pokrętło palnika i nie zapalać go ponownie przez co najmniej 1 minutę. Urządzenia nie należy uruchamiać przez dłużej niż 15 sekund. Jeśli po upływie 15 sekund palnik nie zapali się, należy przerwać uruchamianie palnika i otworzyć drzwi komory i/lub odczekać co najmniej 1 minutę przed ponowną próbą zapalenia palnika. Upewnić się, że urządzenie zostało zamontowane w sposób umożliwiający odłączenie go od sieci, z odstępem otwarcia styków (3 mm) zapewniającym całkowite odłączenie w warunkach przepięcia kategorii III. Upewnić się, że urządzenie jest podłączone do prawidłowego uziemienia zgodnie z obowiązującymi przepisami.

Podczas korzystania

z płyty gazowej w pomieszczeniu, w którym jest ona zamontowana, powstaje ciepło, wilgoć i produkty spalania gazu.

Należy upewnić się, że kuchnia posiada dobrą wentylację, zwłaszcza podczas korzystania z urządzenia - wszystkie otwory wentylacji grawitacyjnej muszą być otwarte lub należy zamontować wentylację mechaniczną (mechaniczny okap kuchenny). Nie używać urządzenia z zewnętrznym zegarem ani oddzielnym systemem zdalnego sterowania.

Proces gotowania powinien być nadzorowany. Krótkotrwały proces gotowania powinien być nadzorowany przez cały czas.

Nie stosować myjek parowych ani nie czyścić bezpośrednio strumieniem wody. Nigdy nie stosować metalowych myjek, wełny stalowej, kwasu solnego i innych substancji oraz produktów, które mogą zarysować lub uszkodzić powierzchnię kuchenki.

Nie używać ostrych przedmiotów, gdyż mogą one uszkodzić uszczelnienia między urządzeniem a blatem. Upewnić się, że obszary wylotu gazu nie są zanieczyszczone. Niniejsze instrukcje mają zastosowanie tylko wtedy, gdy na urządzeniu zamieszczony jest symbol kraju. Jeśli na urządzeniu nie ma symbolu, należy sięgnąć do instrukcji technicznych, które powinny zawierać niezbędne wskazówki dotyczące dostosowania urządzenia do warunków użytkowania w danym kraju.

Ryzyko pożaru!

Nie przechowywać przedmiotów na powierzchniach przeznaczonych do gotowania.

OSTRZEŻENIE:

Pozostawianie żywności gotowanej na płycie bez nadzoru lub w trybie automatycznym przy użyciu tłuszczu lub oleju jest niebezpieczne i może prowadzić do pożaru. Rozgrzany olej łatwo ulega zapłonowi.

DANE TECHNICZNE

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL HMA 7554G DCL EHSM/EHM

4G 755 DC EHMA/FHSM 905.4

Położenie Palnik Wydajnosć
		Znamionowa G20	Dysze G20 20 mbar	Wydajnosć znamionowa G30	Wydajnosć znamionowa G31	Dysze G30/G31 28 - 30/ 37 mbar	Moc znamionowa (kW)	Moc ograniczona (kW)
4 DC 0,315 1,35				240 240 0,91 3,3 *218 *218 *0,85 *3				2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
C)iśnienie (mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Typ gazu		Gaz ziemny G20			LPG Butan G30 Propan G31		Kat. II 2H3+

*WSZYSTKIE MODELE FHMA

KONFIGURACJA MODELU
MOD.	nrAUX	nrSR	nrR	NrDC	Liczbapników	Zródlciepta	Całkowita wydajnosć znamionowa G20 (m3/h)	Całkowita wydajnosć znamionowa G30/G31 (g/h)	Powietrzej potrzebne do spalania (m³/h)	Całkowita moc znamionowa (kW)	Całkowita moc znamionowa LPG (kW)	Waga netto-brutto (kg)
FHSM 604 4G	1	2	1		4	GAS	0,713	545	15	7,5	7,5	8-9,4 (C) 7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAS	0,742	567	15,6	7,8	7,8	8-9,4 (C) 7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	10,5-12(C) 8,9-10,4 (E)
FHSM 905 4GDCL	1	2	1	1	5	GAS	1,028	785	21,6	10,8	10,8	14-15,7 (C) 12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAS	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4GDCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4GDCL	1	2	1	1	5	GAS	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)

DC = Double Crown (podwójna korona) SR = Semi-Rapid (średnio szybki) R = Rapid (szybki) AUX = Auxiliary (dodatkowy) C = Cast Iron (żeliwo) E = Enameled (emaliowany) Zasilanie = 220 - 240 V Częstotliwość zasilania = 50 - 60 Hz Moc/natężenie = 0,6 W

MONTAŻ

Montaż urządzenia wraz z podłączeniem do instalacji elektrycznej/gazowej musi być wykonywany wyłącznie przez wyspecjalizowane i wykwalifikowane osoby. Producent nie ponosi odpowiedzialności za urazy lub uszkodzenia spowodowane nieprzestrzeganiem tych zasad. Przyłącze gazu musi być zgodne z przepisami krajowymi obowiązującymi w chwili montażu.

Urządzenie podłączać bezpośrednio do gniazda zasilania. Do podłączania urządzenia nie używać adapterów, rozgałęźników ani przedłużaczy.

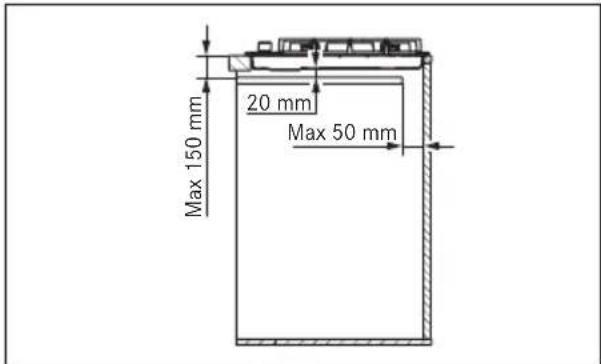

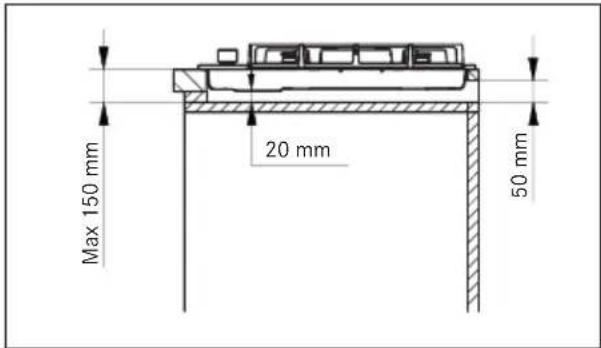

Wymagania dotyczące zabudowy

Niniejsza instrukcja opisuje płytę gazową do zabudowy klasy 3 i elementy elektryczne typu Y. Przewód doprowadzający gaz nie może stykać się z żadnym bokiem kuchenki pod płytą. Meble, w których zamontowane ma być urządzenie do zabudowy, muszą być wykonane z materiałów (tworzywa sztuczne i drewno fornirowane) łączonych klejami odpornymi na wysokie temperatury (min. 100°C). Nieodpowiednie materiały i kleje mogą doprowadzić do zwijania i oddzielania. Pomieszczenia powinny spełniać lokalne przepisy dotyczące wentylacji. Ilość wolnego miejsca w elemencie zabudowy kuchennej przeznaczonym do montażu urządzenia musi umożliwiać wykonanie połączeń elektrycznych.

Ważne: urządzenia oznaczone są klasą „Y” ochrony przed pożarem. Minimalna odległość od krawędzi urządzenia wynosi 150 mm dla ściany bocznej, 50 mm dla ściany tylnej i 700 mm dla dowolnej szafki znajdującej się nad urządzeniem. Zalecana grubość blatu, w którym należy zabudować urządzenie, wynosi 40 mm. W przypadku innych wymiarów ewentualne modyfikacje muszą być przygotowane.

Uwaga: Jeśli nad płytą montowany jest okap, należy sprawdzić odległość montażu w instrukcji montażu okapu.

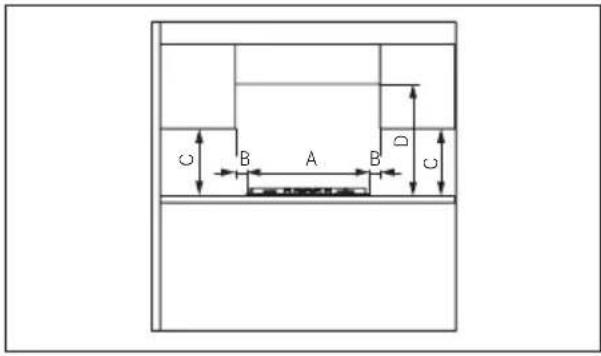

MINIMALNE WYMIARY (MM)

A-590/730/880 B-50

C=400 D=700

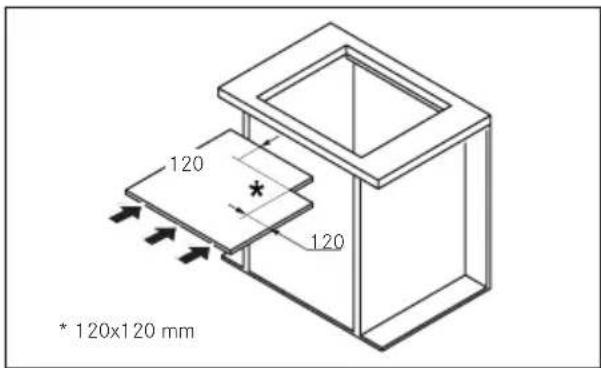

Jeśli urządzenie nie jest montowane nad piekarnikiem: należy zamontować przegrodę oddzielającą.

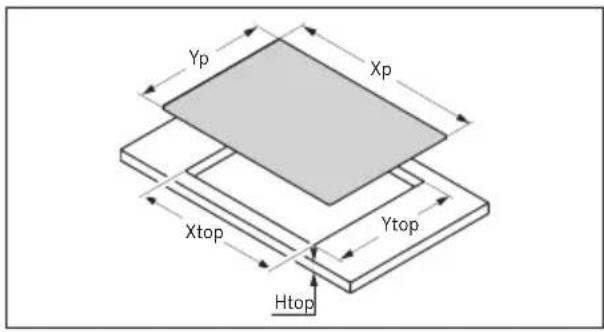

Proces zabudowy

Urządzenie montowane jest w meblach za pomocą wsporników i dołączonych akcesoriów.

W przestrzeni musi być pozostawiony swobodny dostęp do elementów montażowych. Otwór do montażu w blacie należy wykonać zgodnie z podanymi wymiarami. Dopilnować, aby podane wymiary otworu i frezowania zostały zachowane.

Model	Xp	Yp	X góra	Y góra	H góra
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G	mm	mm	mm	mm	mm
DC/DCL
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Uszczelnić otwór i umieścić w nim płytę. Zamocować urządzenie za pomocą śrub i wsporników. Usunąć nadmiar uszczelnienia.

Podłączanie przewodu doprowadzającego gaz

Podłączyć przewód dostarczający gaz do urządzenia zgodnie z obowiązującymi przepisami po upewnieniu się, że urządzenie jest dostosowane do używanego rodzaju gazu. W innym wypadku należy wykonać czynności opisane w punkcie „Wymiana dysz”.

W przypadku gazu płynnego użyć regulatorów ciśnienia zgodnych z obowiązującymi normami.

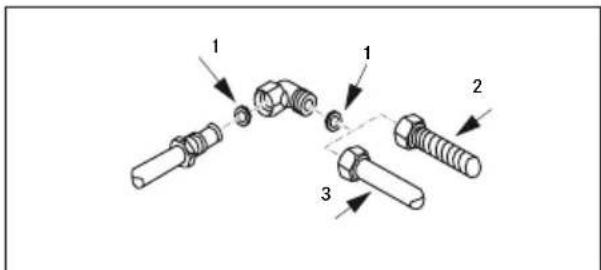

Gaz można podłączyć na dwa sposoby:

A. Podłączyć za pomocą sztywnej rury miedzianej o średnicy 12 mm (3). Aby zapewnić odpowiednie uszczelnienie, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1). B. Podłączyć płytę, używając elastycznej stalowej rury o ciągłej powierzchni (2). Aby zapewnić odpowiednie uszczelnienie w tym przypadku, należy użyć uszczelki elastomerowej dostarczanej w zestawie akcesoriów (1). Maksymalna długość przewodu wynosi 2 metry.

Uwaga: W przypadku użycia przewodu ze stali nierdzewnej, należy go zamontować w taki sposób, aby nie dotykał ruchomych części mebli. Przewód powinien przechodzić w miejscu, gdzie nie ma przeszkód, oraz gdzie na całej długości będzie do niego dostęp w celu skontrolowania.

Po podłączeniu do sieci gazowej należy zapalić palniki i przekręcić pokrętła z położenia maksymalnego na minimalne, aby sprawdzić stabilność płomienia. Po wykonaniu połączenia sprawdzić jego szczelność za pomocą wody z mydłem.

Dla Wielkiej Brytanii, Irlandii Północnej i Irlandii.

Podłączenie do sieci elektrycznej

Płyty grzewcze FRANKE są dostarczane z przewodem z wolnymi zaciskami.

Dopilnuj, aby:

• Specyfikacja zasilania (napięcie, maksymalna moc i natężenie) jest zgodna ze specyfikacją płyty FRANKE. Wtyczka i gniazdo były łatwo dostępne oraz umieszczone w taki sposób, aby żadna z części czynnych nie była dostępna podczas wkładania lub wyjmowania wtyczki z gniazda. - W przypadku wymiany kabla zasilającego użyć kabla 3 x 0,75 mm² typu H05RR-F.
• Do jednej wtyczki nie są podłączone dwa urządzenia. - Zwracać uwagę na biegunowość zacisków (niebieski = neutralny (1) / żółto-zielony = uziemienie (2) / brązowy = pod napięciem (3))

Dostosowanie do różnych rodzajów gazu

Ostrzeżenie: Te czynności musi wykonać wykwalifikowany technik.

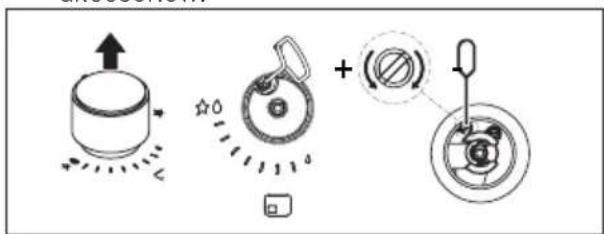

Regulacja minimalnej wielkości płomienia

Wymiana dysz

Dysze nie są dostarczane, należy je zamówić w punkcie obsługi.

Ważne: wszystkie urządzenia są fabrycznie dostosowane do gazu ziemnego (G20). Jeśli ma być zastosowany inny rodzaj gazu, należy wymienić dysze w następujący sposób:

Zdemontować ruszt, nakładki palników i nasadki motylkowe. Zdemontować dysze i wymienić je na te dostarczone i dostosowane do wybranego rodzaju gazu, upewniając się, że oznaczenia zgadzają się z tym podanym w tabeli. - Ponownie zamontować nasadki motylkowe, nakładki palników i ruszt.

Palniki nie wymagają regulacji dopływu powietrza.

Dostęp do płyty

Aby dostać się do wnętrza płyty, należy wykonać następujące czynności:

Zdemontować ruszt, nakładki palników i nasadki motylkowe. - Zdemontować pokrętła, zdejmując je z bolców. - Odkręcić śruby mocujące palniki do płyty. - Unieść płytę.

Ważne: podczas zmiany używanego rodzaju gazu należy umieścić odpowiednią naklejkę (dostarczaną jako akcesorium) na tabliczce znamionowej. W przypadku stosowania LPG (G30 lub G31) należy maksymalnie zmniejszyć wielkość płomienia za pomocą śruby. Niniejsze urządzenia posiadają kat. II 2H3+.

PRZEZNACZENIE

OSTRZEŻENIE: Urządzenie służy wyłącznie do gotowania. Nie wolno go używać w innym celu, na przykład do ogrzewania pomieszczenia.

Nie ciągnąć urządzenia ani nie pociągać za kabel zasilania celem odłączenia go. Zakręcić główny dopływ gazu, gdy płyta nie jest używana.

Niebezpieczeństwo oparzenia!

Nie dotykać rusztu podczas pracy urządzenia. Nie dotykać urządzenia mokrymi częściami ciała.

Zapalanie palników

Palniki płyty zapalane są za pomocą pokręteł. Aby zapalić palniki, należy wykonać następujące czynności:

• Wcisnąć i przykręcić pokrętło do pozycji zapalania i maksymalnej mocy.
• Przytrzymać pokrętło przez 3-4 sekundy, aby pozwolić iskrom zapalić gaz wydostający się z palnika i nagrzać termoparę.
• Następnie zwolnić pokrętło i przykręcić je w lewo, aby dostosować moc palnika. Jeśli płomień nie pali się, powtórzyć czynności od kroku 1.

Ikona pokretla	Funkcja
●	Wydaczony
●	Minimalny plomien
★●	Zapalanie i plomien maksymalny
●	Pole grzejne

Płyta grzewcza to urządzenie codziennego użytku: oznaki użytkowania, takie jak zarysowania lub widoczne otarcia powierzchni powstałe w wyniku używania garnków lub przyborów kuchennych są normalnym zjawiskiem. Intensywne użytkowanie może

skutkować bardziej widocznymi oznakami zużycia. W takich przypadkach funkcjonalność urządzenia nie ulega pogorszeniu, dlatego oznaki te nie są uzasadnioną podstawą reklamacji. Bezpieczeństwo produktu gwarantowane.

Nie używać urządzenia jako blatu. Aby uniknąć uszkodzenia urządzenia w przypadku przegrzania, należy wyłączyć płytę i pozwolić jej całkowicie wystygnąć. Nie umieszczać naczyń na powierzchni. Pod żadnym pozorem nie schładzać zimną wodą. Nie wspinać się na urządzenie. Urządzenie jest produkowane zgodnie z obowiązującymi normami bezpieczeństwa i wymogami Dyrektywy urządzeń spalających paliwa gazowe.

Zabezpieczenia przy wypływie gazu

Te modele płyt grzewczych posiadają mechanizm zabezpieczający, który odcina dopływ gazu, jeśli płomień zgaśnie z powodu przeciągu, zalania lub przerwy w dostawie gazu. Mechanizm uruchamiany jest ok. 30 sekund po zgaszeniu płomienia.

Użytkowanie palników

W celu uzyskania niższego zużycia gazu i lepszej wydajności należy używać naczyń o wymiarach dopasowanych do palników w taki sposób, aby płomień nie wydostawał się poza naczynie (zgodnie z poniższą tabelą):

Palnik	Min.-maks. srednica podstawy naczyna Ø (zalecana)
Palnik typu podwójna korona	160 - 240 mm
Palnik bardzo szybki	140 - 220 mm
Palnik standardowy	140 - 200 mm
Palnik pomocniczy	60 - 140 mm

Używanie naczyń o wymiarach mniejszych niż podane może doprowadzić do przegrzania pokrywy rusztu oraz, w przypadku długiego użytkowania, przybarwień pokrywy (w przypadku stali nierdzewnej). Firma Franke nie ponosi odpowiedzialności za powstałe w ten sposób uszkodzenia (Rys.1).

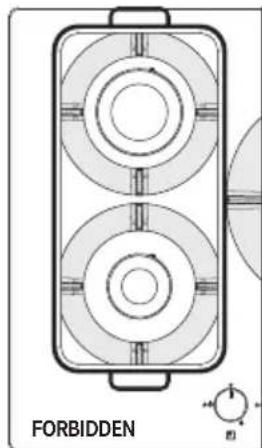

Nie umieszczać jednej patelni na dwóch palnikach. Nie używać dwóch palników z jednym naczyniem, takim jak rondel lub patelnia do ryb (Rys. 1). Nieprawidłowe użycie rusztu może spowodować uszkodzenie płyty: nie odwracać rusztu do góry nogami ani nie przesuwać go po płycie. W przypadku używania płyt żeliwnych, płyt kamiennych do gotowania, garnków

i patelni z terakoty, nie należy ich używać dłużej niż 20 minut, a w przypadku długotrwałego gotowania, należy nastawić palnik na minimum.

Nie są zalecane dyfuzory grzewcze, takie jak metalowa siatka itp.

OSTRZEŻENIE: Używanie niektórych patelni i garnków może powodować niewielkie, chwilowe odkształcenie stalowej powierzchni gotowania. Jest to normalne zjawisko i nie ma wpływu na działanie urządzenia.

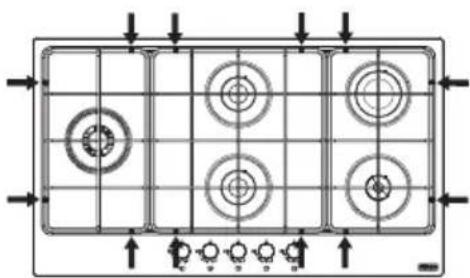

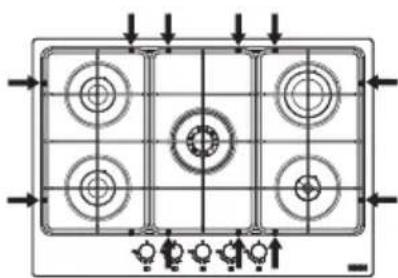

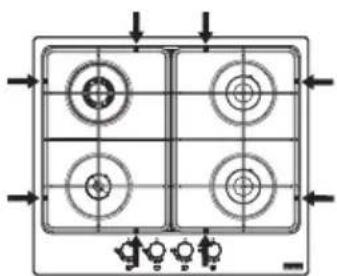

Rys.1

Prawidłowe położenie rusztów

Ruszty z gumowymi nóżkami powinny być umieszczone w odpowiednich miejscach, tak jak wskazują strzałki na rysunkach poniżej:

CZYSZCZENIE I PIELĘGNACJA

Niebezpieczeństwo oparzenia!

Urządzenie i akcesoria należy czyścić wyłącznie, gdy są zimne.

Nie używać łatwopalnych płynów w pobliżu urządzenia.

Przed przystąpieniem do czyszczenia i pielęgnacji: Wyłączyć urządzenie.

Nie należy spożywać żywności, która przypadkowo upadła lub osadziła się na powierzchni, elementach funkcjonalnych lub ozdobnych płyty grzewczej.

Czyszczenie urządzenia

Czyść płytę grzewczą po każdym użyciu, aby zapobiec przywieraniu resztek żywności.

Do czyszczenia resztek używać miękkiej ściereczki lub gąbki z wodą. Zalecamy używanie ochronnych środków czyszczących. Natychmiast usuwać potrawy o wysokiej zawartości cukru, które dostaną się na powierzchnię płyty. Aby zapobiec powstawaniu kamienia, należy zawsze dokładnie osuszyć urządzenie po czyszczeniu go wilgotną ścierką. Czyść ruszt, nakładki palników i korony palników wodą z mydłem i pamiętać, aby dokładnie je wysuszyć. Nie myć tych elementów w zmywarce. Upewnić się, że obszary wylotu gazu nie są zanieczyszczone. ▶ Kolor rusztu może z czasem się zmienić pod wpływem ciepła.

Przed czyszczeniem lub konserwacją

urządzenia odłączyć je od sieci zasilającej.

W razie jakichkolwiek problemów skontaktować się z centrum serwisowym Franke.

Prace konserwacyjne na podzespołach elektrycznych są wykonywać wyłącznie producent i pracownicy serwisu. Używać wyłącznie oryginalnych części zamiennych. Uszkodzone kable mogą być wymieniane wyłącznie przez producenta i pracowników serwisu.

Kontaktując się z serwisem, podać następujące informacje:

• Rodzaj usterki
• Model urządzenia (Art. / Cod.)
• Numer seryjny (SN)

Informacja ta podana jest na tabliczce znamionowej w broszurze lub pod płytą.

Jeśli płyta nie działa poprawnie, przy skontaktowaniu się z Centrum Serwisowym firmy Franke należy zastosować poniższe problemy, aby określić problem:

PRZEWODNIK ROZWIÁZYWANIA PROBLEMÓW
Rodzaj usterki Sprawdzić,czy
APalnik nie zapala są,plomienie Nie pali sie lub jestniestabilny	1Dopłw gazu lub zasilanie elektryczneNie są wyłaczone.
	2Kurek gazu nie jest otwarty
	3Butla z gazem (plynnym), przyznaczonado ponownego napelniania,nie jestpusta
	4Otwory palnika nie są zatkane.
	5Wtyczka nie jest zabrudzona.
	6Žadna czȩść palnika nie zostafa umieszczona prawidłowo
	7Nie ma podmUCHów powietrza w pouchu płyty.
	8Podczas zapalania palnika,pokrętloNie zostroi naciȩsięte przyezodpowieznio dlugi czas,aby zostafa aktywowana ochrona urzadzenia(patrz str. 104 „Przeznaczenia").
	9Otwory palnika nie są zatkane w pouchu termopy.
	10Nieprawidowej ustawuminiumminimalnej ilosci gazu.
BNaczynia (garnki,patelnie,czajniki) nie są stabilne	11Spód naczyna nie jest calkowicie plaski.
	12Naczynie nie lezy centralnie na palniku.
	13Ruszt nie zostroi prawidłowo wymiemeniony lub ułożony.

Jeśli po wykonaniu powyższych kontroli usterka nadal występuje, należy skontaktować się z najbliższym Centrum Serwisowym firmy Franke.

UTYLIZACJA ZUŻYTEGO URZĄDZENIA

Opakowanie

Wszystkie materiały użyte do pakowania (karton, folia, styropian) są oznakowane i w miarę możliwości powinny być poddawane recyklingowi oraz utylizowane w sposób przyjazny dla środowiska.

Odłączanie

Odłączyć urządzenie od sieci zasilającej. W przypadku urządzeń podłączonych na stałe, czynność ta powinna być wykonana przez wykwalifikowanego elektryka.

Utylizacja zużytego urządzenia

Ten symbol na produkcie lub opakowaniu informuje, że urządzenia nie należy utylizować razem z odpadami z gospodarstwa domowego.

▷ Przeznaczone do utylizacji urządzenie przekazać do specjalnego punktu zbiórki odpadów elektronicznych i elektrycznych.

Zgodnie z dyrektywą 2012/19/WE dotyczącą redukcji niebezpiecznych substancji używanych w urządzeniach elektrycznych i elektronicznych oraz utylizacji odpadów.

Właściwa odrębna zbiórka odpadów przekazywanych następnie do recyklingu, uzdatniania i biodegradacji pozwala ograniczyć możliwy szkodliwy wpływ na środowisko naturalne i zdrowie człowieka oraz ułatwia odzyskiwanie materiałów, z których wykonano urządzenia.

SERWIS

Skorzystać ze znajdującego się na okładce adresu kontaktowego dla danego kraju lub strony internetowej www.franke.com

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
