Typ výrobku	Vestavěná plynová varná deska
Značka	Franke
Model	FHSM 905 4G DCL C OA
Počet hořáků	5 (1 dvojitá koruna, 1 rychlý, 2 polorychlé, 1 pomocný)
Zdroje tepla	Plyn
Kategorie plynu	II 2H3+ (zemní plyn G20 a LPG G30/G31)
Elektrické napájení	220-240 V, 50-60 Hz, 0,6 W
Celkové rozměry (Š x H)	880 x 510 mm
Rozměry pro vestavbu (Š x H)	840 x 480 mm
Výška pro vestavbu	40 mm
Hmotnost netto	14 až 15,7 kg (podle provedení)
Celkový jmenovitý výkon plynu	10,8 kW
Celkový jmenovitý průtok G20	1,028 m³/h
Celkový jmenovitý průtok G30/G31	785 g/h
Zapalování	Integrované elektrické (otočný knoflík s přidržením)
Bezpečnost	Bezpečnostní termočlánek (automatické uzavření plynu při zhasnutí plamene)
Materiál	Nerezová nebo smaltovaná deska podle verze
Rošty	Litina nebo ocel, s gumovými nožičkami
Čištění	Rošty, krytky a difuzéry lze mýt mýdlovou vodou (ne do myčky)
Instalace	Třída 3, typ Y, vyžaduje pracovní desku o tloušťce 40 mm
Náhradní díly	Vstřikovače, knoflíky, rošty, krytky, difuzéry
Opravitelnost	Údržbu provádí pouze autorizovaný servis Franke
Záruka	Viz všeobecné podmínky společnosti Franke

Často kladené otázky - FHSM 905 4G DCL C OA FRANKE

Jak zapálit hořák?

Stiskněte a otočte příslušným knoflíkem do polohy zapalování (symbol plamene). Podržte stisknuté 3 až 4 sekundy, aby se umožnilo zapálení a zahřátí termočlánku. Uvolněte a upravte plamen.

Co dělat, když se hořák nezapálí?

Zkontrolujte, zda je aktivní přívod plynu a elektřiny, zda je otevřený plynový kohout, zda nejsou ucpané otvory hořáku a zda jsou všechny díly správně nasazeny. Pokud problém přetrvává, kontaktujte servis.

Jak přestavit sporák na použití LPG?

Operaci musí provést kvalifikovaný technik. Vyměňte trysky za trysky určené pro LPG (dodané nebo na objednávku) a nastavte šroub minimálního plamene na maximum. Na typový štítek musí být nalepena samolepka o přestavbě.

Jaké typy plynu jsou kompatibilní?

Tento sporák je nastavitelný pro zemní plyn (G20) a LPG (G30 butan nebo G31 propan). Patří do kategorie II 2H3+. Tovární nastavení je pro zemní plyn.

Jak čistit hořáky?

Odstraňte rošty, krytky a difuzéry. Umyjte je v teplé mýdlové vodě měkkou houbičkou. Před opětovným složením důkladně osušte. Nemyjte je v myčce a nepoužívejte abrazivní prostředky.

Co dělat při náhodném zhasnutí plamene?

Okamžitě zavřete ovladač hořáku a nepokoušejte se jej znovu zapálit po dobu nejméně 1 minuty. Bezpečnostní termočlánek automaticky uzavře přívod plynu asi po 30 sekundách.

Jaká je minimální vzdálenost mezi sporákem a stěnami?

Dodržujte alespoň 150 mm od bočních stěn, 50 mm od zadní stěny a 700 mm od skříněk umístěných nad sporákem. Tyto vzdálenosti jsou nezbytné k zamezení rizika požáru.

Mohu instalovat sporák nad troubu?

Ano, ale ujistěte se, že je instalován oddělovač, pokud trouba není vestavěná. Plynová hadice nesmí přijít do styku s horkými stěnami trouby. Viz instalační pokyny.

Jak získat náhradní díly nebo opravu?

Kontaktujte zákaznický servis Franke prostřednictvím webu www.franke.com. Používejte výhradně originální díly. Při poptávce uveďte model (FHSM 905 4G DCL C OA) a sériové číslo.

Co dělat, když sporák vůbec nefunguje?

Zkontrolujte, zda je zapojeno elektrické napájení a zda nevypnul jistič. Ujistěte se, že je otevřený plynový kohout. Pokud problém po těchto kontrolách přetrvává, kontaktujte servis Franke.

NÁVOD K OBSLUZE FHSM 905 4G DCL C OA FRANKE

CS Návod pro uživatele

Plynová varná deska

V tomto manuálu a na vašem spotřebiči uvádíme mnoho důležitých bezpečnostních sdělení. Vždy si je přečtěte a dodržujte všechny bezpečnostní pokyny. Společnost Franke si vyhrazuje právo provádět úpravy svých produktů bez předchozího upozornění. Všechny informace jsou správné v okamžiku vydání.

Toto zařízení nesmí používat ani čistit děti starší než 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatečnými zkušenostmi nebo znalostmi, pokud nejsou pod dohledem a nebyly poučeny osobou odpovědnou za jejich bezpečnost.

Děti mladší než 8 let nesmí toto zařízení používat ani čistit, a to ani tehdy, když budou pod dozorem.

Děti by měly být pod dozorem, aby se zabránilo tomu, že si budou se spotřebičem hrát.

Nebezpečí zranění!

Toto zařízení není hračka. Děti a zvířata udržujte v bezpečné vzdálenosti od spotřebiče a obalového materiálu, např. plastových fólií

a polystyrenu, který může být zdrojem nebezpečí. Zlikvidujte jej náležitým způsobem.

Nenechávejte děti bez dozoru v blízkosti zařízení.

Nedovolte dětem hrát si se zařízením.

Nebezpečí popálení!

Spotřebič se během používání zahřívá. Nedotýkejte se varné desky.

UPOZORNĚNÍ: Přístupné části mohou být během používání horké. Udržujte malé děti mimo dosah spotřebiče.

Ujistěte se, že typ a přívod plynu jsou kompatibilní s parametry spotřebiče. Varná deska byla vyvinuta výhradně pro neprofesionální použití v domácnosti. Typ plynu, pro který je tento spotřebič určen, je uveden na typovém štítku na spodní straně desky. Před montáží se ujistěte, zda podmínky místních rozvodových sítí (druh plynu a jeho tlak) jsou kompatibilní s nastavením spotřebiče. Tento spotřebič není připojen k zařízení pro odtah spalin. Musí být instalován a připojen v souladu s platnými předpisy pro instalaci.

Podmínky nastavení tohoto spotřebiče jsou uvedeny na štítku (nebo na typovém štítku). Zvláštní pozornost věnujte předpisům o ventilaci. Po použití vypněte varnou desku pomocí jejich ovládacích prvků. Pokud má spotřebič víko, před jeho zavřením se ujistěte, zda jsou hořáky studené.

! Nebezpečí úrazu elektrickým proudem proniknutím tekutiny!

Zařízení obsahuje elektrické součásti.

Zajistěte, aby dovnitř zařízení nevnikla žádná tekutina. K čištění zařízení nepoužívejte stlačenou páru. V případě, že plamen hořáku náhodně vyhasne, ovladačem hořák vypněte a po dobu alespoň 1 minuty se ho nepokoušejte znovu zapalovat. Zařízení nesmí být v provozu déle než 15 sekund. Pokud po 15 sekundách nedojde k zažehnutí hořáku, přestaňte zařízení používat a otevřete dvířka schránky a/nebo před dalším

pokusem o zapálení hořáku vyčkejte alespoň 1 minutu.

Ujistěte se, že zařízení je nainstalováno tak, aby bylo možné odpojit jej od zdroje napájení se vzdáleností kontaktů (3 mm), které zajistí úplné odpojení v podmínkách přepětí - kategorie III. Zajistěte, aby byl spotřebič připojen k uzemňovací soustavě v souladu s platnými předpisy.

UPOZORNĚNÍ: Používání plynového kuchyňského spotřebiče vede k tvorbě tepla, vlhkosti a spalin v místnosti, ve které je instalován.

Zajistěte, aby byla kuchyně dobře větrána, zejména když je spotřebič používán: ponechte otevřené přirozené větrací otvory nebo nainstalujte mechanické ventilační zařízení (mechanickou digestoř).

Spotřebič neprovozujte s vnějším časovým spínačem nebo samostatným systémem pro vzdálené ovládání.

UPOZORNĚNÍ: Na průběh vaření je potřeba dohlížet. Krátkodobé vaření vyžaduje nepřetržitý dozor.

Nepoužívejte parní čističe ani přímý proud vody. Nikdy nepoužívejte houby na drhnutí, drátěnky, kyselinu solnou ani jiné produkty, které by mohly poškrábat povrch nebo na něm zanechat stopy. Nikdy nepoužívejte ostré předměty, protože by mohly poškodit těsnění mezi lištou a pracovní deskou. Zajistěte, aby zóny s výstupem plynu byly naprosto čisté. Tyto pouze tehdy, pokud je na přístroji symbol dané země. Pokud symbol na spotřebiči není,

je potřeba konzultovat technické pokyny, které by měly poskytnout potřebné instrukce týkající se úpravy zařízení pro podmínky použití v dané zemi.

Nebezpečí požáru!

Neskladujte předměty na varném povrchu.

UPOZORNĚNÍ: Příprava

Pokrm s tukem nebo olejem na varné desce bez dozoru nebo v automatickém režimu může být nebezpečná a vést ke vzniku požáru. Horký olej snadno vzplane.

TECHNICKÉ ÚDAJE

FHSM 604 4G

FHMA/FHSM 604 3G DC, FHMA 755 4G DCL, FHSM/FHMA 4G 755 DC, FHMA/FHSM 905 4G DCL

HMA 755 4G DCL, FHSM/FHMA 4G 755 DC, FHMA/FHSM 905 4G DCL

4G 755 DC, FHMA/FHSM 905 4G DCL

Poloha Hořák Jmenovitý		průtok G20	Tysky G20 20 mbar	Jmenovitý průtok G30	Jmenovitý průtok G31	Tysky G30 / G31 28-30/37 mbar	Jmenovitý výkon (kW)	Snižený výkon (kW)
4 DC 0,315 1,35				240 240 0,91 3,3*218 *218 *0,85		*3		2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Tlak(mbar)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Typ plynu		Zemní plyn G20		LPG Butan G30 Propan G31			Kat. II2H3+

*VŠECHNY MODELY FHMA

KONFIGURACE MODELÜ
MOD. €.	AUX	Č. SR	Č. R	Č. DC	N hořáky	Zdroj tepla	Celkový jmenovitý průtok -G20 (m3/h)	Celkový jmenovitý průtok -G30/ G31 (g/h)	Potřebné pro vžduch pro splování (m³/h)	Celkový instalovaný jmenovitý tepelný vykon (kW)	Celkový instalovaný jmenovitý tepelný vykon LPG (kW)
FHSM 604 4G	1	2	1		4	PLYN	0,713	545	15	7,5	7,5
FHSM 604 3G DC	1	2		1	4	PLYN	0,742	567	15,6	7,8	7,8
FHSM 755 4G DC	1	2	1	1	5	PLYN	1,028	785	21,6	10,8	10,8
FHSM 905 4G DCL	1	2	1	1	5	PLYN	1,028	785	21,6	10,8	10,8
FHMA 604 3G DC	1	2		1	4	PLYN	0,742	545	15,6	7,8	7,5
FHMA 755 4G DC	1	2	1	1	5	PLYN	1,028	764	21,6	10,8	10,5
FHMA 755 4G DCL	1	2	1	1	5	PLYN	1,028	764	21,6	10,8	10,5
FHMA 905 4G DCL	1	2	1	1	5	PLYN	1,028	764	21,6	10,8	10,5
DC = Double Crown (dvojitá koruna); SR - Semi-Rapid (polorychly); R = Rapid (rychly); AUX = Auxiliary (pomocnly); C = Cast Iron (litina); E = Enameled (smalt). Napajeci zdroj = 220-240V „; Frekvence= 50-60Hz; Přikon / proudly= 0,6 Watt

MONTÁŽ

Instalaci a elektrické/plynové připojení smí provádět pouze odborný a oprávněním disponující personál.

Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo škody na věcech v důsledku nedodržení těchto ustanovení. Plynová přípojka musí vyhovovat předpisům dané země, které byly platné v okamžiku montáže.

Ujistěte se, zda je zařízení zapojeno přímo do síťové zásuvky. K připojení zařízení nepoužívejte žádné adaptéry, rozdvojky ani prodlužovací kabely.

Požadavky na skříňku

Tento návod se vztahuje na vestavnou plynovou varnou desku třídy 3 s elektrickou částí typu Y. Plynové potrubí nesmí v prostoru pod varnou deskou přijít do styku se žádnou stranou trouby. Součásti vestavěných jednotek (plastové materiály a dýhované dřevo) musí být sestaveny pomocí teplovzdorného lepidla (min. 100 °C); nevhodné materiály a lepidla mohou způsobit zkroucení a odlepení.

Větrání místnosti musí probíhat v souladu s místními předpisy.

Kuchyňský díl musí poskytovat dostatek místa pro elektrické zapojení spotřebiče.

Důležité: Tato zařízení jsou typu Y ve smyslu stupně ochrany před nebezpečím požáru. Minimální vzdálenost od okraje spotřebiče je stanovena na 150 mm pro boční stěnu, 50 mm pro zadní stěnu a 700 mm pro veškeré skříňky umístěné nad ním. Doporučuje se vestavět spotřebič do pracovní desky o síle 40 mm. V případě odlišných rozměrů musí technik provést případné úpravy.

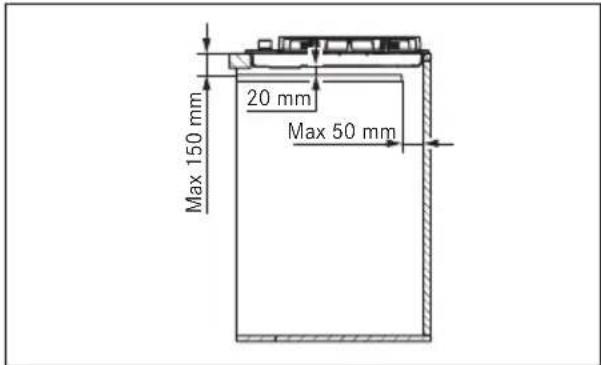

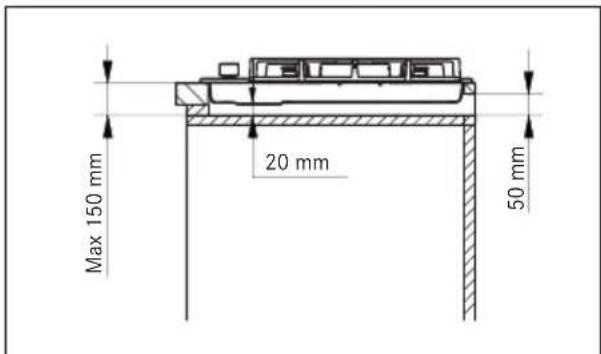

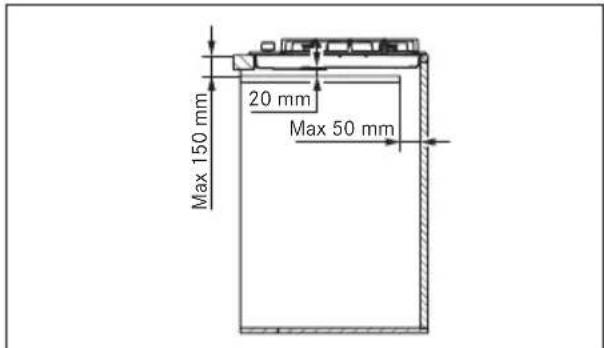

Poznámka: Je-li nad varnou deskou instalována digestoř, je třeba dodržet vzdálenost, která je uvedena v montážních pokynech pro digestoř.

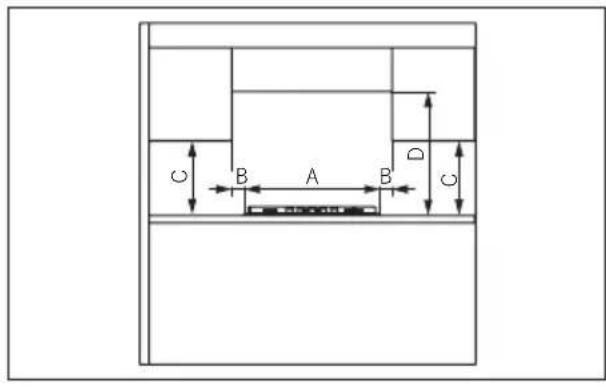

MINIMÁLNÍ ROZMĚRY (MM)

A=590/730/880 B=50

C=400 D=700

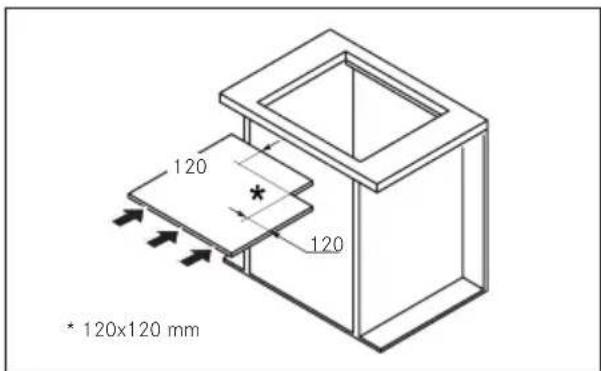

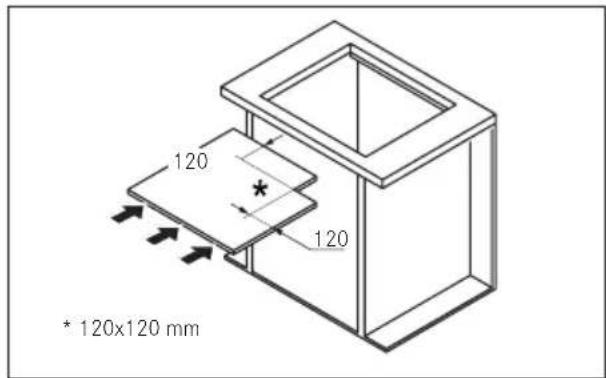

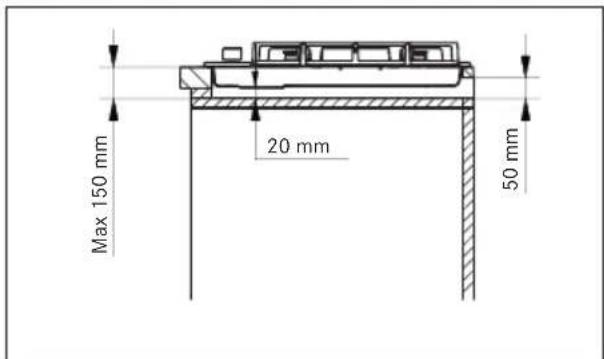

Pokud není spotřebič namontován nad troubou: sestavte oddělovací přepážku.

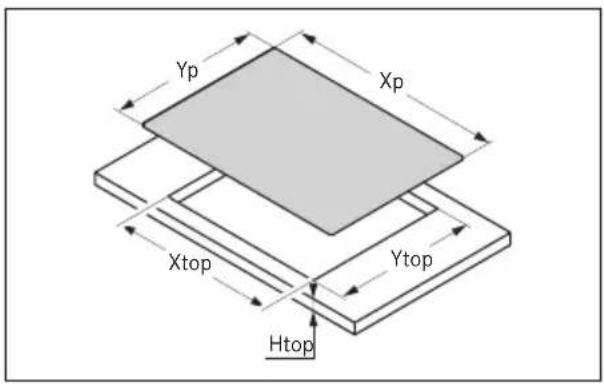

Postup montáže

Spotřebič se připevňuje k jednotce pomocí dodaných držáků a příslušenství.

Po instalaci spotřebiče se ujistěte, že zůstal volný přístup k předním i zadním upevňovacím prvkům. Připravte otvor v pracovní desce podle uvedených rozměrů. Musíte dodržet uvedené rozměry.

Model Xp Yp X

Y H top

FHSM6043GDC 590mm 510mm 560mm 480mm 40mm

FHSM 604 4G

FHMA6043GDC

Ujistěte se, zda spotřebič vyhovuje typu používaného plynu, a teprve potom ho připojte k přívodu plynu v souladu s platnými předpisy. V opačném případě proveďte kroky popsané v odstavci „Výměna vstřikovačů".

Při připojení kapalného plynu použijte redukční ventily vyhovující platným předpisům.

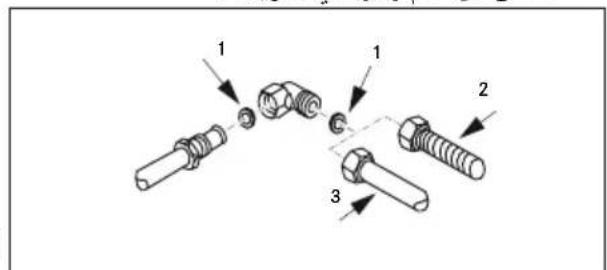

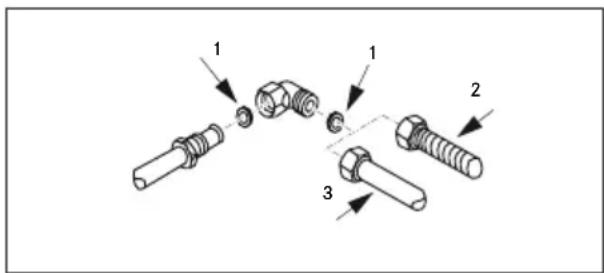

Připojení přívodu plynu lze provést dvěma způsoby:

A. Připojte plynovou varnou desku pomocí pevné měděné trubky o průměru 12 mm (3). K řádnému utěsnění použijte elastomerní ploché těsnění, které se dodává jako příslušenství (1). B. Připojte plynovou varnou desku pomocí ohebné ocelové hadice (2). Také v tomto případě použijte k řádnému utěsnění elastomerní ploché těsnění, které se dodává jako příslušenství (1). Maximální délka hadice je 2 metry.

DŮLEŽITÉ: V případě použití hadice z nerezavějící oceli musí být hadice nainstalována tak, aby se nedotýkala žádné pohyblivé části nábytku. Musí procházet prostorem bez překážek, ve kterém ji lze kontrolovat po celé její délce.

Abyste zkontrolovali stabilitu plamene, po připojení k přívodu plynu zapalte hořáky a otočte knoflíky z polohy maxima do polohy minima. Až dokončíte připojení, zkontrolujte těsnost pomocí mýdlové vody.

Pro Spojené království, Severní Irsko a Irskou republiku.

Elektrické zapojení

Varná deska FRANKE se dodává s třížilovým kabelem s volnými svorkami.

Zajistěte následující podmínky:

• Parametry síťového napájení v domě (napětí, maximální příkon a proudy) jsou kompatibilní s parametry varné desky FRANKE.
• Síťová zástrčka a zásuvka jsou snadno dosažitelné a jsou umístěné tak, aby při zasunování nebo vytahování zástrčky nebyla přístupná žádná část pod napětím.
• Pro všechny plynové varné desky se při výměně napájecího kabelu používá 3 × 0,75 mm² kabel typu H05RR-F. Vedení k síťové zástrčce nejsou připojeny svorkovnicí spotřebiče.
• Dodržuje se polarita volných svorek (modrá = nulový vodič = (1) / žlutozelená = zem = (2) / hnědá = fáze = (3)).

Přizpůsobení na různé druhy plynu

Varování: Tento technický zákrok musí provést kvalifikovaný technik.

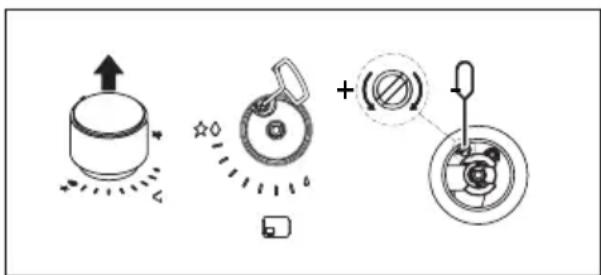

Seřízení minimálního plamene

Demontujte knoflík. Zasuňte šroubovák mezi těsnění a kryt tak daleko, dokud se nedotkne nastavovacího šroubu. Nastavte minimální plamen; otáčením stavěcího šroubu doprava se plamen zmenšuje a otáčením doleva se zvětšuje. Šroubovák na seřizování je dodáván společně s příslušenstvím.

Výměna trysek

Nedodané vstřikovače je třeba si vyžádat na oddělení služeb pro zákazníky. Důležité: všechny spotřebiče jsou z výroby nastaveny na zemní plyn (G20). Pokud se má používat jiný typ plynu, vyměňte trysky podle tohoto postupu:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odšroubujte trysky a vyměňte je za dodaný typ, který je vhodný pro váš přívod plynu; ujistěte se, zda značení odpovídá údajům v tabulce;
• Namontujte rozdělovače plamene, víčka hořáků a rošty zpět na místo;

Tyto hořáky nevyžadují seřizování.

Zpřístupnění varné desky

Chcete-li zpřístupnit desku s funkčními částmi, postupujte takto:

• Odstraňte rošty, víčka hořáků a rozdělovače plamene;
• Odstraňte otočné ovladače tak, že je stáhnete z kolíků;
• Odstraňte šrouby, které drží hořáky na varné desce; -Zvedněte varnou desku.

Důležité: Při přizpůsobování spotřebiče na jiný typ plynu umístěte odpovídající nálepku (dodává se jako příslušenství) do zvláštního prostoru vymezeného na typovém štítku. V případě provozu se zkapalněným plynem (G30 nebo G31) je nutné úplně zašroubovat stavěcí šroub na seřízení minimálního plamene. Tyto spotřebiče se dodávají v provedení kat. II 2H3+.

URČENÍ ÚČEL

UPOZORNĚNÍ: Tento spotřebič je určen pouze k vaření. Nesmí být používán k jiným účelům, jako je například vytápění místnosti.

Při odpojování od zásuvky netahejte za spotřebič ani za napájecí kabel. Když se varná deska nepoužívá, zavřete hlavní přívod plynu.

Nebezpečí popálení!

Během používání se nedotýkejte rostoucích částí. Spotřebiče se nedotýkejte mokrými částmi těla.

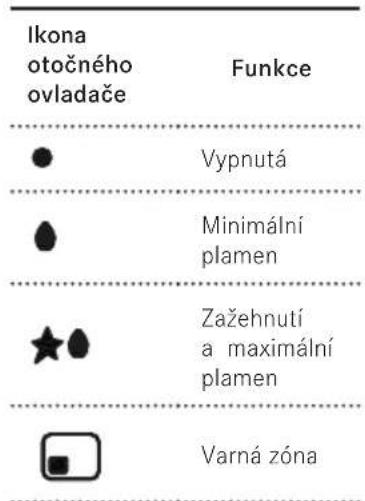

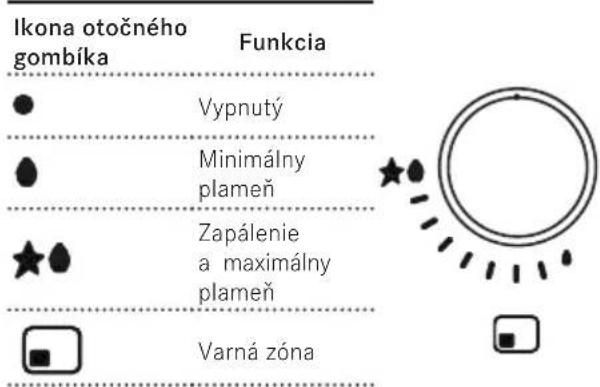

Zapalování hořáků

Varná deska se zapaluje otočnými ovladači. Chcete-li zapálit hořáky, postupujte takto:

• Stiskněte požadovaný otočný ovladač a otočte ho do pozice zapalování a max. výkonu.
• Držte otočný ovladač stisknutý po dobu 3-4 sekund, aby jiskra zapálila plyn vycházející z hořáku a aby se zahřál termočlánek.
• Potom otočný ovladač uvolněte a otáčením doleva nastavte plamen podle potřeby. Pokud plamen nezůstane hořet, opakujte postup od kroku 1.

Varná deska je předmětem každodenního používání; známky používání jako škrábance nebo viditelný otěr materiálu od hrnců nebo kuchyňského náčiní jsou běžným jevem. Intenzivní používání má za následek patrnější známky používání. V takových případech spotřebič nadále bezvadně funguje a stížnosti jsou neopodstatněné. Vždy je zaručena bezpečnost.

Nepoužívejte spotřebič jako podstavec. Aby nedošlo k poškození spotřebiče, v případě poruchy ohřevu varnou desku vypněte a nechte ji úplně vychladnout. Nepokládejte na ni žádné nádoby. Za žádných okolností ji neochlazujte vodou. Neopírejte se o spotřebič. Spotřebič je vyráběn v souladu s příslušnou platnou bezpečnostní normou a bezpečnostními požadavky směrnice o plynu.

V zájmu nižší spotřeby plynu a lepší účinnosti používejte hrnce, jejichž šířka odpovídá velikosti hořáku, a ujistěte se, zda plamen nesahá za okraje (dodržte hodnoty uvedené v následující tabulce):

Hořák	Dno pánve min-max. Ø(doporučeno)
Dvojitá korunaplamene	160 - 240 mm
Rychlý 140 - 220 mm
Polorychlý 140 - 200 mm
Pomocný 60 - 140 mm

Používání hrnců s většími než uvedenými rozměry může vést k nadměrnému přehřívání otočných ovladačů i vrchní desky a v případě delšího používání k zežloutnutí krytu (pokud je z nerezové oceli). Společnost Franke odmítá odpovědnost za škody způsobené takovým používáním. (Obr. 1).

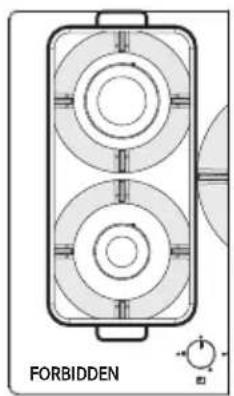

Neumisťujte jednu nádobu na dva hořáky. (Obr.1) Nepoužívejte zároveň dva hořáky pro ohřev jedné nádoby, například rendlíku nebo pánve na ryby. (Obr.1) Nesprávné používání mřížek může varnou desku poškodit: neumisťujte mřížky vzhůru nohama ani s nimi nepohybujte přes varnou desku. Litinové pánve, nádobí Ollar Stone, terakotové hrnce a pánve nepoužívejte déle než 20 minut. V případě delšího vaření nastavte hořák na minimum. Tepelné difuzory, jako je kovová síť nebo jiné typy, se nedoporučují.

UPOZORNĚNÍ: Použití určitého typu pánví nebo hrnců může dočasně způsobit lehkou deformaci ocelového varného povrchu. Jedná se o běžný jev, který nemá vliv na fungování spotřebiče.

Obr. 1

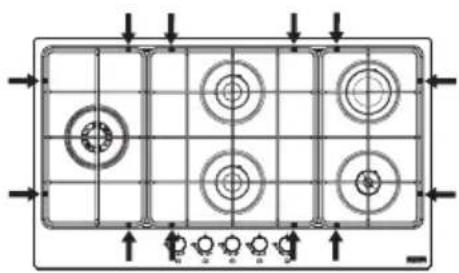

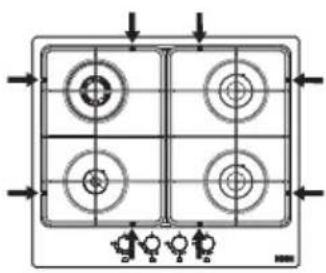

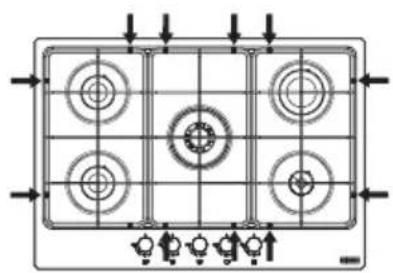

Správná poloha mřížek

Ujistěte se, že mřížky s gumovými patkami jsou umístěné ve správné poloze, jak je vyznačeno šipkami na obrázcích níže:

ČIŠTĚNÍ A PÉČE

Nebezpečí popálení!

Spotřebič ani jeho příslušenství nečistěte, dokud nezchladne. V blízkosti spotřebiče nepoužívejte hořlavé tekutiny.

Před zahájením jakéhokoliv čištění a péče: Vypněte spotřebič.

Potraviny, které nedopatřením spadnou na povrch funkčních nebo ozdobných částí varné desky nebo na nich ulpí, nesmí být konzumovány.

Čištění spotřebiče

Čistěte varnou desku po každém použití, aby se předešlo připálení zbytků jídla.

K čištění zbytků pokrmů použijte měkký hadřík nebo navlhčenou houbičku. Doporučujeme používat ochranné čisticí prostředky. Pokud se na varnou desku dostanou potraviny s vysokým obsahem cukru, ihned je odstraňte. Po otření vlhkou látkou spotřebič vždy důkladně vysušte, aby se zabránilo vzniku skvrn od vodního kamene. Rošty, víčka hořáků a rozdělovače plamene čistěte horkou mýdlovou vodou a nezapomeňte je pečlivě vysušit. Nečistěte je v myčce nádobí. Ujistěte se, zda jsou zóny s výstupem plynu naprosto čisté. Přirozená barva roštů v části, kde se stýkají s hrnci, se může v důsledku působení tepla časem změnit.

ÚDRŽBA A OPRAVY

Před prováděním jakékoli operace údržby spotřebič odpojte od hlavního zdroje napájení. V případě jakýchkoli provozních problémů se obraťte na servisní středisko společnosti Franke.

Zajistěte, aby údržbu elektrických součástí prováděl pouze výrobce nebo zákaznický servis. Používejte pouze originální náhradní díly. Zajistěte, aby výměnu poškozených kabelů prováděl pouze výrobce nebo zákaznický servis.

Při kontaktování zákaznického servisu uveďte následující informace:

• typ závady - model spotřebiče (Art./Cod.)
• sériové číslo (S.N.)

Tyto informace jsou uvedeny na typovém štítku, v příručce nebo pod varnou deskou.

Pokud varná deska nepracuje správně, podívejte se před kontaktováním Centra technických služeb Franke nejprve do Průvodce řešením problémů, abyste zjistili, v čem může být problém:

PRŮVODCE ŘEŠENÍM PROBLÉMŮ

Typ závady Zkontrolujte, zda:

A

Hořák se nezapálí, nezůstane hořet nebo je plamen nestálý

1 Plyn nebo přívod elektřiny není vypnutý 2 Kohoutek pro přívod plynu není otevřený. 3 Není prázdná plynová láhev (kapalný plyn) 4 Nejsou otvory hořáku ucpané 5 Není koncovka přípojky špinavá 6 Všechny součásti hořáku nejsou správně umístěny. 7 Není v blízkosti varné desky průvan 8 Při zapalování hořáku nebyl knoflík podržen stisknutý dostatečně dlouho na to, aby došlo k aktivaci ochranného zařízení (viz str. 92 „Určený účel"). 9 Nejsou otvory hořáku u termočlánku ucpané 10 Nastavení plynu na minimum není správné. 11 Dno nádoby není dokonale ploché. 12 Nádoba není umístěna uprostřed hořáku. 13 Nebyly zaměněny nebo nesprávně umístěny mřížky

B

Nádoby (hrnce, pánve, konvice) nejsou stabilní

Pokud závada po výše uvedených kontrolách stále přetrvává, obraťte se na nejbližší Centrum technických služeb Franke.

LIKVIDACE

Obalový materiál

Veškerý obalový materiál (karton, plastová fólie (PE) a polystyren (EPS)) je náležitě označen a měl by se pokud možno předat k recyklaci a ekologicky zlikvidovat.

Odpojení

• Odpojte spotřebič od síťového napájení. Pevně připojený spotřebič musí odpojit kvalifikovaný elektrikář.

Likvidace

Tento symbol na produktu nebo obalu znamená, že se zařízení nesmí vyhazovat do domovního odpadu.

Zařízení určené k vyřazení zlikvidujte prostřednictvím specializované sběrny odpadních elektrických a elektronických zařízení.

Zařízení je v souladu se směrnicí 2012/19/EU týkající se omezování používání nebezpečných látek v elektrických a elektronických spotřebičích a likvidace odpadu.

Náležité třídění odpadu zahrnujícího vyřazený spotřebič za účelem následné recyklace, zpracování a ekologické likvidace pomáhá předcházet potenciálně nepříznivým dopadům na životní prostředí a lidské zdraví a usnadňuje recyklaci materiálů použitých v konstrukci spotřebiče.

ZÁKAZNICKÝ SERVIS

Kontaktní adresu pro vaši zemi najdete na zadní straně nebo na našich webových stránkách www.franke.com

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

UPOZORNENIE: Pri použití plynového spotrebiča na varenie vzniká v miestnosti, kde je nainštalovaný, teplo, vlhko a spaliny.

Zabezpečte, aby bola kuchyňa dobre vetraná, najmä keď sa spotrebič používa. Nechajte otvorené prirodzené vetracie otvory alebo nainštalujte mechanické vetracie zariadenie (digestor).

Neovládajte spotrebič externým časovým spínačom ani samostatným systémom diaľkového ovládania.

UPOZORNENIE: Proces varenia musí prebiehať pod dohľadom. Na krátky proces varenia treba dohliadať bez prerušenia.

Poznámka: Ak je nad varnou doskou nainštalovaný digestor, vzdialenosť, ktorú treba dodržať, nájdete v návode na montáž digestora.

MINIMÁLNÍ ROZMĚRY (MM)

A=590/730/880 B=50

C=400 D=700

Pokud spotřebič není instalován nad troubou, nainstalujte oddělovací přepážku.

Instalační postup

Spotřebič je připevněn k jednotce pomocí poskytnutých držáků a příslušenství.

Pro Spojené království, Severní Irsko a Irskou republiku.

Elektrické připojení

Varná deska FRANKE se dodává s 3-žilovým napájecím kabelem s volnými koncovkami.

Zajistěte následující:

• Charakteristiky elektrického systému vaší domácnosti (napětí, maximální výkon a proud) jsou kompatibilní s charakteristikami vaší varné desky FRANKE.
• K zástrčce a zásuvce je snadný přístup a jsou umístěny tak, aby při vytažení zástrčky nebyla přístupná žádná část pod proudem.
• Při výměně napájecího kabelu se použije kabel typu 3 × 0.75 mm² H05RR-F.
• Koncovky dvou spotřebičů nesmí být zapojeny do stejné zásuvky. Dodržují se polarity volných koncovek ((modrý = nulový = (1)/žlutý a zelený = uzemnění = (2)/hnědý = vodič pod proudem = (3)).

Nedodané vstřikovače si třeba vyžádat od služby zákazníkům.

Důležité: všechny spotřebiče jsou ve výrobě nastaveny na zemní plyn (G20). Pokud se má použít jiný druh plynu, vyměňte vstřikovače následujícím způsobem:

• Odstraňte mřížky, kryty hořáků a rozdělovače plamene;
• Odšroubujte staré vstřikovače a nahraďte je dodanými kusy, které jsou vhodné pro přívod plynu, přičemž se ubezpečte, že značení odpovídá údajům v tabulce: Znovu nasaďte rozdělovače plamene, kryty hořáků a mřížky;

Varná deska se zapaluje ovládacími gombíky. Hořák zapalte následovně:

• Stiskněte požadovaný otočný gombík a otočte ho na maximum. Držte ho do zapálení plamene.
• Držte gombík stlačený 3 - 4 sekundy, aby jiskry mohly zapálit plyn vycházející z hořáku a umožnily zohřátí termočlánku.
• Potom gombík pusťte a otáčejte s ním proti směru ručiček, abyste nastavili požadovanou úroveň plamene. Pokud plamen nezůstane hořet, zopakujte postup od kroku 1.

Varná plocha je určena na každodenní používání. Známky použití jako škrábance nebo viditelné oděrky materiálu od hrnců nebo pánví jsou normální. Intenzivní používání vede k viditelnějším známkám používání. Spotřebič v takových případech nadále pracuje dokonale a případná stížnost není odůvodněná. Bezpečnost je vždy zaručena.

Aby byla spotřeba plynu nižší a účinnost vyšší, používejte hrnce s vhodnou šířkou podle hořáku, aby plamen nepřesahoval okraje (dodržte hodnoty uvedené v následující tabulce):

Horák	Dno hrnca max. Ø (odorúčaný)
Dvojita korunka 160-240 mm
Ryhchy 140 - 220 mm
Polovične ryhchy 140 - 200 mm
Pomocné 60 - 140 mm

Nečistěte spotřebič a jeho příslušenství, dokud nevychladnou. Nepoužívejte hořlavé kapaliny v blízkosti spotřebiče.

V souladu se směrnicí 2012/19/EU o snižování nebezpečných látek používaných v elektrických a elektronických přístrojích a o likvidaci odpadu.

1 15

J 1 J 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

J 1

1. 1ii 1ii 1ii 1ii 1ii 1ii 1ii 1ii

1

Clllal 1111111111111111

Jusie 1 Jusie 1 a 1
