Type de produit	Table de cuisson au gaz encastrable
Marque	Franke
Modèle	FHSM 905 4G DCL C OA
Nombre de brûleurs	5 (1 double couronne, 1 rapide, 2 semi-rapides, 1 auxiliaire)
Source de chaleur	Gaz
Catégorie gaz	II 2H3+ (Gaz naturel G20 et GPL G30/G31)
Alimentation électrique	220-240 V, 50-60 Hz, 0,6 W
Dimensions hors tout (L x P)	880 x 510 mm
Dimensions d'encastrement (L x P)	840 x 480 mm
Hauteur d'encastrement	40 mm
Poids net	14 à 15,7 kg (selon finition)
Puissance nominale totale gaz	10,8 kW
Débit nominal total G20	1,028 m³/h
Débit nominal total G30/G31	785 g/h
Allumage	Électrique intégré (bouton rotatif avec maintien)
Sécurité	Thermocouple de sécurité (arrêt automatique du gaz en cas d'extinction de flamme)
Matériau	Plaque en acier inoxydable ou émaillée selon version
Grilles	Fonte ou acier, avec pieds caoutchouc
Nettoyage	Grilles, capuchons et diffuseurs lavables à l'eau savonneuse (pas de lave-vaisselle)
Installation	Classe 3, type Y, nécessite un plan de travail de 40 mm d'épaisseur
Pièces détachées	Injecteurs, boutons, grilles, capuchons, diffuseurs
Réparabilité	Maintenance par service agréé Franke uniquement
Garantie	Consulter les conditions générales de Franke

FOIRE AUX QUESTIONS - FHSM 905 4G DCL C OA FRANKE

Comment allumer un brûleur ?

Appuyez et tournez le bouton correspondant jusqu'à la position d'allumage (symbole flamme). Maintenez enfoncé 3 à 4 secondes pour permettre l'allumage et chauffer le thermocouple. Relâchez et ajustez la flamme.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'alimentation gaz et électrique sont actives, que le robinet gaz est ouvert, que les orifices du brûleur ne sont pas obstrués, et que toutes les pièces sont correctement repositionnées. Si le problème persiste, contactez le SAV.

Comment convertir la cuisinière pour utiliser du gaz GPL ?

L'opération doit être réalisée par un technicien qualifié. Remplacez les injecteurs par ceux adaptés au GPL (fournis ou à commander) et réglez la vis de flamme minimale au maximum. L'autocollant de conversion doit être apposé sur la plaque signalétique.

Quels types de gaz sont compatibles ?

Cette cuisinière est réglable pour le gaz naturel (G20) et le GPL (G30 butane ou G31 propane). Elle est de catégorie II 2H3+. Le réglage d'usine est pour le gaz naturel.

Comment nettoyer les brûleurs ?

Retirez les grilles, capuchons et diffuseurs. Lavez-les à l'eau chaude savonneuse avec une éponge douce. Séchez soigneusement avant de remonter. Ne les lavez pas au lave-vaisselle et n'utilisez pas de produits abrasifs.

Que faire en cas d'extinction accidentelle de la flamme ?

Fermez immédiatement le bouton de commande du brûleur et n'essayez pas de le rallumer pendant au moins 1 minute. Le thermocouple de sécurité coupe automatiquement l'arrivée de gaz après environ 30 secondes.

Quelle est la distance minimale entre la cuisinière et les parois ?

Respectez au moins 150 mm des parois latérales, 50 mm de la paroi arrière et 700 mm des placards situés au-dessus. Ces distances sont essentielles pour éviter les risques d'incendie.

Puis-je installer la cuisinière au-dessus d'un four ?

Oui, mais assurez-vous qu'un séparateur est installé si le four n'est pas intégré. Le tuyau de gaz ne doit pas entrer en contact avec les parois chaudes du four. Consultez les instructions d'installation.

Comment obtenir des pièces détachées ou une réparation ?

Contactez le service client Franke via le site www.franke.com. Utilisez exclusivement des pièces d'origine. Fournissez le modèle (FHSM 905 4G DCL C OA) et le numéro de série lors de votre demande.

Que faire si la cuisinière ne fonctionne plus du tout ?

Vérifiez que l'alimentation électrique est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que le robinet d'arrivée de gaz est ouvert. Si le problème persiste après ces vérifications, contactez le SAV Franke.

MODE D'EMPLOI FHSM 905 4G DCL C OA FRANKE

FR Manuel d'utilisation Table de cuisson au gaz

RO Manual de utiliser

Plynová varná deska

UK Noci6HnK KopncTyBaHa

TazOBA BapnIbHa NOBepxHra

RU RykoBOIDTO NOIb3OBaTeJRA

TaoBaB aPoUHa NOBepxHocTb

TR Kullanim kilavuzu

Gazli ocak

AR jlujglg

pssssss

SAFETY INFORMATION

Dans le present manuel et sur votre apparéil, nous avons fourni de nombreux messages de sécurité importants.

Il convient de tous jours lore et respecter tous les messages de sécurité.

Franke se réserve le droit d'apporter des modifications au produit sans préavis. Toutes les informations sont correctes au moment de la publication.

Les enfants à partir

de 8 ans et les personnes aux capacités physiques, sensorielles ou mentales réduites, ou disposant d'une expérience ou de connaissances limitées, ne doivent pas utiliser ni nettoyer l'appareil, excepté sous la surveillance et les conseils d'une personne responsable de leur sécurité.

Les enfants de moins de 8 ans ne sont pas autorisés à utiliser ou nettoyer l'appareil, même sous supervision.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Risque de blessure!

Cet apparéil n'est pas un jouet.
Maintainir les enfants et les animaux éloignés du dispositif et des matériaux d'emballage, par exemple film plastique et polystyrene;ils peuvent s'avérer dangereux, il convient donc de les jeter de manière correcte.
Ne pas laisser les enfants sans surveillance à proximé de l'appareil.
Ne pas laisser les enfants jouer avec l'appareil.

Risque de brûlures!

L'appareilCHAUFFEPendantsonutilisation.Vousdevezfaireattentiona ne pas toucherla plaque.

ATTENTION: les parties
accessibles peuvent devenir
chaudes pendant l'utilisation.
Les jeunes enfants doivent etre
tenus à I'ecart.

Assurez-vous que le type et l'alimentation de gaz sont compatibles avec les specifications de l'appareil. La table de cuisson a eteDeveloppee exclusivement pour une utilisation domestique,

non professionnelle dans les foyers uniquement.

Le type de gaz pour lequel l'appareil est prévu est indiqué sur la plaque signalétique au bas du plateau.
Avant l'installation, s'assurer que les conditions locales d'alimentation en gaz (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux réglementations d'installation en vigueur. Une attention particulière doit être portée aux exigences applicables concernant la ventilation.
Les conditions de réglage sont inscrites sur l'étiquette (ou sur la plaque signalétique).

Portez une attention particulière aux réglementations sur la ventilation.
Avec un usage de la plaques, éteignez les plaques à l'aide des commutateurs.
Assurez-vous que les brûleurs sont froids avant de referrer le capot, si l'appareil en est équiné.

!Risque d'électrocution en cas d'infiltration de liquides !

L'appareil contient des composants électriques.

S'assurer qu'aucun liquide ne pénétre à l'intérieur de l'appareil.
Ne pas utiliser de vapeur sous pression pour nettoyer l'appareil.
Si les flames du brûleurs s'éteignent accidentellement, coupez la commande du brûleur et ne tentez pas de rallumer le brûleur pendant au moins 1 min.
Le dispositif ne doit pas etre actionné pendant plus de 15 secondes, si après 15 secondes, le brûleur ne s'est pas allumé, arrêtez d'utiliser le dispositif et ouvre la portedu compartment et/ou attendez au moins 1 minute avant d'essayer d'allumer encore une fois le brûleur.
Assurez-vous que l'appareil est installé de manière à pouvoir le déconnecter de l'alimentation électrique, avec une distance d'ouverture de contact (3 mm) assurant une déconnexion complète dans les conditions de surtension de catégorie III.

Assurez-vous que l'appareil est connecté à un système de mise à la terre conforme aux réglementations en vigueur.

ATTENTION: L'utilisation

d'un apparéil de cuisson à gaz génère de la chaleur, de l'humidité et des produits de combustion dans le local où il est installé.

Assurez-vous que la cuisine est bien ventilée, particulièrement quand l'appareil fonctionne : gardez les troughs d'aération naturels ouverts ou instaliez une ventilation mécanique (hotte aspirante).
Ne pas utiliser l'appareil avec un interrupteur hora externe ou un système de télécommande séparé.

ATTENTION: Vous doivent surveiller le processus de cuisson. Tout processus de cuisson court doit être surveillement en continu.

Ne pas utiliser de nettoyeurs à vapeur ni de jets d'eau directs.
Ne jamais utiliser de tampons à récurer, de laine d'acier, d'acide chlorhydrique ou d'autres produits qui pourrait rayer ou marquer la surface.

N'utilisez jamais d'objets pointus qui pourraient abimer les joints entre le bandeau et le plan de travail.
Assurez-vous de la parfaite propre des zones de sortie du gaz.
Ces consignes ne sont valables que si le symbole du pays est present sur l'appareil. Si le symbole n'est pas present sur l'appareil, il est nécessaire de se reférer aux instructions techniques qui devraient fournir les consignes nécessaires concernant la modification de l'appareil aux conditions d'utilisation du pays.

Risque d'incendie!

Ne rangez pas d'objects sur les surfaces de cuisson.

AVENTISSEMENT :

Laisser cuire des alimentents sans supervision ou en automatique sur une table en presence de graisse ou d'huile représenté un danger et peut provoquer un incendie. L'huile chaudes'enflammme facilement.

CARACTERISTIQUES TECHNIQUES

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

Position Brûleur Débit		nominal G20	Injecteurs G20 20 mbar	Débit nominal G30	Débit nominal G31	Injecteurs G30 / G31 28-30/ 37 mbar	Puisance nominale (kW)	Puisance réduite (kW)
4 DC 0,315 1,35				240 240 0,91 3,3*218 *218 *0,85	*3			2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Pression (mbars)	min.	17		20	25
	nom.	20		28-30	37
	max.	25		35	45
Type de gaz		G20 Gaz naturel			GPL G30 Butane G31 Propane		cat. II 2H3+

*TOUS LES MODELES FHMA

CONFIGURATION DES MODELES
Modèle nr	AUX	nrSR	nrR	nrDC	Nbrûleurs	Source de chaleur	Débit nominal total - G20 (m3/h)	Débit nominal total - G30/ G31 (g/h)	Air nécessaire à la combustion (m3/h)	Puisance nominale du gaz installé tot. (kW)	Puisance nominale du GPL gaz installé tot. (kW)	Poids net-brut (kg)
FHSM 604 4G	1	2	1		4	GAZ	0,713	545	15	7,5	7,5	8-9,4 (C) 7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAZ	0,742	567	15,6	7,8	7,8	8-9,4 (C) 7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	10,5 -12(C) 8,9-10,4 (E)
FHSM 905 4GDCL	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	14-15,7 (C) 12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAZ	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4GDCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4GDCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)
DC = Double Couronne SR = Semi-Rapide R = Rapide AUX = Auxiliaire C = Ponte E = Émailled Alimentation = 220-240V; Fréquence = 50-60Hz; Puisance / Intensité = 0,6 Watts

INSTALLATION

L'installation et le raccordement électrique/ gaz doivent être réalisés uniquement par un personnel spécialisé et dûment autorisé.

Le fabricant decline toute responsabilité en cas de lésion aux personnes ou de dommages aux biens dus au non-respect de ces dispositions.

Le branchement au gaz doit être conforme aux réglementations en vigueur dans le pays au moment de l'installation.

Vérifier que l'appareil est directement branché sur la prise secteur. S'assurer qu'aucun adaptateur, multiprise ou autre rallonge ne sont utilisés pour brancher l'appareil.

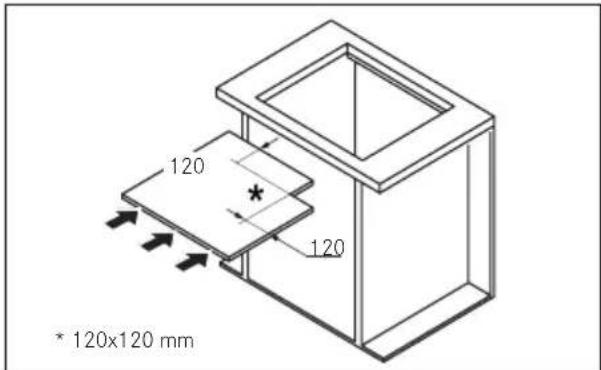

Exigences pour le meuble

Ce manuel se refère à une table de cuisson au gaz encastrée de classe 3 et au type Y pour la partie électrique.

Le tuyau de gaz ne doit pas entraer en contact avec les côtes du four sous la plaque de cuisson.

Pour les unités encastrées, les composants (plastiques et bois de placage) doivent être assemblés à l'aide d'adhesifs résistant à la chaleur (min. 100^ ): les matériaux et adhesifs non appropriés peuvent se déformer et se détacher.

La ventilation des pieces doit être conforme aux réglementations locales.

L'élément de cuisine doit laisser assez d'espace pour permettre le branchement de l'appareil.

Important: ces apparèils sont de type « Y » en termes de degré de protection contre les risques d'incendie. La distance minimale entre le bord de l'appareil et la paroi laterale est de 150mm , de 50mm pour la paroi arrêté et de 700mm pour les évventuels placards au-dessus de lui. Il est conseillé d'intégrer l'appareil dans des plans de travail de 40mm d'épaissur.

Si les dimensions diffèrent, les éventuelles modifications doivent être générées par le technicien.

Remarque: Si une hotte est installée au-dessus de la plaque de cuisson, voir les instructions d'assemblage de la hotte pour connaître la distance à respecter.

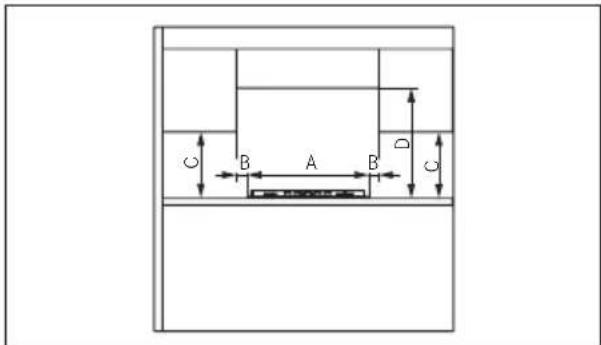

DIMENSIONS MINIMALES (MM)

A=590/730/880 B=50

C=400D=700

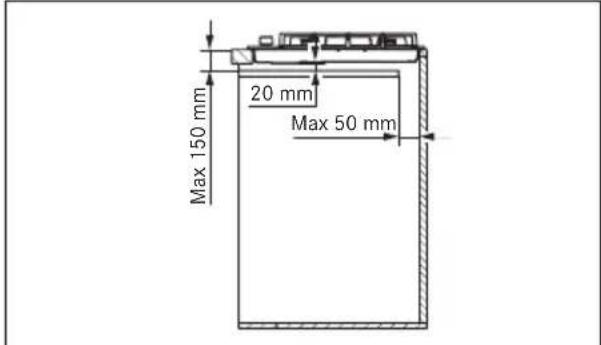

Si l'appareil n'est pas installé au-dessus d'un four: disposez un déflecteur séparateur.

Procedure d'installation

L'appareil est fixé à l'unité au moyen des supports et accessoires fournis.

Assurez-vous qu'il y a un libre accès aux éléments de fixation à l'avant et à l'arrière après l'instruction de l'appareil.

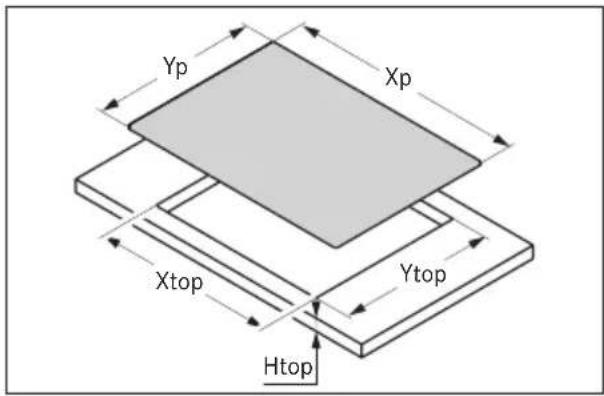

Préparez le trou dans le plan de travail selon les dimensions indiquées. Veillez a respecter les dimensions indiquées.

Modèle Xp Yp X				Y haut	H haut
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Applique la bande d'etanchéité autour du trou et positionnéla table de cuisson.
Fixez l'appareil avec les vis et les supports.
Retirez la bande d'étanchéité en excès.

Connexion à l'arrivée de gaz

• Branchez l'appareil à l'arrivée de gaz, dans le respect des réglementations en vigueur, seulement après s'être assure qu'elle correspond au type de gaz à utiliser. Autrement, effectuez les opérations décrites au paragraphe "Remplacement des injecteurs".

Pour le gaz liquide, utilisez des régulateurs de pression conformes aux réglementations en vigueur.

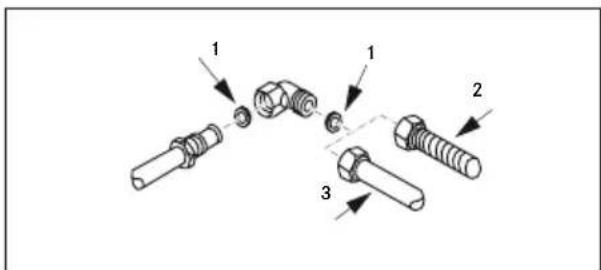

La connexion à l'arrivée de gaz peut être réalisée de deux manières :

A. Reliez la table de cuisson au gaz avec un tuyau en cuivre rigide de 12mm de diamètre (3). Pour obtenir une bonne étanchéité, utilisez le joint elastomère fourni comme accessoire (1). B. Reliez la table de cuisson avec un tube en acier flexible à surface continue (2). Dans ce cas également, pour Broker une belle étanchéité, utilisez le joint fourni comme accessoire (1). La longueur maximale du tuyau est de 2 metres linéaires.

Important: Si un tuyau en acier inoxydable est utilisé, il doit être installé de façon à ne toucher aucune partie mobile de l'ameublement. Il doit passer à travers une zone sans le moindre obstacle et où il est possible de l'inspecter sur toute sa longueur.

Aprese le raccordement a l'alimentation de gaz, allumez les bruleurs et tournez les boutons de la position max a la position min pour vérifier la stabilité de la flamme.
Avec de l'eau savonneuse.

Pour le Royaume Uni, l'Irlande du Nord et la République d'Irlande.

Branchement électrique

La table de cuisson FRANKE est dotée d'un cable electrique à 3 conducteurs et bornes libres.

Assurez-vous des points suivants:

• Les caractéristiques du circuit électrique domestique (tension, puissance maximale et intensité) sont compatibles avec celles de votre table de cuisson FRANKE.
  -La fiche et la prise sont accessibles facilement et sont placees de façon qu'aucune partie sous tension ne soit accessible lors de l'insertion et du retrait de la fiche.
• Un cable 3 × 0,75 ~mm^2 de type H05RR-F pour tables de cuisson entierement au gaz est utilisé pour le remplacement du cable d'alimentation.
• Les bornes de deux apparèils ne sont pas reliées à la même fiche.
• Les polarités des bornes libres sont respectées (bleu = neutre = (1) / jaune et vert = terre = (2) / marron = tension = (3)).

Ajustement aux différents types de gaz

Avertissement: Cette opération doit être effectuee par un technicien qualifie

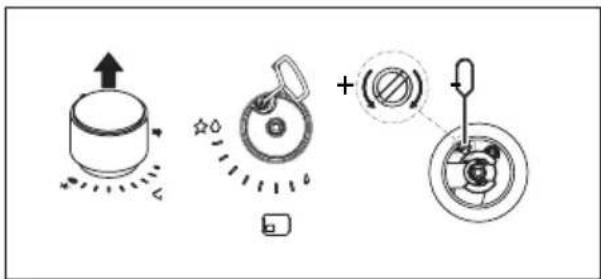

Réglage minimum de la flamme

Enlevez le bouton.
Insérez le tournevis entre le joint et le couvercle jusqu'à ce qu'il attaigne la vis de réglage.
- Réglez la flamme minimum en tournant la vis de réglage dans le sens horaire pour diminuer et dans le sens inverse pour l'augmenter. Le tournevis de réglage est fourni avec les accessoires.

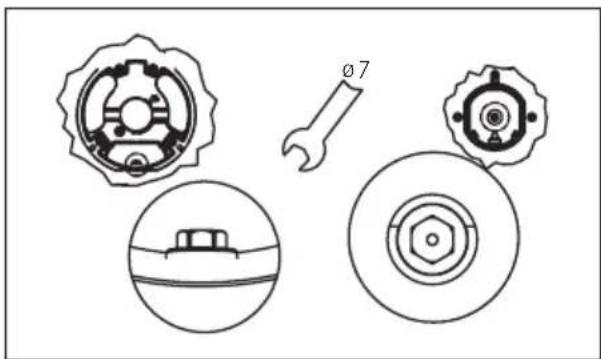

Remplacement des injecteurs

Les injecteurs non fournis doivent etre demandes au service client.

Important : tous les apparèils sont régés en usine pour une utilisation au gaz naturel (G20). Si un type de gaz différent est utilisé, remplacez les injecteurs comme suit :

• Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
• Devissez les injecteurs et remplacez-les par ceux fournis et qui sont adaptés à l'arrivée de gaz, en vous assurant que le marquage coïncide avec celui du tableau;
• Réinstallé les diffuseurs de flamme, les capuchons des brûleurs et les grilles; Ces brûleurs ne nécessitant aucun réglage de l'air.

Accès à la plaque de cuisson

Pour acceder au plateau contenant les pieces fonctionnelles, proceedez comme suit :

• Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
• Déposez les boutons en les faisant glisser de leurs broches;
• Déposez les vis qui maintainennent les brûleurs sur la plaque;
• Soulevez la plaque de cuisson.

Important: Lors de la conversion de l'appareil vers un type de gaz différent, placez l'autocollant correspondant (fourni en accessoire) à l'endetroit prévu à cet effet sur

la plaque de données. Pour une utilisation avec du GPL (G30 ou G31), la vis de réglage minimum de la flamme doit être visée à fond. Ces appeareils sont fournis en cat. II 2H3+.

USAGE PRÉVU

ATTENTION: Cet apparéil est concu
uniquement pour cuisiner. Il ne doit pas être
utilisé pour d'autres buts, comme chauffer une
piece.

Ne tirez pas sur l'appareil ou le cable d'alimentation pour le débrancher.
Fermez le robinet d'arrivée générale du gaz quand la table n'est pas utilisé.

Risque de brûlures!

Ne touche pas les grilles pour casseroles pendant la cuisson.
Ne touchez pas l'appareil avec des parties mouillées du corps.

Allumage des brûleurs

La table de cuisson s'allume à l'aide des boutons de commande rotatifs. Pour allumer les brûleurs, procédez comme suit :

• Appuyez et tournez le bouton jusqu'à la position allumage et puissance maximale.
• Maintenez le bouton enforcé pendant 3 à 4 secondes pour permettre aux étincelles d'enflammer le gaz sortant du brûleur et pour permettre au thermocouple de chauffer.
• Puis, relâchéz le bouton et réglez la flamme en le tournant dans le sens antihoraire. Si la flamme s'eteint, repétez la procédure à partir de l'étépe 1.

Icône de bouton

Fonction

Éteint

Flamme minimum

Éclairage et flamme maximum

Zone de cuisson

La table de cuisson est un apparéil àutilisation quotidienne: il est normal que les casseroles ou les ustensiles de cuisine causent des marques d'utilisation ou d'abrasion. Un usage intensif peut entraîner de nombreuses marques d'utilisation.Dans ce cas, l' apparéil continue à fonctionner parfaitement et une réclamation n'est pas justifiée.La sécurité est always garantie.

N'utilisez pas l'appareil comme support. Pour éviter d'endommager l'appareil :
En cas de défaillance thermique, éteignez la plaque et laissez-la refroidir complètement.
Ne placez pas de vaissele dessus. Ne refroidissez avec de I'eau froide en aucune circonstance.
Ne pas monter sur l'appareil. L'appareil est fabriqué conformément aux normes de sécurité pertinentes en vigueur et aux conditions requises de sécurité de la Directive sur le Gaz.

Valve de sécurité automatique

Ces tables de cuisson sont équipées d'un dispositif de sécurité qui ferme automatiquement le flux de gaz si la flamme s'eteint accidentellement, en raison d'un courant d'air, du débordement de liquide ou d'une interruption-temporaire de l'arrivée de gaz. Ce dispositif s'enclenché env. 30 secondes après l'extinction de la flamme.

Utilisation des brûleurs

Pour une consommation de gaz réduite et une meilleure efficacité, utilisez des casseroles de largeurs adaptées aux brûleurs, en s'assurant que la flamme ne dépasse pas sur les bords (respecter le tableau suivant):

Brûleur	Ø mini, maxi de la casserole (conseillé)
Double couronne	160 à 240 mm
Rapide 140 à 220 mm
Semi-rapide 140 à 200 mm
Auxiliaire 60 à 140 mm

L'utilisation de casseroles plus larges que celles indiquées peut entrainer une surchauffe des boutons et de la table et, en cas d'utilisation prolongée, le jaunissement du couvercle (s'il est en acier inoxydable).

Franke decline toute responsabilité pour les dommages dus à une telle utilisation. (Fig. 1)

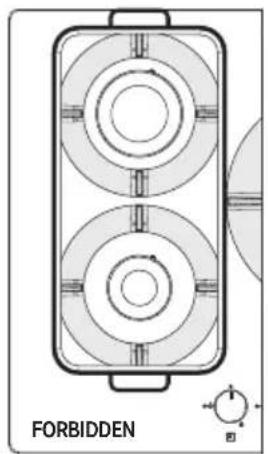

Ne placez pas la meme casserole sur deux bruleurs. (Fig.1)
N'utilisez pas deux brûleurs en même temps avec un seul contenant, comme une casserole ou une poële à poisson. (Fig.1)
Unemauvaiseutilisationdesgrillespeut endommagerla tabledecuisson:neposez paslesgrillesaI'enversetnelesfaitespas glisserlelongdela tabledecuisson.
Si vous utilisez des cassetoles et des poêles en fonte, en pierres ollaires ou en terre-cuite, ne les utilisez pas plus de 20 minutes, en cas de cuisson longue, reglez le brûleur au minimum.
Les diffuseurs de chaleur tels que les mailles en métal, ou de tout autre type, ne sont pas recommendés.

ATTENTION: L'utilisation de casseroles ou poêles particulières peut provoquer une légère déformation-temporaire de la surface de cuisson en acier. Cela est normal et n' affecte pas le fonctionnement de l'appareil.

Fig. 1

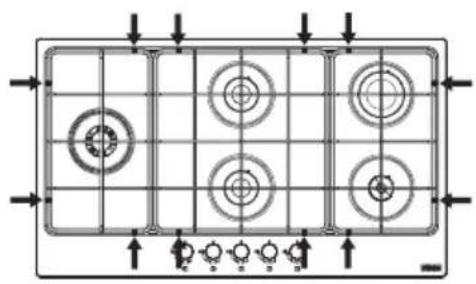

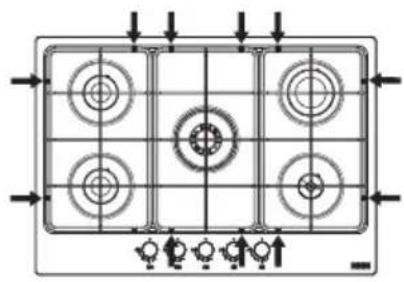

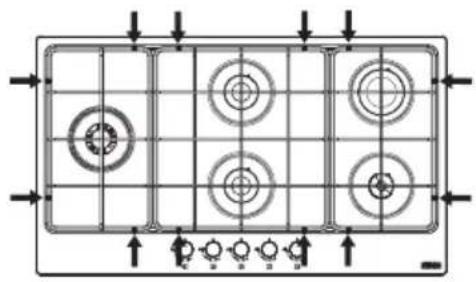

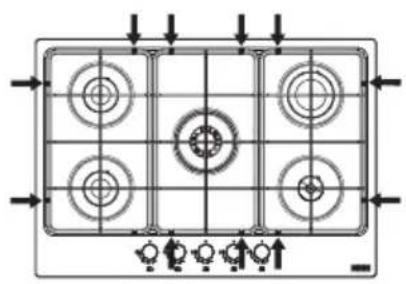

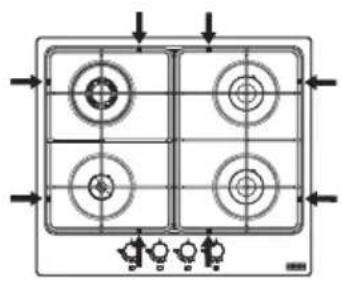

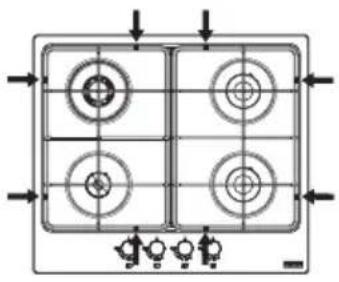

Position correcte des grilles

Assurez-vous de placer les grilles avec les pieds en caoutchouc dans la bonne position, comme indiqué par les flèches sur les photos ci-dessous :

NETTOYAGE ET ENTRETIEN

Risque de brûlures!

Ne nettoyez pas l'appareil et ses accessoires tant qu'ils ne sont pas froids.
N'utilisez pas de liquides inflammables a proximite de l'appareil.

Avant toute opération de nettoyage et d'entretien :

Eteindre l'appareil.

Les alimentés qui tombent ou se déposent sur la surface, sur les éléments fonctionnels ou esthétiques de la table de cuisson ne doivent pas être consommés.

Nettoyage de l'appareil

Nettoyez la table de cuisson après chaque utilisation, afin d'eviter la combustion des résidus alimentaires.
Pour nettoyer les résidus alimentaires, utilisez un chiffon doux ou une éponge avec de l'eau. Nous vous recommendons d'utiliser des agents de nettoyage de protection.
Éliminez sans tarder les résidus alimentaires contenant beaucoup de sucre.
- Séchez toujours l'appareil avec soin, après avoir passé dessus un chiffon humide pour éviter les dépôts calcaires.
Nettoyez les grilles, les capuchons des brûleurs et les diffuseurs de flammes à l'eau chaude savonneuse, en vous assurant de les essuyer avec précaution. Ne les lavez pas au lave-vaisse. Assurez-vous de la parfaite propre des zones de sortie du gaz.
La couleur d'origine des grilles à casseroles peut s'alterer avec le temps sur la partie où repose les casseroles, en raison de la chaleur.

MAINTENANCE ET RÉPARATION

Avant toute opération de maintenance, débranchez l'appareil de l'alimentation électrique.

En cas de problème technique, contactez le SAV Franke.

S'assurer que la maintenance des composants électriques est effectuee uniquement par le fabricant ou le service clientèle. Utiliser exclusivement des pieds detachées d'origine.

S'assurer que les cables endommages sont uniquement replacés par le fabricant ou le service clientèle.

Lorsque you contactez le service clientele, veuillez fournir les informations suivantes :

-type de défaut
- modele d'appareil (Art./Cod.)
- nombre de série (N.S.)

Cette information est donnée sur la plaque signalétique de la brochure ou sous la table de cuisson.

Si la table de cuisson ne fonctionne pas correctement, avant d'appeler le S.A.V Franke, referez-vous au Guide de Dépannage pour déterminer le problème :

GUIDE DE DÉPANNAGE

Type de défaut Vérifiez que :

A

Le brûleur ne s'allume pas, ne reste pas allumé ou les flammes ne sont pas régulières

1 L'alimentation en gaz ou en électricité n'est pas coupée
2 Le robinet d'alimentation du gaz n'est pas ouvert
3 La bouteille de gaz rechargeable (gaz liquide) n'est pas vide
4 Les ouvertures du brûleur ne sont pas obstruées
5 La prise electrique n'est pas sale
6 Toutes les parties du brûleur n'ont pas été positionnées correctement
7 Il n'y a pas de courant d'air pres de la table de cuisson
8 Lors de l'allumage du bruleur, le bouton n'a pas ete enfoncé depuis suffisamment longtemps pour activer le dispositif de protection (voir page 33 "Usage prevu")
9 Les ouvertures du bruleur ne sont pas obstruées pres du thermocouple.
10 Le réglage de gaz minimum n'est pas correct

B

Les contenants (casseroles, poëles, marmites) ne sont pas stables

11 Le fond du écipient n'est pas parfaitement plat
12 Le recipient n'est pas centre sur le brûleur
13 Les grilles n'ont pas ete echangees ou mal positionnées

Si après les vérifications, le défaut persiste, contactez le S.A.V. Franke le plus proche.

Emballage

Tous les matérieliaux d'emballage (cartons, films plastiques (PE) et polystyrene (EPS)) sont marqués et doivent, si possible, être mis au recyclage et eliminés de manière écologique.

Débranchement

Débranchez l'appareil du secteur. Lorsque l'appareil est fixé, cette opération doit être effectuee par un electricien qualifie.

Mise au rebut

Le symbole sur le produit ou sur l'emballage indique que I'appareil ne doit pas etre jeté avec les déchets menagers.

Éliminer l'appareil via un point de collecte spécialisé dans les déchets électroniques et électriques.

Conformément à la Directive 2012/19/UE relative à la réduction des substances dangereuses utilisées dans les apparils électriques et Electroniques et l'élimination des déchets.

Le tri des déchets de l'appareil enonne et due forme à des fins de recyclage ultérieur, traitement et élimination ecologique contribuente à éviter l'impact potentiellement négatif sur l'environnement et la santé et facilitent le recyclage des matérielux utilisés dans la construction des appareils.

SERVICECLIENTÉLE

Reportez-vous à l'adresse à contacter de votre pays à la première page de notre site Internet: www.franke.com

INFORMAZIONI PER LA SICUREZZA

	15ab
	2c###
	3a### (J###) o## (J###)
	45###
	5###
	6###
	7###
	87 ###
	9
	10
	11
	12
	13

. Franke 4

C

a

olal jnall paowil cioglaes

[A\left( {1,2}\right) ]

juiiie 2 juiie iie 101g ie 1

j.25.11.2022 le 25.3
