ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SHX51HEAT2022 SHX

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ

Θερμαντικό σώμα υπέρυθρης ακτινοβολίας

SHX51HEAT2022

ΣΑΣ ΕΥΧΑΡΙΣΤΟΥΜΕ ΠΟΥ ΕΠΙΛΕΞΑΤΕ ΤΟ ΣΥΓΚΕΚΡΙΜΕΝΟ ΠΡΟΪΟΝ ΤΗΣ ΣΗΧ.

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ

GR

Σημαντικές πληροφορίες σχετικά με την ασφάλεια, το σημείο εγκατάστασης και την ηλεκτρική σύνδεση

Ανακύκλωση, απόρριψη, δήλωση συμμόρφωσης

Περιεχόμενα συσκευασίας

Περιγραφή συσκευής

Θέση εγκατάστασης και σύνδεση

Θέση σε λειτουργία και λειτουργία

Καθαρισμός και συντήρηση

Τεχνικά χαρακτηριστικά

Εγγύηση

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΠΡΙΝ ΑΡΧΙΣΕΤΕ ΜΕ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ, ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ, ΤΟΝ ΧΕΙΡΙΣΜΟ Η ΤΗ ΣΥΝΤΗΡΗΣΗ. ΠΡΟΣΤΑΤΕΥΣΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ ΤΗΡΩΝΤΑΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ. Η ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΟΔΗΓΙΩΝ ΜΠΟΡΕΙ ΝΑ ΕΠΙΦΕΡΕΙ ΣΩΜΑΤΙΚΕΣ ΒΛΑΒΕΣ ́Η/ΚΑΙ ΥΛΙΚΕΣ ΖΗΜΙΕΣ ́Η/ΚΑΙ ΑΠΩΛΕΙΑ ΤΩΝ ΑΞΙΩΣΕΩΝ ΠΟΥ ΑΠΟΡΡΕΟΥΝ ΑΠΟ ΤΗΝ ΕΓΓΥΗΣΗ!

Ενδεδειγμένη χρήση

Η συγκεκριμένη συσκευή διαθέτει προστασία στεγανότητας από εκτοξευόμενο νερό (IP65). Η συγκεκριμένη συσκευή προορίζεται για τη θέρμανση σε στεγασμένους εξωτερικούς χώρους (π.χ. βεράντες). Η συγκεκριμένη συσκευή είναι κατάλληλη για περιστασιακή και όχι συνεχή χρήση. Η συσκευή προορίζεται για ιδιωτική και όχι για επαγγελματική χρήση. Η λειτουργία της συσκευής επιτρέπεται μόνο σε πρίζα με προστασία 220-240 V AC/50-60 Hz (10/16A).

Μια χρήση πέραν της προαναφερόμενης θα προκαλέσει ζημιά στη συσκευή. Επιπρόσθετα υφίσταται κίνδυνος πρόκλησης βραχυκυκλώματος, πυρκαγιάς ή ηλεκτροπληξίας. Δεν επιτρέπονται μετασκευές, τροποποιήσεις ή το άνοιγμα της συσκευής.

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ, ΤΟ ΣΗΜΕΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Υπόδειξη ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η συγκεκριμένη συσκευή δεν διαθέτει διάταξη ρύθμισης της θερμοκρασίας περιβάλλοντος χώρου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση του θερμαντικού σώματος δεν επιτρέπεται σε μικρούς χώρους, στους οποίους παρευρίσκονται άτομα που αδυνατούν να εξέλθουν μόνα τους από αυτούς, εκτός εάν διασφαλίζεται η διαρκής

επίβλεψη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η συγκεκριμένη συσκευή προορίζεται αποκλειστικά για τη θέρμανση προστατευμένων εξωτερικών χώρων και δεν επιτρέπεται να χρησιμοποιείται διαφορετικά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να μη ψεκάζεται!

1. Η συσκευή δεν είναι κατάλληλη για συνεχή λειτουργία ή λειτουργία ακριβείας
2. Αφαιρέστε τη συσκευή από τη συσκευασία και βεβαιωθείτε ότι βρίσκεται σε άρτια κατάσταση.
3. Κρατάτε τα παιδιά μακριά από τα υλικά συσκευασίας. Σε περίπτωση κατάποσης υφίσταται κίνδυνος ασφυξίας/πνιγμού!
4. Βεβαιωθείτε ότι η τάση της παροχής στην οικία σας αντιστοιχεί σε αυτήν του θερμαντικού σώματος.
5. Βεβαιωθείτε για την άρτια κατάσταση του καλωδίου ρεύματος και του βύσματος (φις).
6. Πριν την αποσύνδεση του καλωδίου φροντίζετε πάντα ότι η συσκευή είναι απενεργοποιημένη. Ενεργοποιείτε τη συσκευή μόνο με στεγνά χέρια. Σε αντίθετη περίπτωση: Κίνδυνος ηλεκτροπληξίας!
7. Μην τοποθετείτε εύφλεκτα αντικείμενα κοντά στο θερμαντικό σώμα και μην κατευθύνετε το θερμαντικό σώμα προς τέτοιου είδους αντικείμενα. Σε κλινοσκεπάσματα, χαρτιά, ρούχα και κουρτίνες φροντίστε για την εγκατάσταση ή τοποθέτηση του θερμαντικού σώματος σε απόσταση κατά

μέτωπο τουλάχιστον 1 μέτρου από αυτά. Εγκαταστήστε το θερμαντικό σώμα κατά προτίμηση με την πλάτη ή τις πλευρές στραμμένες προς αυτά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να μην τοποθετείται κοντά σε νερό (μπάνιο, πισίνα κ.λπ.).

1. Για προστασία από ηλεκτροπληξία μη βυθίζετε το καλώδιο ρεύματος ή το βύσμα στο νερό.
2. Μην εισάγετε ξένα σώματα στις θυρίδες εξαερισμού. Προσοχή: Κίνδυνος πρόκλησης ηλεκτροπληξίας/πυρκαγιάς ή ζημιάς!
3. Αφαιρείτε το βύσμα από την πρίζα όταν η συσκευή δεν χρησιμοποιείται. Για την προστασία των παιδιών σας, μην το αναρτήσετε πάνω από το τραπέζι.
4. Κατά τη διάρκεια της λειτουργίας μην τοποθετείτε δάχτυλα ή ξένα σώματα στο πλέγμα.
5. Μην αφήνετε τη συσκευή χωρίς επίβλεψη.
6. Μη χρησιμοποιείτε το θερμαντικό σώμα στο μπάνιο, σε πλυσταριό ή παρόμοιους χώρους. Μην τοποθετείτε τη συσκευή κοντά σε μπανιέρα ή άλλα δοχεία που περιέχουν νερό.
7. Δεν αναγνωρίζεται καμία ευθύνη για ζημιές που οφείλονται στη μη τήρηση των οδηγιών του παρόντος εγχειριδίου ή σε μη ενδεδειγμένη χρήση.
8. Η τοποθέτηση της θερμαντικής συσκευής ακριβώς κάτω από μια επιτοίχια πρίζα δεν επιτρέπεται.

1. Η χρήση της συγκεκριμένης συσκευής από άτομα (συμπεριλαμβανομένων των παιδιών) με περιορισμένες σωματικές ή διανοητικές ικανότητες δεν επιτρέπεται, εκτός εάν για τη δική τους ασφάλεια τα άτομα αυτά επιβλέπονται ή έχουν κατατοπιστεί από ενήλικα σχετικά με τη χρήση του συστήματος.

2. Τα παιδιά και άλλα άτομα που χρήζουν βοηθείας δεν επιτρέπεται να παίζουν με τη συσκευή.

3. Τα παιδιά ηλικίας κάτω των 3 ετών πρέπει να παραμένουν μακριά από τη συσκευή εκτός εάν βρίσκονται υπό συνεχή επίβλεψη.

4. Παιδιά ηλικίας μεταξύ 3 και 8 ετών επιτρέπεται να ενεργοποιούν και να απενεργοποιούν τη συσκευή μόνο εφόσον βρίσκονται υπό επίβλεψη ή έχουν κατατοπιστεί σχετικά με την ασφαλή χρήση της και έχουν κατανοήσει τους πιθανούς κινδύνους που αυτή ενέχει, υπό την προϋπόθεση ότι η συσκευή έχει τοποθετηθεί ή εγκατασταθεί στην κανονική της θέση χρήσης.

5. Η σύνδεση καθώς και η ρύθμιση, ο καθαρισμός και η συντήρηση σε επίπεδο χρήστη δεν επιτρέπεται να πραγματοποιείται από παιδιά ηλικίας μεταξύ 3 και 8 ετών. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.

ΠΡΟΣΟΧΗ: Η συσκευή δεν προορίζεται να λειτουργεί συνδεδεμένη με εξωτερικό χρονοδιακόπτη ή ξεχωριστό σύστημα τηλεχειρισμού.

1. Η συσκευή πρέπει πάντα να αποσυνδέεται από το δίκτυο παροχής όταν δεν βρίσκεται υπό επίβλεψη ή δεν χρησιμοποιείται.

2. Αφήνετε τη συσκευή να κρυώνει πλήρως πριν την καθαρίσετε ή την αποθηκεύσετε. Τα μέρη του θερμαντικού σώματος, όπως για παράδειγμα, οι θερμαντικοί σωλήνες, ο ανακλαστήρας και τα περιβάλλοντα μεταλλικά μέρη μπορούν να αναπτύσσουν θερμοκρασίες που υπερβαίνουν τους 200°C. Κίνδυνος τραυματισμού από σοβαρό έγκαυμα! Μην αγγίζετε τις καυτές επιφάνειες!

3. Μην πραγματοποιείτε τροποποιήσεις στη συσκευή. Μην επιχειρήσετε να αντικαταστήσετε μόνοι σας το καλώδιο ρεύματος.

4. Για να αποφύγετε την υπερφόρτωση ενός κυκλώματος, μη συνδέετε το θερμαντικό σώμα σε ένα κύκλωμα μαζί με άλλες συσκευές.

5. Αποφύγετε τη χρήση καλωδίων επέκτασης, επειδή αυτά υπερθερμαίνονται πιο εύκολα και ως εκ τούτου ενέχουν κίνδυνο πρόκλησης πυρκαγιάς.

6. Η αντικατάσταση του καλωδίου ρεύματος δεν είναι δυνατή. Εάν το καλώδιο υποστεί ζημιά, η συσκευή πρέπει να απορριφθεί.

7. Μην περνάτε το καλώδιο ρεύματος κάτω από το χαλί και μην το καλύπτετε. Φροντίστε ώστε να μην είναι δυνατό να σκοντάψει κανείς στο καλώδιο.

Μην τυλίγετε το καλώδιο ρεύματος γύρω από τη συσκευή.

1. Μη χρησιμοποιείτε τη συσκευή απευθείας εκτεθειμένη στο φως του ήλιου ή κοντά σε άλλες πηγές θερμότητας. Η συσκευή δεν πρέπει να μένει εκτεθειμένη στις καιρικές συνθήκες για παρατεταμένο διάστημα.

2. Η ελάχιστη απόσταση του θερμαντικού σώματος από το δάπεδο πρέπει να είναι 180 cm και προς τις άλλες πλευρές 40 cm προκειμένου να διασφαλίζεται μια απόσταση ασφαλείας μεταξύ της συσκευής και ατόμων και ζώων αλλά και προς αποτροπή πρόκλησης εγκαυμάτων. Το θερμαντικό στοιχείο δεν επιτρέπεται να δείχνει προς την οροφή, αλλά πρέπει πάντα να είναι προσανατολισμένο προς την περιοχή που χρήζει θέρμανσης.

3. Σε καμία περίπτωση μην καλύπτετε το θερμαντικό σώμα, προκειμένου να αποφευχθεί η υπερθέρμανση.

4. Μη συναρμολογείτε το θερμαντικό σώμα κατά τρόπο, ώστε να είναι πιθανή η πτώση του στη μπανιέρα ή σε άλλο δοχείο με νερό.

5. Το θερμαντικό σώμα δεν επιτρέπεται να τοποθετείται δίπλα ή επάνω σε εύφλεκτα ή εύτηκτα αντικείμενα όπως ξύλο, άχυρο, κουρτίνες, έπιπλα, κλινοσκεπάσματα, ρούχα, χαρτί, πλαστικά κτλ.

6. Μη χρησιμοποιείτε τη συσκευή σε σημεία όπου φυλάσσονται βενζίνη, βαφές ή άλλα εύφλεκτα υγρά.

7. Κατά τη χρήση το θερμαντικό σώμα αναπτύσσει υψηλές θερμοκρασίες. Για να αποφύγετε την πρόκληση εγκαυμάτων, μην αγγίζετε τη συσκευή με γυμνά χέρια.

Προειδοποίηση: Η θερμαντική συσκευή δεν διαθέτει διάταξη ρύθμισης θερμοκρασίας του περιβάλλοντος.

1. Πιάνετε πάντα το θερμαντικό σώμα, εάν θέλετε να το μετακινήσετε, μόνο από τη βάση και αφήνετε το προηγουμένως να κρυώσει.

2. Σε περίπτωση επαφής με το θερμαντικό στοιχείο, αφαιρέστε τα δακτυλικά αποτυπώματα με ένα μαλακό πανί και καθαριστικό που περιέχει οινόπνευμα. Οι καμένες βρωμιές μπορεί να προκαλέσουν δυσλειτουργίες.

3. Μη χειρίζεστε το θερμαντικό σώμα με βρεγμένα ή υγρά χέρια.

4. Δεν συνιστάται η χρήση της συσκευής από άτομα με μειωμένη ευαισθησία στη θερμότητα.

5. Απαιτείται ιδιαίτερη προσοχή, όταν η συσκευή χρησιμοποιείται από παιδιά ή κοντά σε αυτά ή άτομα με αναπηρία και όποτε η συσκευή τίθεται σε λειτουργία ή παραμένει χωρίς επίβλεψη.

6. Μην αφήνετε το αναμμένο θερμαντικό σώμα χωρίς επίβλεψη. Όταν το θερμαντικό σώμα δεν χρησιμοποιείται, αποσυνδέετέ το από την πρίζα.

7. Εάν η συσκευή παρουσιάζει εμφανείς ζημιές, δεν επιτρέπεται να συνεχίζεται η χρήση της.

ΠΡΟΣΟΧΗ[Η5ΗD]	ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥΗ συσκευή αναπτύσσει υψηλές θερμοκρασίες κατά τη λειτουργία!Ποτέ μην αγγίζετε τη συσκευή όσο αυτή βρίσκεται σε λειτουργία → γιατί από αυτό μπορεί να προκληθούν σοβαρά ΕΓΚΑΥΜΑΤΑ.
ΠΡΟΣΟΧΗ[G2ΧΤ]	ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣΗ συσκευή δεν επιτρέπεται να καλύπτεται κατά τη λειτουργία!
ΠΡΟΣΟΧΗ[ΑΚG7]	ΑΠΟΣΤΑΣΗ ΑΣΦΑΛΕΙΑΣΔιατηρείτε απόσταση ασφαλείας τουλάχιστον ενός μέτρου από εύφλεκτα αντικείμενα, όπως έπιπλα, κουρτίνες, χαρτί κ.λπ.!ΘΕΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣΤοποθετείτε τη συσκευή πάντα κατά τρόπο, ώστε να μην παρεμποδίζεται η ελεύθερη κυκλοφορία αέρα.ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣΗ συσκευή αναπτύσσει υψηλές θερμοκρασίες κατά τη λειτουργία και μπορεί να προκαλέσει εγκαύματα. Απαιτείται ιδιαίτερη προσοχή, εάν στον χώρο παρευρίσκονται παιδιά και άτομα που χρήζουν προστασίας.ΚΙΝΔΥΝΟΣ ΥΠΕΡΘΕΡΜΑΝΣΗΣ

Σύμβολα στη συσκευή Σύμβολο:

Σημασία:

Προσοχή! Να μην καλύπτεται! Το σύμβολο στη συσκευή επισημαίνει ότι δεν επιτρέπεται, να κρεμάτε αντικείμενα (π.χ. πετσέτες, ρούχα κ.λπ.) επάνω ή επί της συσκευής. Η θερμαντική συσκευή δεν επιτρέπεται να καλύπτεται προκειμένου να αποτραπτεί πιθανή υπερθέρμανση!

Ανακύκλωση, απόρριψη, δήλωση συμμόρφωσης

[С5ХК]	ANAKYΚΛΩΣΗΤα υλικά συσκευασίας είναι ανακυκλώσιμα. Για αυτό συνιστάται η απόρριψή τους στους ειδικούς κάδους ανακυκλώσιμων υλικών.
	ΑΠΟΡΡΙΨΗΜε το σύμβολο «διαγραμμένου κάδου απορριμμάτων» επισημαίνεται η υποχρέωση διαλογής και απόρριψης ηλεκτρικών και ηλεκτρονικών παλαιών συσκευών (WEEE). Οι ηλεκτρικές και ηλεκτρονικές συσκευές μπορεί να περιέχουν επικίνδυνες και επιβλαβείς για το περιβάλλον ουσίες. Για αυτό μην τις απορρίπτετε σε υπολειπόμενα απορρίμματα, αλλά σε ειδικά για τον σκοπό αυτό επισημασμένα σημεία συλλογής ηλεκτρικών και ηλεκτρονικών συσκευών. Κατ' αυτό τον τρόπο συμβάλλετε στην προστασία του περιβάλλοντος. Για περισσότερες πληροφορίες αποταθείτε στο κατάστημα αγοράς ή στις τοπικές αρμόδιες αρχές. Οδηγία 2012/19/ΕΕ
	ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣΜε το παρόν δηλώνουμε, ότι το προϊόν πληροί τις βασικές απαιτήσεις, τους κανονισμούς και τις οδηγίες της ΕΕ. Μπορείτε οποτεδήποτε να δείτε την λεπτομερή δήλωση συμμόρφωσης ανατρέχοντας στον ακόλουθο σύνδεσμο:https://www.schuss-home.at/downloads

Με την επιφύλαξη σφαλμάτων και τεχνικών αλλαγών.

Περιεχόμενα συσκευασίας

■ Θερμαντικό σώμα
▪ Εγχειρίδιο οδηγιών χρήσης
▪ Υλικά συναρμολόγησης

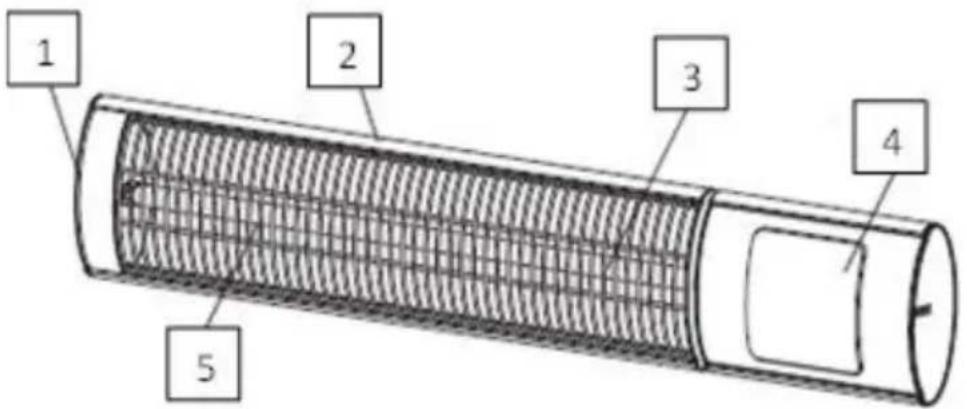

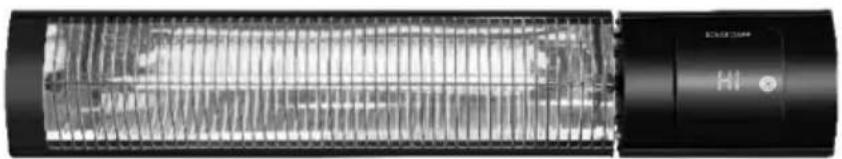

Περιγραφή της συσκευής

1 2 3 4 5

1) Κάλυμμα προστασίας αριστερά
2) Πίσω πλευρά
3) Προστατευτικό πλέγμα
4) Οθόνη
5) Ράβδος ινών άνθρακα

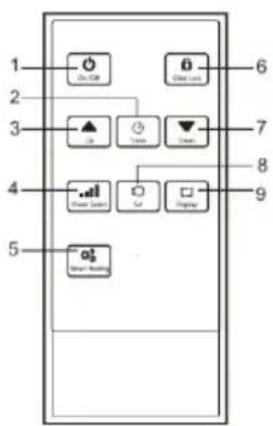

Περιγραφή του τηλεχειριστηρίου

1 2 3 4 5 6 7 8 9 Smart Locks

1) Απ-/Ενεργοποίηση (On/Off)
2) Χρονοδιακόπτης (Timer)
3) Πλήκτρο «Up» (άνω)
4) Διακόπτης
5) Smart-Heating
6) Ασφάλεια προστασίας παιδιών
7) Πλήκτρο «Down» (κάτω)
8) Πλήκτρο Set (Ρύθμιση)
9) Πλήκτρο Display (Οθόνη)

Προετοιμασία τηλεχειριστηρίου

Λάβετε υπόψη τις ακόλουθες οδηγίες:

1. Για τη λειτουργία του τηλεχειριστηρίου τραβήξτε το πλαστικό προστατευτικό από τη θήκη της μπαταρίας.

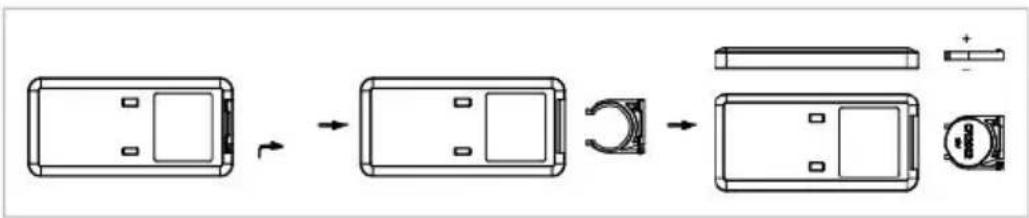

2. Για να αλλάξετε την μπαταρία ενεργήστε ως εξής:

Αφαιρέστε τραβώντας το πλαίσιο συγκράτησης της μπαταρίας στο πίσω μέρος του τηλεχειριστηρίου, αφαιρέστε την παλιά μπαταρία και τοποθετήστε μια νέα:

1. Λάβετε υπόψη τις ενδείξεις πολικότητας (+/-) στη μπαταρία και στο πλαίσιο συγκράτησης της μπαταρίας:

2. Στη συνέχεια τοποθετήστε ωθώντας το καπάκι της θήκης μπαταρίας στη θέση του.

SN CR2025

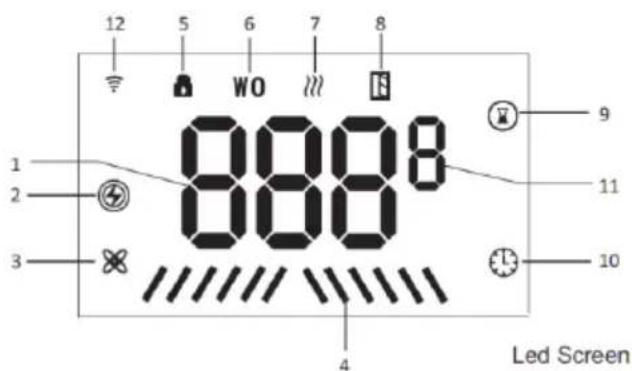

Η οθόνη:

12 5 6 7 8 WO 1 2 3 9 11 4 10 Led Screen

1) Ένδειξη θερμοκρασίας και χρόνου
2) Σύμβολο τροφοδοσίας τάσης
3) Σύμβολο Smart Heating (έξυπνη θέρμανση)
4) Δείκτης βαθμίδων θέρμανσης
5) Ασφάλεια προστασίας παιδιών ενεργή
6) ANOIXTO ΠΑΡΑΘΥΡΟ ενεργό
7) Σύμβολο λειτουργίας θέρμανσης
8) Ανίχνευση ΑΝΟΙΧΤΟΥ ΠΑΡΑΘΥΡΟΥ
9) Χρονοδιακόπτης τρέχει
10) Χρονοδιακόπτης ενεργοποιημένος
11) Ένδειξη μονάδων μέτρησης
12) Σύμβολο WIFI

Θέση εγκατάστασης και σύνδεση

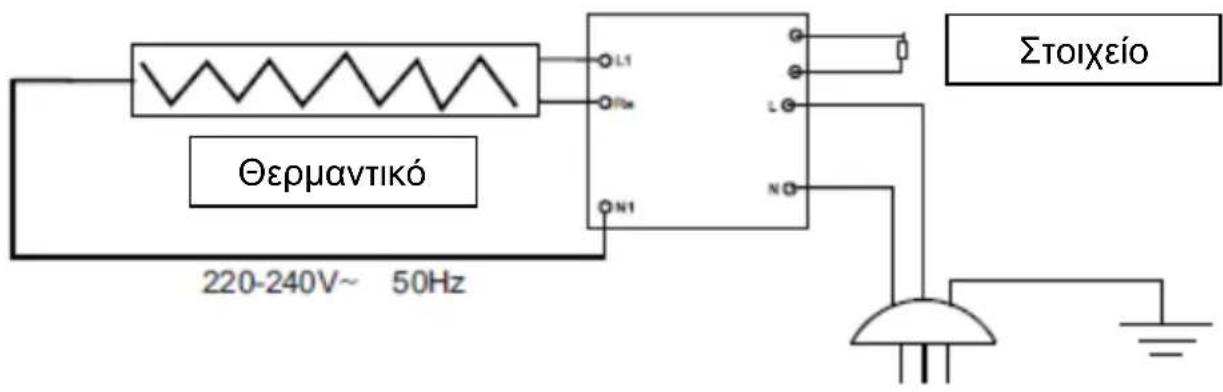

Διάγραμμα συνδεσμολογίας

Θερμαντικό 220-240V~ 50Hz L1 O1w N1 L N Στοιχείο

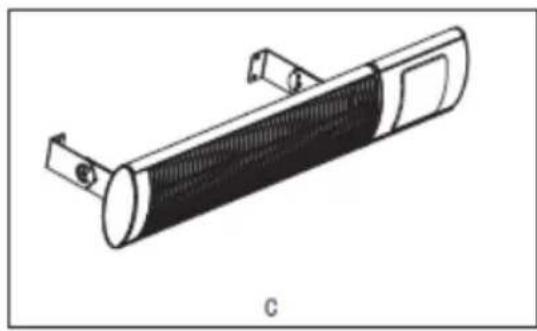

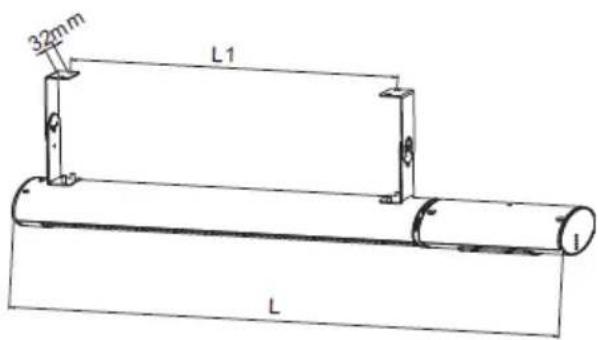

Εγκατάσταση

Αφαιρέστε τις ελαστικές τάπες και τις βίδες από το σακουλάκι που θα βρείτε στη συσκευασία. Διανοίξτε τέσσερις οπές βάθους 60mm και σε απόσταση 535mm. Τοποθετήστε τις ελαστικές τάπες στις οπές και βιδώστε τη βάση επίτοιχης στήριξης με τις 5 βίδες των 60 (Εικόνα Α).

Πάρτε τις 4 βίδες ST4*8 από το σακουλάκι που θα βρείτε στη συσκευασία και βιδώστε τις με ένα σταυροκατσάβιδο για να συνδέσετε τη βάση με τη συσκευή (Εικόνα Β).

Πάρτε τις 2 βίδες Μ6*16 από το σακουλάκι που θα βρείτε στη συσκευασία. Επιλέξτε μια κατάλληλη γωνία κλίσης προσανατολίζοντας τη βάση της συσκευής και τη βάση επίτοιχης στήριξης. Στη συνέχεια σφίξτε τις βίδες με τα περιεχόμενα στη συσκευασία περικόχλια (Εικόνα C).

Η εγκατάσταση της συγκεκριμένης συσκευής πρέπει να εκτελείται από εξειδικευμένους τεχνικούς. Πριν και μετά την εγκατάσταση βεβαιωθείτε ότι η συσκευή δεν είναι συνδεδεμένη στην πρίζα και είναι κρύα. Η συσκευή μπορεί να εγκαθίσταται οριζόντια ή κατακόρυφα.

⚠️ ΠΡΟΣΟΧΗ ⚠️

Πρέπει να διασφαλίζεται μια απόσταση ασφαλείας τουλάχιστον 1.8m από την πλησιέστερη επιφάνεια που βρίσκεται κάτω από τη συσκευή.

Σε περίπτωση εγκατάστασης στο ταβάνι πρέπει να επιλέγεται μια γωνία κλίσης μεταξύ 45 και 90 μοιρών.

Σε περίπτωση κατακόρυφης εγκατάστασης το καλώδιο ρεύματος πρέπει πάντα να διέρχεται κάτω από τη συσκευή.

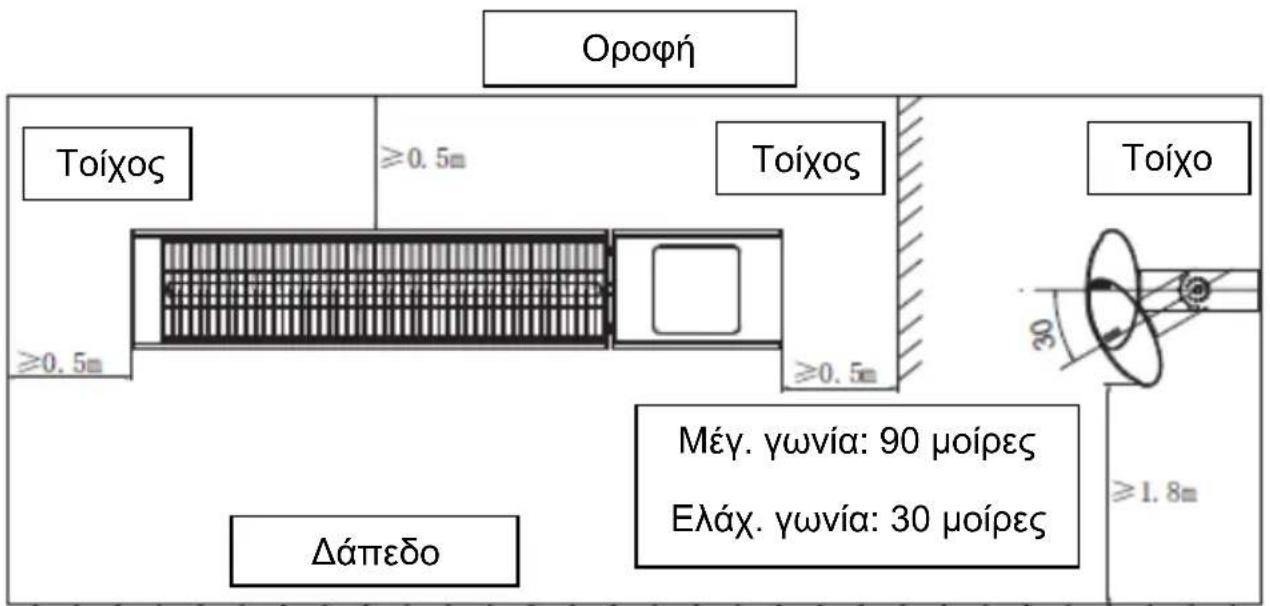

Διάγραμμα κατακόρυφης εγκατάστασης

Οροφή Τοίχος ≥0.5m Τοίχος ≥0.5m Τοίχο 30 Δάπεδο Μέγ. γωνία: 90 μοίρες Ελάχ. γωνία: 30 μοίρες ≥1.8m

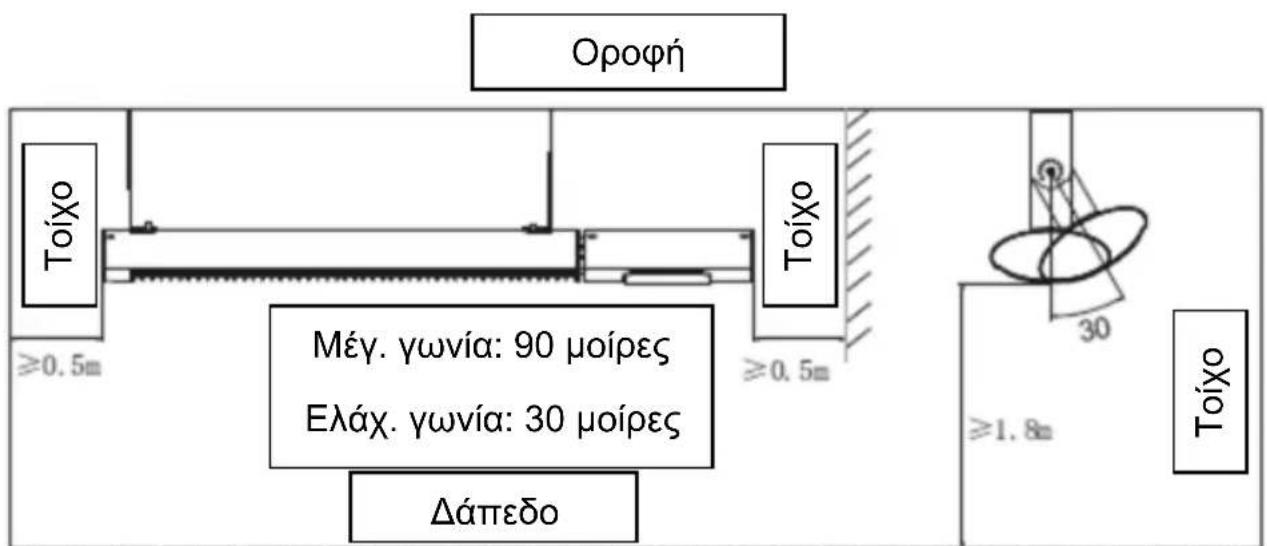

Διάγραμμα οριζόντιας εγκατάστασης

Οροφή Τοίχο ≥0.5m Μέγ. γωνία: 90 μοίρες Ελάχ. γωνία: 30 μοίρες Δάπεδο Τοίχο ≥0.5m 30 ≥1.8m Τοίχο

⚠️ ΠΡΟΣΟΧΗ ⚠️

Ορισμένα εξαρτήματα της συσκευής μπορεί να αναπτύσσουν πολύ υψηλές θερμοκρασίες και να προκαλέσουν εγκαύματα.

Θέση σε λειτουργία και λειτουργία

Αφαιρέστε προσεκτικά τη συσκευή από τη συσκευασία. Φυλάξτε τα χαρτοκιβώτια και τα αφρώδη υλικά για την εποχιακή αποθήκευση και μεταφορά της συσκευής. Εγκαταστήστε το προϊόν ακολουθώντας τα βήματα της διαδικασίας, όπως περιγράφεται στο εγχειρίδιο οδηγιών χρήσης. Για να μην προκληθεί υπερφόρτωση του κυκλώματος συνιστάται να μη συνδέετε ταυτόχρονα περισσότερες συσκευές στο ίδιο κύκλωμα. Συνδέστε το βύσμα (φις) σε μια γειωμένη πρίζα και ενεργοποιήστε τη συσκευή.

Μετά την ενεργοποίηση η συσκευή βρίσκεται σε κατάσταση αναμονής (Standby). Στην οθόνη ενδείξεων ανάβει το εικονίδιο Standby 8

Για να αλλάξετε λειτουργία, πατήστε ξανά στον διακόπτη απ-/ένεργοποίησης (On/Off). H απενεργοποίηση της συσκευής είναι δυνατή οποτεδήποτε με το πάτημα του πλήκτρου On/Off «1». Τότε η συσκευή μετέρχεται σε κατάσταση αναμονής.

Εφόσον η συσκευή δεν πρόκειται να χρησιμοποιηθεί για παρατεταμένο διάστημα, το βύσμα (φις) πρέπει να αποσυνδέεται από την πρίζα και να προστατεύεται κατάλληλα από ζημιές.

• Χρονοδιακόπτης:

Για να μεταβείτε στον χρονοδιακόπτη (Timer), πατήστε το πλήκτρο «2» στο τηλεχειριστήριο. Στην οθόνη ανάβει το σύμβολο Timer «10» και μπορεί να επιλεγεί ο χρόνος αυτόματης απενεργοποίησης.

Η ένδειξη θερμοκρασίας και ώρας «1» 888 αναβοσβήνουν και στην οθόνη της συσκευής εμφανίζεται η ένδειξη «Η».

Με τα πλήκτρα «3» και «7» του τηλεχειριστηρίου είναι δυνατή η επιλογή του χρόνου απενεργοποίησης.

Μετά την επιλογή η ένδειξη αναβοσβήνει για 5 δευτερόλεπτα και αποθηκεύει αυτόματα τον χρόνο.

- Στη συνέχεια μπορείτε να επανέρθετε στην οθόνη και να ρυθμίσετε τη θερμοκρασία με τα πλήκτρα «3» 📀 και «7» 🌐 του τηλεχειριστηρίου.

Μόλις επιτευχθεί η επιλεγμένη διάρκεια λειτουργίας στον χρονοδιακόπτη (Timer) το σύμβολο, Timer «10» σβήνει.

• Ρύθμιση θερμοκρασίας:

Επιλέξτε την επιθυμητή θερμοκρασία με τα πλήκτρα «3» και «7» του τηλεχειριστηρίου.

To εύρος ρύθμισης θερμοκρασίας είναι 5 – 45 °C (41 -113°F). Η προεπιλεγμένη θερμοκρασία είναι 25°C (77°F).

Η ρύθμιση της θερμοκρασίας μπορεί να εναλλάσσεται κυκλικά και διαθέτει λειτουργία μνήμης. (Επιστροφή στην προεπιλεγμένη θερμοκρασία μετά από διακοπή ρεύματος)

- Επιλογές Smart-Heating:

o Πατήστε το πλήκτρο «5» στο τηλεχειριστήριο.

To σύμβολο Smart-Heating «3» ✗ ανάβει στην οθόνη ενδείξεων και η λειτουργία Smart-Heating ενεργοποιείται. Η προεπιλεγμένη θερμοκρασία είναι 25°C (μπορεί να επιλέγεται χειροκίνητα διαφορετική θερμοκρασία).

Οι εξαρτώμενες από τη θερμοκρασία μεταβολές στη λειτουργία Smart-Heating Modus είναι ως εξής:

Εάν η θερμοκρασία περιβάλλοντος είναι ίση η υψηλότερη από την επιλεγμένη θερμοκρασία, η διαδικασία θέρμανσης αναστέλλεται.

Εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη κατά 2 βαθμούς από την επιλεγμένη θερμοκρασία, η συσκευή επιλέγει την πρώτη βαθμίδα θέρμανσης.

Εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη κατά 3 βαθμούς από την επιλεγμένη θερμοκρασία, η συσκευή επιλέγει τη δεύτερη βαθμίδα θέρμανσης.

Εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη τουλάχιστον κατά 4 βαθμούς από την επιλεγμένη θερμοκρασία, η συσκευή επιλέγει την τρίτη βαθμίδα θέρμανσης.

• Ασφάλεια προστασίας παιδιών:

o Πατήστε πρώτα το πλήκτρο Set «8» και το πλήκτρο «6» στο τηλεχειριστήριο για να ενεργοποιήσετε την ασφάλεια προστασίας παιδιών.

To σύμβολο ασφάλειας προστασίας παιδιών ανάβει. Η ασφάλεια προστασίας παιδιών είναι ενεργή και όλα τα πλήκτρα είναι κλειδωμένα.

- Για να ακυρώσετε την ασφάλεια προστασίας παιδιών επαναλάβετε τη διαδικασία. Πατήστε ξανά το πλήκτρο «8» και μετά το πλήκτρο «6» Η ασφάλεια προστασίας παιδιών είναι απενεργοποιημένη και το αντίστοιχο σύμβολο έτην οθόνη ενδείξεων σβήνει.

- Επιλογή μονάδων μεταξύ °C και F:

Ο Πατήστε πρώτα το πλήκτρο Set «8» και μετά το πλήκτρο «3» στο τηλεχειριστήριο, για να επιλέξετε μεταξύ Fahrenheit και Celsius. Το εύρος θερμοκρασίας είναι 41 – 113 βαθμοί Φαρενάιτ ή 5 – 45 βαθμοί Κελσίου αντίστοιχα.

• ANIXNEYΣH ANOIXTOY ΠΑΡΑΘΥΡΟΥ:

- Πατήστε το πλήκτρο Set «8» και μετά το πλήκτρο «4» στο τηλεχειριστήριο για απ-/ενεργοποιήσετε τη λειτουργία ανίχνευσης ανοιχτού παραθύρου. - Στην οθόνη ενδείξεων ανάβει το σύμβολο «6» WO.

- Ένδειξη τάσης:

- Πατήστε το πλήκτρο Set «8» 📋 και μετά το πλήκτρο «9» στο τηλεχειριστήριο. - Στην οθόνη εμφανίζεται για 5 δευτερόλεπτα η τρέχουσα τάση και επανέρχεται η οθόνη της λειτουργίας αναμονής.

• Οθόνη On/Off:

- Στο τηλεχειριστήριο πατήστε το πλήκτρο «9» μία φορά. Στην οθόνη εμφανίζεται για 3 δευτερόλεπτα η θερμοκρασία περιβάλλοντος. - Πατήστε διαδοχικά το πλήκτρο «9» δύο φορές. Στην οθόνη εμφανίζεται το σύμβολό λειτουργίας θέρμανσης «8» - Πατήστε ξανά το πλήκτρο «9» για να βγείτε από τη λειτουργία οθόνης.

- Επαναφορά Wifi:

Ο Πατήστε στο τηλεχειριστήριο το πλήκτρο Set «8» και εντός 5 δευτερολέπτων το πλήκτρο «7» για να επαναφέρετε το δίκτυο Wifi.

Εφαρμογή/Wifi

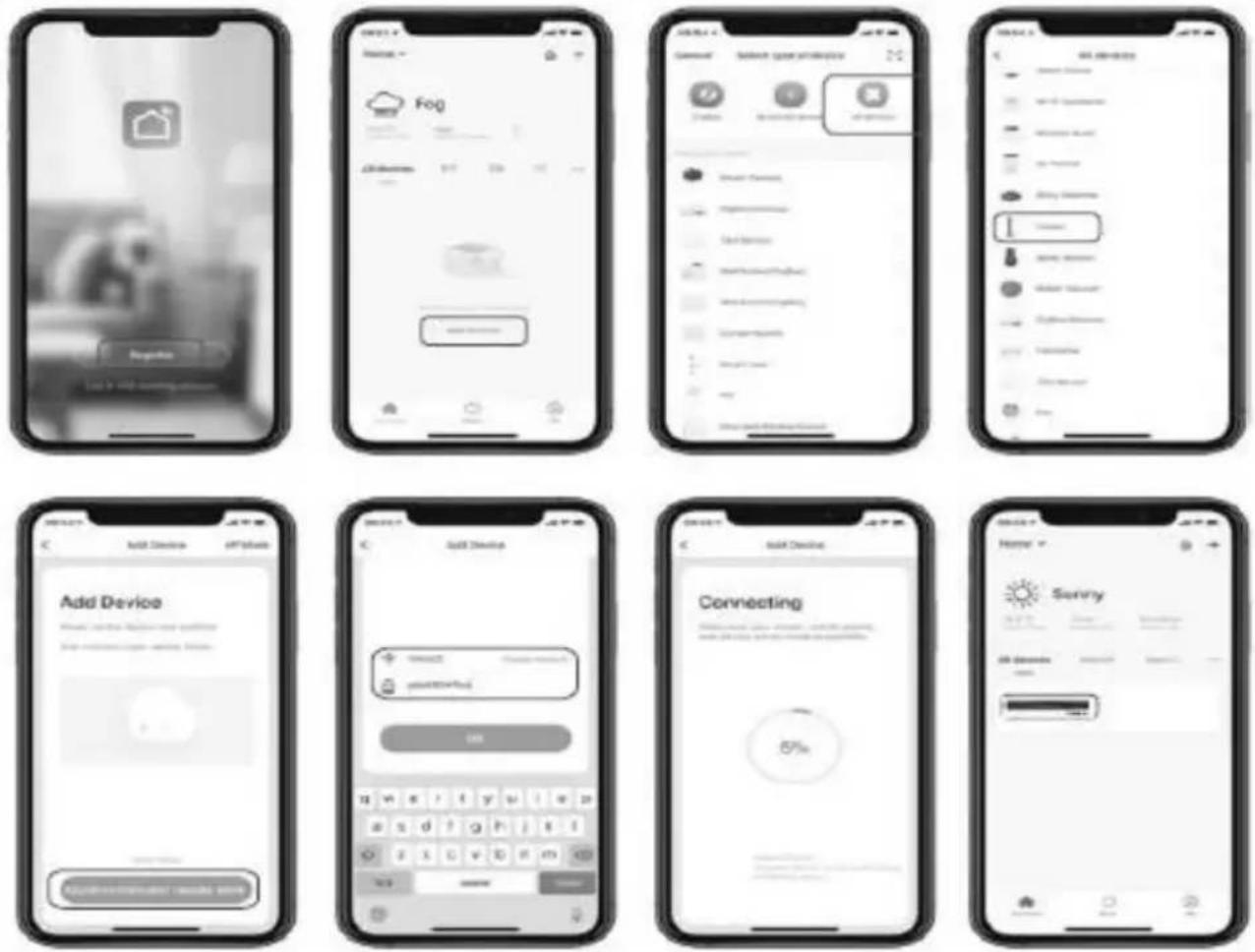

Λήψη εφαρμογής:

Σαρώστε τον κωδικό QR στο εγχειρίδιο οδηγιών χρήσης με το Smartphone ή αναζητήστε τον όρο «Smart Life» στο πρόγραμμα διαδικτυακής περιήγησης και κατεβάστε την εφαρμογή.

○ Ανοίξτε την εφαρμογή στην επιφάνεια εργασίας.
○ Πατήστε το εικονίδιο + στην άνω δεξιά γωνία ή εναλλακτικά πατήστε «Add Device» (προσθήκη συσκευής)
○ Avoiξτε το «Small Home Appliances» και επιλέξτε «Heater».
- Επιλέξτε ένα δίκτυο Wifi και συνδεθείτε σε αυτό.
Εάν αντιμετωπίσετε προβλήματα, εκτελέστε επαναφορά του δικτύου Wifi και συμβουλευθείτε την παράγραφο Θέση σε λειτουργία και λειτουργία 1 και επαναλάβετε τα βήματα στην εφαρμογή.
Καταχωρίστε τα στοιχεία της συσκευής σας και επιστρέψτε στην οθόνη εργασίας. Πλέον μπορείτε να χειρίζεστε τη συσκευή μέσω της επιφάνειας χρήστη.

Αυτές οι εικόνες είναι μόνο ενδεικτικές και μπορεί να διαφέρουν από την τρέχουσα ενημερωμένη έκδοση.

⚠️ ΠΡΟΣΟΧΗ ⚠️

Μην αποθέτετε αντικείμενα στο θερμαντικό σώμα, όπως ρούχα ή μαντήλια.

Μη χρησιμοποιείτε αυτή τη συσκευή κοντά σε μπανιέρες, ντουζιέρες ή άλλα δοχεία που περιέχουν νερό.

Το περίβλημα της συσκευής είναι καυτό κατά τη λειτουργία!

Αποφεύγετε κάθε σωματική επαφή, μπορεί να προκαλέσει σοβαρό τραυματισμό. Αφήνετε τη συσκευή να κρυώνει επαρκώς, πριν τη μεταφέρετε σε άλλο σημείο.

Καθαρισμός και συντήρηση

Η συσκευή πρέπει να καθαρίζεται τακτικά. Πριν την καθαρίσετε, αποσυνδέετε την από την πρίζα και περιμένετε μέχρι να κρυώσει εντελώς.

• Καθαρίζετε το πλέγμα από τη σκόνη.
  • Καθαρίζετε τη συσκευή με ένα μέτρια υγρό πανί.
  • Ποτέ μη χρησιμοποιήσετε καυστικά ή διαβρωτικά καθαριστικά, καθαριστικά για κατσαρόλες ή σύρμα που μπορούν να προκαλέσουν ζημιά στη συσκευή.

Στο τέλος της διάρκειας ζωής της, η συγκεκριμένη συσκευή δεν επιτρέπεται να απορρίπτεται στα οικιακά απορρίμματα αλλά να παραδίδεται σε ένα σημείο συλλογής ηλεκτρικών και ηλεκτρονικών συσκευών για ανακύκλωση!

TEXNIKA XAPAKTHPIΣTIKA

Κωδικός είδους:	SHX51HEAT2022
Τάση εισόδου:	220-240 V
Συχνότητα:	50-60 Hz
Κατανάλωση:	2000 W
Δυνατότητες ρύθμισης:	Θερμοστάτης 5-45°C
Βαθμός προστασίας:	IP65
Βάρος:	4,6 kg
Διαστάσεις:	820 x 130 x 58 mm
Διεύθυνση για περισσότερες πληροφορίες:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WienΓραμμή τεχνικής υποστήριξης: [phone]www.schuss-home.at / www.shx.atΑρ. Μητρώου: 236974t /Δικαστήριο τήρησης μητρώου:Βιέννη

ΕΓΓΥΗΣΗ

Επιλέγοντας το ποιοτικό αυτό προϊόν της εταιρείας SHX επιλέξατε καινοτομία, μακρά διάρκεια ζωής και αξιοπιστία. Για τη συγκεκριμένη συσκευή της SHX παρέχουμε μία εγγύηση κατασκευαστή διάρκειας 2 από την ημερομηνία αγοράς η οποία ισχύει στην Αυστρία και τη Γερμανία!

Σε περίπτωση που στο διάστημα αυτό χρειαστούν εργασίες σέρβις στη συσκευή σας, εγγυόμαστε με το παρόν τη δωρεάν επισκευή (ανταλλακτικά και εργασία) ή (κατά την κρίση της εταιρείας Schuss) την αντικατάσταση του προϊόντος. Σε περίπτωση που για οικονομικούς λόγους δεν είναι δυνατή ούτε η επισκευή ούτε η αντικατάσταση, διατηρούμε το δικαίωμα να προβούμε σε έκδοση ενός πιστωτικού στην τρέχουσα αξία.

Σε κάθε περίπτωση αποταθείτε πρώτα στη γραμμή εξυπηρέτησης πελατών (βλέπε εγχειρίδιο οδηγιών χρήσης – «Διευθύνσεις επικοινωνίας και άλλες πληροφορίες σχετικά με τη γραμμή τεχνικής υποστήριξης»).

Εφιστούμε την προσοχή στο ότι οι εργασίες επισκευής που δεν έχουν εκτελεστεί από συμβεβλημένα εργαστήρια επιφέρουν την άμεση ακύρωση της παρούσας εγγύησης.

Η παρούσα εγγύηση δεν καλύπτει:

• Ζημιές λόγω μη τήρησης των οδηγιών χρήσης
- Επισκευές ή αντικατάσταση εξαρτημάτων λόγω φυσιολογικής φθοράς χρήσης
• Συσκευές, οι οποίες χρησιμοποιούνται - ακόμα και μερικώς - για επαγγελματικούς σκοπούς
- Συσκευές που έχουν υποστεί μηχανικές ζημιές λόγω εξωτερικών παραγόντων (πτώση, πρόσκρουση, ρήξη, μη ενδεδειγμένη χρήση κ.λπ.) καθώς και ενδείξεις φθοράς αισθητικής φύσης
- Συσκευές, οι οποίες έτυχαν μη ορθής μεταχείρισης
• Συσκευές, οι οποίες έχουν ανοιχθεί από μη εξουσιοδοτημένο εργαστήριο σέρβις
- Μη ικανοποιημένες προσδοκίες καταναλωτών
• Ζημιές που οφείλονται σε ανωτέρα βία, νερό, κεραυνοπληξία, υπερτάση
- Συσκευές στις οποίες η ονομασία τύπου ή/και ο σειριακός αριθμός στη συσκευή έχει αλλοιωθεί, διαγραφεί, καταστεί μη αναγνώσιμο ή αφαιρεθεί
• Ζημιές λόγω ασυνήθιστα έντονης βρομιάς
- Υπηρεσίες εκτός των συμβεβλημένων εργαστηρίων μας, τα έξοδα μεταφοράς προς ένα συμβεβλημένο εργαστήριο ή προς εμάς και η επιστροφή καθώς και οι σχετιζόμενοι με αυτό κίνδυνοι

Εφιστούμε κατηγορηματικά την προσοχή, στο ότι εντός της περιόδου ισχύος της εγγύησης σε περίπτωση σφάλματα χειρισμού ή εφόσον δεν έχει διαπιστωθεί κάποιο σφάλμα, θα υπάρχει μια πάγια χρέωση 60 ευρώ (βάση υπολογισμού VPI 2015, Ιούνιος 2020).

Η παροχή μιας υπηρεσίας στο πλαίσιο της εγγύησης (επισκευή ή αντικατάσταση της συσκευής) δεν συνεπάγεται επέκταση της απόλυτης

διάρκειας ισχύος 2 ετών από την ημερομηνία αγοράς.

Η διετής αυτή εγγύηση κατασκευαστή ισχύει μόνο έναντι επίδειξης του παραστατικού αγοράς (στο οποίο πρέπει να αναφέρεται η επωνυμία και η διεύθυνση του καταστήματος καθώς και η πλήρης ονομασία της συσκευής) και του σχετικού πιστοποιητικού εγγύησης, στο οποίο πρέπει να περιλαμβάνονται οι τύποι συσκευής και οι σειριακοί αριθμοί (όπως αναγράφονται στη συσκευασία και στο πίσω ή κάτω μέρος της συσκευής)! Χωρίς επίδειξη του πιστοποιητικού της εγγύησης ισχύει μόνο η νόμιμη εγγύηση!

Εφιστούμε ρητώς την προσοχή, στο ότι τα δικαιώματα της νόμιμης εγγύησης δεν θίγονται από αυτή την εγγύηση κατασκευαστή και διατηρούν την πλήρη ισχύ τους.

Μια υποχρέωση αποζημίωσης εκ μέρους της Schuss Home Electronic GmbH καθώς και των βοηθών εκπλήρωσης αυτής υφίσταται μόνο σε περίπτωση σοβαρής αμέλειας ή δόλου. Σε κάθε περίπτωση αποκλείεται οποιαδήποτε ευθύνη για διαφυγόντα κέρδη, αναμενόμενη αλλά μη πραγματοποιηθείσα εξοικονόμηση, επακόλουθες ζημίες και ζημίες από αξιώσεις τρίτων.

Για τη διεύθυνση επικοινωνίας του εκάστοτε εργαστηρίου σέρβις ανατρέξτε στον ιστότοπό μας στη διεύθυνση www.schuss-home.at.

Συγχαρητήρια για την επιλογή σας. Σας ευχόμαστε να περάσετε όμορφες στιγμές με τη συσκευή σας της εταιρείας SHX!

ΔΙΕΥΘΥΝΣΗ

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tηλ.: +43 (0)1/ 970 21

Ονομασία τύπου:......

Σειριακός αριθμός:......

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Η εταιρεία Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Βιέννη-Αυστρία

Δηλώνει ότι το προϊόν

Ονομασία: Θερμαντικό σώμα υπέρυθρης ακτινοβολίας Αρ. μοντέλου: SHX51HEAT2022

πληροί τις απαιτήσεις των ακόλουθων οδηγιών, προτύπων ή/και κανονισμών:

Οδηγία ΗΜΣ 2014/30/ΕΕ, Οδηγία χαμηλής τάσης 2014/35/ΕΕ, Οδηγία ραδιοεξοπλισμού (RED) 2014/53/ΕΕ,

Οδηγία ενεργειακής απόδοσης προϊόντων (ErP) -2009/125/EK Κανονισμός (EK) Αρ. /

Οδηγία για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό (RoHs)-2011/65/EE & (EE) 2015/863

Οδηγία RED 2014/53/EE

Ασφάλεια:

EN 60335-2-30:2009+A11:2012+A1:2020+A12:2020

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019

EN 60335-2-30:2009+A11:2012+A1:2020

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019

Υγεία:

EN 62233:2008

EN 62233:2008

EN 62311:2008, EN 50665:2017

ΗΜΣ:

EN 301 489-1 V2.2.3(2019-11)

EN 301 489-17 V3.2.4(2020-09)

EN 55014-1:2017+A11:2020, EN 55014-2:2015

EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019

Ραδιοεξοπλισμός:

EN 300 328 V2.2.2 (2019-07)

Σήμα CE στο προϊόν / CE marking on the product:

Παραπομπή δήλωσης:

Schuss Home Electronic GmbH

Scheringgasse 3 - 1140 Biévvη-Auotpríα

Εξουσιοδοτημένος εκπρόσωπος του κατασκευαστή

Τόπος και ημερομηνία έκδοσης: Βιέννη, 2022-05-09

SHX

BRUKSANVISNING
