Δήλωση συμμόρφωσηςΗ KWH Mirka Ltd.66850 Jeppo, Finland (Φινλανδία)δηλώνει υπεύθυνα ότι τα προϊόντα'Εκκεντρα περιστροφικά τριβεία 125 mm (5 in) και 150 mm (6 in) 12.000 σ.α.λ. (δείτε τον πίνακα «Διαμόρφωση προϊόντος/ Προδιαγραφές» για το συγκεκριμένο μοντέλο), με το οποίο σχετίζεται η παρούσα δήλωση, συμμορφώνεται με τα ακόλουθα πρότυπα ή άλλα κανονιστικά έγγραφα EN ISO 15744:2008. Σύμφωνα με τις διατάξεις της οδηγίας 89/392/EOK, όπως αυτή τροποποιήθηκε από τις οδηγίες 91/368/EOK και 93/44/EOK 93/68/EOK και στην οποία συμπεριλαμβάνεται η οδηγία 2006/42/EK
Jeppo 09.03.2016Τόπος και ημερομηνία έκδοσης	MIRKAΕταιρεία		Stefan Sjöberg, εκτελεστικός αντιπρόσωπος
Οδηγίες χειρισμούΠεριλαμβάνουν τις ενότητες: Διαβάστε και τηρήστε,Κατάλληλη χρήση του εργαλείου, Σταθμοί εργασίας, Έναρξη λειτουργίας του εργαλείου, Οδηγίες χειρισμού, Πίνακες διαμόρφωσης προϊόντος/προδιαγραφών, Σελίδα μερών, Λίστα μερών, Ανταλλακτικά κιτ τριβείου, Οδηγός αντιμετώπισης προβλημάτων		ΣημαντικόΔιαβάστε αυτές τις οδηγίες προσεκτικά πριν από την εγκατάσταση, τη χρήση, τη συντήρηση ή την επισκευή του εργαλείου. Φυλάξτε αυτές τις οδηγίες σε ασφαλές ευπρόσιτο μέρος
Κατασκευαστής/ΠρομηθευτήςKWH Mirka Ltd.66850 Jeppo, Finland (Φινλανδία)Τηλ.: + 358 20 760 2111Φαξ: [phone]		Απαιτούμενα μέσα ατομικής προστασίαςΠροστατευτικά γυαλιά Αναπνευστικές μάσκεςΠροστατευτικά γάντια Ωτασπίδες
Συνιστώμενο μέγεθος γραμμής αέρα - Ελάχ.10 mm 3/8 in	Recommended Maximum Hose Length8 meters 25 feet		Air PressureMaximum Working Pressure 6.2 bar 90 psigRecommended Minimum NA NA

Διαβάστε και τηρήστε

1) Γενικοί κανονισμοί υγιεινής και ασφάλειας στη βιομηχανία, Μέρος 1910, OSHA (Διοίκηση ασφάλειας και υγιεινής στον χώρο εργασίας) 2206, διατίθενται από: Superintendent of Documents, Government Printing Office, Washington DC 20402
2) Κώδικας ασφάλειας για φορητά εργαλεία αέρα, ANSI B186.1, διατίθεται από: American National Standards Institute, Inc., 1430 Broadway, New York, New York 10018
3) Кратикої кαι топикої кавовиσμοί.

Κατάλληλη χρήση του εργαλείου

Αυτό το τριβείο έχει σχεδιαστεί για τη λείανση όλων των τύπων υλικών δηλ. μέταλλα, ξύλο, πέτρα, πλαστικό κ.λπ. με τη χρήση λειαντικών μέσων σχεδιασμένων για τον συγκεκριμένο σκοπό. Μη χρησιμοποιείτε το τριβείο για οποιονδήποτε άλλο σκοπό εκτός του καθορισμένου, χωρίς προηγουμένως να συμβουλευτείτε τον κατασκευαστή ή προμηθευτή που έχει εξουσιοδοτήσει ο κατασκευαστής. Μη χρησιμοποιείτε εφεδρικούς δίσκους που έχουν ταχύτητα λειτουργίας μικρότερη από την ταχύτητα ρελαντί των 12.000 σ.α.λ.

Σταθμοί εργασίας

Το εργαλείο προορίζεται για χρήση ως εργαλείο χειρός. Το εργαλείο θα πρέπει να χρησιμοποιείται πάντα από χειριστή που στέκεται όρθιος πάνω σε στέρεο έδαφος. Μπορεί να βρίσκεται σε οποιαδήποτε θέση αλλά πριν από τέτοια χρήση, ο χειριστής πρέπει να έχει σταθερή θέση με σταθερό κράτημα και πάτημα και να γνωρίζει ότι το τριβείο μπορεί να αναπτύξει αντίδραση ροπής. Ανατρέξτε στην ενότητα «Οδηγίες χειρισμού».

'Εναρξη λειτουργίας του εργαλείου

Na χρησιμοποιείτε παροχή καθαρού, λιπαινόμενου αέρα που δίνει μετρούμενη πίεση αέρα στο εργαλείο 6,2 bar (90 psig) όταν το εργαλείο λειτουργεί με τον μοχλό πατημένο μέχρι το τέρμα. Συνιστάται η χρήση εγκεκριμένης γραμμής αέρα πλάτους 10 mm (3/8 in) και μέγιστου μήκους 8 μ. (25 ft). Συνιστάται η σύνδεση του εργαλείου στην παροχή αέρα με τον τρόπο που φαίνεται στην Εικ. 1.

Μη συνδέετε το εργαλείο στο σύστημα γραμμής αέρα χωρίς να έχει τοποθετηθεί μια εύκολα προσβάσιμη και εύχρηστη βαλβίδα διακοπής της ροής αέρα. Η παροχή του αέρα πρέπει να λιπαίνεται. Θα πρέπει να χρησιμοποιείται φίλτρο αέρα, ρυθμιστής και λιπαντής (FRL) όπως φαίνεται στην Εικ. 1, προκειμένου να παρέχεται καθαρός, αέρας με λίπανση, στη σωστή πίεση στο εργαλείο. Λεπτομέρειες για τον εξοπλισμό αυτό μπορείτε να λάβετε από τον προμηθευτή σας. Εάν δεν χρησιμοποιθεί τέτοιος εξοπλισμός, τότε το εργαλείο θα πρέπει να λιπαίνεται χειροκίνητα

Για τη χειροκίνητη λίπανση του εργαλείου, αποσυνδέστε τη γραμμή αέρα και ρίξτε 2 έως 3 σταγόνες λιπαντικού λαδιού κατάλληλου για πνευματικά μοτέρ, όπως το Fuji Kosan FK-20, το Mobil ALMO 525 ή το Shell TORCULA® 32, μέσα στο άκρο (είσοδος) του ελαστικού σωλήνα του μηχανήματος. Συνδέστε ξανά το εργαλείο στην παροχή του αέρα και αφήστε το να λειτουργήσει αργά για λίγα δευτερόλεπτα, ώστε ο αέρας να κυκλοφορήσει το λάδι. Εάν το εργαλείο χρησιμοποιείται συχνά, θα πρέπει να το λιπαίνετε καθημερινά ή όποτε αρχίζει να λειτουργεί σε χαμηλές στροφές ή με ανεπαρκή ισχύ. Συνιστάται η πίεση αέρα στο εργαλείο να είναι 6,2 bar (90 psig) όταν το εργαλείο λειτουργεί. Το εργαλείο μπορεί να λειτουργεί σε χαμηλότερες πίσεσις αλλά ποτέ πάνω από τα 6,2 bar (90 psig).

Οδηγίες χειρισμού

1) Διαβάστε όλες τις οδηγίες πριν χρησιμοποιήσετε αυτό το εργαλείο. Όλοι οι χειριστές πρέπει να είναι πλήρως εκπαιδευμένοι στη χρήση του και να γνωρίζουν αυτούς τους κανόνες ασφάλειας. Όλες οι εργασίες σέρβις και επισκευών πρέπει να εκτελούνται από εκπαιδευμένο προσωπικό.
2) Βεβαιωθείτε ότι το εργαλείο έχει αποσυνδεθεί από την παροχή του αέρα. Επιλέξτε κατάλληλο λειαντικό μέσο και ασφαλίστε το στον εφεδρικό δίσκο. Τοποθετήστε το προσεκτικά και κεντράρετέ το πάνω στον δίσκο.
3) Να χρησιμοποιείτε πάντα τον απαιτούμενο εξοπλισμό ασφάλειας όταν χρησιμοποιείτε αυτό το εργαλείο.

4) Όταν εκτελείτε εργασίες λείανσης, πρέπει να τοποθετείτε πάντα το εργαλείο πάνω στο τεμάχιο εργασίας και στη συνέχεια, να το θέτετε σε λειτουργία. Να απομακρύνετε πάντα το εργαλείο από το τεμάχιο εργασίας πριν σταματήσετε. Με τον τρόπο αυτό, θα αποτραπεί η αυλάκωση του τεμαχίου εργασίας λόγω υπερβολικών στροφών του λειαντικού μέσου.

5) Πριν από την τοποθέτηση, προσαρμογή ή αφαίρεση του λειαντικού μέσου ή του εφεδρικού δίσκου, να αποσυνδέετε πάντα την παροχή αέρα από το τριβείο.

6) Να φροντίζετε ώστε να έχετε πάντα σταθερό πάτημα και/ή θέση και να προσέχετε την αντίδραση της ροπής που αναπτύσσεται από το τριβείο.

7) Να χρησιμοποιείτε μόνο τα σωστά ανταλλακτικά.

8) Να βεβαιώνεστε πάντα ότι το υλικό που πρόκειται να λειανθεί είναι καλά στερεωμένο, ώστε να αποτρέπεται η μετακίνησή του.

9) Να ελέγχετε τακτικά τον ελαστικό σωλήνα και τα εξαρτήματα σύνδεσης για τυχόν φθορά. Μη μεταφέρετε το εργαλείο κρατώντας το από τον ελαστικό σωλήνα. Να προσέχετε πάντα ώστε να αποτρέπεται η τυχόν έναρξη λειτουργίας του εργαλείου κατά τη μεταφορά του με την παροχή αέρα συνδεδεμένη.

10) Η σκόνη μπορεί να είναι ιδιαίτερα εύκαυστη. Η σακούλα συλλογής σκόνης του συστήματος κενού πρέπει να καθαρίζεται ή να αντικαθίσταται καθημερινά. Ο καθαρισμός ή η αντικατάσταση της σακούλας διασφαλίζει επίσης βέλτιστη απόδοση.

11) Μην υπερβαίνετε τη μέγιστη συνιστώμενη πίεση αέρα.

Να χρησιμοποιείτε τον εξοπλισμό ασφάλειας σύμφωνα με τις συστάσεις.

12) Το εργαλείο δεν είναι ηλεκτρικά μονωμένο. Μην το χρησιμοποιείτε σε μέρη όπου υπάρχει πιθανότητα να έρθει σε επαφή με ρέον ηλεκτρικό ρεύμα, σωλήνες αερίου, σωλήνες νερού κ.λπ. Να ελέγχετε την περιοχή εργασίας πριν το χρησιμοποιήσετε.

13) Προσέχετε ώστε να αποφύγετε την εμπλοκή ενδυμάτων, μαλλιών, γραβατών, πανιών καθαρισμού κ.λπ. με τα κινούμενα μέρη του εργαλείου. Σε τέτοια περίπτωση, θα προκληθεί ώθηση του σώματος προς το τεμάχιο εργασίας και τα κινούμενα μέρη του μηχανήματος και αυτό μπορεί να είναι πολύ επικίνδυνο.

14) Να διατηρείτε τα χέρια σας μακριά από τον στρεφόμενο δίσκο κατά τη διάρκεια της χρήσης.

15) Εάν το εργαλείο παρουσιάσει κάποια δυσλειτουργία, διακόψτε αμέσως τη χρήση και φροντίστε για το σέρβις και την επισκευή του.

16) Μην αφήνετε το εργαλείο να λειτουργεί ελεύθερα χωρίς τη λήψη μέτρων προφύλαξης για την προστασία ατόμων ή αντικειμένων από τυχόν απώλεια του λειαντικού μέσου ή του δίσκου.

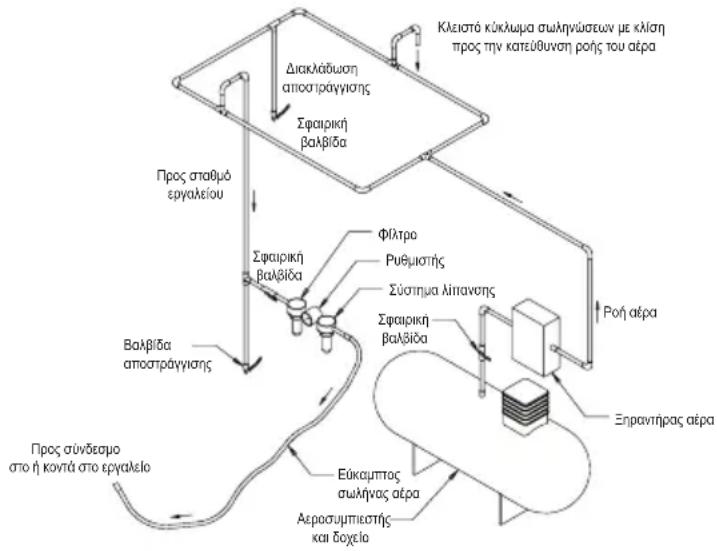


Διαμόρφωση προϊόντος/Προδιαγραφές: Έκκεντρο περιστροφικό τριβείο 12.000 σ.α.λ.

Τροχιά	Τύπος κενού	Μέγεθος δίσκου σε χιλιοστά (ίντσες)	Αριθμός μοντέλου	Καθαρό βάρος προϊόντος, κιλά (λίβρες)	Ύψος, σε χιλιοστά (ίντσες)	Μήκος, σε χιλιοστά (ίντσες)	*Επίπεδο θορύβου dBA	Ισχύς (HP)	Κατανάλωση αέρα, λίτρα/ λεπτό (κυβ. πόδια/λεπτό)	*Επίπεδο κραδασμών m/s2	*Αβεβαιότητα K m/s2
2,5 mm (3/32 in)	Χωρίς κενό	125 (5) ROS525NV 0,72	(1,59) 82,9 (3,26)		148,4 (5,84)	79,0	209 (0,28)	481	(17) 2,10	1,10
		150 (6) ROS625NV 0,76	(1,68) 82,9 (3,26)		161,1 (6,34)	83,0	209 (0,28)	481	(17) 3,30	1,70
	Κεντρικό κενό	125 (5) ROS525CV 0,78	(1,72) 87,7 (3,45)		148,4 (5,84)	78,0	209 (0,28)	481	(17) 2,29	0,72
		150 (6) ROS625CV 0,85	(1,87) 82,9 (3,26)		161,1 (6,34)	79,0	209 (0,28)	481	(17) 2,14	0,71
	Αυτόματη δημιουργία κενού σε προστατευμένο κάλυμμα	150 (6) ROS625DB 0,85	(1,87) 82,9 (3,26)		164,1 (6,46)	84,0	209 (0,28)	481	(17) 2,11	0,70
5,0 mm (3/16 in)	Χωρίς κενό	125 (5) ROS550NV 0,75	(1,65) 82,9 (3,26)		149,6 (5,89)	80,0	209 (0,28)	481	(17) 2,60	1,30
		150 (6) ROS650NV 0,79	(1,74) 82,9 (3,26)		162,3 (6,39)	79,0	209 (0,28)	481	(17) 3,70	1,90
	Κεντρικό κενό	125 (5) ROS550CV 0,81	(1,79) 87,7 (3,45)		149,6 (5,89)	75,5	209 (0,28)	481	(17) 2,77	0,77
		150 (6) ROS650CV 0,85	(1,87) 82,9 (3,26)		162,3 (6,39)	78,0	209 (0,28)	481	(17) 2,48	0,74
	Αυτόματη δημιουργία κενού σε προστατευμένο κάλυμμα	125 (5) ROS550DB 0,83	(1,83) 87,7 (3,45)		152,6 (6,01)	83,0	209 (0,28)	481	(17) 2,11	0,70
		150 (6) ROS650DB 0,88	(1,94) 82,9 (3,26)		165,3 (6,51)	83,0	209 (0,28)	481	(17) 2,00	0,69
Η δοκιμή θορύβου πραγματοποιήθηκε σύμφωνα με το EN ISO 15744:2008 – Μη ηλεκτρικά εργαλεία χειρός – Κώδικας μέτρησης θορύβου – Μηχανική μέθοδος (κατηγορία 2) και EN ISO 11203:2009 – Ακουστική – Θόρυβος εκπεμπόμενος από μηχανήματα και συσκευές – Προσδιορισμός της στάθμης ηχητικής πίεσης εκπομπής σε μια θέση εργασίας και σε άλλες καθορισμένες θέσεις από τη στάθμη ηχητικής ισχύος.Η δοκιμή δόνησης πραγματοποιήθηκε σύμφωνα με το EN ISO 28927-3 – Φορητά εργαλεία ισχύος – Μέθοδοι δοκιμής για την εκτίμηση της μετάδοσης των δονήσεων – Μέρος 3: Τριβεία στίλβωσης και περιστροφικά, ελλειπτικά και τυχαίας τροχιάς λειαντικά.

Οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς πρότερη ειδοποίηση.

*Οι τιμές που δηλώνονται στον πίνακα προέρχονται από εργαστηριακές δοκιμές συμμόρφωσης με τους αναφερόμενους κώδικες και τα πρότυπα και δεν επαρκούν για αξιολόγηση κινδύνου. Οι τιμές που μετρώνται σε έναν συγκεκριμένο χώρο εργασίας ενδέχεται να είναι μεγαλύτερες από τις τιμές που δηλώνονται εδώ. Οι πραγματικές τιμές έκθεσης και ο βαθμός κινδύνου ή βλάβης για κάποιο άτομο είναι μοναδικά για κάθε περίπτωση και εξαρτώνται από τον περιβάλλοντα χώρο, τον τρόπο με τον οποίο το άτομο εργάζεται, το συγκεκριμένο υλικό στο οποίο εκτελείται η εργασία, τη σχεδίαση του χώρου εργασίας, καθώς και από τον χρόνο έκθεσης και τη φυσική κατάσταση του χρήστη. Η KWH Mirka, Ltd. δεν φέρει ευθύνη για τις επιπτώσεις της χρήσης των δηλούμενων τιμών αντί των πραγματικών τιμών έκθεσης για μεμονωμένη αξιολόγηση κινδύνου.

Перисо́терес плнрофоріес για την υγιεινή και ασφάλεια στον χώρο εργασίας μπορείτε να λάβετε από τους ακόλουθους ιστότοπους: https://osha.europa.eu/en (Ευρώπη) http://www.osha.gov (Η.Π.Α.)
